TONA. Taloudellinen ja ekologinen keraaminen savupiippujärjestelmä CERAMIC GUARANTEE

Transkriptio

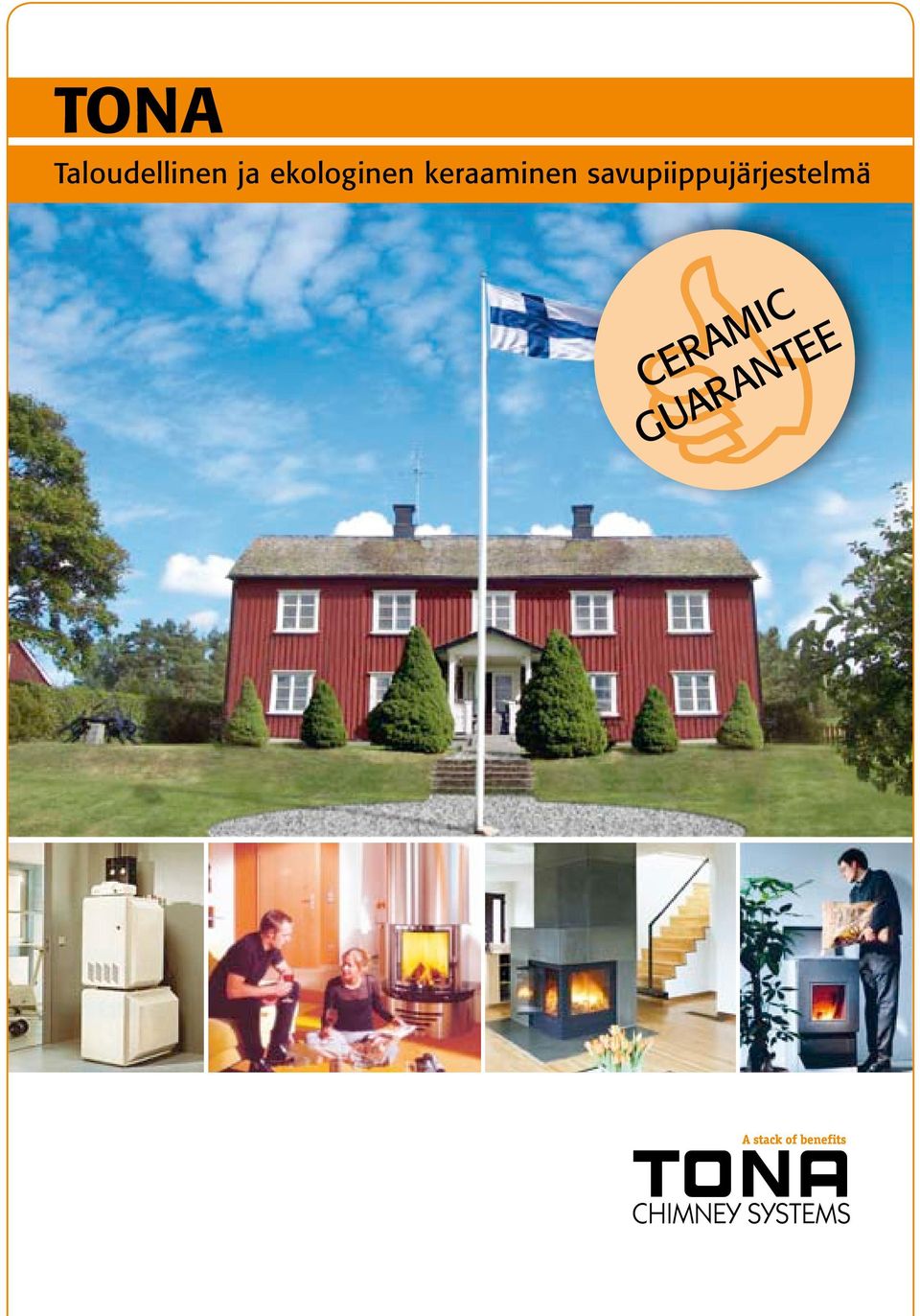

1 TONA Taloudellinen ja ekologinen keraaminen savupiippujärjestelmä CERAMIC GUARANTEE

2 TONA Johtava eurooppalainen keraamisten savupiippujen toimittaja TONA aloitti keraamisten tuotteiden valmistuksen vuonna 1891 ja on nykyään yksi keraamisten savupiippujärjestelmien johtavista toimittajista. Johtavan tuotantotekniikkamme avulla tarjoamme asiakkaillemme yhden Euroopan täydellisimmistä keraamisten savupiippujen valikoimista. TONA Ympäristöystävällistä huipputekniikka tulevaisuuden polttoaineille Korkea laatu, pitkä käyttöikä ja mukautuvuus monenlaisiin polttoaineisiin. Sopii käytettäväksi myös sellaisten tulevaisuuden biopolttoaineiden kanssa, joita esimerkiksi terässavupiiput eivät kestä. Perinteiset polttoaineet Öljy Hiili Kaasu Puu + Puupelletit Puulastut Olkipelletit Ruoho Vilja Uudet biogeeniset polttoaineet

3 Keramiikan huipputekniikkaa TONAtec iso Kolmikerroksinen savupiippujärjestelmä koostuu vain 8 mm paksusta keraamisesta sisähormista, tasaisen vedon ja optimaalisen savukaasunopeuden mahdollistavasta lämpöä eristävästä vuorivillakerroksesta sekä kevytbetonisesta ulkokuoresta. Laadukas tekninen keramiikka lisää käyttövarmuutta, ja järjestelmä soveltuu kaikenlaisille polttoaineille. Nopea ja helppo asentaa. Perinteiset polttoaineet Yksi hormi Kaksi hormia Öljy Hiili Kaasu Puu Ominaisuudet: Kuivan ja kostean savun poisto Sertifioitu enintään 600 asteen työlämpötilalle Soveltuu sekä mataliin että korkeisiin lämpötiloihin Hormin taitokset lisäävät asennuksen varmuutta, tiiviyttä ja tarkkuutta Kuivien tilojen luokitus T600 N1 D3 G30 Kosteiden tilojen luokitus T400 N1 W2 O30 Nokipalon kestävä 1000 asteeseen asti Kestää nokipaloa 90 minuuttia Korroosionkestävä Voidaan liittää useita tulisijoja Ulkokuori kevytbetonia Yksinkertainen ja kevyt järjestelmä CE-sertifikaatin numero 0769-CPD-7049/50 Eristys putken mukaan Sisä- ja ulkoasennukseen Helppo raudoittaa 2 A 3 1 Tekniset tiedot: Keraaminen hormi ø (cm) Ulkoharkon mitta (cm) Paino/m (kg/m) Tuone nro. Tec iso 14 31x31 72 TT14i 16 34x34 75 TT16i 18 36x36 85 TT18i 20 38x38 95 TT20i Keraaminen hormi Ulkoharkon mitta (cm) Paino/m (kg/m) Tuone nro. Tec iso ø (cm) 2 x 14 36x TT214 2 x 16 36x TT x TT x TT x TT1814 Piipunhattu Suorakaideliitos Suorakaideliitoksen sisämitta 185 x 260 mm A Savutorviliitäntä * Sisältyy aloituspakettiin 1 Suojus 2 Eristetty pelti 3 Nokiluukku 4 Kannellinen puhdistusputki 5 Ilmaritilä 6 Lauhdeputki ja lauhteenpoisto Rakenteen korkeus: Keraaminen hormi: 50 cm Ulkokuori: 25 cm Eriste: 50 cm CERAMIC GUARANTEE

4 Keramiikan huipputekniikkaa TONAtec Hormissa ilmakanava tuuletukselle. Hormi soveltuu öljy- ja kaasulämmitysjärjestelmille. Hormi soveltuu korkeisiin lämpötiloihin sekä mataliin lämpötiloihin 160 C saakka. Perinteiset polttoaineet Yksi hormi Öljy Hiili 160 C saakka (Ylipaine) 1 Lauhdeputki ja lauhteenpoisto 2 Kumitiivisteinen puhdistusluukku 3 Savutorviliitäntä 4 Aloituspaketti: a Nokiluukku b Pelti c Ritiläpelti d Ominaisuudet: Käytettäessä TONA erikoissilikonia Ceracur: Savukaasujen korkein lämpötila 160 C Soveltuu alipaine- ja ylipainekäyttöön Helppo ja nopea asentaa Luokitettu T 160 P1 W2 O00 Keramiikka sertifioitu CE EN 145 mukaisesti d Piipunhattu e Saumarauta f Massaprässi g 2 x tiivistysmassatuubi (Cerasecur) h Asennusohjeet 400 C saakka (Alipaine) 1 Lauhdeputki ja lauhteenpoisto 2 Puhdistusluukku ja liitäntäsovite Öljy / Kaasu Käytettäessä TONA tulenkestävää laastia: Savukaasujen lämpötila 400 C asti Nokivalkean kestävä Soveltuu alipaineeseen Max. 10 liitäntämahdollisuutta Helppo ja nopea asentaa Järjestelmä on CE sertifioitu EN Luokitettu T 400 N1 W2 O50 3 Aloituspaketti: a Nokiluukku b Pelti c Ritiläpelti d Piipunhattu e Tulilaasti 5,5 kg f Asennusohjeet b 3 Edut: Keramiikan huipputekniikkaa oleva putki Muhviliitos Tulisija voidaan sijoittaa hormin kaikille sivuille Keraaminen Ulkomitta, Paino/m Tuone nro. putki Ulkoharkko (kg/m) Tec iso ø (cm) (cm) a c x31 72 TT x31 73 TT x34 77 TT x36 88 TT x38 92 TT20 Yksi hormi Aloituspaketti (Tuote nro.) Kansilaatta betoninen Suojus Savutorviliitäntä Rakenteen korkeus: Ulkokuori: Keraaminen hormi: 25 cm 50 cm TTG12P TTAU12M K12 TTPA12F TTG14P TTAU14M K14 TTPA14F TTG16P TTAU16M K16 TTPA16F TTG18P TTAU18M K18 TTPA18F TTG20P TTAU20M K20 TTPA20F

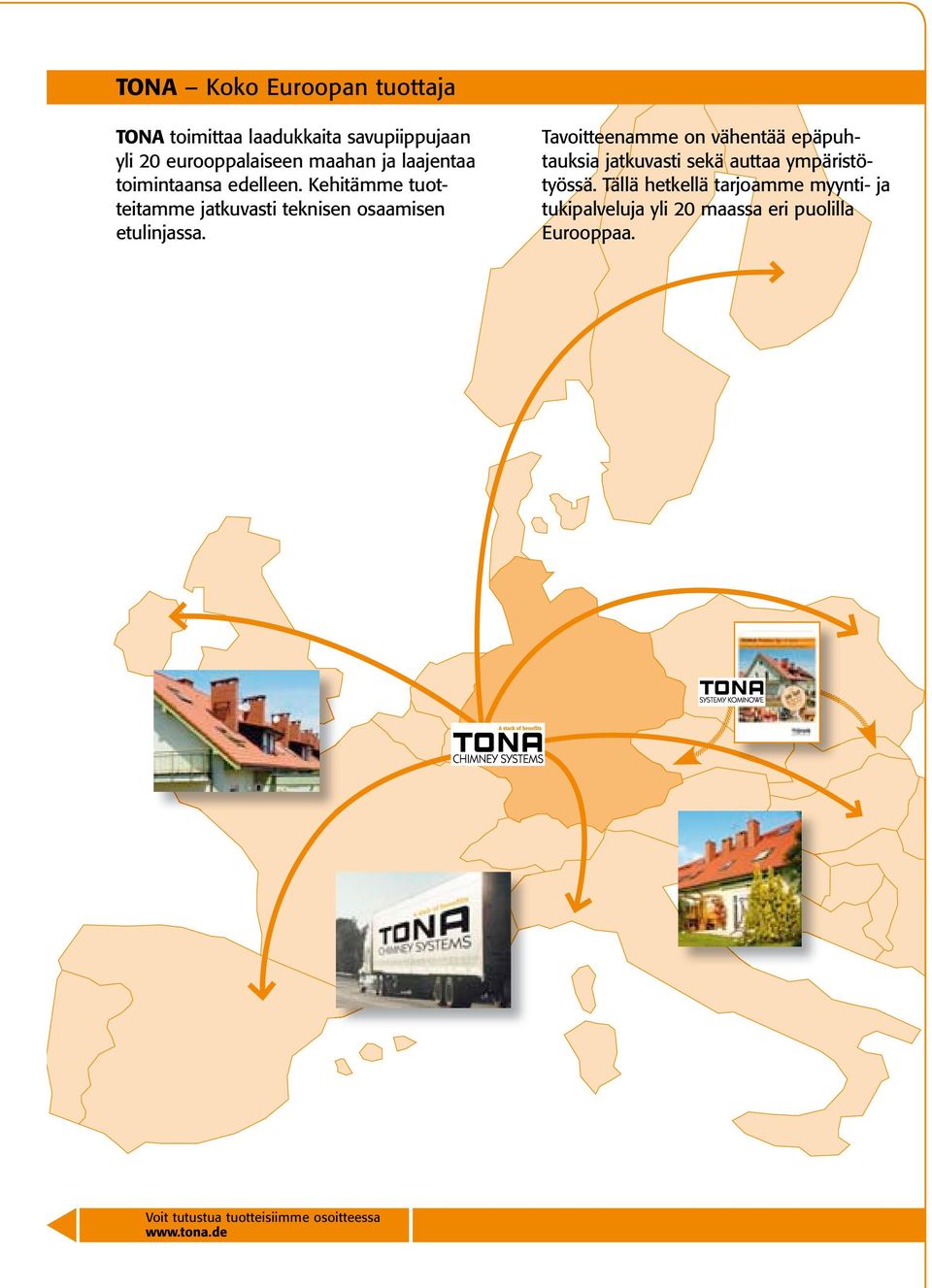

5 TONA Koko Euroopan tuottaja TONA toimittaa laadukkaita savupiippujaan yli 20 eurooppalaiseen maahan ja laajentaa toimintaansa edelleen. Kehitämme tuotteitamme jatkuvasti teknisen osaamisen etulinjassa. Tavoitteenamme on vähentää epäpuhtauksia jatkuvasti sekä auttaa ympäristötyössä. Tällä hetkellä tarjoamme myynti- ja tukipalveluja yli 20 maassa eri puolilla Eurooppaa.

6 TONAtec ja TONAtec iso : Uusi savupiippusukupolvi, jonka nykyaikaisessa keraamisessa sisähormissa on muhviliitos kaikille polttoaineille CERAMIC GUARANTEE Teknisessä TONAtec keramiikassa käytetään erityistä kaoliinia, josta valmistustekniikan avulla saadaan ainutlaatuisen kestävä lopputulos. Sitä on helpompi muokata kuin tavallista keramiikkaa, ja sillä on parhaat edellytykset kaikilla käyttöalueilla. TONAtec soveltuu paitsi jopa 600 asteen työlämpötilaan myös mataliin lämpötiloihin 160 asteeseen saakka. Se on täysin epäherkkä tiivistyneelle vedelle, ja sen kosteustiiviys on alle 2 g/h m2. Hormin pituutena voi olla 50 tai 100 cm, ja erittäin tiiviiksi puristetun keramiikan ansiosta sen paksuus on vain 8 mm. Siksi se on yli 50 % kevyempää kuin samottikeramiikka, ja sen asennus on nopeaa ja helppoa. Korkealaatuisessa keramiikkahormissa on lisäksi muhviliitäntä. Liitosmuhvi täytetään saumattomasti TONA savupiippukitillä ja hormit asetetaan sisäkkäin, jolloin syntyy täysin tiivis liitos. Jos hormia täytyy lyhentää, se yksinkertaisesti katkaistaan muhvittomasta päästä, joten perinteisten keramiikkahormien edellyttämää ura- ja kiilaliitosten jälkikäsittelyä ei tarvita. Öljy Kaasu Hiili Puu Smidson Oy - Tona Savuhormistot Yrjönalhontie 13, Lieto FIN Phone: Fax: tona@smidson.com
