94204SF FLEXIT CS Käyttäjän opas Automaattiohjaimet. Flexit AS, Televeien 15, N-1870 Ørje, Norway

Koko: px
Aloita esitys sivulta:

Download "94204SF-02 2007-08 FLEXIT CS 1000. Käyttäjän opas Automaattiohjaimet. Flexit AS, Televeien 15, N-1870 Ørje, Norway"

Transkriptio

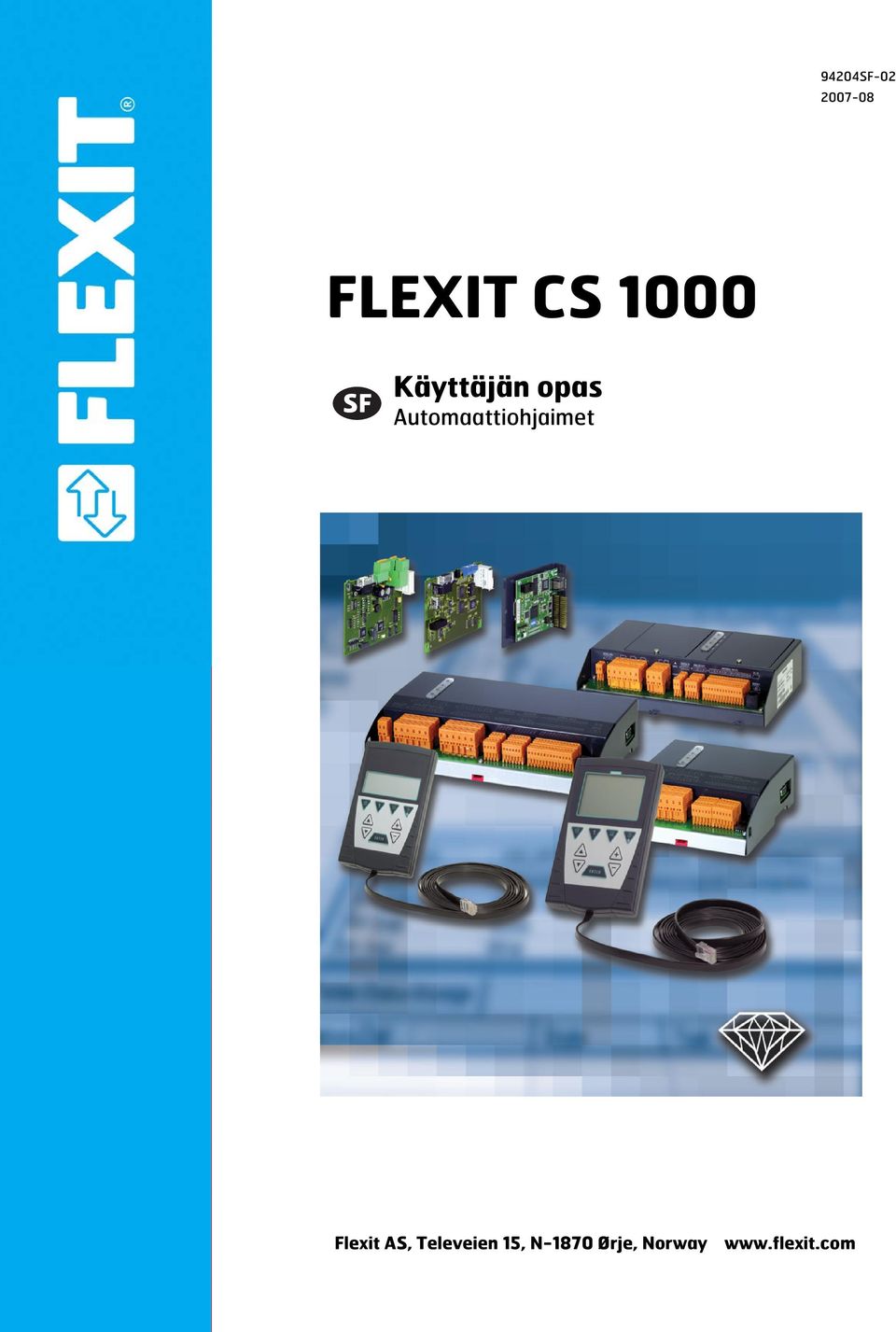

1 FLEXIT CS 1000 Käyttäjän opas Automaattiohjaimet Flexit AS, Televeien 15, N-1870 Ørje, Norway

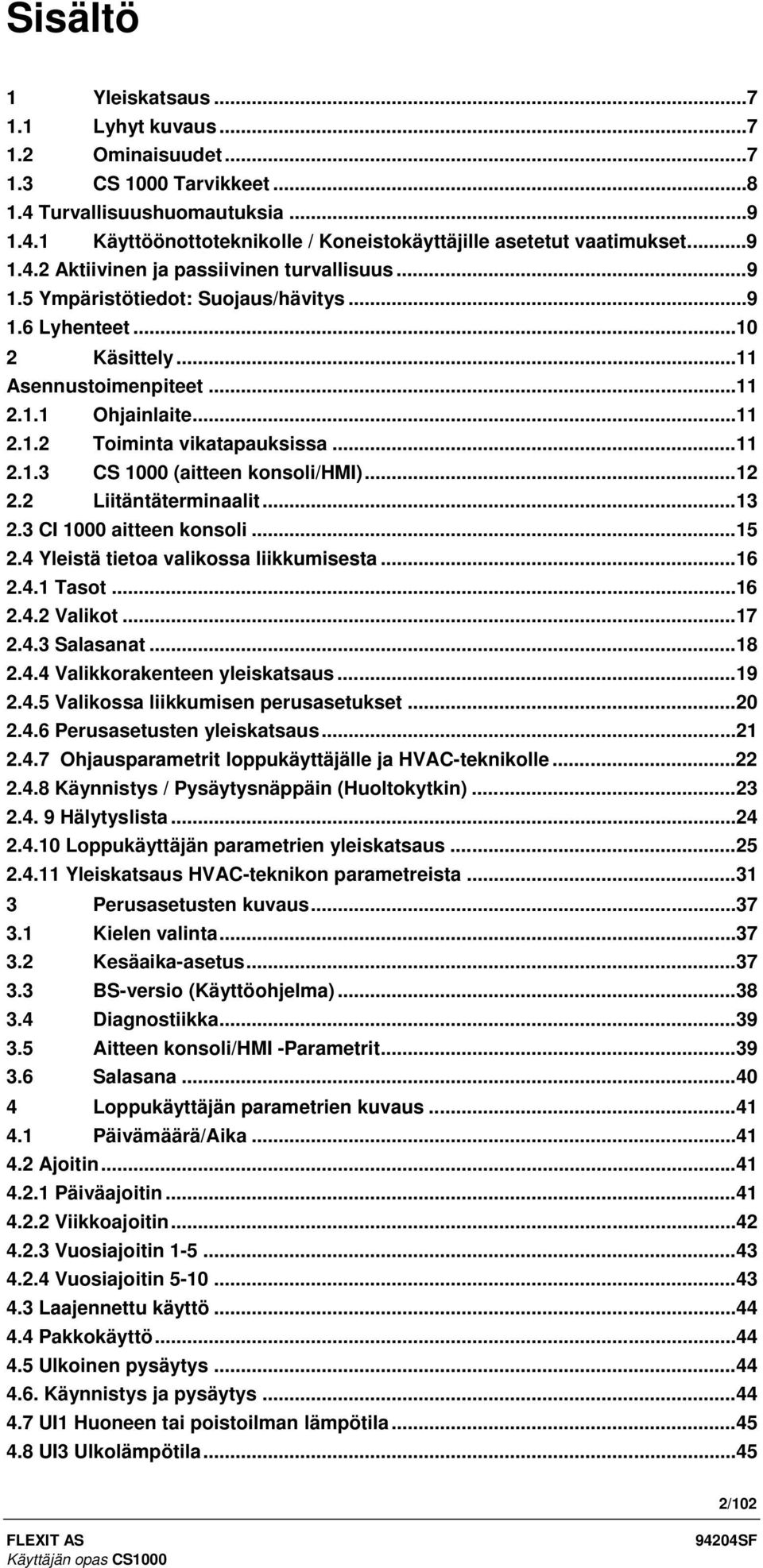

2 Sisältö 1 Yleiskatsaus Lyhyt kuvaus Ominaisuudet CS 1000 Tarvikkeet Turvallisuushuomautuksia Käyttöönottoteknikolle / Koneistokäyttäjille asetetut vaatimukset Aktiivinen ja passiivinen turvallisuus Ympäristötiedot: Suojaus/hävitys Lyhenteet Käsittely...11 Asennustoimenpiteet Ohjainlaite Toiminta vikatapauksissa CS 1000 (aitteen konsoli/hmi) Liitäntäterminaalit CI 1000 aitteen konsoli Yleistä tietoa valikossa liikkumisesta Tasot Valikot Salasanat Valikkorakenteen yleiskatsaus Valikossa liikkumisen perusasetukset Perusasetusten yleiskatsaus Ohjausparametrit loppukäyttäjälle ja HVAC-teknikolle Käynnistys / Pysäytysnäppäin (Huoltokytkin) Hälytyslista Loppukäyttäjän parametrien yleiskatsaus Yleiskatsaus HVAC-teknikon parametreista Perusasetusten kuvaus Kielen valinta Kesäaika-asetus BS-versio (Käyttöohjelma) Diagnostiikka Aitteen konsoli/hmi -Parametrit Salasana Loppukäyttäjän parametrien kuvaus Päivämäärä/Aika Ajoitin Päiväajoitin Viikkoajoitin Vuosiajoitin Vuosiajoitin Laajennettu käyttö Pakkokäyttö Ulkoinen pysäytys Käynnistys ja pysäytys UI1 Huoneen tai poistoilman lämpötila UI3 Ulkolämpötila /102 Käyttäjän opas CS1000

3 4.9 UI2 Tuloilman lämpötila UI14 Veden jäätymislämpötila UI6 LTO-jäätymislämpötila UI11 Tuloilmanpaine UI10 Poistoilmanpaine UI11 Tuloilman virtaus UI10 Poistoilman virtaus UI8 Tulosuodattimen paine UI9 Poistosuodattimen paine DO1 Lämmityspiirin pumppu DO1 SähkölämmitinVaihe DO2 SähkölämmitinVaihe D03 Puhaltimen Käynnistys/Pysäytys DO4 Ulkopelti DO5 DX DO6 DX DO7 Hälytyksen kiireellisyys A DO8 Hälytyskiireellisyys B AO1 Jäähdytysventtiili AO4 Lämmön talteenotto AO2 Lämmitysventtiili AO3 PWM Lämpöakku AO6 Poistoilman taajuusmuuntimen ulostulo AO6 Tuloilman taajuusmuuntimen ulostulo AO8 Tuloilman virtauksen osoitin Poistoilman virtauksen osoitus Käyttöaikalaskuri Käyttöaikalaskurin palautus Käyttötuntilaskuri LTO-hyötysuhteen mittauksen aktivointi Hyötysuhde Ohjaustyyppi Varsinainen Varsinainen arvo Päivitysasetus lämmityksen ja jäähdytyksen välillä Lämmitysasetus, mukavuus Jäähdytysasetus, mukavuus Lämmitysasetus, taloudellisuus Jäähdytysasetus, taloudellisuus Neutraalin alueen vähimmäisarvot Tuloilman lämpötila Tuloilman lämpötilan asetus Tuloilman lämpötilan matalin asetus Tuloilman lämpötilan korkein asetus KompKäyTalvi KompSeisTalvi KompKäyKesä KompSeisKesä KompKesäKäyttö KompTalviKäyttö DeltaLämmitys /102 Käyttäjän opas CS1000

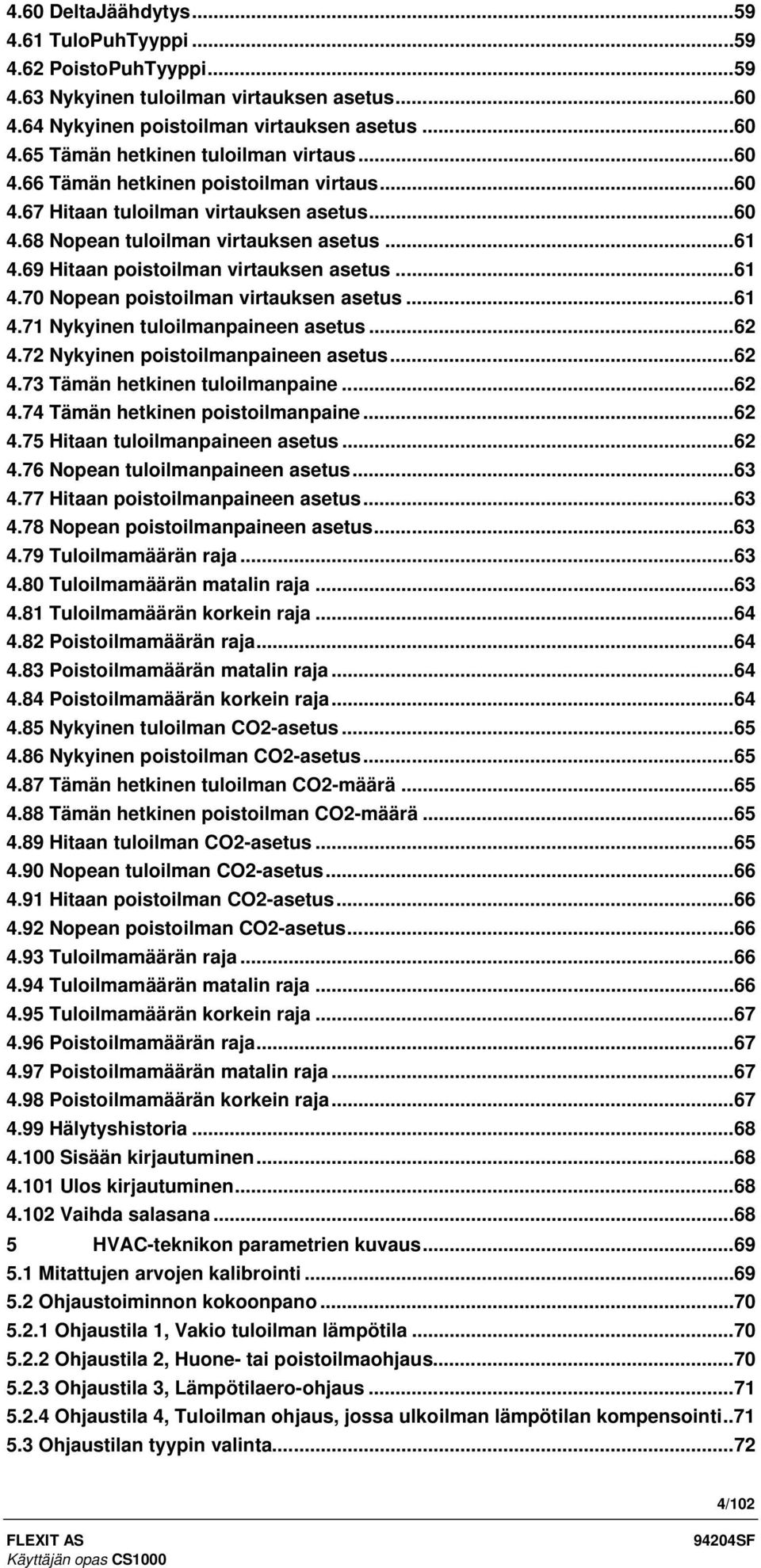

4 4.60 DeltaJäähdytys TuloPuhTyyppi PoistoPuhTyyppi Nykyinen tuloilman virtauksen asetus Nykyinen poistoilman virtauksen asetus Tämän hetkinen tuloilman virtaus Tämän hetkinen poistoilman virtaus Hitaan tuloilman virtauksen asetus Nopean tuloilman virtauksen asetus Hitaan poistoilman virtauksen asetus Nopean poistoilman virtauksen asetus Nykyinen tuloilmanpaineen asetus Nykyinen poistoilmanpaineen asetus Tämän hetkinen tuloilmanpaine Tämän hetkinen poistoilmanpaine Hitaan tuloilmanpaineen asetus Nopean tuloilmanpaineen asetus Hitaan poistoilmanpaineen asetus Nopean poistoilmanpaineen asetus Tuloilmamäärän raja Tuloilmamäärän matalin raja Tuloilmamäärän korkein raja Poistoilmamäärän raja Poistoilmamäärän matalin raja Poistoilmamäärän korkein raja Nykyinen tuloilman CO2-asetus Nykyinen poistoilman CO2-asetus Tämän hetkinen tuloilman CO2-määrä Tämän hetkinen poistoilman CO2-määrä Hitaan tuloilman CO2-asetus Nopean tuloilman CO2-asetus Hitaan poistoilman CO2-asetus Nopean poistoilman CO2-asetus Tuloilmamäärän raja Tuloilmamäärän matalin raja Tuloilmamäärän korkein raja Poistoilmamäärän raja Poistoilmamäärän matalin raja Poistoilmamäärän korkein raja Hälytyshistoria Sisään kirjautuminen Ulos kirjautuminen Vaihda salasana HVAC-teknikon parametrien kuvaus Mitattujen arvojen kalibrointi Ohjaustoiminnon kokoonpano Ohjaustila 1, Vakio tuloilman lämpötila Ohjaustila 2, Huone- tai poistoilmaohjaus Ohjaustila 3, Lämpötilaero-ohjaus Ohjaustila 4, Tuloilman ohjaus, jossa ulkoilman lämpötilan kompensointi Ohjaustilan tyypin valinta /102 Käyttäjän opas CS1000

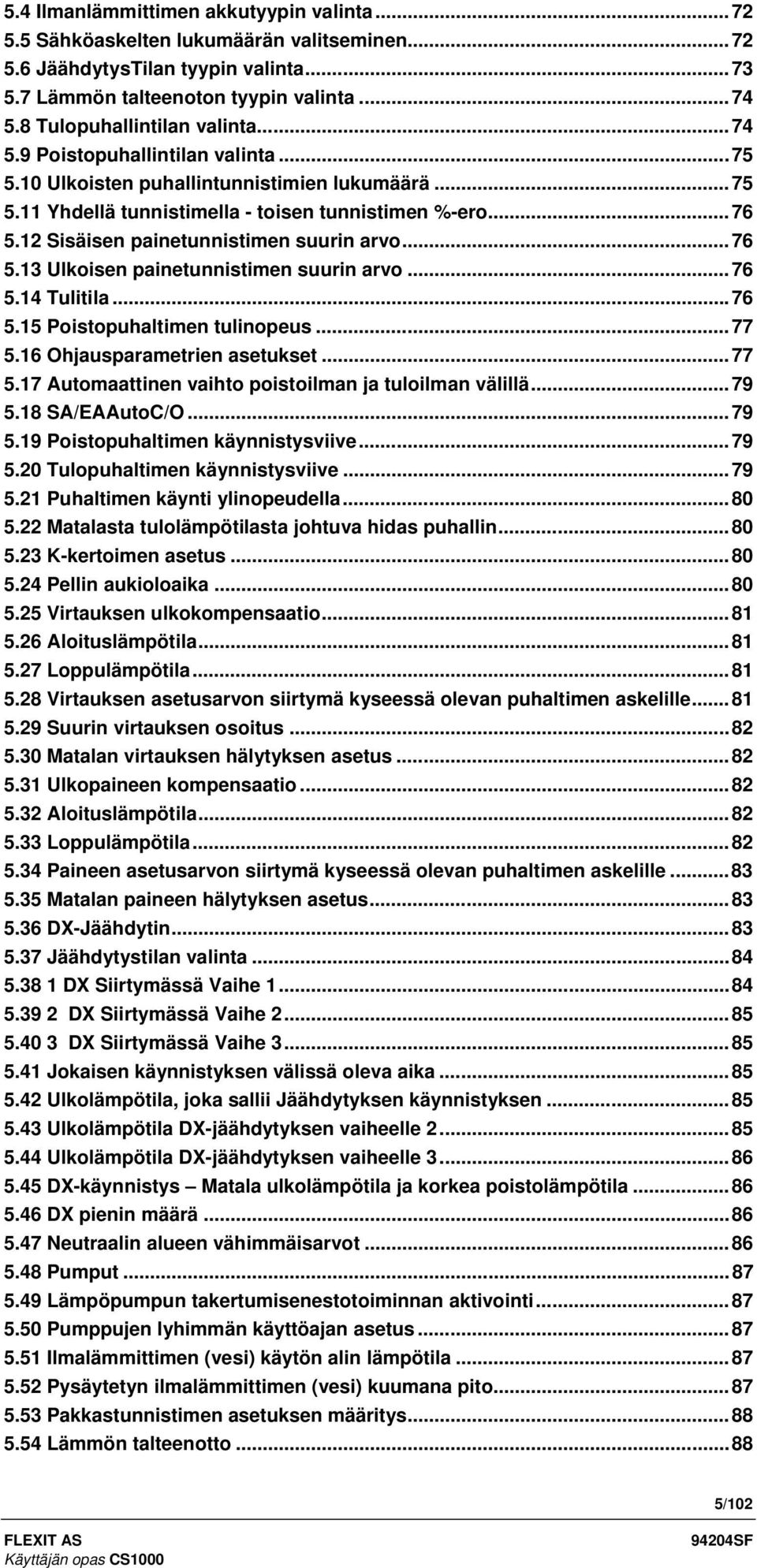

5 5.4 Ilmanlämmittimen akkutyypin valinta Sähköaskelten lukumäärän valitseminen JäähdytysTilan tyypin valinta Lämmön talteenoton tyypin valinta Tulopuhallintilan valinta Poistopuhallintilan valinta Ulkoisten puhallintunnistimien lukumäärä Yhdellä tunnistimella - toisen tunnistimen %-ero Sisäisen painetunnistimen suurin arvo Ulkoisen painetunnistimen suurin arvo Tulitila Poistopuhaltimen tulinopeus Ohjausparametrien asetukset Automaattinen vaihto poistoilman ja tuloilman välillä SA/EAAutoC/O Poistopuhaltimen käynnistysviive Tulopuhaltimen käynnistysviive Puhaltimen käynti ylinopeudella Matalasta tulolämpötilasta johtuva hidas puhallin K-kertoimen asetus Pellin aukioloaika Virtauksen ulkokompensaatio Aloituslämpötila Loppulämpötila Virtauksen asetusarvon siirtymä kyseessä olevan puhaltimen askelille Suurin virtauksen osoitus Matalan virtauksen hälytyksen asetus Ulkopaineen kompensaatio Aloituslämpötila Loppulämpötila Paineen asetusarvon siirtymä kyseessä olevan puhaltimen askelille Matalan paineen hälytyksen asetus DX-Jäähdytin Jäähdytystilan valinta DX Siirtymässä Vaihe DX Siirtymässä Vaihe DX Siirtymässä Vaihe Jokaisen käynnistyksen välissä oleva aika Ulkolämpötila, joka sallii Jäähdytyksen käynnistyksen Ulkolämpötila DX-jäähdytyksen vaiheelle Ulkolämpötila DX-jäähdytyksen vaiheelle DX-käynnistys Matala ulkolämpötila ja korkea poistolämpötila DX pienin määrä Neutraalin alueen vähimmäisarvot Pumput Lämpöpumpun takertumisenestotoiminnan aktivointi Pumppujen lyhimmän käyttöajan asetus Ilmalämmittimen (vesi) käytön alin lämpötila Pysäytetyn ilmalämmittimen (vesi) kuumana pito Pakkastunnistimen asetuksen määritys Lämmön talteenotto /102 Käyttäjän opas CS1000

6 Lämmön talteenotto Tasainen ristilämmönvaihdin Jäähdytystalteenoton aktivointi Jäänestosuojauksen asetusarvo Jäänestotoiminnon palautus Hyötysuhdemittauksen aktivointi Matalan hyötysuhteen hälytyksen asetusarvo Pakkokäyttöaika Tuloilman määrä pakkokäytön aikana Poistoilman määrä pakkokäytön aikana Peruuta Pakkokäyttö Lämpötilahälytyksen viive Lämpötilahälytyksen hälytysraja Lämpötilahälytyksen esto Hälytysviivehälytykset Hälytysluokan valinta Hälytyssisääntulojen kytkentätoimintojen asetus Laajennettu käyttöaika painikkeen/ajastimen kautta Keskeytä laajennettu käyttö Miehittämätön tila Miehittämätön lämmitystila Miehittämätön jäähdytystila Miehittämättömän lämmitystilan aktivointi Miehittämättömän jäähdytystilan aktivointi Miehittämättömän lämmityksen raja-arvo Miehittämättömän jäähdytyksen raja-arvo Miehittämättömän tila lyhin käyntiaika Viive ennen miehittämättömän tilan testiä Yöviilennys Aktivointi Huoneasetusarvo Matalin ulkolämpötila Hystereesi Delta Lyhin käyntiaika Testiä edeltävä viive Käynnistys Poistopuhaltimen käynnistysviive Tulopuhaltimen käynnistysviive Esilämmitysaika Virran kytkeytymisen viive Suodatin Suodatinhälytys Tulo Suodatinhälytys Poisto Suodatintunnistimien suurin raja-arvo Käyttökohteet Käyttökohteen valinta Tuotteitamme kehitetään jatkuvasti. Tästä johtuen tiedot saattavat muuttua ilman erillistä ilmoitusta. Emme ota vastuuta tästä mahdollisesti aiheutuvia virheistä tai painovirheistä. 6/102 Käyttäjän opas CS1000

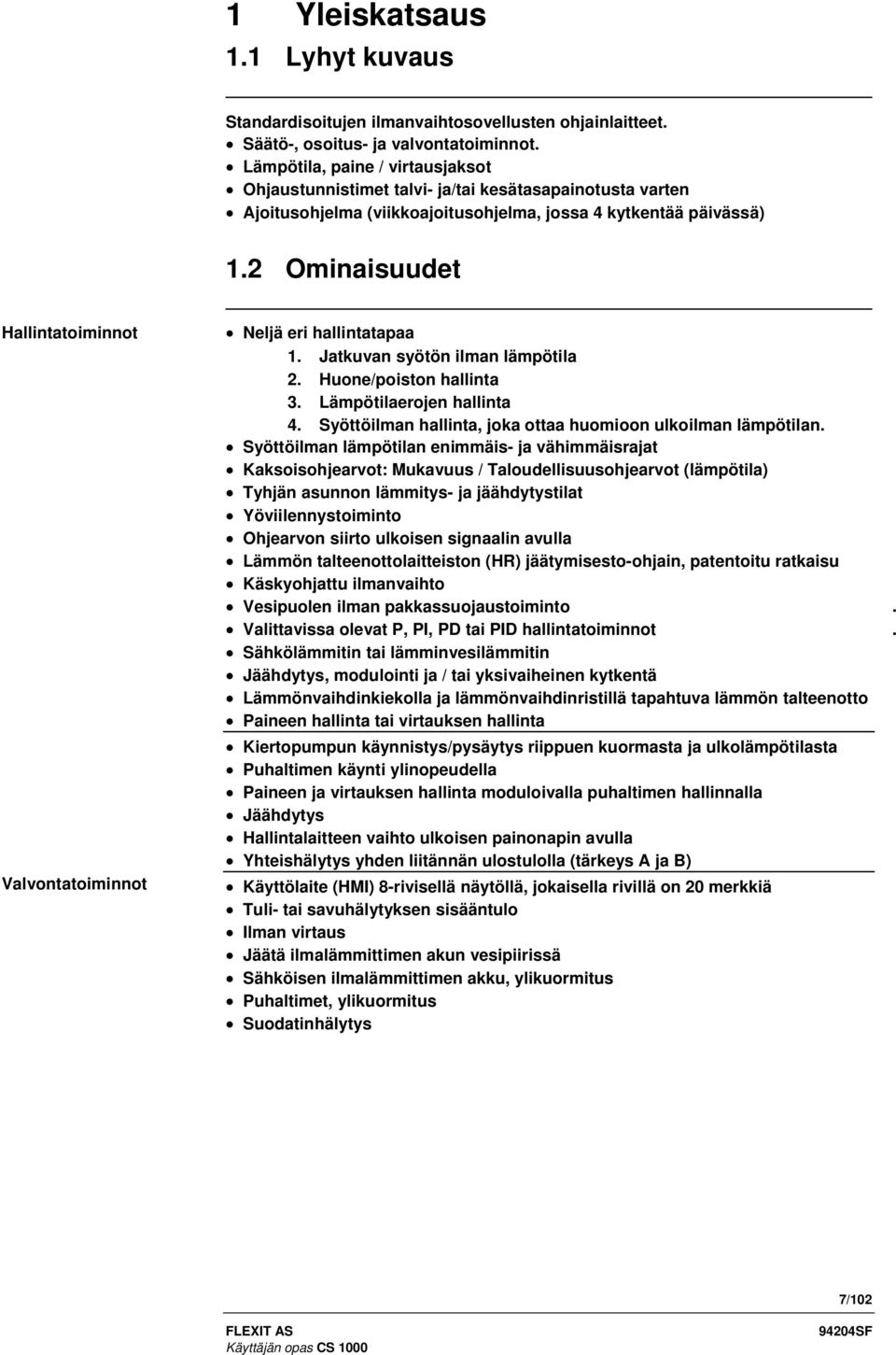

7 1 Yleiskatsaus 1.1 Lyhyt kuvaus Standardisoitujen ilmanvaihtosovellusten ohjainlaitteet. Säätö-, osoitus- ja valvontatoiminnot. Lämpötila, paine / virtausjaksot Ohjaustunnistimet talvi- ja/tai kesätasapainotusta varten Ajoitusohjelma (viikkoajoitusohjelma, jossa 4 kytkentää päivässä) 1.2 Ominaisuudet Hallintatoiminnot Valvontatoiminnot Neljä eri hallintatapaa 1. Jatkuvan syötön ilman lämpötila 2. Huone/poiston hallinta 3. Lämpötilaerojen hallinta 4. Syöttöilman hallinta, joka ottaa huomioon ulkoilman lämpötilan. Syöttöilman lämpötilan enimmäis- ja vähimmäisrajat Kaksoisohjearvot: Mukavuus / Taloudellisuusohjearvot (lämpötila) Tyhjän asunnon lämmitys- ja jäähdytystilat Yöviilennystoiminto Ohjearvon siirto ulkoisen signaalin avulla Lämmön talteenottolaitteiston (HR) jäätymisesto-ohjain, patentoitu ratkaisu Käskyohjattu ilmanvaihto Vesipuolen ilman pakkassuojaustoiminto Valittavissa olevat P, PI, PD tai PID hallintatoiminnot Sähkölämmitin tai lämminvesilämmitin Jäähdytys, modulointi ja / tai yksivaiheinen kytkentä Lämmönvaihdinkiekolla ja lämmönvaihdinristillä tapahtuva lämmön talteenotto Paineen hallinta tai virtauksen hallinta Kiertopumpun käynnistys/pysäytys riippuen kuormasta ja ulkolämpötilasta Puhaltimen käynti ylinopeudella Paineen ja virtauksen hallinta moduloivalla puhaltimen hallinnalla Jäähdytys Hallintalaitteen vaihto ulkoisen painonapin avulla Yhteishälytys yhden liitännän ulostulolla (tärkeys A ja B) Käyttölaite (HMI) 8-rivisellä näytöllä, jokaisella rivillä on 20 merkkiä Tuli- tai savuhälytyksen sisääntulo Ilman virtaus Jäätä ilmalämmittimen akun vesipiirissä Sähköisen ilmalämmittimen akku, ylikuormitus Puhaltimet, ylikuormitus Suodatinhälytys.. 7/102

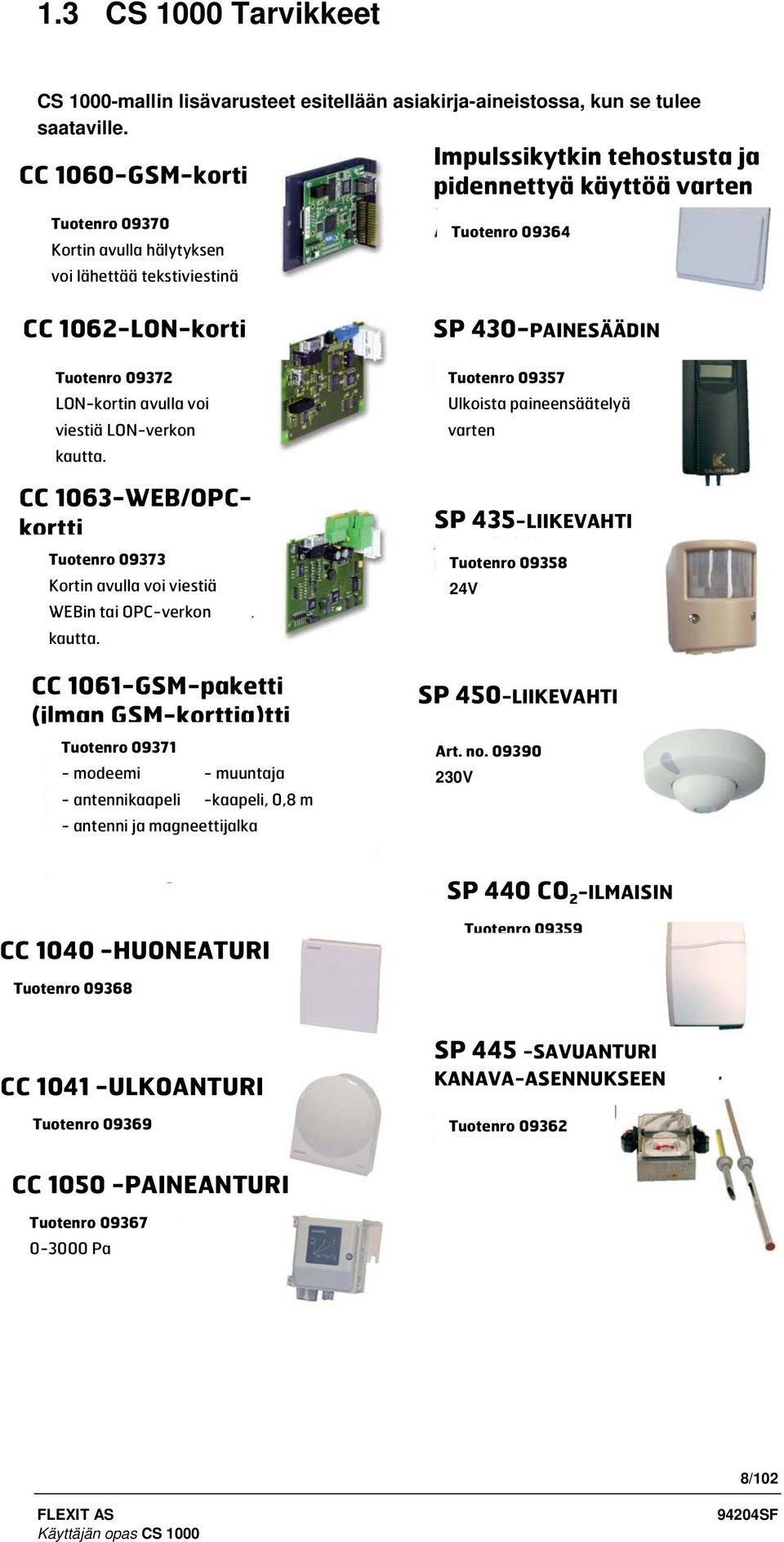

8 1.3 CS 1000 Tarvikkeet CS 1000-mallin lisävarusteet esitellään asiakirja-aineistossa, kun se tulee saataville. CC 1060-GSM-korti Impulssikytkin tehostusta ja pidennettyä käyttöä varten Tuotenro Kortin avulla hälytyksen voi lähettää tekstiviestinä CC 1062-LON-korti Tuotenro LON-kortin avulla voi viestiä LON-verkon kautta. CC 1063-WEB/OPCkortti Tuotenro Kortin avulla voi viestiä WEBin tai OPC-verkon kautta. CC 1061-GSM-paketti (ilman GSM-korttia)tti Tuotenro modeemi - muuntaja - antennikaapeli -kaapeli, 0,8 m - antenni ja magneettijalka Tuotenro SP 430-PAINESÄÄDIN Tuotenro Ulkoista paineensäätelyä varten SP 435-LIIKEVAHTI Tuotenro V SP 450-LIIKEVAHTI Art. no V SP 440 CO 2 -ILMAISIN CC HUONEATURI Tuotenro Tuotenro CC ULKOANTURI Tuotenro SP 445 -SAVUANTURI KANAVA-ASENNUKSEEN Tuotenro CC PAINEANTURI Tuotenro Pa 8/102

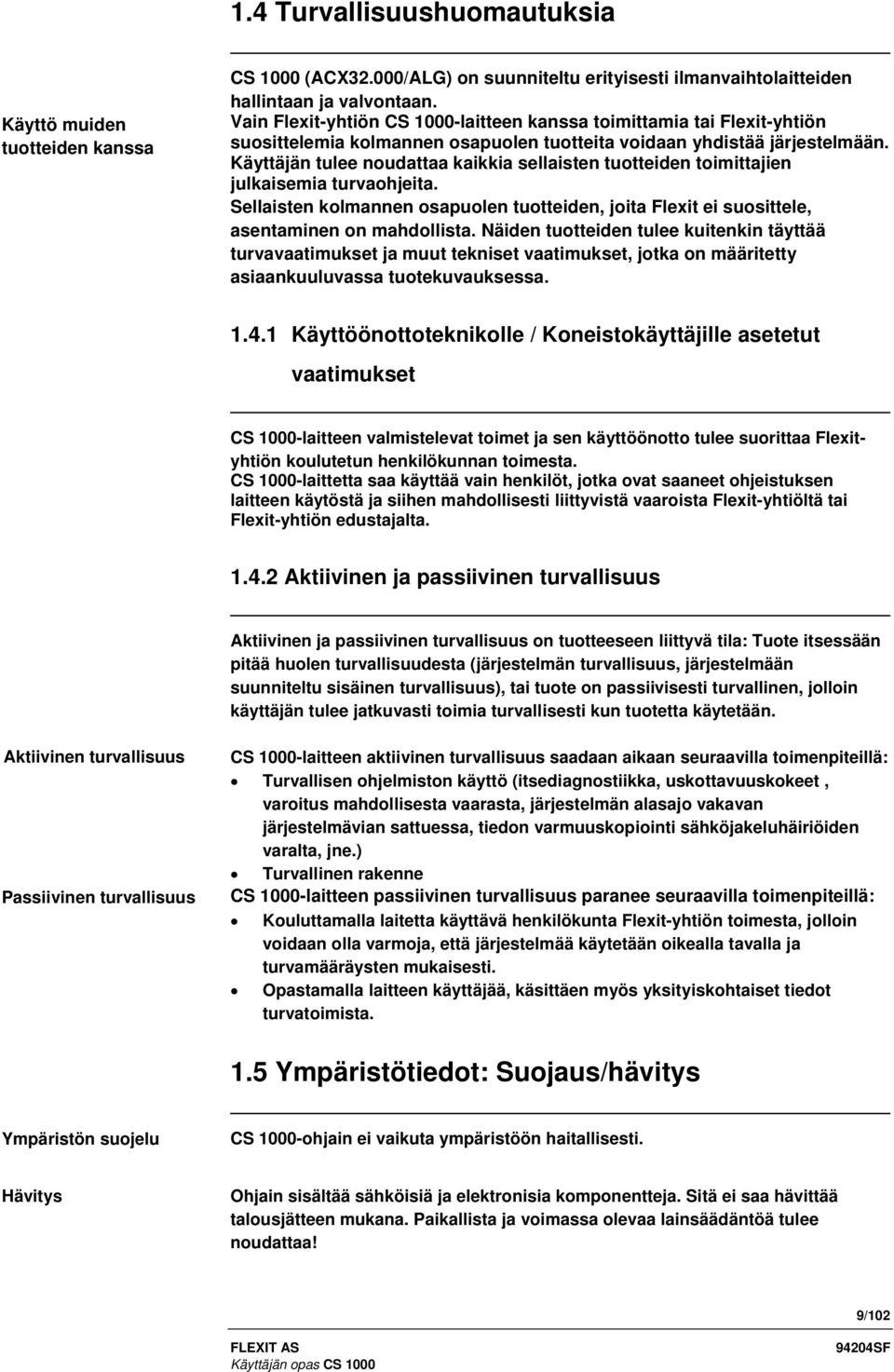

9 1.4 Turvallisuushuomautuksia Käyttö muiden tuotteiden kanssa CS 1000 (ACX32.000/ALG) on suunniteltu erityisesti ilmanvaihtolaitteiden hallintaan ja valvontaan. Vain Flexit-yhtiön CS 1000-laitteen kanssa toimittamia tai Flexit-yhtiön suosittelemia kolmannen osapuolen tuotteita voidaan yhdistää järjestelmään. Käyttäjän tulee noudattaa kaikkia sellaisten tuotteiden toimittajien julkaisemia turvaohjeita. Sellaisten kolmannen osapuolen tuotteiden, joita Flexit ei suosittele, asentaminen on mahdollista. Näiden tuotteiden tulee kuitenkin täyttää turvavaatimukset ja muut tekniset vaatimukset, jotka on määritetty asiaankuuluvassa tuotekuvauksessa Käyttöönottoteknikolle / Koneistokäyttäjille asetetut vaatimukset CS 1000-laitteen valmistelevat toimet ja sen käyttöönotto tulee suorittaa Flexityhtiön koulutetun henkilökunnan toimesta. CS 1000-laittetta saa käyttää vain henkilöt, jotka ovat saaneet ohjeistuksen laitteen käytöstä ja siihen mahdollisesti liittyvistä vaaroista Flexit-yhtiöltä tai Flexit-yhtiön edustajalta Aktiivinen ja passiivinen turvallisuus Aktiivinen ja passiivinen turvallisuus on tuotteeseen liittyvä tila: Tuote itsessään pitää huolen turvallisuudesta (järjestelmän turvallisuus, järjestelmään suunniteltu sisäinen turvallisuus), tai tuote on passiivisesti turvallinen, jolloin käyttäjän tulee jatkuvasti toimia turvallisesti kun tuotetta käytetään. Aktiivinen turvallisuus Passiivinen turvallisuus CS 1000-laitteen aktiivinen turvallisuus saadaan aikaan seuraavilla toimenpiteillä: Turvallisen ohjelmiston käyttö (itsediagnostiikka, uskottavuuskokeet, varoitus mahdollisesta vaarasta, järjestelmän alasajo vakavan järjestelmävian sattuessa, tiedon varmuuskopiointi sähköjakeluhäiriöiden varalta, jne.) Turvallinen rakenne CS 1000-laitteen passiivinen turvallisuus paranee seuraavilla toimenpiteillä: Kouluttamalla laitetta käyttävä henkilökunta Flexit-yhtiön toimesta, jolloin voidaan olla varmoja, että järjestelmää käytetään oikealla tavalla ja turvamääräysten mukaisesti. Opastamalla laitteen käyttäjää, käsittäen myös yksityiskohtaiset tiedot turvatoimista. 1.5 Ympäristötiedot: Suojaus/hävitys Ympäristön suojelu CS 1000-ohjain ei vaikuta ympäristöön haitallisesti. Hävitys Ohjain sisältää sähköisiä ja elektronisia komponentteja. Sitä ei saa hävittää talousjätteen mukana. Paikallista ja voimassa olevaa lainsäädäntöä tulee noudattaa! 9/102

10 1.6 Lyhenteet AP B DIL-kytkin E S E W F S FU F W HMI I KP LCD LED MECH NC NO P SA SD S s S w T A TD TN T R t t Pmin w c w R w w w z Y p w Käyttöpiste Käyttötason salasana Sarja DIL-kytkimiä, jotka on koottu yhteen yhdeksi komponentiksi. Kesätasapainotuksen lopetuspiste Talvitasapainotuksen lopetuspiste Kesätasapainotuksen aloituspiste Taajuusmuunnin Talvitasapainotuksen aloituspiste Ihmisen ja koneen välinen rajapinta (käyttölaite) Tietotason salasana Vahvistuskerroin (P-tila) Nestekidenäyttö Valoa säteilevä diodi Muutos suurimpaan mahdolliseen taloudellisuuteen Tavallisesti suljettu Tavallisesti auki Parametrien asetustason salasana Vaihtoväli Vaihtoero Kesätasapainotuksen laajuus lopetuspisteessä E s Talvitasapainotuksen laajuus lopetuspisteessä E w Ulkolämpötila Johdannaistoiminta-aika (D-tila) Kokonaistoiminta-aika (I-tila) Huoneen tai poistoilman lämpötila Aika Kiertopumpun vähimmäiskäyttöaika Jäähdytyksen ohjearvo Huoneen tai poistoilman lämpötilan ohjearvo Pakkassuojauksen ohjearvo (huurrehälytyksen arvo) Syöttöilman lämpötilan ohjearvo Modulointiohjaussignaali Paine-erotus Ohjearvon siirto 10/102

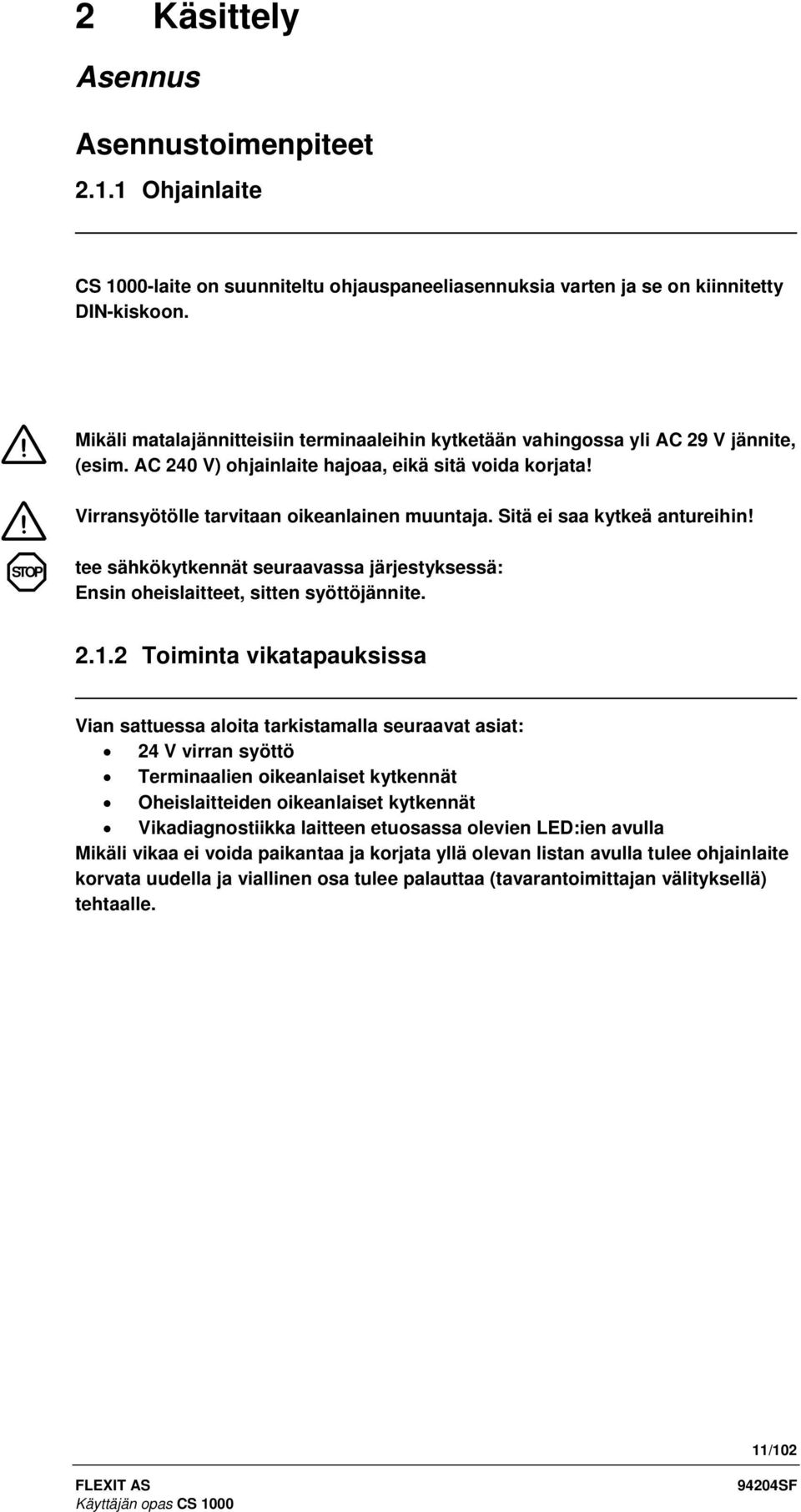

11 2 Käsittely Asennus Asennustoimenpiteet Ohjainlaite CS 1000-laite on suunniteltu ohjauspaneeliasennuksia varten ja se on kiinnitetty DIN-kiskoon. Mikäli matalajännitteisiin terminaaleihin kytketään vahingossa yli AC 29 V jännite, (esim. AC 240 V) ohjainlaite hajoaa, eikä sitä voida korjata! Virransyötölle tarvitaan oikeanlainen muuntaja. Sitä ei saa kytkeä antureihin! STOP tee sähkökytkennät seuraavassa järjestyksessä: Ensin oheislaitteet, sitten syöttöjännite Toiminta vikatapauksissa Vian sattuessa aloita tarkistamalla seuraavat asiat: 24 V virran syöttö Terminaalien oikeanlaiset kytkennät Oheislaitteiden oikeanlaiset kytkennät Vikadiagnostiikka laitteen etuosassa olevien LED:ien avulla Mikäli vikaa ei voida paikantaa ja korjata yllä olevan listan avulla tulee ohjainlaite korvata uudella ja viallinen osa tulee palauttaa (tavarantoimittajan välityksellä) tehtaalle. 11/102

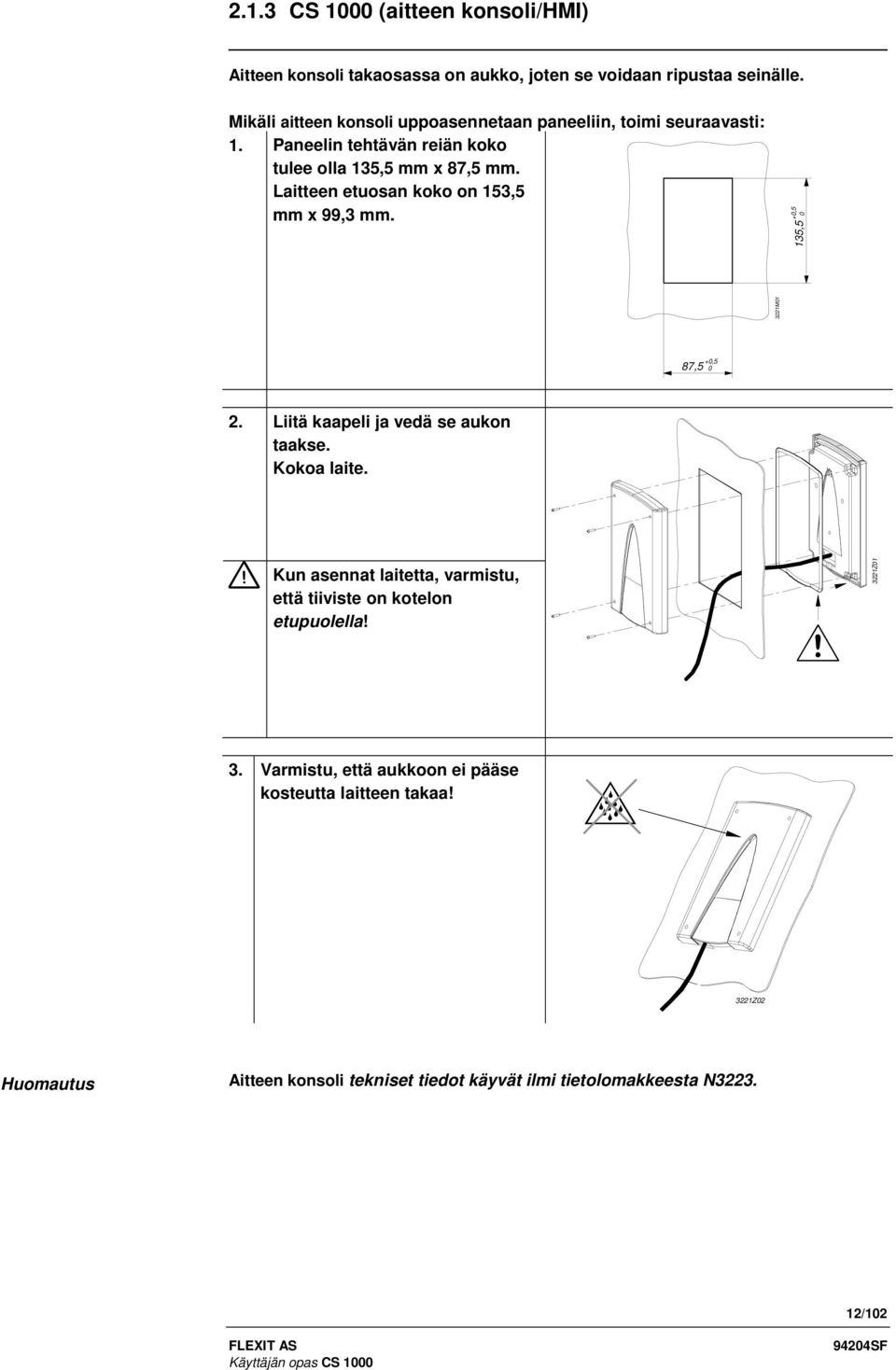

12 2.1.3 CS 1000 (aitteen konsoli/hmi) Aitteen konsoli takaosassa on aukko, joten se voidaan ripustaa seinälle. Mikäli aitteen konsoli uppoasennetaan paneeliin, toimi seuraavasti: 1. Paneelin tehtävän reiän koko tulee olla 135,5 mm x 87,5 mm. Laitteen etuosan koko on 153,5 mm x 99,3 mm. 3221M01 135,5 +0,5 0 87,5 +0, Liitä kaapeli ja vedä se aukon taakse. Kokoa laite. Kun asennat laitetta, varmistu, että tiiviste on kotelon etupuolella! 3221Z01 3. Varmistu, että aukkoon ei pääse kosteutta laitteen takaa! 3221Z02 Huomautus Aitteen konsoli tekniset tiedot käyvät ilmi tietolomakkeesta N /102

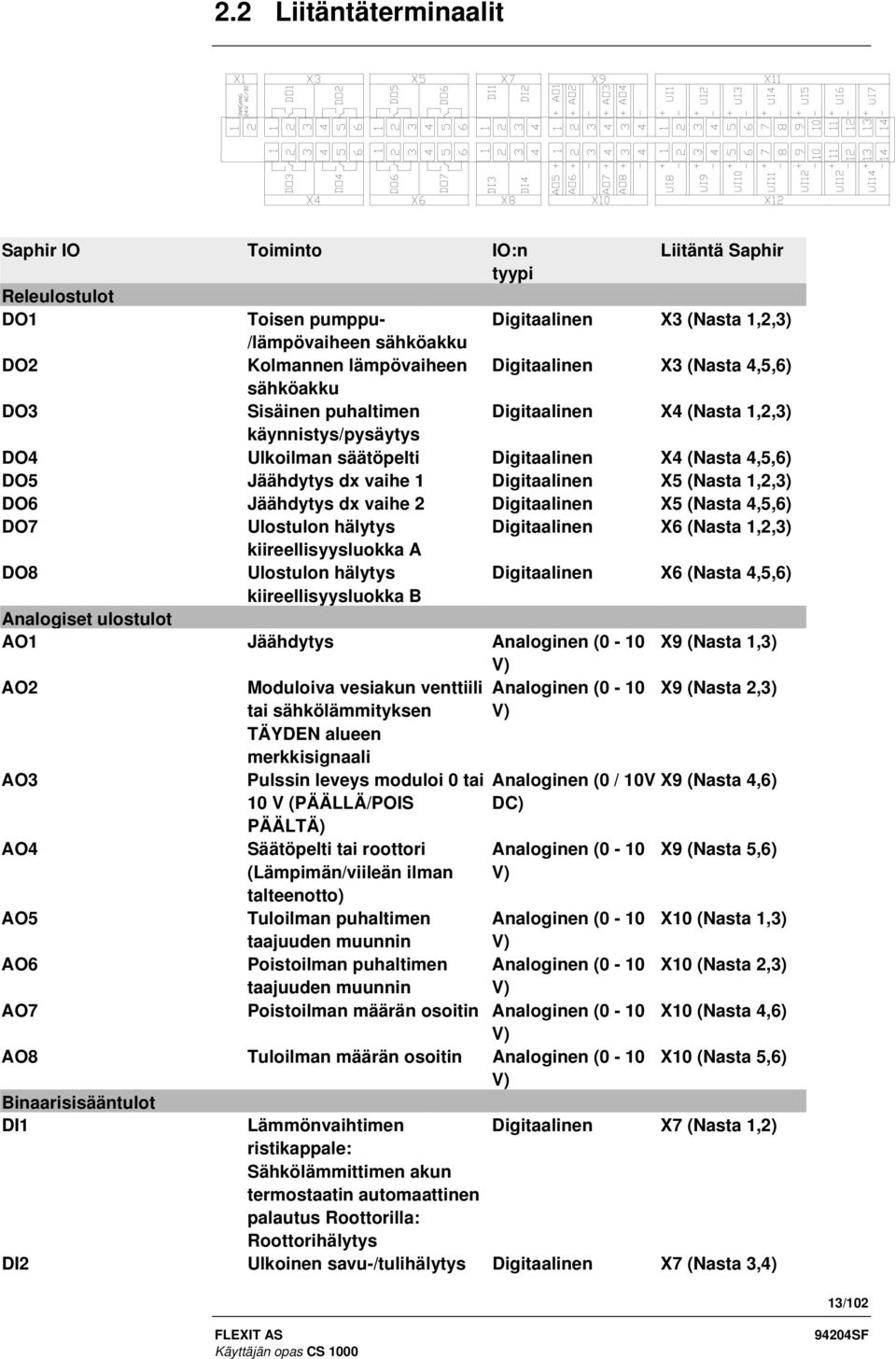

13 2.2 Liitäntäterminaalit Saphir IO Toiminto IO:n Liitäntä Saphir tyypi Releulostulot DO1 Toisen pumppu- Digitaalinen X3 (Nasta 1,2,3) /lämpövaiheen sähköakku DO2 Kolmannen lämpövaiheen Digitaalinen X3 (Nasta 4,5,6) sähköakku DO3 Sisäinen puhaltimen Digitaalinen X4 (Nasta 1,2,3) käynnistys/pysäytys DO4 Ulkoilman säätöpelti Digitaalinen X4 (Nasta 4,5,6) DO5 Jäähdytys dx vaihe 1 Digitaalinen X5 (Nasta 1,2,3) DO6 Jäähdytys dx vaihe 2 Digitaalinen X5 (Nasta 4,5,6) DO7 Ulostulon hälytys Digitaalinen X6 (Nasta 1,2,3) kiireellisyysluokka A DO8 Ulostulon hälytys Digitaalinen X6 (Nasta 4,5,6) kiireellisyysluokka B Analogiset ulostulot AO1 Jäähdytys Analoginen (0-10 X9 (Nasta 1,3) V) AO2 Moduloiva vesiakun venttiili Analoginen (0-10 X9 (Nasta 2,3) tai sähkölämmityksen V) TÄYDEN alueen merkkisignaali AO3 AO4 Pulssin leveys moduloi 0 tai 10 V (PÄÄLLÄ/POIS PÄÄLTÄ) Säätöpelti tai roottori (Lämpimän/viileän ilman talteenotto) Tuloilman puhaltimen taajuuden muunnin Poistoilman puhaltimen taajuuden muunnin Analoginen (0 / 10V DC) Analoginen (0-10 V) AO5 Analoginen (0-10 V) AO6 Analoginen (0-10 V) AO7 Poistoilman määrän osoitin Analoginen (0-10 V) AO8 Tuloilman määrän osoitin Analoginen (0-10 V) Binaarisisääntulot DI1 Lämmönvaihtimen ristikappale: Sähkölämmittimen akun termostaatin automaattinen palautus Roottorilla: Roottorihälytys X9 (Nasta 4,6) X9 (Nasta 5,6) X10 (Nasta 1,3) X10 (Nasta 2,3) X10 (Nasta 4,6) X10 (Nasta 5,6) Digitaalinen X7 (Nasta 1,2) DI2 Ulkoinen savu-/tulihälytys Digitaalinen X7 (Nasta 3,4) 13/102

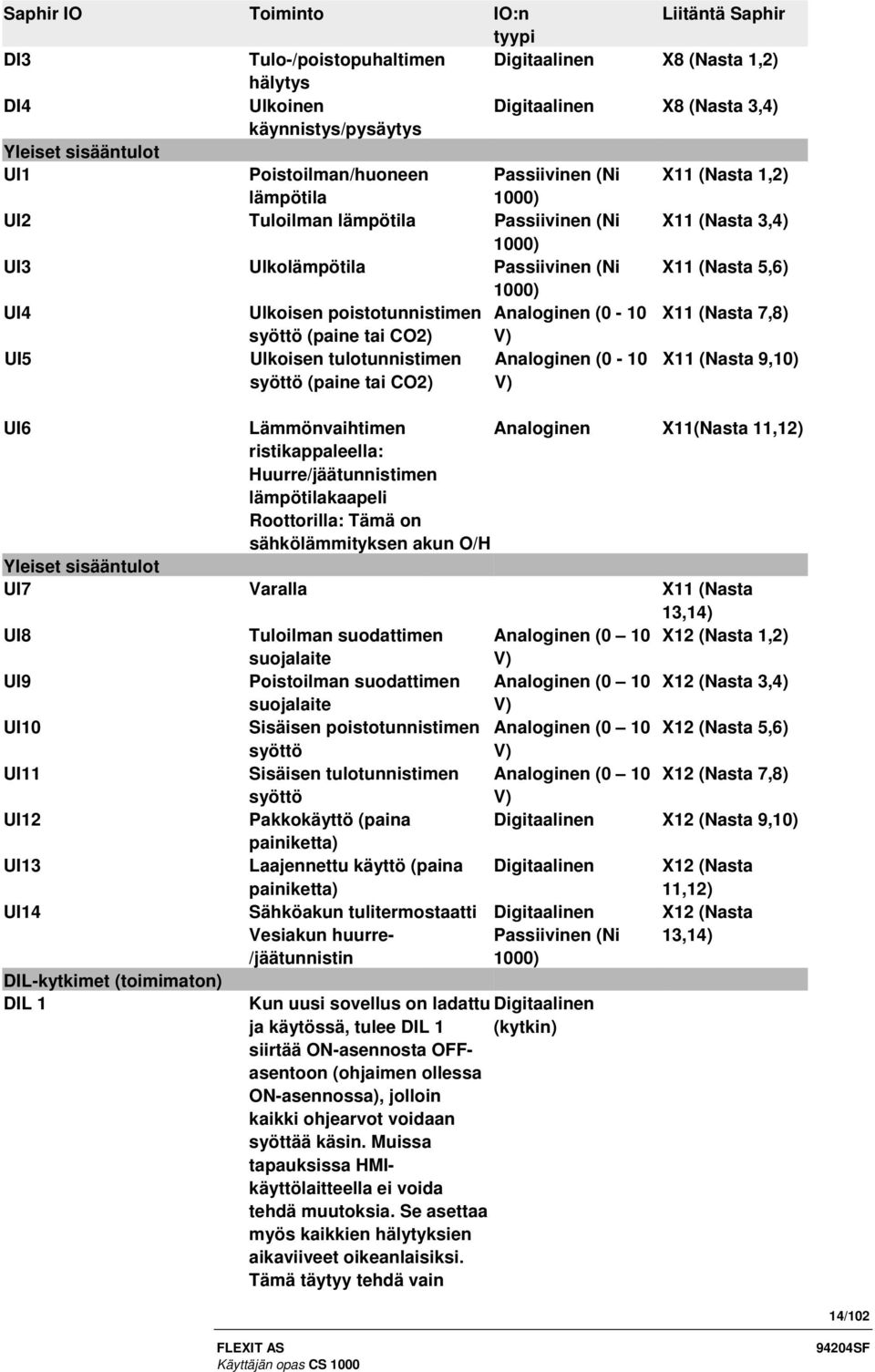

14 Saphir IO Toiminto IO:n Liitäntä Saphir tyypi DI3 Tulo-/poistopuhaltimen Digitaalinen X8 (Nasta 1,2) hälytys DI4 Ulkoinen Digitaalinen X8 (Nasta 3,4) käynnistys/pysäytys Yleiset sisääntulot UI1 Poistoilman/huoneen Passiivinen (Ni X11 (Nasta 1,2) lämpötila 1000) UI2 Tuloilman lämpötila Passiivinen (Ni X11 (Nasta 3,4) 1000) UI3 Ulkolämpötila Passiivinen (Ni X11 (Nasta 5,6) 1000) UI4 Ulkoisen poistotunnistimen Analoginen (0-10 X11 (Nasta 7,8) syöttö (paine tai CO2) V) UI5 Ulkoisen tulotunnistimen syöttö (paine tai CO2) Analoginen (0-10 V) X11 (Nasta 9,10) UI6 Lämmönvaihtimen Analoginen X11(Nasta 11,12) ristikappaleella: Huurre/jäätunnistimen lämpötilakaapeli Roottorilla: Tämä on sähkölämmityksen akun O/H Yleiset sisääntulot UI7 Varalla X11 (Nasta 13,14) UI8 Tuloilman suodattimen Analoginen (0 10 X12 (Nasta 1,2) suojalaite V) UI9 Poistoilman suodattimen Analoginen (0 10 X12 (Nasta 3,4) suojalaite V) UI10 Sisäisen poistotunnistimen Analoginen (0 10 X12 (Nasta 5,6) syöttö V) UI11 Sisäisen tulotunnistimen Analoginen (0 10 X12 (Nasta 7,8) syöttö V) UI12 Pakkokäyttö (paina Digitaalinen X12 (Nasta 9,10) painiketta) UI13 Laajennettu käyttö (paina painiketta) Digitaalinen X12 (Nasta 11,12) UI14 DIL-kytkimet (toimimaton) DIL 1 Sähköakun tulitermostaatti Vesiakun huurre- /jäätunnistin Digitaalinen Passiivinen (Ni 1000) Kun uusi sovellus on ladattu Digitaalinen ja käytössä, tulee DIL 1 (kytkin) siirtää ON-asennosta OFFasentoon (ohjaimen ollessa ON-asennossa), jolloin kaikki ohjearvot voidaan syöttää käsin. Muissa tapauksissa HMIkäyttölaitteella ei voida tehdä muutoksia. Se asettaa myös kaikkien hälytyksien aikaviiveet oikeanlaisiksi. Tämä täytyy tehdä vain X12 (Nasta 13,14) 14/102

15 Saphir IO Toiminto IO:n tyypi silloin, kun uusi sovellus ladataan, kuten esimerkiksi tehtaalla tai käyttöönoton aikana. Liitäntä Saphir DIL 2-4 Ei toimintoa Digitaalinen Käyttö 2.3 CI 1000 aitteen konsoli Selitys Käytettävä osa Toiminto LCD-näyttö, jossa 4/8 riviä, jokaisella rivillä 20 merkkiä Home-näppäin Varsinaisten arvojen ja asetusten näyttö Osoittimen palautus aloitussivulle Return-näppäin Osoittimen palautus yhden valikon taaksepäin Käynnistys / pysäytys -näppäin Vaihtaa laitteen joko automaattiseen tai sammutettuun tilaan Hälytys-näppäin, jossa LED Hälytysten osoitus ja kuittaus Rivin valintanäppäimet Valikon/parametrin/rivin valinta näppäimet Arvon asetus (+ / -) Vaakasuora osoittimen liike ENTER-näppäin Arvon vaihdon vahvistus (asetus) 15/102

16 2.4 Yleistä tietoa valikossa liikkumisesta Tasot Tietoihin pääsy on jaettu 2 eri tasoon: Käyttötaso Parametrien asetustaso Loppukäyttäjällä on pääsy käyttötasolle: Käyttötaso Käyttötasolla loppukäyttäjä voi lukea ja vaihtaa tiettyjä arvoja ilman, että hän joutuu syöttämään salasanansa. Periaatteessa tämä koskee sen hetkisiä koneiston arvoja ja tiloja, eli loppukäyttäjän parametreja. Parametrien asetustaso HVAC-teknikolla on pääsy parametrien asetustasolle: Loppukäyttäjällä ei ole pääsyä parametrien asetustasolle. Se on tarkoitettu vain HVAC-teknikon käyttöön. Tietoihin päästään käsiksi vain syöttämällä sopiva salasana. Syöttämällä tämä salasana saadaan pääsy korkeimmalle tasolle, jolloin on mahdollista lukea ja vaihtaa kaikkia käyttötason arvoja. Tässä asiakirjassa termeillä Loppukäyttäjän parametrit ja HVAC-teknikon parametrit viitataan asetuksiin, jotka on asetettu niin kutsuttujen parametrinimien kautta (poikkeuksena ajoitin). Perusasetuksissa (ja ajoittimessa ) ei ole näitä nimiä. Parametrinimet ovat nimikkeitä, jotka kuvaavat kutakin parametria. Ne koostuvat usein yksilöllisistä lyhenteistä. Esimerkkejä. SuVolLoStp Syöttömäärän matala ohjearvo (Supply volume low set point) EnblHtgUnoccupied Mahdollistaa miehittämättömän lämmitystilan (Enabling unoccupied heating mode) Parametrinimiin päästään käsiksi päävalikoiden ja alivalikoiden kautta. Parametrinimien jälkeen annettaan arvot, joita voidaan lukea tai muuttaa. Perusasetuksissa (ja ajoittimessa ) ei käytetä kunnollisia parametrinimiä, mutta ne johtavat suoraan asetusriveille valikoiden kautta, jolloin arvoja voidaan lukea ja vaihtaa. Huomautus Tässä asiakirjassa parametrien nimet on kirjoitettu Courier fontilla, jotta ne eroaisivat valikoista. 16/102

17 2.4.2 Valikot Parametrinimiin tai asetusriveihin päästään käsiksi päävalikoiden (aloitussivu) ja alivalikoiden kautta. Rakenne näkyy osiossa Yksittäisen parametrinimen tai asetusrivin valintajärjestys on kuvattu myös yleiskatsaus- ja kuvausosiossa. Parametrien yleiskatsauksessa (osio loppukäyttäjän parametreille ja osio HVAC-teknikon parametreille) ja kuvausosiossa (kappaleet 3-5) harmaalla korostetulla rivillä on tietoa valituista valikoista alkaen aloitussivulta ja päättyen parametrinimeen tai asetusriviin. Parametrien yleiskatsauksessa tämä näyttää seuraavalta: Toiminto Parametrinimi Alue Yksikkö Vakioarvo Lue Vaihda Osio Valikko Kokoonpano Parametrit PakkoKäyttö Parametrinimi UI12 Käyntiaika PakkoKäyttö H 1 P P Kuvauksessa tämä näyttää seuraavalta: Valikko Kokoonpano Parametrit Käyntiaika Parametrinimi alue Yksikkö Vakioarvo Käyntiaika h 1h Huomautus Sovelluksesta riippuen jotkut parametrit ovat käyttämättä, jolloin ne eivät näy aitteen konsoli. Tässä asiakirjassa listatut ja kuvatut parametrit esiintyvät aina samassa järjestyksessä. Valikot ovat aina näkyvillä. 17/102

18 2.4.3 Salasanat Salasanatasot Numerokoodi Salasanalla turvataan tiedot. Jokainen salasana koostuu kuudesta merkistä jotka on määrätty 3 tasolle: Tietosalasana (I) tiedotustasoa varten (salasanaa ei tarvitse syöttää!) Käyttäjän salasana (O) käyttötasoa varten Parametrien asetussalasana (P) parametrien asetustasoa varten Käyttäjän salasana ja parametrien salasana on tehtaalla asetettu numerokoodi: Salasanataso 2 ja 4. Lisäksi voidaan syöttää käyttäjän määrittämiä salasanoja: Salasanataso 1 ja 3. Käytössä on seuraavia numerokoodeja: Salasana Tietosalasana (I) Käyttäjän salasana (O) Parametrien asetuskoodi (P) Taso Numerokoodi 0000 Ei käytössä Käyttäjän **** määrittelemä* * Tehdasasetus 1000 Huomautus Käyttäjän määrittelemä salasana Salasanatasojen rakenne on hierarkkinen. Esimerkiksi jos syötetty salasana on tason kolme salasana voidaan myös tasojen 1 ja 2 kaikkia tietoja lukea tai kirjoittaa. Käyttäjän määrittelemä salasana on eri kuin vakiosalasana. Se on tarkoitettu henkilökohtaiseen käyttöön. Käyttäjän tai parametriasetustason syötön jälkeen käyttäjä voi vaihtaa asiaan kuuluvan salasanan. Tämä tulee tehdä Salasanavalikon Vaihda salasana rivillä. Salasanataso, joka on alhaisempi kuin se, jolla on kirjauduttu järjestelmään, voidaan vaihtaa. Mikäli käyttäjällä on tason 2 salasana voi hän muuttaa käyttäjän määrittelemän salasanan tasolle 1, mutta ei tasolle 3. Vakiosalasana voidaan vaihtaa, mikäli käyttäjä valitsee vahingossa tason 2 tai 4 tasojen 1 tai 3 asemasta (käyttäjän määrittelemän salasanat). Vakiosalasanan aktivoitsemiseksi ohjain tulee sammuttaa ja laittaa päälle uudelleen! Yleiskatsaus: Mikä taso? Käyttötaso Parametrien asetustaso Kenelle? Loppukäyttäjälle HVAC-teknikolle Koodin syöttö? Ei Kyllä Mitä voidaan tehdä? Lukea ja muuttaa arvoja Lukea ja muuttaa arvoja Mitä voidaan lukea ja muuttaa eri tasoilla? Missä mitäkin on kuvattu? Loppukäyttäjän parametrit: Varsinaiset arvot, ohjearvot, hälytykset Kappale 4 Perusasetukset: Kielen valinta, kesäaika, HMIparametrit Kappale 3 HVAC-teknikon parametrit: Kappale 5 A: Perusasetukset B: Loppukäyttäjän parametrit C: HVAC-teknikon parametrit Käyttötaso: Lue ja muuta Käyttötaso: Lue ja muuta Parametrien asetustasot: Lue ja muuta : Kappale 3 (sisältäen Salasanan : Kappale 4 : Kappale 5 toiminnon) 18/102

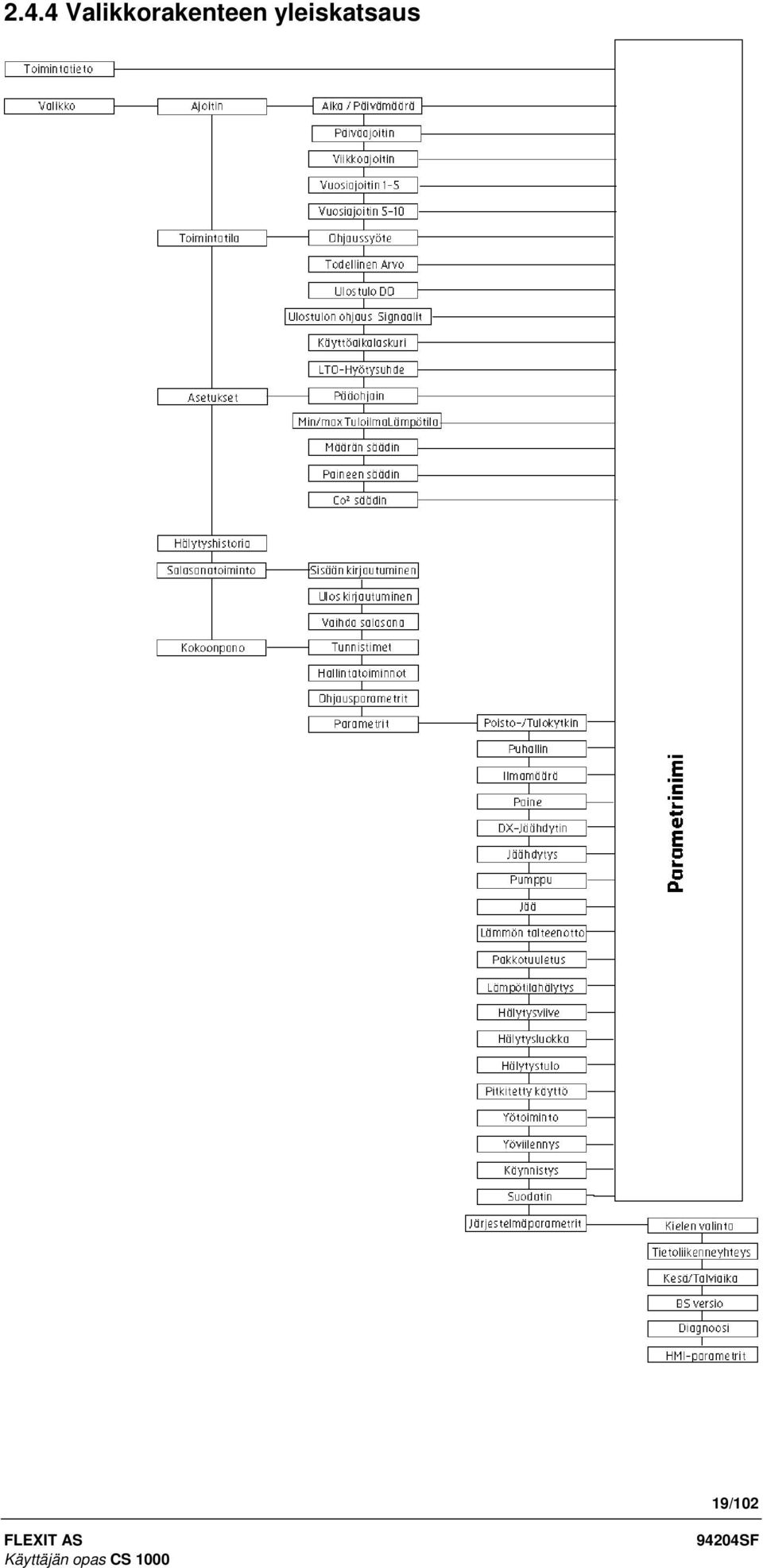

19 2.4.4 Valikkorakenteen yleiskatsaus 19/102

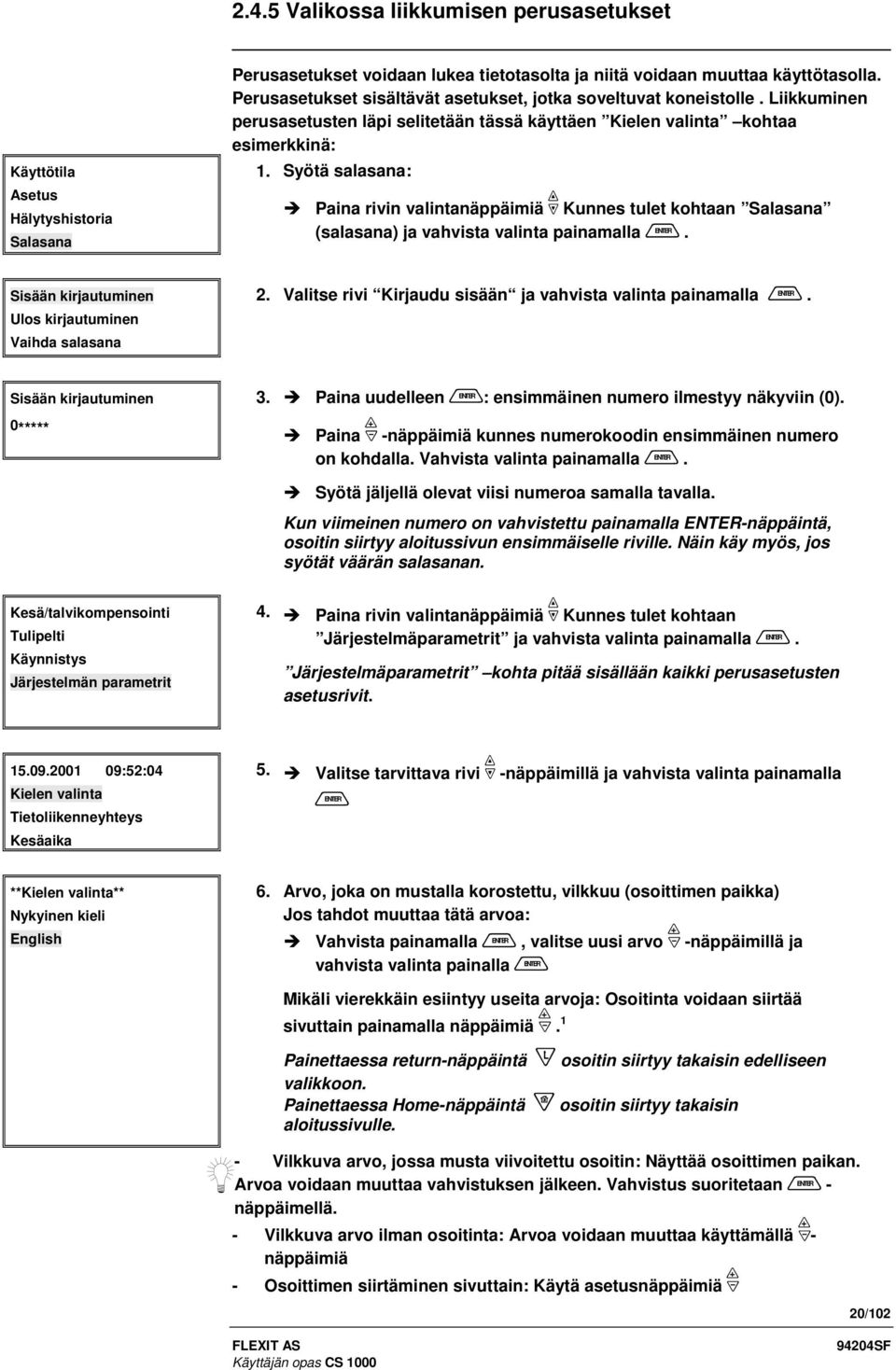

20 2.4.5 Valikossa liikkumisen perusasetukset Käyttötila Hälytyshistoria Salasana Perusasetukset voidaan lukea tietotasolta ja niitä voidaan muuttaa käyttötasolla. Perusasetukset sisältävät asetukset, jotka soveltuvat koneistolle. Liikkuminen perusasetusten läpi selitetään tässä käyttäen Kielen valinta kohtaa esimerkkinä: 1. Syötä salasana: Paina rivin valintanäppäimiä Kunnes tulet kohtaan Salasana (salasana) ja vahvista valinta painamalla ENTER. Sisään kirjautuminen Ulos kirjautuminen Vaihda salasana 2. Valitse rivi Kirjaudu sisään ja vahvista valinta painamalla ENTER. Sisään kirjautuminen 0***** ENTER 3. Paina uudelleen : ensimmäinen numero ilmestyy näkyviin (0). Paina -näppäimiä kunnes numerokoodin ensimmäinen numero on kohdalla. Vahvista valinta painamalla ENTER. Syötä jäljellä olevat viisi numeroa samalla tavalla. Kun viimeinen numero on vahvistettu painamalla ENTER-näppäintä, osoitin siirtyy aloitussivun ensimmäiselle riville. Näin käy myös, jos syötät väärän salasanan. Kesä/talvikompensointi Tulipelti Käynnistys Järjestelmän parametrit 4. Paina rivin valintanäppäimiä Kunnes tulet kohtaan Järjestelmäparametrit ja vahvista valinta painamalla ENTER. Järjestelmäparametrit kohta pitää sisällään kaikki perusasetusten asetusrivit :52:04 Kielen valinta Tietoliikenneyhteys Kesäaika 5. Valitse tarvittava rivi -näppäimillä ja vahvista valinta painamalla ENTER **Kielen valinta** Nykyinen kieli English 6. Arvo, joka on mustalla korostettu, vilkkuu (osoittimen paikka) Jos tahdot muuttaa tätä arvoa: ENTER Vahvista painamalla, valitse uusi arvo -näppäimillä ja vahvista valinta painalla ENTER Mikäli vierekkäin esiintyy useita arvoja: Osoitinta voidaan siirtää sivuttain painamalla näppäimiä. 1 Painettaessa return-näppäintä valikkoon. Painettaessa Home-näppäintä aloitussivulle. osoitin siirtyy takaisin edelliseen osoitin siirtyy takaisin - Vilkkuva arvo, jossa musta viivoitettu osoitin: Näyttää osoittimen paikan. ENTER Arvoa voidaan muuttaa vahvistuksen jälkeen. Vahvistus suoritetaan - näppäimellä. - Vilkkuva arvo ilman osoitinta: Arvoa voidaan muuttaa käyttämällä - näppäimiä - Osoittimen siirtäminen sivuttain: Käytä asetusnäppäimiä 20/102

21 2.4.6 Perusasetusten yleiskatsaus Alla oleva valikkotasojen luettelo on sama kuin HMI:ssa (Aika / Päivämäärä, Kielivalinta, jne.) ENTER Tunnus -kuvalle seuraavalle rivin valinnalle rivin valintanäppäimillä. Aika / Päivämäärä Ajoitin Käyttötila Ohjearvot Hälytyshistoria :09:21 Päiväajoitin Viikkoajan ajoitin Salasana: A : Päivä, kuukausi, vuosi (pp.kk.vvvv) Tunnit, minuutit, sekunnit (tt.mm.ss) : Osio 4.1 Kielen valinta Yöviilennys Käynnistys Suodattimet Järjestelmäparametrit :55:21 Kielen valinta Tietoliikenneyhteys Kesäaika **Kielen valinta** Nykyinen kieli English Salasana: B : Kieli : Osio 3.1 Tietoliikenneyhteys Tällä rivillä ei ole toimintoa ACX32.000/ALG-mallissa Kesäaika Yöviilennys Käynnistys Suodattimet Järjestelmäparametrit Jne. Tietoliikenneyhteys Kesäaika BS Versio Käytössä ON Aktivoitu ON B-AikaAktiivinen OFF Vaihtoaika Salasana: B : Kesäajan aloitus, lopetus talviajan aloitus, lopetus Vaihtoaika : Osio 3.2 Käyttöohjelman versio Yöviilennys Käynnistys Suodattimet Järjestelmän parametrit Tietoliikenneyhteys Kesäaika BS Versio Diagnostiikka Saphir Ryhmälaite Käyttöjärjestelmän versio: Sarjanumero Salasana: B : Ei mitään : Osio /102

22 Diagnostiikka Yöviilennys Käynnistys Suodattimet Järjestelmän parametrit Tietoliikenneyhteys Kesäaika BS Versio Diagnostiikka Yleiskatsaus Silmukka-ajat Tietoa koneistosta Salasana: B : Ohjaimen tila ja tallenna / lataa tehdasasetukset : Osio 3.4 HMI-parametrit Yöviilennys Käynnistys Suodattimet Järjestelmäparametrit Kesäaika BS Versio Diagnostiikka HMI-parametrit HMI-käyttölaitteen kirkkaus HMI-käyttölaitteen kontrasti Palstojen lukumäärä Pystysuora vieritys Salasana: B : Kaikki näyttöön liittyvät asetukset : Osio 3.5 Salasana Käyttötila Ohjearvot Hälytyshistoria Salasana Sisään kirjautuminen Ulos kirjautuminen Vaihda salasana Sisään kirjautuminen **** : Salasanan syöttö Ulos kirjautuminen Salasanan vaihto : Osio Ohjausparametrit loppukäyttäjälle ja HVAC-teknikolle Loppukäyttäjän parametrit voidaan lukea tietotasolta ja niitä voidaan muuttaa käyttötasolla. HVAC-teknikon parametrit voidaan lukea ja niitä voidaan muuttaa parametrien asetustasolta Käyttötila Ohjearvot Hälytyshistoria Salasana 1. Syötä tarvittava salasana: Paina rivin valintanäppäimiä, kunnes tulet kohtaan Salasana ja vahvista valinta painamalla ENTER. Sisään kirjautuminen Ulos kirjautuminen Vaihda salasana Sisään kirjautuminen 0***** 2. Valitse rivi Kirjaudu sisään ja vahvista valinta painamalla ENTER. 3. Paina uudelleen: Ensimmäinen numero ilmestyy näkyviin (0). Syötä numerokoodin ensimmäinen numero asetusnäppäimillä ja 22/102

23 vahvista painamalla. Syötä jäljellä olevat viisi numeroa samalla tavalla. Kun viimeinen numero on vahvistettu painamalla ENTER-näppäintä osoitin siirtyy aloitussivun ensimmäiselle riville. Näin käy myös, jos syötät väärän salasanan. 4 Yleiskatsauksen, valikkopuun ja kuvausosan asetusohjeiden avulla pääset käsiksi eri valikkotasojen parametrinimiin. *Kesä/talvikompensointi* KesäAloitusPiste C 5 Paina rivin valintanäppäimiä kunnes saavut asiaan kuuluvan ENTER valikon kohdalle. Vahvista jokainen painamalla -näppäintä, kunnes saavut parametrinimien kohdalle. Viimeksi valittu valikko näkyy sulkeissa tähtimerkein (*xyz*) ylärivillä. *KesäTalviKompensaatio* KesäAloitusPiste C 6 Muuta arvoa asetusnäppäimillä ja vahvista painamalla ENTER 2 Mikäli arvo koostuu useista osista, paina ensimmäisen osan vahvistuksen jälkeen näppäimiä, jolloin pääset asettamaan seuraavan arvon. Muuta arvoa ja vahvista muutos. Painettaessa return-näppäintä osoitin siirtyy takaisin edelliseen valikkoon. Painettaessa Home-näppäintä osoitin siirtyy takaisin aloitussivulle. 2 Vain ensimmäinen arvo muuttuu (käsi 25,8 25,0 C). Toinen arvo omaksuu tämän arvon, kun muutos vahvistetaan. Jos syötetty arvo kuitenkin ylittää määritetyn asetusalueen se säätyy automaattisesti toisen arvon toimesta (toinen arvo on tällöin voimassa). Tästä johtuen 2 eri arvoa osoittaa, että asetusalue ylitettiin arvoa syötettäessä. - Vilkkuva arvo, jossa musta viivoitettu osoitin: Näyttää osoittimen paikan. Arvoa voidaan muuttaa vahvistuksen jälkeen. Vahvistus suoritetaan ENTER -näppäimellä. - Vilkkuva arvo ilman osoitinta: Arvo voidaan muuttaa käyttämällä -näppäimiä - Osoittimen siirtäminen sivuttain: Käytä asetusnäppäimiä + = oikealle / - = vasemmalle Käynnistys / Pysäytysnäppäin (Huoltokytkin) Painamalla näppäintä (3) toiminta pysähtyy. Tämä käy ilmi Toimintatiedon ylimmältä riviltä. 3221U01 Toimintatieto Valikko * Huoltokytkin: Pysäytys * Toimintatila: Poissa päältä * Puhaltimet: Poissa päältä * Ohjaustyyppi: Huone Painamalla näppäintä useita kertoja huoltonäppäin (3) siirtyy automaattiseen tilaan. Tällöin laite käynnistyy, jos niin sallitaan, ajoittimen tai ohjainsyötteen ohjaamana. Tämä aktivoi Laitteen ohitushälytyksen tavallisen aikaviiveen jälkeen (vakioasetus 30 min). 23/102

24 Hälytyslista Hälytyslista tarjoaa yleiskatsauksen aktiivisista hälytyksistä (hälytyksistä, jotka ovat vielä tulossa) Enimmillään voidaan näyttää 15 hälytystä. Hälytyslista saadaan esiin painamalla hälytysnäppäintä (5) yhden kerran. Toinen painallus saa punaisen LEDin palamaan jatkuvasti (tuleva hälytys saa aikaan vilkkuvan, punaisen valon). Kun hälytys on hoidettu, painetaan näppäintä vielä kerran. Hälytyslistasta poistutaan Home-näppäimellä (2). Ota hälytyslista uudelleen näkyviin nähdäksesi sen hetkisen hälytystilanteen. Hälytyslista ei päivity suoraan, joten siitä pitää poistua ja tulla takaisin, jotta muutokset voidaan nähdä. 3221U01 Hälytyshistoria, katso osio 4.97 Hälytyspiste Syöte A_Hälytys - Yleinen hälytys (A-luokan hälytys aktiivinen) B_Hälytys - Yleinen hälytys (B-luokan hälytys aktiivinen) LmAnturiVirhe - Yksi tai useampia lämpötilatunnistimia alueen ulkopuolella (avoin piiri tai oikosulku) LmLTOJäätHal UI6 & UI7 Ristilämmönvaihtimen jäätilanne LmPyörVahtiHälytys DI1 Lämmönvaihtoroottori ei pyöri LmFireSmoke DI2 Syöte ulkoiselle tuli/savuhälytykselle LmPuhallinVirhe DI3 Ylikuormitus, poikkeushälytys LmLämpötHälytys - Säädettävä syöttöilman lämpötilan lämpötilapoikkeama LmJäätymisHälytys UI14 Vesiakussa alhainen lämpötila LmHälytysTuloPuh - Virtauksen hallinta ei ole vaaditussa arvossa LmHälytysPoistoPuh - Virtauksen hallinta ei ole vaaditussa arvossa HälSähköpatO/H (DI1 tai UI6) & Sähköakun tuli- tai ylikuumenemistermostaatit (2 sisääntuloa) UI14 LmLTO_HyötusHäl - Lämmön talteenoton laskennallinen hyötysuhde hälytysrajan alapuolella (roottori tai lautanen) LmKojeYliajoHälytys - Jotakin osaa tai koko laitetta käytetään käsin HMIkäyttölaitteesta HälytysTuloSuod UI8 Tulosuodatin likainen HälytysPoistoSuod UI9 Poistosuodatin likainen 24/102

25 Loppukäyttäjän parametrien yleiskatsaus Toiminto Parametrin imi Käyttötiedot Huoltokytkin HuoltoKytkin Automaattinen / Pysäytys Ulkoinen käynnistys pysäytys UlkoinenPysäytys Automaattinen / I - Pysäytys Pakkokäyttö PakkoKäyttö Päällä/pois I - Laajennettu käyttö (HMI LaajennettuKäyttö Päällä/pois Käynnistys pysäytys) Tämän hetkinen käyttötila Op Mode: Poissa päältä / I - säästö / mukavuus Tulopuhallintyyppi TuloPuhTyyppi: PrsI,PrER,Cvol,CO Cvol I - 2, PrEs Poistopuhallintyyppi PoistoPuhKäyttö PrsI,PrER,Cvol,CO Cvol I - 2, PrEs Ohjaustyyppi: SäädinTyyppi: Sup,Dif,Comp, Ext I - Käyttöasetus Käyttö C I - Ulkolämpötila UlkoLämpötila C I - Tuloilman lämpötila TuloIlmaLämpötila C I - Huoneen tai poistoilman Huone/PoistoilmaLämpöt C I - lämpötila Lämmön talteenoton jäätymisen LTOJäätymisLämpöt C I - esto Veden jäätymislämpötila VedenJäätLämpöt C I - Ulostulosignaali akun jäähdytys JäähdytysVenttiili % I - Ulostulosignaali DX1 jäähdytys DX1 Pois, Päällä I - Ulostulosignaali DX2 jäähdytys DX2 Pois, Päällä I - Lämmön talteenoton LämmönTalteenotto % I - pelti/roottori Lämmitysventtiili Lämmitysventtiili % I - Lämmityspumppu LämpöPumppu Pois, Päällä I - Leveä pulssimoduuli, PWMLämmitysPatteri % I - lämmittimen akku Sähkölämmitin toinen vaihe SähköLämmitinAskel2 Pois, Päällä I - Sähkölämmitin kolmas vaihe SähköLämmitinAskel3 Pois, Päällä I - Tuloilman varsinainen asetus TuloilmVars Virtaus => l/s Paine => Pa Poistoilman varsinainen asetus PoistoilmanVars Alue Virtaus => l/s Paine => Pa Tuloilman painetunnistin l/s Pa Tulo Virtaus => l/s Paine => Pa Poistoilman painetunnistin l/s Pa Poisto Virtaus => l/s Paine => Pa Laajennettu ohjaussignaali tulo FIPrCO2Tulo % I - Yksikkö l/sl /s Pa l/s / Pa l/s / Pa l/s / Pa Vakioarvo Lue 1 I - I - I - I I Muuta 2 Osio /102

26 Toiminto Parametrin imi Laajennettu ohjaussignaali FIPrCO2Poisto % I - poisto Tulopuhaltimen tuotto FU Tulopuhallin % I - Poistopuhaltimen tuotto FU Poistopuhallin % I - Tulosuodattimen paine TuloSuodPaine Pa I - Poistosuodattimen paine PoistoSuodPaine Pa I - Alue Yksikkö Vakioarvo Lue 1 Muuta 2 Osio Valikko Ajoitin Päiväajoitin Parametrinimi Kytkentäkohta 1 T1 00: : / Aktiivinen Kytkentäkohta 2 T2 00: : / Aktiivinen Kytkentäkohta 3 T3 00: : / Aktiivinen Kytkentäkohta 4 T4 00: : / Aktiivinen Valikko Ajoitin Viikkoajoitin Parametrinimi Kytkentäkohta 1 T1 00: : / Aktiivinen Kytkentäkohta 2 T2 00: : / Aktiivinen Kytkentäkohta 3 T3 00: : / Aktiivinen Kytkentäkohta 4 T4 00: : / Aktiivinen Valikko Ajoitin Vuosiajoitin 5-10 Parametrinimi Kytkentäkohta 1 T1 00: : / Aktiivinen Kytkentäkohta 2 T2 00: : / Aktiivinen Kytkentäkohta 3 T3 00: : / Aktiivinen Kytkentäkohta 4 T4 00: : / Aktiivinen Kytkentäkohta 5 T5 00: : / Aktiivinen Valikko Ajoitin Vuosiajoitin 1-5 Parametrinimi Kytkentäkohta 6 T6 00: : / Aktiivinen Kytkentäkohta 7 T7 00: : / Aktiivinen Kytkentäkohta 8 T8 00: : / Aktiivinen Kytkentäkohta 9 T9 00: : / Aktiivinen Kytkentäkohta 10 T10 00: : / Aktiivinen Valikko Käyttötila Ohjaussyöte Parametrinimi I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O Laajennettu käyttö LaajennettuKäyttö Pois / Päällä I 4.3 Pakkokäyttö PakkoKäyttö Pois / Päällä I /102

27 Toiminto Parametrin imi Ulkoinen käynnistys pysäytys UlkoinenPysäytys Automaattinen / Päällä HMI Käynnistys pysäytys LaajennettuKäyttö Automaattinen / Päällä Valikko Käyttötila Varsinainen arvo Parametrinimi Alue Yksikkö Vakioarvo Lue 1 Muuta 2 Osio I 4.5 I 4.6 Huoneen/poistoilman lämpötila Huone/PoistoilmaLämpöt C I 4.7 Ulkolämpötila UlkoLämpötila C I 4.8 Tuloilman lämpötila TuloIlmaLämpötila C I 4.9 Veden jäätymishälytyksen VedenJäätLämpöt C I 4.10 lämpötila Jäätymisestosuojan lämpötila LTOJäätymisLämpöt C I 4.11 Tuloilman paine TuloilmaPaine Pa I 4.12 Poistoilman paine PoistoilmaPaine Pa I 4.13 Tuloilman virtaus Tuloilmamäärä l/s I 4.14 Poistoilman virtaus Poistoilmamäärä l/s I 4.15 Laajennettu syöttö tulo TuloilmaCO % I Laajennettu syöttö poisto PoistoilmaCO % I Tulosuodattimen paine TuloSuodPaine Pa I 4.16 Poistosuodattimen paine PoistoSuodPaine Pa I 4.17 Lämmön talteenoton jäätymisen LTOJäätymisLämpöt C I esto Valikko Käyttötila Digitaaliset ulostulot Parametrinimi Lämmityspumppu LämpöPumppu Pois / Päällä I P 4.18 Sähkölämmitin toinen vaihe SähköLämmitinAskel2 Pois / Päällä I P 4.19 Sähkölämmitin kolmas vaihe SähköLämmitinAskel3 Pois / Päällä I P 4.20 Puhaltimet: Puhaltimet Poissa / vaihe 1 / I P 4.21 vaihe 2 Ulkoilmapelti UlkoilmaPelti Pois / Päällä I P 4.22 Jäähdytys vaihe 1 DX1 Pois / Päällä I P 4.23 Jäähdytys vaihe 2 DX2 Pois / Päällä I P 4.24 Hälytyksen kiireellisyys A A-Hälytys OK / hälytys I P 4.25 Hälytyksen kiireellisyys B B-Hälytys OK / hälytys I P 4.26 Valikko Käyttötila Ulostulojen Ohjaussignaalit Parametrinimi Ulostulon signaali jäähdytys JäähdytysVenttiili % I P 4.27 Ulostulon signaali lämmön LämmönTalteenotto % I P 4.28 talteenotto Ulostulosignaali Lämmitysventtiili % I P 4.29 lämpöventtiili/akku Ulostulon signaali lämpö. Akku ElecHeater % I P 4.30 SSR Taajuusmuunnin tuloilma FU Poistopuhallin % I P 4.31 Taajuusmuunnin poistoilma FU Tulopuhallin % I P 4.32 Tulovirtauksen osoitus TuloIlmamInd % I P 4.33 Poistoilman osoitus PoistoilmamInd % I P 4.34 Valikko Käyttötila Käyttöaikalaskuri Parametrinimi Käyttöaikalaskuri Käyttöaikalaskuri xxxx h I P 4.35 Laskurin nollaus LaskurinNollaus Ei / Kyllä I P 4.36 Käyttötunnit Käyttötunnit xxxx h I P 4.37 Valikko Käyttötila LTO-Hyötysuhde Parametrinimi 27/102

28 Toiminto Parametrin imi Alue Yksikkö Vakioarvo Lue 1 Muuta 2 Osio Tämän hetkinen hyötysuhde LTOHyötysLask Pois / Päällä I 4.38 Lämmön talteenoton LTO-Hyötysuhde % I 4.39 hyötysuhde Valikko Ohjaintyyppi Parametrinimi Ohjaustyyppi: Poisto/HuoneIlma, Tuloilma, FRT, Comp Tuloilma I 4.40 Valikko Pääohjain Parametrinimi Tämän hetkinen asetus Käyttö C I 4.41 Tämän hetkinen mitattu arvo Käyttöalue C I 4.42 Päivitysasetus PäivitysAset I 4.43 Mukavuusasetus lämmitys Lämmitys C 20.0 I B 4.44 Mukavuusasetus jäähdytys Jäähdytys C 22.0 I B 4.45 Taloudellisuusasetus lämmitys LämmitysSäästö C 18.0 I B 4.46 Taloudellisuusasetus jäähdytys JäähdytysSäästö C 24.0 B 4.47 Vähimmäislämpötila MinComNZone C 2.0 P P 4.48 lämmityksen ja jäähdytyksen välillä - Mukavuus Vähimmäislämpötila MinEcoNzone C 4.0 P P 4.48 lämmityksen ja jäähdytyksen välillä - Taloudellisuus Vähimmäislämpötila MinUnocNZone C 10.0 P P 4.48 miehittämättömän tilan lämmityksen ja jäähdytyksen välillä Valikko Tuloilman vähimmäis/enimmäislämpötila Parametrinimi Tuloilman lämpötila TuloIlmaLämpötila C - I 4.49 Tuloilman asetus TuloIlma C - I 4.50 Toiminto Parametrinim i Syöttöilman SyöttöIlmanMinLämpö C 15.0 I B 4.51 vähimmäislämpötila Syöttöilman enimmäislämpötila SyöttöIlmanMaxLämpö C 30.0 I B 4.52 Talvikompensaation käynnistys KompKäyTalvi C 10.0 I Talvikompensaation pysäytys KompSeisTalvi C I Kesäkompensaation käynnistys KompKäyKesä C 20.0 I Kesäkompensaation pysäytys KompSeisKesä C 30.0 I Kesäkompensaation erotus KompKesäKäyttö K -2.0 I Talvikompensaation erotus KompTalviKäyttö K 2.0 I Vain teksti HMI:ssa WithDisplacementVent: Deltalämmitys DeltaLämmitys K 0.0 I Deltajäähdytys DeltaJäähdytys K 0.0 I Valikko TuloPuhTyyppi Parametrinimi Tulopuhallintyyppi: TuloPuhTyyppi: PrsI, PrER. Cvol, CO2, PrES Valikko PoistoPuhKäyttö Parametrinimi Poistopuhallintyyppi: PoistoPuhKäyttö: PrsI, PrER. Cvol, CO2, PrES Valikko IlmamääräSäädin Parametrinimi Alue Yksikkö Vakioarvo Lue 1 Muuta 1 Osio l/s / Pa I l/s / Pa I /102

29 Toiminto Parametrinim i Tuloilman ilmamäärän asetus ActualStpSu l/s - I Poistoilman ilmamäärän asetus ActualStpEx l/s - I Tämän hetkinen tuloilman Tuloilmamäärä l/s - I ilmamäärä Tämän hetkinen poistoilman Poistoilmamäärä l/s - I ilmamäärä Tuloilmamäärä hidas asetus TuloIlmaHidasStp l/s 200 I B 4.67 Tuloilmamäärä nopea asetus TuloIlmaNopeaStp l/s 800 I B 4.68 Poistoilmamäärä hidas asetus PoistoIlmaHidasStp l/s 200 I B 4.69 Poistoilmamäärä nopea asetus PoistoIlmaNopeaStp l/s 800 I B 4.70 Valikko PaineSäädin Parametrinimi Tuloilman paineasetus ActSetpSu Pa I Poistoilman paineasetus ActualStpEx Pa I Tämän hetkinen tuloilman paine TuloilmaPaine Pa I Tämän hetkinen poistoilman PoistoilmaPaine Pa I paine Tuloilman paineen matala TuloPaineMatalaStp Pa I B 4.75 asetus Tuloilman paineen korkea TuloPaineKorkeaStp Pa I B 4.76 asetus Poistoilman paineen matala PoistoPaineMatalaStp Pa I B 4.77 asetus Poistoilman paineen korkea PoistoPaineKorkeaStp Pa I B 4.78 asetus Tuloilmamäärän raja TuloilmamääräRaja Ei / Kyllä I B 4.79 Tuloilmamäärän vähimmäisraja TuloMinRaja l/s 200 I B 4.80 Tuloilmamäärän enimmäisraja TuloMaxRaja l/s 800 I B 4.81 Poistoilmamäärän raja PoistoilmamääräRaja Ei / Kyllä I B 4.82 Poistoilmamäärän PoistoMinRaja l/s 200 I B 4.83 vähimmäisraja Poistoilmamäärän enimmäisraja PoistoMaxRaja l/s 800 I B 4.84 Valikko CO2Säädin Parametrinimi Alue Yksikkö Vakioarvo Lue 1 Muuta 1 Osio Tuloilman CO2-asetus ActSetpSuCO I Poistoilman CO2-asetus ActSetpExCO I Tämän hetkinen tuloilman CO2- TuloilmaCO % - I määrä Tämän hetkinen poistoilman PoistoilmaCO % - I CO2-määrä Tuloilman CO2-määrän matala TuloCO2MatalaStp % 50 I B 4.89 asetus Tuloilman CO2-määrän korkea TuloCO2KorkeaStp % 70 I B 4.90 asetus Poistoilman CO2-määrän matala PoistoCO2MatalaStp % 50 I B 4.91 asetus Poistoilman CO2-määrän korkea PoistoCO2KorkeaStp % 70 I B 4.92 asetus Tuloilmamäärän raja TuloilmamääräRaja Ei / Kyllä Ei I B 4.93 Tuloilmamäärän vähimmäisraja TuloMinRaja l/s 200 I B 4.94 Tuloilmamäärän enimmäisraja TuloMaxRaja l/s 800 I B 4.95 Poistoilmamäärän raja PoistoilmamääräRaja Ei / Kyllä Ei I B /102

30 Toiminto Parametrinim i Poistoilmamäärän PoistoMinRaja l/s 200 I B 4.97 vähimmäisraja Poistoilmamäärän enimmäisraja PoistoMaxRaja l/s 800 I B 4.98 Valikko HälytysHistoria Parametrinimi Valikko Salasana Parametrinimi Sisään kirjautuminen SisäänKirjautuminen Ulos kirjautuminen UlosKirjautuminen Salasanan vaihto SalasananVaihto Alue Yksikkö Vakioarvo Lue 1 Muuta 1 Osio Lue: Salasana, joka valtuuttaa lukemaan arvon Alue: Salasana, joka valtuuttaa lukemaan ja/tai vaihtamaan arvon 30/102

31 Yleiskatsaus HVAC-teknikon parametreista Toiminto Parametrini mi Alue Yksikkö Vakioarvo Lue 1 Muuta 1 Osio Valikko Kokoonpano Tunnistimet Parametrinimi Huonelämpötilan uudelleensäätö HuoneLämpötilaCorr K 0.0 P P 5.1 Ulkolämpötilan uudelleensäätö UlkoLämpötCorr K 0.0 P P 5.1 Tuloilman lämpötilan TuloilmaLämpötCorr K 0.0 P P 5.1 uudelleensäätö Jäätunnistimen lämpötilan VedenJäätLämpCorr K 0.0 P P 5.1 uudelleensäätö Jäätymiseston lämpötilan HRCFroCorr K 0.0 P P 5.1 uudelleensäätö HMI:ssa olevan arvon muutoksen l/s Pa Hyst P P 5.1 viive Valikko Kokoonpano Ohjaustila Parametrinimi Lämpötilasäätimen tyyppi LämpötilaSäädinTyyppi Comp/Ext/Sup/Dis Sup P P 5.3 p Ilmanlämmittimen tyyppi LämmitysRekisteri Vesi / Sähkö - P P 5.4 Sähkölämmittimen askelmäärä SähköPatteriAskeleet 1 / 2 / 3 2 P P 5.5 Jäähdytystila JäähdytysTila DXl/DXb/0-10 DXl P P 5.6 Lämmönvaihtimen tyyppi TyyppiOfHX Rot/Plt - P P 5.7 Tulopuhaltimen ohjaustyyppi TuloPuhTyyppi PrsI/PrER/Cvol/CO 2/PrES Poistopuhaltimen ohjaustyyppi PoistoPuhKäyttö PrsI/PrER/Cvol/CO 2/PrES Cvol (Virtau s) Cvol (Virtau s) P P 5.8 P P 5.9 Ulkoisten tunnistimien lukumäärä PuhAntutriNro 2/1-Sa/1-Ea 2 P P 5.10 Yhdellä tunnistimella: Tulon ja 1Sens2ndFan%Diff % 50 P P 5.11 lähdön nopeusero Sisäinen painetunnistin maks. IntPresSensMax Pa 500 P P 5.12 Ulkoinen painetunnistin maks. ExtPresSensMax Pa 300 P P 5.13 Tulitila TuliTila Poissa/ExtF/Norm Poissa P P 5.14 aali päältä Poistopuhaltimen tulinopeus PoistoPuhallinTuliNop eus % 80 P P 5.15 Valikko Kokoonpano Ohjausparametrit Parametrinimi Pääohjaimelle PääOhjauskeskus KP TN Jäähdytysohjaimelle 0-10VJäähdytysSäädin KP TN DX-jäähdytinohjain Lämmön talteenoton jäähdytysohjain Katso osio: Valikko Parametrit DX-Jäähdytin LTJäähdytysSäädin TD KP TN TD P P 5.16 P P 5.16 P P /102

32 Toiminto Parametrini mi Vesilämpöpatterille 0-10VLämpötilaSäädin KP TN TD Alue Yksikkö Vakioarvo Lue 1 Muuta 1 Osio P P 5.16 Sähkölämpöpatterille SähkLämpötilaSäädin KP TN TD Pulssileveyden aika SähköPWMAika s 30.0 P P Lyhyin sähköakun päälläoloaika SähköMinPäällä m 2.0 P P Lyhyin sähköakun sammutettuna SähköMinPois m 2.0 P P P P 5.16 oloaika Lämmönvaihtimen ohjaimelle LTO-Lämpösäädin KP 10.0 P P 5.16 TN TD 0.0 Puhaltimien hidastussäätimelle PuhHidastusSääd KP 10.0 P P 5.16 TN TD 0.0 Jäätymisestonsuojauksen Jäätymisvaht KP 20.0 P P 5.16 ohjaimelle TN 0.0 TD 0.0 Tulopuhaltimen ilmamäärän IlmamäärSäädTulo KP 0.04 P P 5.16 säätimelle TN 30.0 TD 0.0 Poistopuhaltimen ilmamäärän IlmamäärSäädPoisto KP 0.04 P P 5.16 säätimelle TN 30.0 TD 0.0 Tuloilman paineensäätimelle PaineSäädTulo KP 0.03 P P 5.16 TN 30.0 TD 0.0 Poistoilman paineensäätimelle PaineSäädPoisto KP 0.03 P P 5.16 TN 30.0 TD 0.0 Tuloilman CO2-määrän ohjain CO2Tulosäädin KP 0.30 P P 5.16 TN 30.0 TD 0.0 Poistoilman CO2-määrän ohjain CO2Poistosäädin KP 0.30 P P 5.16 TN 30.0 TD 0.0 Valikko Parametrit Parametrinimi Automaattivaihto tulon ja poiston AutoPoisto/TuloC/O Ei, Kyllä Ei P P 5.17 välillä Vaihtolämpötila Poisto/Tulo SA/EAAutoC/O C 17.0 P P 5.18 Valikko Parametrit Puhallin Parametrinimi Viivästetty poistoilmapuhaltimen PoistoPuhStrtDly s 30.0 P P 5.19 käynnistys Viivästetty tuloilmapuhaltimen TuloPuhStrtDly s 30.0 P P 5.20 käynnistys Jälkipuhallusaika PuhYliajo minuut 2.0 P P 5.21 tia Matalan tuloilman lämpötilan hidas PuhallinMatalaLämpö Päällä/pois 5.22 puhallus 32/102
