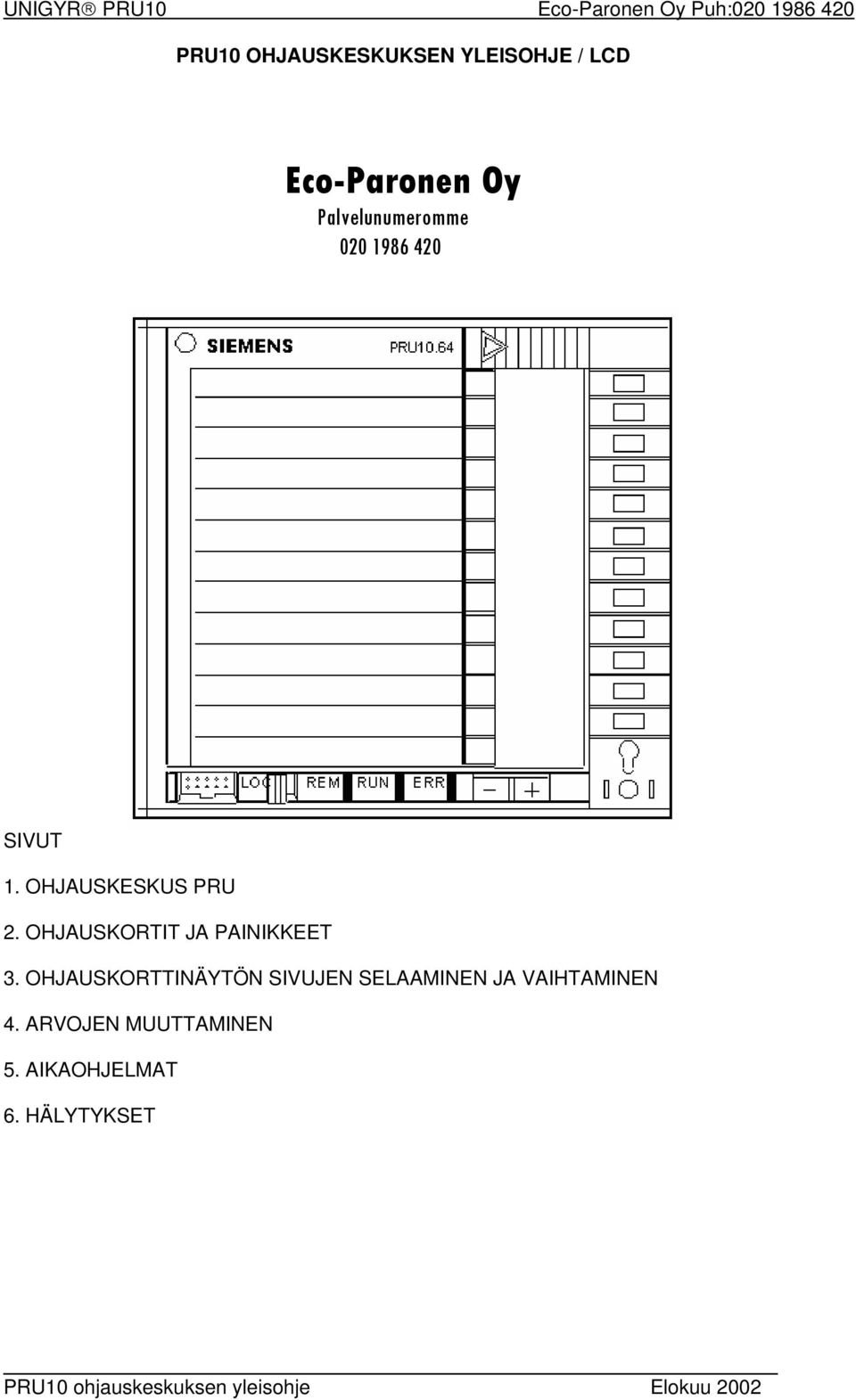

1 UNIGYR PRU10 Eco-Paronen Oy Puh: PRU10 OHJAUSKESKUKSEN YLEISOHJE / LCD Eco-Paronen Oy Palvelunumeromme SIVUT 1. OHJAUSKESKUS PRU. OHJAUSKORTIT JA PAINIKKEET 3. OHJAUSKORTTINÄYTÖN SIVUJEN SELAAMINEN JA VAIHTAMINEN 4. ARVOJEN MUUTTAMINEN 5. AIKAOHJELMAT 6. HÄLYTYKSET PRU10 ohjauskeskuksen yleisohje Elokuu 00

2 1. OHJAUSKESKUS PRU Keskuksessa on läpinäkyvä, lukittava kansi joka avataan avainta (oikeassa alakulmassa) kääntämällä vasemmalle n. 1/4-osa kierrosta. Kannen alla on LCD-ohjauskorttinäyttö. Ohjauslaitteessa on oikealla sivustalla kaksitoista komentopainiketta sekä alareunassa plus- ja miinuspainikkeet. Laitetta käytetään vasemman puoleisella näytöllä näkyvien ohjauskortien ja komentopainikkeiden avulla.. OHJAUSKORTIT JA PAINIKKEET Jokaiselle ohjauskorttinäytölle voidaan ohjelmoida max. 1 riville erilaisia toimintoja tai tietoja, joiden muuttamiseen käytetään vastaavan rivin komentopainiketta ja tarvittaessa alareunassa olevia plus-/miinus painikkeita. Jos rivin alussa on # merkki, kyseisen rivin arvo on vain luettavissa, joten sen arvoa ei voida muuttaa (esim. ulkolämpötilan mittausarvo). Kun ohjauskeskuksen kansi on kiinni, näytössä on ns. nollasivun tiedot, vaikka ohjauskorttinäytössä olisi jokin muu sivu valittuna. Tästä syystä olisi suositeltavaa valita nollasivu korttinäyttöön ennen kannen sulkemista. Sivu 1

3 +/- painikkeita painettu kerran +/- painikkeita painettu kaksi kertaa 3. OHJAUSKORTTINÄYTÖN SIVUJEN SELAAMINEN JA VAIHTAMINEN Kun ohjauskeskuksen kansi avataan on ohjauskorttinäytöllä viimeksi valitun kortin tiedot. Painamalla + ja - painikeitta päästään sivuja selaamaan eten- ja taaksepäin. Painettaessa samanaikaisesti + sekä painiketta, saadaan ohjauskorttinäytölle luettelo sivuista otsikoineen ja vasemmanpuoleiseen näyttöön tulee sivunumerot. Painettaessa halutun sivun rivillä olevaa komentopainiketta sivu tulee näytölle. Painettaessa samanaikaisesti +/- painikkeita kahdesti saadaan ohjauskorttinäytölle luettelo muista ohjauskeskuksista, mikäli kiinteistössä on useita ohjauskeskuksia. Kolme kertaa peräkkäin painettaessa + ja painikkeita tulee näytölle valikko, josta mm. alakeskuksen kielen valinta. Tämän sivun arvoja ei suositella muutettaviksi. 4. ARVOJEN MUUTTAMINEN Valitaan ohjauskorttinäyttöön sivu, jolla haluttu tieto on. Oikeanpuoleiseen näyttöön tulee kyseiselle sivulle rivikohtaisesti sen hetkiset mittaus- ja asetusarvot. Arvon muuttaminen tapahtuu painamalla kerran kyseisen rivin komentopainiketta, jolloin se alkaa vilkkua ja arvoa muutetaan painamalla alareunassa olevilla +/- painikkella halutuksi. Arvo hyväksytään painamalla komentopainiketta uudelleen, jolloin kyseinen arvo lopettaa vilkkumisen ja arvo astuu voimaan. Alakeskus: AK 01 TC10 Tuloilman lt säätö: Asetusarvo C (lämmitys) TC10 Tuloilman asetusarvo: Laskettu C TE00 Ulkoilman lämpötila: Mittausarvo C TE10 Tuloilman lämpötila: Mittausarvo C AIKAOHJELMAT Sivu

4 Valitaan ohjauskorttinäyttöön sivu, jolla haluttu aikaohjelma on. Aikaohjelman ylimmällä rivillä on päivänumero (1=ma, =ti jne). Seuraavalla rivillä on kyseisen päivän tapahtumat, eli 1=ensimmäinen, =toinen tapahtuma jne. Kolmannella rivillä on tapahtumaa vastaava kellonaika sekä seuraavalla rivillä mitä kyseisenä kellonaikana pitää tapahtua (esim. 0=pois, 1=päälle tai vaihtoehtoisesti 0=seis, 1=puolinopeus ja =täysinopeus). Kopiointi rivillä on mahdollista kopioida tehty tapahtuma toiselle päivälle. Seuraavalla rivillä on #Voimassaoleva ohjauskäsky, missä numero ilmoittaa mikä on SEN HETKINEN AIKAOHJELMAN OHJAUSKÄSKY, ELI EI KOKO PÄIVÄN AIKAOHJELMAA Esimerkiksi jos keskiviikkona halutaan koneen pysähtyvän kello19.15, tulee näytössä olla seuraava informaatio: Päivänumero =3 (keskiviikko) Tapahtuma = (toinen tapahtuma, ensimmäinen oli koneen käynnistyminen) Aika =19:15 (haluttu kytkentäaika) Käsky =0 (0=pois, 1=1/-nopeus, =1/1-nopeus) Alakeskus: VAK 01 TK10 Aikaohjelma: Päivä: 1=ma...7=su, 8=lo, 9=va Tapahtumanumero: max 6 tapahtumaa/päivä Tapahtuman: Kytkentäaika; hh.mm Ohj.käsky; 0=seis 1=1/ =1/1 Voimassaolo; 0=ei 1=kyllä -- Tapahtuman kopiointi päivälle nro... Aikaohjelman ohjauskäsky: 0=seis 1=1/- =1/1-nopeus Koska UNIGYR-järjestelmällä voidaan ohjata erilaisia ohjauspisteitä, kuten kiukaita ja ovia, on huomioitava aina, mitä käskyt 0, 1 ja tarkoittavat. Käskyllä 0 on ohjauspiiri jännitteetön, käskyillä 1 ja ohjauspiirit ovat jännitteellisiä. 6. HÄLYTYKSET Sivu 3

5 Kun ohjauskeskuksessa on kuittaamattomia hälytyksiä, vilkkuu PRU:n alareunassa oleva punainen ERR-merkkilamppu. Ohjauskortiston nollasivun (tai kun PRU:n kansi on kiinni) alimmalla rivillä lukee YHTEISHÄLYTYS, KATSO XX.SIVUNUMERO ja näytössä vilkkuu jokin numeroyhdistelmä. Pisteen jälkeen oleva numero osoittaa millä ohjauskortiston sivulla kyseinen hälytys on luettavissa (esim eli ohjauskortiston sivulla numero 7 on syy miksi punainen ERR-merkkivalo vilkkuu). VAK..HÄLYTYS SIVULLA NUMERO: Katso kaksi viimeistä numeroa 0.07 INFO Ad 1 Pg 0 Aseta kyseinen korttisivu ( pg xx ) ohjauskorttinäyttöön niin hälyttävän pisteen kohdalla vilkkuu tumma neliö. Hälytyksen kuittaus tapahtuu painamalla kyseistä komentopainiketta jolloin neliö palaa jatkuvasti. Kun vika on poistunut poistuu myös neliö näytöstä. Vastaavasti jos alakeskuksessa on vain kuitattuja hälytyksiä, palaa punainen merkkilamppu jatkuvasti. Jos kyseessä on jonkin moottorin RISTIRIITAHÄLYTYS, se kuitataan kuten edellä, mutta kun vika on korjattu poistuu hälytys. TK10 Ristiriita Hälytys ja kuittaus Sivu 4

6 Sivu 5
