ACH550. Käyttäjän opas ACH taajuusmuuttajat
|
|
- Hannele Salminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

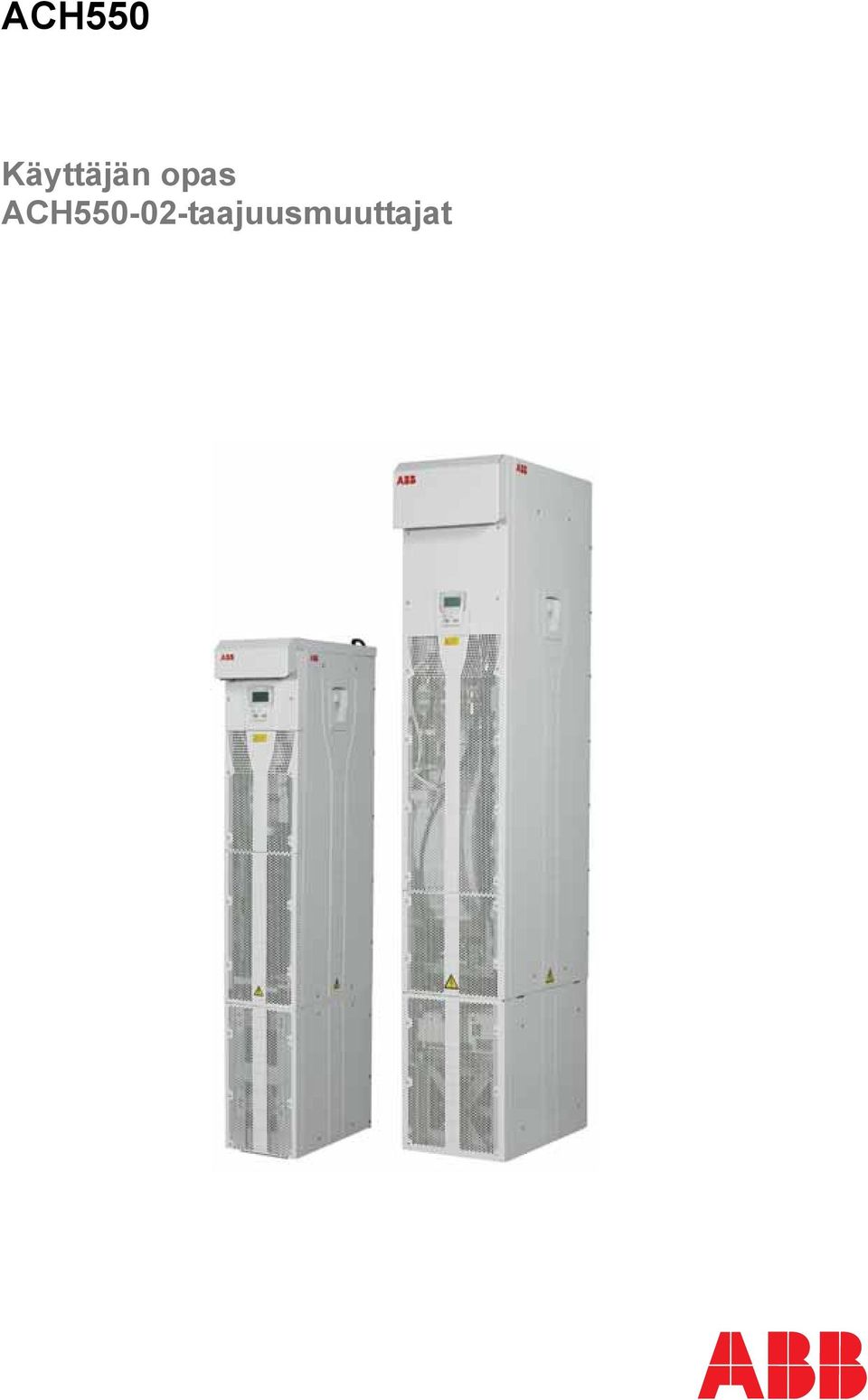

1 ACH550 Käyttäjän opas ACH taajuusmuuttajat
2 ACH taajuusmuuttajien käyttöoppaat YLEISOPPAAT ACH User's Manual 3AFE (englanninkielinen) ACH550-UH User's Manual 3AUA (englanninkielinen) Safety Installation Start-up and control panel Application macros Serial communications Parameters Diagnostics Maintenance Technical data HVAC Info Guide CD 3AFE (englanninkielinen) Detailed product description Technical product description including dimensional drawings Cabinet mounting information including power losses Software and control User interfaces and control connections Complete options descriptions Spare parts Etc. Practical engineering guides PID & PFA engineering guides Dimensioning and sizing guidelines Diagnostics and maintenance information Etc. LISÄVARUSTEOPPAAT (toimitetaan lisävarusteen mukana) BACnet Protocol 3AUA (englanninkielinen) Embedded Fieldbus (EFB) Control 3AFE (englanninkielinen) OREL-01 Relay Output Extension Module User's Manual 3AUA (englanninkielinen) RETA-01 Ethernet Adapter Module User's Manual 3AFE (englanninkielinen) RETA-02 Ethernet Adapter Module User's Manual 3AFE (englanninkielinen) RLON-01 LonWorks Adapter Module User s Manual 3AFE (englanninkielinen) Tavanomainen sisältö Safety Installation Programming/Start-up Fault tracing Technical data HUOLTO-OPPAAT Guide for Capacitor Reforming in ACS50, ACS55, ACS150, ACS350, ACS550 and ACH550 3AFE (englanninkielinen)

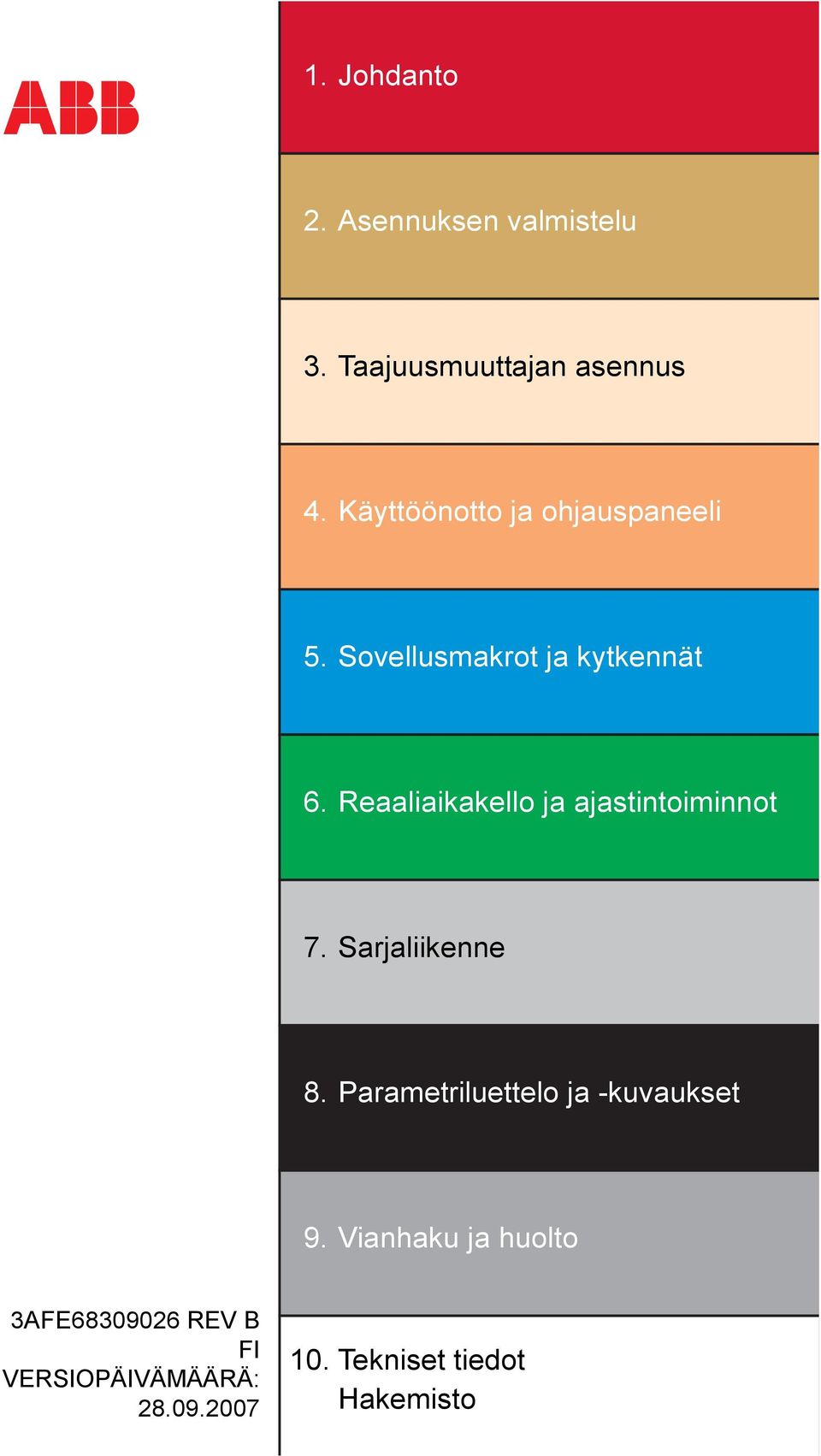

3 1. Johdanto 2. Asennuksen valmistelu 3. Taajuusmuuttajan asennus 4. Käyttöönotto ja ohjauspaneeli 5. Sovellusmakrot ja kytkennät 6. Reaaliaikakello ja ajastintoiminnot 7. Sarjaliikenne 8. Parametriluettelo ja -kuvaukset 9. Vianhaku ja huolto 3AFE REV B FI VERSIOPÄIVÄMÄÄRÄ: Tekniset tiedot Hakemisto
4
5 Sisällysluettelo 1. Johdanto... 5 Yleistä... 5 Yhteensopivuus... 5 Oppaan käyttö... 5 Kohderyhmä... 5 Varoitukset ja huomautukset... 6 Turvaohjeet... 6 Taajuusmuuttajapakkaus... 9 Taajuusmuuttajan siirtäminen Tuotteita ja palveluita koskevat tiedustelut Tuotekoulutus ABB Drivesin käyttöoppaita koskeva palaute Asennuksen valmistelu Yleistä Taajuusmuuttajan tunnistetiedot Runkokoko Moottorin tunnistetiedot Moottorin yhteensopivuus Sopiva ympäristö ja kotelointi Sopiva asennuspaikka Verkkoliitännät Terminen ylikuormitus- ja oikosulkusuoja Maasulkusuoja Hätäpysäyttimet Kaapelointi ja EMC-vaatimukset Kaapelointiohjeet Verkkokaapeli (syöttö) Moottori- ja syöttökaapelit Tehokertoimen kompensointikondensaattorit Moottorikaapeliin kytketyt laitteet Relelähtöjen suojaus ja induktiivisten kuormien aiheuttamien häiriöiden vaimentaminen

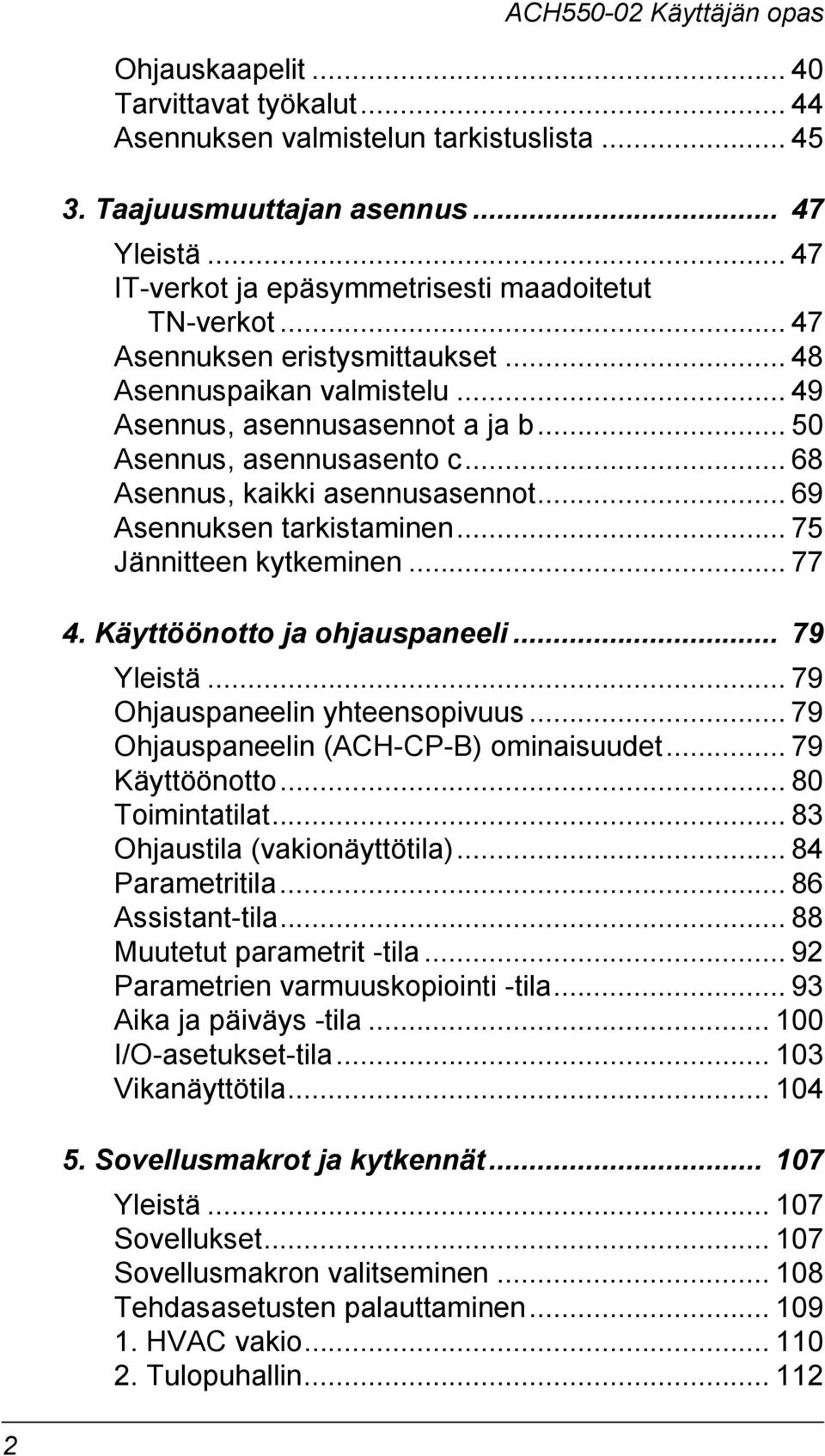

6 Ohjauskaapelit Tarvittavat työkalut Asennuksen valmistelun tarkistuslista Taajuusmuuttajan asennus Yleistä IT-verkot ja epäsymmetrisesti maadoitetut TN-verkot Asennuksen eristysmittaukset Asennuspaikan valmistelu Asennus, asennusasennot a ja b Asennus, asennusasento c Asennus, kaikki asennusasennot Asennuksen tarkistaminen Jännitteen kytkeminen Käyttöönotto ja ohjauspaneeli Yleistä Ohjauspaneelin yhteensopivuus Ohjauspaneelin (ACH-CP-B) ominaisuudet Käyttöönotto Toimintatilat Ohjaustila (vakionäyttötila) Parametritila Assistant-tila Muutetut parametrit -tila Parametrien varmuuskopiointi -tila Aika ja päiväys -tila I/O-asetukset-tila Vikanäyttötila Sovellusmakrot ja kytkennät Yleistä Sovellukset Sovellusmakron valitseminen Tehdasasetusten palauttaminen HVAC vakio Tulopuhallin
7 3. Poistopuhallin Jäähdytystornipuhallin Lauhdutin Paineenkorotuspumppu Vuorottelu Ajastin Huippuimuri Moottoripotentiometri PID 2 ohjearvo PID 2 ohjearvo vakionopeuksilla Ohitus (vain USA) Käsiajo Kaksijohdinanturin kytkentäesimerkki Reaaliaikakello ja ajastintoiminnot Yleistä Reaaliaikakello ja ajastintoiminnot Ajastimen käyttö Ajastimen käyttöesimerkki Sarjaliikenne Yleistä Järjestelmän yleiskuvaus Sisäänrakennettu kenttäväylä (EFB) Kenttäväyläsovitin (ULK FBA) Taajuusmuuttajan ohjausparametrit Viankäsittely Parametriluettelo ja -kuvaukset Yleistä Parametriryhmät Täydellinen parametriluettelo Vianhaku ja huolto Yleistä Vian ilmaiseminen Vikojen korjaaminen

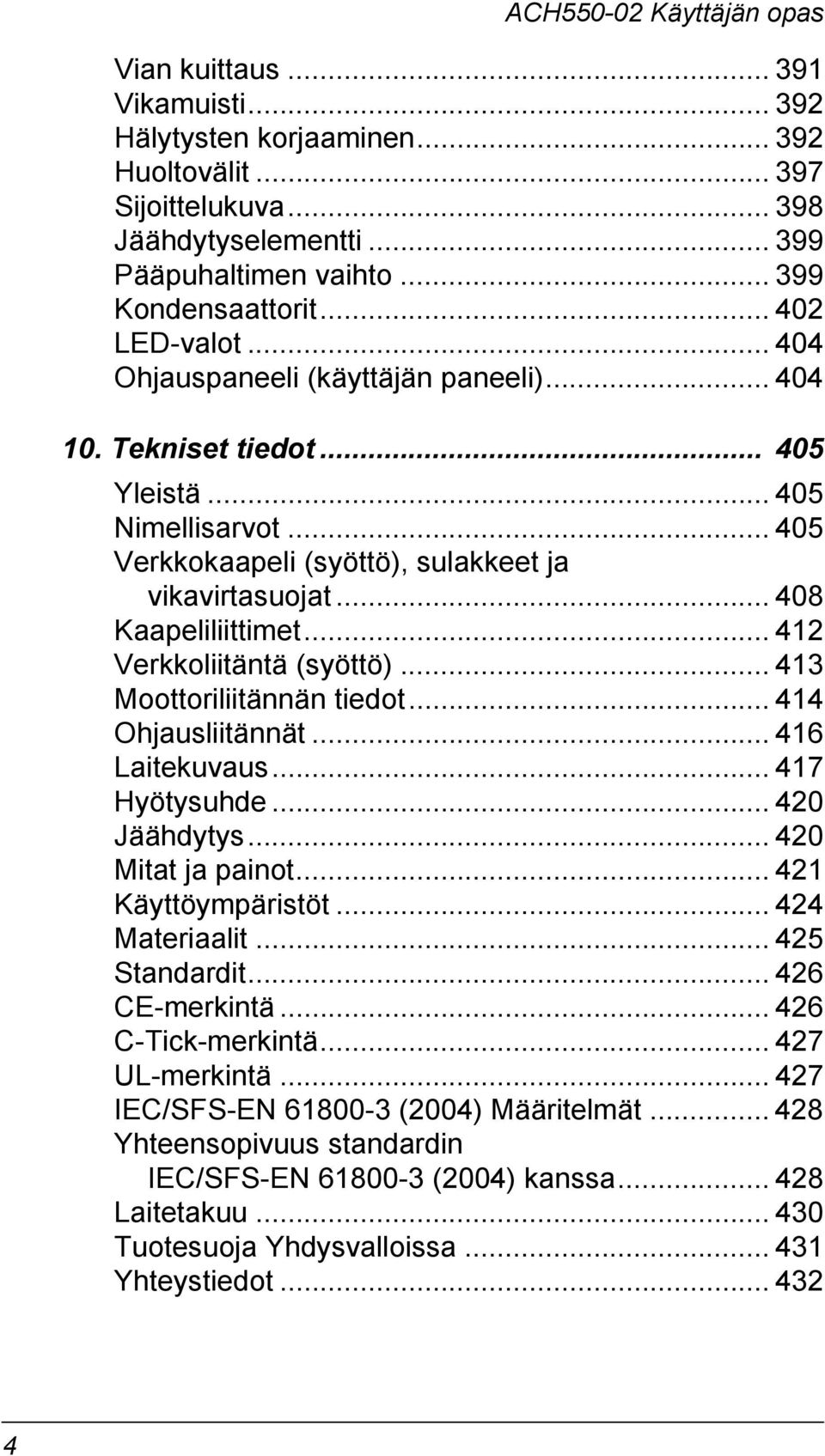

8 Vian kuittaus Vikamuisti Hälytysten korjaaminen Huoltovälit Sijoittelukuva Jäähdytyselementti Pääpuhaltimen vaihto Kondensaattorit LED-valot Ohjauspaneeli (käyttäjän paneeli) Tekniset tiedot Yleistä Nimellisarvot Verkkokaapeli (syöttö), sulakkeet ja vikavirtasuojat Kaapeliliittimet Verkkoliitäntä (syöttö) Moottoriliitännän tiedot Ohjausliitännät Laitekuvaus Hyötysuhde Jäähdytys Mitat ja painot Käyttöympäristöt Materiaalit Standardit CE-merkintä C-Tick-merkintä UL-merkintä IEC/SFS-EN (2004) Määritelmät Yhteensopivuus standardin IEC/SFS-EN (2004) kanssa Laitetakuu Tuotesuoja Yhdysvalloissa Yhteystiedot

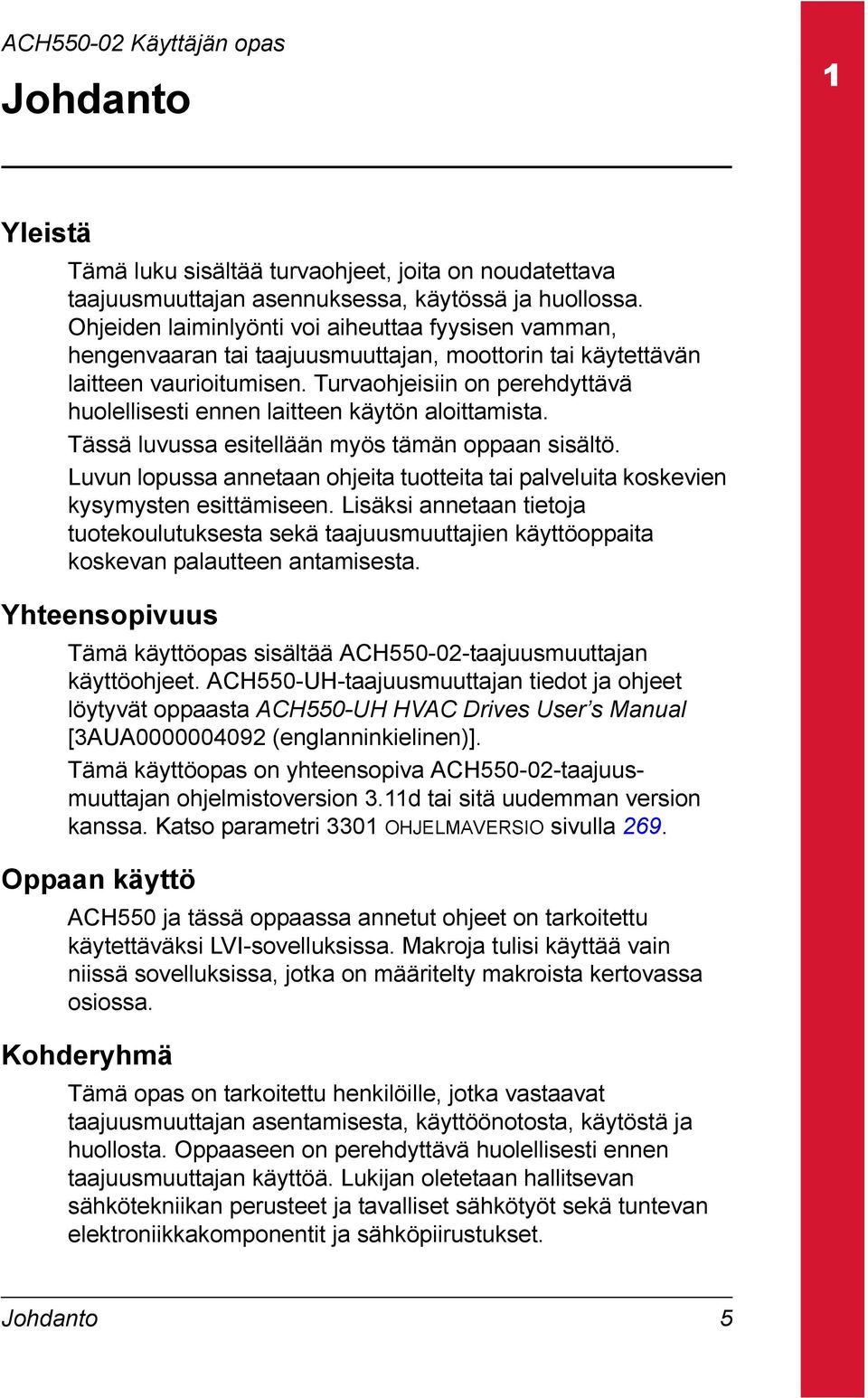

9 Johdanto Yleistä Tämä luku sisältää turvaohjeet, joita on noudatettava taajuusmuuttajan asennuksessa, käytössä ja huollossa. Ohjeiden laiminlyönti voi aiheuttaa fyysisen vamman, hengenvaaran tai taajuusmuuttajan, moottorin tai käytettävän laitteen vaurioitumisen. Turvaohjeisiin on perehdyttävä huolellisesti ennen laitteen käytön aloittamista. Tässä luvussa esitellään myös tämän oppaan sisältö. Luvun lopussa annetaan ohjeita tuotteita tai palveluita koskevien kysymysten esittämiseen. Lisäksi annetaan tietoja tuotekoulutuksesta sekä taajuusmuuttajien käyttöoppaita koskevan palautteen antamisesta. Yhteensopivuus Tämä käyttöopas sisältää ACH taajuusmuuttajan käyttöohjeet. ACH550-UH-taajuusmuuttajan tiedot ja ohjeet löytyvät oppaasta ACH550-UH HVAC Drives User s Manual [3AUA (englanninkielinen)]. Tämä käyttöopas on yhteensopiva ACH taajuusmuuttajan ohjelmistoversion 3.11d tai sitä uudemman version kanssa. Katso parametri 3301 OHJELMAVERSIO sivulla 269. Oppaan käyttö ACH550 ja tässä oppaassa annetut ohjeet on tarkoitettu käytettäväksi LVI-sovelluksissa. Makroja tulisi käyttää vain niissä sovelluksissa, jotka on määritelty makroista kertovassa osiossa. Kohderyhmä Tämä opas on tarkoitettu henkilöille, jotka vastaavat taajuusmuuttajan asentamisesta, käyttöönotosta, käytöstä ja huollosta. Oppaaseen on perehdyttävä huolellisesti ennen taajuusmuuttajan käyttöä. Lukijan oletetaan hallitsevan sähkötekniikan perusteet ja tavalliset sähkötyöt sekä tuntevan elektroniikkakomponentit ja sähköpiirustukset. Johdanto 5

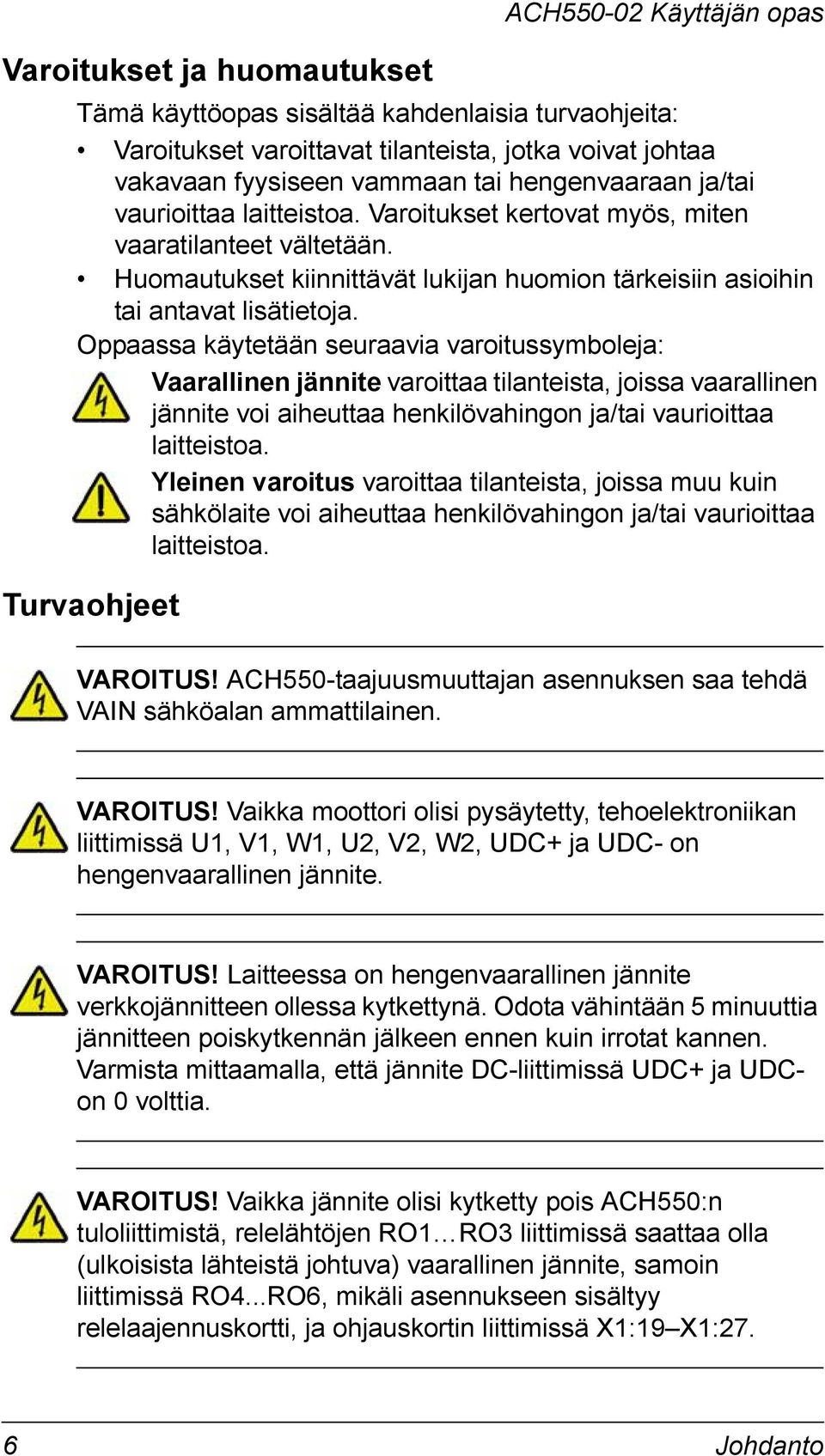

10 Varoitukset ja huomautukset ACH Käyttäjän opas Tämä käyttöopas sisältää kahdenlaisia turvaohjeita: Varoitukset varoittavat tilanteista, jotka voivat johtaa vakavaan fyysiseen vammaan tai hengenvaaraan ja/tai vaurioittaa laitteistoa. Varoitukset kertovat myös, miten vaaratilanteet vältetään. Huomautukset kiinnittävät lukijan huomion tärkeisiin asioihin tai antavat lisätietoja. Oppaassa käytetään seuraavia varoitussymboleja: Vaarallinen jännite varoittaa tilanteista, joissa vaarallinen jännite voi aiheuttaa henkilövahingon ja/tai vaurioittaa laitteistoa. Yleinen varoitus varoittaa tilanteista, joissa muu kuin sähkölaite voi aiheuttaa henkilövahingon ja/tai vaurioittaa laitteistoa. Turvaohjeet VAROITUS! ACH550-taajuusmuuttajan asennuksen saa tehdä VAIN sähköalan ammattilainen. VAROITUS! Vaikka moottori olisi pysäytetty, tehoelektroniikan liittimissä U1, V1, W1, U2, V2, W2, UDC+ ja UDC- on hengenvaarallinen jännite. VAROITUS! Laitteessa on hengenvaarallinen jännite verkkojännitteen ollessa kytkettynä. Odota vähintään 5 minuuttia jännitteen poiskytkennän jälkeen ennen kuin irrotat kannen. Varmista mittaamalla, että jännite DC-liittimissä UDC+ ja UDCon 0 volttia. VAROITUS! Vaikka jännite olisi kytketty pois ACH550:n tuloliittimistä, relelähtöjen RO1 RO3 liittimissä saattaa olla (ulkoisista lähteistä johtuva) vaarallinen jännite, samoin liittimissä RO4...RO6, mikäli asennukseen sisältyy relelaajennuskortti, ja ohjauskortin liittimissä X1:19 X1:27. 6 Johdanto

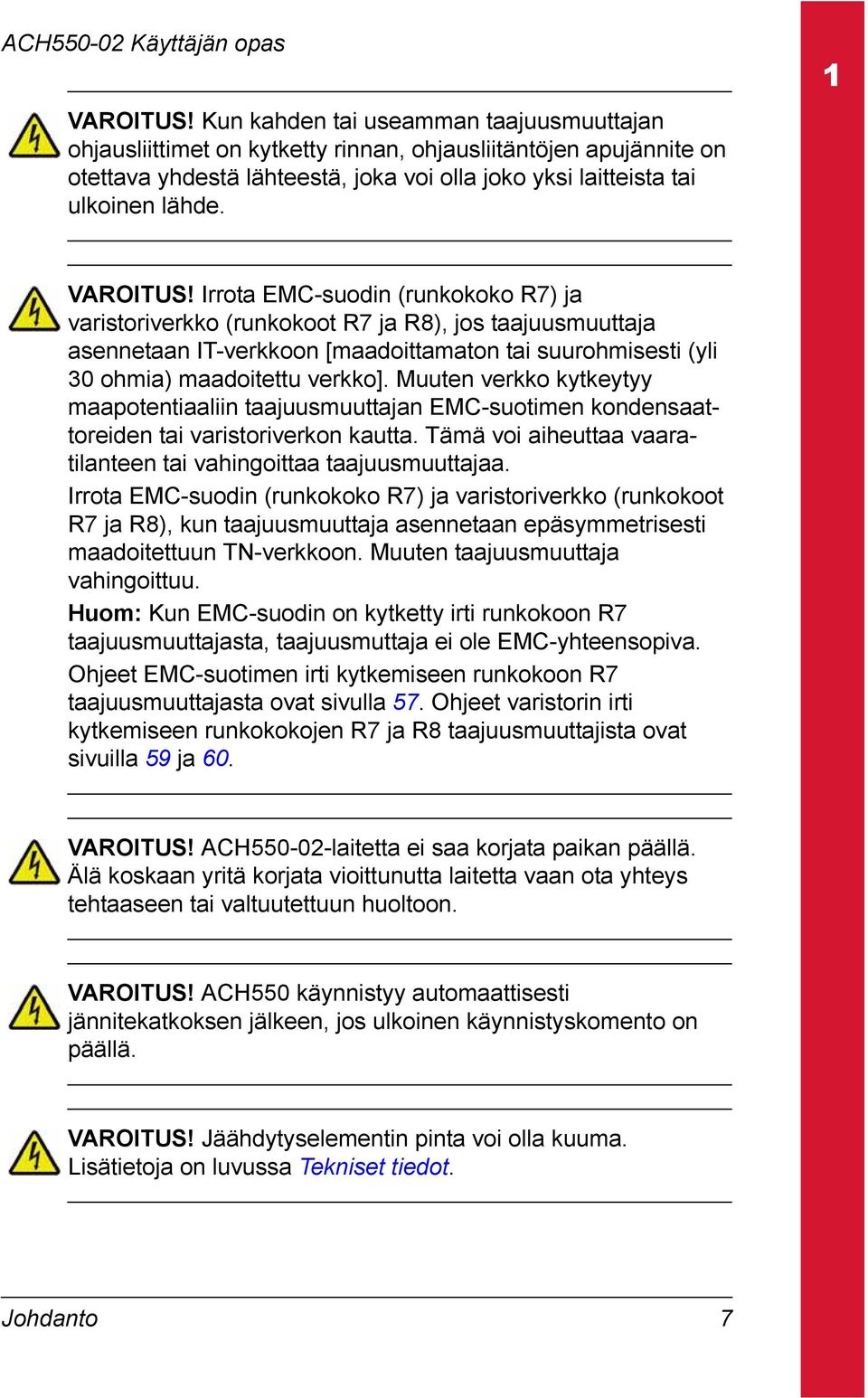

11 VAROITUS! Kun kahden tai useamman taajuusmuuttajan ohjausliittimet on kytketty rinnan, ohjausliitäntöjen apujännite on otettava yhdestä lähteestä, joka voi olla joko yksi laitteista tai ulkoinen lähde. VAROITUS! Irrota EMC-suodin (runkokoko R7) ja varistoriverkko (runkokoot R7 ja R8), jos taajuusmuuttaja asennetaan IT-verkkoon [maadoittamaton tai suurohmisesti (yli 30 ohmia) maadoitettu verkko]. Muuten verkko kytkeytyy maapotentiaaliin taajuusmuuttajan EMC-suotimen kondensaattoreiden tai varistoriverkon kautta. Tämä voi aiheuttaa vaaratilanteen tai vahingoittaa taajuusmuuttajaa. Irrota EMC-suodin (runkokoko R7) ja varistoriverkko (runkokoot R7 ja R8), kun taajuusmuuttaja asennetaan epäsymmetrisesti maadoitettuun TN-verkkoon. Muuten taajuusmuuttaja vahingoittuu. Huom: Kun EMC-suodin on kytketty irti runkokoon R7 taajuusmuuttajasta, taajuusmuttaja ei ole EMC-yhteensopiva. Ohjeet EMC-suotimen irti kytkemiseen runkokoon R7 taajuusmuuttajasta ovat sivulla 57. Ohjeet varistorin irti kytkemiseen runkokokojen R7 ja R8 taajuusmuuttajista ovat sivuilla 59 ja 60. VAROITUS! ACH laitetta ei saa korjata paikan päällä. Älä koskaan yritä korjata vioittunutta laitetta vaan ota yhteys tehtaaseen tai valtuutettuun huoltoon. VAROITUS! ACH550 käynnistyy automaattisesti jännitekatkoksen jälkeen, jos ulkoinen käynnistyskomento on päällä. VAROITUS! Jäähdytyselementin pinta voi olla kuuma. Lisätietoja on luvussa Tekniset tiedot. Johdanto 7

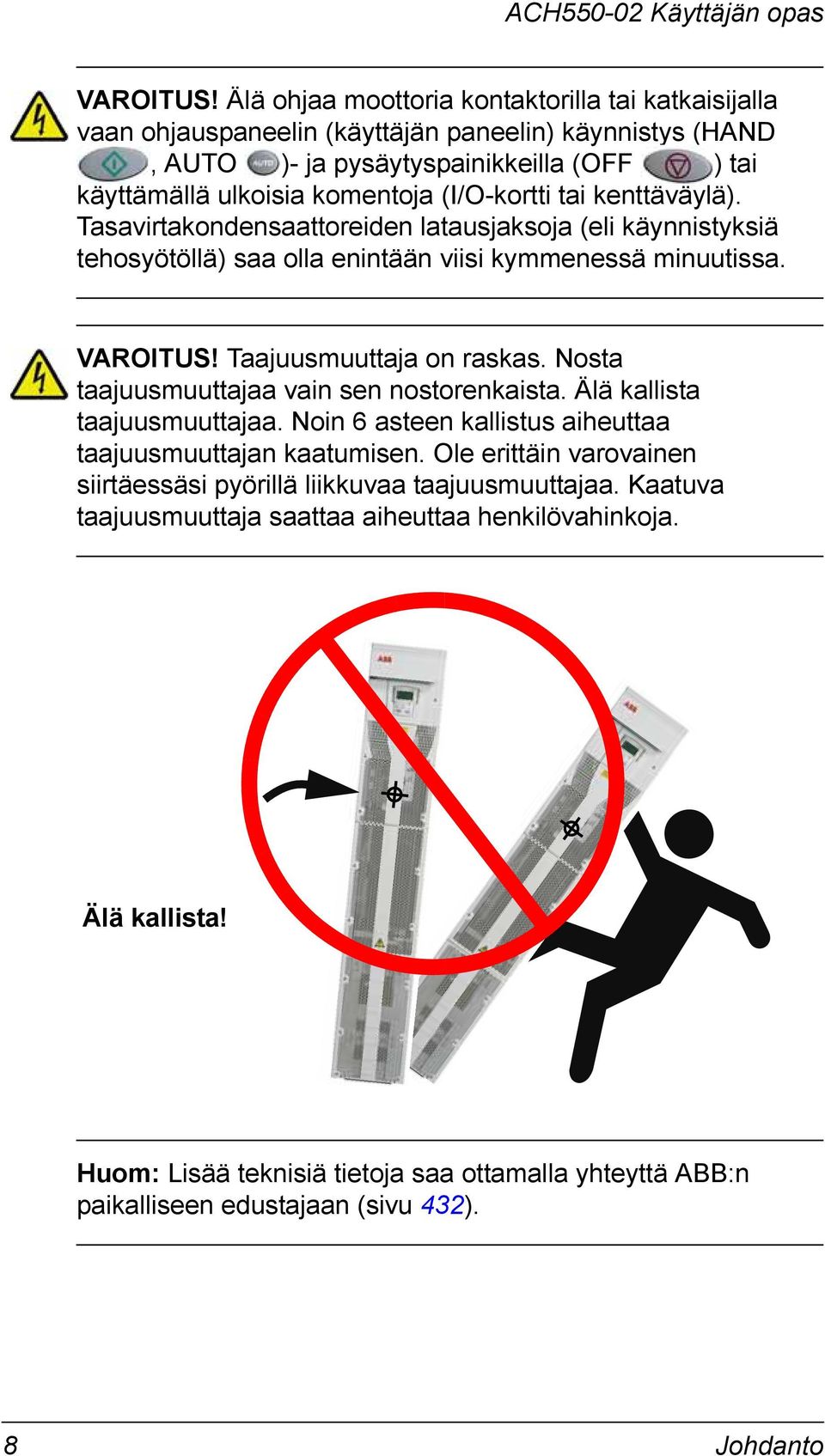

12 VAROITUS! Älä ohjaa moottoria kontaktorilla tai katkaisijalla vaan ohjauspaneelin (käyttäjän paneelin) käynnistys (HAND, AUTO )- ja pysäytyspainikkeilla (OFF ) tai käyttämällä ulkoisia komentoja (I/O-kortti tai kenttäväylä). Tasavirtakondensaattoreiden latausjaksoja (eli käynnistyksiä tehosyötöllä) saa olla enintään viisi kymmenessä minuutissa. VAROITUS! Taajuusmuuttaja on raskas. Nosta taajuusmuuttajaa vain sen nostorenkaista. Älä kallista taajuusmuuttajaa. Noin 6 asteen kallistus aiheuttaa taajuusmuuttajan kaatumisen. Ole erittäin varovainen siirtäessäsi pyörillä liikkuvaa taajuusmuuttajaa. Kaatuva taajuusmuuttaja saattaa aiheuttaa henkilövahinkoja. Älä kallista! Huom: Lisää teknisiä tietoja saa ottamalla yhteyttä ABB:n paikalliseen edustajaan (sivu 432). 8 Johdanto

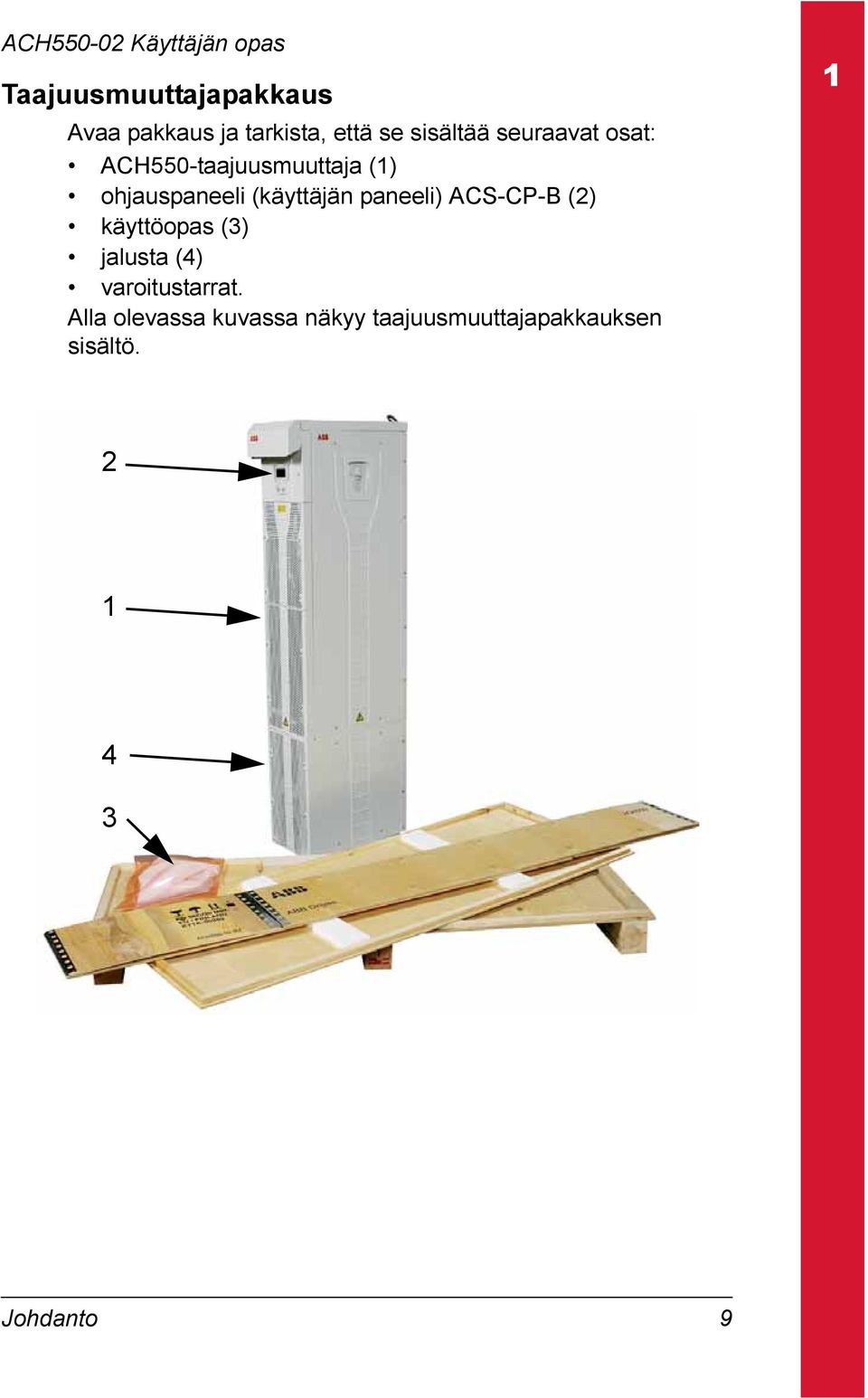

13 Taajuusmuuttajapakkaus Avaa pakkaus ja tarkista, että se sisältää seuraavat osat: ACH550-taajuusmuuttaja (1) ohjauspaneeli (käyttäjän paneeli) ACS-CP-B (2) käyttöopas (3) jalusta (4) varoitustarrat. Alla olevassa kuvassa näkyy taajuusmuuttajapakkauksen sisältö Johdanto 9

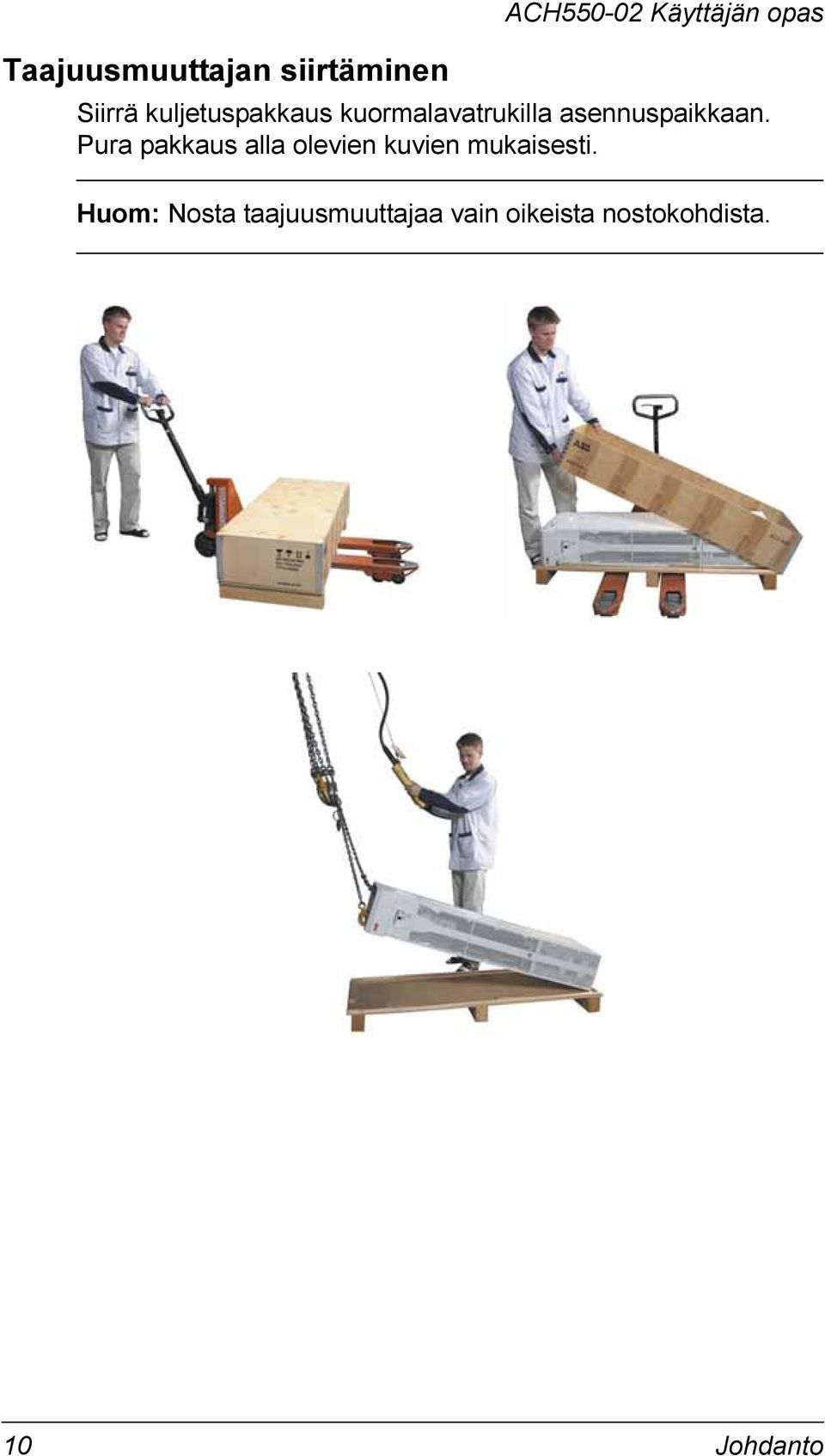

14 Taajuusmuuttajan siirtäminen ACH Käyttäjän opas Siirrä kuljetuspakkaus kuormalavatrukilla asennuspaikkaan. Pura pakkaus alla olevien kuvien mukaisesti. Huom: Nosta taajuusmuuttajaa vain oikeista nostokohdista. 10 Johdanto
15 Alla olevassa kuvassa on kuvattu taajuusmuuttajan oikea nostotapa. Nostorenkaat Älä nosta laitetta rungon alaosasta. VAROITUS! Taajuusmuuttaja on raskas (runkokoko R7: 115 kg, runkokoko R8: 230 kg]. Nosta taajuusmuuttajaa vain sen yläosasta käyttämällä ylhäällä olevia nostorenkaita. Nostaminen alaosasta voi vahingoittaa laitetta. Älä poista jalustaa ennen nostamista. Johdanto 11

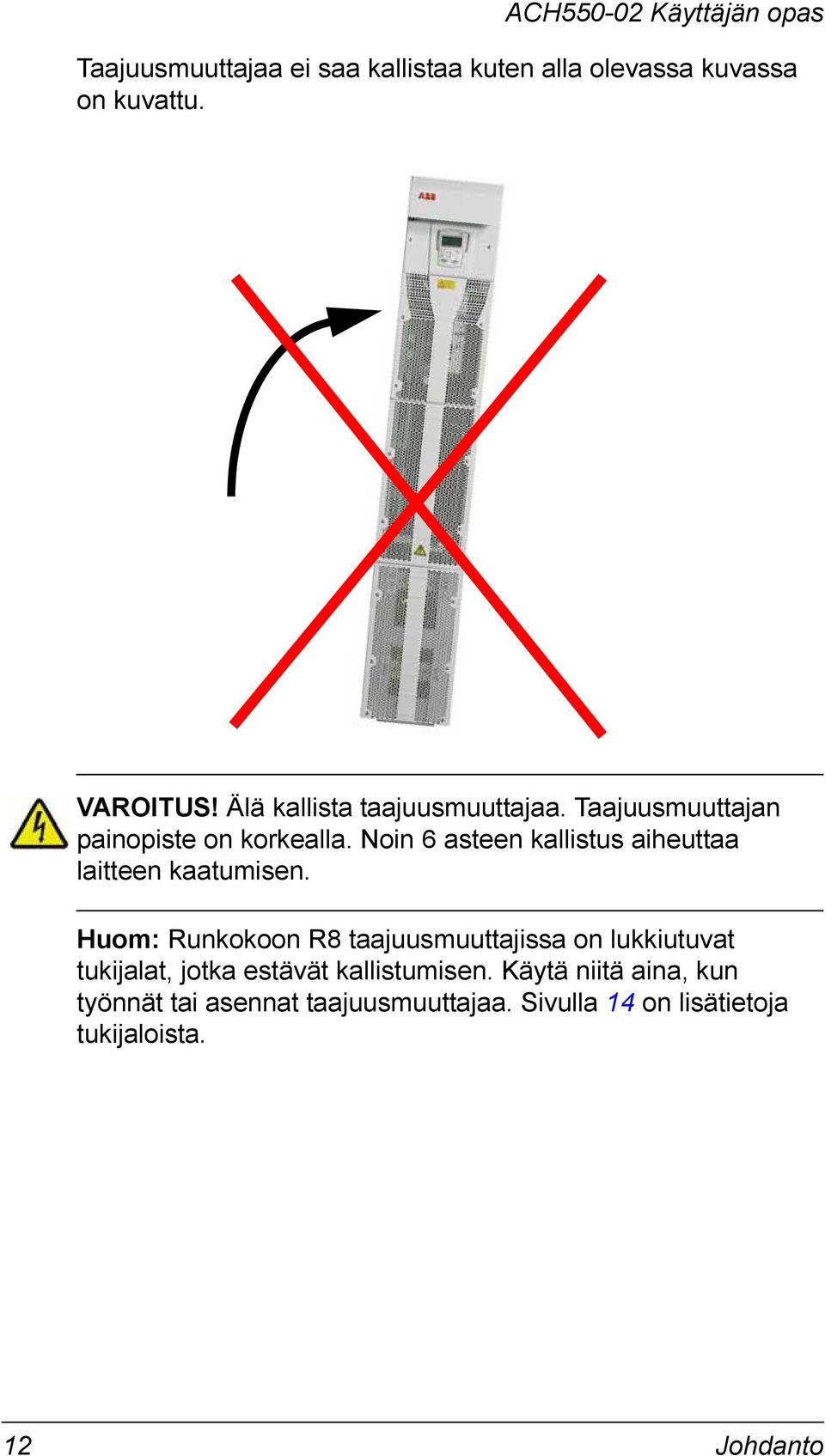

16 Taajuusmuuttajaa ei saa kallistaa kuten alla olevassa kuvassa on kuvattu. VAROITUS! Älä kallista taajuusmuuttajaa. Taajuusmuuttajan painopiste on korkealla. Noin 6 asteen kallistus aiheuttaa laitteen kaatumisen. Huom: Runkokoon R8 taajuusmuuttajissa on lukkiutuvat tukijalat, jotka estävät kallistumisen. Käytä niitä aina, kun työnnät tai asennat taajuusmuuttajaa. Sivulla 14 on lisätietoja tukijaloista. 12 Johdanto

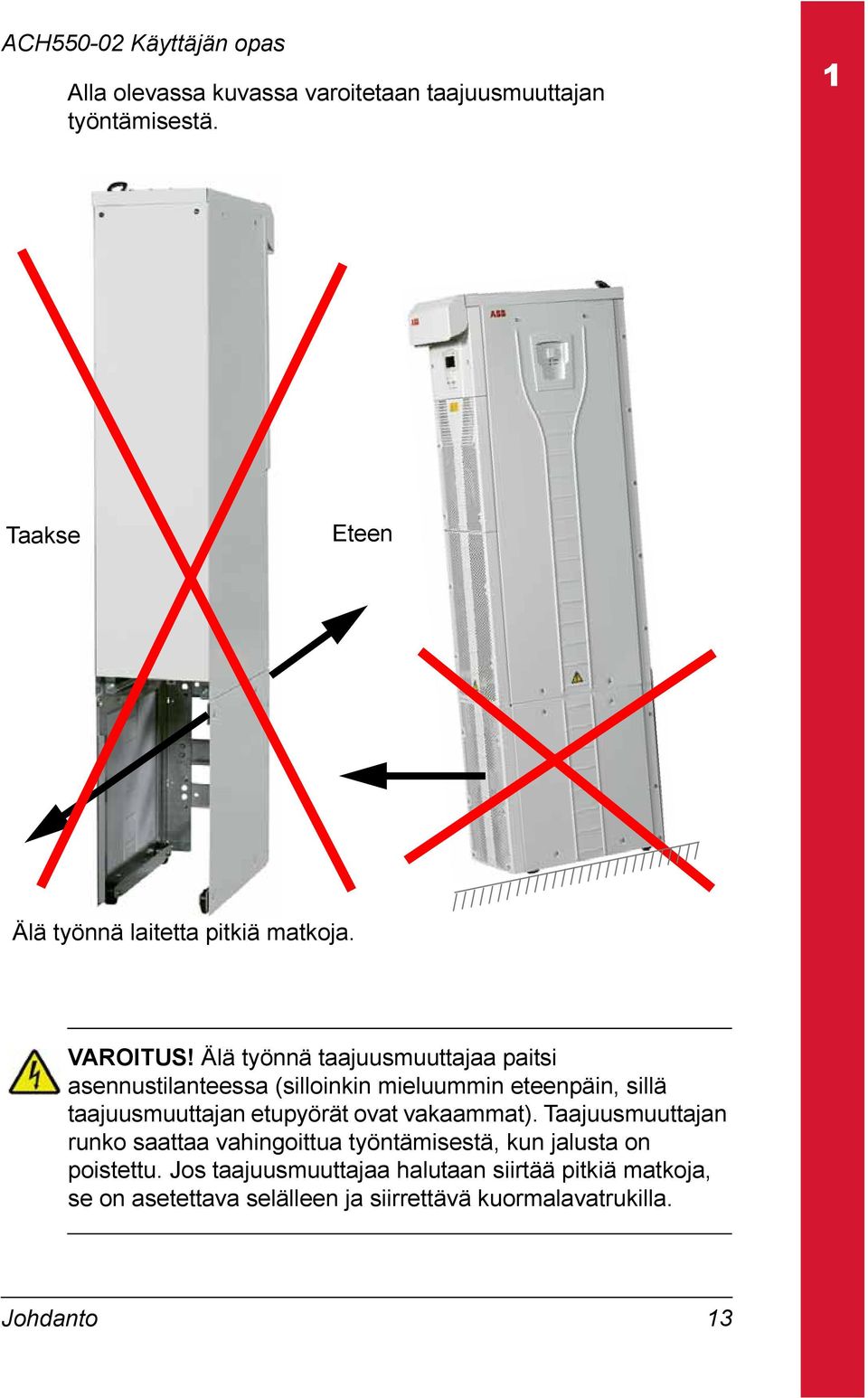

17 Alla olevassa kuvassa varoitetaan taajuusmuuttajan työntämisestä. Taakse Eteen Älä työnnä laitetta pitkiä matkoja. VAROITUS! Älä työnnä taajuusmuuttajaa paitsi asennustilanteessa (silloinkin mieluummin eteenpäin, sillä taajuusmuuttajan etupyörät ovat vakaammat). Taajuusmuuttajan runko saattaa vahingoittua työntämisestä, kun jalusta on poistettu. Jos taajuusmuuttajaa halutaan siirtää pitkiä matkoja, se on asetettava selälleen ja siirrettävä kuormalavatrukilla. Johdanto 13
18 Alla olevassa kuvassa on kuvattu tukijalkojen lukitseminen (vain runkokoon R8 taajuusmuuttajat). VAROITUS! Runkokoon R8 taajuusmuuttajissa tukijalat on lukittava auki-asentoon asennuksen ajaksi ja aina taajuusmuuttajaa työnnettäessä. 14 Johdanto

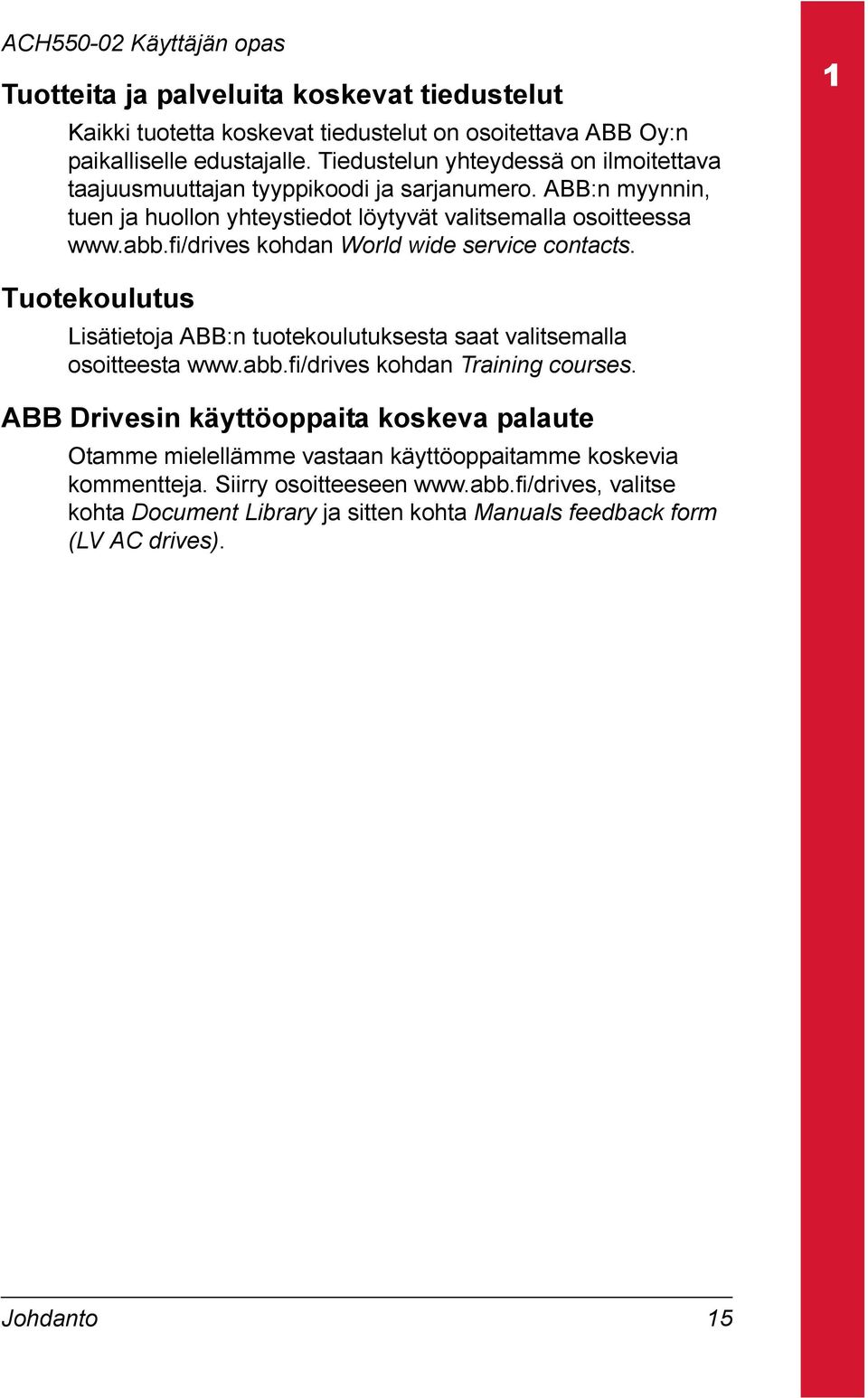

19 Tuotteita ja palveluita koskevat tiedustelut Kaikki tuotetta koskevat tiedustelut on osoitettava ABB Oy:n paikalliselle edustajalle. Tiedustelun yhteydessä on ilmoitettava taajuusmuuttajan tyyppikoodi ja sarjanumero. ABB:n myynnin, tuen ja huollon yhteystiedot löytyvät valitsemalla osoitteessa kohdan World wide service contacts. Tuotekoulutus Lisätietoja ABB:n tuotekoulutuksesta saat valitsemalla osoitteesta kohdan Training courses. ABB Drivesin käyttöoppaita koskeva palaute Otamme mielellämme vastaan käyttöoppaitamme koskevia kommentteja. Siirry osoitteeseen valitse kohta Document Library ja sitten kohta Manuals feedback form (LV AC drives). Johdanto 15
20 16 Johdanto
21 Asennuksen valmistelu Yleistä Tässä luvussa on ohjeet taajuusmuuttajan asennuksen valmisteluun. Luvussa kerrotaan taajuusmuuttajan tunnistuksesta, kaapeloinnista ja EMC-vaatimuksista sekä asennuksessa tarvittavista työkaluista. Huom: Asennus on aina suunniteltava ja tehtävä paikallisten lakien ja määräysten mukaan. ABB Oy ei ota vastuuta mistään asennuksesta, joka rikkoo paikallisia lakeja ja/tai muita määräyksiä. Jos ABB Oy:n antamia ohjeita ei noudateta, taajuusmuuttajassa voi esiintyä ongelmia, joita takuu ei kata. Asennuksen valmistelu 17
22 Taajuusmuuttajan tunnistetiedot Taajuusmuuttajan kilvet Runkokoon R7 taajuusmuuttajien kilpien sijainti ja sisältö näkyy alla olevassa kuvassa. 18 Asennuksen valmistelu
23 Runkokoon R8 taajuusmuuttajien kilpien sijainti ja sisältö näkyy alla olevassa kuvassa. Asennuksen valmistelu 19
24 Kilvissä olevan taajuusmuuttajan tyyppikoodin sisältö on kuvattu seuraavassa. AC, talotekniikan taajuusmuuttaja 550-tuotesarja Rakenne (aluekohtainen) 02 = Asennus ja osat ovat IEC-asennuksen mukaiset ja yhteensopivat UH = Asennus ja osat ovat US-asennuksen mukaiset ja NEMA-yhteensopivat Lähtövirta 289 A = 289 A, lisätietoja on taulukossa luvun Runkokoko sivulla 21 Verkkojännite 4 = V AC Kotelointiluokka Ei määritetty = IP21 ACH A-4+ Sarjanumero Kilvissä olevan taajuusmuuttajan sarjanumeron muoto on kuvattu seuraavassa. Sarjanumeron muoto on CYYWWXXXXX, jossa C: valmistusmaa YY: valmistusvuosi WW: valmistusviikko (01, 02 ja 03 tarkoittavat viikkoja 1, 2 ja 3) XXXXX: kokonaisluku, joka alkaa viikoittain luvusta Asennuksen valmistelu
25 Runkokoko Tyyppi ACH I 2N A Kolmivaiheinen syöttöjännite, V P N kw 245A R7 289A R7 368A R8 486A R8 526A R8 602A R8 645A R8 Runkokoko Merkitse taajuusmuuttajan runkokoko oikealla olevaan sarakkeeseen. Huom: Lisää teknisiä tietoja on luvussa Tekniset tiedot. Asennuksen valmistelu 21
26 Moottorin tunnistetiedot ACH Käyttäjän opas Seuraavassa on esimerkki IEC-moottorin arvokilvestä. ABB Oy, Electrical Machines LV Motors, Vaasa, Finland 3 Motor M3BP 315 SMB 4 B3 IEC 315 S/M 80 S1 No SM Ins.cl. F IP 55 V Hz kw r/min A cos Duty 690 Y D Y D 415 D D Prod.code 3GBP ADG 6319/C3 6316/C3 Nmax 2300 IEC r/min 1000 kg Kerää seuraavat tiedot: jännite moottorin nimellisvirta nimellistaajuus nimellisnopeus nimellisteho. 22 Asennuksen valmistelu
27 Alla olevassa kuvassa on esimerkki moottorin tähti- ja kolmiokytkennästä. Sivun 22 moottorin arvokilpiesimerkissä korostetulla rivillä kytkentänä on kolmiokytkentä. L1 L2 L3 L1 L2 L3 U1 V1 W1 U1 V1 W1 W2 U2 V2 W2 U2 V2 Huom: Tarkista, kumpi kytkentä on oikea käyttämällesi moottorityypille. Asennuksen valmistelu 23
28 Moottorin yhteensopivuus ACH Käyttäjän opas Moottorin, taajuusmuuttajan ja tehosyötön on oltava yhteensopivat: Moottorin tiedot Varmista, että Mistä Moottorin tyyppi Kolmivaiheinen - oikosulkumoottori Nimellisvirta riippuu tyypistä taajuusmuuttajan tyyppikilpi, kohta Output I 2N (virta) tai tyyppikoodi taajuusmuuttajas sa ja arvotaulukossa sivulla 406. Nimellistaajuus Hz - Jännite Moottorin vaatima jännite ja syöttöjännite ovat molemmat kolmivaiheisia jännitteitä ja ACH550:n jännitealueella V VAROITUS! Taajuusmuuttajan käyttö ei ole sallittua, jos moottorin nimellisjännite on alle 1/2 taajuusmuuttajan nimellistulojännitteestä tai moottorin nimellisvirta on alle 1/6 taajuusmuuttajan nimellislähtövirrasta. VAROITUS! Varmista, että moottori kestää käyttötaajuuden. 24 Asennuksen valmistelu
29 Moottorin käämityksen ja laakereiden suojaus Taajuusmuuttajan lähdössä on - lähtötaajuudesta riippumatta - noin 1,35 kertaa verkkojännitteen suuruisia pulsseja, joiden nousuaika on erittäin lyhyt. Tämä pätee käyttöihin, joissa sovelletaan uusinta IGBT-vaihtosuuntaajatekniikkaa. Pulssien jännite voi olla lähes kaksinkertainen moottoriliittimissä, moottorikaapelin ominaisuuksien mukaan. Tämä voi puolestaan aiheuttaa lisärasitusta moottorin eristykselle. Uusien nopeussäädettyjen käyttöjen nopeasti nousevat jännitepulssit ja korkeat kytkentätaajuudet voivat aiheuttaa laakerin kautta kulkevia virtapulsseja, jotka kuluttavat vähitellen vierintäpintaa. Moottorin laakereihin syntyvien vaurioiden välttämiseksi N-pään laakereiden tulee olla eristettyjä. Kaapelit on valittava ja asennettava tässä oppaassa annettujen ohjeiden mukaan. Asennuksen valmistelu 25
30 Vaatimustaulukko ACH Käyttäjän opas Seuraavassa taulukossa kerrotaan, miten moottorin eristystaso valitaan ja milloin tarvitaan lisävarusteena saatavia du/dtsuotimia ja moottorin N-päässä eristettyjä laakereita. Moottorin eristyksen rakennetta ja räjähdysvaarallisten (Ex) tilojen moottoreiden lisävaatimuksia koskevissa kysymyksissä on otettava yhteys moottorin valmistajaan. Jos moottori ei täytä seuraavia vaatimuksia tai se asennetaan väärin, moottorin käyttöikä saattaa lyhentyä tai sen laakerit voivat vaurioitua. ACH laitteissa on vakiona common mode -suotimet (CMF). Kaikissa ABB:n moottoreissa on moottorin N-päässä eristetyt laakerit. Sarjan M2_ ja M3_ lankakäämityt moottorit ja generaattorit Moottorin tyyppi Jännite Vakiomoottori Vakiomoottori + N-päässä eristetty laakeri Vakiomoottori + N-päässä eristetty laakeri + Common mode - suodin Lankakäämityt vakiomoottorit (ei-ex) ja - generaattorit U N < 500 V P N < 100 kw 100 kw < P N < 350 kw tai IEC 315 < runkokoko < IEC 355 P N > 350 kw tai IEC 400 < runkokoko < IEC 450 Lankakäämityt korotetun tehon moottorit ja muut harmonisoimattomat rakenteet Lankakäämityt moottorit räjähdysvaarallisiin ympäristöihin (Ex-moottorit) U N < 500 V P N <55kW P N > 55 kw P N > 200 kw U N < 500 V < IEC 250 > IEC 280 > IEC 355 Sarjan HX_ ja AM_ lankakäämityt moottorit ja generaattorit Käämitystyyppi Suojaukset 0<U N < 500 V Pyörölankakäämitys + N-päässä eristetty laakeri Sarjan AM_ ja HX_ muotokuparikäämityt moottorit Suojaukset laakereiden eristys common mode -suodin (CMF) Muut kuin ABB:n lanka- ja muotokuparikäämityt moottorit Eristystaso Suojaukset 26 Asennuksen valmistelu
31 Sarjan M2_ ja M3_ lankakäämityt moottorit ja generaattorit P N < 100 kw 100 kw < P N < 350 kw tai P N > 350 kw Vakio Û LL = 1300 V 0V<U N < 420 V - + N-päässä eristetty laakeri + N-päässä eristetty laakeri Vakio Û LL = 1300 V Vahvistettu 0,2 V/us 420 V < U N < 500 V 420 V < U N < 500 V + du/dt + du/dt + du/dt + N-päässä eristetty laakeri N-päässä eristetty laakeri Huomautus 1: Taulukossa käytetyt lyhenteet on selitetty alla. Lyhenne U N Û LL P N du/dt CMF N Määritelmä Verkon nimellisjännite Moottoriliittimissä esiintyvä pääjännitteen huippuarvo, jonka moottorin eristyksen pitää kestää Moottorin nimellisteho Taajuusmuuttajan lähdön ulkoinen du/dt-suodin on saatavana lisälaitteena ABB:ltä. Common mode -suodin sisältyy vakiona taajuusmuuttajaan. N-pään laakeri: moottorin N-päässä eristetty laakeri Huomautus 2: Moottorin eristyksen rakennetta ja räjähdysvaarallisten (Ex) tilojen moottoreiden lisävaatimuksia koskevissa kysymyksissä on otettava yhteys moottorin valmistajaan. Asennuksen valmistelu 27
32 Sopiva ympäristö ja kotelointi ACH Käyttäjän opas Varmista, että asennuspaikka vastaa käyttöympäristölle asetettuja vaatimuksia. Taajuusmuuttajan varastoinnissa ja kuljetuksessa on noudatettava niistä annettuja ohjeita, jotta laite ei vahingoitu ennen asennusta. Katso kohta Käyttöympäristöt sivulla 424. Varmista, että kotelointi (kotelointiluokka) on asianmukainen ja noudattaa ilman epäpuhtaustasolle asetettuja vaatimuksia: IP21 / UL tyypin 1 kotelointi. Asennuspaikassa ei saa esiintyä pölyä, syövyttäviä kaasuja tai nesteitä eikä johtavia epäpuhtauksia kuten tippuvaa vettä, tiivistymistä, hiilipölyä tai metallihiukkasia. Sopiva asennuspaikka Varmista, että asennuspaikka on seuraavien rajoitusten mukainen: Taajuusmuuttaja on asennettava pystyasentoon tasaiselle pinnalle ja osassa Sopiva ympäristö ja kotelointi sivulla 28 kuvatun mukaiseen sopivaan ympäristöön. Seinän/ materiaalin taajuusmuuttajan lähellä on oltava palamatonta. Tarkista, ettei mikään estä taajuusmuuttajan asennusta seinälle. Taajuusmuuttajaa ei saa asentaa ilman jalustaa. Kohdassa Mitat ja painot sivulla 421 on lisätietoja kaikkien runkokokojen asennusmitoista. Seuraavissa kuvissa näkyvät taajuusmuuttajan asennukseen tarvittava vapaa tila. 28 Asennuksen valmistelu
33 Valitse asennusasento (a, b tai c) a) b) c) Nostetaan ylhäältä Symbolit: vapaan tilan tarve sisääntuloilma seinäasennuksen kiinnityskohta (suositus) ohjauspaneelin asennuspaikka Runkokoko Asennusasento Vapaan tilan tarve laitteen ympärillä asennusta, ylläpitoa, huoltoa ja jäähdytystä varten * Eteen Sivulla Ylhäällä mm tuuma mm tuuma mm tuuma R7 a b c ** 7.9** nostotila nosto-tila R8 a b c ** 12** nostotila nosto-tila * ei sisällä asentajan tarvitsemaa tilaa ** ei sisällä puhaltimen ja kondensaattorien vaihtamiseen tarvittavaa tilaa Asennuksen valmistelu 29
34 Jäähdytysilman kierto ACH Käyttäjän opas Taajuusmuuttajan vaatimaa jäähdytysilmaa koskevat tiedot on annettu luvun IEC-nimellisarvot sivulla 406. Jäähdytysilma tulee sisään etuosan ilmanottoritilöistä ja virtaa ylöspäin taajuusmuuttajan sisällä. Jäähdytysilma ei saa kiertää takaisin taajuusmuuttajaan. Seuraavassa kuvassa on kuvattu taajuusmuuttajan jäähdytysilman kierto. 30 Asennuksen valmistelu
35 Verkkoliitännät Pääkytkin (verkko) Käsikäyttöinen pääkytkin (verkko) asennetaan vaihtovirtalähteen ja taajuusmuuttajan väliin. Pääkytkimen tyypin on oltava sellainen, että se voidaan lukita auki-asentoon asennus- ja huoltotöiden ajaksi. Jotta Euroopan union direktiivien vaatimukset täyttyvät (standardi SFS-EN , Safety of Machinery, Koneturvallisuus), erottimen on oltava tyypiltään jokin seuraavista: luokan AC-23B (SFS-EN ) kytkinerotin erotin, jonka apukosketin saa aikaan kytkinlaitteiden kuormituspiirin katkeamisen ennen erottimen pääkoskettimien avaamista (EN ) erotukseen sopiva standardin SFS-EN mukainen katkaisija. Katso myös kohta Taajuusmuuttajan ja virtakaapeleiden terminen ylikuormitussuoja jäljempänä. Terminen ylikuormitus- ja oikosulkusuoja Taajuusmuuttajan ja virtakaapeleiden terminen ylikuormitussuoja Taajuusmuuttaja suojaa itseään ja syöttö- ja moottorikaapeleita termiseltä ylikuormitukselta, kun kaapelit on mitoitettu taajuusmuuttajan nimellisvirran mukaan. Muita termisen ylikuormituksen suojalaitteita ei tarvita. VAROITUS! Jos taajuusmuuttajaan on kytketty useampi moottori, kaapeleiden ja moottorin suojaukseen on käytettävä erillistä termistä ylikuormituskytkintä tai -katkaisijaa. Nämä laitteet saattavat vaatia erillisen sulakkeen oikosulkuvirran katkaisemista varten. Moottorin terminen ylikuormitussuoja Määräysten mukaan moottori on suojattava termiseltä ylikuormitukselta ja virta on katkaistava heti, kun ylikuormitus havaitaan. Taajuusmuuttajassa on moottorin lämpövalvontatoiminto, joka suojaa moottoria ja katkaisee virran Asennuksen valmistelu 31
36 tarvittaessa. Taajuusmuuttajan parametriarvojen mukaan toiminto valvoo joko laskettua (moottorin lämpömalliin perustuvaa) lämpötila-arvoa tai moottorin lämpötila-antureiden antamaa lämpötilaa. Käyttäjä voi säätää lämpömallia syöttämällä lisätietoja moottorista ja kuormasta. Yleisimmät lämpötila-anturit ovat: moottorikoot IEC : lämpökytkin (esim. Klixon) moottorikoot C ja suuremmat: PTC tai Pt100. Lisätietoja ohjelmistopohjaisesta moottorin lämpövalvonnasta on kohdassa Ryhmä 30: VIKAFUNKTIOT ja lämpötilaantureiden liitännöistä ja käytöstä kohdassa Ryhmä 35: MOOTT. LÄMPÖTILA. Suoja moottorissa ja moottorikaapelissa ilmenevää oikosulkua vastaan Taajuusmuuttaja suojaa moottorikaapelia ja moottoria oikosulun aikana, jos moottorikaapeli on mitoitettu taajuusmuuttajan nimellisvirran mukaan. Muita termisen ylikuormituksen suojalaitteita ei tarvita. Suoja taajuusmuuttajassa tai syöttökaapelissa ilmenevää oikosulkua vastaan Järjestä suojaus seuraavien suositusten mukaisesti. Piirikaavio Jakokeskus 1) Syöttökaapeli Taajuusmuuttaja ~ ~ M 3~ Oikosulkusuoja Taajuusmuuttajan ja syöttäkaapelin suojaaminen sulakkeiden tai katkaisijan avulla. Katso alaviitteet 1 ja 2. 2) I > ~ ~ M 3~ 1) Sulakkeiden nimellisarvot on annettu luvussa Verkkokaapeli (syöttö), sulakkeet ja vikavirtasuojat sivulla 408. Sulakkeet suojaavat syöttökaapelia oikosulun sattuessa, rajoittavat 32 Asennuksen valmistelu
37 taajuusmuuttajan vahinkoa ja estävät lisälaitteita vaurioitumasta, jos taajuusmuuttajan sisällä sattuu oikosulku. 2) Katkaisijoita, jotka ABB on testannut ACH550-laitteella, voidaan käyttää. Muiden katkaisijoiden kanssa on käytettävä sulakkeita. Katso kohta Vikavirtasuojat sivulla 410. Katkaisijan suojaavat ominaisuudet riippuvat sen tyypistä, rakenteesta ja asetuksista. Myös syöttöverkon oikosulkukestoisuutta koskevat rajoitukset on otettava huomioon. VAROITUS! Katkaisijoiden yleisen toimintaperiaatteen ja rakenteen vuoksi kaikkien valmistajien katkaisijoiden koteloista voi oikosulun sattuessa purkautua kuumia ionisoituja kaasuja. Käyttöturvallisuuden varmistamiseksi katkaisijat on asennettava ja sijoitettava erityisen huolellisesti. Noudata valmistajan antamia ohjeita. Maasulkusuoja Taajuusmuuttajassa on sisäinen maasulkusuoja, joka suojaa taajuusmuuttajaa moottorissa tai moottorikaapelissa esiintyviltä maavuodoilta. Maasulkusuoja ei suojaa laitteen käyttäjää eikä anna palosuojausta. Maasulkusuoja voidaan poistaa käytöstä parametrilla 3017 MAASULKU. Taajuusmuuttajan EMC-suotimessa on kondensaattoreita, jotka on kytketty pääpiirin ja rungon väliin. Nämä kondensaattorit ja pitkät moottorikaapelit lisäävät maavuotovirtaa ja voivat laukaista vikavirtasuojakytkimen toiminnan. Hätäpysäyttimet Hätäpysäyttimet on asennettava turvallisuussyistä jokaiseen ohjauspaikkaan sekä muihin ohjauspisteisiin, joissa voidaan tarvita hätäpysäytystä. Huom: Taajuusmuuttajan ohjauspaneelin OFF-painikkeen ( ) painaminen ei aiheuta moottorin hätäpysäytystä eikä irrota käyttöä vaarallisesta jännitepotentiaalista., Asennuksen valmistelu 33
38 Kaapelointi ja EMC-vaatimukset ACH Käyttäjän opas Tarkista sähkömagneettista yhteensopivuutta (EMC) koskevat vaatimukset ja paikalliset määräykset. Yleisohje: Noudata paikallisia kaapelin kokoa koskevia määräyksiä. Pidä nämä kolme kaapelointiluokkaa erillään: verkkokaapelointi, moottorikaapelointi ja ohjaus/ tiedonsiirtokaapelointi. Tarkista moottorikaapelin maksimipituuden toimintarajat luvusta Moottoriliitännän tiedot sivulta 414. Jos asennuksen tulee olla Euroopan EMC-direktiivin vaatimusten mukainen (katso kohta Yhteensopivuus standardin IEC/SFS-EN (2004) kanssa sivulla 427), tarkista myös moottorikaapelin maksimipituuden EMC-rajat kohdasta Moottoriliitännän tiedot sivulta 414. Huom: Väärä kaapelointi on syynä useimpiin EMC-ongelmiin. Ohjeita noudattamalla näiltä ongelmilta voidaan välttyä. 34 Asennuksen valmistelu
39 Kaapelointiohjeet Jätä kaapelin läpivientilevyn ja liittimien välinen suojaamaton kaapeliosuus mahdollisimman lyhyeksi. Pidä ohjauskaapeleiden ja tehokaapeleiden kulkureitit erillään. Verkkokaapeli (syöttö) Katso kohta Verkkokaapeli (syöttö), sulakkeet ja vikavirtasuojat sivulla 408. Moottori- ja syöttökaapelit Tietoja IEC/EN vaatimusten kategorian C2 ja C3 mukaisesta moottorikaapelin maksimipituudesta on kohdassa Moottoriliitännän tiedot sivulla 414. Seuraavassa kuvassa on moottorikaapelin suojavaipan vähimmäisvaatimukset. Galvanoitu teräsjohdin tai tinattu kuparijohdin ja punottu suoja. Kuparifolio ja konsentrinen kuparilankakerros. Konsentrinen kuparilankakerros. Asennuksen valmistelu 35
40 Seuraavassa kuvassa olevaa kaapelityyppiä ei suositella. Kuva NK Cablesin luvalla. Copyright 2003 Draka NK Cables. Seuraavassa kuvassa on johtimen suositeltava rakenne. Suositus (CE ja C-Tick) Symmetrinen, suojattu kaapeli: kolmivaiheiset johtimet ja konsentrinen tai muutoin rakenteeltaan symmetrinen PE-johdin ja suojavaippa Ei moottorikaapelointiin (CE ja C-Tick) Nelijohdinjärjestelmä: kolmivaiheiset johtimet ja suojaava johdin, ilman suojavaippaa. PE PE-johdin ja suojavaippa Suojavaippa Sallittu (CE ja C-Tick) Erillinen PE-johdin tarvitaan, jos kaapelin suojavaipan johtokyky on < 50 % vaihejohtimen johtokyvystä. Suojavaippa PE Suojavaippa Sallittu moottorikaapelointiin, jos vaihejohtimen poikkipinta on enintään 10 mm Asennuksen valmistelu
41 Moottorikaapelin suojavaipan suodatusteho Yleisohje kaapelin suojavaipan suodatustehosta: mitä parempi ja tiiviimpi suoja, sitä vähemmän säteilevää häiriötä. Seuraavassa kuvassa on esimerkki tehokkaasti häiriöitä vaimentavasta suojavaipasta (esimerkiksi Ölflex-Servo-FD 780 CP, Lapp Kabel tai MCCMK, Draka NK Cables). Eristyskuori Sisäeristys L2 Punottu metallisuoja L3 L1 Kierrä taajuusmuuttajan päässä kaapelin suojavaipan langat yhteen johtimeksi siten, että johtimen pituus on enintään viisi kertaa sen paksuus. Kytke johdin PE-kiskoon, jos käytät kaapelia, jossa ei ole erillistä PE-johdinta. Tehokertoimen kompensointikondensaattorit Moottorikaapeleihin (taajuusmuuttajan ja moottorin väliin) ei saa liittää tehokertoimen kompensointikondensaattoreita eikä kapasitiivisia ylijännitesuojia. Niitä ei ole suunniteltu käytettäviksi taajuusmuuttajan kanssa, ja ne heikentävät moottorin ohjaustarkkuutta. Ne voivat vahingoittaa taajuusmuuttajaa pysyvästi tai vahingoittua taajuusmuuttajan nopeasti vaihtelevasta lähtöjännittteestä. Jos tehokertoimen kompensointikondensaattoreita kytketään rinnan taajuusmuuttajan kolmivaiheisen syötön kanssa, on varmistettava, että kondensaattorit ja taajuusmuuttaja eivät varaudu yhtä aikaa. Tällöin saattaa syntyä jännitepiikkejä, jotka voivat vahingoittaa taajuusmuuttajaa. Asennuksen valmistelu 37
42 Moottorikaapeliin kytketyt laitteet Turvakytkinten, kontaktorien, kytkentäkoteloiden yms. asennus Häiriösäteilyn vähentäminen, kun moottorikaapeliin (taajuusmuuttajan ja moottorin väliin) on asennettu turvakytkimiä, kontaktoreita, kytkentäkoteloita ja muita samantyyppisiä laitteita: EU: Asenna laite metallikoteloon siten, että tulo- ja lähtökaapeleiden suojavaipoissa on 360 asteen maadoitus, tai kytke kaapeleiden suojavaipat yhteen muulla tavalla. Ohituskäyttö VAROITUS! Verkkojännitettä ei saa koskaan kytkeä käytön lähtöliittimiin U2, V2 tai W2. Jos on tarvetta taajuusmuuttajan ohitukseen, on käytettävä mekaanisesti yhteenliitettyjä kytkimiä tai kontaktoreita. Lähtöpuolelle liitetty verkkojännite voi vahingoittaa taajuusmuuttajaa pysyvästi. Ennen erottimen (tai kontaktorin) avaamista Jos käytetään lähtöerotinta tai -kontaktoria, pysäytyssignaali (parametri 2102 PYSÄYTYSTAPA arvo on 1 = VAPAASTI) tai KÄYNNINESTO-signaali (katso parametri 1601) tulisi syöttää erottimen apujänniteliittimestä taajuusmuuttajaan. Näin varmistetaan, että taajuusmuuttaja pysähtyy vapaasti pyörien heti, kun erotin aukeaa. 38 Asennuksen valmistelu
43 Relelähtöjen suojaus ja induktiivisten kuormien aiheuttamien häiriöiden vaimentaminen Kun jännite katkaistaan, induktiiviset kuormat (releet, kontaktorit, moottorit) aiheuttavat jännitepiikkejä. Induktiiviset kuormat on suositeltavaa varustaa häiriöitä vaimentavilla piireillä [varistoreilla, RC-suotimilla (AC) tai diodeilla (DC)], joiden avulla sähkömagneettiset häiriöt voidaan minimoida jännitettä katkaistaessa. Jos häiriöitä ei vaimenneta, ne voivat kytkeytyä kapasitiivisesti tai induktiivisesti ohjauskaapelin muihin johtimiin ja lisätä muiden järjestelmän osien vahingoittumisriskiä. Suojakomponentti asennetaan mahdollisimman lähelle induktiivista kuormaa. Suojakomponentteja ei saa asentaa ohjauskortin riviliittimeen. Varistori X1 Digitaalilähdöt K1 Ohjauskortti V AC RC-suodin K V AC V DC Diodi K3 Asennuksen valmistelu 39
44 Ohjauskaapelit Yleiset suositukset Käytä suojattuja kaapeleita joiden lämpötilakestoisuus on 60 ºC tai yli. Seuraavassa kuvassa on suositeltavia kaapelin suojaustyyppejä. Jamak, valmistaja Draka NK Cables Nomak, valmistaja Draka NK Cables Sopii jännitteille < 75 V Kuva NK Cablesin luvalla. Copyright 2003 Draka NK Cables. Ohjauskaapeleina käytetään punotuilla kuparilankasuojilla varustettuja monijohdinkaapeleita. Kaapelin suojavaipan langat kierretään yhteen johtimeksi siten, että johtimen pituus on enintään viisi kertaa sen paksuus, ja johdin kytketään X1-liittimien alapuolella olevaan maadoituskiskoon. RS485-kaapeleiden suojavaipan kytkentään käytetään liittimiä X1:28 tai X1:32. Vedä ohjauskaapelit säteilevien häiriöiden minimoimiseksi seuraavasti: Kaapelit on vedettävä mahdollisimman kauas verkko- ja moottorikaapeleista (katso kuva sivulla 42). Jos ohjauskaapelit on vedettävä ristiin tehokaapeleiden kanssa, kaapeleiden välisen kulman tulee olla mahdollisimman lähellä 90:tä astetta. Etäisyyden taajuusmuuttajan sivuilta on oltava vähintään 20 cm. Releohjatuille signaaleille käytetään kierrettyjä pareja (etenkin, jos jännite > 30 V). Jos releohjattujen signaalien 40 Asennuksen valmistelu
45 jännite on alle 30 V, niitä voidaan käyttää samoissa kaapeleissa kuin digitaalisia tulosignaaleja. Relesignaaleille 110/220 V on käytettävä sopivaa kaapelityyppiä, ja kaapeli on pidettävä erillään muista analogisista ja digitaalisista ohjauskaapeleista. Asennuksen valmistelu 41
46 Alla on esimerkki ohjauskaapelin reitityksestä. ACH Käyttäjän opas Ohjauskaapeli Ohjauskaapeli 90 min. 200 mm min. 500 mm Syöttökaapeli Moottorikaapeli Turvakytkin Huom: Analogisia ja digitaalisia tulosignaaleja ei saa kytkeä samaan kaapeliin. Huom: Yli 30 V:n releohjattuja signaaleja ja muita ohjaussignaaleja ei saa kytkeä samaan kaapeliin. Huom: 24 V DC- ja 115/230 V AC-signaaleja ei saa kytkeä samaan kaapeliin. 42 Asennuksen valmistelu
47 Analogiset kaapelit Suositukset analogisille signaaleille: Käytä kaksoissuojattua, kierrettyä parikaapelia. Käytä jokaiselle signaalille yhtä suojattua paria. Älä käytä yhteistä paluujohdinta eri analogisille signaaleille. Maadoita vain kaapelin toinen pää. Digitaaliset kaapelit Suositukset digitaalisille signaaleille: Paras vaihtoehto on kaksoissuojattu kaapeli, mutta myös yksinkertaisesti suojattua, kierrettyä useamman parin kaapelia voidaan käyttää. Ohjauspaneelin (käyttäjän paneelin) kaapeli Jos ohjauspaneeli kytketään taajuusmuuttajaan kaapelilla, kytkentään saa käyttää vain kierrettyä Ethernet-parikaapelia. Maksimipituus on 3 metriä. Asennuksen valmistelu 43
48 Tarvittavat työkalut ACH Käyttäjän opas ACH550:n asennukseen tarvitaan seuraavat työkalut: ruuvimeisseleitä (asennuksessa käytettävien ruuvien mukaan) momenttiavain kuorintapihdit mitta pora asennustarvikkeita (neljä ruuvia tai mutteria ja neljä pulttia). Asennustarvikkeet valitaan asennuspinnan ja runkokoon mukaan: Runkokoko Rungon paino kg Asennustarvikkeet Eurooppa Asennustarvikkeet US R7 115/250 M8 #10 R8 230/510 M10 #10 Huom: Älä nosta runkoja ilman nostotukea. 44 Asennuksen valmistelu
49 Asennuksen valmistelun tarkistuslista Tarkista Tarkista taajuusmuuttajan runkokoko tunnistekilvestä (Taajuusmuuttajan tunnistetiedot sivulla 18, Runkokoko sivulla 21). Tarkista moottorin ja taajuusmuuttajan yhteensopivuus (Moottorin tunnistetiedot sivulla 22, Moottorin yhteensopivuus sivulla 24). Tarkista ympäristön ja asennuspaikan sopivuus (Sopiva ympäristö ja kotelointi sivulla 28, Sopiva asennuspaikka sivulla 28). Tarkista, että kaapelit ovat vaatimusten mukaiset (Kaapelointi ja EMC-vaatimukset sivulla 34, Moottori- ja syöttökaapelit sivulla 35, Ohjauskaapelit sivulla 40, Yhteensopivuus standardin IEC/SFS- EN (2004) kanssa sivulla 427). Tarkista, että tarvittavat työkalut ovat käytettävissä (Tarvittavat työkalut sivulla 44). Tarkista, että seinät kestävät taajuusmuuttajan painon (Tarvittavat työkalut sivulla 44). Asennuksen valmistelu 45
50 46 Asennuksen valmistelu
51 Taajuusmuuttajan asennus Yleistä Tässä luvussa on ohjeet taajuusmuuttajan mekaanisen asennuksen ja sähköliitäntöjen tekoon. VAROITUS! Varmista ennen taajuusmuuttajan asennusta, että tehosyöttö taajuusmuuttajaan on katkaistu. Huom: Taajuusmuuttaja tulisi asentaa vasta sitten, kun kaikki luvussa Asennuksen valmistelu mainitut vaatimukset on täytetty ja tarkistuslista on käyty läpi. IT-verkot ja epäsymmetrisesti maadoitetut TN-verkot IT-verkkoihin ja epäsymmetrisesti maadoitettuihin TN-verkkoihin sopii runkokoon R7 taajuusmuuttaja, jonka varistori on kytketty irti, ja runkokoon R8 taajuusmuuttaja, jonka EMC-suodin ja varistori on kytketty irti. Ohjeet EMC-suotimen irti kytkemiseen runkokoon R7 taajuusmuuttajasta on sivulla 57. Ohjeet varistorin irti kytkemiseen runkokokojen R7 ja R8 taajuusmuuttajista on sivuilla 59 ja 60. Huomaa kuitenkin, että kun EMC-suodin on kytketty irti runkokoon R7 taajuusmuuttajasta, taajuusmuuttaja ei ole EMCyhteensopiva. VAROITUS! Irrota EMC-suodin (runkokoko R7) ja varistoriverkko (runkokoot R7 ja R8), jos taajuusmuuttaja asennetaan ITverkkoon [maadoittamaton tai suurohmisesti (yli 30 ohmia) maadoitettu verkko]. Muuten verkko kytkeytyy maapotentiaaliin taajuusmuuttajan EMC-suotimen kondensaattoreiden tai varistoriverkon kautta. Tämä voi aiheuttaa vaaratilanteen tai vahingoittaa taajuusmuuttajaa. Irrota EMC-suodin (runkokoko R7) ja varistoriverkko (runkokoot R7 ja R8), kun taajuusmuuttaja asennetaan epäsymmetrisesti maadoitettuun TN-verkkoon. Muuten taajuusmuuttaja vahingoittuu. Taajuusmuuttajan asennus 47
52 Asennuksen eristysmittaukset Taajuusmuuttaja Taajuusmuuttajan millekään osalle ei tule tehdä ylijännite- tai eristysresistanssimittauksia (esim. suurjännitekoestusta tai eristysvastusmittausta), koska testaus voi vahingoittaa taajuusmuuttajaa. Jokaisen taajuusmuuttajan pääpiirin ja rungon välinen eristys on testattu tehtaalla. Taajuusmuuttajan sisällä on myös jännitteen rajoituspiirejä, jotka rajoittavat testausjännitettä automaattisesti. Syöttökaapeli Tarkista syöttökaapelin eristys paikallisten määräysten mukaisesti ennen sen kytkemistä taajuusmuuttajaan. Moottori ja moottorikaapeli Moottorin ja moottorikaapelin eristys tarkistetaan seuraavasti: 1. Varmista, että moottorikaapeli on kiinnitetty moottoriin ja irrotettu taajuusmuuttajan lähtöliittimistä U2, V2 ja W2. 2. Mittaa jokaisen vaihejohtimen ja suojamaajohtimen välinen eristysvastus 500 V DC:n mittausjännitteellä. ABB:n moottoreiden eristysvastuksen tulee olla yli 10 megaohmia (ohjearvo lämpötilassa 25 C). Tietoja muiden moottoreiden eristysvastuksista on valmistajan ohjeissa. Huom: Moottorikotelon sisällä oleva kosteus laskee eristysvastusta. Jos epäilet, että moottorin sisällä on kosteutta, kuivaa moottori ja suorita mittaus uudelleen. ohm U1 M V1 3~ W1 PE 48 Taajuusmuuttajan asennus
53 Asennuspaikan valmistelu Betonilattia Lattia (betonilattia), jossa kaapelit tuodaan taajuusmuuttajan alapuolelle lattiaan tehdyistä rei istä. Asennuspaikan lattia tai lattiamateriaali ei saa olla helposti syttyvää. 1. Nosta taajuusmuuttaja seinää vasten sen asennuskohtaan. 2. Merkitse kahden kiinnityspisteen paikat seinään. 3. Merkitse laitteen alakulmat lattiaan. Kaapelikanava Taajuusmuuttaja voidaan asentaa kanavaan monin eri tavoin. 1. Tarkista, että kiinnitysaukoille on paikat. 2. Tarkista, että läpivientilevyn alla on tilaa kaapeleille. Korotettu lattia Tätä tapaa käytetään silloin, kun samassa paikassa on useita taajuusmuuttajia lähellä toisiaan. Nostettu lattia kootaan yleensä paikan päällä. 1. Tarkista, että kiinnitysaukoille on paikat. 2. Tarkista, että kaapeleille on riittävästi tilaa. Seinää vasten Taajuusmuuttajaa ei ole suunniteltu asennettavaksi seinälle, mutta taajuusmuuttaja on suositeltavaa kiinnittää seinään lisävakautta ja -tukea varten. 1. Nosta taajuusmuuttaja seinää vasten sen asennuskohtaan. 2. Tarkista, että lattiassa olevat kaapeliaukot ovat oikealla kohdalla. 3. Merkitse laitteen alakulmat lattiaan. 4. Merkitse kahden kiinnityspisteen paikat seinään. Taajuusmuuttajan asennus 49
54 Asennus, asennusasennot a ja b ACH Käyttäjän opas Erilaiset asennusasennot on esitelty sivun 29 kuvassa. Jalustan irrottaminen (runkokoko R7) 1. Irrota etukannen alaosat avaamalla kiinnitysruuvit. 2. Avaa neljä punaista ruuvia, joilla jalusta on kiinnitetty rungon etuosaan. 3. Avaa punaiset M8-ruuvit (8 kpl), jotka kiinnittävät jalustan kiskot rungon yläosaan. Käytä momenttiavainta, jossa on jatkokappale. 4. Vedä taajuusmuuttajan runko ulos kahvan avulla Taajuusmuuttajan asennus
55 Jalustan irrottaminen (runkokoko R8) 1. Irrota etukannen alaosat avaamalla kiinnitysruuvit. 2. Paina vasenta tukijalkaa hieman alas ja käännä se vasemmalle. Lukitse jalka. Käännä oikea jalka sivulle samalla tavalla. Jalat estävät taajuusmuuttajaa kaatumasta asennuksen aikana. 1 2 Taajuusmuuttajan asennus 51
56 3. Avaa ruuvit, joilla jalusta on kiinnitettty rungon etuosaan Avaa ruuvit, jotka kiinnittävät jalustan kiskot rungon yläosaan. Käytä momenttiavainta, jossa on jatkokappale Taajuusmuuttajan asennus
57 5. Vedä taajuusmuuttajan runko ulos kahvan avulla. 5 Taajuusmuuttajan asennus 53
58 Läpivientilevyn kiinnittäminen lattiaan ACH Käyttäjän opas 1. Tee läpivientilevyn alapuolelle lattiaan tai kaapelikanavaan reikä. Katso kohta Mitat ja painot sivulla Tarkista vesivaa alla, että lattia on vaakasuora. 3. Kiinnitä läpivientilevy lattiaan ruuveilla tai pulteilla. Voit myös viedä kaapelit läpivientilevyn läpi (katso kohta Tehokaapeleiden (syöttö ja moottori) vieminen läpivientilevyn läpi sivulla 61 ja kohta Ohjauskaapeleiden vieminen läpivientilevyn läpi sivulla 64), ennen kuin kiinnität läpivientilevyn lattiaan, jos kaapelointi on tällä tavalla helpompaa. Huom: Jalusta kiinnitetään näillä samoilla ruuveilla tai pulteilla läpivientilevyyn, joten ruuvit tai pultit täytyy irrottaa ja kiinnittää uudelleen jalustaa kiinnitettäessä. Runkokoko R7 W2 V2 U2 W1 V1 U1 EMC-suoja Nämä kiinnikkeet voidaan irrottaa asennuksen ajaksi. Lattiakiinnityksen paikat / jalustan ja läpivientilevyn kiinnityspaikat 54 Taajuusmuuttajan asennus
59 Runkokoko R8 Kiskostot, jotka yhdistävät tehokaapelin liittimet taajuusmuuttajamoduuliin Lattiakiinnityksen paikat / jalustan ja läpivientilevyn kiinnityspaikat (4 kpl) Taajuusmuuttajan asennus 55
60 EMC-suojan irrottaminen (vain runkokoko R7) 1. Irrota EMC-suoja avaamalla viisi kiinnitysruuvia. Huom: Suoja on asetettava takaisin, kun kaapelit on kytketty. Kiinnitysruuvien kiristysmomentti on 5 Nm. Runkokoko R7 EMC-suoja 56 Taajuusmuuttajan asennus
61 EMC-suotimen irrottaminen maadoittamattomissa ITverkoissa ja epäsymmetrisesti maadoitetuissa TNverkoissa (vain runkokoko R7) VAROITUS! Jos EMC-suotimella varustettu taajuusmuuttaja asennetaan IT-verkkoon [maadoittamaton tai suurohmisesti (yli 30 ohmia) maadoitettu verkko], verkko kytkeytyy maapotentiaaliin taajuusmuuttajan EMC-suotimen kondensaattorien kautta. Tämä voi aiheuttaa vaaratilanteen tai vahingoittaa taajuusmuuttajaa. Jos EMC-suotimella varustettu taajuusmuuttaja asennetaan epäsymmetrisesti maadoitettuun TN-verkkoon, taajuusmuuttaja vioittuu. Huomaa, että kun EMC-suodin on irrotettu, taajuusmuuttaja ei ole EMC-yhteensopiva. Vain runkokoon R7 taajuusmuuttajissa on EMC-suodin. Taajuusmuuttajan asennus 57
62 1. Irrota EMC-suodin avaamalla seuraavan kuvan mukaiset ruuvit. Runkokoko R7 58 Taajuusmuuttajan asennus
63 Varistorin irrottaminen maadoittamattomissa ITverkoissa ja epäsymmetrisesti maadoitetuissa TNverkoissa (runkokoko R7) VAROITUS!Jos varistorilla varustettu taajuusmuuttaja asennetaan IT-verkkoon [maadoittamaton tai suurohmisesti (yli 30 ohmia) maadoitettu verkko], verkko kytkeytyy maapotentiaaliin varistorin kautta. Tämä voi aiheuttaa vaaratilanteen tai vahingoittaa taajuusmuuttajaa. Jos varistorilla varustettu taajuusmuuttaja asennetaan epäsymmetrisesti maadoitettuun TN-verkkoon, taajuusmuuttaja vioittuu. 1. Varmista, että taajuusmuuttajan virta on kytketty pois päältä. 2. Irrota etukannen yläosa avaamalla kiinnitysruuvit. 3. Irrota varistorikaapelin nuolella merkitty pää kuvan mukaisesti (korttiin kiinnitettyä kaapelin päätä on hankala käsitellä) Kiinnitä etukansi. Taajuusmuuttajan asennus 59
64 Varistorin irrottaminen maadoittamattomissa ITverkoissa ja epäsymmetrisesti maadoitetuissa TNverkoissa (runkokoko R8) VAROITUS! Jos varistorilla varustettu taajuusmuuttaja asennetaan IT-verkkoon [maadoittamaton tai suurohmisesti (yli 30 ohmia) maadoitettu verkko], verkko kytkeytyy maapotentiaaliin varistorin kautta. Tämä voi aiheuttaa vaaratilanteen tai vahingoittaa taajuusmuuttajaa. Jos varistorilla varustettu taajuusmuuttaja asennetaan epäsymmetrisesti maadoitettuun TN-verkkoon, taajuusmuuttaja vioittuu. 1. Varmista, että taajuusmuuttajan virta on kytketty pois päältä. 2. Irrota etukannen yläosa avaamalla kiinnitysruuvit. 3. Irrota varistorikaapeli kortista. 4. Irrota varistorikaapelin toinen pää Kiinnitä etukansi. 60 Taajuusmuuttajan asennus
65 Tehokaapeleiden (syöttö ja moottori) vieminen läpivientilevyn läpi 1. Tee tiivisteisiin reiät, joiden läpi kaapelit mahtuvat. 2. Vie kaapelit reikien läpi (kaikki kolmivaiheisen johtimen liittimet saman reiän läpi) ja vedä tiivisteet kaapeleiden päälle. Tehokaapeleiden valmisteleminen 1. Kuori kaapelit. 2. Kierrä suojajohtimet. 3. Taivuta johtimet liittimiin. 4. Leikkaa johtimet sopivan pituisiksi. Aseta jalusta läpivientilevylle ja tarkista, että johtimet ovat oikean pituiset. Poista jalusta. 5. Purista tai ruuvaa kaapelikengät johtimiin. VAROITUS! Kaapelikengän enimmäisleveys on 38 mm. Leveämmät kaapelikengät voivat aiheuttaa oikosulun. 6. Kytke kaapeleiden kierretyt suojavaipat PE-liittimeen (runkokoko R7) tai maadoitusliittimeen tai PE-liittimeen (runkokoko R8). Huomautus: 360 asteen maadoitusta ei tarvita kaapelin läpiviennissä. Lyhyt kierretty suojavaippa vaimentaa suojamaadoituksen lisäksi riittävästi häiriöitä. Taajuusmuuttajan asennus 61
66 Runkokoko R7 Liitin U1, U2 V1, V2 W1, W2 A (reikä 1) /mm 159 [6.3] 262 [10.3] 365 [14.4] A (reikä 2) /mm 115 [4.5] 218 [8.5] 321 [12.6] PE-liittimen reikä B / mm 43 [1.7] 75 [3.0] 107 [4.2] 139 [5.5] 171 [6.7] 203 [8.0] 62 Taajuusmuuttajan asennus
67 Runkokoko R8 Liitin U1 V1 W1 U2 V2 W2 A (reikä 1) /mm 432 [17] A (reikä 2) /mm 387 [15.2] A (reikä 3) /mm 342 [13.5] B mm 40 [1.6] 432 [17] 387 [15.2] 342 [13.5] 148 [5.8] 432 [17] 387 [15.2] 342 [13.5] 264 [10.4] 284 [11.2] 239 [9.4] 194 [7.6] 40 [1.6] 284 [11.2] 239 [9.4] 194 [7.6] 148 [5.8] 284 [11.2] 239 [9.4] 194 [7.6] 264 [10.4] PE-liittimen reikä C /mm 24 [0.9] [2.2] 88 [3.5] 120 [4.7] 152 [6.0] 184 [7.2] 216 [8.5] 248 [9.8] 280 [11.0] Taajuusmuuttajan asennus 63
68 Ohjauskaapeleiden vieminen läpivientilevyn läpi 1. Leikkaa tiivisteisiin reiät, joiden läpi ohjauskaapelit mahtuvat. 2. Vie ohjauskaapelit läpivientilevyn läpi ja vedä tiivisteet kaapeleiden päälle. Kaapelikenkien kiinnittäminen jalustaan 1. Jos läpivientilevy on kiinnitetty lattiaan, avaa kiinnitysruuvit. 2. Aseta jalusta läpivientilevyn päälle. 3. Kiinnitä jalusta ja läpivientilevy lattiaan ruuveilla samojen reikien läpi. 4. Kiinnitä kaapelikengät jalustaan (U1, V1, W1, U2, V2, W2 ja PE). 5. Kiristä kytkennät (katso kaaviot sivulla 65). 6. Runkokoko R7: Kiinnitä EMC-suoja syöttö- ja moottorikaapeleiden väliin kuten kuvassa sivulla 56. Runkokoot R7 ja R8: M12-pultti Kiristysmomentti: Nm 64 Taajuusmuuttajan asennus
69 5 5 VAROITUS! Kaapeleita ei saa kytkeä suoraan taajuusmuuttajan liittimiin. Läpiviennin eristysmateriaali ei ole riittävän vahva, jotta se kestäisi kaapeleihin kohdistuvan mekaanisen rasituksen. Kaapelikytkennät on tehtävä jalustassa. 7. Työnnä taajuusmuuttajan runko takaisin jalustan päälle. Taajuusmuuttajan asennus 65
70 Jalustan kiinnittäminen taajuusmuuttajan runkoon 1. Kiinnitä kiristysruuvit. VAROITUS! Kiinnitys on tärkeää, sillä ruuveja tarvitaan taajuusmuuttajan maadoittamiseen. 2. Liitä jalustan yläosassa olevat liittimet taajuusmuuttajan rungon yläosan pohjassa oleviin liittimiin. VAROITUS! Varo pudottamasta ruuveja jalustan sisään. Irralliset metallipalat taajuusmuuttajan sisällä voivat vahingoittaa laitetta. 66 Taajuusmuuttajan asennus
71 3. Kiristä liitännät. Näkymä runkokokoon R7 Kaapeliliitännän ruuvit R7: M8-ruuvit Kiristysmomentti: Nm R8: M10-ruuvit Kiristysmomentti: Nm 4. Kiinnitä taajuusmuuttaja ruuveilla tai pulteilla seinällä oleviin reikiin. Huomautus: Asennusasennossa a (katso sivu 29) yksikköä ei saa kiinnittää seinään, jos se altistuu sivuttaiselle tärinälle. 5. Kytke ohjauskaapelit, kuten kohdassa Ohjauskaapeliliitännät sivulla Kiinnitä kannet, kuten kohdassa Kansien kiinnittäminen sivulla 74. Taajuusmuuttajan asennus 67
