4 Yleistä Pumput ja moottorit GPA- ja GP1-pumput Parkerin hammaspyöräpumput on suunniteltu erityisesti pienten kuorma-autojen hydrauliikkaa varten. GPA/GP1-sarja sopii useimpiin käyttökohteisiin. Se on kevyt, pienikokoinen, ja ainutlaatuisen kaksoisporttirakenteen ansiosta se voidaan asentaa taka- tai sivuliitäntään. GPA-sarjan pumppujen kotelo on puristealumiinia painosäästön takia, ja GP1-sarjan suuremmissa pumpuissa käytetään valurautaa lujuuden parantamiseksi. Hammaspyöräpumppuja täydentävät vaativiin sovelluksiin kehitetyt mäntäpumppumme. GPA/GP1-pumput sopivat ajoittaiseen tai kevyeen käyttöön, mutta niiden luotettavuus ja käyttöikä ovat sitä tavallisen korkeaa Parker-luokkaa. GPA-sarja Ominaisuudet Kevyt ja pienikokoinen helppo asentaa pieneenkin ajoneuvoon. Hiljainen sopii käytettäväksi myös meluherkässä ympäristössä. Luja ja luotettava vaivaton ja pitkä käyttöikä. Kehitetty suurille kierrosluvuille. Vapaavalintainen kiertosuunta - helppo asentaa. Taka- ja sivuliittimet - kuhunkin asennukseen voi valita sopivimman vaihtoehdon. GP1-sarja Ks. sivu 15 4 Parker Hannifin

5 Yleistä Pumput ja moottorit F1-pumppu ISO F1 tarjoaa lisäetuja kappaletavaranostureiden, kuormanvaihtajien, nostodumppereiden, puutavaranostureiden ja kippi/nosturi-yhdistelmien käyttäjille. F1 on tehokas, nerokas ja toimintavarmuudeltaan lyömätön pumppu. Pienten asennusmittojen ansiosta F1-pumppu on helppo ja edullinen asentaa. 1 F1:n uusia ominaisuuksia ovat esim: Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat... seuraavien ominaisuuksien ansiosta: - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Uusi laakeriasennus - Pumpunpesä yhtä kappaletta - Tasaisempi tilavuusvirtaus - Korkeita kierroslukuja kestävät pallomaiset männät - Sisäisiä vuotoja vähentävät lamellimännänrenkaat - Akselin ja sylinterirummun välinen hammassynkronointi - Voidaan asentaa säiliön öljypinnan tason yläpuolelle - Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset - ISO-standardin mukainen asennuslaippa ja akseli. F1-mäntä laminoidulla männänrenkaalla. Piston_head.eps Leif A./ Ks. sivu Männän lukitus F1-akselissa. Piston_locking.eps Leif A./ Parker Hannifin

6 Yleistä Pumput ja moottorit F1-pumppu SAE Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassyn kronointi Käyttöpaine jopa 350 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 29 F1-moottori ISO Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 250 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 32 6 Parker Hannifin

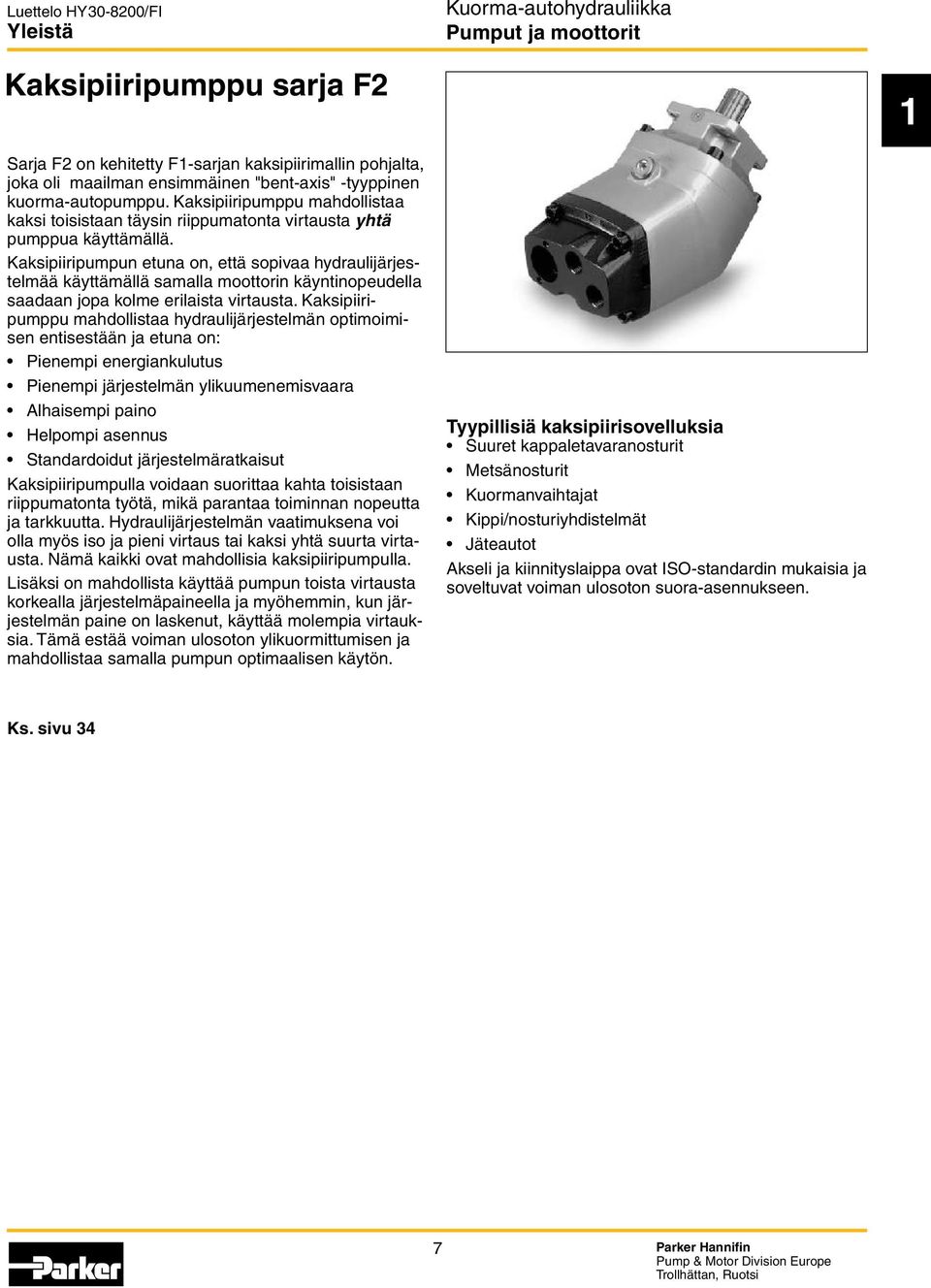

7 Yleistä Pumput ja moottorit Kaksipiiripumppu sarja F2 1 Sarja F2 on kehitetty F1-sarjan kaksipiirimallin pohjalta, joka oli maailman ensimmäinen "bent-axis" -tyyppinen kuorma-autopumppu. Kaksipiiripumppu mahdollistaa kaksi toisistaan täysin riippumatonta virtausta yhtä pumppua käyttämällä. Kaksipiiripumpun etuna on, että sopivaa hydraulijärjestelmää käyttämällä samalla moottorin käyntinopeudella saadaan jopa kolme erilaista virtausta. Kaksipiiripumppu mahdollistaa hydraulijärjestelmän optimoimisen entisestään ja etuna on: Pienempi energiankulutus Pienempi järjestelmän ylikuumenemisvaara Alhaisempi paino Helpompi asennus Standardoidut järjestelmäratkaisut Kaksipiiripumpulla voidaan suorittaa kahta toisistaan riippumatonta työtä, mikä parantaa toiminnan nopeutta ja tarkkuutta. Hydraulijärjestelmän vaatimuksena voi olla myös iso ja pieni virtaus tai kaksi yhtä suurta virtausta. Nämä kaikki ovat mahdollisia kaksipiiripumpulla. Lisäksi on mahdollista käyttää pumpun toista virtausta korkealla järjestelmäpaineella ja myöhemmin, kun järjestelmän paine on laskenut, käyttää molempia vir tauksia. Tämä estää voiman ulosoton ylikuormittumisen ja mahdollistaa samalla pumpun optimaalisen käytön. Tyypillisiä kaksipiirisovelluksia Suuret kappaletavaranosturit Metsänosturit Kuormanvaihtajat Kippi/nosturiyhdistelmät Jäteautot Akseli ja kiinnityslaippa ovat ISO-standardin mukaisia ja soveltuvat voiman ulosoton suora-asennukseen. Ks. sivu 34 7 Parker Hannifin

8 Yleistä Pumput ja moottorit T1-pumppu T1-pumpun kierrostilavuus on kiinteä ja se on kehitetty vanhan T1-sarjan pohjalta, joka oli suunniteltu erityisesti täyttämään vähemmän vaativien kuormaautosovellusten vaatimukset. Esimerkkeinä kyseisistä sovelluksista voidaan mainita kippilavat ja pienet nosturit, joiden työjaksot ovat lyhyitä ja suhteellisen harvaan esiintyviä. Pumpun rakenne muistuttaa suuresti F1-pumppua, mutta on vieläkin kompaktimpi. Se hyödyntää tunnettua 45 -konseptia pallomaisine mäntineen ja lamellimännänrenkaineen, joilla saadaan hyvä volymetrinen ja mekaaninen hyötysuhde. Lisäksi pumppu on luotettavuudeltaan lyömätön osien vähäisen määrän ansiosta. Ottoteho jopa 71 kw Suurin kierrosluku 2300 r/min Käyttöpaine maks. 350 bar Korkea kokonaishyötysuhde Alhainen paino Pienet asennusmitat Todistetusti luotettava Helppo huoltaa T1-pumppu voidaan asentaa useimpiin eurooppalaisiin kuorma-autovaihteistoihin, sillä akselinpää ja asennuslaippa ovat eurooppalaisen standardin mukaisia. Parker Hannifin pystyy myös toimittamaan sopivia voiman ulosottoja. T1:n tyypillisiä sovelluksia Kippisovellukset ( Sovellukset, joissa alhaiset paineet ja lyhyet käyttöjaksot.) Harvoin ja lyhytaikaisesti käytetyt sovellukset Ks. sivu 37 8 Parker Hannifin

9 Yleistä VP1-pumppu VP1 on maailman ensimmäinen kierrostilavuudel taan säädettävä kuorma-autopumppu. Se voidaan asentaa suoraan vaihteiston voiman ulosottoon tai ISO-standardin mukaiseen kytkimestä riippumattomaan voiman ulosottoon (esim. moottorivoiman ulosotto). VP1-pumpun hienoudet pääsevät oikeuksiinsa esimerkiksi kuormantunnistavalla hydraulijärjestelmällä varustetuissa kuorma-autonostureissa. VP1-pumpulla pystytään lisäksi yksinkertaistamaan ja optimoimaan erilaisten virtaustarpeiden hydraulijärjestelmät, joita tarvitaan esim. jäte- ja lieteautoissa sekä erilaisissa kippi-, nosturi-, lumiaura- ja suolaus/hiekoituslaiteyhdistelmissä. VP1 tuottaa hydraulijärjestelmälle tarkalleen oikean virtauksen juuri oikealla hetkellä, mikä alentaa tehokkaasti energiankulutusta ja lämmönmuodostusta. Tämän ansiosta järjestelmä on hiljainen ja kuluttaa vähemmän energiaa. VP1-pumpulla on korkea hyötysuhde, sen asennusmitat ovat pienet ja se on erittäin kevyt. Se on luotettava, taloudellinen ja helppo asentaa. Neljä pumppukokoa VP1-045, VP1-075, VP1-095, VP1-110 ja VP1-130, joilla kaikilla on hyvin kompaktit asennusmitat. Rakenne Iso kulma kompakti rakenne Pumpun rakenne mahdollistaa jopa 20 kulman männän ja vinolevyn välille, mikä tekee pumpusta erittäin kompaktin. Tandemasennus Läpimenevä akseli mahdollistaa toisen pumpun, esim. kierrostilavuudeltaan kiinteän F1-pumpun, asentamisen VP1:n perään. Pumput ja moottorit Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akseli ja asennuslaippa ovat eurooppalaisen ISO-standardin mukaisia. VP1 sopii valmistajasta riippumatta useimpiin kuormantunnistaviin järjestelmiin. Edut: Säädettävä kierrostilavuus Alhainen äänitaso Korkea paino/tehosuhde Kompakti ja kevyt Korkea hyötysuhde Vankka rakenne Kestää alhaisia lämpötiloja Luotettava ja helppo huoltaa Voidaan liittää suoraan ja asentaa peräkkäin 1 Kestää suuria kuormituksia Kestävien rullalaakerien ansiosta pumpun tuloakseli kestää myös suuret radiaalikuormitukset. Tämä mahdollistaa hammaspyörän asennuksen suoraan akselinpäähän ilman lisälaakerointia. Korkea kokonaishyötysuhde Ainutlaatuiset rakenneratkaisut, kuten liukukenkä ja "kelluva" venttiililevy, minimoivat mekaaniset häviöt. Viiden männän varassa kelluva venttiililevy tekee pumpusta hiljaisen ja samalla sen sisäiset vuodot ovat erittäin vähäiset ja volymetrinen hyötysuhde hyvä. Pitkä käyttöikä VP1 on suunniteltu kuormantuntevilla hydraulijärjestelmillä varustettuihin kuorma-autoihin. Se on vankka, mutta silti yksinkertainen, ja siinä on vähän liikkuvia osia. Tuloksena on luotettava pumppu, jonka käyttöikä on pitkä. Pidätinlevy Pidätinlevy (ks. pumpun läpileikkaus, luku 8) on kestäväksi mitoitettu ja sen ansiosta pumppu kestää suuria kierroslukuja ja nopeita nopeusvaihteluita. Ks. sivu 41 9 Parker Hannifin

10 Yleistä Varusteet Varusteet 1 Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille 2 3 NORMAL RUNNING CHANGE FILTER R L ROTATION BLA Syöttöyksikkö Ks. luku 9. Liittimet Imuliittimet ja ja liitinsarjat Ks. luku 10. F1plus_access.eps Leif A./ Vapaakiertoventtiilit BPV-F1/-T1, BPV-F1-25 ja 81, BPV-F2, Ks. luku 11. Kevennysventtiili BPV-VP1, BPV-L Ks. luku 11. Varusteet Voiman ulosoton paineilmaventtiilisarja, voiman ulosoton muunnossarja, nivelakselit, akselilaipat, asennussarjat, paluusuodatin ja indikaattori, jakovaihteet (SB 1-1,18, 1-1,54) Ks. luku Parker Hannifin

11 Sisältö Asennusohje GPA, GP1, F1-, F2-, T1- ja VP1-pumpuille Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus 1 2 Sisältö Sivu Pumpun koon valinta F1 ja T Pumpun valinta ja putkiston mitoitus Kaikille pumpuille...12 Nomogrammi Parker Hannifin

12 Pumpun valinta ja putkiston mitoitus GPA, GP1, F1, F2, T1 ja VP1 Pumpun koon valinta F1 ja T1 Seuraavassa taulukossa on esitetty pumpun virtaus valituilla voiman ulosoton välityssuhteilla ja moottorin käyntinopeuksilla. Välityssuhde Kierrosluku [r/min] Virtaus [l/min] F1-25 F1-41 F1-51 F1-61 T1-81 F1-81 F1-101 T : : : Huom: - Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) - Varmista, ettei voiman ulosoton suurinta sallittua lähtömomenttia ylitetä. - Ota yhteys Parker Hannifiniin, jos tulopaineen uskotaan olevan alle 1.0 bar (abs.); riittämätön tulopaine saattaa aiheuttaa kavitaatiota, mikä voi kohottaa pumpun käyntiääntä ja vahingoittaa pumppua Virtaus ja momentti (hyötysuhdetta huomioimatta) D x n Virtaus: Q = [l/min] 1000 missä: D on pumpun kierrostilavuus [cm 3 /r] n on pumpun kierrosluku [r/min] D x p Momentti: M = [Nm] 63 missä: D on pumpun kierrostilavuus [cm 3 /r] p on maks. hyödynnetty paine [bar] 12 Parker Hannifin

13 Pumpun valinta ja putkiston mitoitus GPA, GP1, F1, F2, T1 ja VP1 Seuraavassa esimerkissä on esitetty, miten valitaan sopiva pumppukoko kuorma-autosovellukseen: Käyttöolosuhteet Tietty kuorma-autonosturi vaatii esimerkiksi seuraavat: Virtaus: l/min Paine: 230 bar Dieselmoottorin kierrosluku 800 r/min Määritä pumpun kierrosluku Esimerkiksi jos ulosoton välityssuhde on 1:1,54 niin pumpun pyöräntänopeudeksi tulee: 800 x 1, r/min Valitse pumpun koko Siirry käyrästöön 1 ja valitse pumppu, joka kierrosluvulla 1200 r/min antaa virtauksen l/min. Seuraa viivaa a (1200 r/min), kunnes se leikkaa viivan b (70 l/min). F1-61 on sopiva pumppu Pumpun momenttitarve Tarkasta, että vaihteisto ja voiman ulosotto kestävät tarvittavan momentin. Siirry käyrästöön 2 ja lue pumpun tarvittava vääntömomentti. Seuraa viivaa c (230 bar), kunnes se leikkaa F1-61:n viivan (valittu pumppukoko). Lue 220 Nm ( d :n kohdalta) Huom. Yleisesti ottaen tulee valita voiman ulosoton suurin välityssuhde ja pienin pumppukoko, jotka täyttävät edellytykset pumpun kierrosluku-, paine- ja tehorajoja ylittämättä. Putkiston mitoitus Kaikille pumpuille Virtaus [l/min] b a Käyrästö 1. Kierrosluku [r/min] Vääntömomentti [Nm] d Diagram_1_GB.eps Mats R/ c Paine [bar] Käyrästö Diagram_2_GB.eps Mats Rydh/ Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Öljyvirtaus Virtausnopeus [m/s] tietyllä putkilinjakoolla [mm/tuuma] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 75 / 3" 25 1,5 0,8 0,5 0,4 0,2 0,1 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 0,2 75 4,4 2,5 1,6 1,1 0,6 0,4 0, ,9 3,4 2,1 1,5 0,8 0,5 0, ,8 5,1 3,1 2,2 1,3 0,8 0, ,1 2,9 1,6 1,1 0, ,3 3,7 2,1 1,3 0,9 Taulukko 1. Painelinja Imulinja 13 Parker Hannifin

14 Pumpun valinta ja putkiston mitoitus Taulukossa 2 annettuja virtausnopeuksia ei tulisi ylittää, jotta tulopaine olisi riittävä, äänitaso alhainen ja lämpöhäviöt pieniä. Valitse putkikoko, joka taulukon 3 mukaan antaa suositeltujen arvojen rajoissa olevan virtausnopeuden, esimerkiksi: Virtauksella 100 l/min tarvitaan 50 mm (2") imulinja ja 25 mm (1") painelinja. GPA, GP1, F1, F2, T1 ja VP1 Huom: Pitkät imulinjat, alhaiset imulinjan paineet (esim. koska säiliö on pumpun alapuolella) ja/tai alhaiset lämpötilat saattavat vaatia vielä suurempia kokoja. Muussa tapauksessa pumpun kierroslukua on alennettava kavitaation välttämiseksi (joka saattaa voimistaa käyntiääntä, heikentää tehoa ja vaurioittaa pumppua). Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Nomogrammi Virtaus - putkilinjan sisähalkaisija - virtausnopeus 300 Taulukko 2. Esimerkki 1 Painelinja Q = 65 l/min d = 3/4" v = 3,8 m/s Esimerkki 2 Imulinja Q = 50 l/min v = 0,8 m/s d = 1 1/2" " 2½" 2" 1/ 1 2 " 1/ 1 4 " 1" 7 /" 8 3 /" 4 5 /" 8 1/ 2" 3 /" 8 5 / 16" 1/ 4" 3 / 16" Imu Paine 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 6 Q = virtaus [l/min] tuuma mm d = putkijohdon sisähalkaisija [Ø mm] v = virtausnopeus [m/s] Taulukko Parker Hannifin

15 Sisältö GPA- ja GP1-pumput GPA ja GP1-pumppu - Kiinteä kierrostilavuus 2 3 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...16 Asennusmitat Tilaustiedot...20 Vakiomallit...20 Imuliittimet Asennus ja käynnistys Parker Hannifin

16 Tekniset tiedot GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA ja GP1 GPA-sarja (alumiinikotelo, laippa 4 pultilla) GPA-koot- 012 Kierrostilavuus [cm 3 /r] 12 Suurin käyttöpaine [bar] jatkuva 250 hetkellinen] 270 Suurin huippupaine [bar] 290 Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min 500 maks Paino [kg] 4,8 GP1-sarja (valurautakotelo, laippa 3 ja 4 pultilla) GP1-koot Kierrostilavuus [cm 3 /r] Suurin käyttöpaine [bar] jatkuva hetkellinen] Suurin huippupaine [bar] Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min maks Paino [kg] 6,7 7,1 7,8 8,1 12,5 13,0 14,0 15,0 16 Parker Hannifin

17 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA-008/-012/-016/ pulttia Ura B8x32x36 ISO 14 / DIN C/ ,5 BSP 1/2" (syvyys 14, kuvassa tulpattuna) B Koko 012 Mitta A 123 Mitta B 72 BSP 1/2" kumpikin puoli (syvyys 14) A 7 Ø13 (x4) GPA_008_019_4_ny5.ai Leif A./ Vääntömomentti [Nm] Virtaus [l/min] cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Torque_flow_GPA_ny5.ai Leif A./ Öljyn lämpötila: -25 C C Suositusviskositeetti: mm 2 /s (cst) Suurin viskositeetti: 750 mm 2 /s (cst) 17 Parker Hannifin

18 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-016/-019/-023/-029/-036/-041/ pulttia Ura B6x21x25 ISO 14 / DIN 5462 Ø C/ ,5 108 BSP 3/4" (syvyys 16, kuvassa tulpattuna) 3 12 B BSP 3/4" kumpikin puoli (syvyys 16) Ø11 (x3) Ø72 84 A 5 Koko Mitta A Mitta B GP1_016_046_3_ny5.ai Leif A./ GP1-016/-019/-023/-029/-036/-041/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø ,5 108 BSP 3/4" (syvyys 16, kuvassa tulpattuna) B BSP 3/4" kumpikin puoli (syvyys 16) Ø13 (x4) A 5 Koko Mitta A Mitta B GP1_016_046_4_ny5.ai Leif A./ Vääntömomentti [Nm] Virtaus [l/min] 46 cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Öljyn Torque_flow_GP1_016_046_ny5.ai lämpötila: -25 C C Suositusviskositeetti: mm 2 /s (cst) Suurin viskositeetti: 750 mm 2 /s (cst) Leif A./ Parker Hannifin

19 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-050/-060/-070/-080/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø BSP 1¼" (kuvassa tulpattuna) B BSP 1¼" kumpikin puoli Ø13 (x4) A 5 Koko Mitta A Mitta B GP1_050_100_4_ny5.ai Leif A./ Vääntömomentti [Nm] 400 Virtaus [l/min] cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Torque_flow_050_100_ny5.ai Öljyn lämpötila: -25 C C Suositusviskositeetti: mm 2 /s (cst) Suurin viskositeetti: Leif A./ mm 2 /s (cst) 19 Parker Hannifin

20 Tilaustiedot Tilaustiedot Esimerkki: GPA A Alumiinikotelo 1 Valurautakotelo Pumppukoko 012, 023, 029, 041, 046, 050, 060, 080 tai Pikakiinnitys, 3 pulttia 4 Pikakiinnitys, 4 pulttia GPA ja GP1-pumppu - Kiinteä kierrostilavuus Vakiomallit Alumiini, 4 pultin laippa Mallimerkintä Tilausnumero GPA Valurauta, 3 pultin laippa Mallimerkintä Tilausnumero GP GP GP GP Valurauta, 4 pultin laippa Mallimerkintä Tilausnumero GP GP GP GP GP GP GP GP HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

21 Sisältö F1-pumppu F1-ISO F1-pumppu - Kiinteä kierrostilavuus 3 4 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot ja pumpun halkileikkauskuva...22 F , ISO...22 Asennusmitat, F1-25, -41, -51 ja Tilaustiedot ja vakiomallit...23 Asennusmitat, F1-81 ja Paineliitännät ja vakiomallit...24 F1-12, ISO BSP (R) kierrelähdöillä...25 Tekniset tiedot ja pumpun halkileikkauskuva...25 Asennusmitat, F1-12, ISO BSP (R) kierrelähdöillä...26 Tilaustiedot ja vakiomallit...26 Asennusmitat, F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Tilaustiedot ja vakiomalli Imuliittimet Asennus ja käynnistys Parker Hannifin

22 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F , ISO F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Maks. virtaus 1) [l/min] 350 barin paineella ) 185 3) 400 barin paineella Suurin käyttöpaine [bar - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2)) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla 2" (50 mm) imulinjalla: F1-81 maks r/min (q 120 l/min); F1-101 maks r/min (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. Pumpun halkileikkauskuva Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä Leif A. 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 22 Parker Hannifin

23 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen ,5 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli shaft B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Tilaustiedot Esimerkki: F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. F1_61_install_ny2.eps Vakiomallit Leif A./ Mallimerkintä Tilausnumero F1-25-R F1-25-L F1-41-R F1-41-L F1-51-R F1-51-L F1-61-R F1-61-L Parker Hannifin

24 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Paineliitännät Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Pumppukoko Paineaukko 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) R-kierre (ei sisällä liitintä). Ø80 (+0/-0,013) Ø34,9 118 M12x24 F1_81_install_ny3.eps Vakiomallit Leif A./ Mallimerkintä Tilausnumero F1-81-R F1-81-L F1-101-R F1-101-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

25 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-12, ISO BSP (R) kierrelähdöillä F1-koot- 12 Kierrostilavuus [cm 3 /r] 12 Maks. virtaus 1) [l/min] 28 Suurin käyttöpaine [bar] 350 Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) nopeus itseimevänä 2300 Pumpun momentti 1) [Nm] 67 Suurin ottoteho [kw] - jatkuva 16,1 - hetkellinen 2)) 21,7 Paino [kg] 6,7 1) Teoreettiset arvot 2) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. 4 Pumpun halkileikkauskuva Liitäntäpää 4 Kotelo 7 Etupääty 2 Sylinterirumpu 5 Hammaskehä 8 Akselitiiviste 3 Mäntä ja männänrengas 6 Rullalaakeri 9 Akseli 25 Parker Hannifin

26 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-12 BSP (R) kierrelähdöillä 106 Ø13 (x4) ROTATION Arvioitu painopiste 40 Paineaukko BSP 1/2" 48 Imuaukko BSP 3/4" ,8 8,5 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Ø34,9 Ø80 (+0/-0,013) 106 M12x24 (kierre) F1_12_install_UK.eps Leif A./ Tilaustiedot Esimerkki: F1-pumppukoko 12 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R Vakiomallit Mallimerkintä Tilausnumero F1-12-R F1-12-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

27 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Imuaukko Paineaukko ,5 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli B8x32x36 B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko / 4 " 1" / 4 " 1" / 4 " 1" / 4 " 1" Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Vakiomallit F1_61_threads_ny.eps Mallimerkintä Leif A./ Tilausnumero F1-25-RB F1-25-LB F1-41-RB F1-41-LB F1-51-RB F1-51-LB F1-61-RB F1-61-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

28 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja -101 BSP (R) kierrelähdöillä Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Ø34,9 Ø80 (+0/-0,013) Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko -81 1" 1 1 / 4 " " 1 1 / 4 " 118 M12x24 Vakiomallit F1_81_threads_ny.eps Mallimerkintä Leif A./ Tilausnumero F1-81-RB F1-81-LB F1-101-RB F1-101-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

29 Sisältö F1-pumppu F1-SAE F1-pumppu - Kiinteä kierrostilavuus 4 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...30 Pumpun halkileikkauskuva...30 Asennusmitat...31 Tilaustiedot (SAE)...31 Paineliitännät...31 Vakiomallit (SAE)...31 Imuliittimet Asennus ja käynnistys Parker Hannifin

30 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 (SAE) F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 Maks. virtaus 1) [l/min] 350 barin paineella barin paineella Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) maks. kierr.luku 400 barin paineella 2) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Max inmatad effekt [kw] - jatkuva hetkellinen 3)) Vikt [kg] 8,5 8,5 8,5 8,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst) 3) Maks. 6 sekuntia minuutin käytön aikana. Huom: Lisätiedot äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva 1. Pumpun akseli 2. Laakeri 3. Akselitiiviste 4. Kotelo 5. Hammaskehä 6. Rummun tuki 7. Mäntä ja männänrengas 8. Sylinterirumpu Liitäntäpää F1_61_SAE_cross_ny.eps Leif A./ Parker Hannifin

31 Asennusmitat F1-25, -41, -51 ja -61 (SAE) F1-pumppu - Kiinteä kierrostilavuus Mitat mm (tuuma) 89,8 [3,54] 118 [4,65] [1,02] [0,86] Imuaukko 1 1 / 16 "-12 UN Sis muunnosliittimen paineliitäntään Imuliitin on tilattava erikseen 206 [8,11] 167 [6,57] 85 [3,35] 41,5 [1,63] R ROTATION L S asennuslaippa (SAE J744, B ) S Ura-akseli, (SAE J744b) Spline 22-4, shaft 13T, S 13T, (SAE 16/32 J744b) DP. Ura SAE 22-4, J498b, 13T, 16/32 luokan DP; 1 mukainen. 118 [4,65] 130[5,13] [2,22] [3,86] 32 [1,26] Al-Si10Mg Ø14,3 [0,56] (x4) Vastapäivään pyörivä Myötäpäivään pyörivä 1 1 / 16 "-12 UN Sis. muunnosliittimen paineliitäntään Arvioitu painopiste 9,5 [0,37] Ø21,6 [0,850] Ø101,60 (+0/-0,05) [4,000 (+0/-0,002)] 8 [0,32] 186 [7,32] 12 [0,47] 33 [1,30] [0,86] [1,02] M8 Imuaukko 163 [6.43] 14,5 [0,57] 4 Tilaustiedot (SAE) Esimerkki: F R U - S V - S F1-pumppukoko 25, 41, 51 tai 61 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä Paineliitännät Pumppukoko Paineaukko 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Sis. muunnosliitin (R:stä SAE:hen) Pumpun akseli S SAE B ura-akseli Akselitiiviste V FPM Asennuslaippa S SAE B Paineaukko U SAE O-rengas, UN-kierre F1_SAE_ny5.eps Leif A./ Mallimerkintä Tilausnumero F1-25-R F1-25-L F1-41-R F1-41-L F1-51-R F1-51-L F1-61-R F1-61-L Vakiomallit (SAE) HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

32 Sisältö F1-moottori F1-moottori - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...33 Tilaustiedot...33 Asennusmitat...33 Paineliitännät...33 Vakiomallit...33 Imuliittimet Asennus ja käynnistys Parker Hannifin

33 PART NO. Luettelo HY /FI Tekniset tiedot F1-moottori - Kiinteä kierrostilavuus Moottorikoko F1-25-M 41-M 51-M 61-M 81-M 101-M 121-M Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Suurin käyttöpaine [bar] - jatkuva hetkellinen Kierrosluku [r/min - jatkuva hetkellinen Vääntömomentti (teoreettinen) [Nm] 200 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 12,5 Tilaustiedot Esimerkki: F M F1-moottorikoko 25, 41, 51, 61, 81, 101 tai 121 Asennusmitat Paineliitännät Moottorikoko Liitäntä F1-25/41/51/61 3 / 4 " -81/101/121 1" Ø13 (x4) Vakiomallit Mallimerkintä Tilausnumero F1-25-M F1-41-M F1-51-M F1-61-M F1-81-M F1-101-M F1-121-M HUOM: - F1-81/-101-M:n mittapiirustus esitetty. - Asennusmitat koskevat mallia F1-81/-101-M. Mitat suluissa [ ] koskevat mallia F1-25/-41/-51/-61-M. Kaikki mitat mm:inä. 98 [104] 114 Liitäntä B [BSP 3/ 4 "] BSP 1" 49,5 Liitäntä A [BSP 3 / 4 "] BSP 1" [98] 113 Pump and Motor Division Made in Sweden - TYPE SER NO. HUOM! Vuotolinja kytkettävä. Vuotolinja kytkettävä liitäntä R1/2" suurin sallittu paine vuoto finjassa on 3 bar [167] 220 [206] Ura-akseli B8x32x36 (ISO 14/DIN 5462) M12x24 Ø80 (+0/-0,013) Ø34,9 F1_motor_ny5.eps 33 Parker Hannifin Leif A./

34 Sisältö Kaksipiiripumppu sarja F2 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...35 Virtaus kierrosluvun funktiona...35 Akselimomentti paineen funktiona...35 Asennusmitat...36 Tilaustiedot...36 Vakiomallit...36 Imuliittimet Asennus ja käynnistys Parker Hannifin

35 Tekniset tiedot Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Pumppukoko F2-42/42 53/53 55/28 70/35 70/70 Kierrostilavuus [cm 3 /r] Aukko A Aukko B Suurin käyttöpaine [bar] - jatkuva hetkellinen Suurin kierrosluku [r/min] (kevennetty pumppu pienellä paineella) Suurin nopeus itseimevänä [r/min] Paine aukoissa A 1) 2) ja B 1) 2) Aukko A 2) paineeton, paine aukossa B Ottoteho [kw] maks. hetkellinen 3) maks. jatkuva Paino [kg] ) 2 1 / 2 " imulinjalla; 2" imulinjalla 53/53 ja 70/35 maks r/min, 42/42 ja 55/28 maks r/min (q 120 l/min) 2) Tulopaineella 1,0 bar (abs.) Huom! Alhaisempi tulopaine vaikuttaa pumpun suorituskykyyn. 3) Maks. 6 sekuntia minuutin käytön aikana. Pyörimissuuntaan sidotut liitäntäpäät Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) F2 B Myötäpäivään pyörivän pumpun liitäntäpää Vastapäivään pyörivän pumpun liitäntäpää F2plus_end_caps_GB.eps Leif A./ A F2 B A 6 Virtaus kierrosluvun funktiona (teoreettiset arvot ) Pumpun kierrosluku [r/min] F2-53/53 virtaus [l/min] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 virtaus [l/min] Aukko A Aukko B Yhteensä(A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista Akselimomentti paineen funktiona (teoreettiset arvot ) Paine [bar] F2-53/53 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista 35 Parker Hannifin

36 Asennusmitat Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Paineliitännät (R3/4") Imuliitäntä F2 B Arvioitu painopiste Myötäpäivään pyörivä Vastapäivään pyörivä B /-0 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Tilaustiedot Esimerkki: F2-pumppukoko [cm 3 /r] 42/42 53/53 55/28 70/35 70/70 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä F2-53/53 - L Ø33 +0/-0.1 Ø34.9 Ø80 (+0/-0,013) Vakiomallit Mallimerkintä Tilausnumero F2-42/42-R F2-42/42-L F2-53/53-R F2-53/53-L F2-55/28-R F2-55/28-L F2-70/35-R F2-70/35-L F2-70/70-R F2-70/70-L M12x24 F2plus_install_GB.eps Leif A./ Huomaa! - Kiristä tarkastustulppa ennen käynnistystä momenttiin Nm. - Liitäntäpää on vaihdettava pyörimissuunnan muuttamiseksi. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

37 Sisältö T1-pumppu T1-pumppu - Kiinteä kierrostilavuus 6 7 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...38 Pumpun halkileikkauskuva...38 Asennusmitat Tilaustiedot...39 Vakiomallit...39 Paineliitännät...39 Imuliittimet Asennus ja käynnistys Parker Hannifin

38 Tekniset tiedot T1-pumppu - Kiinteä kierrostilavuus Pumppukoko - T Kierrostilavuus [cm 3 /r] 81,5 118,5 Suurin virtaus 1) [l/min] 163 3) Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) suurin kierrosluku 2) ) ) Pumpun momentti 1) [Nm] barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Vikt [kg] 8,5 12,5 1) Teoreettiset arvot. 2) Voimassa 1,0 barin (abs.) tulopaineella käytettäessä mineraaliöljyä, jonka viskositeetti 30 mm 2 /s (cst). 3) Voimassa 2 1 / 2 " imulinjalla. 2" imulinjalla: T1-81 maks r/min (Q 120 l/min); T1-121 maks. 950 r/min (Q 120 l/min). 4) Maks. 6 sekuntia yhden (1) minuutin aikana. Huom: Lisätietoja äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva (kuvassa T1-121) Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä Leif A. 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 38 Parker Hannifin

39 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 22 Paineliitäntä BSP 3/4" 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä Paineliitäntä BSP 3/4" Imuliitäntä ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Ura-akseli Spline shaft B8x32x36 B8x32x36 (ISO 14/DIN 5462) M12x F1_61_install_ny2.eps Leif A./ Tilaustiedot Esimerkki: T1-pumppukoko 81 tai 121 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä T R HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. Vakiomallit Mallimerkintä Tilausnumero T1-81-R T1-81-L T1-121-R T1-121-L Paineliitännät Pumppukoko Paineaukko 1) / 4 " " 1) R-kierre (ei sisällä liitintä). 39 Parker Hannifin

40 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 25 Paineliitäntä BSP 1" 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineliitäntä BSP 1" Imuliitäntä R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 5462) Ø34,9 Ø80 (+0/-0,013) M12x T1_121_install_ny3.eps Leif A-son./ Parker Hannifin

41 Sisältö VP1-pumppu VP1-pumppu - Säädettävä kierrostilavuus 7 8 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...42 VP1-45/-75:n halkileikkauskuva...42 Asennusmitat VP1-045 ja LS-säädin VP1-45/ Tandemasennus VP1-045/ VP1-095, -110 ja -130 Halkileikkauskuva...45 Asennusmitat VP1-095/-110/ Tilaustiedot ja vakiomallit...47 VP1 kuormantuntevassa järjestelmässä...47 LS kuormantunteva säätötoiminto...48 Asetukset ja signaalipaineen rajoitus...48 Imuliittimet Asennus ja käynnistys VP Parker Hannifin

42 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus Pumppukoko VP Suurin kierrostilavuus [cm 3 /r] Suurin paine [bar] - jatkuva hetkellinen 1) Massan hitausmomentti J [kgm 2 ] 0, , , , ,00690 Nopeus itseimevänä 2) [r/min] - 2" imulinja, maks / 2 " imulinja, maks " imulinja, maks Maks. nopeus virtaus vapaakiertoventtiilin kautta (1/min) Säätimen tyyppi LS Akselit DIN 5462 Asennuslaippa ISO Paino (mkl säädin) [kg] 27 1) Maks. 6 sekuntia 1 min. käytön aikana. 2) 1,0 barin (abs.) tulopainella mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst). VP1-45/-75:n halkileikkauskuva 1. Imuaukko 2. Ilmanpoistotulppa 3. Palautusjousi 4. Säädin 5. Säätömäntä (toinen kahdesta) 6. Vinolevy 7. Vinolevyn laakeri 8. Peitekansi 9. Ura (tandemasennusta varten) 10. Laakeriholkki 11. Mäntä (venttiililevyä varten) 12. Venttiililevy 13. Sylinterirumpu 14. Rumpupesä 15. Ilmanpoistotulppa 16. Mäntä ja liukukenkä 17. Pidätinlevy 18. Laakeripesä 19. Kartiorullalaakeri 20. Akselitiiviste ja pidin 21. Käyttöakseli VP1 cross section Leif A./ Parker Hannifin

43 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-045 ja maks. (Myötäp.) 73 maks. (Vastap.) 107 max 46 min "Ylempi" ilmanpoistotulppa 73 min 56 11,8 27,8 1, Ø34,9 Ø80 (+0/-0,013) 71 max max 20 max 132 max Pumpun painopiste Ilmanpoistotulppa 256, ,5 55 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Mittausliitäntä paineliitäntä R1/4" (Vastapäivään pyörivä) Imuliitäntä; R1 1/4" Mittausliitäntä tuloaukko; R1/4" 43 Paineliitäntä R1" (Vastapäivään pyörivä) LS T Säätimen vuotoliitäntä (R 1/4") 8 Mittausliitäntä paineliitäntä R1/4" (Myötäpäivään pyörivä) Paineliitäntä; R1" (Myötäpäivään pyörivä) LS-Liitäntä LS (R 1/4") M12x24 VP1_inst_GB.eps Leif A./ TÄRKEÄÄ! Säätimen T-liitäntää ei ole kytketty sisäisesti pumpun pesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

44 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus LS-säädin VP1-45/75 LS-liitäntä R1/4") A Säätimen vuotoliitäntä (R1/4") Maksimipaineen säätö (1 kierros = 55 bar) O-rengas (x6) Vaimennuskuristus (vastap. pyörivä) LS T (Säätömäntään 1) (Säätömäntään 2) A Päältä katsottuna Valmiuspaineen säätöruuvi ( p) (1 kierros = 5 bar) Myös silloin kun tandemyhdistelmä on asennettu erilliselle kannattimelle (esim. kardaanikäytössä), on pumppujen takapäät tuettava erillisellä tukikannattimella. Signaalipaineenrajoitus Alta katsottuna Vaimennuskuristus (myötäp. pyörivä) Säätöjousi Läpileikkaus Kuva 2. LS-säädin. Venttiililuisti Tandemasennus VP1-045/075 (läpimenevällä akselilla) VP1-pumpussa on läpimenevä akseli, mikä mahdollistaa apupumpun (esim. kierrostilavuu deltaan kiinteän F1:n) asentamisen VP1-pumpun perään muunnossarjan avulla (kuva 3). Huom! Kahden pumpun tandemasennuksen voiman ulosottoon aiheuttama taivutusmomentti ylittää yleensä voiman ulosoton sallitun momentin. Vaurioiden välttämiseksi lisäpumppu on tuettava vaihteistoon kiinnitetyllä kannattimella (kannatinta ei saa kiinnittää kuorma-auton alustaan). Leikkaus A A LS_block_GB.eps Leif A./ Kuva 3. Muunnossarja (tuotenro ) tandemasennukseen. TÄRKEÄÄ! Pyydä lisätietoja Parker Hannifinilta jos harkitset kahden VP1-pumpun asentamista peräkkäin. 44 Parker Hannifin

45 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus VP1-095, -110 ja -130 Halkileikkauskuva 1. Akselitiivisteet Rullalaakeri 3. "Ylempi" ilmaustulppa 4. Vinolevylaakeri 5. Paineenrajoituksen säätöruuvi 6. Paine-eron säätöruuvi 7. LS-Säädin 8. Mäntä liukukenkineen 9. Ylempi säätömäntä (pumpunpaine) 10. Neulalaakeri 11. Pumpunakseli 12. Akselitiivisteen vuotoreikä 13. Alempi ilmaustulppa 14. Laakeripesä (etupää) 15. Vinolevy 16. Pidätinlevy 17. Alempi säätömäntä (säädinpaine) 18. Sylinterirumpu 19. Venttiililevy 20. Pumpunrunko LS Säädin VP1-095, -110 ja -130 Vaihtoehtoinen LS liitäntä Säiliöliitäntä suoraan säiliöön R ¼ " 1. Järjestelmän paineensäätöruuvi (1 kierros = 140 bar) VP1_095_cross_section_ny2.ai Leif A./ Säätöruuvi 1:sen lukitusmutteri 8 T LS LS LS - liitäntä R ¼ " T 3. Perussäätö (säädetty tehtaalla) 4. Paine-eron säätö- VP1_095_control_section.ai 5. Lukitusmutteri Leif ruuvi, A./ säädetty osalle 4 25 bar (1 kierros = 17 bar) VP1-095/130 pumpun säätimen poikkileikkaus Säätimen liitännät. VP1_095_control_ports_ny2.ai HUOM: Leif A./ Kun valmiuspaine- tai maksimipaineasetusta on muutettu, käytä aina jotakin toimintoa ennen arvon lukemista. Osa Työkalu / koko 1 Kuusiokoloavain / 4 mm 2 Kiintoavain / 13 mm 3 ÄLÄ KOSKE 4 Kiintoavain / 27 mm 5 Kiintoavain / 27 mm 45 Parker Hannifin

46 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-095/-110/ , Mittausliitin M (R ¼ ") Järjestelmänpaine A Ylempi ilmaustulppa R ¼ " (ei valmiiksi kiristetty) Pyörimis-suunta (nuoli ilmoittaa tässä oikeakätisyyden) 12 8,5 142,5 97,5 46,5 Ø80 (+0/-0,013) 101 Vuotoreiän peitelevy (akselitiiviste) Ø12,5 (x4) 104 A Alempi ilmaustulppa R ¼ " 156 1,85 28,8 44 Ø34,9 Painopisteen asema HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. Säätimen liitännät T R ¼ Vaihtoehtoinen LS liitäntä Tärkeää! Säätimen vuotoliitäntä on aina kytkettävä säätimen T-liitännästä suoraan säiliöön. Ei pumpun rungon kautta M12x24 Imuliitäntä Mittausliitin M (R ¼ ") Järjestelmänpaine 2 x M12 syvyys 17, kannakkeen kiinnittämiseksi LS-liitäntä R 1 / 4 " Ura-akseli B8x32x36 (ISO 14/DIN 5462) Paineliitäntä R 1 " x M12 syvyys 17, kannakkeen kiinnittämiseksi Paineliitännät R 1 " M8x19 (x4); Os.halk 55 5 Imuliitäntä Poikkileikkauskuva A-A vasenkätisestä pumpusta Poikkileikkauskuva A-A VP1_095_install.ai oikeakätisestä pumpusta Leif A./ Parker Hannifin

47 Järjestelmätiedot VP1-pumppu - Säädettävä kierrostilavuus Tilaustiedot Esimerkki: VP L VP1-pumppukoko 045, 075, 095, 110 tai 130 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä HUOM! Haluttu pyörimissuunta on ilmoitettava tilauksen yhteydessä, sillä sitä ei voida muuttaa jälkikäteen. Vakiomallit Mallimerkintä Tilausnumero VP1-045-R VP1-045-L VP1-075-R VP1-075-L VP1-095-R VP1-095-L VP1-110-R VP1-110-L VP1-130-R VP1-130-L VP1 kuormantuntevassa järjestelmässä Kuormantuntevassa hydraulijärjestelmässä VP1- pumppu tuottaa kullakin hetkellä kytkettynä olevien toimintojen tarvitseman virtauksen. Tämän ansiosta energiankulutus ja lämmönmuodostus ovat huomattavasti pienemmät vastaavissa olosuhteissa käytettyyn, kierrostilavuudeltaan kiinteään pumppuun verrattuna. Kaaviossa 1 on esitetty tehontarve (virtaus x paine) vakiovirtausjärjestelmässä käytettävälle, kierrostilavuudeltaan kiinteälle pumpulle. p Max Paine Kulmateho Kaaviosta 2 nähdään voimakkaasti alentunut tehontarve kuormantuntevassa järjestelmässä, jossa on kierrostilavuudeltaan säädettävä pumppu, esim. VP1. Molemmissa tapauksissa pumpun paine on hieman korkeampi kuin mitä vaaditaan raskaimmalla kuormalla ('Kuorma 2'), mutta VP1 tarvitsee huomattavasti pienemmän virtauksensa vuoksi ainoastaan tehon, joka on merkitty varjostetulle alueelle 'Kuormateho'. Vakiovirtausjärjestelmässä ylimääräinen hydrauliöljy johdetaan säiliöön ja vastaava teho, ( Hukkateho ), on lämpöhäviötä. Paine Kulmateho p Max 8 p Kuorma Kuorma 1 Kuorma 2 Hukkateho p Kuorma Kuorma 1 Hukkateho Kuorma 3 Kuorma 2 Kuorma 3 Kaavio 1. Q Kuorma 1-3 Q Max Virtaus Vakiovirtausjärjestelmä; kierrostilavuudeltaan kiinteä pumppu Järjestelmien vertailu Järjestelmä Vakiovirtaus Kuormantunteva Pumppu Kiinteä kierr. VP1 säädettävä kierr. Pumpun ohjaus Vain paine Paine ja virtaus Kuormitus* Tietty vaikutus Ei vaikutusta Energiankulutus Suuri Pieni Lämmönmuodostus Suuri Pieni * Useita virtaukseltaan ja paineeltaan erilaisia kuormia kytkettyinä samanaikaisesti; ks. yllä olevat kaaviot. Kaavio 2. Q Kuorma 1-3 Q Max Virtaus Kuormantunteva järjestelmä; kierrostilavuudeltaan säädettävä pumppu (VP1) Diagram_1 _2.ai Leif A./ Parker Hannifin
