1 Serie GPA, GP1, F1, F2, T1, VP1 Kiinteät ja säädettävät kierrostilavuuspumput, moottorit ja tarvikkeet

2 Muunnoskertoimet 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar...14,5 psi 1 l...0,264 US gallon 1 cm 3...0,061 cu in 1 mm... 0,039 in 9 / 5 C F 1 kw... 1,34 hp Parker Hannifin pidättää oikeuden tuotteiden muuttamiseen ilman ennakkoilmoitusta. Vaikka esitettä päivitetään koko ajan, pidätämme oikeuden mahdollisiin painovirheisiin. Tarkemmat tuotetiedot saatte ottamalla yhteyttä Parker Hannifiniin. VAROITUS KÄYTTÄJÄN VASTUU TÄSSÄ KUVATTUJEN TAI NIIHIN LIITTYVIEN TUOTTEIDEN TOIMINTAHÄIRIÖ, VIRHEELLINEN VALINTA TAI VIRHEELLINEN KÄYTTÖ VOI AIHEUTTAA KUOLEMAN JA HENKILÖVAHINKOJA JA VAURIOITTAA OMAISUUTTA. Tämän asiakirjan ja muu Parker-Hannifin Corporationin, sen tytäryhtiöiden ja valtuutettujen jälleenmyyjien antama tieto tuote- ja järjestelmävaihtoehdoista on tarkoitettu henkilöille, joilla on riittävästi teknistä asiantuntemusta vaihtoehtojen arvioimiseen. Käyttäjä testaa ja analysoi sovelluksen ja on yksin vastuussa lopullisesta järjestelmä- ja komponenttivalinnasta sekä siitä, että ratkaisu vastaa suorituskykyä, kestävyyttä, huoltoa, turvallista käyttöä ja varoituksia koskevia vaatimuksia. Käyttäjä perehtyy sovellukseen alan ohjeiden mukaan, ja noudattaa viimeisimmän tuoteluettelon ja muun Parkerin, sen tytäryhtiöiden tai valtuutettujen jälleenmyyjien mahdollisesti toimittaman materiaalin tuotetta koskevia tietoja. Jos Parker, sen tytäryhtiö tai valtuutettu jälleenmyyjä tarjoaa komponentti- tai järjestelmävaihtoehtoja käyttäjän antamien teknisten ja muiden tietojen perusteella, käyttäjän vastuulla on varmistaa, että hänen antamansa tekniset ja muut tiedot ovat asianmukaisia ja riittäviä kaikissa kyseisten komponenttien tai järjestelmien sovelluksissa ja suunnitelluissa käyttötarkoituksissa TARJOUS Ota yhteyttä Parker Hannifin Oy:hyn, mikäli haluat yksilöidyn tarjouksen. 2 Parker Hannifin

3 Sisältö Yleistä Yleistä Rakenne ja käyttö Sivut 4-10 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje Sivut GPA- ja GP1-pumput GPA ja GP1 Kiinteä kierrostilavuus - Hammaspyöräpumppu Sivut F1-pumppu F1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu. ISO ja SAE Sivut F1-moottori F1 Kiinteä kierrostilavuus - Aksiaalimäntämoottori Sivut F2 kaksipiiripumppu F2 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut T1-pumppu T1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut VP1-pumppu VP1 Säädettävä kierrostilavuus - Aksiaalimäntäpumppu Sivut BLA BLA Syöttöyksikkö Sivut 49 Liittimet Liittimet Imuliittimet ja liitinsarjat Sivut Apuventtiilit Apuventtiilit Vapaakiertoventtiilit, kevennysventtiilit, putkistoon asennettava kevennysventtiili, momentinrajoitusventtiili Sivut Varusteet Varusteet Voiman ulosoton hallintasarjat, muunnossarja moottorivoiman ulosotoille, nivelakselit, akselilaipat, asennustelineet, paluusuodatin ja indikaattori, suuntaventtiilit, SB-jakovaihteet Sivut Asennus ja käynnistys Asennus ja käynnistys GPA, GP1, F1, F2, T1 ja VP1 Sivut Parker Hannifin

4 Yleistä Pumput ja moottorit GPA- ja GP1-pumput Parkerin hammaspyöräpumput on suunniteltu erityisesti pienten kuorma-autojen hydrauliikkaa varten. GPA/GP1-sarja sopii useimpiin käyttökohteisiin. Se on kevyt, pienikokoinen, ja ainutlaatuisen kaksoisporttirakenteen ansiosta se voidaan asentaa taka- tai sivuliitäntään. GPA-sarjan pumppujen kotelo on puristealumiinia painosäästön takia, ja GP1-sarjan suuremmissa pumpuissa käytetään valurautaa lujuuden parantamiseksi. Hammaspyöräpumppuja täydentävät vaativiin sovelluksiin kehitetyt mäntäpumppumme. GPA/GP1-pumput sopivat ajoittaiseen tai kevyeen käyttöön, mutta niiden luotettavuus ja käyttöikä ovat sitä tavallisen korkeaa Parker-luokkaa. GPA-sarja Ominaisuudet Kevyt ja pienikokoinen helppo asentaa pieneenkin ajoneuvoon. Hiljainen sopii käytettäväksi myös meluherkässä ympäristössä. Luja ja luotettava vaivaton ja pitkä käyttöikä. Kehitetty suurille kierrosluvuille. Vapaavalintainen kiertosuunta - helppo asentaa. Taka- ja sivuliittimet - kuhunkin asennukseen voi valita sopivimman vaihtoehdon. GP1-sarja Ks. sivu 15 4 Parker Hannifin

5 Yleistä Pumput ja moottorit F1-pumppu ISO F1 tarjoaa lisäetuja kappaletavaranostureiden, kuormanvaihtajien, nostodumppereiden, puutavaranostureiden ja kippi/nosturi-yhdistelmien käyttäjille. F1 on tehokas, nerokas ja toimintavarmuudeltaan lyömätön pumppu. Pienten asennusmittojen ansiosta F1-pumppu on helppo ja edullinen asentaa. 1 F1:n uusia ominaisuuksia ovat esim: Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat... seuraavien ominaisuuksien ansiosta: - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Uusi laakeriasennus - Pumpunpesä yhtä kappaletta - Tasaisempi tilavuusvirtaus - Korkeita kierroslukuja kestävät pallomaiset männät - Sisäisiä vuotoja vähentävät lamellimännänrenkaat - Akselin ja sylinterirummun välinen hammassynkronointi - Voidaan asentaa säiliön öljypinnan tason yläpuolelle - Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset - ISO-standardin mukainen asennuslaippa ja akseli. F1-mäntä laminoidulla männänrenkaalla. Piston_head.eps Leif A./ Ks. sivu Männän lukitus F1-akselissa. Piston_locking.eps Leif A./ Parker Hannifin

6 Yleistä Pumput ja moottorit F1-pumppu SAE Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassyn kronointi Käyttöpaine jopa 350 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 29 F1-moottori ISO Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 250 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 32 6 Parker Hannifin

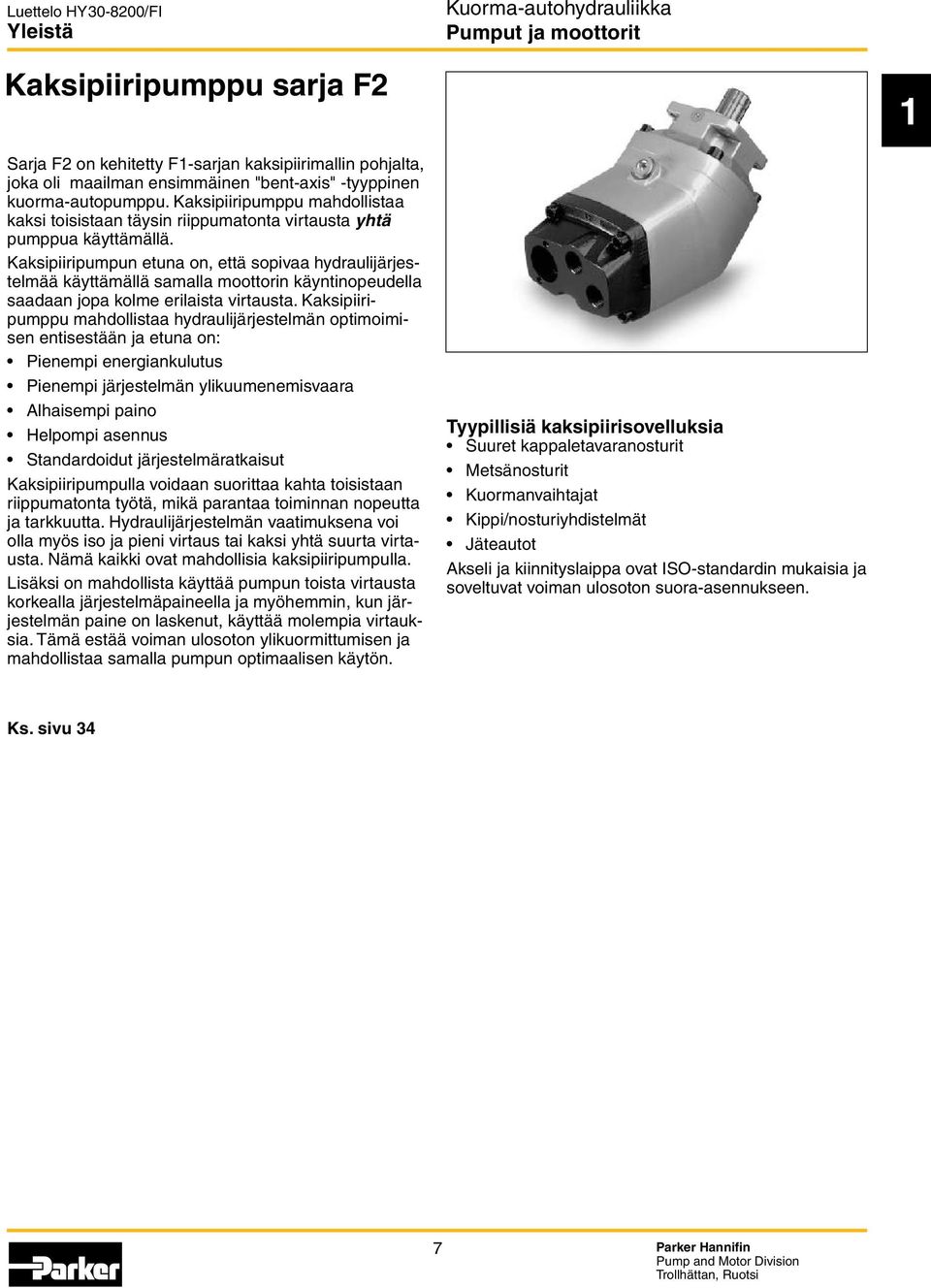

7 Yleistä Pumput ja moottorit Kaksipiiripumppu sarja F2 1 Sarja F2 on kehitetty F1-sarjan kaksipiirimallin pohjalta, joka oli maailman ensimmäinen "bent-axis" -tyyppinen kuorma-autopumppu. Kaksipiiripumppu mahdollistaa kaksi toisistaan täysin riippumatonta virtausta yhtä pumppua käyttämällä. Kaksipiiripumpun etuna on, että sopivaa hydraulijärjestelmää käyttämällä samalla moottorin käyntinopeudella saadaan jopa kolme erilaista virtausta. Kaksipiiripumppu mahdollistaa hydraulijärjestelmän optimoimisen entisestään ja etuna on: Pienempi energiankulutus Pienempi järjestelmän ylikuumenemisvaara Alhaisempi paino Helpompi asennus Standardoidut järjestelmäratkaisut Kaksipiiripumpulla voidaan suorittaa kahta toisistaan riippumatonta työtä, mikä parantaa toiminnan nopeutta ja tarkkuutta. Hydraulijärjestelmän vaatimuksena voi olla myös iso ja pieni virtaus tai kaksi yhtä suurta virtausta. Nämä kaikki ovat mahdollisia kaksipiiripumpulla. Lisäksi on mahdollista käyttää pumpun toista virtausta korkealla järjestelmäpaineella ja myöhemmin, kun järjestelmän paine on laskenut, käyttää molempia vir tauksia. Tämä estää voiman ulosoton ylikuormittumisen ja mahdollistaa samalla pumpun optimaalisen käytön. Tyypillisiä kaksipiirisovelluksia Suuret kappaletavaranosturit Metsänosturit Kuormanvaihtajat Kippi/nosturiyhdistelmät Jäteautot Akseli ja kiinnityslaippa ovat ISO-standardin mukaisia ja soveltuvat voiman ulosoton suora-asennukseen. Ks. sivu 34 7 Parker Hannifin

8 Yleistä Pumput ja moottorit T1-pumppu T1-pumpun kierrostilavuus on kiinteä ja se on kehitetty vanhan T1-sarjan pohjalta, joka oli suunniteltu erityisesti täyttämään vähemmän vaativien kuormaautosovellusten vaatimukset. Esimerkkeinä kyseisistä sovelluksista voidaan mainita kippilavat ja pienet nosturit, joiden työjaksot ovat lyhyitä ja suhteellisen harvaan esiintyviä. Pumpun rakenne muistuttaa suuresti F1-pumppua, mutta on vieläkin kompaktimpi. Se hyödyntää tunnettua 45 -konseptia pallomaisine mäntineen ja lamellimännänrenkaineen, joilla saadaan hyvä volymetrinen ja mekaaninen hyötysuhde. Lisäksi pumppu on luotettavuudeltaan lyömätön osien vähäisen määrän ansiosta. Ottoteho jopa 71 kw Suurin kierrosluku 2300 r/min Käyttöpaine maks. 350 bar Korkea kokonaishyötysuhde Alhainen paino Pienet asennusmitat Todistetusti luotettava Helppo huoltaa T1-pumppu voidaan asentaa useimpiin eurooppalaisiin kuorma-autovaihteistoihin, sillä akselinpää ja asennuslaippa ovat eurooppalaisen standardin mukaisia. Parker Hannifin pystyy myös toimittamaan sopivia voiman ulosottoja. T1:n tyypillisiä sovelluksia Kippisovellukset ( Sovellukset, joissa alhaiset paineet ja lyhyet käyttöjaksot.) Harvoin ja lyhytaikaisesti käytetyt sovellukset Ks. sivu 37 8 Parker Hannifin

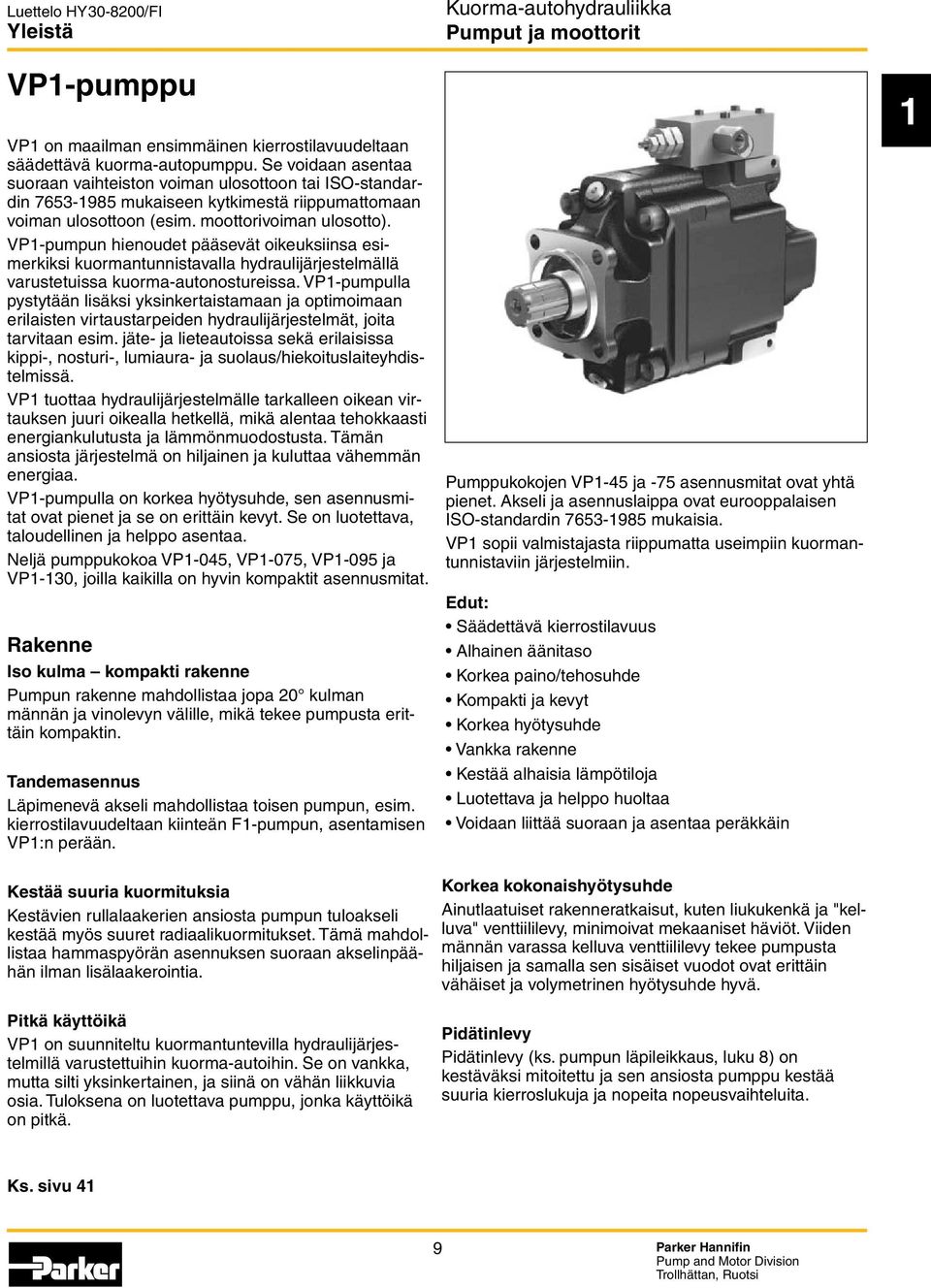

9 Yleistä VP1-pumppu VP1 on maailman ensimmäinen kierrostilavuudel taan säädettävä kuorma-autopumppu. Se voidaan asentaa suoraan vaihteiston voiman ulosottoon tai ISO-standardin mukaiseen kytkimestä riippumattomaan voiman ulosottoon (esim. moottorivoiman ulosotto). VP1-pumpun hienoudet pääsevät oikeuksiinsa esimerkiksi kuormantunnistavalla hydraulijärjestelmällä varustetuissa kuorma-autonostureissa. VP1-pumpulla pystytään lisäksi yksinkertaistamaan ja optimoimaan erilaisten virtaustarpeiden hydraulijärjestelmät, joita tarvitaan esim. jäte- ja lieteautoissa sekä erilaisissa kippi-, nosturi-, lumiaura- ja suolaus/hiekoituslaiteyhdistelmissä. VP1 tuottaa hydraulijärjestelmälle tarkalleen oikean virtauksen juuri oikealla hetkellä, mikä alentaa tehokkaasti energiankulutusta ja lämmönmuodostusta. Tämän ansiosta järjestelmä on hiljainen ja kuluttaa vähemmän energiaa. VP1-pumpulla on korkea hyötysuhde, sen asennusmitat ovat pienet ja se on erittäin kevyt. Se on luotettava, taloudellinen ja helppo asentaa. Neljä pumppukokoa VP1-045, VP1-075, VP1-095 ja VP1-130, joilla kaikilla on hyvin kompaktit asennusmitat. Rakenne Iso kulma kompakti rakenne Pumpun rakenne mahdollistaa jopa 20 kulman männän ja vinolevyn välille, mikä tekee pumpusta erittäin kompaktin. Tandemasennus Läpimenevä akseli mahdollistaa toisen pumpun, esim. kierrostilavuudeltaan kiinteän F1-pumpun, asentamisen VP1:n perään. Pumput ja moottorit Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akseli ja asennuslaippa ovat eurooppalaisen ISO-standardin mukaisia. VP1 sopii valmistajasta riippumatta useimpiin kuormantunnistaviin järjestelmiin. Edut: Säädettävä kierrostilavuus Alhainen äänitaso Korkea paino/tehosuhde Kompakti ja kevyt Korkea hyötysuhde Vankka rakenne Kestää alhaisia lämpötiloja Luotettava ja helppo huoltaa Voidaan liittää suoraan ja asentaa peräkkäin 1 Kestää suuria kuormituksia Kestävien rullalaakerien ansiosta pumpun tuloakseli kestää myös suuret radiaalikuormitukset. Tämä mahdollistaa hammaspyörän asennuksen suoraan akselinpäähän ilman lisälaakerointia. Korkea kokonaishyötysuhde Ainutlaatuiset rakenneratkaisut, kuten liukukenkä ja "kelluva" venttiililevy, minimoivat mekaaniset häviöt. Viiden männän varassa kelluva venttiililevy tekee pumpusta hiljaisen ja samalla sen sisäiset vuodot ovat erittäin vähäiset ja volymetrinen hyötysuhde hyvä. Pitkä käyttöikä VP1 on suunniteltu kuormantuntevilla hydraulijärjestelmillä varustettuihin kuorma-autoihin. Se on vankka, mutta silti yksinkertainen, ja siinä on vähän liikkuvia osia. Tuloksena on luotettava pumppu, jonka käyttöikä on pitkä. Pidätinlevy Pidätinlevy (ks. pumpun läpileikkaus, luku 8) on kestäväksi mitoitettu ja sen ansiosta pumppu kestää suuria kierroslukuja ja nopeita nopeusvaihteluita. Ks. sivu 41 9 Parker Hannifin

10 Yleistä Varusteet Varusteet 1 Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille 2 3 NORMAL RUNNING CHANGE FILTER R L ROTATION BLA Syöttöyksikkö Ks. luku 9. Liittimet Imuliittimet ja ja liitinsarjat Ks. luku 10. F1plus_access.eps Leif A./ Vapaakiertoventtiilit BPV-F1/-T1, BPV-F1-25 ja 81, BPV-F2, Ks. luku 11. Kevennysventtiili BPV-VP1, BPV-L Ks. luku 11. Varusteet Voiman ulosoton paineilmaventtiilisarja, voiman ulosoton muunnossarja, nivelakselit, akselilaipat, asennussarjat, paluusuodatin ja indikaattori, jakovaihteet (SB 1-1,18, 1-1,54) Ks. luku Parker Hannifin

11 Sisältö Asennusohje GPA, GP1, F1-, F2-, T1- ja VP1-pumpuille Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus 1 2 Sisältö Sivu Pumpun koon valinta F1 ja T Pumpun valinta ja putkiston mitoitus Kaikille pumpuille...12 Nomogrammi Parker Hannifin

12 Pumpun valinta ja putkiston mitoitus GPA, GP1, F1, F2, T1 ja VP1 Pumpun koon valinta F1 ja T1 Seuraavassa taulukossa on esitetty pumpun virtaus valituilla voiman ulosoton välityssuhteilla ja moottorin käyntinopeuksilla. Välityssuhde Kierrosluku [r/min] Virtaus [l/min] F1-25 F1-41 F1-51 F1-61 T1-81 F1-81 F1-101 T : : : Huom: - Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) - Varmista, ettei voiman ulosoton suurinta sallittua lähtömomenttia ylitetä. - Ota yhteys Parker Hannifiniin, jos tulopaineen uskotaan olevan alle 1.0 bar (abs.); riittämätön tulopaine saattaa aiheuttaa kavitaatiota, mikä voi kohottaa pumpun käyntiääntä ja vahingoittaa pumppua Virtaus ja momentti (hyötysuhdetta huomioimatta) D x n Virtaus: Q = [l/min] 1000 missä: D on pumpun kierrostilavuus [cm 3 /r] n on pumpun kierrosluku [r/min] D x p Momentti: M = [Nm] 63 missä: D on pumpun kierrostilavuus [cm 3 /r] p on maks. hyödynnetty paine [bar] 12 Parker Hannifin

13 Pumpun valinta ja putkiston mitoitus GPA, GP1, F1, F2, T1 ja VP1 Seuraavassa esimerkissä on esitetty, miten valitaan sopiva pumppukoko kuorma-autosovellukseen: Käyttöolosuhteet Tietty kuorma-autonosturi vaatii esimerkiksi seuraavat: Virtaus: l/min Paine: 230 bar Dieselmoottorin kierrosluku 800 r/min Määritä pumpun kierrosluku Esimerkiksi jos ulosoton välityssuhde on 1:1,54 niin pumpun pyöräntänopeudeksi tulee: 800 x 1, r/min Valitse pumpun koko Siirry käyrästöön 1 ja valitse pumppu, joka kierrosluvulla 1200 r/min antaa virtauksen l/min. Seuraa viivaa a (1200 r/min), kunnes se leikkaa viivan b (70 l/min). F1-61 on sopiva pumppu Pumpun momenttitarve Tarkasta, että vaihteisto ja voiman ulosotto kestävät tarvittavan momentin. Siirry käyrästöön 2 ja lue pumpun tarvittava vääntömomentti. Seuraa viivaa c (230 bar), kunnes se leikkaa F1-61:n viivan (valittu pumppukoko). Lue 220 Nm ( d :n kohdalta) Huom. Yleisesti ottaen tulee valita voiman ulosoton suurin välityssuhde ja pienin pumppukoko, jotka täyttävät edellytykset pumpun kierrosluku-, paine- ja tehorajoja ylittämättä. Putkiston mitoitus Kaikille pumpuille Virtaus [l/min] b a Käyrästö 1. Kierrosluku [r/min] Vääntömomentti [Nm] d Diagram_1_GB.eps Mats R/ c Paine [bar] Käyrästö Diagram_2_GB.eps Mats Rydh/ Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Öljyvirtaus Virtausnopeus [m/s] tietyllä putkilinjakoolla [mm/tuuma] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 75 / 3" 25 1,5 0,8 0,5 0,4 0,2 0,1 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 0,2 75 4,4 2,5 1,6 1,1 0,6 0,4 0, ,9 3,4 2,1 1,5 0,8 0,5 0, ,8 5,1 3,1 2,2 1,3 0,8 0, ,1 2,9 1,6 1,1 0, ,3 3,7 2,1 1,3 0,9 Taulukko 1. Painelinja Imulinja 13 Parker Hannifin

14 Pumpun valinta ja putkiston mitoitus Taulukossa 2 annettuja virtausnopeuksia ei tulisi ylittää, jotta tulopaine olisi riittävä, äänitaso alhainen ja lämpöhäviöt pieniä. Valitse putkikoko, joka taulukon 3 mukaan antaa suositeltujen arvojen rajoissa olevan virtausnopeuden, esimerkiksi: Virtauksella 100 l/min tarvitaan 50 mm (2") imulinja ja 25 mm (1") painelinja. GPA, GP1, F1, F2, T1 ja VP1 Huom: Pitkät imulinjat, alhaiset imulinjan paineet (esim. koska säiliö on pumpun alapuolella) ja/tai alhaiset lämpötilat saattavat vaatia vielä suurempia kokoja. Muussa tapauksessa pumpun kierroslukua on alennettava kavitaation välttämiseksi (joka saattaa voimistaa käyntiääntä, heikentää tehoa ja vaurioittaa pumppua). Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Nomogrammi Virtaus - putkilinjan sisähalkaisija - virtausnopeus 300 Taulukko 2. Esimerkki 1 Painelinja Q = 65 l/min d = 3/4" v = 3,8 m/s Esimerkki 2 Imulinja Q = 50 l/min v = 0,8 m/s d = 1 1/2" " 2½" 2" 1/ 1 2 " 1/ 1 4 " 1" 7 /" 8 3 /" 4 5 /" 8 1/ 2" 3 /" 8 5 / 16" 1/ 4" 3 / 16" Imu Paine 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 6 Q = virtaus [l/min] tuuma mm d = putkijohdon sisähalkaisija [Ø mm] v = virtausnopeus [m/s] Taulukko Parker Hannifin

15 Sisältö GPA- ja GP1-pumput GPA ja GP1-pumppu - Kiinteä kierrostilavuus 2 3 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...16 Asennusmitat Tilaustiedot...20 Vakiomallit...20 Imuliittimet Asennus ja käynnistys Parker Hannifin

16 Tekniset tiedot GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA ja GP1 GPA-sarja (alumiinikotelo, laippa 3 ja 4 pultilla) GPA-koot Kierrostilavuus [cm 3 /r] Suurin käyttöpaine [bar] jatkuva hetkellinen] Suurin huippupaine [bar] Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min maks Paino [kg] 4,6 4,8 5,1 5,3 GP1-sarja (valurautakotelo, laippa 3 ja 4 pultilla) GP1-koot Kierrostilavuus [cm 3 /r] Suurin käyttöpaine [bar] jatkuva hetkellinen] Suurin huippupaine [bar] Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min maks Paino [kg] 6,0 6,3 6,7 7,1 7,5 7,8 8,1 12,5 13,0 13,5 14,0 15,0 16 Parker Hannifin

17 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA-008/-012/-016/ pulttia Ura B6x21x25 ISO 14 / DIN E142 Ø ,4 78,5 BSP 1/2" (syvyys 14, kuvassa tulpattuna) 3 B 16 BSP 1/2" kumpikin Ø11 (x3) puoli A (syvyys 14) 7 Ø120 3 Koko Mitta A Mitta B GPA_008_019_3_ny5.ai Leif A./ GPA-008/-012/-016/ pulttia Ura B8x32x36 ISO 14 / DIN C/ ,5 BSP 1/2" (syvyys 14, kuvassa tulpattuna) B BSP 1/2" kumpikin puoli (syvyys 14) A 7 Koko Mitta A Mitta B Ø13 (x4) GPA_008_019_4_ny5.ai Leif A./ Vääntömomentti [Nm] Virtaus [l/min] cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Öljyn lämpötila: -25 C C Suositusviskositeetti: Torque_flow_GPA_ny5.ai mm 2 /s (cst) Suurin viskositeetti: 750 mm 2 /s (cst) Leif A./ Parker Hannifin

18 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-016/-019/-023/-029/-036/-041/ pulttia Ura B6x21x25 ISO 14 / DIN 5462 Ø C/ ,5 108 BSP 3/4" (syvyys 16, kuvassa tulpattuna) 3 12 B A BSP 3/4" kumpikin puoli (syvyys 16) 5 Ø11 (x3) GP1_016_046_3_ny5.ai Koko Leif A./ Mitta A Mitta B Ø72 84 GP1-016/-019/-023/-029/-036/-041/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø ,5 108 BSP 3/4" (syvyys 16, kuvassa tulpattuna) B BSP 3/4" kumpikin puoli (syvyys 16) Ø13 (x4) A 5 Koko GP1_016_046_4_ny5.ai 046 Mitta A Leif 161 A./ Mitta B Vääntömomentti [Nm] Virtaus [l/min] 46 cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Öljyn Torque_flow_GP1_016_046_ny5.ai lämpötila: -25 C C Suositusviskositeetti: mm 2 /s (cst) Suurin viskositeetti: 750 mm 2 /s (cst) Leif A./ Parker Hannifin

19 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-050/-060/-070/-080/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø BSP 1¼" (kuvassa tulpattuna) B BSP 1¼" kumpikin puoli Ø13 (x4) A 5 GP1_050_100_4_ny5.ai Koko Leif A./ Mitta A Mitta B Vääntömomentti [Nm] 400 Virtaus [l/min] cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,7-3,0 bar (abs.) Torque_flow_050_100_ny5.ai Öljyn lämpötila: -25 C C Suositusviskositeetti: mm 2 /s (cst) Suurin viskositeetti: Leif A./ mm 2 /s (cst) 19 Parker Hannifin

20 Tilaustiedot Tilaustiedot Esimerkki: GPA A Alumiinikotelo 1 Valurautakotelo Pumppukoko 008, 012, 016, 019, 023, 029, 036, 041, 046, 050, 060, 070, 080 tai Pikakiinnitys, 3 pulttia 4 Pikakiinnitys, 4 pulttia GPA ja GP1-pumppu - Kiinteä kierrostilavuus Vakiomallit Alumiini, 3 pultin laippa Mallimerkintä Tilausnumero GPA GPA GPA GPA Alumiini, 4 pultin laippa Mallimerkintä Tilausnumero GPA GPA GPA GPA Valurauta, 3 pultin laippa Mallimerkintä Tilausnumero GP GP GP GP GP GP GP Valurauta, 4 pultin laippa HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. Mallimerkintä Tilausnumero GP GP GP GP GP GP GP GP GP GP GP GP Parker Hannifin

21 Sisältö F1-pumppu F1-ISO F1-pumppu - Kiinteä kierrostilavuus 3 4 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus F , ISO...22 Tekniset tiedot ja pumpun halkileikkauskuva...22 Asennusmitat, F1-25, -41, -51 ja Tilaustiedot ja vakiomallit...23 Asennusmitat, F1-81 ja Paineliitännät ja vakiomallit...24 F1-12, ISO BSP (R) kierrelähdöillä...25 Tekniset tiedot ja pumpun halkileikkauskuva...25 Asennusmitat, F1-12, ISO BSP (R) kierrelähdöillä...26 Tilaustiedot ja vakiomallit...26 Asennusmitat, F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Tilaustiedot ja vakiomalli Imuliittimet Asennus ja käynnistys Parker Hannifin

22 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F , ISO F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Maks. virtaus 1) [l/min] 350 barin paineella ) 185 3) 400 barin paineella Suurin käyttöpaine [bar - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2)) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla 2" (50 mm) imulinjalla: F1-81 maks r/min (q 120 l/min); F1-101 maks r/min (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. Pumpun halkileikkauskuva Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä Leif A. 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 22 Parker Hannifin

23 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen ,5 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli shaft B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Tilaustiedot Esimerkki: F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. F1_61_install_ny2.eps Vakiomallit Leif A./ Mallimerkintä Tilausnumero F1-25-R F1-25-L F1-41-R F1-41-L F1-51-R F1-51-L F1-61-R F1-61-L Parker Hannifin

24 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Paineliitännät Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Pumppukoko Paineaukko 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) R-kierre (ei sisällä liitintä). Ø80 (+0/-0,013) Ø34,9 118 M12x24 F1_81_install_ny3.eps Vakiomallit Leif A./ Mallimerkintä Tilausnumero F1-81-R F1-81-L F1-101-R F1-101-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

25 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-12, ISO BSP (R) kierrelähdöillä F1-koot- 12 Kierrostilavuus [cm 3 /r] 12 Maks. virtaus 1) [l/min] 28 Suurin käyttöpaine [bar] 350 Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) nopeus itseimevänä 2300 Pumpun momentti 1) [Nm] 67 Suurin ottoteho [kw] - jatkuva 16,1 - hetkellinen 2)) 21,7 Paino [kg] 6,7 1) Teoreettiset arvot 2) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. 4 Pumpun halkileikkauskuva Liitäntäpää 4 Kotelo 7 Etupääty 2 Sylinterirumpu 5 Hammaskehä 8 Akselitiiviste 3 Mäntä ja männänrengas 6 Rullalaakeri 9 Akseli 25 Parker Hannifin

26 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-12 BSP (R) kierrelähdöillä 106 Ø13 (x4) ROTATION Arvioitu painopiste 40 Paineaukko BSP 1/2" 48 Imuaukko BSP 3/4" ,8 8,5 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Ø34,9 Ø80 (+0/-0,013) 106 M12x24 (kierre) F1_12_install_UK.eps Leif A./ Tilaustiedot Esimerkki: F1-pumppukoko 12 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R Vakiomallit Mallimerkintä Tilausnumero F1-12-R F1-12-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

27 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Imuaukko Paineaukko ,5 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli B8x32x36 B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko / 4 " 1" / 4 " 1" / 4 " 1" / 4 " 1" Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Vakiomallit F1_61_threads_ny.eps Mallimerkintä Leif A./ Tilausnumero F1-25-RB F1-25-LB F1-41-RB F1-41-LB F1-51-RB F1-51-LB F1-61-RB F1-61-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

28 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja -101 BSP (R) kierrelähdöillä Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Ø34,9 Ø80 (+0/-0,013) Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko -81 1" 1 1 / 4 " " 1 1 / 4 " 118 M12x24 Vakiomallit F1_81_threads_ny.eps Mallimerkintä Leif A./ Tilausnumero F1-81-RB F1-81-LB F1-101-RB F1-101-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

29 Sisältö F1-pumppu F1-SAE F1-pumppu - Kiinteä kierrostilavuus 4 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...30 Pumpun halkileikkauskuva...30 Asennusmitat...31 Tilaustiedot (SAE)...31 Paineliitännät...31 Vakiomallit (SAE)...31 Imuliittimet Asennus ja käynnistys Parker Hannifin

30 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 (SAE) F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 Maks. virtaus 1) [l/min] 350 barin paineella barin paineella Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) maks. kierr.luku 400 barin paineella 2) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Max inmatad effekt [kw] - jatkuva hetkellinen 3)) Vikt [kg] 8,5 8,5 8,5 8,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst) 3) Maks. 6 sekuntia minuutin käytön aikana. Huom: Lisätiedot äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva 1. Pumpun akseli 2. Laakeri 3. Akselitiiviste 4. Kotelo 5. Hammaskehä 6. Rummun tuki 7. Mäntä ja männänrengas 8. Sylinterirumpu Liitäntäpää F1_61_SAE_cross_ny.eps Leif A./ Parker Hannifin

31 Asennusmitat F1-25, -41, -51 ja -61 (SAE) F1-pumppu - Kiinteä kierrostilavuus Mitat mm (tuuma) 89,8 [3,54] 118 [4,65] [1,02] [0,86] Imuaukko 1 1 / 16 "-12 UN Sis muunnosliittimen paineliitäntään Imuliitin on tilattava erikseen 206 [8,11] 167 [6,57] 85 [3,35] 41,5 [1,63] R ROTATION L S asennuslaippa (SAE J744, B ) S Ura-akseli, (SAE J744b) Spline 22-4, shaft 13T, S 13T, (SAE 16/32 J744b) DP. Ura SAE 22-4, J498b, 13T, 16/32 luokan DP; 1 mukainen. 118 [4,65] 130[5,13] [2,22] [3,86] 32 [1,26] Al-Si10Mg Ø14,3 [0,56] (x4) Vastapäivään pyörivä Myötäpäivään pyörivä 1 1 / 16 "-12 UN Sis. muunnosliittimen paineliitäntään Arvioitu painopiste 9,5 [0,37] Ø21,6 [0,850] Ø101,60 (+0/-0,05) [4,000 (+0/-0,002)] 8 [0,32] 186 [7,32] 12 [0,47] 33 [1,30] [0,86] [1,02] M8 Imuaukko 163 [6.43] 14,5 [0,57] 4 Tilaustiedot (SAE) Esimerkki: F R U - S V - S F1-pumppukoko 25, 41, 51 tai 61 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä Paineliitännät Pumppukoko Paineaukko 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Sis. muunnosliitin (R:stä SAE:hen) Pumpun akseli S SAE B ura-akseli Akselitiiviste V FPM Asennuslaippa S SAE B Paineaukko U SAE O-rengas, UN-kierre F1_SAE_ny5.eps Leif A./ Mallimerkintä Tilausnumero F1-25-R F1-25-L F1-41-R F1-41-L F1-51-R F1-51-L F1-61-R F1-61-L Vakiomallit (SAE) HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

32 Sisältö F1-moottori F1-moottori - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...33 Tilaustiedot...33 Asennusmitat...33 Paineliitännät...33 Vakiomallit...33 Imuliittimet Asennus ja käynnistys Parker Hannifin

33 PART NO. Luettelo HY /FI Tekniset tiedot F1-moottori - Kiinteä kierrostilavuus Moottorikoko F1-25-M 41-M 51-M 61-M 81-M 101-M 121-M Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Suurin käyttöpaine [bar] - jatkuva hetkellinen Kierrosluku [r/min - jatkuva hetkellinen Vääntömomentti (teoreettinen) [Nm] 200 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 12,5 Tilaustiedot Esimerkki: F M F1-moottorikoko 25, 41, 51, 61, 81, 101 tai 121 Asennusmitat Paineliitännät Moottorikoko Liitäntä F1-25/41/51/61 3 / 4 " -81/101/121 1" Ø13 (x4) Vakiomallit Mallimerkintä Tilausnumero F1-25-M F1-41-M F1-51-M F1-61-M F1-81-M F1-101-M F1-121-M HUOM: - F1-81/-101-M:n mittapiirustus esitetty. - Asennusmitat koskevat mallia F1-81/-101-M. Mitat suluissa [ ] koskevat mallia F1-25/-41/-51/-61-M. Kaikki mitat mm:inä. 98 [104] 114 Liitäntä B [BSP 3/ 4 "] BSP 1" 49,5 Liitäntä A [BSP 3 / 4 "] BSP 1" [98] 113 Made in Sweden - TYPE SER NO. HUOM! Vuotolinja kytkettävä. Vuotolinja kytkettävä liitäntä R1/2" suurin sallittu paine vuoto finjassa on 3 bar [167] 220 [206] Ura-akseli B8x32x36 (ISO 14/DIN 5462) M12x24 Ø80 (+0/-0,013) Ø34,9 F1_motor_ny5.eps 33 Parker Hannifin Leif A./

34 Sisältö Kaksipiiripumppu sarja F2 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...35 Virtaus kierrosluvun funktiona...35 Akselimomentti paineen funktiona...35 Asennusmitat...36 Tilaustiedot...36 Vakiomallit...36 Imuliittimet Asennus ja käynnistys Parker Hannifin

35 Tekniset tiedot Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Pumppukoko F2-42/42 53/53 55/28 70/35 70/70 Kierrostilavuus [cm 3 /r] Aukko A Aukko B Suurin käyttöpaine [bar] - jatkuva hetkellinen Suurin kierrosluku [r/min] (kevennetty pumppu pienellä paineella) Suurin nopeus itseimevänä [r/min] Paine aukoissa A 1) 2) ja B 1) 2) Aukko A 2) paineeton, paine aukossa B Ottoteho [kw] maks. hetkellinen 3) maks. jatkuva Paino [kg] ) 2 1 / 2 " imulinjalla; 2" imulinjalla 53/53 ja 70/35 maks r/min, 42/42 ja 55/28 maks r/min (q 120 l/min) 2) Tulopaineella 1,0 bar (abs.) Huom! Alhaisempi tulopaine vaikuttaa pumpun suorituskykyyn. 3) Maks. 6 sekuntia minuutin käytön aikana. Pyörimissuuntaan sidotut liitäntäpäät Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) F2 B Myötäpäivään pyörivän pumpun liitäntäpää Vastapäivään pyörivän pumpun liitäntäpää F2plus_end_caps_GB.eps Leif A./ A F2 B A 6 Flöde som funktion av varvtal (teoretiska värden) Pumpun kierrosluku [r/min] F2-53/53 virtaus [l/min] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 virtaus [l/min] Aukko A Aukko B Yhteensä(A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista Axelmoment som funktion av tryck (teoretiska värden) Paine [bar] F2-53/53 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista 35 Parker Hannifin

36 Asennusmitat Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Paineliitännät (R3/4") Imuliitäntä F2 B Arvioitu painopiste Myötäpäivään pyörivä Vastapäivään pyörivä B /-0 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Tilaustiedot Esimerkki: F2-pumppukoko [cm 3 /r] 42/42 53/53 55/28 70/35 70/70 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä F2-53/53 - L Ø33 +0/-0.1 Ø34.9 Ø80 (+0/-0,013) Vakiomallit Mallimerkintä Tilausnumero F2-42/42-R F2-42/42-L F2-53/53-R F2-53/53-L F2-55/28-R F2-55/28-L F2-70/35-R F2-70/35-L F2-70/70-R F2-70/70-L M12x24 F2plus_install_GB.eps Leif A./ Huomaa! - Kiristä tarkastustulppa ennen käynnistystä momenttiin Nm. - Liitäntäpää on vaihdettava pyörimissuunnan muuttamiseksi. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

37 Sisältö T1-pumppu T1-pumppu - Kiinteä kierrostilavuus 6 7 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...38 Pumpun halkileikkauskuva...38 Asennusmitat Tilaustiedot...39 Vakiomallit...39 Paineliitännät...39 Imuliittimet Asennus ja käynnistys Parker Hannifin

38 Tekniset tiedot T1-pumppu - Kiinteä kierrostilavuus Pumppukoko - T Kierrostilavuus [cm 3 /r] 81,5 118,5 Suurin virtaus 1) [l/min] 163 3) Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) suurin kierrosluku 2) ) ) Pumpun momentti 1) [Nm] barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Vikt [kg] 8,5 12,5 1) Teoreettiset arvot. 2) Voimassa 1,0 barin (abs.) tulopaineella käytettäessä mineraaliöljyä, jonka viskositeetti 30 mm 2 /s (cst). 3) Voimassa 2 1 / 2 " imulinjalla. 2" imulinjalla: T1-81 maks r/min (Q 120 l/min); T1-121 maks. 950 r/min (Q 120 l/min). 4) Maks. 6 sekuntia yhden (1) minuutin aikana. Huom: Lisätietoja äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva (kuvassa T1-121) Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä Leif A. 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 38 Parker Hannifin

39 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 22 Paineliitäntä BSP 3/4" 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä Paineliitäntä BSP 3/4" Imuliitäntä ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Ura-akseli Spline shaft B8x32x36 B8x32x36 (ISO 14/DIN 5462) M12x F1_61_install_ny2.eps Leif A./ Tilaustiedot Esimerkki: T1-pumppukoko 81 tai 121 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä T R HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. Vakiomallit Mallimerkintä Tilausnumero T1-81-R T1-81-L T1-121-R T1-121-L Paineliitännät Pumppukoko Paineaukko 1) / 4 " " 1) R-kierre (ei sisällä liitintä). 39 Parker Hannifin

40 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 25 Paineliitäntä BSP 1" 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineliitäntä BSP 1" Imuliitäntä R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 5462) Ø34,9 Ø80 (+0/-0,013) M12x T1_121_install_ny3.eps Leif A-son./ Parker Hannifin

41 Sisältö VP1-pumppu VP1-pumppu - Säädettävä kierrostilavuus 7 8 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...42 VP1-45/-75:n halkileikkauskuva...42 Asennusmitat VP1-045 ja LS-säädin VP1-45/ Tandemasennus VP1-045/ VP1-095 ja -130 Halkileikkauskuva...45 Asennusmitat VP1-095/ Tilaustiedot ja vakiomallit...47 VP1 kuormantuntevassa järjestelmässä...47 LS kuormantunteva säätötoiminto...48 Asetukset ja signaalipaineen rajoitus...48 Imuliittimet Asennus ja käynnistys VP Parker Hannifin

42 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus Pumppukoko VP Suurin kierrostilavuus [cm 3 /r] Suurin paine [bar] - jatkuva hetkellinen 1) Massan hitausmomentti J [kgm 2 ] 0, , , ,00690 Nopeus itseimevänä 2) [r/min] - 2" imulinja, maks / 2 " imulinja, maks " imulinja, maks Maks. nopeus virtaus vapaakiertoventtiilin kautta (1/min) Säätimen tyyppi LS Akselit DIN 5462 Asennuslaippa ISO Paino (mkl säädin) [kg] 27 1) Maks. 6 sekuntia 1 min. käytön aikana. 2) 1,0 barin (abs.) tulopainella mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst). VP1-45/-75:n halkileikkauskuva 1. Imuaukko 2. Ilmanpoistotulppa 3. Palautusjousi 4. Säädin 5. Säätömäntä (toinen kahdesta) 6. Vinolevy 7. Vinolevyn laakeri 8. Peitekansi 9. Ura (tandemasennusta varten) 10. Laakeriholkki 11. Mäntä (venttiililevyä varten) 12. Venttiililevy 13. Sylinterirumpu 14. Rumpupesä 15. Ilmanpoistotulppa 16. Mäntä ja liukukenkä 17. Pidätinlevy 18. Laakeripesä 19. Kartiorullalaakeri 20. Akselitiiviste ja pidin 21. Käyttöakseli VP1 cross section Leif A./ Parker Hannifin

43 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-045 ja maks. (Myötäp.) 73 maks. (Vastap.) 107 max 46 min "Ylempi" ilmanpoistotulppa 73 min 56 11,8 27,8 1, Ø34,9 Ø80 (+0/-0,013) 71 max max 20 max 132 max Pumpun painopiste Ilmanpoistotulppa 256, ,5 55 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Mittausliitäntä paineliitäntä R1/4" (Vastapäivään pyörivä) Imuliitäntä; R1 1/4" Mittausliitäntä tuloaukko; R1/4" 43 Paineliitäntä R1" (Vastapäivään pyörivä) LS T Säätimen vuotoliitäntä (R 1/4") 8 Mittausliitäntä paineliitäntä R1/4" (Myötäpäivään pyörivä) Paineliitäntä; R1" (Myötäpäivään pyörivä) LS-Liitäntä LS (R 1/4") M12x24 VP1_inst_GB.eps Leif A./ TÄRKEÄÄ! Säätimen T-liitäntää ei ole kytketty sisäisesti pumpun pesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

44 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus LS-säädin VP1-45/75 LS-liitäntä R1/4") A Säätimen vuotoliitäntä (R1/4") Maksimipaineen säätö (1 kierros = 55 bar) O-rengas (x6) Vaimennuskuristus (vastap. pyörivä) LS T (Säätömäntään 1) (Säätömäntään 2) A Päältä katsottuna Valmiuspaineen säätöruuvi ( p) (1 kierros = 5 bar) Myös silloin kun tandemyhdistelmä on asennettu erilliselle kannattimelle (esim. kardaanikäytössä), on pumppujen takapäät tuettava erillisellä tukikannattimella. Signaalipaineenrajoitus Alta katsottuna Vaimennuskuristus (myötäp. pyörivä) Säätöjousi Läpileikkaus Kuva 2. LS-säädin. Venttiililuisti Tandemasennus VP1-045/075 (läpimenevällä akselilla) VP1-pumpussa on läpimenevä akseli, mikä mahdollistaa apupumpun (esim. kierrostilavuu deltaan kiinteän F1:n) asentamisen VP1-pumpun perään muunnossarjan avulla (kuva 3). Huom! Kahden pumpun tandemasennuksen voiman ulosottoon aiheuttama taivutusmomentti ylittää yleensä voiman ulosoton sallitun momentin. Vaurioiden välttämiseksi lisäpumppu on tuettava vaihteistoon kiinnitetyllä kannattimella (kannatinta ei saa kiinnittää kuorma-auton alustaan). Leikkaus A A LS_block_GB.eps Leif A./ Kuva 3. Muunnossarja (tuotenro ) tandemasennukseen. TÄRKEÄÄ! Pyydä lisätietoja Parker Hannifinilta jos harkitset kahden VP1-pumpun asentamista peräkkäin. 44 Parker Hannifin

45 T Luettelo HY /FI Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus VP1-095 ja -130 Halkileikkauskuva 1. Akselitiivisteet Rullalaakeri 3. "Ylempi" ilmaustulppa 4. Vinolevylaakeri 5. Paineenrajoituksen säätöruuvi 6. Paine-eron säätöruuvi 7. LS-Säädin 8. Mäntä liukukenkineen 9. Ylempi säätömäntä (pumpunpaine) 10. Neulalaakeri 11. Pumpunakseli 12. Akselitiivisteen vuotoreikä 13. Alempi ilmaustulppa 14. Laakeripesä (etupää) 15. Vinolevy 16. Pidätinlevy 17. Alempi säätömäntä (säädinpaine) 18. Sylinterirumpu 19. Venttiililevy 20. Pumpunrunko LS Säädin VP1-095 ja -130 LS - liitäntä R ¼ " Säiliöliitäntä suoraan säiliöön R ¼ " 1. Järjestelmän paineensäätöruuvi (1 kierros = 140 bar) VP1_095_cross_section_ny2.ai Leif A./ Säätöruuvi 1:sen lukitusmutteri 8 T LS 3. Perussäätö (säädetty tehtaalla) 4. Paine-eron säätö- VP1_095_control_section.ai 5. Lukitusmutteri Leif ruuvi, A./ säädetty osalle 4 25 bar (1 kierros = 17 bar) LS Säätimen VP1_095_control_ports_ny2.ai liitännät. Leif A./ VP1-095/130 pumpun säätimen poikkileikkaus 45 Parker Hannifin

46 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-095/ ,5 A Ylempi ilmaustulppa R ¼ " (ei valmiiksi kiristetty) Pyörimis-suunta (nuoli ilmoittaa tässä oikeakätisyyden) 12 8,5 142,5 97,5 46,5 Ø80 (+0/-0,013) 101 Vuotoreiän peitelevy (akselitiiviste) Ø12,5 (x4) 104 A Alempi ilmaustulppa R ¼ " 156 1,85 28,8 44 Ø34,9 Painopisteen asema HUOM: Imuliitin on tilattava erikseen. Ks. luku 10. Säätimen liitännät T R ¼ LS-liitäntä R 1 / 4 " Tärkeää! Säätimen vuotoliitäntä on aina kytkettävä säätimen T-liitännästä suoraan säiliöön. Ei pumpun rungon kautta M12x24 Imuliitäntä Mittausliitin M (R ¼ ") Järjestelmänpaine 2 x M12 syvyys 17, kannakkeen kiinnittämiseksi Paineliitäntä R 1 " Ura-akseli B8x32x36 (ISO 14/DIN 5462) x M12 syvyys 17, kannakkeen kiinnittämiseksi Paineliitännät R 1 " M8x19 (x4); Os.halk 55 5 Imuliitäntä Poikkileikkauskuva A-A vasenkätisestä pumpusta Poikkileikkauskuva A-A VP1_095_install.ai oikeakätisestä pumpusta Leif A./ Parker Hannifin

47 Järjestelmätiedot VP1-pumppu - Säädettävä kierrostilavuus Tilaustiedot Esimerkki: VP L VP1-pumppukoko 045, 075, 095 tai 130 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä HUOM! Haluttu pyörimissuunta on ilmoitettava tilauksen yhteydessä, sillä sitä ei voida muuttaa jälkikäteen. Vakiomallit Mallimerkintä Tilausnumero VP1-045-R VP1-045-L VP1-075-R VP1-075-L VP1-095-R VP1-095-L VP1-130-R VP1-130-L VP1 kuormantuntevassa järjestelmässä Kuormantuntevassa hydraulijärjestelmässä VP1- pumppu tuottaa kullakin hetkellä kytkettynä olevien toimintojen tarvitseman virtauksen. Tämän ansiosta energiankulutus ja lämmönmuodostus ovat huomattavasti pienemmät vastaavissa olosuhteissa käytettyyn, kierrostilavuudeltaan kiinteään pumppuun verrattuna. Kaaviossa 1 on esitetty tehontarve (virtaus x paine) vakiovirtausjärjestelmässä käytettävälle, kierrostilavuudeltaan kiinteälle pumpulle. p Max Paine Kulmateho Kaaviosta 2 nähdään voimakkaasti alentunut tehontarve kuormantuntevassa järjestelmässä, jossa on kierrostilavuudeltaan säädettävä pumppu, esim. VP1. Molemmissa tapauksissa pumpun paine on hieman korkeampi kuin mitä vaaditaan raskaimmalla kuormalla ('Kuorma 2'), mutta VP1 tarvitsee huomattavasti pienemmän virtauksensa vuoksi ainoastaan tehon, joka on merkitty varjostetulle alueelle 'Kuormateho'. Vakiovirtausjärjestelmässä ylimääräinen hydrauliöljy johdetaan säiliöön ja vastaava teho, ( Hukkateho ), on lämpöhäviötä. Paine Kulmateho p Max 8 p Kuorma Kuorma 1 Kuorma 2 Hukkateho p Kuorma Kuorma 1 Hukkateho Kuorma 3 Kuorma 2 Kuorma 3 Kaavio 1. Q Kuorma 1-3 Q Max Virtaus Vakiovirtausjärjestelmä; kierrostilavuudeltaan kiinteä pumppu Järjestelmien vertailu Järjestelmä Vakiovirtaus Kuormantunteva Pumppu Kiinteä kierr. VP1 säädettävä kierr. Pumpun ohjaus Vain paine Paine ja virtaus Kuormitus* Tietty vaikutus Ei vaikutusta Energiankulutus Suuri Pieni Lämmönmuodostus Suuri Pieni * Useita virtaukseltaan ja paineeltaan erilaisia kuormia kytkettyinä samanaikaisesti; ks. yllä olevat kaaviot. Kaavio 2. Q Kuorma 1-3 Q Max Virtaus Kuormantunteva järjestelmä; kierrostilavuudeltaan säädettävä pumppu (VP1) Diagram_1 _2.ai Leif A./ Parker Hannifin

48 Järjestelmätiedot VP1-pumppu - Säädettävä kierrostilavuus Asetukset Signaalipaineen rajoitus Pumppukoko Tehdasasetus [bar] Maksimipaine hetkellinen [bar] VP1-045/ VP1-095/ Standby-paine Pumppukoko Tehdasasetus [bar] LS kuormantunteva säätötoiminto Ks. hydraulikaavio. Suuntaventtiilin luistille esivalittu 'avautuma' vastaa työtehtävän tiettyä virtausta. Tämä virtaus aiheut taa puolestaan paine-eron ( p) luistiin ja samalla paine-eron pumpun painepuolen ja LS-johdon välille. Kun paine-ero pienenee (esim. venttiililuisti aukeaa lisää), pienenee myös p ja LS-säätimen luisti liikkuu vasemmalle. Tällöin säätömäntien paine laskee ja pumpun kierrostilavuus kasvaa. Pumpun kierrostilavuuden kasvu lakkaa, kun asetettu p saavutetaan ja venttiililuistiin vaikuttavat voimat tasaavat toisensa. Jos LS-säädin ei anna signaalipainetta (esim. kun ohjausventtiili on neutraaliasennossa), pumppu tuottaa vain virtauksen, joka tarvitaan signaalipaineen jousella asetetun standby-paineen ylläpitämiseen. Minimiarvo [bar] Maksimiarvo [bar] VP1-045/ VP1-095/ Asetuksella (25 bar) saadaan yhdessä kuvan 2 mu kaisten vakiokuristusten kanssa yleensä hyvät ohjausominaisuudet suuntaventtiilille ja lisäksi vakaa hydraulijärjestelmä, jossa ei esiinny painevaihteluita. Lisätietoja saat Parker Hannifinilta. Hydraulikaavio, VP1-45/75. Työtoimintoon A B Hydraulikaavio, VP1-095/130. Työtoimintoon A B T P 1 T P 1 LS P 2 LS P Min 7 7 Min 5 Säätömäntä 1 Säätömäntä 2 Max Säätömäntä Max T T 1. Kuormantunteva suuntaventtiili 2. LS-kuristin (1,0 mm) 3. Mittariliitäntä 4. Signaalipaineen säätöruuvi 5. Järjestelmävaimennuksen kuristus (2,0 mm) 6. Kuristus paluujohdossa (0,6 mm) 7. p-säätö 8. Kiinteä vaimennuskuristin 9. Kuristus vuotolinjassa (0,6 mm) 1. Kuormantunteva suuntaventtiili 2. LS-kuristin (0,8 mm) 3. Mittariliitäntä 4. Signaalipaineen säätöruuvi 5. p-säätö 6. Kiinteä vaimennuskuristin 7. Kuristus vuotolinjassa (1,2 mm) 48 Parker Hannifin

49 Yleistä BLA Yleistä Syöttöyksikön ansiosta on helppo rakentaa suljettuja hydraulijärjestelmiä. Tällaisissa järjestelmissä voidaan: Välttää erillinen, venttiilein varustettu syöttöpumppu helppo asennus, edullinen hinta Hyödyntää suurempaa pumpun kierroslukua itseimemiskyky ei rajoita Käyttää pieniä öljysäiliöitä vaahtoamisvaaran lisääntymättä Suljetuissa hydrostaattisissa voimansiirroissa käytetään normaalisti erillistä pumppua jäähdytettävän ja suodatettavan öljyn vaihtamiseksi pääpiirissä. Näihin järjestelmiin sisältyy myös syöttöpaineventtiili, jonka tehtävän on ylläpitää tiettyä ylipainetta järjestelmän matalapainepuolella. BLA4-syöttöyksiköllä saadaan samat toiminnot helpommin ja edullisemmin. Syöttöyksikössä ei ole liikkuvia osia eikä se sen vuoksi vaadi mekaanista käyttöyksikköä. Kuvaus Suljetussa hydrostaattisessa voimansiirrossa syöttöpumppu rakennetaan usein yhteen pääpumpun kanssa pumpun ja moottorin tilavuushäviöiden kompensoimiseksi. Se varmistaa myös riittävän ensiöpaineen kavitaation estämiseksi. BLA-syöttöyksikkö korvaa syöttöpumpun monissa sovelluksissa, jossa seuraavat ehdot täyttyvät: - pumpun suurimman ja pienimmän virtauksen välinen suhde ei ole yli 2:1 - järjestelmäpaine muuttuu asteittain ilman tiheitä ja korostuneita paineiskuja - pumpun ja syöttöyksikön välinen letku on suhteellisen lyhyt BLA-syöttöyksiköstä on kaksi kokoa - BLA 4 (maks. 160 l/min pumppuvirtauksille) - BLA 6 (maks. 400 l/min pumppuvirtauksille) BLA-syöttöyksikkö Sovellukset Puhallinkäyttö Potkurikäyttö Generaattorikäyttö Pumppukäyttö Öljynjäähdytys Hydraulijärjestelmässä tarvitaan yleensä öljynjäähdytintä; jäähdytin johtaa pois osan pääpiirissä muodostuneesta lämmöstä. Pumpun maksimivirtaukselle mitoitettu jäähdytin on asennettava moottorin ja BLA-yksi kön väliseen paluujohtoon. pumpun imupuolelle ejektori säiliöstä suodattimeen suodattimesta säiliöön moottorin paluupuolelta BLA-syöttöyksikön läpileikkaus BLA_cross_section.eps Leif A./ Syöttöyksikön asennus imusuutin T-linja 8 9 Syöttöosa Syöttöosa sisältää ejektorin, johon hydraulimoottorista tuleva paluuvirtaus johdetaan. Ejektorit on tarkoitettu järjestelmiin, joissa paluuvirtaus on pääosin yhtä suuri kuin pumpun virtaus. Paluuvirtauksesta poistetaan noin 10% ennen ejektoria. Kierrosta poistettu öljy sekä pumpun ja moottorin vuotoöljy johdetaan säiliöön suodattimen ja mahdollisen jäähdyttimen kautta. Paluuvirtauksen energia käytetään öljyn imemiseksi takaisin säiliös tä ja paineen muodostukseen pumpun imulinjaan. Syöttöyksikössä on liitäntäaukot pumpun ja moottorin vuotoliitännöille. T-linja johtaa noin 10% päävirtauksesta paluusuodattimen läpi, ennen kuin öljy virtaa säiliöön. Lisätietoja, ks. tekninen luettelomme BLA boost unit HY /UK 1 1. Pumppu 2. Moottori 3. Syöttöyksikkö (sis. ejektorin ja imusuuttimen) 4. Suodatin Paineenrajoitusventtiili BLA_install.eps 6. Täysvirtaussuodatin (tarvittaessa) Leif A./ Säiliö 2 49 Parker Hannifin

50 Asennusmitat Imuliittimet Liittimet sarjan F1, F2 ja T1, VP1-095 ja -130 pumpuille Imuliitin sisältää suoran, 45, 90 tai 135 imuliittimen, kaksi kiristintä, kaksi kuusiokoloruuvia ja O-renkaan. Imuliittime VP1-045/075 ks. sivu 51 Suora imuliitin sarjan F1, F2, T1, VP1-095/130 Imuliitin Kuusiokoloruuvi Kiristin Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") Suora liitin A C O-rengas 45 -imuliitin sarjan F1, F2, T1, VP1-095/130 B 19,5 Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 4 ") ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") imuliitin sarjan F1, F2, T1, VP1-095/ liitin A 90 -liitin C C B 19,5 Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") A 145 -imuliitin sarjan F1, F2, T1, VP1-095 Tilausnumero A mm B mm ØC dia. mm (in.) (2") 1) Sopii sarjaan F ) Sopii sarjaan F1-41,-51,-61,-81, ) (3 kiristin ja 3 ruuvia) liitin B 19,5 C Varaosat Lisäpuristimien osat: puristimet, kuusiokoloruuvit ja O-rengas Tilausnumero Lisäpuristimet BPV-asennukseen Tilausnumero A HUOM: Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana). Oikean imuliittimen valitsemiseksi ks. luku 2. ( sivut 12 ja 13 ) B 19,5 Suction_fittings_F1plus_GB.eps 50 Parker Hannifin Leif A./020115

51 Asennusmitat Liittimet Sopivia imuliittimiä F1 pumpuille iloissa on BSP ( R ) kierreliitännät 45 -imuliitin Tilausnumero A mm B mm C dia. mm (in.) " 2" / 4 " 2" / 4 " 2 1 / 2 " 18 * BSP ( R ) kierrekoko ØB ØA 13 C 90 -imuliitin Tilausnumero A mm B mm C dia. mm (in.) " 2" / 4 " 2" 18 * BSP ( R ) kierrekoko ØB C C 2 C ØA Paineliitin Nipplar_ny.eps Leif A./ VP1-045 ja -075 pumpun liitinsarjat 45 imuliitinsarjat Pumppukoko Tilausnumero C 1 ØC 2 A B VP1-045/ BSP 3 / 4 " 2" VP1-045/075* BSP 1" 2 1 / 2 " * Yli 100 l/min C 2 A 45, säädettävä imuliitin B C 1 10 C 2 C 1 HUOM: Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana). Oikean imuliittimen valitsemiseksi ks. luku 2. ( sivut 12 ja 13 ) A 51 Parker Hannifin Pump Band Motor Division Fittings_install_GB.eps Leif A./020115

52 Sisältö Apuventtiilit Apuventtiilit Vapaakierto-, kevennysventtiilit sarjan F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Vapaakiertoventtiilit BPV-F1-ja -BPV-T1 vapaakiertoventtiilit...53 Tilaustiedot ja mittakuvat...54 BPV-F1-ja -BPV-T1 vapaakiertoventtiilit ilman hätäajopainiketta...54 BPV-F1 Bypass-ventil käsikäyttöisellä hätäajopainikkeella varustettuna BPV-F2 vapaakiertoventtiilit...55 BPV-F2 vapaakiertoventtiilit ilman hätäajopainiketta...56 BPV-F2 vapaakiertoventtiilit käsikäyttöisellä hätäajopainikkeella varustettuna.57 Kevennysventtiili BPV-L- putkistoon asennettavakevennys venttiili...59 BPV-VP1- kevennysventtiili Parker Hannifin

53 Tekniset tiedot Apuventtiilit BPV-F1-ja -BPV-T1 vapaakiertoventtiilit Venttiiliä käytetään lähinnä sovelluksissa, joissa pumppu on asennettu moottorivoimanottoon. Venttiilin on oltava virrattomana siirtoajon aikana, kun F1-pumppu on kytkettynä ja moottoria käytetään maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle öljyvirtaukselle. Venttiili vähentää merkittävästi hydraulijärjestelmän häviöitä siirtoajon aikana. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimellä (painepuoli) ja holkilla (imupuoli); ks. oikealla oleva kuva. Venttiili on symmetrinen ja sitä voidaan kääntää tarvittaessa 180 asennuksen mahdollistamiseksi. Venttiiliä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiili voidaan kytkeä päälle ja pois magneettiventtiilillä vain alhaisessa järjestelmäpaineessa (alle 20 bar). TÄRKEÄÄ! - Pumpun kuumenemisen estämiseksi siirtoajon aikana on varmistettava, että vähintään 5 l/min tulee ulos kohdasta q (ks. kaavio). Tämä koskee nk. "open center" -järjestelmää (avoin keskiasento), kun venttiili on auki (ts. kun magneettiventtiili ei ole aktivoituna). - Huomaa! a) Jos virtaus kohdassa "q" on alle 5 l/min (syynä esim. pääjärjestelmän suuri painehäviö), kun venttiili on auki, tai b) Jos hydraulijärjestelmä on tyyppiä closed center, on ulkoinen vuotolinja kytkettävä suoraan säiliöön kaavion osoittamalla tavalla; sopiva vuotoliitin voidaan tilata alla olevien tietojen mukaisesti. Esiohjattu vastaventtiili F1-pumppu Magneettiventtiili Venttiiliryhmä Vuotoaukko Kaavio - vapaakiertoventtiilit BPV_F1_schematic.eps Imuliitin Kiristin (x2) O-rengas (x3) Pumpun tuloaukko Välikeholkki Leif A./ Suuntaventtiili (avoin keskiasento) (Ulkoinen vuotolinja) BSP 1" (BSP 3/4") Paineliitin Venttiilipesä 39 (39) (F1 liitäntäpää) Pumpun paineaukko q O-rengas (x2) Huomio Vapaakiertoventtiiliä on kaksi mallia. Venttiili joko käsikäyttöisellä hätäajopainikkeella tai ilman. Patruunaventtiiliä hätäajopainikkeella ei voi asentaa runkoon, joka on tehty venttiilille ilman hätäajopainiketta. eikä päinvastoin, koska venttiiliessä erillainen kiinnityspesä. 11 Tilaustiedot ja mittakuvat katso seuraava sivu. 53 Parker Hannifin

54 Tilaustiedot ja mittakuvat BPV-F1-ja -BPV-T1 vapaakiertoventtiilit Ilman hätäajopainiketta Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila Kelan jännite Sisältää vuotoliittimen tiivisterenkaan ja kuristimen Sisältää vuotoliittimen ja tiivisterenkaan Vapaakierto-venttiili Tuotenumero F1- ja T1- koolle Kiristysmomentti 1) BPV-F VDC F Nm BPV-F1-41, 24 VDC F1-41, -51, 50 Nm BPV-T VDC ja T1-81 BPV-F1-81, BPV-T VDC 12 VDC Vuotoliitinsarja F1-025 Vuotoliitinsarja muut F1, F2 ja T ) Kiristysmomentti paineliittimelle BVP-F1-25:stä -101:een ja BPV-T1-81:stä.121:een 350 bar 400 bar 24 VDC, (12 VDC) 17 W Magneetti kytkettynä: Kev. venttiili kiinni F1-81, -101 ja T Nm Sisältää vuotoliittimen tiivisterenkaan ja kuristimen Sisältää vuotoliittimen ja tiivisterenkaan Tulpattu tyhjennysliitäntä; R1/4" TÄRKEÄÄ! Kiristin Kiristä (x2) paineliitin Kuusio- aina ennen kolo- ruuvi 105 (103) koloruuveja. kuusio- (x2) Ks. myös taulukko Ventilblock_ ai vasemmalla. Huom: Mitat venttiilille Leif A. BPV-F1-81 (suluissa venttiilille BPV-F1-25 ). BPV-F1 asennus. Liitin (mukana) 110 (109) BPV-F1 Bypass-ventil Käsikäyttöisellä hätäajopainikkeella varustettuna Vapaakiertoventtiili, tyyppi BPV-F1-25 ja -81 Suurin jatkuva työpaine 350 bar hetkellinen 400 bar Kelan jännite 24 VDC Tehontarve 17 W Työtila Magneetti kytkettynä: Kev. venttiili kiinni Käsikäyttöinen hätäajopainike Liitin (mukana) Kelan jännite F1-koolle BPV-F1-25, 24 VDC F1-25, -41, -51 ja -61 BPV-F1-81, 24 VDC Vuotoliitinsarja F1-025 Vuotoliitinsarja muut F1 ja F2 1) Kiristysmomentti paineliittimelle Venttiilipesä Venttiilipesä Magneettiventtiili Magneettiventtiili Bypassventil Tuotenumero Kiristysmomentti 1) 50 Nm F1-81 ja Nm Tulpattu tyhjennysliitäntä; 110 R1/4" (109) TÄRKEÄÄ! Kiristin Kiristä (x2) paineliitin Kuusio- aina ennen kolo- ruuvi 105 (103) koloruuveja. kuusio- (x2) Ks. myös taulukko vasemmalla. Huom: Mitat venttiilille Ventilblock_ ai BPV-F1-81 (suluissa Leif venttiilille A. BPV-F1-25 ). BPV-F1 asennus hätäajopainikkeella. 54 Parker Hannifin

55 Tekniset tiedot BPV-F2 vapaakiertoventtiilit Kevennysventtiilillä varustettua F2- kaksoispump pua voidaan käyttää sovelluksissa, joissa pumppu käy jatkuvasti, ts. kun pumppua käytetään kampiakselilla nivelakselin välityksellä tai kun se on asennettu voimanottoon. Venttiiliä voidaan käyttää tilapäisesti myös silloin, kun pumpun toista hydraulipiiriä ei tarvita; tämä pienentää tehohäviöitä, sillä virtausta ei pakoteta putkien ja keskiasennoltaan avoimien venttiilien läpi. Venttiilin on oltava virrattomana siirtoajon aikana, kun F2-pumppu on kytkettynä ja moottoria käytetään maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle öljyvirtaukselle. BPV-venttiili yhdistää lähtö- ja tuloaukot ja vain pieni osa virtauksesta menee pääjärjestelmän läpi säiliöön. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimillä. Koska BPV-venttiili on symmetrinen, sitä voidaan kääntää 180 asennuksen helpottamiseksi. Sitä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiilin saa kytkeä päälle ja pois ainoastaan alhaisessa järjestelmäpaineessa (alle 20 bar) magneettiventtiilin avulla. Apuventtiilit F2 kaksipiiripumppu A B Esiohjattu vastaventtiili BPV-F2 Magneettiventtiili (24 tai 12 VDC) Suuntaventtiilit Ulkoinen vuotolinja Hydraulikaavio (järjestelmä vapaakiertoventtiilillä; esimerkki). BPV_F2plus_schem_GB.eps Leif A./ TÄRKEÄ TIETÄÄ! - Jäähdytysvirtauksen varmistamiseksi järjestelmän läpi on erillinen vuotolinja kytkettävä kevennysventtiilin tyhjennysliittimen välille (näkyy oikealla olevassa räjäytyskuvassa) suoraan säiliöön ylhäällä oikealla olevan hydraulikaavion mukaisesti. - Banjoliittimen on kiristettävä ensin (momenttiin 50 Nm), sen jälkeen kuusiokoloruuvit. Huomio Vapaakiertoventtiiliä on kaksi mallia. Venttiili joko käsikäyttöisellä hätäajopainikkeella tai ilman. Patruunaventtiiliä hätäajopainikkeella ei voi asentaa runkoon, joka on tehty venttiilille ilman hätäajopainiketta. eikä päinvastoin, koska venttiiliessä erillainen kiinnityspesä. 11 Tilaustiedot ja mittakuvat katso seuraava sivu. 55 Parker Hannifin

56 Tilaustiedot ja mittakuvat Apuventtiilit BPV-F2 vapaakiertoventtiilit Ilman hätäajopainiketta Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila BPV-F2 350 bar 400 bar 24 VDC, (12 VDC) 17 W (kukin magneetti) Magneetti kytkettynä: Kev. venttiili kiinni 1 -BPV-F2 Venttiilisarja Kuusiokoloruuvi2) Banjoliitin (x2) 1) 2 - Imuliitinsarja Imuliitin 2) Kiristin (x2) 2) Vuotolinja (ei sis.) kytketään suoraan säiliöön Bypassventil 1) BPV-F2, Kelan jännite 24 VDC 12 VDC Tuotenumero F1-koolle Kiristysmomentti 3) Alla från 42/42 50 Nm till 70/70 O-rengas 2) Tyhjennysliitin 1) (R1/4") Tiivistelevy 1) 1) BPV-F2 venttiilisarja sisältää räjäytyskuvaan 1 :llä merkityt osat. 2) Imuliitinsarjaa (räjäytyskuvan osat 2 ) ei ole toimitettaessa pakattu F2-pumpun mukaan; sarja on tilattava erikseen (Ks. luku 10). 3) Kiristysmomentti paineliittimelle Venttiilipesä 1) Magn.venttiili (x2) 1) Liitin (mukana) O-rengas (x4) 1) Tulppa ja tiviste 1) Välikeholkki 1) O-rengas (x2) 1) Räjäytyskuva - vapaakiertoventtiili BPV_F2_split_ ai osineen (jossa F2 + liit.pää). Leif A. Huom: Imuliitinsarja (osat nimetty "2" räjäytyskuvassa) ei sisälly F2-pumpun toimitukseen. Sarja tulee tilata erikseen (katso luku 10). 56 Parker Hannifin

57 Tilaustiedot ja mittakuvat BPV-F2 vapaakiertoventtiilit Käsikäyttöisellä hätäajopainikkeella varustettuna Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila Bypassventil 1) Kelan jännite BPV-F2 350 bar 400 bar 24 VDC 17 W (kukin magneetti) Magneetti kytkettynä: Kev. venttiili kiinni F1-koolle BPV-F2, 24 VDC Alla från 42/42 till 70/70 Tuotenumero Kiristysmomentti 3) 50 Nm Apuventtiilit 1 -BPV-F2 Venttiilisarja 2 - Imuliitinsarja Imuliitin 2) Kuusiokoloruuvi 2) Kiristin (x2) 2) Banjoliitin (x2) 1) Vuotolinja (ei sis.) kytketään suoraan säiliöön O-rengas 2) Tyhjennysliitin 1) (R1/4") Tiivistelevy 1) 1) BPV-F2 venttiilisarja sisältää räjäytyskuvaan 1 :llä merkityt osat. 2) Imuliitinsarjaa (räjäytyskuvan osat 2 ) ei ole toimitettaessa pakattu F2-pumpun mukaan; sarja on tilattava erikseen (Ks. luku 10). 3) Kiristysmomentti paineliittimelle O-rengas (x4) 1) Venttiilipesä 1) Magn.venttiili (x2) 1) Liitin (mukana) Käsikäyttöinen hätäajopainike Tulppa ja tiviste 1) Välikeholkki 1) O-rengas (x2) 1) Räjäytyskuva vapaakiertoventtiilistä hätäajopainikkeella (jossa F2 + liit.pää). BPV_F2_split_ ai Leif A. Huom: Imuliitinsarja (osat nimetty "2" räjäytyskuvassa) ei sisälly F2-pumpun toimitukseen. Sarja tulee tilata erikseen (katso luku 10) Parker Hannifin

58 Tekniset tiedot Apuventtiilit BPV-F1, -T1 ja F2 Tarvikkeet / Varaosat Tilausnumero Kuvaus Huomautus Kela 24V Sisältää uuden sähköliittimen Kela 12V Sisältää uuden sähköliittimen Täydellinen patruunaventtiili 24V Ilman hätäajopainiketta Liitinsarja Täydellinen patruunaventtiili 12V Kelan mutteri Säköliitinsarja Ilman hätäajopainiketta Kela Mutteri Tilausnumero Kuvaus Huomautus Täydellinen patruunaventtiili 24V Sisältää hätäajopainikkeen Huomio Vapaakiertoventtiiliä on kaksi mallia. Venttiili joko käsikäyttöisellä hätäajopainikkeella tai ilman. Patruunaventtiiliä hätäajopainikkeella ei voi asentaa runkoon, joka on tehty venttiilille ilman hätäajopainiketta. eikä päinvastoin, koska venttiiliessä erillainen kiinnityspesä. Täydellinen patruunaventtiili Tilausnumero Kuvaus Huomautus Banjoliitin F2 (kaikki koot) Banjoliitin F1-25, -41, -51, -61 ja T Banjoliitin F1-81, -101 ja T O-rengassarja F1, T1 ja F2 (kaikki koot) Kuusiokoloruuvi 1) Kiristin 1) Banjoliitin Imuliittimen kiinnityssarja 1) BPV F1 ja F2 1) Imuliittimen kiinnityssarja F1,T1 ja F2 pumppujen vapaakiertoventtiileille (räjäytyskuvassa osat "1"). O-rengas O-rengas 1) 58 Parker Hannifin

59 Tekniset tiedot Apuventtiilit BPV-L- putkistoon asennettava kevennysventtiili Venttiili BPV-L on tarkoitettu hydraulijärjestelmiin, jossa kierrostilavuudeltaan kiinteä pumppu on jatkuvassa käytössä eikä virtausta vaadita, esim. siirtoajon aikana. Virtaus ohjataan silloin kevennysventtiilin läpi, joka minimoi järjestelmähäviöt ja suojaa samalla ylikuumenemiselta Kun magneetti kytkeytyy päälle, venttiili sulkeutuu ja virtaus ohjataan suuntaventtiiliin (tai toiseen käyttölaitteeseen). Mittausliitäntä R Magneettiventtiili Suuntaventtiili Kevennysventtiili, tyyppi BPV-L Suurin käyttöpaine [bar] 350 Suurin virtaus [l/min] 250 Kelan jännite [VDC] 24 Tehontarve [W] 17 Käyttötila Magneetti kytkettynä: Vastaventtiili kiinni Til.nro BPV_L_schematic_GB.eps Leif A./ Kevennysventtiili Magneettiventtiili (24 VDC) Liitin (mukana) φ 9 (x2) 'UT' 'IN' BSP 1"(x2) Paineliitäntä (R1/4") BPV_L_install_ ai Leif A Parker Hannifin

60 Tekniset tiedot Apuventtiilit VP1 asennus moottorin voiman ulosottoon BPV-VP1- kevennysventtiili BPV-VP1 kevennysventtiili järjestelmiin, jossa pumppu pyörii jatkuvasti Venttiili estää pumppua ylikuumenemasta pumpun ollessa kuormittamaton sallimalla pienen virtauksen pumpun läpi. Kun järjestelmän kuorman tunteva venttiili on aktivoitu, läpivirtaus on suljettu (kun "X" portti on paineistettu). Venttiili myös ilmaa imulinjan ja pumpun kotelon pitkän seisontajakson jälkeen. (kun pumppu on asennettu säiliön öljypinnan yläpuolelle ja seisontajakson aikana osa pumpun kotelon öljystä on valunut takaisin säiliöön). Venttiilin tyyppi Tilausnumero Lisätietoja esitteestä HY INST/UK VP1 pumpun BVP kevennysventtiilin asennusohjeet mm Kuusiokoloavain S 51.5 X 32 T P G 1/4" φ 6.5 (x3) (x2) 92 BPV-VP1-kevennysventtiili. BPV-VP1_unloading_valve.ai Leif A./ Venttiilin Tuotenumero mallimerkintä BPV-VP Huom: - BPV-VP1 pumpulla (VP1-045 tai -075), katso alta - BPV-VP1 pumpulla (VP1-095 tai -120), katso seuraavalta sivulta. Huom: - BPV-VP1 VP1-45 tai -75 pumpun yhteydessä, katso alla - BPV-VP1 VP1-095 tai -120 pumpun yhteydessä, katso seuraava sivu 60 Parker Hannifin

61 Tekniset tiedot Apuventtiilit VP1-045/-075, jossa BPV-VP1-kevennysventtiili. Liitin T (R 1/4") liitettävä suoraan säiliöön LS-liitäntä (R 1/4") VP1-045 ja -075 Nippa kuristuksella (kiinteällä) Kevennysventtiili(5 bar) LS-venttiili Paineportti (R 1") Imuliitäntä (R 1 1/4") Liitäntä M (R 1/4") VP1-045/075 VP _ports.ai näkymä päästä. Leif A./ Huom - Asenna oheinen nippa liittimeen M ja kytke se puolestaan kevennysventtiilin liittimeen S (katso hydrauliikan kaaviota). - Nipassa on kuristus. S X P T LS-signaali Hydrauliikan BPV-VP _schematic.ai kaavio VP1-045/-075-pumpulle, jossa Leif A./ BPV-VP1. VP1-095/-130, jossa BPV-VP1-kevennysventtiili. Nipan asennus liittimeen M (R 1/4") VP1-095 ja -130 Kuristus Kevennysventtiili (5 bar) LS-venttiili M Paineliitin (R 1") LS S X T P T Imuliitin (vaatii erityissovittimen) VP1-095_ports.ai Oikeakätinen Leif pumppu A./ Liittimet (VP1-095/130), nipan asennus. Vasenkätinen pumppu Hydrauliikan kaavio VP1-095/130-pumpulle, BPV-VP1-095_schematic.ai jossa BPV-VP1. Leif A./ Huom - Asenna oheinen nippa liittimeen M ja kytke se puolestaan kevennysventtiilin liittimeen S (katso hydrauliikan kaaviota). - Nipassa on kuristus. LS-signaali LiitinT (R 1/4"); liitettävä suoraan säiliöön Liitin LS (G 1/4") Säätimen liittimet (VP1-095/130) Parker Hannifin

62 Sisältö Varusteet Varusteet Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Voiman ulosotton ilmaventtiilisarja (PTO) Volvo-ulosoton paineilmaventtiilisarja...63 Yleispaineilmaventtiilisarja...63 Moottorinvoiman ulosoton muunnossarja (PTO) Moottorinvoiman ulosoton muunnossarja, Scania ED Moottorinvoiman ulosoton muunnossarja, Scania ED Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (R6)...66 Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (V6, V8)...66 Moottorinvoiman ulosoton muunnossarja, MAN (D20, D26, D28)...66 Nivelakselit, akselilaipat ja asennustelineet...67 Nivelakselin erittelyt...67 Voiman ulosoton muunnoslaippa...67 Akselilaipat...68 SB-jakovaihteet...69 Jakovaihteen asennus Parker Hannifin

63 Tekniset tiedot Varusteet Volvo-ulosoton paineilmaventtiilisarja Sarjaa käytetään Volvo-ulosoton kytkemiseen FM- ja FH-sarjan kuorma-autoalustoihin. Sarja (ks. alla oleva kuva) sisältää kaikki voiman ulosoton käyttöön tarvittavat osat. Paineilmaventtiili voidaan asentaa muiden paineilmaventtiilien kanssa auton alustaan, minkä ansiosta asennus käy helposti ja venttiileille saadaan yhteinen ilmansyöttö pienellä letkumäärällä. Kaikki sähkökaapelit ja liittimet on asennettu valmiiksi alustaan. Rele asennetaan kojelaudan takana olevaan liittimeen K1-14. Käyttö: Rele varmistaa, että ulosotto kytkeytyy pois heti, kun "virta-avain" käännetään 0-asentoon. Voiman ulosotto kytketään uudelleen päälle viemällä katkaisin ensin neutraaliasentoon ja sen jälkeen asentoon ON. Vaihteistovoimanoton paineilmaventtiilisarja Volvo Nimellisjännite [VDC] 24 Nimellisvirta [A] 0,4 Tehontarve [W] 9,6 Suurin ilmanpaine [bar] 10 Letkukoko 1 / 4 " Käyttötila Kelassa jännite. Ilmaventtiili aukeaa ja voimanotto kytkeytyy. Tuotenro, FM- ja FH-sarjat Yleispaineilmaventtiilisarja Sarja sisältää kaikki voiman ulosoton hallintaan tarvittavat osat (alla olevan kuvan mukaisesti). Paineilmaventtiilisarja vaihteistovoimanottoihin, joissa on M12x1,5 ilmaliitäntä. Ilmaventtiili voidaan asentaa muiden ilmaventtiilien kanssa auton alustaan, minkä ansiosta asennus käy helposti ja venttiileille saadaan yhteinen ilmansyöttö pienellä letkumäärällä. Ilmaventtiili yhdistetään sähköjohtimiin, jotka on yleensä asennettu alustaan valmiiksi. Vaihteistovoimanoton Universal paineilmaventtiilisarja Nimellisjännite [VDC] 24 Nimellisvirta [A] 0,4 Tehontarve [W] 9,6 Suurin ilmanpaine [bar] 10 Letkukoko 1 / 4 " Käyttötila Kelassa jännite. Ilmaventtiili aukeaa ja voimanotto kytkeytyy. Tuotenro Parker Hannifin

64 Tekniset tiedot Varusteet Moottorinvoiman ulosoton muunnossarja, Scania ED 120 Adapterisarja käy myös malleihin ED90 ja DC9-11 moottoreihin syyskuusta 2004 nuorempiin moottoreihin Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Scanian 12 litran moottorien moottorivoiman ulosottoon. Moottorivoiman ulosotto toimitetaan alustan mukana. Huom! Alusta on tilattava Scanialta moottorivoiman ulosotolle esivalmisteltuna. HUOM! Pumppu asennetaan ED-120:een liitäntäaukot ylöspäin. (Ei kuitenkaan koske voimanottoja, joissa hammaspyörä on laakeroitu erikseen) Scania_ED120_adapter_ny2.ai Pumpun ja muunnossarjan välinen tiiviste ei sisälly Leif toimitukseen. A./ Tekniset tiedot Suurin vääntömomentti [Nm] 600 Välityssuhde, moottori:pumppu 1 : 1,19 Pumpun pyörimissuunta Myötäpäivään (oikealle Moottorinvoiman ulosoton muunnossarja Tuotenro ED-90/120-F1/F2, laakeroitu adapteri (37 ) ED-90/120-VP1, laakeroitu adapteri (22 ) Parker Hannifin

65 Tekniset tiedot Varusteet Moottorinvoiman ulosoton muunnossarja, Scania ED 160 Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Scanian 16 litran moottorien moottorivoiman ulosottoon. Moottorivoiman ulosotto toimitetaan alustan mukana. Huom! Moottori on tilattava voiman ulosotolla varustettuna. HUOM! Pumppu asennetaan ED-160:een liitäntäaukot ylöspäin. (HUOM! Ottakaa yhteyttä Parker Hannifiniin jos muunnossarja on laakeroimaton) Pumpun ja muunnossarjan välinen tiiviste ei sisälly toimitukseen. Scania_ED160_adapter_ny2.ai Leif A./ Tekniset tiedot Suurin vääntömomentti [Nm] 600 Välityssuhde, moottori:pumppu 1 : 1,19 Pumpun pyörimissuunta Vastapäivään (vasemmalle) Moottorinvoiman ulosoton muunnossarja Tuotenro ED-160-F1/F2, laakeroitu adapteri (37 ) ED-160-VP1, laakeroitu adapteri (22 ) Parker Hannifin

66 Tekniset tiedot Varusteet Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (R6) Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Mercedes R6-moottorien moottorivoiman ulosottoon. Vääntömomentti jatkuva 300 Nm hetkellinen 330 Nm Väl.suhde 1 : 1,071 (moott: pumppu) Pumpun pyörimissuuntvään Myötäpäi- Tuotenro Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Mercedes V6- ja V8-moottorien moottorivoiman ulosottoon. Tätä adapteria ( ) voidaan käyttää alkuperäisen DC SAE A-adapterin päällä, joka toimitetaan tehdastoimituksena uusissa ACTOS malleissa. Vääntömomentti jatkuva 390 Nm hetkellinen 470 Nm Väl.suhde 1 : 1,15 (moott: pumppu) Pumpun pyörimissuuntvään Myötäpäi- Tuotenro Moottorinvoiman ulosoton muunnossarja, MAN A8x32x36 DIN (5 3/4 ) Z = 16 DIN SAE "B" 2 Bolts Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (V6, V8) Muunnossarjalla voidaan asentaa ISOstandardin mukainen hydraulipumppu (esim F1 tai VP1) MAN D20-moottorien moottorivoiman ulosottoon. PTO D20, D26 D28 Vääntömomentti jatkuva 400 Nm 400 Nm hetkellinen 570 Nm 570 Nm Väl.suhde (moott: pumppu) 1 : 1,233 1 : 1,075 Pumpun pyörimissuunta Myötäpäivään Myötäpäivään Ø101,6 (4") A8x32x36 DIN Ø82.5 Z24 ISO 4 Bolts PTO Tuotenro D20, D D A8x32x36 DIN 5462 D20 D D28 DIN 5462 A8x38x Parker Hannifin

67 Tekniset tiedot Varusteet Nivelakselit, akselilaipat ja asennustelineet kuvassa F1 Mounting_brackets.eps Leif A./ Pumppu tai Nivelakselisarja Akselilaippa Teline Asennussarja jakovaihde Tyyppi Tuotenro Tyyppi Tuotenro Tuotenro Tuotenro F1 1) SAE 88 1) SAE 88 1) F1 (uusi) SAE 88 1) SAE 88 1) F1 (uusi) SAE SAE F1 SAE SAE F2 SAE SAE T1-51 SAE SAE VP1 SAE SAE SB154, SB118 SAE SAE 97/ DIN 90 Sisältyy jakovaihteeseen ) SAE 88-akselilaippaa ja nivelakselia voidaan käyttää myös sarjan F2, T1-51 tai VP1 pumppujen käyttämiseen edellyttäen, että akselimomenttia ei ylitetä (ks. alla). Nivelakselin erittelyt Nivelakseli, tyyppi Spicermallimerkintä Suurin pituus [mm] Halkaisija [mm] Suurin vääntömomentti hetk./jatk. [Nm] Tuotenumero SAE 88 K / SAE 97 K / Voiman ulosoton muunnoslaippa Nivelakseli, tyyppi Voiman ulosottolaippa, tyyppi Muunnoslaippa, tuotenro. SAE 97 SAE Voiman ulosottolaippa Muunnoslaippa Nivelakseli 12 SAE 116 SAE ) DIN 100 DIN ) 3) VAROITUS! Nivelakselin momenttirajoja (ks. yllä) ei saa ylittää! Cardan_shaft_adapter_GB.eps Leif A./ Parker Hannifin

68 Asennusmitat Varusteet Akselilaipat Mallimerkintä DIN 90 (Kuva 1) A 90 B 74,5 C 47 h7 D M8 E 1 61,5 E 2 (F1) 57,2 VP1, F2, F1* F Huom: Käytettävä nivelakseli ratkaisee suurimman vääntömomentin. Mallimerkintä DIN 90 (Kuva 2) A 90 B 74,5 C 47 h7 D 8,2 E 1 61,5 VP1, F2, F1* Huom: Käytettävä nivelakseli ratkaisee suurimman vääntömomentin. ØA ØB ØC E 1 E 2 (F1plus) D (Kierre; x4) Kuva 1. DIN 90 ( ) ( ) ØA ØB ØC R1 (max) 0.4 Ø55 h9 E 1 32 ØD (x4) Kuva 2. DIN 90 ( ) Mallimerkintä SAE88 (Kuva 3) A 88 B 69,9 C H8 ØA D 5 / 16 " UNC ØB E 1 65 ØC E 2 (F1) 59,5 Maks. vääntö- 600/ 300 momentti [Nm] hetk./jatk.. VP1, F2, F1* E 1 E 2 (F1) D (Kierre; x4) F Kuva 3. SAE 88 ( ) ( ) Mallimerkintä SAE97 (Kuva 4) A 97 B 79,4 C H8 ØA D 3 / 8 " UNC ØB E 1 65 ØC E 2 (F1) 59,5 Maks. vääntö- 1000/ 500 momentti [Nm] hetk./jatk. VP1, F2, F1* E 1 E 2 (F1) D (Kierre; x4) F F1* Vanha malli Kuva 4. SAE97 ( ) ( ) Couplings_install_GB.eps Leif A./ Parker Hannifin 10 10

69 Tekniset tiedot Varusteet SB-jakovaihteet Vaihdetta käytetään kahden pumpun käyttämiseen, jotka tuottavat kaksi toisistaan riippumatonta virtausta. Vaihteen tuloakselin suuri sallittu vääntömomentti mahdollistaa kahden ison pumpun käytön samanaikaisesti; varmista kuitenkin, että voimanotto ja nivelakseli kestävät ko.kuormituksen. Pumpun asennuslaipan ja akselin on oltava ISO-standardin mukaisia. Jakovaihde on saatavana kahtena erilaisena rakenteena seuraavilla välityssuhteilla (tuloakseli/pumppu): SB 118-1:1,18 SB 154-1:1,54 Toimituspakkaus sisältää kaikki kahden pumpun asennukseen tarvittavat osat. Suositukset Varmista taulukoista, etteivät pumppujen suurin kierrosluku ja jakovaihteen suurin sallittu vääntömomentti ylity. Maks. kierrosluku [r/min] SB 118 SB 154 F F F F F F Esimerkki: SB 118:ta, jossa F1-021 ja F1-081, voidaan käyttää maks r/min (vaihteen tulokäyntinopeus), kun SB 154:n vastaava arvo on 1250 r/min (samoilla pumpuilla 2 1/2"). Pumppukoko Pumppukoko Tulomomentti [Nm] 250 bar 300 bar 350 bar F F F F F F Esimerkki: F barissa vaatii 227 Nm ja F barissa vastaavasti 284 Nm. Jakovaihteen momenttitarve yhteensä: SB 118 ja SB 154: ( ) = 511 Nm. Vertaa suurimpaan sallittuun momenttiin - hetk Nm, jatkuva 700 Nm. Huom: Pyydä ohjeita Parker Hannifinilta, jos jakovaihdetta käytetään lähellä suurinta sallittua momenttia ja/tai suurinta sallittua kierroslukua. Asennustiedot 1. Sarja F1 ja T1 (kuva 2) Voimassa: Ajettaessa alle 30 min. ja/tai alle 80 kw lähtöteholla. - Asenna pumput (ja hammaspyörä) jakovaihteeseen. - Avaa ylempi tyhjennystulppa ja täytä 0,5 l öljyä Shell Spirax AX (tai vastaavaa öljyä). - Asenna huohotin ja (tarvittaessa) 90 -muunnoslaippa (sis. sarjaan ) Huom! F1:n ja T1:n akselitiivisteitä ei saa poistaa! 2. Sarja F1 (kuva 3, oikea piirros) Voimassa: Jatkuvassa käytössä yli 30 min ja/tai yli 80 kw jatkuvalla lähtöteholla. - Asenna pumput (ja hammaspyörä) jakovaihteeseen. - Asenna letku banjoliittimillä (sarjassa ) jomman kumman pumpun alimman tyhjennysaukon (kuva 3) ja vaihteen alimman tyhjennysaukon välille. - Asenna tyhjennysletku vaihteen sivulla olevan tyhjennysaukon (ks. kuva) ja säiliön välille. Letkun on päätyttävä säiliön alimman öljytason alapuolelle. Käytä banjoliitintä (sis. sarjaan ). SB_F1_installation.eps Leif A./ Huom! Vaihteen hammasvoimien pienentämiseksi (tasapainottamiseksi) on imuaukkojen oltava aina kohti vaihteen keskustaa yllä esitetyllä tavalla. Kuva 1. F1-pumppujen asennus jakovaihteeseen. Nimitys SB 118 SB 154 Välityssuhde (tuloakseli/pumppu) 1:1,18 1:1,54 Suurin tulomomentti 1000/ 700 hetkellinen/jatkuva [Nm] Suurin teho Vaihteen öljylämpötila ei saa ylittää 75 C. Paino [kg] 11,5 Tilausnumero laakerilllinen vaihtoehto Parker Hannifin

70 Tekniset tiedot Varusteet Huohotin Huohotin, jossa 90 säädettävä muunnoslaippa Banjoliitin (ilman tyhjennysletkua) Letku asennetuin banjoliittimin Huohotinsarja (sisältää liittimen, 90 säädettävän muunnoslaipan ja tiivisteet): Tuotenro Kuva 2. Huohottimen asennus jakovaihteeseen. F1, T1 F1 Letkusarja (täydellinen letku ja irrallinen banjoliitin): Til.nro Kuva 3. Jakovaihteen pakotettu jäähdytys. Fig_2_3_GB.eps Leif A./ Jakovaihteen asennus 12 Kiinnitysruuvit M12 (4 kpl 140 mm jakohalkaisijalla) Pumpun keskilinja Välikelevy DIN 90 (GWB 287,00); sopii tulolaipan sisään Ø M8 (DIN 90; x4) 3/8" UNC (SAE 97; x4) Liitäntälaippa, sopii DIN 90 ja SAE 97 mukaisiin nivelakseleihin (vastaa Spicer K1310:ta). M12-ruuvit pumpulle (4 + 4) SB_install_GB.eps Leif A./ Parker Hannifin

71 Yleistä Asennus ja käynnistys Asennus ja käynnistys Akselilaipan, holkkien ja hammaspyörän asennus pumpun akseliin Tässä on lyhyt asennus-ja käyttöönotto-ohje. Lue kuitenkin aina asennusohjeet jotka ovat pumppupaketin mukana jotta saat täydelliset ja viimeisimmät ohjeet. Voiman ulosotossa - Vasta- ja myötäpäivään pyöriminen määritellään vasemmalla olevien kuvien mukaisesti (sivu 73). - Voiman ulosoton käyttävä ja pumpun käytettävä hammaspyörä on esitetty alla. (Kuvassa vastapäivään pyörivä T1-pumppu). Käytä tiivistettä, O-rengasta tai Loctite - tiivistysainetta. Kytkentäpyörä (ulosotossa) Ruuvi ja aluslevy (tai ulompi lukkorengas) Sisempi lukkorengas on asennettava C Ulompi lukkorengas A Kytkentäpyörä (pumpunakselilla) Imuaukko Paineaukko F1plus_PTO_1.eps Leif A./ Kuva 6. Pumpun asennus voiman ulosottoon. TÄRKEÄÄ! Akselilaipan, holkkien ja hammaspyörän asennuksessa ei saa koskaan käyttää liiallista voimaa. Käytä jonkinlaista erikoistyökalua osien asentamiseen 12 Kuva 7 Asennustyökalu. Huom: Jos F1-pumppu asennetaan jakovaihteeseen, noudatettava kappaleen 12 sivuilla 69 ja 70 annettuja ohjeita Parker Hannifin

72 Asennus ja käynnistys 1) Virtaus- ja kiertosuunta -Pumpuissa on sisäinen tyhjennys ja vapaa kiertosuunta. - Nippojen liittäminen portteihin: - kierrä nippaa, kunnes se on pohjassa. Kiristä sitä sen jälkeen vielä 30 (1/12-kierros). GPA ja GP1 3) Ura-akselien voitelu Jos voimanotossa on eristetty lähtöholkki (oheisen kuvan mukaisesti), pumpun ura-akseli on voideltava kuumuuttakestävällä rasvalla ennen asennusta ja käynnistystä. Voitelu on tehtävä säännöllisesti (vähintään kerran vuodessa). Voimanotto Pumppu Alt. Alt. Gearpump_3_LH_alum.eps Leif A./ Gearpump_4_LH.eps Leif A./ Gearpump_3_RH_alum.eps Alt. Leif A./ Gearpump_4_RH.eps Leif A./ Alt. Rasva Tiiviste Lubricate_the _shaft.eps Leif A./ ) Akseliin ei saa kohdistua ulkoisia voimia - Pumpun akseliin ei saa kohdistua minkäänlaisia poikittais- tai aksiaalikuormia. - Jos poikittais- tai aksiaalikuormia esiintyy, järjestelmässä on käytettävä ulkoista, laakerituettua sovitinta. Alt. Alt. Gearpump_flow_LH.eps Vasenkätinen pumppu Leif A./ Alt. Gearpump_flow_RH.eps Oikeakätinen pumppu Leif A./ ) Imuliittimen mitat Virtausnopeus [m/s] kullakin johtimen halkaisijalla [mm/ in] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 50 / 2" 5 0,3 0,2 0,1 < 0,1 < 0,1 15 0,9 0,5 0,3 0,2 0,1 25 1,5 0,8 0,5 0,4 0,2 40-1,4 0,8 0,6 0,3 60-2,0 1,2 0,9 0, ,7 1,2 0, ,5 0,8 Hammaspyöräpumpun saa asentaa enintään 0,5 m öljysäiliön öljypinnan matalinta tasoa ylemmäksi. Alt. 5) Hydrauliöljy No_shaft_loads.eps Käytä vain vaahdonestoaineellisia Leif A./ ja kulumisenestoaineellisia hydrauliöljyjä. Öljyn on oltava seuraavien standardien mukaista: DIN / (HLP). Viskositeetti Hyväksyttävä: cst (mm 2 /s) Suositus: - 22 cst (kylmässä ilmastossa) - 37 cst (normaali-ilmastossa) - 46 cst (lämpimässä ilmastossa) Lämpötila - Min C - Maks C - Kylmäkäynnistys: C (< 20 bar, < r/min) Suodatus - Imuliitin: suodatusta ei suositella. - Paineliitin: µm. 72 Parker Hannifin

73 Asennus ja käynnistys F1, F2 ja T1 Asennus ja käynnistys F1, F2 ja T1 OIL ROTATION ROTATION Vastapäivään pyörivä. Pyörimissuunta F1plus_e.eps Yllä oleviin kuviin on merkitty öljyn virtaussuunnat Leif A./ myötä- ja vastapäivään pyörivissä pumpuissa. Pyörimissuuntaa voidaan vaihtaa (esim. myötäpäivään pyörivästä vastapäivään pyöriväksi) kääntämällä liitäntäpäätä. Irrota neljä kuusiokoloruuvia ja kierrä liitäntäpäätä noin puoli kierrosta; varmista, että kosketus rummun pesään säilyy koko ajan. Asenna kuusiokoloruuvit ja kiristä momenttiin Nm. Asennus Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) Sivun 71 kuvassa esitetään kaksi erilaista tapaa asentaa hammaspyörä pumpun akselille. Normaalisti pumpun akseliura sopii suoraan voiman ulosottoon. HUOM: Laakerien mahdollisimman pitkän käyttöiän takaamiseksi pumppu on asennettava voiman ulosottoon sivulla 74 annettujen tietojen mukaisesti. Viskositeetti Suositeltu viskositeetti: mm 2 /s (cst). Viskositeettirajat käytön aikana: - Min 10 mm 2 /s; maks. 400 mm 2 /s. - Käynnistys maks mm 2 /s. Hydrauliöljy on täytettävä F1_oljekanna.eps ennen F1plus_a.eps Myötäpäivään pyörivä. käynnistystä. Leif A./ Nesteet Leif A./ Vuotolinja Sivulla 4 annetut F1-pumppujen F1-pumpuissa ei tarvita vuotoletkua käyttöarvot ovat voimas sa vain säiliöön; pumpuissa on sisäinen käytettäessä korkealaatuista, mineraaliöljypohjaista vuotoöljyliitäntä. öljyä. Suositeltavia Asennettaessa moottorivoimanot- hydraulinesteitä ovat HLP (DIN toon suosittelemme vuotolinja kytkemistä vapaakiertoventtiiliin ) sekä biologisesti hajoavat nesteet, kuten luonnon- ja synteettiset esterit ja polyalfaolefiinit. Käytä Suodatus nestettä, joka täyttää jonkin seuraavista ruotsalaisista standardeista: standardin 4406, koodi 20/18/13, Öljyn puhtauden on oltava ISO- mukainen. - SS F1-pumppujen pisimmän mahdollisen käyttöiän saavuttamiseksi suosi- - SMR Pyydä lisätietoja Parker Hannifinilta. tellaan, että suodatus on vähintään Huom: - ATF (automaattivaihteistoöljy) 10 µm (abs.). ja tyypin CD API-moot- toriöljyjä voidaan myös käyttää. Käynnistys Tarkasta ennen suositellun hydrauliöljyn täyttämistä, että koko hydraulijärjestelmä on puhdas. - Tiivisteet ovat nitriilikumia; varmista, että valittu nes te soveltuu tälle materiaalille. Myös pumppu on täytettävä (väh. 50%) ennen käynnistystä, sillä Hydrauliöljyn lämpötila ylivuotovirtaus ei riitä voitelemaan Pääkierto: Maks. 75 C. tyhjää pumppua. Huom: Jos kierrostilavuudeltaan kiinteä pumppu asennetaan jakovaihteeseen, on noudatettava kappaleen 12 sivuille 69 ja 70 annettuja asennusohjeita. HUOM! - Imuliitännän on aina oltava paineliitännän yläpuolella, kun pumppu asennetaan säiliön öljytason yläpuolelle. - Käytön aikana on varmistettava, että pumppu on aina vähintään puolillaan öljyä. 13 F2_inlet_positions.eps 73 Parker Hannifin Pump Leif and A./ Motor Division

74 Asennus ja käynnistys F1, F2 ja T1 Jos pumpun valvonta-aukosta tulee öljyä; - Pysäytä järjestelmä heti. - Selvitä vuodon syy. - Vaihda vioittuneet osat. - Varmista, että olet korjannut ongelman syyn pelkän oireen sijaan. Parker ei ole vastuussa voimanottoon, moottoriin ja vaihteistoon aiheutuneista vaurioista, jotka aiheutuvat hydraulijärjestelmän puutteellisesta kunnossapidosta. Laakerien käyttöikä Huom: Seuraavat tiedot ovat voimassa, kun käyttöpyörä on asennettu pumpun akseliin. Alla olevan kuvan 1 mukaisesti asennetun pumpun laakerit kestävät lyhimpään. Pisin laakerien käyttöikä saavutetaan, kun pumppu asennetaan kuvan 3 mukaisesti. Parker Hannifin auttaa laskemaan laakerien käyttöiän erikoissovelluksissa. Vastapäivään pyörivä Vastapäivään pyörivä Vastapäivään pyörivä Myötäpäivään pyörivä Myötäpäivään pyörivä Myötäpäivään pyörivä Kuva 1. Kuva 2. Kuva 3. Pump_positions_GB.eps 74 Parker Hannifin Leif A./020115

75 Asennus ja käynnistys Asennus ja käynnistys VP1 Pyörimissuunta VP1-pumpun pyörimissuunta on kiinteä ja se toimite taan myötä- tai vastapäivään pyörivänä (suunta ilmaistaan pumpun kyljessä olevalla nuolella; ks. kuva 4 ja 5). Siksi haluttu pyörimissuunta on ilmoitettava pumpun tilauksen yhteydessä. Asennus VP1-pumppu voidaan asentaa suoraan ISO DIN 5462 mukaiseen voiman ulosottoon. Pumppu on täytettävä ennen käynnistystä ylimmän tyh jennysaukon kautta (aukon valinta riippuu pumpun asen nuksesta; ks. asennuspiirustus, kappale 8 sivu 43, 46). Kuvassa 6 (sivu 71) on esitetty kaksi tapaa asentaa hammaspyörä pumpun akselille. Tukilaakerilla varus tetussa voiman ulosotossa pumpun akselin asennetaan yleen sä suoraan voiman ulosoton tehonottoakseliin (vastakkain menevillä sisäpuolisilla urilla). Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) Hydrauliöljyt Sivun 42 erittelyissä annetut VP1-pumpun tiedot ovat voimassa, kun pumppua käytetään korkealaatuisella, mineraalipohjaisella öljyllä. Käytettäväksi sopivat tyypin HLP (DIN 51524) hydraulinesteet, ATF-öljyt (automaattivaihteistoöljy) ja tyypin API/CD moottoriöljyt. Mittausliitäntä VP1 Hydrauliöljyn lämpötila Pääkierto: Maks. 75 C. Viskositeetti Suositeltu viskositeetti: mm 2 /s (cst). Viskositeettirajat käytön aikana: - Min 10 mm 2 /s; maks. 400 mm 2 /s. - Käynnistys maks mm 2 /s. Suodatus VP1-pumpun mahdollisimman pitkän käyttöiän saavuttamiseksi suodatetaan seuraavaa suodatusta: 25 µm (abs.) puhtaissa ympäristöissä tai alhaisilla paineilla. 10 µm (abs.) likaisissa ympäristöissä tai korkeilla paineilla. Öljyn puhtaus ISO 4406, koodi 20/18/13 mukaan. Vuotolinja LS-säädin vaatii erillisen vuotoletkun. Se on vedettävä suoraan hydraulisäiliöön öljypinnan alapuolelle (ks. kuva 8). Käynnistys Tarkasta ennen suositellun hydrauliöljyn täyttämistä, että koko hydraulijärjestelmä on puhdas. Lisäksi pumppu on huuhdeltava ennen käynnistystä niin, että pumpunpesän mahdolliset ilmataskut tyhjenevät; käytä ylimpänä olevaa tyhjennysaukkoa (kuva 8). TÄRKEÄÄ! Kuvan 8 mukaisesti pumpun imuliitännän on aina oltava hydrauliöljyn minimitason alapuolella. Avaa ilmanpoistotulppa ennen käynnistystä, ilmaa pumppu ja kiristä tulppa paikalleen Kuva 4. Vastapäivään pyörivä pumppu. Kuva 5. Myötäpäivään pyörivä pumppu. Mittausliitäntä Kuva 8. VP1-pumppu on VP1_below_tank_GB.eps asennettava säiliön hydrauliöljyn alimman tason Leif alapuolelle. A./ Ilma voidaan poistaa vasta, kun pumppu on liitetty hydraulisäiliöön ja järjestelmä on täytetty hydrauliöljyllä. 75 Parker Hannifin 13
