Lue ohjeet huolellisesti ennen laitteen käyttöä.

Transkriptio

1 1 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC Lue ohjeet huolellisesti ennen laitteen käyttöä. ION PICS 2 PC skannerilla voit skannata valokuvia, dioja ja filminegatiiveja tietokoneelle digitaaliseen muotoon. ION PICS 2 PC SKANNERIN TOIMINNOT 1. Scan painike (valokuvan tai filminegatiivin / dian skannaamiseen) 2. Skannausmuodon valintakytkimet. Kytkimet (molemmat) laitetaan film scanner asentoon, kun skannataan filminegatiiveja tai dioja tai photo scanner asentoon, kun skannataan valokuvia. 3. Filminegatiivien / diojen pidikkeen aukko 4. Valokuvapidikkeen aukko 5. Portti USB-kaapelille ION PICS 2 PC SKANNERIN MUKANA OLEVAT PIDIKKEET Valokuvapidikkeet (3 kpl) Kolmelle eri kuvakoolle: 3,5 x 5 (7 x 12 cm) 4 x 6 (10 x 15 cm) 5 x 7 (12 x 18 cm)

2 2 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC Dia- ja filminegatiivipidikkeet Ylempi pidike on filminegatiiveille ja alempi dioille (sopii 4 kpl dioja kerralla). VALOKUVIEN SKANNAUS 1. Laita skannerin USB-johto paikalleen kohtaan (katso ensimmäinen kuva, kohta 5), jolloin laitteeseen kytkeytyy virta (huomaa siitä, että vihreä valo syttyy vasemmassa reunassa joko kohdassa photo scan tai film scan, riippuen kumpi toiminnoista on valittuna). USB- johdossa on valkoinen lappu, jossa lukee ION PICS 2 PC. 2. Valokuvia skannatessa, laita molemmat skannausmuodon valintakytkimet (katso ensimmäinen kuva, kohta 2) kohtaan PHOTO SCANNER. Skannerin vasempaan reunaan pitäisi syttyä vihreä valo kohdan PHOTO SCAN alapuolelle 3. Valitse sopivimman kokoinen valokuvapidike kuvallesi (kolme eri kokoa) ja laita valokuva pidikkeeseen. Pidikkeen yläosassa on kapea aukko, johon kuva laitetaan. Aseta kuva pidikkeeseen niin, että kuva on oikein päin. Hox! Varmista ennen kuvan asettamista pidikkeeseen ja skanneriin, että valokuvassasi ei ole likaa tai pölyä, joka vaikuttaisi skannauksen laatuun.

3 3 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC 4. Aseta pidike skannerin yläosassa olevaan valokuvapidikkeelle tarkoitettuun aukkoon niin, että valokuva tulee oikein päin, kuvapuoli eteenpäin ja pidikkeen kaareva yläosa jää laitteen ulkopuolelle. 5. Klikkaa tietokoneen työpöydältä auki NimoFilm 2,0 skannausohjelma. Avautuu näyttö: tällainen 6. Skannaa kuva koneelle: Valitse Folder -hakemistosta (1.) tallennuskansio, johon haluat kuvasi tallentaa. Klikkaa se aktiiviseksi (näkyy sinisellä pohjalla, kun kansio on aktiivinen). Sinulla pitää olla oma tallennusväline (esim. muistitikku), jolle tallennat suoraan skannaamasi kuvat. Toinen vaihtoehto on käyttää ensin tietokoneen työpöydällä olevaa väliaikaista tallennuskansiota: ASIAKAS TALLENNUKSET Asiakas Skannaukset, jonne tallennat skannauksesi ja josta sitten tallennat omalle tallennusvälineelle (muistitikulle tai CD/DVD-levylle) saatuasi skannaukset valmiiksi. Ohje väliaikaisen tallennuskansion käyttöön Digitointi-ohjeet kansiossa. Paina skannerin SCAN -painiketta. Klikkaa ylärivissä olevaa Get image from Photo Scanner -painiketta (2.). Kuvan skannaus käynnistyy (skannaus voi kestää jonkin aikaa, eikä laitteesta kuulu

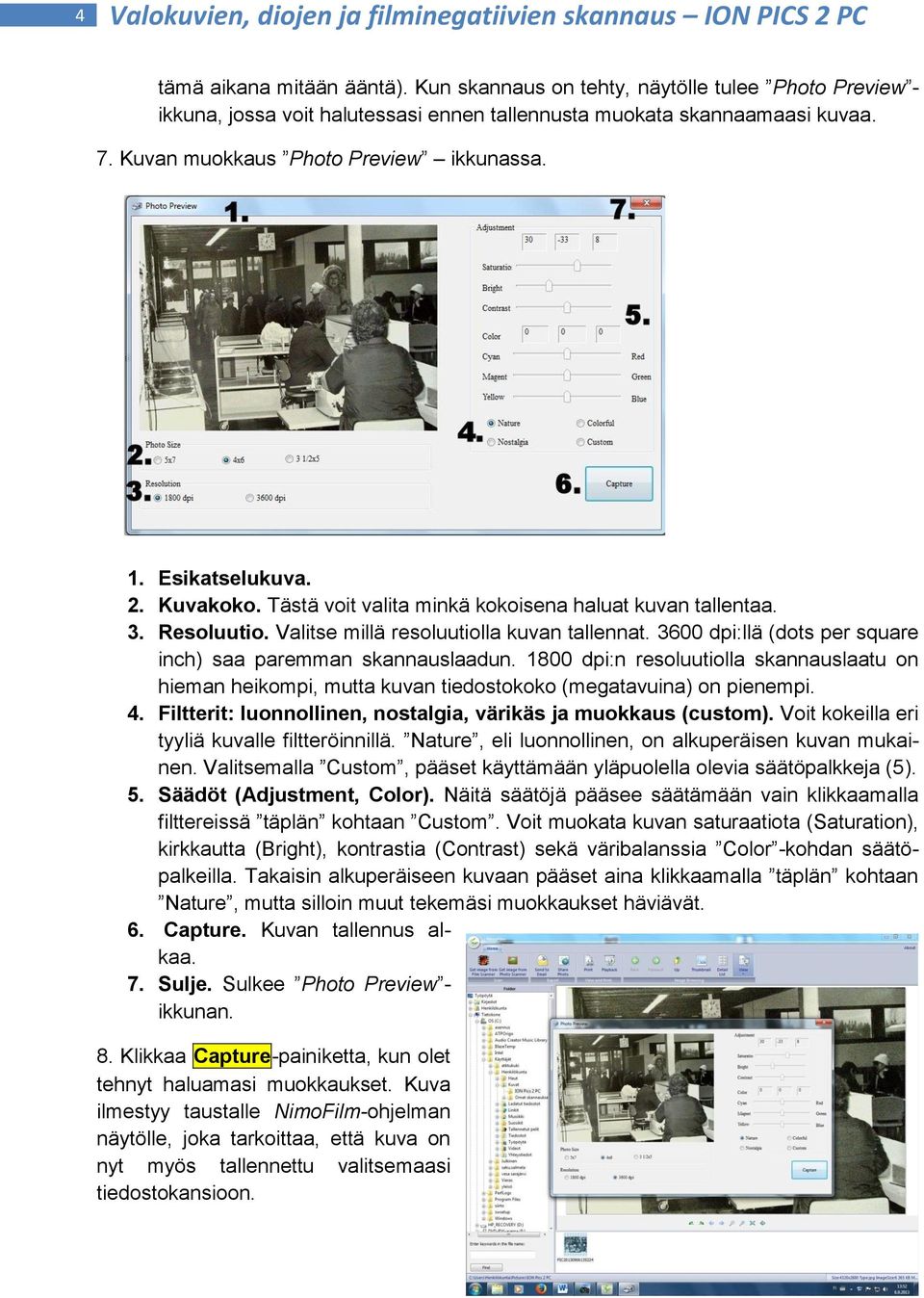

4 4 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC tämä aikana mitään ääntä). Kun skannaus on tehty, näytölle tulee Photo Preview - ikkuna, jossa voit halutessasi ennen tallennusta muokata skannaamaasi kuvaa. 7. Kuvan muokkaus Photo Preview ikkunassa. 1. Esikatselukuva. 2. Kuvakoko. Tästä voit valita minkä kokoisena haluat kuvan tallentaa. 3. Resoluutio. Valitse millä resoluutiolla kuvan tallennat dpi:llä (dots per square inch) saa paremman skannauslaadun dpi:n resoluutiolla skannauslaatu on hieman heikompi, mutta kuvan tiedostokoko (megatavuina) on pienempi. 4. Filtterit: luonnollinen, nostalgia, värikäs ja muokkaus (custom). Voit kokeilla eri tyyliä kuvalle filtteröinnillä. Nature, eli luonnollinen, on alkuperäisen kuvan mukainen. Valitsemalla Custom, pääset käyttämään yläpuolella olevia säätöpalkkeja (5). 5. Säädöt (Adjustment, Color). Näitä säätöjä pääsee säätämään vain klikkaamalla filttereissä täplän kohtaan Custom. Voit muokata kuvan saturaatiota (Saturation), kirkkautta (Bright), kontrastia (Contrast) sekä väribalanssia Color -kohdan säätöpalkeilla. Takaisin alkuperäiseen kuvaan pääset aina klikkaamalla täplän kohtaan Nature, mutta silloin muut tekemäsi muokkaukset häviävät. 6. Capture. Kuvan tallennus alkaa. 7. Sulje. Sulkee Photo Preview - ikkunan. 8. Klikkaa Capture-painiketta, kun olet tehnyt haluamasi muokkaukset. Kuva ilmestyy taustalle NimoFilm-ohjelman näytölle, joka tarkoittaa, että kuva on nyt myös tallennettu valitsemaasi tiedostokansioon.

5 5 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC 9. Voit sulkea Photo Preview -ikkunan, Sulje-painikkeesta (7.) 10. Poista valokuvapidike skannerista ja poista kuva kääntämällä pidike ylösalaisin, jolloin kuva tipahtaa ulos pidikkeestä. 11. Vaihda uusi kuva pidikkeeseen ja aloita uuden kuvan skannaus aikaisempien ohjeiden mukaan. 12. Kun olet saanut kaikki kuvat skannattua, sulje Nimo- Film 2,0-ohjelma: Klikkaa aivan vasemmassa ylänurkassa olevaa NimoFilm-logoa Klikkaa Exit -painiketta 13. Poista pidike ja sammuta skanneri irroittamalla USBkaapeli skannerista. DIOJEN JA FILMINEGATIIVIEN SKANNAUS 1. Laita skannerin USB-johto paikalleen kohtaan (katso ensimmäinen kuva sivulta 1, kohta 5), jolloin laitteeseen kytkeytyy virta (huomaa siitä, että vihreä valo syttyy vasemmassa reunassa joko kohdassa photo scan tai film scan, riippuen kumpi toiminnoista on valittuna). USB- johdossa on valkoinen lappu, jossa lukee ION PICS 2 PC. 2. Dioja tai filminegatiiveja skannatessa, laita molemmat skannausmuodon valintakytkimet (katso ensimmäinen kuva sivulta 1, kohta 2) kohtaan FILM SCANNER. Skannerin vasempaan reunaan pitäisi syttyä vihreä valo kohdan FILM SCAN alapuolelle 3. Valitse joko filminegatiivi- tai dioille tarkoitettu pidike, riippuen siitä mitä haluat skannata. 4. Avaa pidikkeen luukku ja aseta negatiivi tai diat paikoilleen kuva oikeinpäin pidikkeeseen (pidikkeen sarana puoli tulee skanneriin asetettaessa ylöspäin). Negatiivipidikkeessä sisäpuolella on aukkojen ylä- ja alapuolella pienet hakaset, jotka ovat apuna negatiivien asettamisessa oikeaan kohtaan (hakaset voi asettaa negatiivin ylä- ja alapuolella oleviin reikiin).

6 6 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC Hox! Varmista ennen diojen / negatiivin asettamista pidikkeeseen ja skanneriin, että niissä ei ole likaa tai pölyä, joka vaikuttaisi skannauksen laatuun. 5. Sulje luukku hyvin (pitää napsahtaa kiinni). 6. Aseta pidike skanneriin, oikealla puolella olevaan aukkoon, nuolen osoittamassa suunnassa (pidikkeen päässä on valkoinen nuoli). Pidikkeen ei tarvitse aluksi olla kuin vähän skannerin sisällä. Kuva liikutetaan kohdalleen, kun skannaus on käynnistetty. 7. Klikkaa tietokoneen työpöydältä auki NimoFilm 2,0 skannausohjelma. Avautuu ikkuna: seuraava 8. Skannaa dia / negatiivi koneelle: Valitse Folder -hakemistosta (1.) tallennuskansio, johon haluat kuvasi tallentaa. Klikkaa se aktiiviseksi (näkyy sinisellä pohjalla, kun kansio on aktiivinen).

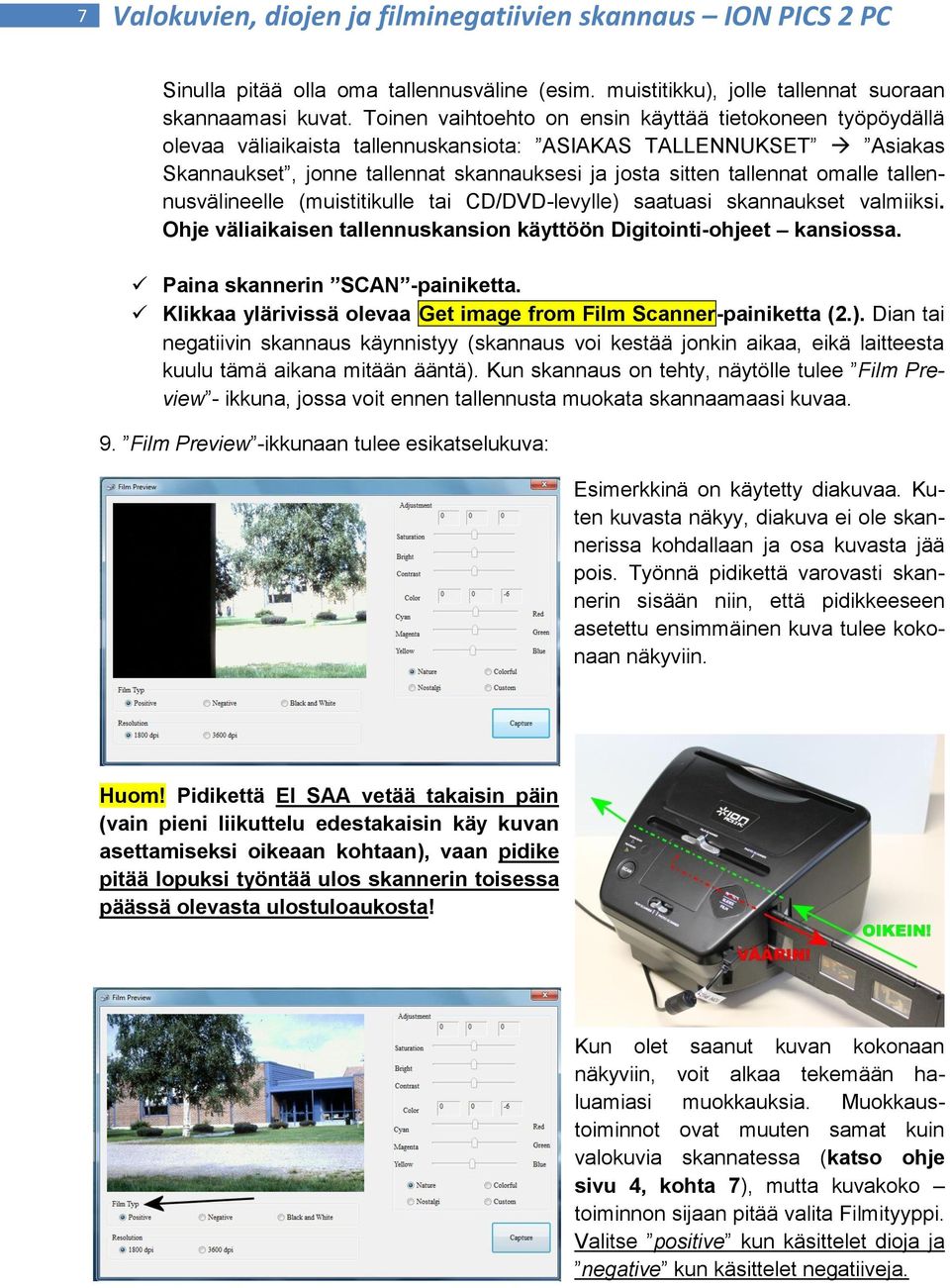

7 7 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC Sinulla pitää olla oma tallennusväline (esim. muistitikku), jolle tallennat suoraan skannaamasi kuvat. Toinen vaihtoehto on ensin käyttää tietokoneen työpöydällä olevaa väliaikaista tallennuskansiota: ASIAKAS TALLENNUKSET Asiakas Skannaukset, jonne tallennat skannauksesi ja josta sitten tallennat omalle tallennusvälineelle (muistitikulle tai CD/DVD-levylle) saatuasi skannaukset valmiiksi. Ohje väliaikaisen tallennuskansion käyttöön Digitointi-ohjeet kansiossa. Paina skannerin SCAN -painiketta. Klikkaa ylärivissä olevaa Get image from Film Scanner-painiketta (2.). Dian tai negatiivin skannaus käynnistyy (skannaus voi kestää jonkin aikaa, eikä laitteesta kuulu tämä aikana mitään ääntä). Kun skannaus on tehty, näytölle tulee Film Preview - ikkuna, jossa voit ennen tallennusta muokata skannaamaasi kuvaa. 9. Film Preview -ikkunaan tulee esikatselukuva: Esimerkkinä on käytetty diakuvaa. Kuten kuvasta näkyy, diakuva ei ole skannerissa kohdallaan ja osa kuvasta jää pois. Työnnä pidikettä varovasti skannerin sisään niin, että pidikkeeseen asetettu ensimmäinen kuva tulee kokonaan näkyviin. Huom! Pidikettä EI SAA vetää takaisin päin (vain pieni liikuttelu edestakaisin käy kuvan asettamiseksi oikeaan kohtaan), vaan pidike pitää lopuksi työntää ulos skannerin toisessa päässä olevasta ulostuloaukosta! Kun olet saanut kuvan kokonaan näkyviin, voit alkaa tekemään haluamiasi muokkauksia. Muokkaustoiminnot ovat muuten samat kuin valokuvia skannatessa (katso ohje sivu 4, kohta 7), mutta kuvakoko toiminnon sijaan pitää valita Filmityyppi. Valitse positive kun käsittelet dioja ja negative kun käsittelet negatiiveja.

8 8 Valokuvien, diojen ja filminegatiivien skannaus ION PICS 2 PC Suositus: Käytä resoluutiona (Resolution) 1800 dpi sekä dioille että negatiiveille. Nimofilm ohjelma saattaa herkästi kaatua, mikäli vaihdat resoluutioksi 3600 dpi. 10. Klikkaa Capture -painiketta, kun olet tehnyt haluamasi muokkaukset. Kuva ilmestyy taustalle NimoFilm-ohjelman näytölle, joka tarkoittaa, että kuva on nyt myös tallennettu valitsemaasi tiedostokansioon. 11. Jatka työskentelyä Film Preview -ikkunassa, siirtämällä pidikkeessä oleva seuraava dia (tai negatiivi) oikealle kohdalle edellisten ohjeiden mukaan, tee muokkaukset ja klikkaa Capture -painiketta, jolloin uusi kuva ilmestyy NimoFilm -näytölle ja tallennetaan tiedostokansioon. 12. Jatka aiempien ohjeiden mukaan niin kauan, että kaikki kuvat on tallennettu. 13. Kun olet saanut kaikki kuvat skannattua, sulje NimoFilm 2,0-ohjelma: Klikkaa aivan vasemmassa ylänurkassa olevaa Nimo- Film-logoa Klikkaa Exit -painiketta 14. Poista pidike ja sammuta skanneri irroittamalla USBkaapeli skannerista. OHJEITA ONGELMATILANTEISIIN NimoFilm ohjelma saattaa kaatua /lakata toimimasta melko herkästi, kun skannaat dioja tai negatiiveja. Valokuvia skannatessa ongelmia ilmaantuu harvemmin. Jos Film Preview ikkunan ylälaitaan ilmestyy teksti (Ei vastaa) tai ruudussa ei näy kuvaa lainkaan, toimi näin: Käynnistä tehtävienhallinta painamalla näppäimistöstä yhtä aikaa Ctrl, Alt ja Delete. Valitse tehtävienhallinta-ikkunasta lopetettavat tehtävät ja klikkaa painiketta Lopeta tehtävä, jolloin Photo/Film preview ikkuna sulkeutuu. Aloita tämän jälkeen skannaus uudelleen ohjeiden mukaan. Vinkki: Kun skannaat dioja, älä vaihda filmityypiksi negative tai kun skannaat negatiiveja, älä vaihda filmityypiksi positive. Käytä myös molemmissa skannauksissa resoluutiona 1800 dpi. Näin voit ehkäistä ohjelman kaatumista.
