1 Excellent Systems A/S. Export Pricelist 2009 Luiskahinnasto - Luiskat sisä- ja ulkokäyttöön - Kulmaluiskat - Terassiluiskat - Kylpyhuoneen luiskat - Kynnysluiskat - Mukana kuljetettavat pikaluiskat 1 S. E. & O.

2 EXCELLENT RAMP SYSTEM Excellent Ramp System koostuu useista eri luiskavaihtoehdoista. Kaikki osat on suunniteltu sopimaan yhteen ja niitä voidaan yhdistellä erilaisten luiskien rakentamisessa. Järjestelmä on helppo asentaa erilaisille pinnoille erilaisten kiinnitysmahdollisuuksien ansiosta ja kaikki rakenteet voidaan purkaa ja rakentaa uudelleen. Tuotteet ovat 100% PVC-vapaat ja 100% myrkytöntä. Jäte, joka tulee luiskien sovituksesta ja vaurioituneista paloista, voidaan 99,9% käyttää uudelleen uusien tuotteiden valmistuksessa. Luiskia on 3 eri ryhmää: Type I - Type II ja Type III. Ryhmät viittaavat luiskan rakenteeseen. Type I luiska voidaan rakentaa 3 eri kaltevuuskulmaan (rakenne/kaltevuus A, B ja C). Type II luiskia 2 eri (rakenne/kaltevuus B ja C) ja Type III luiskia 1 kaltevuuskulmaan (rakenne/kaltevuus C). LUISKA TYPE I Tasainen" pinta TYPE I Rakenne A Kaltevuus 1:7 (14,5%)E TYPE I Rakenne A Kaltevuus 1:7 (14,5%) Suositeltava käyttökohde: Type IA, kynnysluiskat, pienet luiskat 7,2 cm asti, isommat luiskat jos on tilaa. TYPE I Rakenne B Kaltevuus 1:14 (7,5%) TYPE I Rakenne B Kaltevuus 1:14 (7,5%) Suositeltava käyttökohde: Pienet luiskat 7,2 cm asti. Luiskat, joissa pieni lepotaso. Type IB luiskat on suunniteltu erityisesti manuaalipyörätuoleille TYPE I Rakenne C Kaltevuus 1:20 (5%) TYPE I Rakenne C Kaltevuus 1:20 (5%) Suositeltava käyttökohde: Pienet luiskat 7,2 cm asti, luiskat joissa lepotasot. Type IC luiskat on suunniteltu erityisesti manuaalipyörätuoleille.

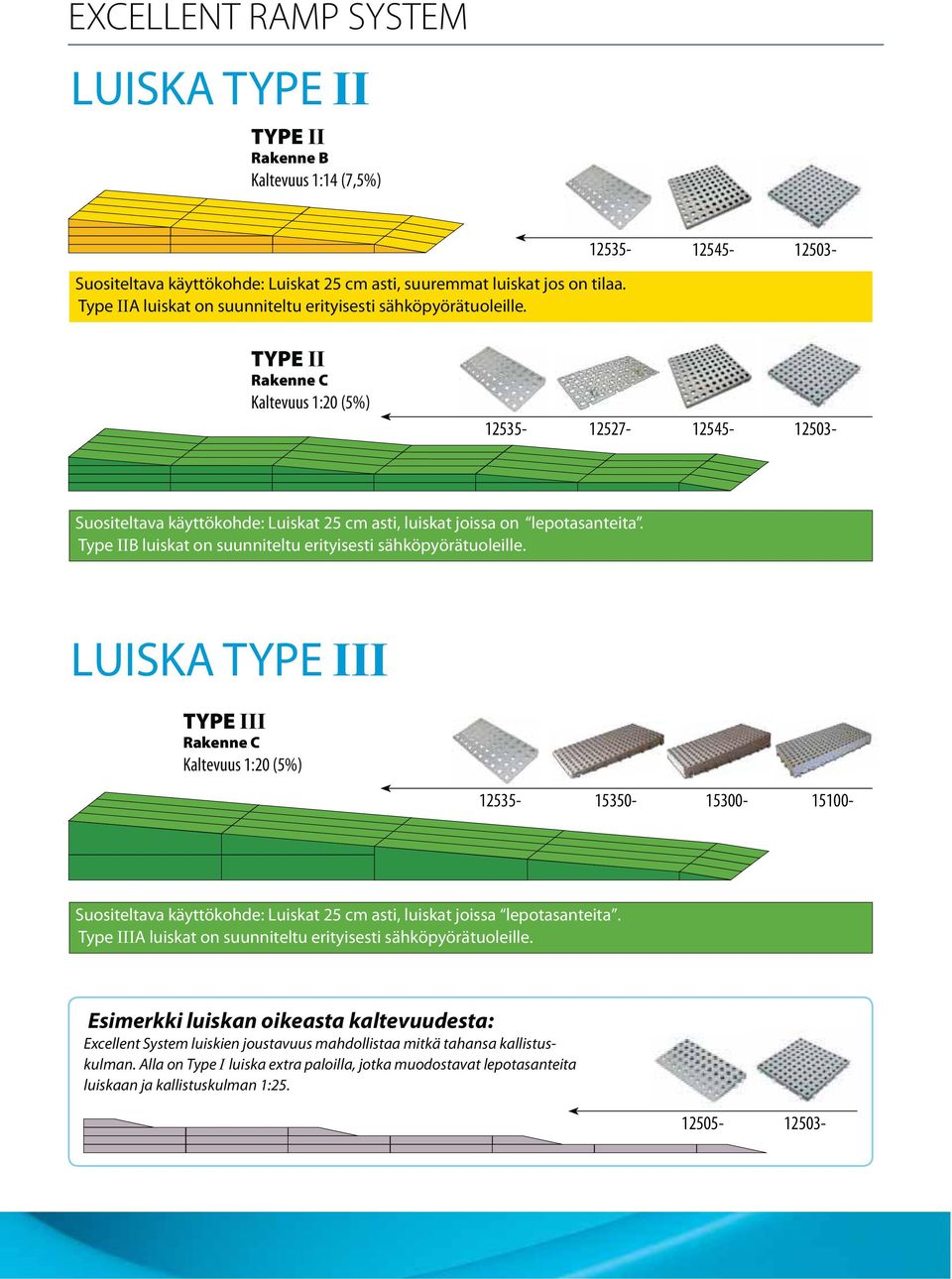

3 EXCELLENT RAMP SYSTEM LUISKA TYPE II TYPE II Rakenne B Kaltevuus 1:14 (7,5%) Suositeltava käyttökohde: Luiskat 25 cm asti, suuremmat luiskat jos on tilaa. Type IIA luiskat on suunniteltu erityisesti sähköpyörätuoleille TYPE II Rakenne C Kaltevuus 1:20 (5%) Suositeltava käyttökohde: Luiskat 25 cm asti, luiskat joissa on lepotasanteita. Type IIB luiskat on suunniteltu erityisesti sähköpyörätuoleille. LUISKA TYPE III TYPE III Rakenne C Kaltevuus 1:20 (5%) Suositeltava käyttökohde: Luiskat 25 cm asti, luiskat joissa lepotasanteita. Type IIIA luiskat on suunniteltu erityisesti sähköpyörätuoleille. Esimerkki luiskan oikeasta kaltevuudesta: Excellent System luiskien joustavuus mahdollistaa mitkä tahansa kallistuskulman. Alla on Type I luiska extra paloilla, jotka muodostavat lepotasanteita luiskaan ja kallistuskulman 1:

4 EXCELLENT RAMP SYSTEM STANDARDIOSAT EXCELLENT RAMP SYSTEM

5 PERUSPALA / SLIPSTOP-PALA / PUOLIPALA 80 kpl / ltk = 5 m 2 25 x 25 x 1,8 cm Käyttö: Lattiat- suihku- kylpyhuone- parvekeluiskat jne. Enemmän kuin 2 kerrosta. Värit Tuotenro Hinta / kpl Standard ,30 Muut värit ,00 56 kpl /ltk. Excellent SlipStop -pala. 11,6 x 11,6 x 2 cm. Käyttö: Yhdessä peruspalan kanssa. Estää liukumisen. Värit: Grey (-2), Stonegrey (-110), Black (-7) Yellow (-3). Värit Tuotenro Hinta / kpl Standard ,10 78 kpl/ ltk. 1/2 -pala. 25 x 12,5 x 1,8 cm Käyttö: Kuten peruspala. Värit Tuotenro Hinta / kpl Standard ,60 Muut värit Pyydä tarjous! Luiska TYPE I rakenne A (IA) + kulmapala lisää luiskan käytettävyyttä.

6 VIISTEPALA / SLIPSTOP-PALA / PUOLIVIISTEPALA Viistepala 100 kpl / ltk 25 x 13,7 x 1,8 / 0,2 cm RAMP blue series Käyttö: Luiskan reunat, kynnykset jne. Standard ,46 Muut värit Pyydä tarjous! SlipStop -pala 64 kpl / ltk 11,6 x 9,1 x 2/1,2 cm. RAMP blue series Käyttö: Yhdessä peruspalan kanssa. Estää liukumisen. Värit: Grey (-2), Stonegrey (-110), Black (-7) Yellow (-3). Värit Tuotenro Hinta / kpl Standard ,10 1/2 pala (OIK+ VAS) 10 set/ltk 25 x 13,7 x 1,8 / 0,2 cm RAMP blue series Käyttö: Luiskan reunat, kynnykset jne. Värit Tuotenro Hinta / kpl Standard ,20 Muut värit Pyydä tarjous! Paloja voi käyttää yhdistettynä kynnysmattona ja ulko-oven kynnysluiskana.

7 KULMAVIISTEPALA / SISÄKULMAN VIISTEPALA 18 kpl /ltk. Luiskan kulmaviistepala. 13,7 x 13,7 x 1,8 / 0,2 cm RAMP blue series Käyttö: Luiskan kulmat, kynnykset jne. Värit Tuotenro Hinta / kpl Standard ,28 Muut värit Pyydä tarjous! 5 kpl / ltk. Luiskan sisäkulmaviistepala. 25 x 25 x 13,7 x 1,8 / 0,2 cm RAMP blue series Käyttö: Luiskan sisäkulmat, kynnykset jne. Värit Tuotenro Hinta / kpl Standard ,20 Muut värit Pyydä tarjous! Kynnysluiskia saa myös puunvärisinä. Kuvissa mahonki ja tammi.

8 RAMP I / SLIPSTOP RAMP I / ½-PALA RAMP I RAMP I sarja, on kehitetty luiskiin, joissa on tasanteita, erityisesti sähköpyörätuoleille. e. Ramp I paloja voidaan käyttää myös muiden palojen kanssa. 125 kpl /ltk. Luiska I kokoviistepala. 25 x 12,5 x 2 / 0,2 cm. RAMP I green series Käyttö: Ramp I rakenteessa. Standard ,10 Muut värit Pyydä tarjous! 64 kpl /ltk. Excellent SlipStop-pala I. 11,6 x 11,3 x 0,6/2,1 cm. RAMP I green series Käyttö: Yhdessä peruspalan kanssa. Estää liukumisen. Värit: Grey (-2), Stonegrey (-110), Black (-7) Yellow (-3). Standard ,10 10 settiä (VAS + OIK) / ltk. 1/2 -pala Ramp I. 12,5 x 12,5 x 2 / 0,2 cm. RAMP I green series Käyttö: Ramp I ja III kulmissa ja sivupaloina. Standard ,20 8 boxia Muut värit Pyydä tarjous! Excellent SlipStop yhdistettynä Excellent luiskapalaan. Ehkä yksi maailman luistamattomimmista luiskajärjestelmistä.

9 KULMAPALA RAMP I / SISÄKULMAPALA RAMP I 22 kpl /ltk. Kulmapala Ramp I. 12,5 x 12,5 x 2 / 0,2 cm. RAMP I green series Käyttö: Ramp I kulmat, kynnykset jne. Standard ,28 5 kpl /ltk. Sisäkulmapala Ramp I. 25 x 25 x 2 / 0,2 cm. RAMP I green series Käyttö: Ramp I sisäkulmat, kynnykset jne. Standard ,20 Excellent Ramp System mahdollistaa minkä tahansa luiskan rakentamisen.

10 RAMP II / SLIPSTOP RAMP II / KULMAPALA RAMP II RAMP II on kehitetty luiskiin, joissa on tasanteita, erityisesti sähköpyörätuoleille. Ramp II paloja voidaan käyttää myös muiden palojen kanssa. 65 kpl /ltk. Ramp II. 25 x 25 x 21 / 0,2 cm. RAMP II orange series Käyttö: Luiskien rakenteessa, jotka suunniteltu erityisesti sähköpyörätuoleille. Standard ,80 Muut värit Pyydä tarjous! 30 kpl / ltk. Excellent SlipStop ramp II. 23,8 x 11,6 x 0,6/2,3 cm. RAMP II orange series Käyttö: Yhdessä peruspalan kanssa. Estää liukumisen. Korkea pääty Matala pääty Leikkaa Excellent SlipStop Ramp II -pala pituussuunnassa 2 saman kokoiseen osaan saksilla. Asenna 2 palaa toinen vasempaan ylä- ja toinen oikeaan alakulmaan Excellent Ramp II palaa, kuten kuvassa. Paina ramppipala alas. SlipStop II on nyt asennettu oikein. Standard ,00 RAMP II KULMAPALA suunniteltu Ramp II palojen kulmiin. Corner ramp II. 25 x 25 x 21 / 0,2 cm. RAMP II orange series Käyttö: Ramp II palojen kulmiin. Standard Muut värit Pyydä tarjous! Pyydä tarjous!

11 SIX-PACK Six-Pack -palaa käytetään kun halutaan tehdä yli 4 kerrosta korkea luiska esim. parvekkeelle, terasseille tai sisäänkäynteihin. Six-Pack -palan mitat on samat kuin 6 peruspalaa. Six-Pack säästää asennusaikaa ja kustannuksia. Six-Pack -sarjaa voi käyttää luiskissa, jota käyttävät jalankulkijat ja raskaat pyörätuolit. Six-Pack ei kanna auton tai kuorma-auton painoa. Six-Pack -pala lukitustapit 2 sivulla. Lisätila C-lukitustapeille joka sivulla 50 x 25 x 5,4 cm Lava= 150 kpl Six-Pack - palaa Standard ,90 Ltk= 13 kpl Six-Pack -palaa Standard ,90 Excellent Six-Packin avulla voi myös nostaa esim. parvekkeen lattian samalle tasolle sisälattian kanssa, jolloin myös pyörätuolin käyttäjien on helpompi käyttää parveketta.

12 SIX-PACK LUISKASETTI Six-Pack luiskapaloilla rakennetaan isoja Type III luiskia, joissa on suoria tasanteita. Soveltuu erityisesti sähköpyörätuoleille. Six-Pack -sarjaa voi käyttää luiskissa, jota käyttävät jalankulkijat ja raskaat pyörätuolit. Six-Pack ei kanna auton tai kuorma-auton painoa. Six-Pack -luiskasetti koostuu ala- ja yläosasta. Kaltevuuskulma on 5,2 cm per metri (1:20 = 5 %). Alaosa alkaa 1,8 cm korkeudelta. Tämä tarkoittaa sitä että, kun rakennat type III luiskaa, aloitetaan alareuna Ramp I paloilla. Näin luiskan reunan voi tehdä eri värisellä huomiovärillä, joka on lakivaatimus monissa maissa. Yläosa on 7,2 cm korkeudella. Tämä korkeus sopii six-pack palaan + matalampaan Six-back palaan yläpuolelle. Kun Type III luiska päättyy tasanteeseen käytä peruspalaa Six-Pack palan tai Six-Pack täydennyspalan päällä. Näin luiskan koko ylätason voi tehdä eri värisellä huomiovärillä, joka on lakivaatimus monissa maissa. Six-Pack luiskasetti koostuu alaosasta, jossaon kiinteä lukitus 1 sivulla ja tilaa C-lukitukselle etuosassa, jotta se voidaan sovittaa yläpalaan ja palaan Ramp I Yläpala on kiinteä lukitus 2 sivulla ja tila C-lukitukselle. 100 x 25 x 1,8/7,2 cm Ltk = 8 Six-Pack -setiä Värit Tuotenro. Hinta / setti Standard ,50 Esimerkki Six-Pack setin rakenteesta Luiska, jonka kaltevuuskulma 1:20. Huomaa luiskan alku ja lopetus: Eriväriset palat alussa ja lopussa on ainutlaatuiset Excellent Systemissä ja lakisääteiset monissa maissa

13 KAKSIPUOLINEN TEIPPI / F-LUKITUSNAPPI 50 kpl / pkt. 2-puolinen teippi. 1,5 x 25 cm. Käyttö: Pienien kynnysluiskien asennus tasaisille pinnoille. EXCELLENT 2-puolinen teippi (Paremman pitävyyden saavuttamiseksi, karhenna pintaa hiekkapaperilla ennen teipin kiinnitystä.) sec. 30 sec. 2-puolinen teippi , kpl /pkt F-L ukitustappi (ruuvi, muovitulppa & lukko). 1,5 x 25 cm. Käyttö: Pienien kynnysluiskien asennus puu- ja sementtipinnoille jne Värit Tuotenro. Hinta / pkt Standar ,00 Muut värit ,00

14 SÄÄTÖKIILAPALAT Excellent säätökiila on kätevä varaosa. Sitä voidaan käyttää sovittamaan pienet korkeuserot kynnyksissä ja esim. suihkutilojen luiskissa jne. Säätökiiloja käytetään myös tilanteissa, joissa pienempiä luiskapaloja käytetään Ramp II-palojen päällä viimeistelemään oikea korkeus. Tällöin säätökiilat sijoitetaan ensimmäisten palojen alle ja väliin tasoittamaan luiskan ja kynnyksen välinen korkeusero. Säätökiiloja voidaan käyttää trimmaamaan 0,5-2,7 mm korkeuseroja. 30 kpl / ltk. Hienosäätökiila. 12,5 x 25 x 0,3 / 0,05 cm Standard ,20 Muut värit ,20 1) Esimerkki vakioratkaisusta: Pienempi luiskapala on sovitettu kynnyksen yläosaan. 1) Esimerkki, kuinka säätökiilapaloilla, jotka on asennettu luiskapalojen väliin, on saatu aikaan tasainen ja aavistuksen verran kaartuva pinta. Sahausta ja sovittamista ei tarvita. tasainen pinta Säätökiilapalat on sijoitettu luiskapalojen väliin. Hienosäätöön. Säätökiilat sopivat kaikkien palojen ja luiskamallien taakse kiinnitettäväksi. Lisäreikien ansiosta kiiloja voi käyttää myös tarrakiinnittimien (12690) kanssa.

15 Excellent Systems A/S. Export Pricelist 2009 HOW TO DO IT - Luiskan korkeuden sovittaminen 1) Excellent Ramp System luiskapalat voi asentaa täydellisesti sopivalle korkeudelle - huolimatta minkälainen este on vastassa. Aseta luiska esteen viereen kuvan (1) osoittamalla tavalla. Merkkaa esteen korkeus luiskaan. ÄLÄ koskaan katkaise luiskaa ennen sovittamista. Sahaa normaalilla käsisahalla tai pistosahalla suora linja luiskan poikki - katso kuva (2). Oikea tapa sahata luiskapala on reikien välistä. - katso kuva (2a) ja (2b). Lopuksi kiinnitä luiskapalat T- ja R-lukitustapeilla a 2b 3 T- ja R-lukitustappeja käytetään yhdistämään eri paloja ja luiskia. Käytä T-lukitustappia kaikkiin tasaisiin pintoihin. R-lukitustappia käytetään luiskapaloihin, joissa on kallistettu pinta. Ramp I : R-lukitustappi asennetaan luiskan alimman rivin reikiin. Ramp II :R-lukitustappi asennetaan luiskan toiseksi alimman rivin reikiin. Huomioi että R-tapin "pää" on kallistettu - ja siinä on piste yläpuolella Aseta piste luiskan yläsuuntaan varmistaaksesi tasaisen pinnan. T-Lukitus R-Lukitus 20 S. E. & O.

16 KIINNITYSPALAT STANDARDI KIINNITYSPALAT

17 T- / R- / -LUKITUSNAPPI / STOPPERI Pussi 100 kpl. T - Lukitusnappi. 3,5 x 1,4 x 1,4 cm Käyttö: Yhdistää palat korkeussuunnassa - monikerroksiset lattiatasot - suihkun lattiat jne. T-Lukitusnappia voi käyttää myös Ramp II rakenteissa ja säätökiilapalojen kanssa. Värit Tuotenro. Hinta / pss Standard ,00 Muut värit ,00 Pussi 100 kpl. R - Lukitusnappi. 2,4 x 1,4 x 1,4 cm. Käyttö: Kiinnittää päällyspalat luiskan muihin paloihin R-Lukitusnappia voi käyttääpalan vain alimpaan riviin. R-Lukinustappia voi käyttää palan kahteen alimpaan riviin. R-Lukitusnappia voi käyttää palan kahteen alimpaan riviin. Värit Tuotenro. Hinta /pss Standard ,00 Muut värit ,00 Pussi 50 kpl. L - Lukitusnappi. 8,8 x 1,4 x 1,4 cm. Käyttö: Kiinnittää Six-Pack-palat ja monikerroksiset palat. Värit Tuotenro. Hinta / pss Standard ,00 Pussi 50 kpl. S - Lukitusnappi. 5,1 x 1,4 x 1,4 cm. Käyttö: Kiinnittää Six-Pack-palat ja monikerroksiset palat. Värit Tuotenro. Hinta / pss Standard ,00

18 C-LIITOS / LIUKUESTENAPPI / TARRAKIINNITIN / OHJAUSPALA 100 kpl / pss. C sivuliitoskappale. 1,6 x 0,8 x 1,5 cm Käyttö: Peruspalojen liittämiseen sivulta toisiinsa. (Vakiona peruspalojen mukana) Värit: Tuotenro: Hinta / pss Natur , kpl / pss. Liukuestenappi. Ø 0,9 + Ø 1,4 x 1,4 cm Käyttö: Luiskan alapinnassa, estämään luiskan liikkuminen Värit: Tuotenro: Hinta / pss Musta ,00 25 kpl/pss. Tarrakiinnitin. Sisältää kaksipuolisen teipin ja ruuvit kiinteää asennusta varten. pohja 3,5 x 0,1 cm. ruuvi Ø 0,9 x 1,5 cm Käyttö: Luiskan kiinnitykseen sisäovien kynnyksiin tms. kun ruuvien käyttö ei ole mahdollista. Kiinnitin voidaan ruuvatan reiästä ruuvilla puu- ja betonilattiaan. Värit: Tuotenro: Hinta / kpl Standard , kpl / ltk. Tarrakiinnitin. (ei sis. ruuveja) TILAA LAATIKKO SÄÄSTÄ 15 % Värit: Tuotenro. Hinta / ltk Standard ,00 10 kpl / pss. Ohjauskiinnitin. Sis. 20 kpl ruuveja. 8,0 x 1,1 x 0,9 cm Käyttö: Luiskan kiinnitykseen ulko-ovien kynnyksiin tms. Värit: Tuotenro. Hinta / pss Standard ,00

19 Excellent Systems A/S. Export Pricelist 2009 HOW TO DO IT - Luiskan kiinnitys sisäoveen 1) Luiskan kiinnittämiseen on monia eri tapoja. Esim. 1: Luiskan kiinnittäminen kynnykseen: Käännä luiska tai yksittäinen pala ylösalaisin. Piirrä tussilla kiinnitysmerkki kynnykseen kuten kuvassa (1). Toista tämä niin että jokaiselle palalle on 2 kiinnitysmerkkiä. Käytä kiinnitysruuveja (tuote nro.: 12540) ja ruuvaa ne kynnykseen niin, että ruuvinpää jää 2-3 mm ylös. - kuva (2), (2a) ja (2b). Lopuksi paina luiska paikalleen - kuva (3) 1 2 2a 2b 3 ( Myös stoppareilla (tuotenro: 12500). voi kiinnittää: Aseta stopparit luiskapalan alapintaan. 3) Luiskan kiinnitys tarrakiinnittimillä. Varmista, että pinta on puhdas ja tasainen ennen tarrakiinnittimen käyttöä katso kuva (1). Aseta tarra luiskapalan takapuolelle ja paina se tiukasti kiinni -katso kuva (2). Irrota tarran suojapaperi - katso kuva (3). Laita jokaiseen luiskapalaan yksi tarrakiinnitin katso kuva (4a). Lopuksi aseta luiska paikoilleen ja paina se tiukasti kiinni lattiaan katso kuva (5). TÄRKEÄÄ: Paina luiskaa paikalleen vähintään 15 sekunnin ajan a 24 S. E. & O.

20 Excellent Systems A/S. Export Pricelist 2009 HOW TO DO IT - Luiskan kiinnitys ulko-oveen 1) Kun luiska asennetaan ulos, on hyvä käyttää kiinnitykseen ohjauspalaa.. Ulkona luiska laajenee ja kutistuu sääolosuhteista riippuen (helle, alle 0 asteen lämpötilat jne). - Tämä käyttäytyminen on yhteistä kaikille materiaaleille. On kuitenkin tärkeää, että luiska on aina hyvin kiinnittetty kynnykseen. Tämä voidaan varmistaa käyttämällä ohjauspalaa. Aseta ohjauspala luiskan palan alle - katso kuva (1). Poraa reikä ohjauspalan pintaan - katso kuva (2). Kiinnitä ohjauspala vasaran, ruuvin ja ruuvitulpan avulla - katso kuva (3). Poraa 2. reikä ja kiinnitä ohjauspala myös toisella ruuvilla - katso kuvat (4), (5) ja (6). Asenna ohjauspalat luiskaan kuvan (7) osoittamalla tavalla - näin luiska laajentuu tai supistuu suorassa linjassa S. E. & O.

21 JÄÄNASTA / JÄÄNASTAN ASENNUSTYÖKALU Jäänasta Paketti 100 kpl. 14 x 14 x 4 mm. Käyttö: Liukueste luiskiin, joita käytetään vaikeissa sääolosuhteissa. Ruostumaton teräs ,00 Jäänastan asennustyökalu 1 kpl. Käyttö: Jäänastojen kiinnitykseen luiskiin ja ramppeihin. Ruostumaton teräs ,00 Suositeltava asennuskuvio:

22 REI ÄTÖN PALA / REI'ITIN 80 kpl / pkt. Palat ilman reikiä. 25 x 25 x 1,8 cm Käyttö: Vain erikoistapauksissa: Rei'ättömien palojen tarkoitus on mahdollistaa kävely luiskalla myös korkeissa koroissa, mutta niitä voidaan käyttää myös muuhun tarkoitukseen. Palat sopivat kaikkiin muihin paloihin. Rei'ät T- ja R-lukitustapeille ovat tehty rei'ittimellä tuotenro: Standard Pyydä tarjous! Muut värit Pyydä tarjous! 100 kpl /pkt. Luiskan kulmaviistepala ilman reikiä. 25 x 13,7 x 1,8 / 0,2 cm Käyttö: Vain erikoistapauksissa: Standard Pyydä tarjous! Muut värit Pyydä tarjous! Rei'itin, jolla tehdään 11 x 11 mm reikiä rei ättömään - luiskapalaan - T ja R- lukitustapeille Ø 11 x 95 mm 1 Lyö vasaralla palan takapuolelta 2 Neliöreikä johon voi asentaa lukitustapin. Teräs rei'itin Pyydä tarjous!

23 TCR-ASENNUSLAUKKU TCR - Asennuslaukku Käytetään luiskien ja ja lattiatasojen korotusten rakentamisessa. TCR - System sisältää kaiken mitä tarvitset asennukseen ruuveja, tulppia, asennusohjeet, sahan, teräs- ja kumivasaran, ruuvimeisselit, rullamitan jne. Katso hinnaston tarvikeluettelo, josta laukun sisältöä voi täydentää. TCR bag (Grey / wood colours) ,00 TCR bag (Grey / stonegrey colours) ,00 TCR bag (Grey OR stonegrey colour) ,00 Melkein kuka tahansa osaa asentaa excellent luiskan.

24 Excellent Systems A/S. Export Pricelist 2009 Jälleenmyynti Suomessa: Respecta Oy Tenholantie Helsinki Puh: Fax S. E. & O.
