1 Raboll Finland Oy Senaatti Kiinteistöt Katisen kaava-alue, Häeenlinna Meluselvitys Syyskuu 2008

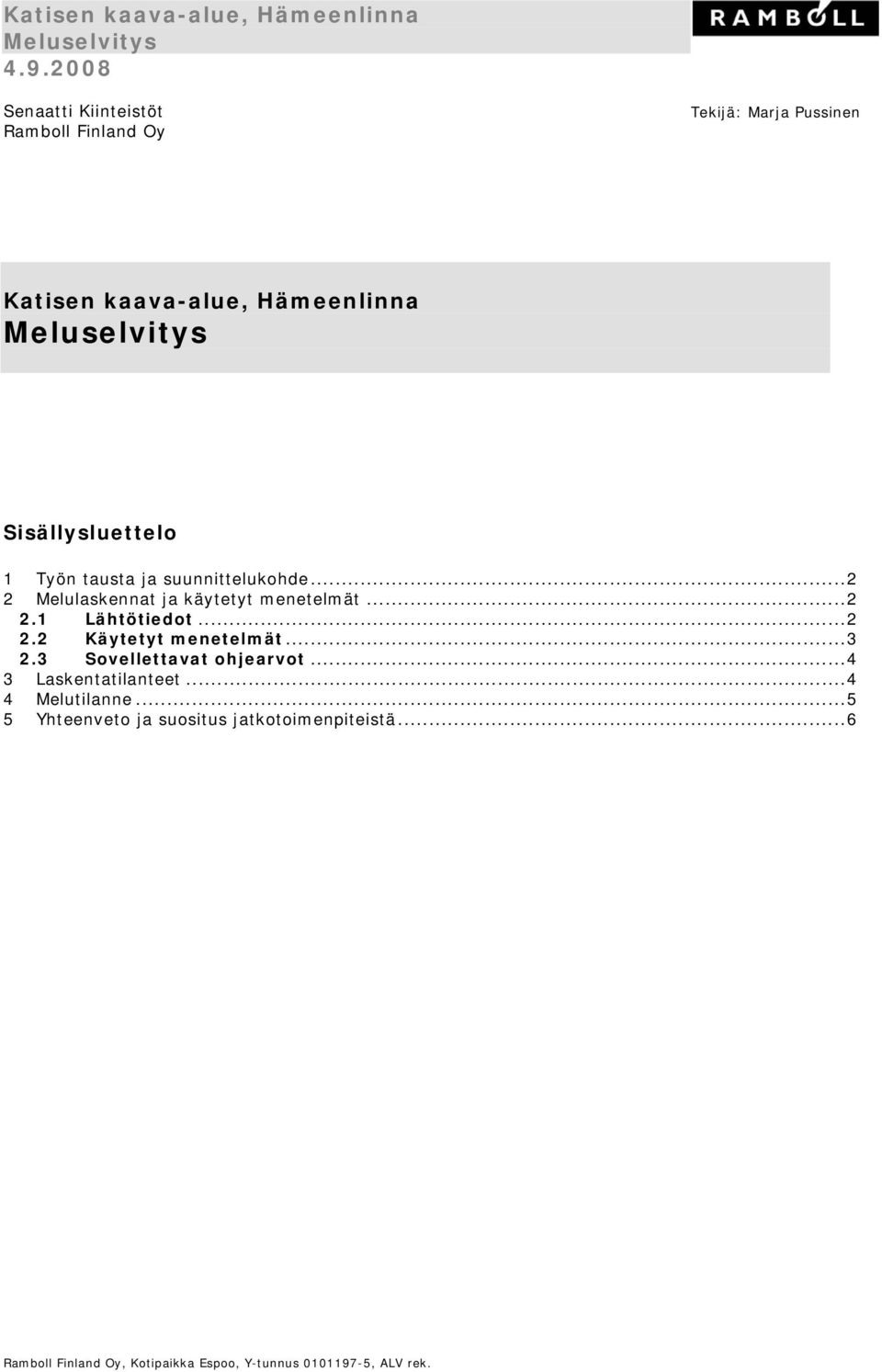

2 Katisen kaava-alue, Häeenlinna Meluselvitys Senaatti Kiinteistöt Raboll Finland Oy Tekijä: Marja Pussinen Katisen kaava-alue, Häeenlinna Meluselvitys Sisällysluettelo 1 Työn tausta ja suunnittelukohde Melulaskennat ja käytetyt enetelät Lähtötiedot Käytetyt enetelät Sovellettavat ohjearvot Laskentatilanteet Melutilanne Yhteenveto ja suositus jatkotoienpiteistä...6 Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

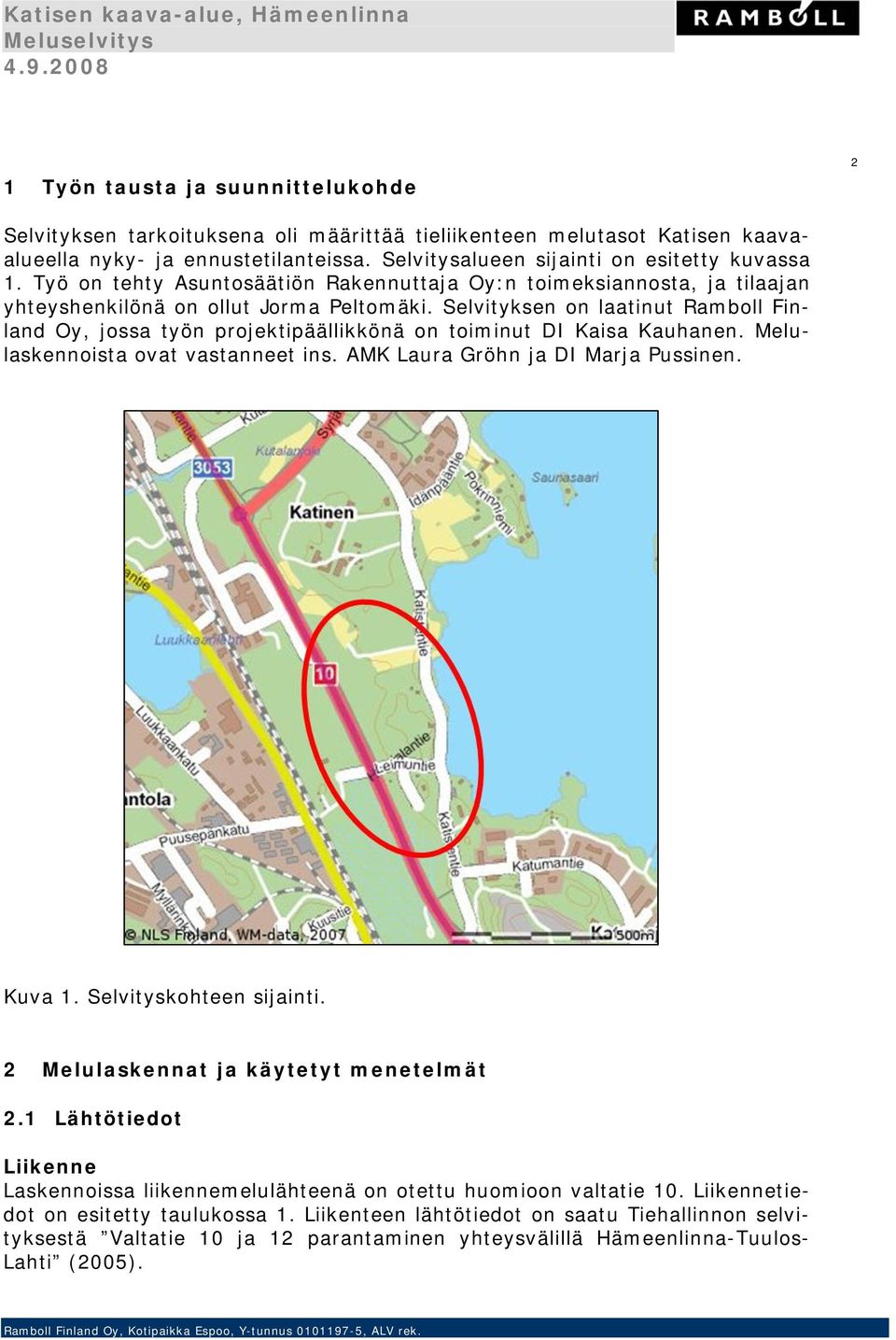

3 Katisen kaava-alue, Häeenlinna Meluselvitys Työn tausta ja suunnittelukohde 2 Selvityksen tarkoituksena oli äärittää tieliikenteen elutasot Katisen kaavaalueella nyky- ja ennustetilanteissa. Selvitysalueen sijainti on esitetty kuvassa 1. Työ on tehty Asuntosäätiön Rakennuttaja Oy:n toieksiannosta, ja tilaajan yhteyshenkilönä on ollut Jora Peltoäki. Selvityksen on laatinut Raboll Finland Oy, jossa työn projektipäällikkönä on toiinut DI Kaisa Kauhanen. Melulaskennoista ovat vastanneet ins. AMK Laura Gröhn ja DI Marja Pussinen. Kuva 1. Selvityskohteen sijainti. 2 Melulaskennat ja käytetyt enetelät 2.1 Lähtötiedot Liikenne Laskennoissa liikenneelulähteenä on otettu huoioon valtatie 10. Liikennetiedot on esitetty taulukossa 1. Liikenteen lähtötiedot on saatu Tiehallinnon selvityksestä Valtatie 10 ja 12 parantainen yhteysvälillä Häeenlinna-Tuulos- Lahti (2005). Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

4 Katisen kaava-alue, Häeenlinna Meluselvitys Taulukko 1. Liikenteen lähtötiedot 3 NYKYTILANNE 2005 KVL Päivä liikenne % Yö liikenne % Päivä raskas % Yö raskas % Nopeus k/h Vt ENNUSTETILANNE 2030 KVL Päivä liikenne % Yö liikenne % Päivä raskas % Yö raskas % Nopeus k/h Vt Katisen kaava-alueen kohdalla päiväajan liikenteen osuuden on katsottu olevan 90% kokonaisvuorokausiliikenteestä. Nopeusrajoituksina on käytetty nykyisiä vallitsevia rajoituksia, joka on Harvialantiellä (vt10) selvitysalueen kohdalla 80k/h. Maastotiedot Laskentoja varten laadittiin 3D-aastoalli, jonka korkeuskäyräaineisto, nykyiset rakennukset, vesipinnat ja tiet saatiin Maanittauslaitoksen aineistosta. Lisäksi aastoalliin digitoitiin tien läheisyyteen lisäkäyriä aikaisean ( ) eluselvityksen Häeenlinnan kaupungilta saadusta aastoallista. Selvityksessä tutkittiin viisi eri Arkkitehtitoiisto Petri Rouhiainen Oy:n suunnitteleaa aankäyttöluonnosvaihtoehtoa (Ve1 Ve5) ennustetilanteessa (v. 2030) Suunnitelien ukaiset rakennukset allinnettiin aastoalliin pihojen korkeusaseat, rakennusten kerrosluvut ja eluaitojen korkeusaseat huoioiden. Vt10 allinnettiin nykytilanteessa (2006) yksiajorataisena ja ennustetilanteessa (2030) kaksiajorataisena, issä toinen ajorata lisättiin nykyisen tielinjauksen länsipuolelle. 2.2 Käytetyt enetelät Liikenteen aiheuttaat elutasot on tehty laskennallisesti 3D-aastoalliin pohjautuvalla SoundPLAN 6.4 -elulaskentaohjelalla ( Ohjela perustuu pohjoisaiseen tieliikenneelun laskentaalliin (1996). Laskentaohjelien yleisesti arvioitu enetelätarkkuus on +/- 2 db. Laskennoissa tarkastelualue jaettiin 5 x 5 etrin ruutuihin ja elutaso kunkin ruudun keskipisteessä laskettiin kahden etrin korkeudella aanpinnasta. Laskettujen elutasojen perusteella SoundPLAN interpoloi alueelle elun tasa-arvokäyrät. Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

5 Katisen kaava-alue, Häeenlinna Meluselvitys Sovellettavat ohjearvot 4 Melutasojen ohjearvoina oleskeluun varatuilla alueilla käytetään valtioneuvoston päätösten ukaisia arvoja ohjearvoista (993/92). Melutaso-ohjearvot perustuvat päivä- (klo 07 22) ja yöajan (klo 22 07) elutasoihin. Alueella on oleassa olevaa asuinrakennuskantaa uuden suunnitellun rakennuskannan lisäksi. Tässä työssä eluntorjuntaa itoittavina ja ohjaavina elutaso-ohjearvoina on sovellettu uusilla alueilla 45 db:n yöohjearvoa (klo 22-7) ja oleassa olevien kiinteistöjen osalta 50 db:n ohjearvoa. Molepien kohdalla on sovellettu 55 db:n päiväohjearvoa (klo 7-22). Seuraavassa taulukossa valtioneuvoston elutaso-ohjearvot (993/92) ulkona: Taulukko 2. Valtioneuvoston päätöksen 993/92 ukaiset yleiset elutason ohjearvot. Melun A-painotettu keskiäänitaso (ekvivalenttitaso), LAeq, enintään ULKONA Asuiseen käytettävät alueet, virkistysalueet taajaissa ja niiden välittöässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Päivällä klo 7-22 Yöllä klo ) 2) 55 db db Loa-asuiseen käytettävät alueet, leirintäalueet, virkistysalueet taajaien ulkopuolella ja luonnonsuojelu- 3) 45 db 40 db alueet 4) SISÄLLÄ Asuin-, potilas- ja ajoitushuoneet 35 db 30 db Opetus- ja kokoontuistilat 35 db - Liike- ja toiistohuoneet 45 db - 1)Uusilla alueilla elutason yöohjearvo on 45 db. 2)Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 3)Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä. 4) Loa-asuiseen käytettävillä alueilla taajaassa voidaan soveltaa asuiseen käytettävien alueiden ohjearvoja 3 Laskentatilanteet Selvityksessä laskettiin viiden eri aankäyttövaihtoehdon päivä- ja yöelualueet nykytilanteessa (2006) ja ennustetilanteessa (2030) sekä fasadielutasot seinärakenteiden ääneneristävyysvaatiusten äärittäiseksi. Kohteessa tutkittiin eri elusuojausvaihtoehtoja, jotka perustuivat elukaiteen ja tonttikohtaisten eluaitojen yhdisteliin sekä rakennusten assoitteluun. Myös oleassa olevien asuinrakennusten pihojen elusuojausta tutkittiin. Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

6 Katisen kaava-alue, Häeenlinna Meluselvitys Tässä raportissa esitellään tarkein viieisiän aankäyttövaihtoehdon Ve5 ( ) elutarkastelut. 5 Korttelissa 42 sijaitsevien oleassa olevien asuinrakennusten osalta tutkittiin kaavoittajan pyynnöstä erilaisia elusuojausvaihtoehtoja kiinteistönoistajien teettään elusuojaussuunnitelan lisäksi. 4 Melutilanne Vt10 liikenteen aiheuttaa elutaso on sekä nyky- että ennustetilanteessa niin suuri, että tutkitulla alueella tarvitaan elusuojausta. Melusuojausitoitusten perustella päädyttiin suositteleaan, että Vt10:n laitaan suunniteltu (Proethor Oy) 1,4:n korkuinen elukaide toteutetaan koko kaava-alueen ittaisena (ks. liitteet 5-8). Melukaide laskee päiväaikaista elutasoa alueella noin 5 db ja ahdollistaa siten ohjearvojen ukaisen elutason saavuttaisen valtaosalla kaava-aluetta elko keveillä elusuojauksilla. Kaava-alueen pohjois- ja eteläosissa elusuojaus toteutetaan suunnitelien ukaisesti pääosin piha-aluetta suojaavilla autokatoksilla, joiden väliin ja tarvittaessa jatkoksi rakennetaan 2 etrin korkuiset eluaidat. Näillä piha-alueilla päästään ennustetilanteessa päiväaikaan (L Aeq 07-22) ohjearvon (55dB) alapuolelle. Yöaikaan (L Aeq 22-07) uusille alueille asetettu elutason ohjearvo (45dB) ylittyy paikallisesti. Kaava-alueen keskiosassa olevat korttelin 35 tontit 3-8 sijaitsevat voiakkaasti nousevassa rinteessä. Maastonuodoista johtuen vaatisi tonttien piha-alueiden elutason saainen ohjearvojen ukaiseksi ennustetilanteessa paikoin jopa 4,5 korkean eluaidan. Suunnitelassa päädyttiin esittäään 2 korkuisen eluaidan rakentaista tonttien länsirajalle, jolloin ennustetilanteessa päiväaikainen elutaso ylittyy vain tontilla 3. Kaikilla näillä tonteilla on päivä- ja yöaikaan elutason ohjearvot alittavia alueita, joille pihan pääasialliset oleskelualueet voidaan sijoittaa. Kaava-alueen keskiosassa yös sijaitsevat korttelin 41 tontit 1 ja 5 esitetään suojattavaksi 2 korkeilla eluaidoilla, jolloin elutasot piha-alueilla saadaan ennustetilanteessa sekä päivä- että yöaikaan alle ohjearvojen. Tontilla 3 sijaitsee nykyinen asuinrakennus, issä noudatetaan yöelutason osalta korkeapaa ohjearvoa (50dB) ja sen piha-alueella päivä- ja yöaikainen elutaso ovat alle ohjearvojen ilan erillistä suojausta. Korttelissa 42 sijaitsevien oleassa olevien asuinrakennusten osalta tutkittiin erilaisia elusuojausvaihtoehtoja. Tontilla 2 on oleassa oleva 4 korkea eluaita, joka otettiin ukaan tarkasteluihin. Yhtenä elusuojausvaihtoehtona tutkittiin kiinteistönoistajien teettää elusuojaussuunnitela, jonka ongeliksi havaittiin eluaidan puuttuinen tonteilta 3 ja 4, eluaitaan kulkuväylien kohdille jäävät aukot ja eluaidan paikoittainen ataluus. Toisena e- Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

7 Katisen kaava-alue, Häeenlinna Meluselvitys lusuojausvaihtoehtona tutkittiin tonttien länsilaitaan sijoitettavaa eluaitaa. Tontit sijaitsevat voiakkaasti nousevassa aastossa. Riittävä elusuojaus saavutettaisiin vasta noin 6 korkuisella eluaidalla, ikäli Vt10:n elukaiteessa olisi tuossa kohdin aukko, tai 5 korkuisella eluaidalla, ikäli elukaide jatkuisi katkeaatta yös näiden tonttien ohi. Näissäkin tapauksissa eluaidan sivuilta leviää väistäättä ohjearvot ylittävää elua reuniaisille tonteille. Näin korkeaa eluaitaa ei voida kuitenkaan suositella toteutettavaksi. Näiden tonttien osalta päädyttiin Häeenlinnan kaupungin kaavoitustoien tuella ehdottaaan 2 korkean eluaidan rakentaista tonttien keskiosaan asukkaiden oien suunnitelien ukaisesti. Asukkaat ovat saaneet toienpideluvan ja he ovat aloittaneet eluesteiden rakentaisen kesällä Kaupunki on tuonut täyttöaata tonteille eluesteiden perustusten tukeiseksi. Kulkureitit tulisi pyrkiä toteuttaaan vt10:n suuntaisesti siten, että eluaita saadaan liitettyä kulkuaukon kohdalla. Tällä tavoin tonttien itäosaan saadaan vaihtelevassa äärin elutason ohjearvot alittavia alueita. 6 Fasadielutaso (keskielun eri kerrosten aksiiarvo) ennustetilanteessa (2030) päiväaikaan rakennusten Vt10:n puoleisella seinällä nousee tasolle 55-60dB kortteleissa 32 (tontti 4), 34,35 (tontit 1-7), 41 (tontit 1 ja 5) ja 42. Korttelissa 43 fasadielutaso nousee rakennusten vt10:n puoleisella seinällä tasolle 60-65dB. Keskielutaso sisätiloissa saa päiväaikaan olla korkeintaan 25dB. Fasadielutasot seinäpinnoilla 3 etrin välein (eri kerrosten aksiiarvo) esitetään liitteiden 9-13 kuvissa. 5 Yhteenveto ja suositus jatkotoienpiteistä Kaava-alueella elusuojausten itoituksessa sovellettiin päiväaikaisen keskielutason (L Aeq 07-22) ohjearvoa 55 db ja yöaikaisen keskielutason (L Aeq 22-07) ohjearvoa 45 db uusien rakennusten kohdalla ja 50 db oleassa olevien rakennusten kohdalla. Selvityksen perusteella yhteistyössä arkkitehtitoiiston ja Häeenlinnan kaupungin kaavoitustoiiston kanssa päädyttiin esittään kaava-alueen elusuojaustoienpiteiksi seuraavia rakenteita: - Vt10:n laitaan sijoitettava 1,4 korkea elukaide, joka jatkuu koko tutkitun kaava-alueen ohi - Kortteleiden 32, 34, 35 (tontit 1 ja 2) ja 43 länsilaidan pysäköintikatosten väleihin ja jatkoksi 2 korkeat eluaidat - Korttelin 35 (tontit 3-8) länsilaitaan 2 korkea eluaita - Korttelin 41 (tontit 1 ja 5) länsilaitaan 2 korkea eluaita - Korttelin 42 tonteille pengerrys ja 2 korkea eluaita Kaikilta osin ylläainituilla toienpiteillä ei ohjearvojen ukaisiin elutasoihin päästä, koska aastonuotojen takia alue on elusuojauksen kannalta hyvin haastava. Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

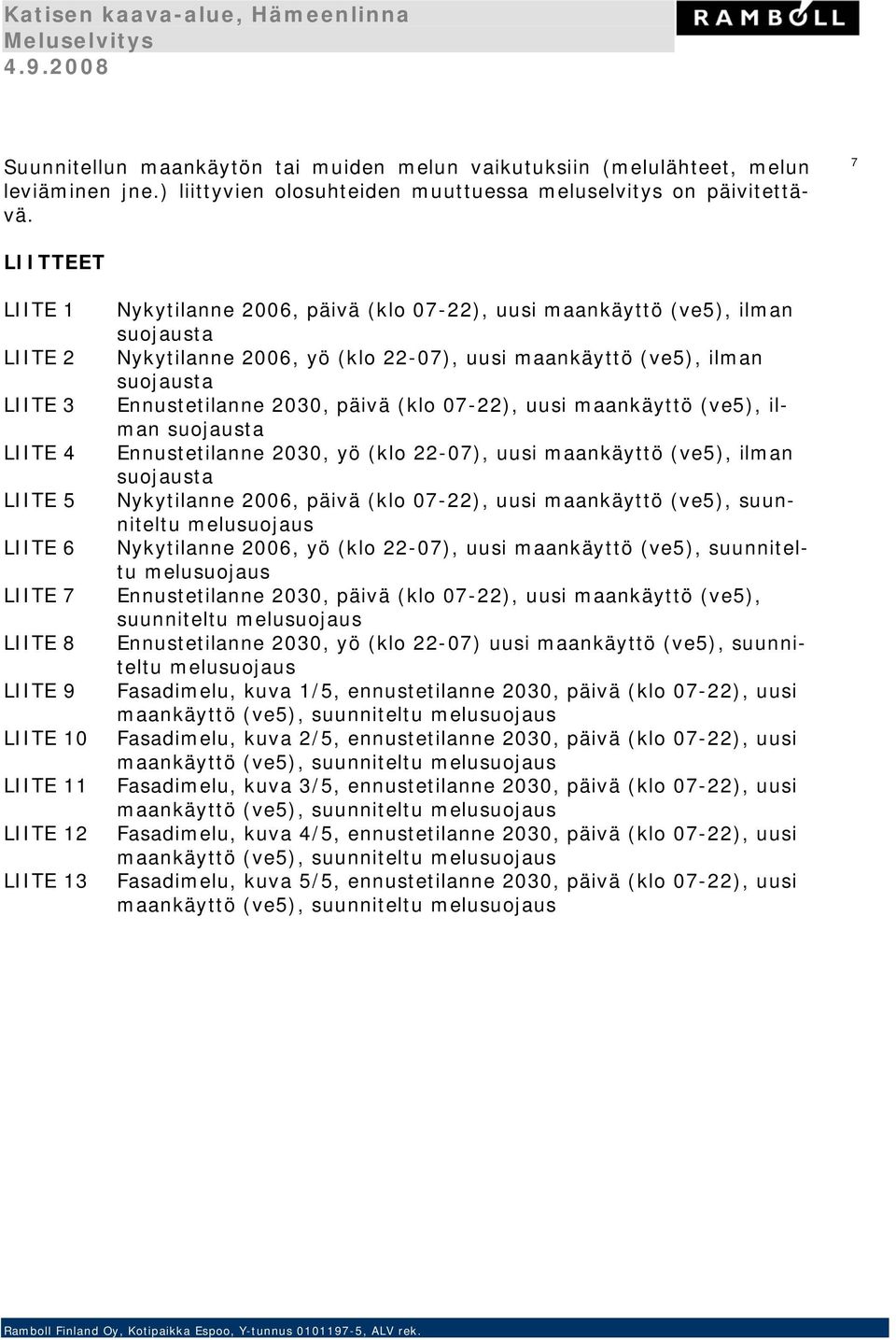

8 Katisen kaava-alue, Häeenlinna Meluselvitys Suunnitellun aankäytön tai uiden elun vaikutuksiin (elulähteet, elun leviäinen jne.) liittyvien olosuhteiden uuttuessa eluselvitys on päivitettävä. 7 LIITTEET LIITE 1 LIITE 2 LIITE 3 LIITE 4 LIITE 5 LIITE 6 LIITE 7 LIITE 8 LIITE 9 LIITE 10 LIITE 11 LIITE 12 LIITE 13 Nykytilanne 2006, päivä (klo 07-22), uusi aankäyttö (ve5), ilan suojausta Nykytilanne 2006, yö (klo 22-07), uusi aankäyttö (ve5), ilan suojausta Ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), ilan suojausta Ennustetilanne 2030, yö (klo 22-07), uusi aankäyttö (ve5), ilan suojausta Nykytilanne 2006, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Nykytilanne 2006, yö (klo 22-07), uusi aankäyttö (ve5), suunniteltu elusuojaus Ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Ennustetilanne 2030, yö (klo 22-07) uusi aankäyttö (ve5), suunniteltu elusuojaus Fasadielu, kuva 1/5, ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Fasadielu, kuva 2/5, ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Fasadielu, kuva 3/5, ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Fasadielu, kuva 4/5, ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Fasadielu, kuva 5/5, ennustetilanne 2030, päivä (klo 07-22), uusi aankäyttö (ve5), suunniteltu elusuojaus Raboll Finland Oy, Kotipaikka Espoo, Y-tunnus , ALV rek.

9 Päiväajan klo elutasot nykytilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Ei elusuojausta Mittakaava 1:

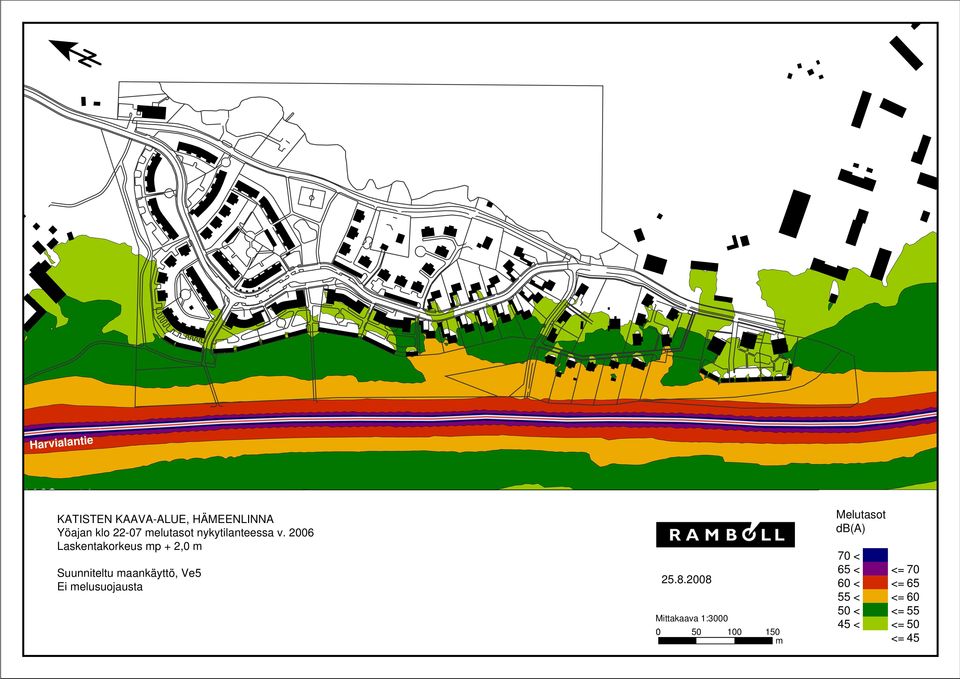

10 Yöajan klo elutasot nykytilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Ei elusuojausta Mittakaava 1:

11 Päiväajan klo elutasot ennustetilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Ei elusuojausta Mittakaava 1:

12 Yöajan klo elutasot ennustetilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Ei elusuojausta Mittakaava 1:

13 Päiväajan klo elutasot nykytilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Suunniteltu elusuojaus Mittakaava 1:

14 Yöajan klo elutasot nykytilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Suunniteltu elusuojaus Mittakaava 1:

15 Päiväajan klo elutasot ennustetilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Suunniteltu elusuojaus Mittakaava 1:

16 Yöajan klo elutasot ennustetilanteessa v Laskentakorkeus p + 2,0 Suunniteltu aankäyttö, Ve5 Suunniteltu elusuojaus Mittakaava 1:

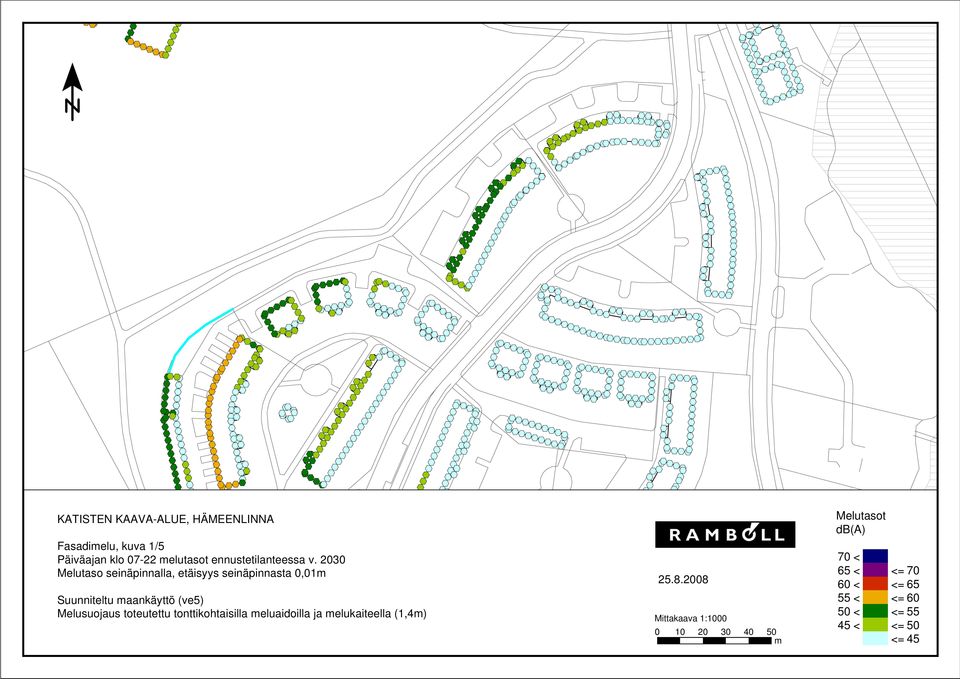

17 Fasadielu, kuva 1/5 Päiväajan klo elutasot ennustetilanteessa v Melutaso seinäpinnalla, etäisyys seinäpinnasta 0,01 Suunniteltu aankäyttö (ve5) Melusuojaus toteutettu tonttikohtaisilla eluaidoilla ja elukaiteella (1,4) Mittakaava 1:

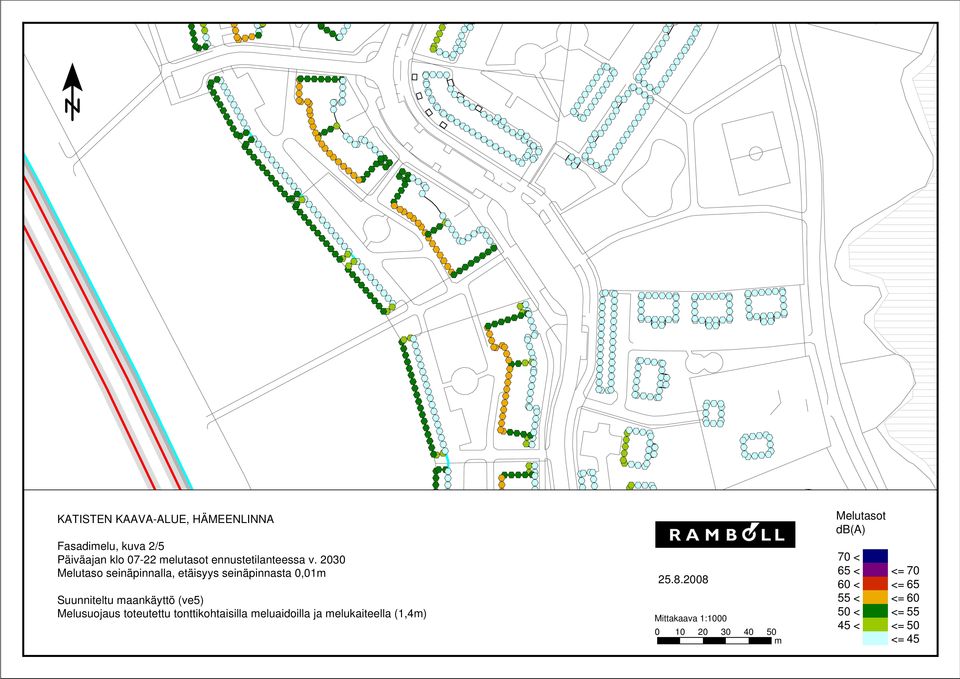

18 Fasadielu, kuva 2/5 Päiväajan klo elutasot ennustetilanteessa v Melutaso seinäpinnalla, etäisyys seinäpinnasta 0,01 Suunniteltu aankäyttö (ve5) Melusuojaus toteutettu tonttikohtaisilla eluaidoilla ja elukaiteella (1,4) Mittakaava 1:

19 Fasadielu, kuva 3/5 Päiväajan klo elutasot ennustetilanteessa v Melutaso seinäpinnalla, etäisyys seinäpinnasta 0,01 Suunniteltu aankäyttö (ve5) Melusuojaus toteutettu tonttikohtaisilla eluaidoilla ja elukaiteella (1,4) Mittakaava 1:

20 Fasadielu, kuva 4/5 Päiväajan klo elutasot ennustetilanteessa v Melutaso seinäpinnalla, etäisyys seinäpinnasta 0,01 Suunniteltu aankäyttö (ve5) Melusuojaus toteutettu tonttikohtaisilla eluaidoilla ja elukaiteella (1,4) Mittakaava 1:

21 Fasadielu, kuva 5/5 Päiväajan klo elutasot ennustetilanteessa v Melutaso seinäpinnalla, etäisyys seinäpinnasta 0,01 Suunniteltu aankäyttö (ve5) Melusuojaus toteutettu tonttikohtaisilla eluaidoilla ja elukaiteella (1,4) Mittakaava 1:

22 Raboll Finland Oy PL 3, Piispanäentie Espoo Finland Puhelin
