Kuuselan palvelukodin laajennus, Tampere

Transkriptio

1 Rambøll Finland Oy VVO-yhtymä Oyj Kuuselan palvelukodin laajennus, Tampere Ympäristömeluselvitys

2 Kuuselan palvelukodin laajennus, Tampere VVO-yhtymä Oyj Ympäristömeluselvitys Viite Versio 1.0 Pvm Hyväksynyt Tarkistanut J.Hosiokangas Kirjoittanut H.Westman

3 Sisällys 1. Yleistä 1 2. Lähtötiedot 1 3. Sovellettavat ohjearvot 1 4. Melulaskennat 2 5. Johtopäätökset ja jatkotoimenpiteet 2

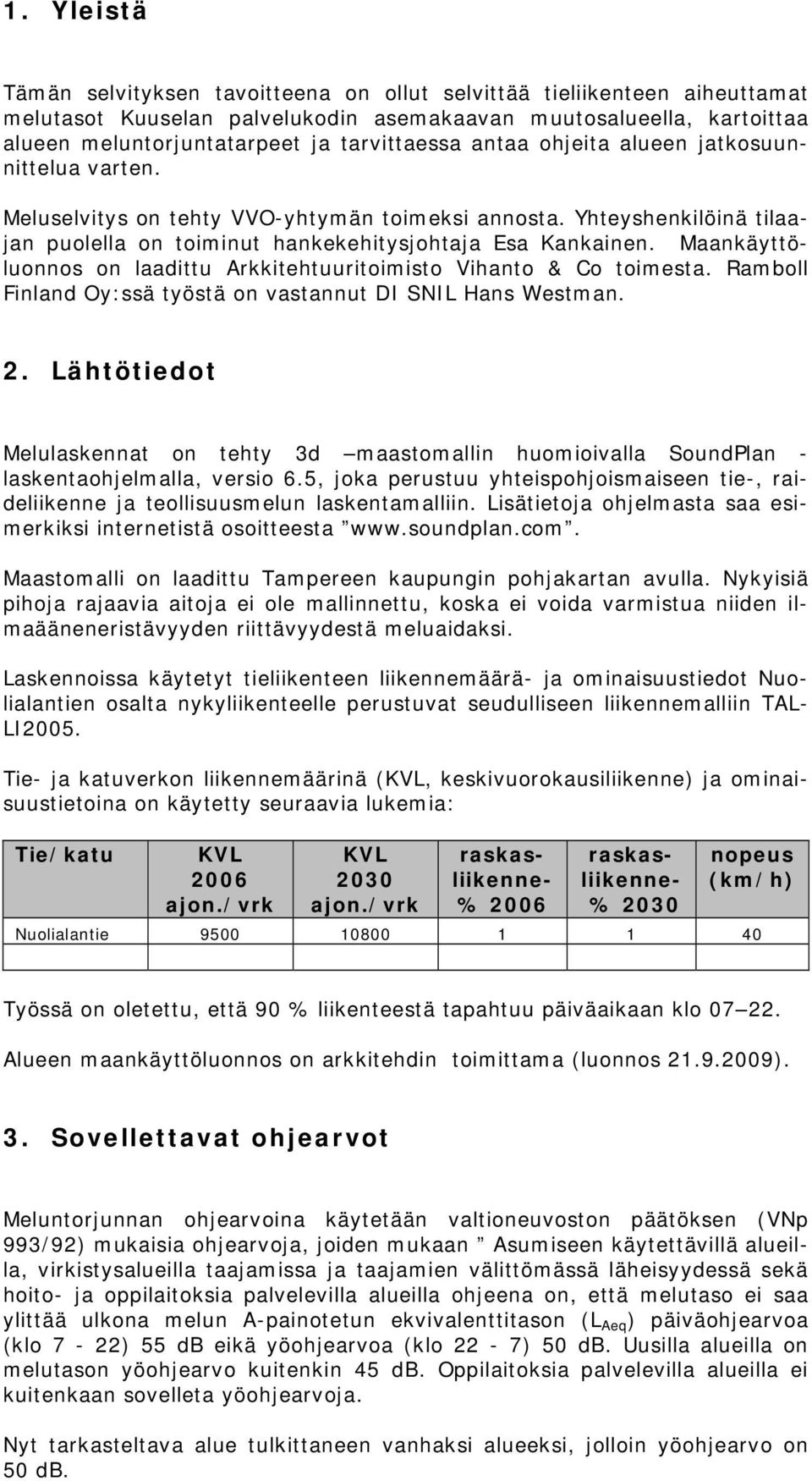

4 1. Yleistä Tämän selvityksen tavoitteena on ollut selvittää tieliikenteen aiheuttamat melutasot Kuuselan palvelukodin asemakaavan muutosalueella, kartoittaa alueen meluntorjuntatarpeet ja tarvittaessa antaa ohjeita alueen jatkosuunnittelua varten. Meluselvitys on tehty VVO-yhtymän toimeksi annosta. Yhteyshenkilöinä tilaajan puolella on toiminut hankekehitysjohtaja Esa Kankainen. Maankäyttöluonnos on laadittu Arkkitehtuuritoimisto Vihanto & Co toimesta. Ramboll Finland Oy:ssä työstä on vastannut DI SNIL Hans Westman. 2. Lähtötiedot Melulaskennat on tehty 3d maastomallin huomioivalla SoundPlan - laskentaohjelmalla, versio 6.5, joka perustuu yhteispohjoismaiseen tie-, raideliikenne ja teollisuusmelun laskentamalliin. Lisätietoja ohjelmasta saa esimerkiksi internetistä osoitteesta Maastomalli on laadittu Tampereen kaupungin pohjakartan avulla. Nykyisiä pihoja rajaavia aitoja ei ole mallinnettu, koska ei voida varmistua niiden ilmaääneneristävyyden riittävyydestä meluaidaksi. Laskennoissa käytetyt tieliikenteen liikennemäärä- ja ominaisuustiedot Nuolialantien osalta nykyliikenteelle perustuvat seudulliseen liikennemalliin TAL- LI2005. Tie- ja katuverkon liikennemäärinä (KVL, keskivuorokausiliikenne) ja ominaisuustietoina on käytetty seuraavia lukemia: Tie/katu KVL 2006 ajon./vrk KVL 2030 ajon./vrk raskasliikenne- % 2006 raskas- liikenne- % 2030 nopeus (km/h) Nuolialantie Työssä on oletettu, että 90 % liikenteestä tapahtuu päiväaikaan klo Alueen maankäyttöluonnos on arkkitehdin toimittama (luonnos ). 3. Sovellettavat ohjearvot Meluntorjunnan ohjearvoina käytetään valtioneuvoston päätöksen (VNp 993/92) mukaisia ohjearvoja, joiden mukaan Asumiseen käytettävillä alueilla, virkistysalueilla taajamissa ja taajamien välittömässä läheisyydessä sekä hoito- ja oppilaitoksia palvelevilla alueilla ohjeena on, että melutaso ei saa ylittää ulkona melun A-painotetun ekvivalenttitason (L Aeq ) päiväohjearvoa (klo 7-22) 55 db eikä yöohjearvoa (klo 22-7) 50 db. Uusilla alueilla on melutason yöohjearvo kuitenkin 45 db. Oppilaitoksia palvelevilla alueilla ei kuitenkaan sovelleta yöohjearvoja. Nyt tarkasteltava alue tulkittaneen vanhaksi alueeksi, jolloin yöohjearvo on 50 db.

5 Asuinhuoneistoissa ja päiväkodissa sisämelun ohjearvona päivällä klo käytetään 35 db Laeq, yöllä 30 db LAeq. Keittiöihin sovelletaan kuitenkin sekä päivä- että yömelun osalta ohjearvoa 40 db Laeq. 4. Melulaskennat Kuvassa 1 on esitetty päiväajan klo tieliikenteen meluvyöhykkeet LAeq v nykyisellä maankäytöllä. Kuvassa 2 on esitetty vastaavat yöajan klo meluvyöhykkeet. Kuvissa 3-4 on esitetty edellisiä vastaavat meluvyöhykkeet LAeq v suunnitellulla maankäytöllä. Kuvien perusteella arvioidaan meluntorjunnan tarvetta sekä esitetyn meluntorjunnan tehoa piha-alueilla. Kuvissa 5-8 on esitetty meluvyöhykkeet ylemmissä kerroskorkeuksissa (maanpinnasta 5,8,11 ja 14 metriä). Kuvien määritetään seinärakenteille asetettavan ääneneristävyysmääräyksen (vaadittava äänitasoero ulkotilan ja huoneen välillä) suuruutta sekä parvekkeiden lasitustarvetta. Raportissa ei ole esitetty yöajan meluvyöhykkeitä ylemmissä kerroksissa, koska päiväaika on mitoittava tässä kohteessa. 5. Johtopäätökset ja jatkotoimenpiteet Palvelukodin keskeinen piha-alueen valtaosa jää päivällä alle 55 db ohjearvon ja lähes kokonaisuudessaan, mikäli asiaa tarkastellaan ottamalla huomioon laskenta- ja mallinnustarkkuus. Korkeimmat melutasot ovat pihan itälaidalla, mihin ei pitäisi osoittaa oleskelua (keinuja, pöytäryhmiä tms.). Mallinnuksessa käytetyt, piha-aluetta rajaavat aidat, on esitetty keltaisilla viivoilla. Näiden tulee vastata vähintään 15 db ilmaääneneristävyyden meluaitarakenteita. Aitojen korkeutena on käytetty mallinnuksessa 1,75 metriä maanpinnasta aidan kohdalla. Pihamelu saadaan kohtuulliselle tasolle pysäköintialueen pohjoisreunaan sijoitettavilla vähintään 1,75 m aidoilla. Piha-alueen itäreuna jää vähän heikommalle, mutta siitäkin suurin osa on laskentatarkkuuden rajoissa alle ohjearvojen. Julkisivulle ei edellytetä ääneneristysmääräyksiä laajennus 1:een. Parvekelasitukset kuitenkin ovat suositeltavia sisäpihan puolella. Laajennus 2 edellyttää db kaavamääräyksen eteläpäätyyn. Itä- ja länsisivuille 35 db kaavamääräys on syytä asettaa sille julkisivun osalle, jossa äänenpainetaso on yli 65 db (kuvassa 7). Laajennusosassa 2 kaikki parvekkeet tulee lasittaa. Rakennuslupavaiheessa on erityisesti varmistuttava laajennus 2:n rakennusosien (ikkunat, parvekeovet, raitisilmaventtiilit ym.) ja parvekkeiden lasitusten riittävyydestä. Mikäli suunnitteluperusteet oleellisesti muuttuvat, tulee selvitys harkinnan mukaan päivittää.

6

7

8

9

10

11

12

13
