1 Kim Johansson Erityisasiantuntija, DI Suomen Betoniyhdistys ry

2 Mittausten valvonta Työturvallisuustoimenpiteet asennuksen aikana Suunnitelmapuutteista reklamointi Työmaatarkastukset Asennuspäiväkirjan pitäminen Itselleen/tilaajalle luovutukset Aikataulujen seuranta (asennusaikataulu/elementtien valmistusaikataulu) Elementtien tilaus ja vastaanottotarkastukset, poikkeamine kirjaaminen ja reklamointi

3 Asennusryhmä perehdytetään suunnitelmiin ja työmaahan: o Piirustukset, detaljit, asennussuunnitelma, Työmaasuunnitelma, työmaan organisaatio, Työturvallisuus (sisäinen perehdyttäminen) Asennus - / työmaapäiväkirja (kaavake löytyy Betonitieto ry:ltä), asennetut elementit, juotokset, tarkastukset, o Poikkeamat kirjataan

4 Nosturin, nostimien ja telineiden käyttöönottotarkastukset Asennustarvikkeista- ja materiaaleista ainestodistukset ja tuoteselosteet, käyttöselosteet ja muut hyväksynnät Dokumentointi kerätään projektikohtaiseen laatukansioon

5 Asennusjärjestys ja aikataulu toimitettava kuljetusjärjestelijälle Elementtikuormien tilaukset (viikko) 3 päivää aikaisemmin Toimitukset täysin kuormin Elementtien purkupaikan, työmaateiden ja liittymien kunto Ympäriajomahdollisuus, seuraavan auton odotuspaikka Erikoiskuljetukset > kuljetuslupa Tiehallinnon tiepiirin erikoiskuljetusyksiköltä o yhdistelmän pituus yli 30 m o yhdistelmän korkeus yli 4,4 m o varoituskyltit ja etuautot

6 Varmistettava kuljetuksia hoitavien henkilöiden yhteystiedot tehtaittain Selvitettävä minkälaisella kuljetuskalustolla elementtejä toimitetaan Selvitettävä tilattujen elementtien painot ja muodot kuormien määrä Mikäli useita toimittavia tehtaita esim. seinien osalta paljon kuormia ja varastointia Varmista aina fax- ja/tai sp.-tilaus,että on mennyt perille!

7 Työn aikana on pidettävä yhteyttä elementtitehtaan tuotannonsuunnitteluun Virheistä ja puutteista on reklamoitava heti elementtitoimittajan edustajalle Aikataulu- ja asennusjärjestysmuutoksista tieto välittömästi kaikille osapuolille Työmaalla käydään urakoitsijapalavereissa läpi kahden tai kolmen viikon aikataulu (johon pääurakoitsija liittää muiden urakoitsijoiden työt) Aikataulua täsmennetään viikoittain siten, että ensimmäinen viikko on tarkka. Valmistusta ja suunnittelutilannetta voi seurata Projektipankista, jos käytettävissä

8 Varmistetaan jo ennen työn aloitusta voidaanko asennus aloittaa sovitulla tavalla Tehtailta tarvittaessa valmistusraportit Verrataan yksityiskohtaiseen asennusjärjestykseen ja aikatauluun Kuormatilaukset hyvissä ajoin, jolloin yleensä tehtaat viimeistään reagoivat. Ensimmäinen tilauskontakti n. 2 viikkoa ennen asennuksen aloitusta Tarvittaessa sovitaan tehtaan kanssa kriittisten elementtien valujärjestys

9 Mahdollisista asennuskatkoista pyrittävä sopimaan tilaajan/työmaan kanssa etukäteen Työmaan yleisaikataulu ei aina sama kuin asennusaikataulu Onko toimitussopimus sama kuin asennusaika

10 Pääurakoitsija seuraa ja valvoo asennusta ja toimitusta Pääurakoitsijalla esim. saumaraudoitusten tarkastus Suunnittelija tarkastaa mahdollisesti alussa Mallikatselmuksissa valvoja, pääurakoitsija, suunnittelija Välitavoitteet/-katselmukset Vastaanottotarkastuksissa tilaaja, toimittaja,a sentaja Viranomaistarkastuksia mm. runkotarkastus Rakennusvalvonnan seurantakokoukset

11 Ensimmäisenä tehtävänä on tarkistaa rahtikirjasta, että elementtikuorma on tilauksen mukainen eikä esim. seuraavalle päivälle tilattu. Mikäli mahdollista, kannattaa tarkastaa jo ennen kuorman purun aloittamista, onko elementeissä kuljetus- /lastausvaurioita. Tällöin ei jää epäselväksi, mistä syystä vauriot ovat syntyneet. Mikäli herää epäilys, onko elementin tunnus oikea, on tämä syytä tarkistaa piirustuksista. Elementtien mittoja kannattaa myös tarkistaa heti kuormasta purettaessa

12 Kaikki kuljetus-/lastausvauriot pitää merkitä heti kuormakirjaan tms. Pahoista vaurioista pitää laatia reklamaatio ja tarvittaessa järjestää katselmus (punosliukumat) Reklamaation antaminen palvelee myös sen aiheuttaneen osapuolen toimintaa! Digikuvat ovat myös hyvä ratkaisu saattaa tieto nopeasti perille Asennustyönjohtajan vastuulle annetaan usein myös päättää siitä, palautetaanko Virheellinen elementti takaisin tehtaalle vai asennetaanko se ja korjataan myöhemmin.

13 Mitta- ja moduulimerkintöjen siirto perustuksista ylöspäin Pilarien pystysuoruuden seuranta Seinälinjojen suoruus Julkisivusaumojen suoruus ja koko Tukipintojen riittävyys Elementtien korkeusasemat kerroksittain Yksittäisten elementtien mittaus Asennus- ja valmistustoleranssit Betonielementtien toleranssit 2010-julkaisu

14

15 Huolellisuus välivarastoinnissa Asianmukaiset varastointipaikat Seinäelementeillä kampafakit ja A-pukit Ylikorkeiden seinien varastointi Palkkien ja pilareiden varastoinnissa aluspuiden sijainti Kuljetuspukit Asennus suoraan kuormasta

16

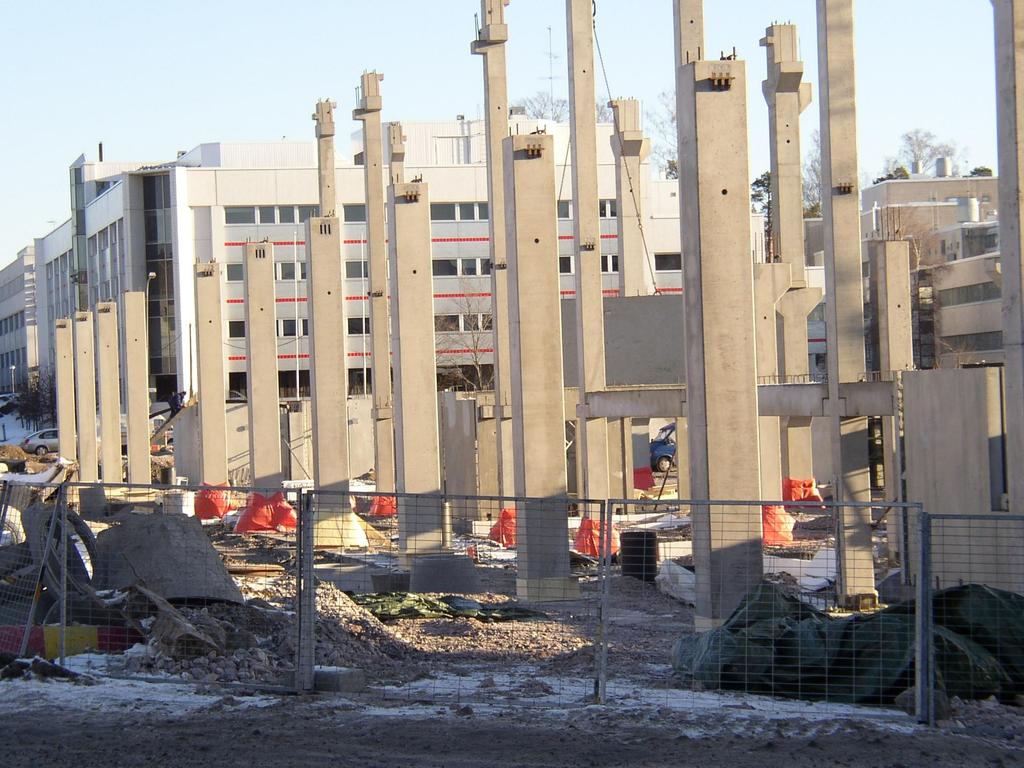

17 Nostoapuvälineet kaksihaararaksit/-vaijerit,nostoakseli Nostoraksit ja akselit pilarin painon mukaan Avaimet,teodoliitit Sijainti,korkeusasema,karsastus Pystyynluotaus,mittausmerkinnät Käyryys,mittapoikkeamat huomioitava pystytyksessä Peruspulttien muttereiden kiristys Seurantamittaus (pystysuoruus) kerroksittain Hitsipilarit Holkkipilarit Kerrospilarit

18

19 Nostoapuvälineet kaksihaararaksit/-vaijerit Työtasoina telineet, henkilönostimet Kiinto-/lenkkiavaimet Piilokonsolien toiminta-/asennustapa (toimittajan ohje) Sijainti, pystysuoruus, käyryys huomioitava Asennus-/lukusuunnat selvitettävä Asennusaikaiset tuennat ja kalusto, oikea tuentatapa Asennusaikaisten tuentojen purku ja ajankohta Pitkät HI- ja I-palkit (kuljetus/nosto/asennussuunnat) Harustukset ja niiden poisto

20

21 Nostoapuvälineinä mm. nostopuomi ja sakset Työtasot ensimmäisten laattojen asennuksessa Sijainti, korkeusasemat,reiät, varaukset Tukipinnat detaljien ja toimittajan ohjeen mukaan Asennusaikaiset tuennat ja niiden purku Hammastusten tasaus (huom! Toimittajan ohjeet) Turvavaljaat, kaiteet

22

23 Nostoapuvälineet,nostoraksit ja vaijerit,mitoitus Työtasoina mm. henkilönostimet Pitkät laatat/kuormatilaus/nostot Palkkien kaltevuuksien huomioiminen nostoissa Sijaintia ja tukipintoja seurattava koko ajan Kiinnitykset/jäykistys suunnittelijan ohjeen mukaan Nostolenkkien katkaisu Turvavaljaat,kaiteet

24 Nostoapuvälineinä nelihaararaksit Työtasot kuten ontelolaatta-asennukset Sijainti,korkeusasemat Asennus-/valuaikaiset tuennat ja niiden purku Tukipinnat Turvavaljaat,kaiteet Tuentasuunnitelma tärkeä

25

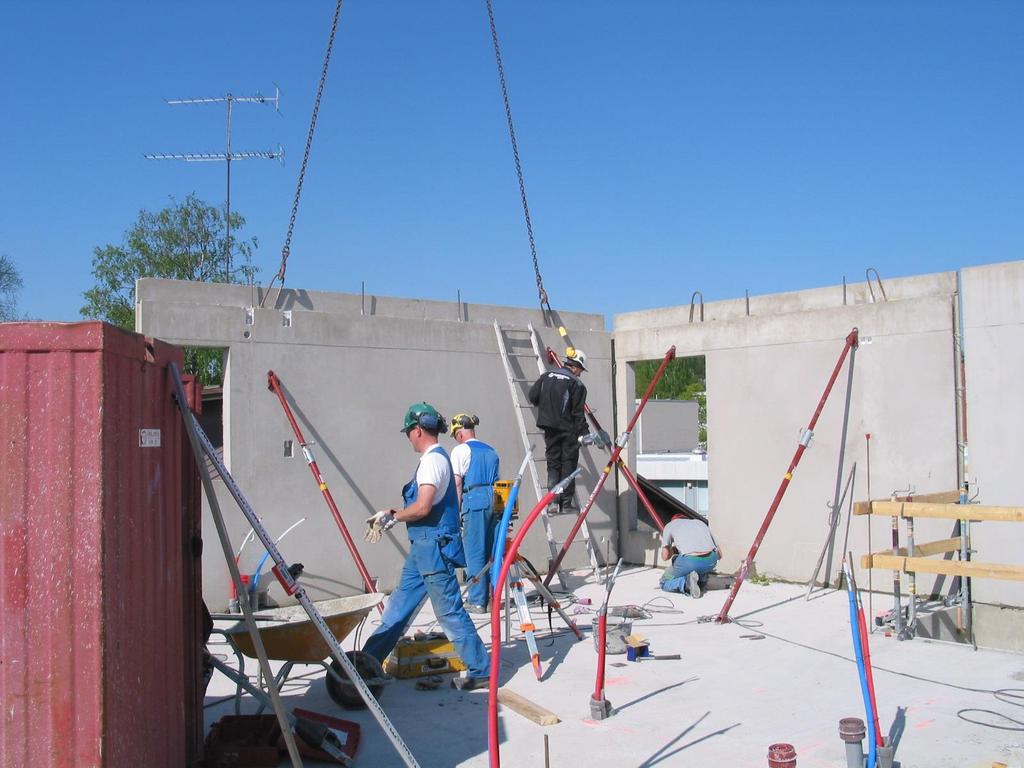

26 Nostoapuvälineinä kaksihaararaksit Lämmöneristysten huolellinen asennus Huolellisuus varastoinnissa ja asennuksessa Saumojen tarkistaminen,sisä- ja ulkopuoli Huomioitava elementin painopiste tuennassa Ylikorkeiden elementtien kääntäminen Käyryyksien oikaisu

27

28 Pääosin kuten sw-elementtien asennus Huomio sähkörasioiden ja varausten oikeaan sijaintiin Maantasossa vinotuille riittävän tukevat tukipisteet Kuiluissa työtasot asennusta ja saumavaluja varten Vaakasaumat suunniteltava riittävän isoiksi (30mm)

29

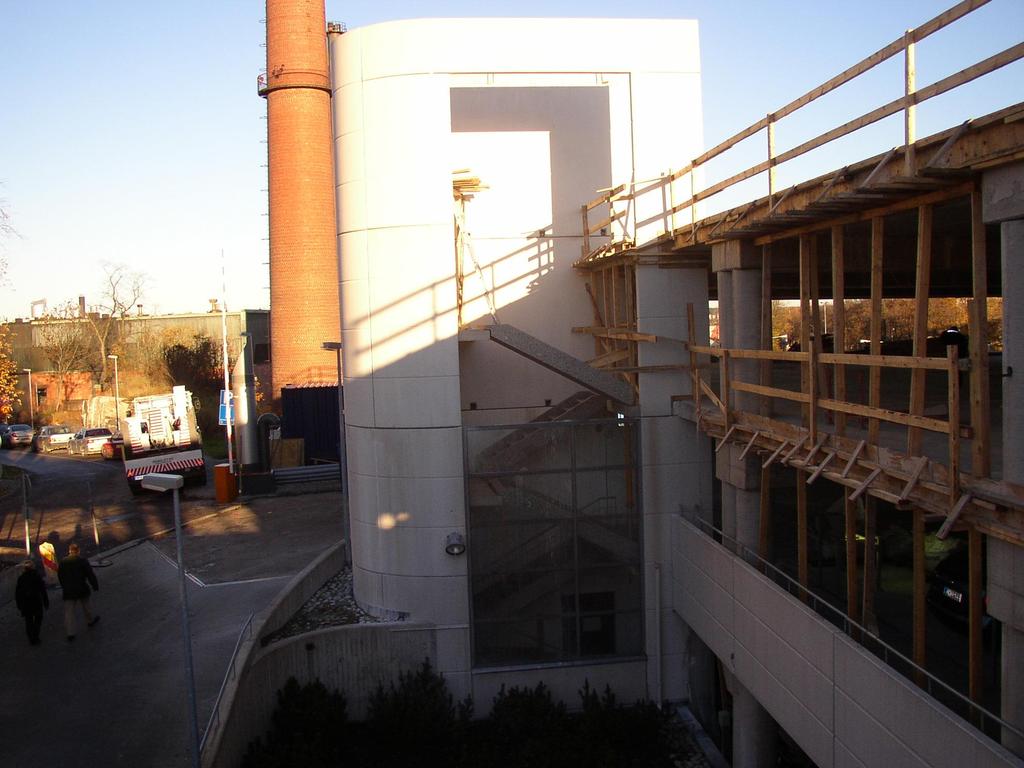

30 Nostoapuvälineinä kolmi- ja nelihaararaksit Normaalien työvälineiden lisäksi mahd. talja Kierreportaissa kolmihaararaksien säätö tärkeä Suorien portaiden nostoissa raksit myös säädettävä oikein Korkeusasemat tärkeitä Kierreportaan tuennassa myös vinotuet tarvittaessa Huolellinen asennus, lohkeamat kalliita korjata Asennus muun rungon yhteydessä (kulkutie)

31

32 Nostoapuvälineet nelihaararaksit Nostoelimien tyyppi myös varmistettava Reikien ja varausten oikea sijainti Parvekelaatoilla kallistukset tärkeitä Rst- tai muovikorokepalat parvekelaatoilla
