1 Ylivuotojen raportointi

2 Ylivuotojen raportointi fcgsmart.fi

Turun seudun puhdistamo Oy Turun seudun puhdistamo Oy on kymmenen kunnan omistama jätevedenpuhdistuspalvelua tuottava yhtiö Yhtiö käsittelee 300 000 Turun seudun asukkaan ja alueen

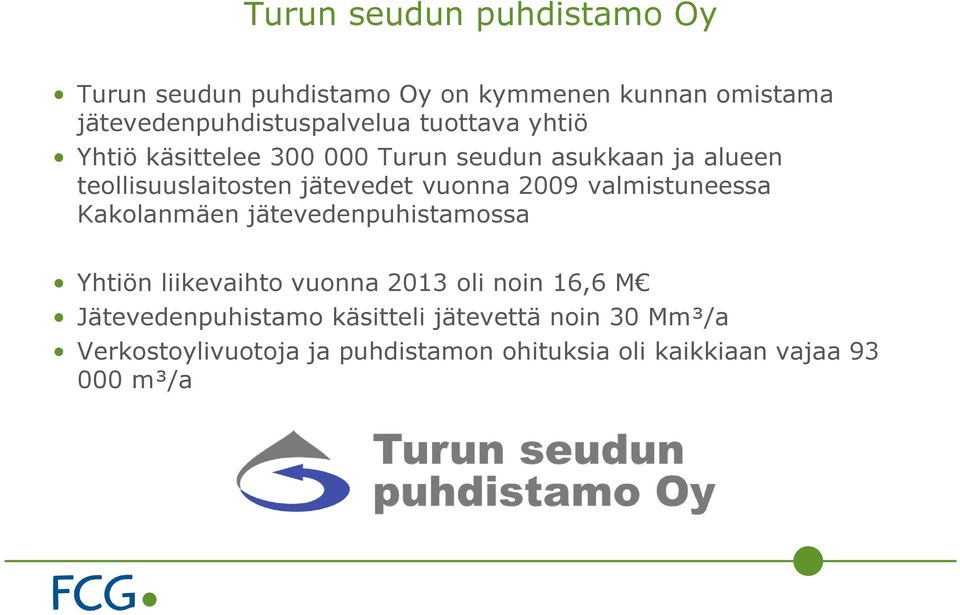

3 Turun seudun puhdistamo Oy Turun seudun puhdistamo Oy on kymmenen kunnan omistama jätevedenpuhdistuspalvelua tuottava yhtiö Yhtiö käsittelee Turun seudun asukkaan ja alueen teollisuuslaitosten jätevedet vuonna 2009 valmistuneessa Kakolanmäen jätevedenpuhistamossa Yhtiön liikevaihto vuonna 2013 oli noin 16,6 M Jätevedenpuhistamo käsitteli jätevettä noin 30 Mm³/a Verkostoylivuotoja ja puhdistamon ohituksia oli kaikkiaan vajaa m³/a

2009 valmistuneessa Kakolanmäen jätevedenpuhistamossa Yhtiön liikevaihto vuonna 2013 oli noin 16,6 M

4 Ylivuotojen raportoinnin kehittäminen Ympäristöluvan perusteella TSP on velvollinen raportoimaan kaikki verkostoylivuodot myös osakaskuntien verkostoista Ylivuotojen seurantajärjestelmällä kehitetään nykyistä kunnittain ja neljännesvuosittain tehtävää raportointia Seurantajärjestelmässä tiedetään ylivuodot pumppaamon tai verkostoylivuotopisteen ja yhden päivän tarkkuudella Tavoitteena on, että ylivuototiedot täytetään järjestelmään vähintään viikoittain Parempi ja ajantasaisempi käsitys ylivuodoista mahdollistaa niiden tehokkaamman vähentämisen

Seurantajärjestelmässä tiedetään ylivuodot pumppaamon tai verkostoylivuotopisteen ja yhden päivän tarkkuudella Tavoitteena on, että

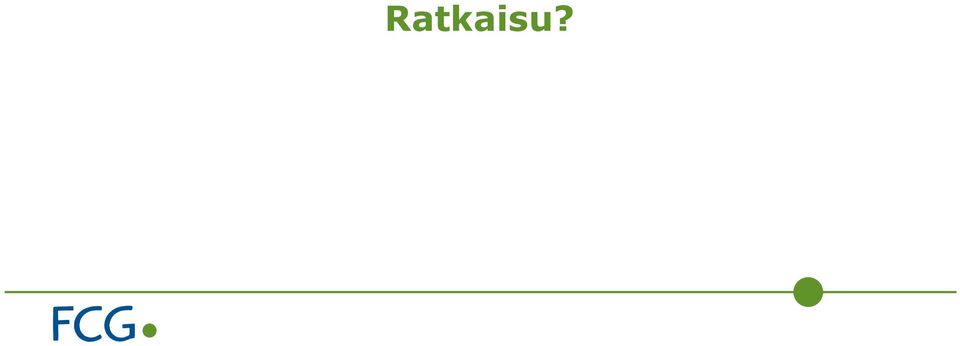

5 Ratkaisu?

6 YLRA Ylivuotojen raportointijärjestelmä

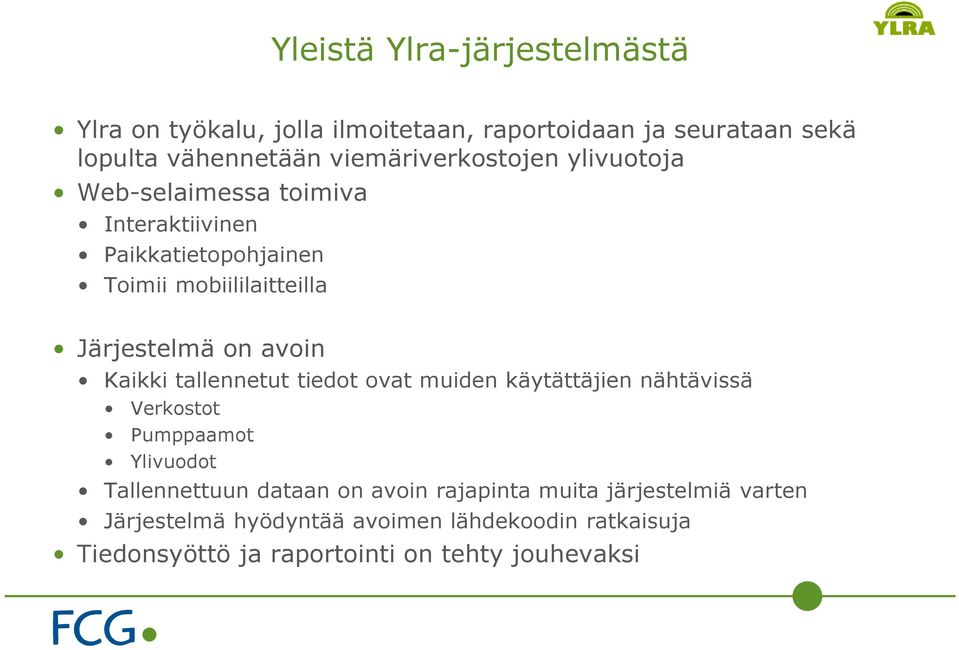

7 Yleistä Ylra-järjestelmästä Ylra on työkalu, jolla ilmoitetaan, raportoidaan ja seurataan sekä lopulta vähennetään viemäriverkostojen ylivuotoja Web-selaimessa toimiva Interaktiivinen Paikkatietopohjainen Toimii mobiililaitteilla Järjestelmä on avoin Kaikki tallennetut tiedot ovat muiden käytättäjien nähtävissä Verkostot Pumppaamot Ylivuodot Tallennettuun dataan on avoin rajapinta muita järjestelmiä varten Järjestelmä hyödyntää avoimen lähdekoodin ratkaisuja Tiedonsyöttö ja raportointi on tehty jouhevaksi

on avoin Kaikki tallennetut tiedot ovat muiden käytättäjien nähtävissä Verkostot Pumppaamot Ylivuodot Tallennettuun dataan on

8 Järjestelmän toiminta Ylivuototiedot luetaan automaatiosta tai syötetään käsin Kunta vahvistaa ylivuototapahtumat ja niiden syyt sekä lisää mahdolliset huomautukset kerran viikossa Kuormitus lasketaan puhdistamo-/kunta-/pumppaamokohtaisilla pitoisuusarvoilla perustuen ylivuodon määrään ja jäteveden osuuteen ylivuodossa Säätiedot siirtyvät ilmatieteenlaitoksesta automaattisesti Ennusteet, ylivuotojen määrät ja väkevyydet Raportointi tapahtuu vahvistettujen tietojen pohjalta Koko TSP:n osalta Kuntakohtaisesti Pumppaamokohtaisesti Ylivuototapahtumakohtaisesti

määrään ja jäteveden osuuteen ylivuodossa Säätiedot siirtyvät ilmatieteenlaitoksesta automaattisesti Ennusteet, ylivuotojen määrät ja

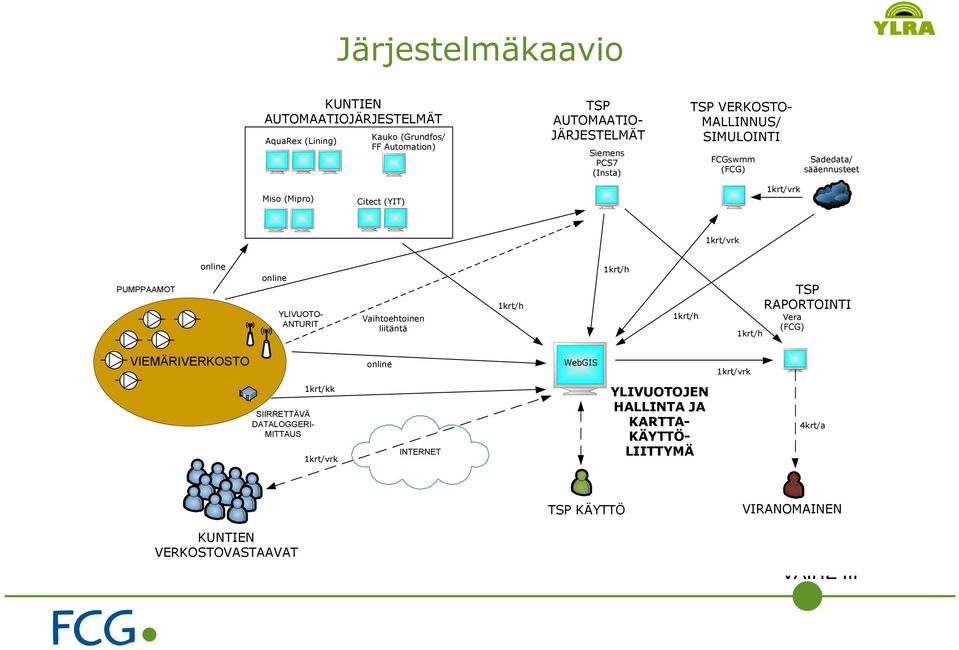

Järjestelmäkaavio KUNTIEN AUTOMAATIOJÄRJESTELMÄT AquaRex (Lining) Miso (Mipro) Kauko (Grundfos/ FF Automation) Citect (YIT) TSP AUTOMAATIO- JÄRJESTELMÄT Siemens PCS7 (Insta) TSP VERKOSTO- MALLINNUS/

9 Järjestelmäkaavio KUNTIEN AUTOMAATIOJÄRJESTELMÄT AquaRex (Lining) Miso (Mipro) Kauko (Grundfos/ FF Automation) Citect (YIT) TSP AUTOMAATIO- JÄRJESTELMÄT Siemens PCS7 (Insta) TSP VERKOSTO- MALLINNUS/ SIMULOINTI FCGswmm (FCG) 1krt/vrk Sadedata/ sääennusteet 1krt/vrk PUMPPAAMOT online online YLIVUOTO- ANTURIT Vaihtoehtoinen liitäntä 1krt/h 1krt/h 1krt/h 1krt/h TSP RAPORTOINTI Vera (FCG) VIEMÄRIVERKOSTO online WebGIS 1krt/vrk SIIRRETTÄVÄ DATALOGGERI- MITTAUS 1krt/kk 1krt/vrk INTERNET YLIVUOTOJEN HALLINTA JA KARTTA- KÄYTTÖ- LIITTYMÄ 4krt/a TSP KÄYTTÖ VIRANOMAINEN KUNTIEN VERKOSTOVASTAAVAT VAIHE III

YLIVUOTO- ANTURIT Vaihtoehtoinen liitäntä 1krt/h 1krt/h 1krt/h 1krt/h TSP RAPORTOINTI Vera (FCG) VIEMÄRIVERKOSTO online WebGIS 1krt/vrk SIIRRETTÄVÄ

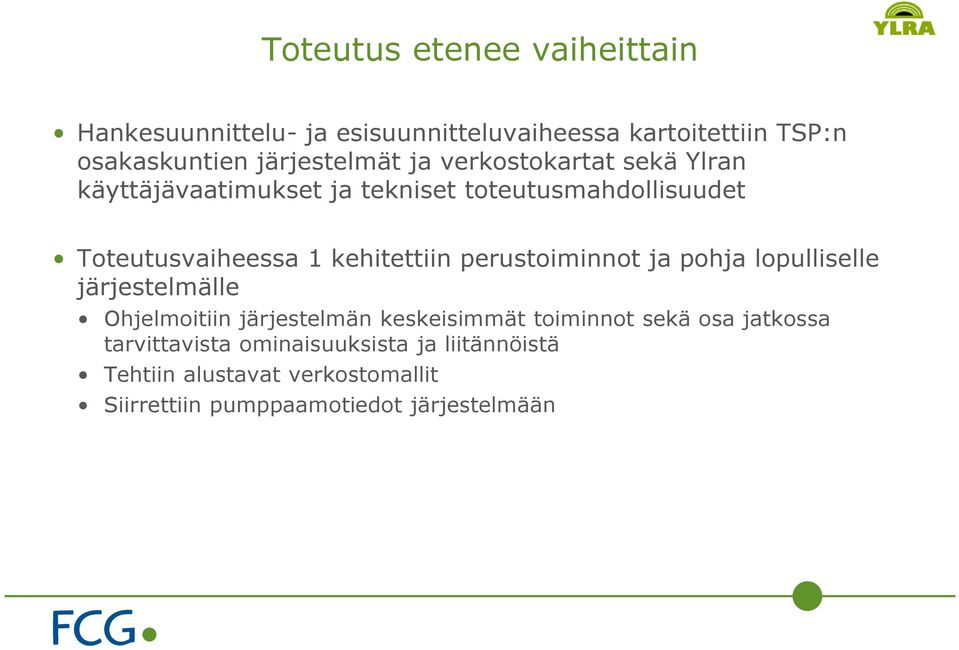

10 Toteutus etenee vaiheittain Hankesuunnittelu- ja esisuunnitteluvaiheessa kartoitettiin TSP:n osakaskuntien järjestelmät ja verkostokartat sekä Ylran käyttäjävaatimukset ja tekniset toteutusmahdollisuudet Toteutusvaiheessa 1 kehitettiin perustoiminnot ja pohja lopulliselle järjestelmälle Ohjelmoitiin järjestelmän keskeisimmät toiminnot sekä osa jatkossa tarvittavista ominaisuuksista ja liitännöistä Tehtiin alustavat verkostomallit Siirrettiin pumppaamotiedot järjestelmään

kehitettiin perustoiminnot ja pohja lopulliselle järjestelmälle Ohjelmoitiin järjestelmän keskeisimmät toiminnot sekä

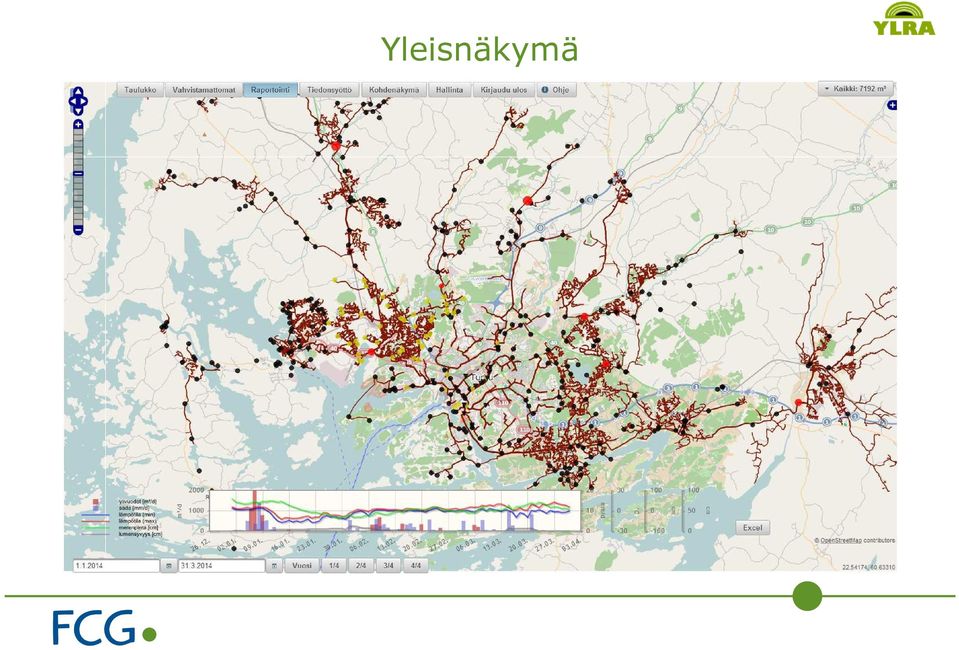

11 Yleisnäkymä

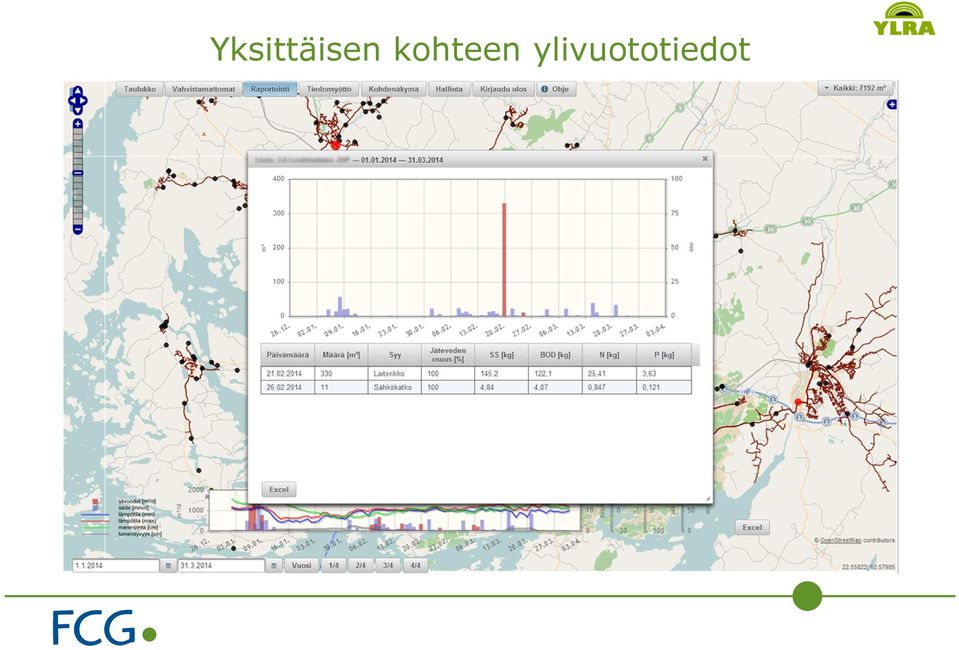

12 Yksittäisen kohteen ylivuototiedot

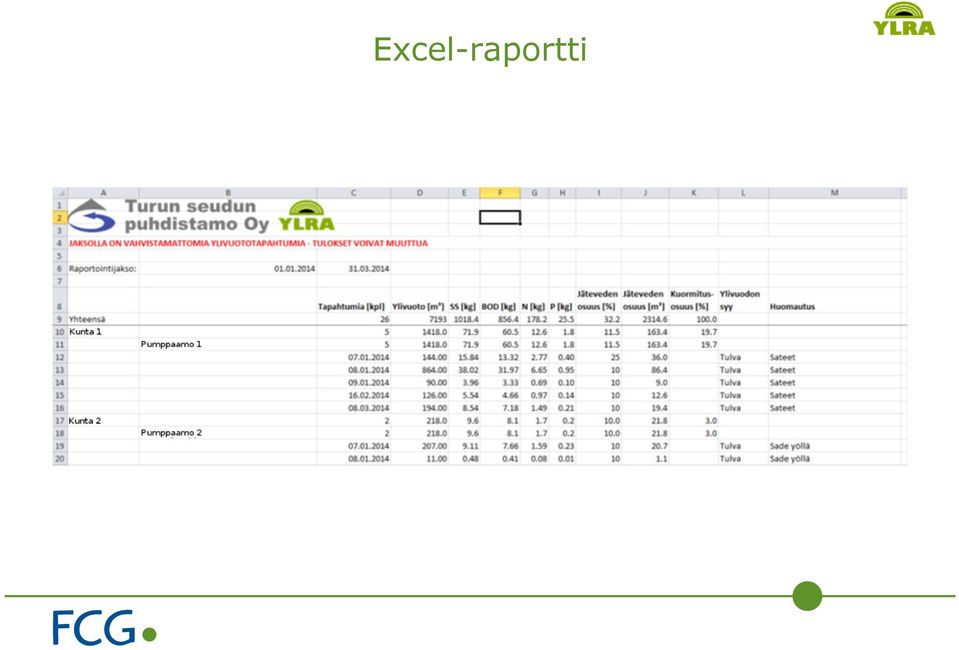

13 Excel-raportti

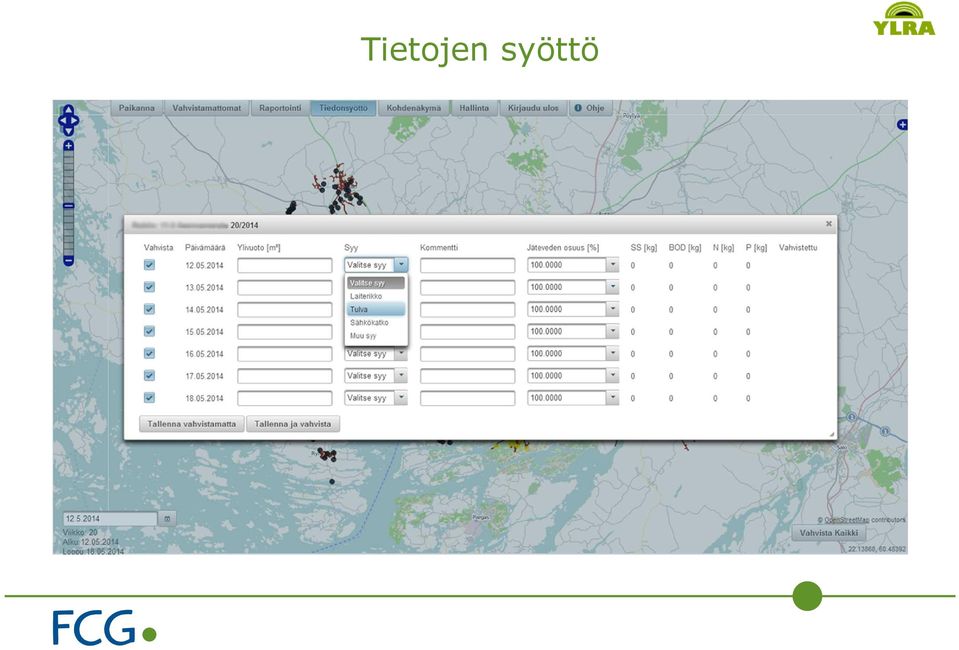

14 Tietojen syöttö

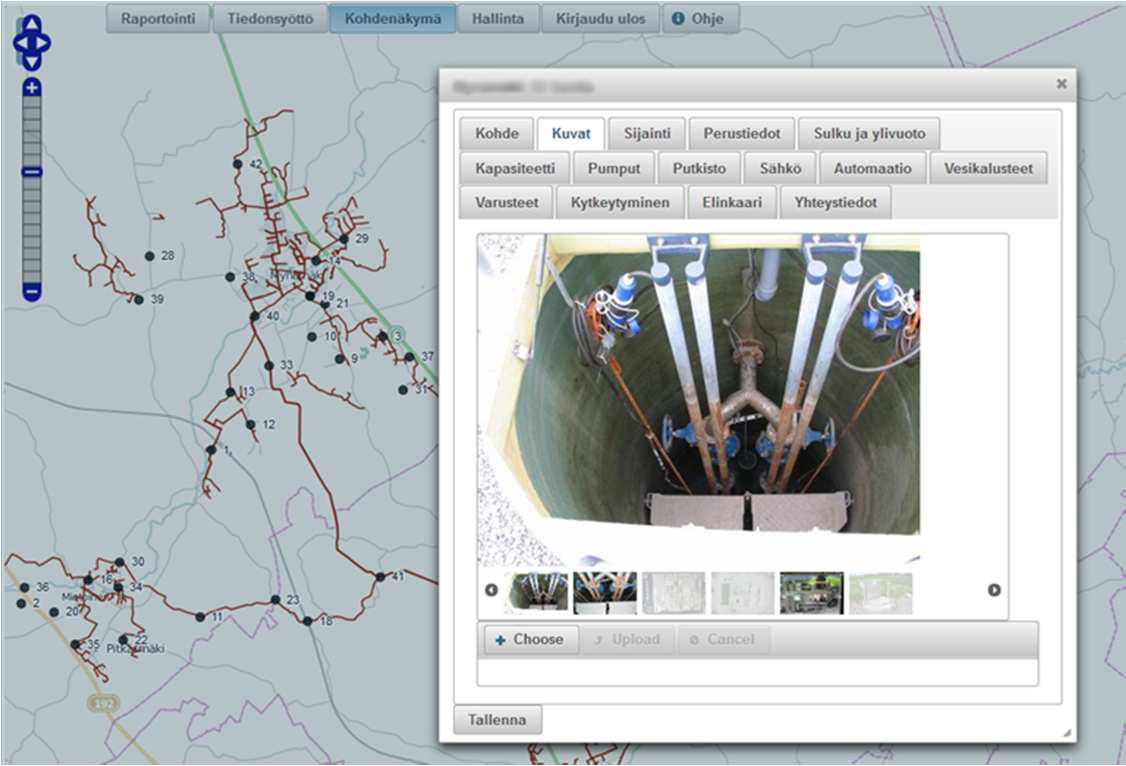

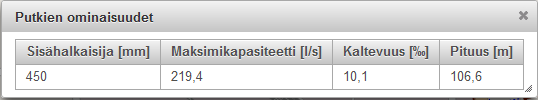

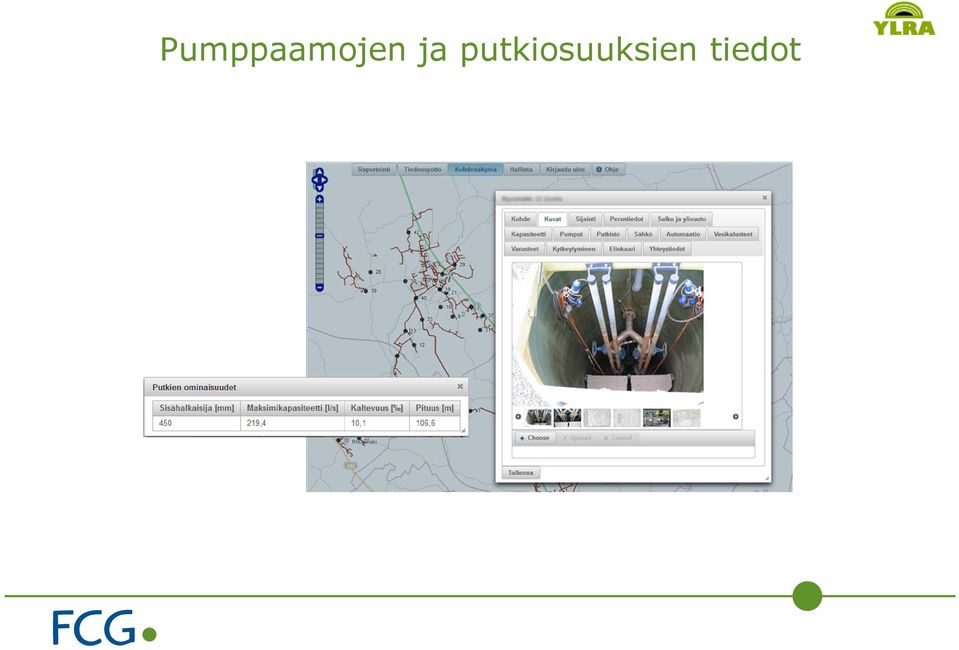

15 Pumppaamojen ja putkiosuuksien tiedot

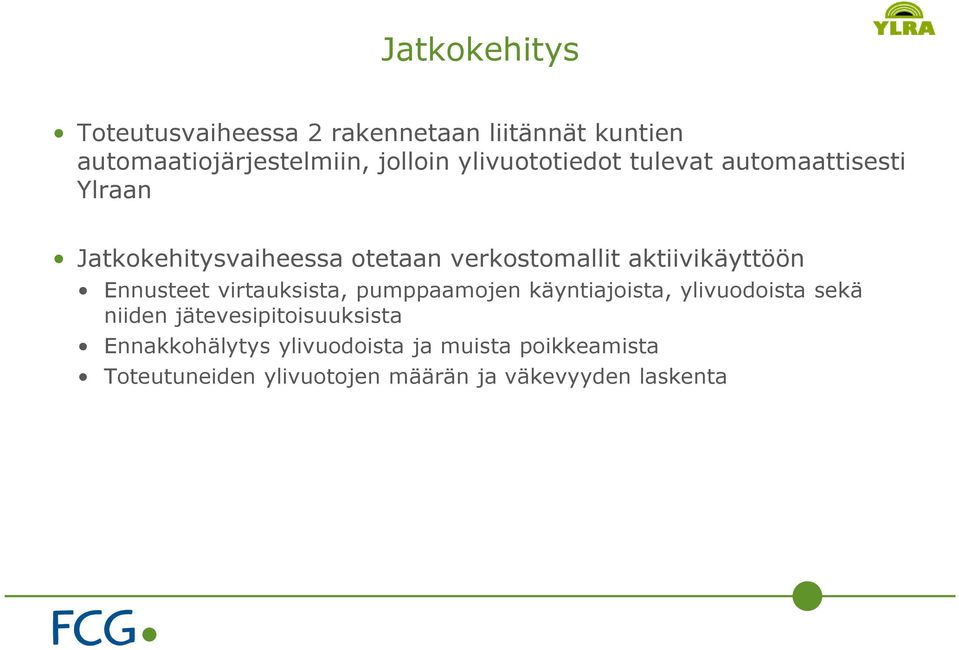

16 Jatkokehitys Toteutusvaiheessa 2 rakennetaan liitännät kuntien automaatiojärjestelmiin, jolloin ylivuototiedot tulevat automaattisesti Ylraan Jatkokehitysvaiheessa otetaan verkostomallit aktiivikäyttöön Ennusteet virtauksista, pumppaamojen käyntiajoista, ylivuodoista sekä niiden jätevesipitoisuuksista Ennakkohälytys ylivuodoista ja muista poikkeamista Toteutuneiden ylivuotojen määrän ja väkevyyden laskenta

aktiivikäyttöön Ennusteet virtauksista, pumppaamojen käyntiajoista, ylivuodoista sekä niiden

17 Kiinnostuitko FCGsmart-tuotteista? Lisätietoja saat osoitteesta tai FCGsmart-tiimipäällikkö Markus Sunelalta (puh / markus.sunela@fcg.fi)

18 Kiitos!
