1 Sähköpäivä Kiinteistöautomaatio; Kysynnän jousto - Rajapinnat Veijo Piikkilä Tampereen ammattikorkeakoulu

2 Kiinteistöautomaatio on rakennuksen aivot Lähde: Siemens TALOTEKNIIKKA/VPi 2

3 Automaatiotekniikka koostuu niin monesta osatekijästä 3

4 Lähde: Honeywell TALOTEKNIIKKAVPI 4

5 Automaatio: Yksi tietotekninen ratkaisu -> Tarvitaan monialaosaamista ja rajapintoja! TALOTEKNIIKKAVPI 5

6 Esimerkkejä AMR-ohjauksen mahdollisuuksista AMR Ei onnistu A tai B AMR L N P Kuorman indikointi? AMR Kuorman indikointi? Yksikkösäädöt ME-Platin TAI Ouman EH-60 Ei mahdollista. Varaaja S-läm. Muu kuor. Kehitetty lämmönsäätöjärjestelmään 1985 alkaen Fyysisellä kytkennällä onnistuu suoraan. Lämmönpudotuksen kontaktori Huonelämmityksen kontaktori Ei voida suoraan tuoda ulkoista tehonrajoitustietoa laitteille. Kuorman kytkentä sen mukaan, mikä toiminto järjestelmässä on käytössä TALOTEKNIIKKA/VPi 6

Kehitetty lämmönsäätöjärjestelmään 1985 alkaen Fyysisellä kytkennällä onnistuu suoraan.

7 Esimerkkejä AMR-ohjauksen mahdollisuuksista Tieto tarpeesta tuoda voidaan automaatioon, mutta hallitaanko sillä vielä tarvetta todellisuudessa. Automaation avulla voidaan kiinteistöstä saada informoiva ja ohjaava, mutta osataanko sitä käyttää. Automaatio ei vielä luo älytaloa, tarvitaan logiikka laitteiden ja järjestelmien yhteiseen toimintaan ja tarpeisiin ja toimijoiden käyttäytymiseen. TALOTEKNIIKKAVPI 7

Automaation avulla voidaan kiinteistöstä saada informoiva ja ohjaava, mutta osataanko sitä käyttää.

8 Kysynnän tarve ja kuorman säätö takaisinkytkentä ja ennakointi Häiriö Mittaus Kuluttaja haluaa hetkellisesti keskeyttää rajoituksen Tavoite (Asetusarvo) (Tarve kuorman rajoitukselle) Set value + Mahdollisuus Input Rajoitus Tarve rajoitettavan kuorman suuruuteen Output Vaste Mittaus Kuluttajan käytössä oleva rajoitettavan kuorman suuruus TALOTEKNIIKKAVPI 8

rajoitukselle) Set value + Mahdollisuus Input Rajoitus Tarve rajoitettavan kuorman

9 Mittausjakson merkitys Jotta rakennuksen energiankäytön dynamiikkaa pystytään selvittämään, tarvitaan hyvin lyhytaikaista (1 5 minuuttia) mittausväliä Jos kulutusta käsiteltäisiin keskimääräisenä tuntitasolla, se voisi johtaa yli 100 %:n eroon tehonkulutuksessa. Lähde: Lähes nollaenergiatalon suunnitteluohjeet TALOTEKNIIKKAVPI 9

kulutusta käsiteltäisiin keskimääräisenä tuntitasolla, se voisi johtaa yli 100 %:n

10 Tarvitaan tiedon siirto kahteen suuntaan! TALOTEKNIIKKAVPI 10

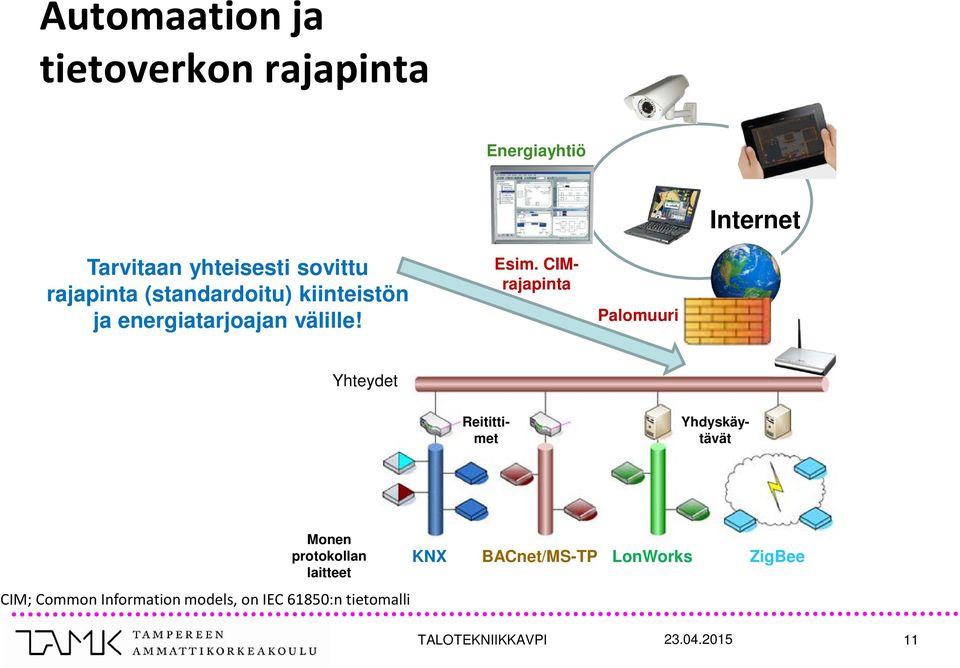

11 Automaation ja tietoverkon rajapinta Energiayhtiö Internet Tarvitaan yhteisesti sovittu rajapinta (standardoitu) kiinteistön ja energiatarjoajan välille! Esim. CIMrajapinta Palomuuri Yhteydet Yhdyskäytävät Reitittimet Monen protokollan laitteet CIM; Common Information models, on IEC 61850:n tietomalli KNX BACnet/MS-TP LonWorks ZigBee TALOTEKNIIKKAVPI 11

CIMrajapinta Palomuuri Yhteydet Yhdyskäytävät Reitittimet Monen protokollan laitteet

12 Kiinteistöautomaation kerrokset ja palvelut Taso 4 (Liiketoiminta) Taso 3 (Operointi) Taso 2 (Data) Taso 1 (Ohjaus) Taso 0 (Fyysinen) Rakennusten valvontajärjestelmät (Reaaliaikainen ja Eräajotila) Lämmitys Optimointi, suunnittelu & Oivallukset Rakennusten toiminta & hallinta Anturit ja Toimilaitteet Valaistus Web-palvelut, SNMP tai Mukautetut liitännät Mittaus Pääoma projektin suunnitteluun, projektin johto Tilan/Sijoituksen optimointi Käyttäjän palaute Loppukäyttäjän portaali Integroidun rakennuksen hallintajärjestelmät Hälytykset / Vastuut / Tapahtumahallinta Historiatrendit, analysointi ja raportointi Mittarointitietoja eri rakennuksista Varainhoidon elinkaaren hallinta Energian kysynnänjousto Energian- ja varainhoidon optimointi Kysynnän hallinta Hälytykset, Trendit/Historia, Vastuut Raportit Aikatauluhallinta Ohjausjärjestelmät Käyttöliittymä/Rakennuksen resurssit Energiatehokkuuden ohjaus Datatietojen ohjaus Kenttäliitännät Ilmanvaihto Jäähdytys Kulunvalvonta Verhot Palo YRITYSTASO KIINTEISTÖTASO TALOTEKNIIKKAVPI 12

projektin johto Tilan/Sijoituksen optimointi Käyttäjän palaute Loppukäyttäjän portaali Integroidun rakennuksen hallintajärjestelmät Hälytykset / Vastuut / Tapahtumahallinta Historiatrendit,

13 KIITOS! TALOTEKNIIKKAVPI 13

14 Lähteet: Siemens KNX/EIB Principios Básicos, SIEMENS S.A., Automatización y Control de Edificios, 2006 Lähes nollaenergiatalon suunnitteluohjeet : Honeywell: Sepponen Mari, Nieminen Jyri, Tuominen Pekka, Kouhia Ilpo, Shemeikka Jari, Viikari Meri, Hemmilä Kari & Nykänen Veijo, Lähes nollaenergiatalon suunnitteluohjeet, Asumisen rahoitus- ja kehittämiskeskuksen raportteja 2/2013, Asumisen rahoitus- ja kehittämiskeskus, Lahti, 2013, IS BN NSS Tele ja Turvaseminaari TALOTEKNIIKKAVPI 14

Tuominen Pekka, Kouhia Ilpo, Shemeikka Jari, Viikari Meri, Hemmilä Kari & Nykänen Veijo, Lähes nollaenergiatalon
