1 Varavoima maatiloilla Poista tarpeettomat logot Pihtauspäivä Jarmo Viitala

2 Sähkökatkon aiheuttajat Lähde: energiateollisuus 2

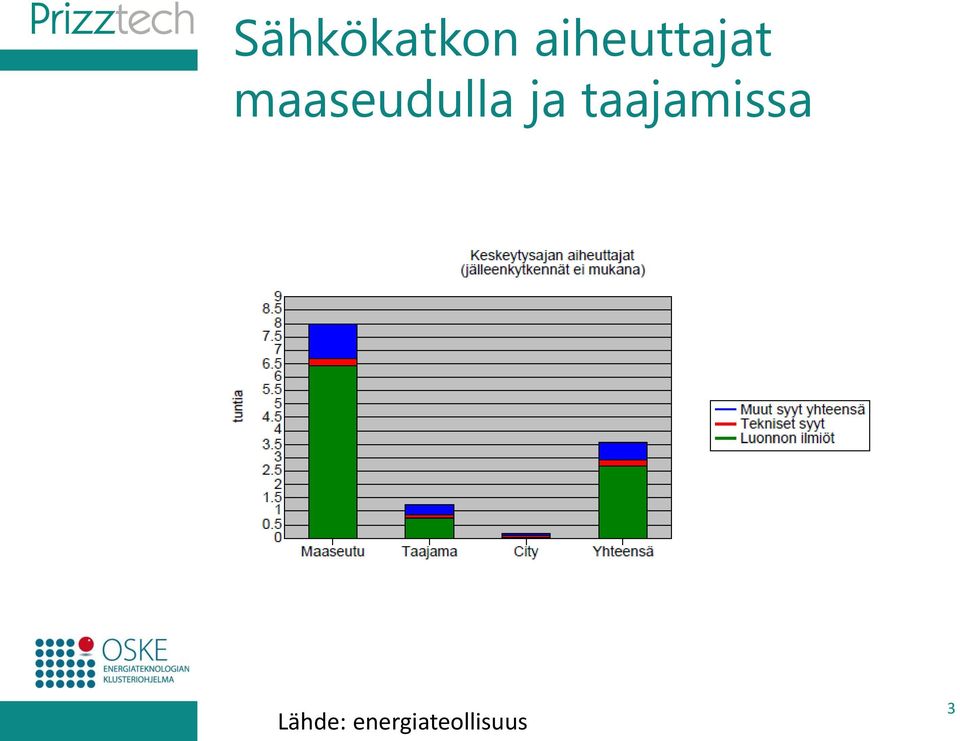

3 Sähkökatkon aiheuttajat maaseudulla ja taajamissa Lähde: energiateollisuus 3

4 Keskeytysaikoja Suomessa keskimääräinen keskeytysaika on vuositasolla maaseudulla noin 3 tuntia ja taajamissa alle tunnin. Koska lähtötaso on näin alhainen, yksittäiset myrskyt näkyvät tilastoissa piikkeinä. Janika- ja Pyry-myrskyjen seurauksena keskimääräinen keskeytysaika vuonna 2001 oli maaseudulle noin 7 tuntia ja taajamissa lähes 5 tuntia. Varsin suppealla alueella kesällä 2002 vaikuttanut Unto-myrsky nosti keskeytysajan maaseudulla viiteen tuntiin. Vuoden 2010 heinäelokuun vaihteeseen osuneen myrskyjakson seurauksena keskimääräisiin keskeytysaikoihin saatiin taas piikki. Keskeytyksen piirissä oli kaiken kaikkiaan lähes puoli miljoonaa asiakasta. Pisimmillään keskeytykset kestivät useita viikkoja paikoin jopa kuukausia. 4

5 Energiateollisuus ry:n tekemän pikakyselyn mukaan loppuvuoden 2011 myrskyjen aiheuttamista sähkökatkoista kärsi yhteensä asiakasta. Kesän 2010 myrskyjen vastaava luku oli Energiamarkkinaviraston selvityksen mukaan asiakasta. Vakiokorvauksia maksetaan lähes 30 miljoonaa euroa noin asiakkaalle. Kesän 2010 myrskyjen aiheuttamista sähkökatkoista maksettiin vakiokorvauksia runsaat 10 miljoonaa euroa noin asiakkaalle. 5

6 Kyselyn mukaan myrskyt aiheuttivat vahinkoja 49 verkkoyhtiölle. Näistä 34 yhtiön jakelualueet joutuivat sekä Tapaniettä Hannu-myrskyn kohteiksi, pelkästään Tapanin kohteiksi joutui kuusi ja Hannun kohteiksi yhdeksän yhtiön jakelualueet. Vahinkoja pahensi ja keskeytysaikoja pidensi se, että monet yhtiöt joutuivat toistuvasti myrskyjen kohteiksi. Kesän 2010 myrskyistä vahinkoja kärsi Energiamarkkinaviraston selvityksen mukaan 33 verkkoyhtiötä. 6

7 Myrskyistä aiheutui sähköverkolle noin 31 miljoonan euron vahingot (korjauskustannukset ilman vakiokorvauksia). Kesän 2010 myrskyjen vahingot sähköverkolle olivat runsaat 22 miljoonaa euroa. Vaikutusten ja vaikutusalueen laajuuden perusteella joulun myrskyt olivat selvästi kesän 2010 myrskyjä rajummat. Lisäksi ajankohta oli nyt kesää hankalampi. 7

8 Traktorigeneraattori 20kVA 8

9 Teknisiä tietoja Syöttöpistorasia 32 A / 400 V Max. teho 20 kva / 400 V Jatkuva teho 16 kw / 400 V Max. teho 7 kw / 400 V Elektroninen jännitteensäädin Generaattorin kierr.1500 / min Ulosottoaks. kierr. 430 / min Traktorin tehontarve 50 hv (37kW) Virta 29 A Kotelointiluokka IP 23-1 x 230 V 16 A Schuko - 1 x 400 V 16 A - 1 x 400 V 32 A 9

10 Pistorasiat: - 1 x 230 V 16 A Schuko - 1 x 400 V 16 A - 1 x 400 V 32 A Mittarit: - Jännite - Taajuus - Virta - Tunti Mitat: - pituus 958 mm - leveys 645 mm - korkeus 1000 mm - paino 174 kg 10

11 Aggregaatti 28kVA 11

12 Teknisiä tietoja Dieselmoottori Teho 400 V 21 kw Teho 230 V 7 kw Jännite 400 V / 230 V Tankki 15,0 litraa Kulutus 4,8l/h Pistorasiat 1 x 16 A 230 V 1 x 32 A 400 V Mitat p x l x k 133 x 67 x 106 cm Paino 380 kg Käynnistys: Akku 12

13 Varavoimalaitos 33 kva 13

14 Teknisiä tietoja Automaattikäynnistyksellä Käynnistyy automaattisesti sähkökatkon alkaessa ja sammuu verkkovirran palattua Max. teho 33 kva Jatk. teho 30 kva Avoin malli Dieselmoottori Moottorin kierr /s Nestejäähdytys Verkonvaihtokontaktorit 14

15 Varavoimakoneiden käyttö ja huolto Säännöllinen koekäyttö Siirrettävien laitteiden säilytys asiallisissa olosuhteissa, mielellään lämpimässä Öljyjen ja suodattimien vaihto Polttoaine: On hyvä tietää onko tankissa kesä- vai talvilaatua Siirrettävien laitteiden kanssa on hyvä harjoitella kytkentää aina silloin tällöin Käyttö- ja kytkentäohjeet pitää säilyttää helposti löydettävässä paikassa Sähköurakoitsija tekee asennukset 15

16 Verkonvaihtokytkin 16

17 Kiinteästi asennettava UPS-laite 17

18 UPS-laitteet Laitteen tarkoituksena on suojata herkät ja kriittiset kuormat sähköverkon häiriöiltä Tietokoneille ja automatiikalle vaurioita aiheuttavat, verkossa esiintyvät, yli- ja alijännitepiikit ovat usein niin lyhyitä, että silmä ei ehdi niitä havaita Stabiloi verkkojännitteen tarkasti nimellisarvoihin Akuston mitoituksella voidaan varakäyntiaika sovittaa tarvetta vastaavaksi Käyttökohteita esim. lypsyrobotit, ruokintaautomaatit, lämpökeskuksen ja viljankuivauksen ohjauslogiikat jne. 18

19 UPS-laitteen periaatekaavio 19

20 AllisChalmers Polttokennotraktori vuodelta

21 Kiitos mielenkiinnosta 21
