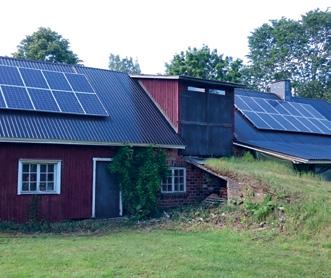

1 KOKEMUKSIA JA ESIMERKKEJÄ AURINKOSÄHKÖASENNUKSISTA omakotitalot maatilat yritykset OFFGRID Kuvat: Finnwind Oy

2 HAJAUTETUN ENERGIANTUOTANNON ASIANTUNTIJA - VUODESTA 1993 FINNWIND.FI AURINKOSÄHKÖ ASENNUSJÄRJESTELMÄT PIENTUULIVOIMA HYBRIDIJÄRJESTELMÄT JÄRJESTELMÄSUUNNITTELU ASENNUSPALVELUT Kuvat: Finnwind Oy

3 Omakotitalojen Aurinko E - aurinkovoimalat korvaa osan tarvitsemastasi ostosähköstä tuotanto ja käyttö täysin automaattista aina kun aurinkosähköä saatavilla, käytät ensisijaisesti sitä

4 Tuottoa helmi-maaliskuulta lokakuulle Helsingissä sijaitsevan aurinkovoimalan tuoton jakautuminen suuntaa-antavasti eri vuodenaikoina. Lisätietoa:

5 Asennus katolle, seinälle tai maahan tarkista tarvitsetko toimenpide- tai rakennuslupaa avaimet käteen asennus sisältää kaiken tarvittavan paneelien asennuksen kaapelivedot sähkötyöt verkkoonliityntäilmoituksen

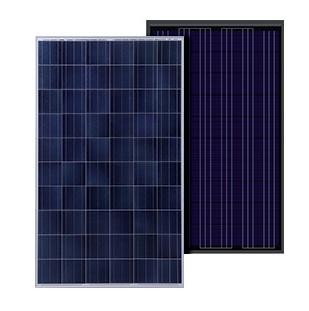

6 Pääkomponentit: aurinkopaneelit, invertteri, asennusjärjestelmä aurinkopaneelit suora maahantuoja Intia, Baltia, Saksa silver frame, design paneelit, standardi ja korkeahyötysuhteiset, isofreimiset paneelit jne. invertterit useita invertterivaihtoehtoja; Itävalta, Saksa, Kiina Suomessa valmistetut asennusjärjestelmät kaikille asennustavoille kallistavat katot tasakatot painoilla tai laattaan seinä, maa, autokatos jne.

7 OMAKOTITALOKOHTEISSA AURINKOPANEELIT ASENNETAAN YLEENSÄ LAPPEEN MYÖTÄISESTI Tyypillinen omakotitalon järjestelmäkoko 3-5 kwp. Paneelien pinta-ala m2. Kuva: Finnwind Oy

8 Sijoittelusta yleisiä kommentteja Suuntaus tyypillisesti etelään Oleellista että ei varjostavia elementtejä Katon esteet, kuten räystäät, savupiiput ja ilmastointikanavat, on kierrettävä riittävän kaukaa Paneelit lähelle katon harjaa, jottei katolla liukuva lumi painaudu paneelien alle suuntaus tuotto Itä Kaakko 75,5 % 92,5 % Etelä 100,0 % Lounas 93,9 % Länsi 77,7 % Kulma astetta tuotto (helsinki) 10 90,0 % 20 95,7 % 30 99,1 % ,0 % 50 98,4 % 60 94,4 % Esimerkki on laskettu Helsingin korkeudelle. Suuntauksen osalta siten että paneelit on asennettu 40 asteen kulmaan. Kulman osalta siten että paneelit suunnattu etelään. Luvut ovat suuntaa-antavia. Lisätietoa:

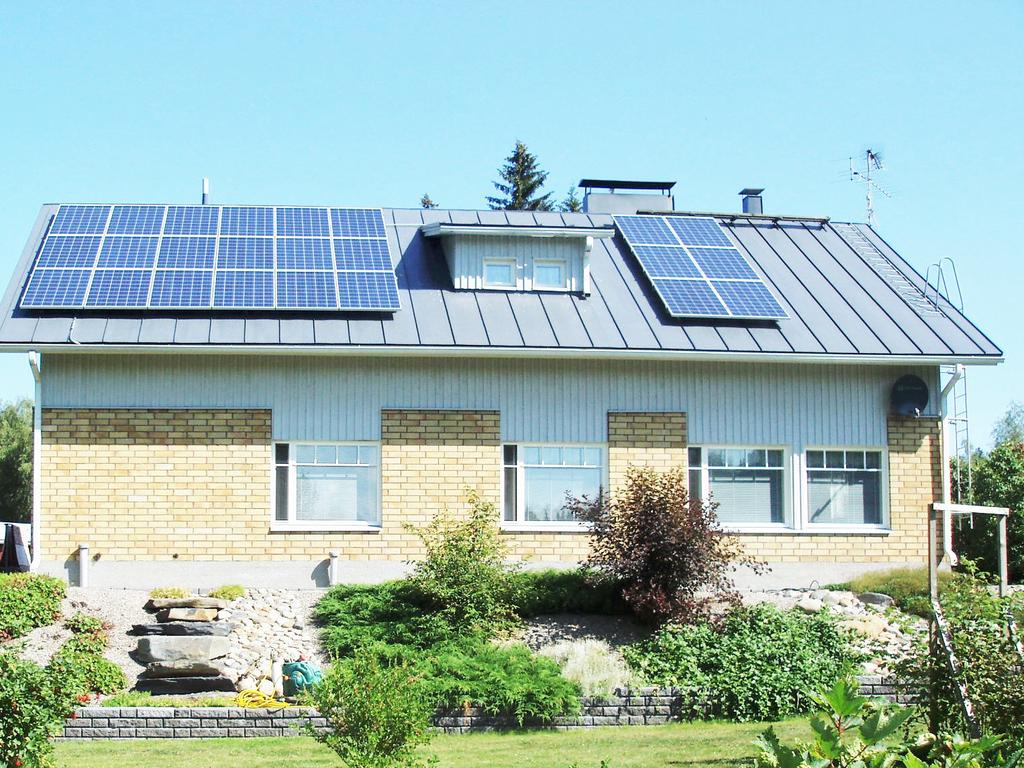

9 KAHDEN SÄÄTÖPIIRIN INVERTTERILLÄ PANEELIT VOIDAAN JAKAA KAHDELLE LAPPEELLE Kuva: Finnwind Oy

10 ESITTEISSÄ LISÄTIETOA AURINKOPANEELIEN SIJOITTELUSTA JA TILANTARPEESTA Kuva: Finnwind Oy

11 VARMISTA ETTÄ PANEELIT KIINNITETÄÄN NELJÄSTÄ PISTEESTÄ PITKILTÄ SIVUILTA JA RIITTÄVÄ JÄÄHDYTYSTILA JOTTA TAKUU VOIMASSA 10 cm Kuva: Finnwind Oy

12 MAA-ASENNUKSESSA PANEELIT SAADAAN HELPOSTI HYVIN TUOTTAVAAN KULMAAN HALUTTAESSA LUMEN POISTO PANEELIEN PINNALTA HELPPOA Kuva: Finnwind Oy

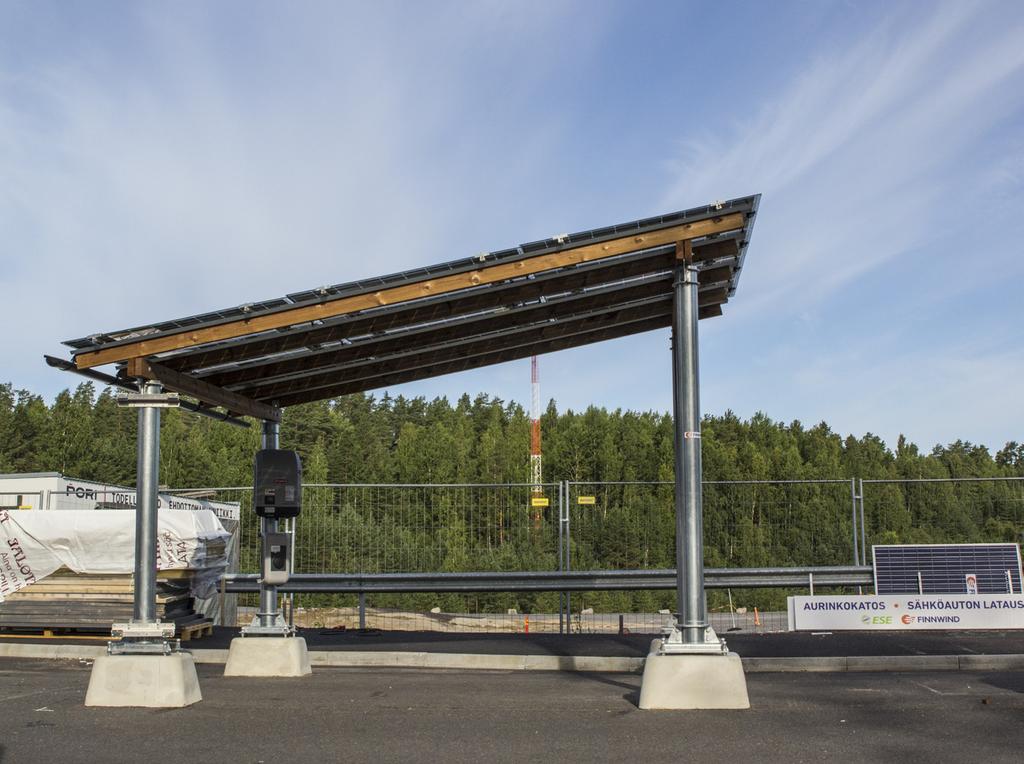

13 AURINKOSÄHKÖÄ VOI TUOTTAA MYÖS LASIPANEELI KATTOISELLA AURINKOKATOKSELLA Lasipaneelikatto läpäisee tyylikkäästi valoa Kuva: Finnwind Oy

14 Aurinkovoimalan tuottotietoja voi seurata Fronius invertterin omalta näytöltä. Dataliikennekortilla invertteriin saa kehittyneet tietoliikenneyhteydet (WLAN /Ethernet LAN) jolloin järjestelmän tiedot saa helposti SolarWeb portal -palveluun: Kuva: Finnwind Oy

15 Verkkoinvertterin tilantarve, esim. 3 kw Fronius Symo Fronius Symo Käyttölämpötila: -25 C / +60 C Suhteellinen kosteus: 0-100% Paino: 16.0 kg / 19.9kg Suositeltava asennuskorkeus: Verkkoinvertterin näyttö noin 1.5m lattiatasosta Suositeltava vapaa tila 150 mm 431 mm Verkkoinvertterin leveys Suositeltava vapaa tila laitteen korkeus seinästä 204 mm tila oltava edestä vapaa Suositeltava vapaa tila Verkkoinvertterin korkeus 645 mm 200 mm 200 mm 100 mm Johdotukselle varattava tila

16 Aurinkovoimalan kokoluokan valinta järjestelmä valitaan kulutuksesi mukaan hyödyt eniten, kun kulutat itse kaiken tuottamasi sähkön SuuntAA-AntAvA mitoitus Nykyinen sähkönkulutus vuodessa [kwh] Soveltuva järjestelmäkoko kwp kwp kwp kwp kwp

17 TUOTTOON VAIKUTTAVAT MM. SIJAINTI, SUUNTAUS, ASENNUSKULMA, VARJOSTAVAT ELEMENTIT, VUOTUISET VAIHTELUT Malli (3-vaihe) Paneelien määrä Paneelien pinta-ala Vuorokausituotto parhaimmillaan Etelä-Suomessa Vuosituotto parhaimmillaan Etelä-Suomessa Premium kpl 14 m² 18 kwh 2160 kwh Premium kpl 20 m² 27 kwh 3240 kwh Premium kpl 37 m² 50 kwh 5940 kwh Standard kpl 14 m² 16 kwh 1870 kwh Standard kpl 17 m² 20 kwh 2340 kwh Standard kpl 34 m² 39 kwh 4680 kwh Kuva: Finnwind Oy

18 Paneelikohtainen säätö ja mikroinvertteri MPPT Paneelikohtainen MPP säädin tai mikroinvertteri, jos.. Paneeleihin kohdistuu varjostuksia Paljon eri suuntia, esim. kaarevat pinnat Pienet paneeliryhmät, esim. monitahoinen katto Invertterin oma MPPT algoritmi kehittymätön Pienentää kokonaishyötysuhdetta: 0.98 x 0.98 = 0.96 Lisäkustannus Huomattava määrä potentiaalisesti rikkoutuvia osia -> ei suuriin järjestelmiin!

19 Jos yksi paneeli peitetään invertterin MPPT Testi: Yksi paneeli peitetään, 2646W W = 143W -> tuoton menetys noin yhden paneelin verran!

20 Takaisinmaksuaika

21 Takaisinmaksuaika ei anna täyttä oikeutta aurinkosähkölle aurinkopaneeleilla pienennät sähkölaskua saat parhaimmillaan yli 5% korkotuoton kasvatat kiinteistösi arvoa

22 Asennukseen vaikuttavia tekijöitä..

23 Hankinnan tarkistuslista 1. Järjestelmä on mitoitettu sähkön kulutuksesi mukaan (hyödyt eniten kun kulutat tuotosta mahdollisimman suuren osan itse) 2. Paneeliasennukselle on varjostumaton alue ja riittävästi tilaa (aurinkopaneeli ei tuota varjossa) 3. Tarjottu verkkoinvertteri on kolmivaiheinen (omakotitalon sähköjärjestelmä on kolmivaiheinen) 4. Aurinkopaneelivalmistaja on tunnettu (kiinalaisten paneelivalmistajien osalta kannattaa lisäksi varmistaa että lakisääteiset polku- ja tasoitustullit maksettu) 5. Asennusjärjestelmästä tulee saada suoritustasoilmoitus. (kotivakuutuksesi ei välttämättä korvaa vahinkoja, mikäli asennusjärjestelmä ei täytä kaikkia CE merkinnän edellyttämiä vaatimuksia) 6. Asentavalla yrityksellä on sähköurakointioikeudet ja Tukes nro (Tukes nro:n voit tarkistaa 7. Paneelitoimittajalla on referenssejä ainakin viiden vuoden ajalta (Takuutietojen lisäksi varmista, että toimittajalla on pitkä historia ja kuuluu Tilaajavastuu.fi Luotettava Kumppani palveluun)

24 KYSY LISÄTIETOA YRITYSTEN JA MAATILOJEN AURINKOVOIMALOISTA Kysy lisätietoa: Matti Kantonen, puh , Kuva: Finnwind Oy
