Aurinkovoimala omakotitalossa kerääjällä lämpöä ja paneelilla sähköä

Transkriptio

1 Aurinkovoimala omakotitalossa kerääjällä lämpöä ja paneelilla sähköä Heli Jutila Ympäristöasiantuntija Hämeenlinnan seudun ympäristöfoorumi

2 Hankinnan suunnittelu Uusiutuvien käyttöön panostaminen v uuni keskelle taloa, puu; tuuli?, aurinko? Ilmalämpöpumppu? Maalämpöä ei harkittu; ekosähköä ostetaan Aurinkosähköjärjestelmä osaksi kiinteistön energiajärjestelmää. Tavoitteena: verkkoon syötetystä ylimääräisestä tuotannosta sähköyhtiöiltä korvaus. Ensin hyödynnetään sähkö omassa kiinteistössä, jonka jälkeen se varastoidaan mahdollisiin akkuihin ja jos vielä riittää tuotantoa niin se myydään eteenpäin muille kuluttajille Motiivi oli ensisijaisesti kestävän kehityksen edistäminen hiilidioksidipäästöjen vähentäminen ja ilmastonmuutoksen hillintä uusiutuvan energian hyödyntäminen, sähkölaskujen pienentäminen sekä varautuminen mahdollisiin sähkökatkoihin. takaisinmaksuaika lyhenee sähkön hinnan noustessa. Valitsimme Playgreenin Finlandin toimittajaksi, koska he kykenivät toimittamaan järjestelmän avaimet käteen - periaatteella.

3 Perustiedot kootaan aurinkoenergiakartoituksessa Mikä lämmitysmuoto ja lämminvesijärjestelmä (onko valmiina paikka aurinkokeräimelle?) Talon sijainti maaseutu/kaupunki; suhteessa aurinkoon, onko varjostavia puita tai taloja? Millainen katto talossa on, tasa vai harja, julkisivun suunta aurinkoon ja materiaali? Suunniteltu budjetti investoinnille? Taloudessa 3 henkilöä, kaksi aikuista ja yksi lapsi. Lämmitysmuoto sähkö ja puu-uuni Sähkönkulutus 8000 kwh vuodessa (pieni). Vedenlämmitys 300 l varaajalla Talon julkisivun ilmansuunta on lounas. Talossa on loiva tiilikatto, noin 30 asteen kattokallistus. Tuotannon tehostamiseksi paneelien kallistuskulman säätö (nostetaan syksyllä ns. pystyasentoon ja lasketaan keväällä takaisin talon profiilin mukaiseksi.) Talon julkisivun ilmansuunta on lounas. Talossa on loiva tiilikatto, noin 30 asteen kattokallistus. Tuotannon tehostamiseksi paneelien kallistuskulman säätö (nostetaan syksyllä ns. pystyasentoon ja lasketaan keväällä takaisin talon profiilin mukaiseksi.)

4 Perustiedot kootaan aurinkoenergiakartoituksessa Tavoitteet: 2 kwh sähköntuoton maksimiteho: 8 kpl 250 W paneeleja, tuottoarvio on 1600 kwh Lämmin käyttövesi yli 8 kuukauden ajaksi: Lämpimän veden tuotto yhdellä tyhjiö- tai kahdella tasokeräimellä liitettynä uuteen 300 l varaajaan. Aurinkokeräimet pesutilojen ja varaajan yläpuolelle. Aurinkokeräinjärjestelmän tuotto vastaa noin 1750 kwh

5 Aurinkosähköjärjestelmä Aurinkopaneelit, säätimet, akusto ja virran kiinteistön verkkoon muuntava invertteri. Aurinkopaneeleiden tuottotakuu on 20 vuotta ja käytännössä niiden elinkaari on vuotta. Tekniikka kehittyy ja siksi järjestelmä on hyvä mitoittaa myöhemmin laajennettavaksi. Akkujen elinkaareksi on arvioitu noin 10 vuotta. Järjestelmän ohjelmoinnissa on otettu huomioon sekä tuotto että akuston elinkaaren optimointi. Paneelit sijoitetaan aurinkoiseen paikkaan. Kattoasennuksen tulee kestää sekä tuulet että Suomen talven (lumi ja jää). Huomiota laadukkaaseen asennustapaan. Akusto ja säätimet suojaan kosteudelta, suurilta lämpötilanvaihteluilta ja lialta.

6 Aurinkosähköjärjestelmä Akusto ja säätimet suojaan kosteudelta, suurilta lämpötilanvaihteluilta ja lialta. Aurinkovoimala ei edellyttänyt rakennusvalvonnan lupia Hmlssa

7 Aurinkokerääjät Lämpimän käyttöveden tuottamiseen ja huoneiden lämmittämiseen. Nestekiertoinen tasokeräin tai putkikeräin, jossa pumpun avulla kierrätetään vesiglykoliseosta. Lämmennyt neste kulkee kokoomaputkien kautta lämmönvaraajaan - >lämmönvaihtimen kautta lämpimään käyttöveteen tai talon lämmitysjärjestelmään; ohjausyksikkö. Tavallisimmat aurinkokerääjät ovat pintaalaltaan 1-2 m². Yhden neliömetrin keräin tuottaa energiaa yleensä kwh vuodessa. Pientaloon sopiva 8 12 m2 järjestelmä maksaa asennettuna Aurinkolämpö sopii hyvin yhteen öljy-, pelletti-, puu-, hake-, sähkö- ja maalämmön kanssa; lämpöpumppujärjestelmiinkin. Lattialämmitysjärjestelmä Puolet vuotuisesta lämpimän käyttöveden energiantarpeesta

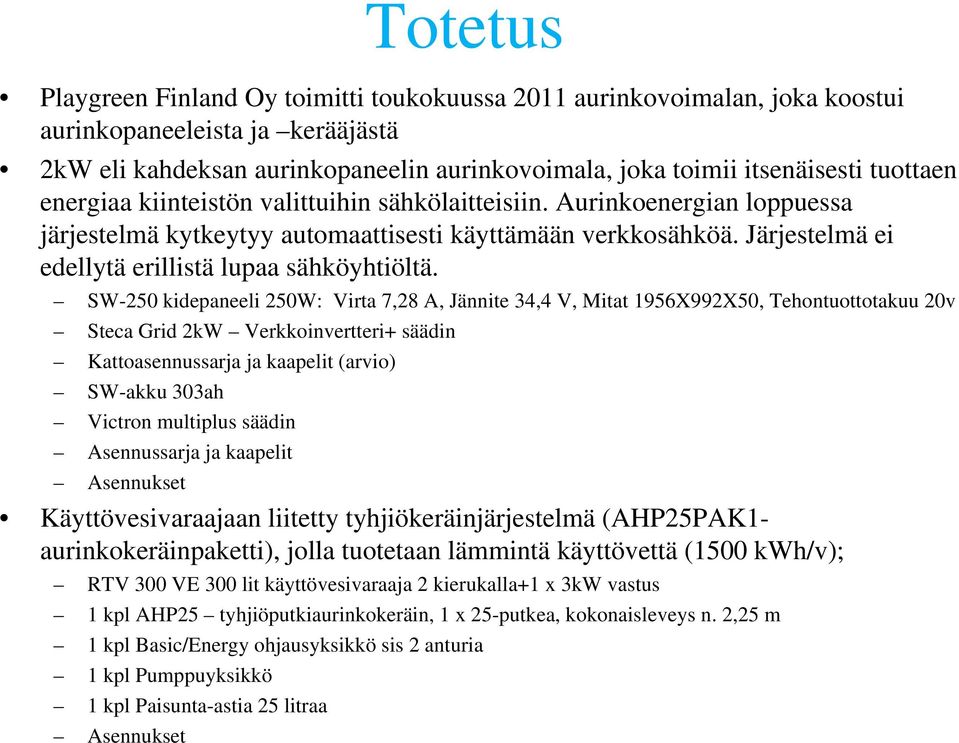

8 Totetus Playgreen Finland Oy toimitti toukokuussa 2011 aurinkovoimalan, joka koostui aurinkopaneeleista ja kerääjästä 2kW eli kahdeksan aurinkopaneelin aurinkovoimala, joka toimii itsenäisesti tuottaen energiaa kiinteistön valittuihin sähkölaitteisiin. Aurinkoenergian loppuessa järjestelmä kytkeytyy automaattisesti käyttämään verkkosähköä. Järjestelmä ei edellytä erillistä lupaa sähköyhtiöltä. SW-250 kidepaneeli 250W: Virta 7,28 A, Jännite 34,4 V, Mitat 1956X992X50, Tehontuottotakuu 20v Steca Grid 2kW Verkkoinvertteri+ säädin Kattoasennussarja ja kaapelit (arvio) SW-akku 303ah Victron multiplus säädin Asennussarja ja kaapelit Asennukset Käyttövesivaraajaan liitetty tyhjiökeräinjärjestelmä (AHP25PAK1- aurinkokeräinpaketti), jolla tuotetaan lämmintä käyttövettä (1500 kwh/v); RTV 300 VE 300 lit käyttövesivaraaja 2 kierukalla+1 x 3kW vastus 1 kpl AHP25 tyhjiöputkiaurinkokeräin, 1 x 25-putkea, kokonaisleveys n. 2,25 m 1 kpl Basic/Energy ohjausyksikkö sis 2 anturia 1 kpl Pumppuyksikkö 1 kpl Paisunta-astia 25 litraa Asennukset

9 Hinta Järjestelmien hinnat riippuvat hyvin pitkälti kohteesta ja asennukseen kuluvasta ajasta; Kotitalousvähennys Energiatuki, jos pääenergialähde Sähkön säästö 30 % luokkaa

10 Liittäminen sähköverkkoon Vattenfall: Jos voimalaitoksen nimellisteho on pienempi kuin kohteen nykyisen sähköliittymän teho (17 kw), liittymää ei tarvitse suurentaa, eikä liittämisestä koidu lisäkustannuksia. Voimalan saa ottaa käyttöön vasta, kun olemme antaneet siihen luvan. Mikäli jossakin käyttötilanteessa voimala tuottaa enemmän tehoa kuin kohteessa samalla hetkellä kuluu, ylimääräisen energian voi syöttää verkkoon. Vattenfall on luvannut maksaa ylijäämäenergiasta hyvityksen. Huomioitava kulut Oma hyödyntäminen ensisijaista Erilaisten laitteiden liittäminen Energiantuoton ja -kulutuksen seuranta Edelläkävijät -hanke Porin uimahalli

11 Tiedote Playgreen Finland Oy Aurinkosähköä nyt myös omakotitaloihin Porvoolainen Playgreen Finland Oy on suunnitellut ja toimittanut ensimmäiset täysin automatisoidut aurinkosähköjärjestelmät, jotka asennetaan osaksi talon sähköverkkoa. Playgreen Finland Oy toimitti toukokuussa Hämeenlinnaan 2kW eli kahdeksan aurinkopaneelin aurinkovoimala, joka toimii itsenäisesti tuottaen energiaa kiinteistön valittuihin sähkölaitteisiin. Aurinkoenergian loppuessa järjestelmä kytkeytyy automaattisesti käyttämään verkkosähköä. Järjestelmä ei edellytä erillistä lupaa sähköyhtiöltä. Kehittämämme ratkaisu madaltaa kynnystä aurinkosähköjärjestelmän käyttöön osana kiinteistön energiajärjestelmää. Jatkossa on odotettavissa että myös Suomessa voidaan verkkoon syötetystä ylimääräisestä tuotannosta saada sähköyhtiöiltä korvaus. Järjestelmämme tukee myös tätä tulevaa tilannetta. Ensin hyödynnetään sähkö omassa kiinteistössä, jonka jälkeen se varastoidaan mahdollisiin akkuihin ja jos vielä riittää tuotantoa niin se myydään eteenpäin muille kuluttajille, kertoo Playgreen Finland Oy:n toimitusjohtaja Jouni Penttinen Motiivina aurinkojärjestelmän hankinnalle voi olla hiilidioksidipäästöjen vähentäminen, uusiutuvan energian hyödyntäminen ja sähkölaskujen pienentäminen sekä varautuminen mahdollisiin sähkökatkoihin. Järjestelmän takaisinmaksuaika lyhenee sähkön hinnan noustessa. Motiivi oli ensisijaisesti kestävän kehityksen edistäminen eikä niinkään rahallinen hyöty. Halusimme kantaa kortemme kekoon ilmastonmuutoksen hillinnässä tälläkin tavalla, puulla lämmittävä Jutilan perhe kertoo. Valitsimme Playgreenin toimittajaksi, koska he kykenivät toimittamaan järjestelmän avaimet käteen -periaatteella. Tyypillinen aurinkosähköjärjestelmä koostuu aurinkopaneeleista, säätimistä, akustosta sekä virran kiinteistön verkkoon sopivaksi muuntavasta invertteristä. Aurinkopaneeleiden tuottotakuu on 20 vuotta ja käytännössä niiden elinkaari on vuotta. Tekniikka kehittyy ja siksi järjestelmä on hyvä mitoittaa myöhemmin laajennettavaksi. Akkujen elinkaareksi on arvioitu noin 10 vuotta. Järjestelmän ohjelmoinnissa on otettu huomioon sekä tuotto että akuston elinkaaren optimointi.
