1 Hyljetorjuntahankkeita ja uutta tekniikkaa rannikkokalastukseen - pilottikokeita Kalatalouden innovaatiopäivät, Kaupallinen kalastus Esa Lehtonen Tutkimusinsinööri

2 Korkeataajuista ääntä lähettävä, itse energiansa tuottava ja 4G-teknologialla varustettu hyljekarkotin kokeilussa Loviisan Söderbyssä (kalastaja Mikael Lindholm) Luke, Esa Lehtonen

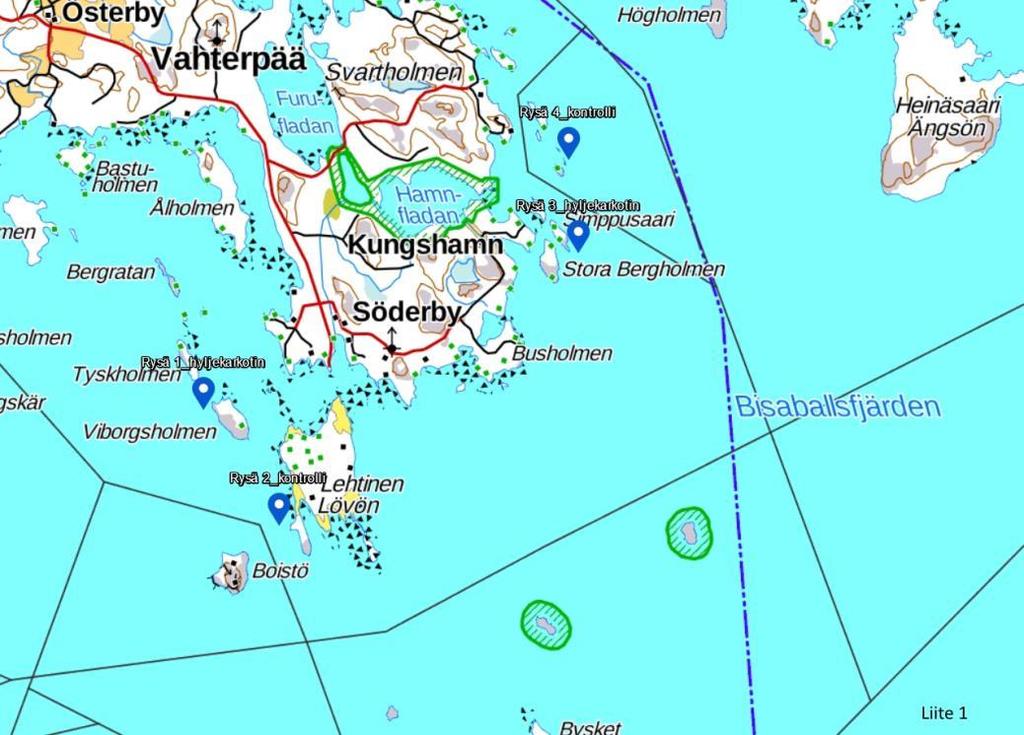

3 UUDEN TEKNOLOGIAN HYLJEKARKOTINTEN RYSÄPARIVERTAILU LOVIISA SÖDERBY >

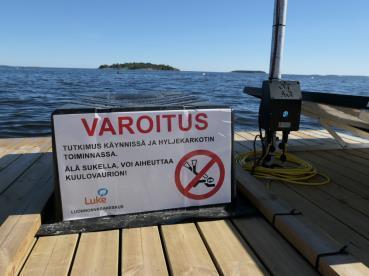

4 Hyljekarkotinlaitteisto ankkuroituna PU-rysän äärelle

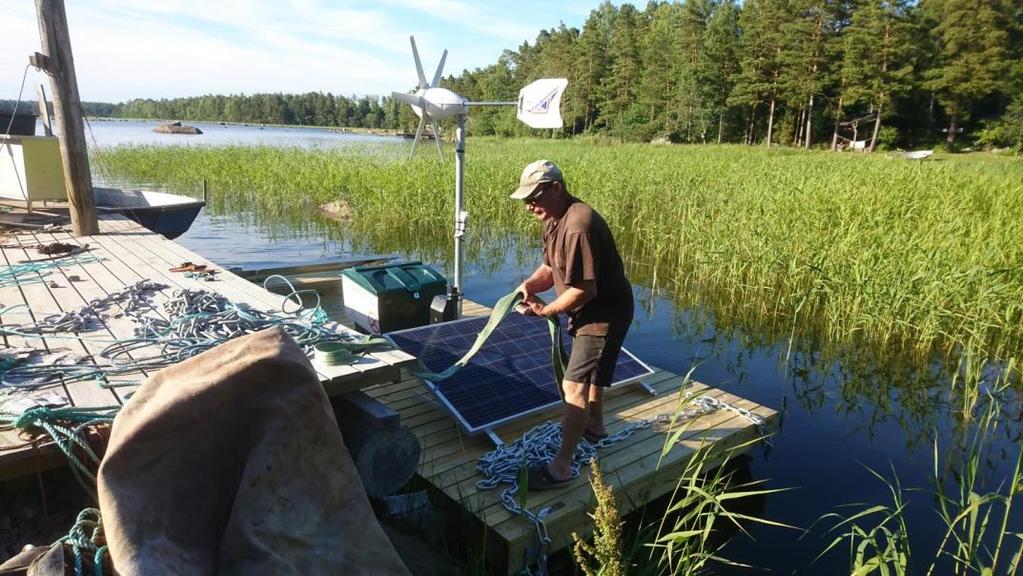

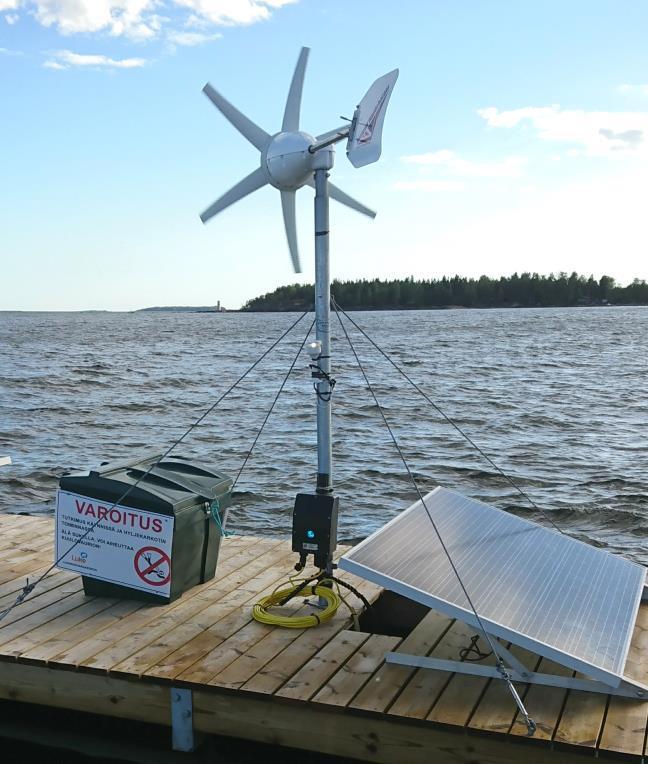

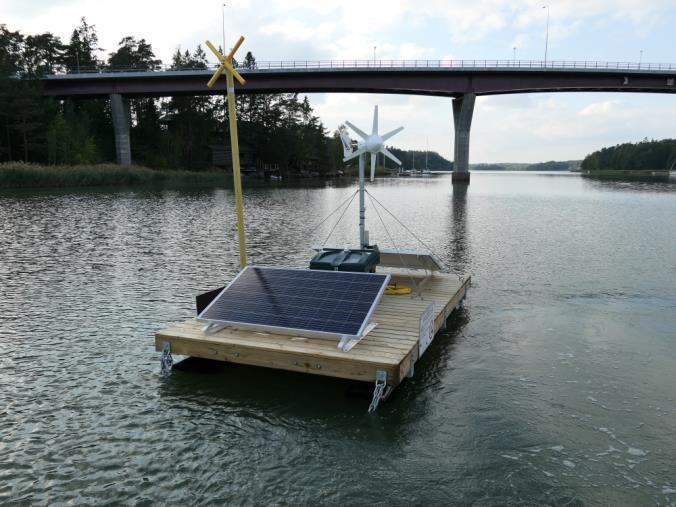

5 Hyljekarkotinten tehokkuuden edellytyksenä katkeamaton virransyöttö 2 x 240 Ah AGM battery & hybridijärjestelmä = 2 x 300 W aurinkopaneelit ja tuuligeneraattori Luke, Esa Lehtonen Ääni muistuttaa heinäsirkan siritystä Otaq SealFENCE 24 V DC Frequency 2-10 khz Effective range up to 45 m

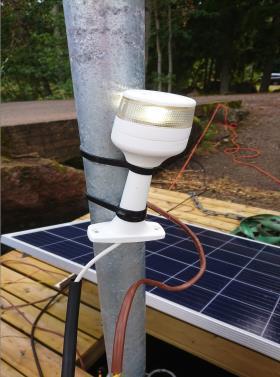

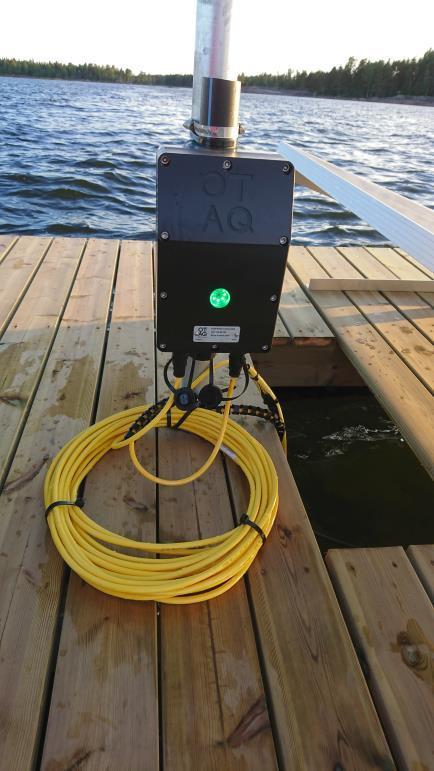

6 Luke, Esa Lehtonen Led ilmaisin valvoo karkotinlaitteen riittävää jännitettä: Vihreä = OK Sininen = lähetin päällä Punainen = jännite riittämätön Valkoinen Led

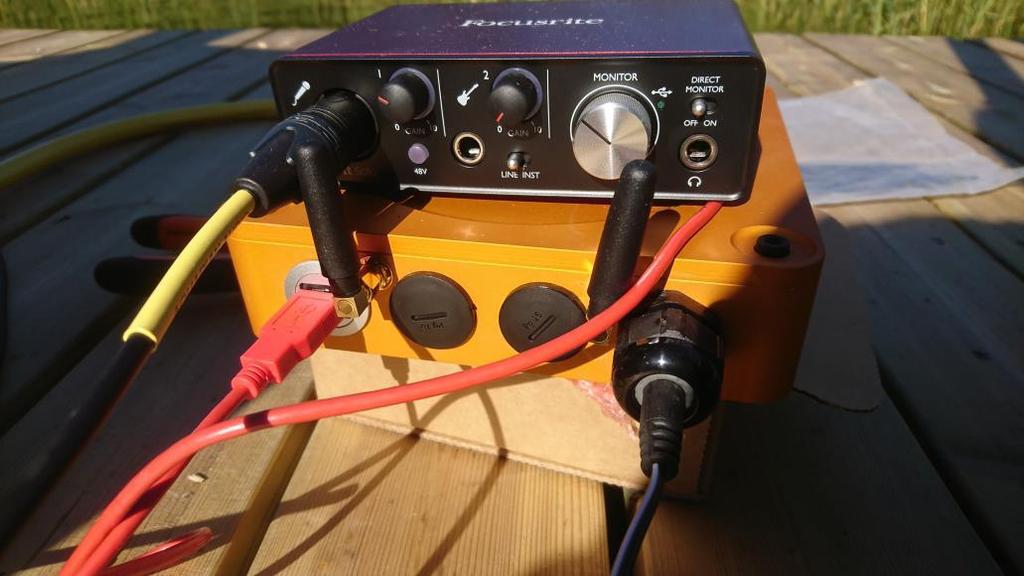

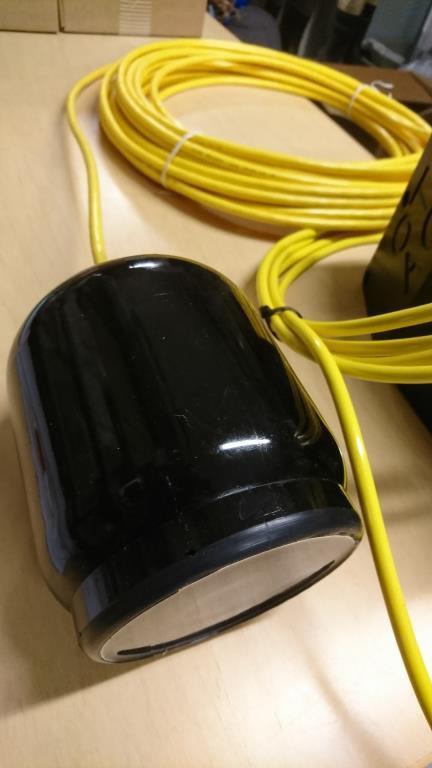

7 Luke, Esa Lehtonen Hyljekarkottimen toiminnan 24/7 etävalvonta VireBox 4G-teknologian hydrofonilaitteiston avulla (yhteistyö Vire Labs Oy). Pääosa korkeista äänitaajuuksista ihmiskorvalla kuultavissa, 2-10 khz vaihtuvista taajuuksista muodostuva pulssiseinä koostuu noin kymmenestä eri taajuudesta jotka lähetetään sykleinä, välissä taukoja -> estetään tottuminen

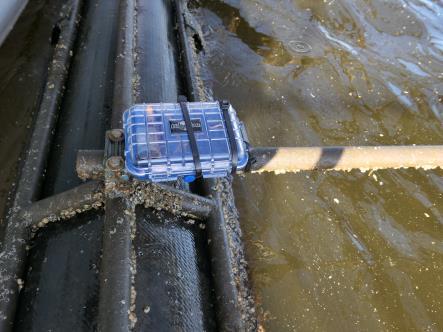

8 Saaliskalojen kirjaus rysäparivertailun rysistä (4 kpl) jokaisessa koennassa 6 kk seurantajakson ajan Lämpötilaloggerit karkotinhankkeen rysäparivertailun PU-rysissä -> Lämpötilan vaikutus eri kalalajien saaliisiin Kalastaja Mikael Lindholm

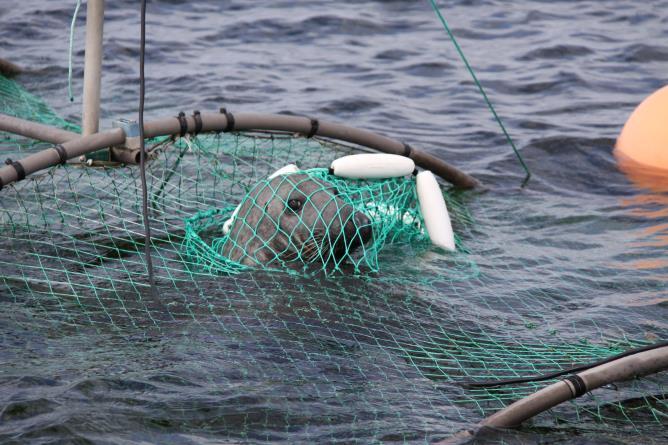

9 Hylkeenpyyntilaitteet asennettu molempien vertailurysäparien PU-rysiin joissa hyljekarkotin Varmennuskeino vanhojen, kuurojen yksilöiden tai muusta syystä rysään mahdollisesti uineiden hallien todentamiseksi. Halleja havaittu vuonna 2018 rysien äärellä 6 kk seurantajakson aikana erittäin vähän aiempiin vuosiin verrattuna. Aineiston analysointi vielä kesken, hanketta jatketaan ensi vuonna. Kalastajan mielestä karkotin on tasannut saalisvaihteluita. Luke, Esa Lehtonen

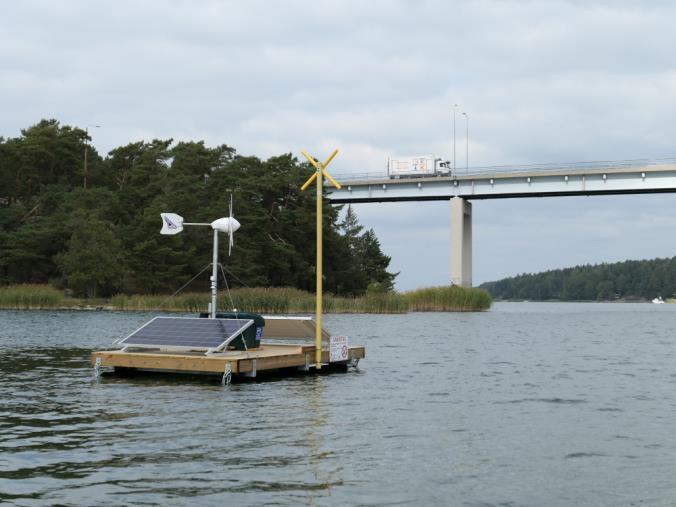

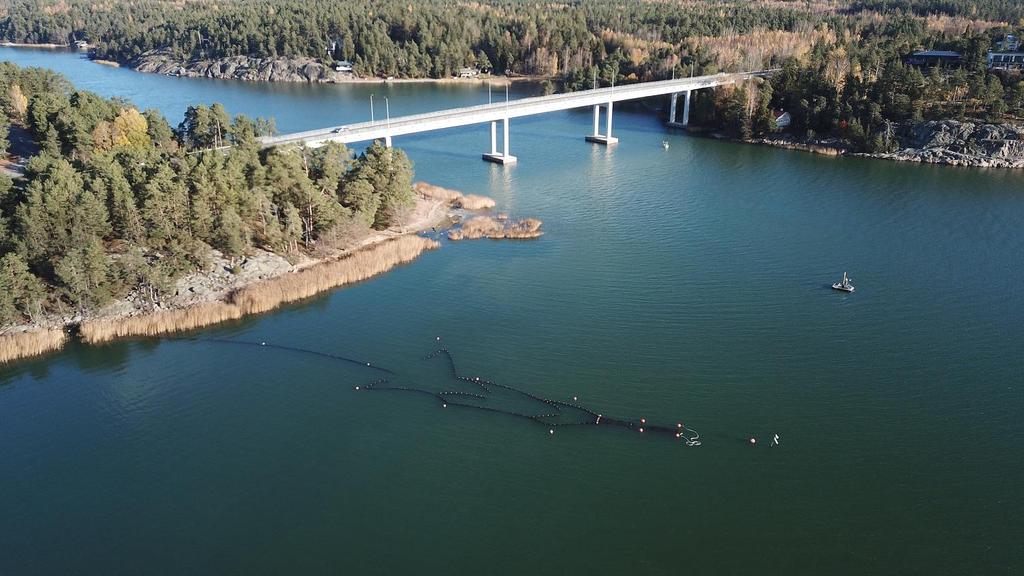

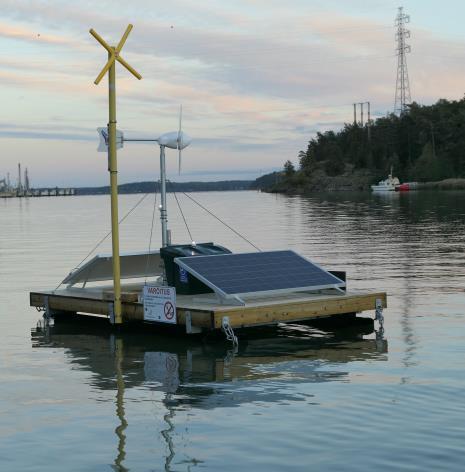

10 HYLJEVAPAAN PYYNTIALUEEN MUODOSTAMINEN Luke, Esa Lehtonen PU-rysä ja hyljekarkotinlautta Naantalin aukolle johtavan Särkänsalmen sillan suulla

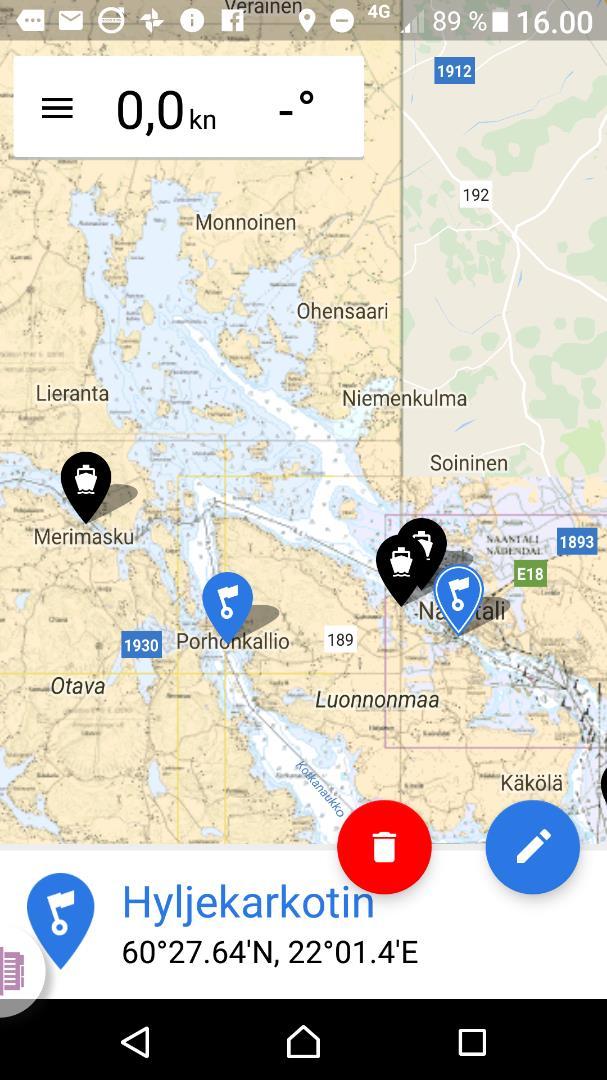

11 Hyljekarkotinten testaus Naantalin alueella Kolme hyljekarkotinta samanaikaisesti käytössä Naantalin aukolle johtavien kapeiden salmien ( m) suualueilla Hyljevapaa pyyntialue Startti syyskuun alussa 2018 Samanlaiset uuden-teknologian karkottimet kuin Suomenlahdella Hyljevapaa alue Ei todettu vaikutusta kalojen käyttäytymiseen Mahdollisten hyljehavaintojen ja vahinkojen seuranta verkkokalastajien yhteistyönä Hyljevapaalla alueella

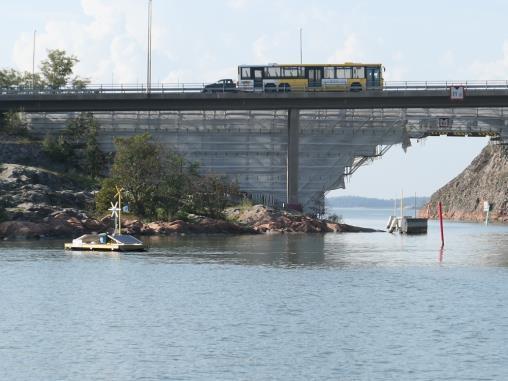

12 Luke, Esa Lehtonen Särkänsalmen karkotin Merimaskun kirkkosalmen karkotin Naantalinsalmen Raumakarin karkotin Ankkurointi väyläalueiden ulkopuolelle Sijaintitiedot Liikenneviraston Tiedonantoja merenkulkijoille nettisivuilla Keltaiset erikoismerkit, led-valot, tutkaheijastimet

13 Hyljekarkottimen korkeataajuisen äänen voimakkuusmittaus hydrofonilaitteistolla 50 m ja 500 m etäisyyksiltä laitteesta (äänidemo) 50 m etäisyydellä karkottimesta 500 m etäisyydellä karkottimesta Naantalinsalmen jyrkät rantakalliot heijastavat karkotinääntä tehokkaasti 13

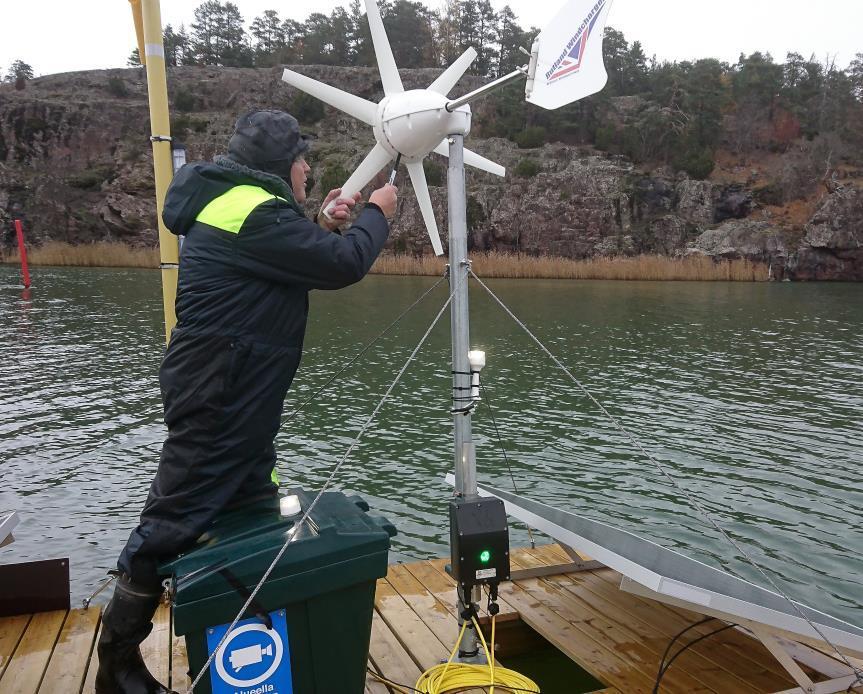

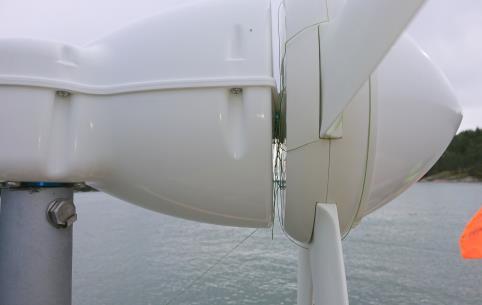

14 Naantalinsalmen hyljekarkotinlautan tuuligeneraattoriin sotkeutuneet heittokalastajien siimat aiheuttaneet roottorin toimintahäiriöitä

15 Prizztech Oy, Mari Antikainen Luke, Esa Lehtonen HYLJEDETEKTORI Luke, Esa Lehtonen Luke, Esa Lehtonen Heikki Salokangas Uutta teknologiaa hylkeiden havaitsemiseen (sonar, hydrofonisovellukset) ja karkotinlaitteiden (AHD) käynnistämiseksi: Hankkeen toteuttajayritys: ProtoRhino Oy Yhteistyötä Prizztech Oy / laitesuunnittelijoiden kanssa, kalastajat mukana laitetestauksessa, kenttäkokeet aloitettu syksyllä 2018 Porissa + Karkotin kytkeytyy päälle vain kun hylje rysän lähellä -> Estetään hylkeiden tottuminen karkottimen ääniärsykkeeseen + Tieto kännykkään hylkeiden vierailusta rysällä

16 Ongelmayksilöiden poisto pyyntialueilta Ongelmayksilöiden tehokas poisto rysillä vähentää hylkeitä koko pyyntialueella ja auttaa siten myös muita pyyntimuotoja!

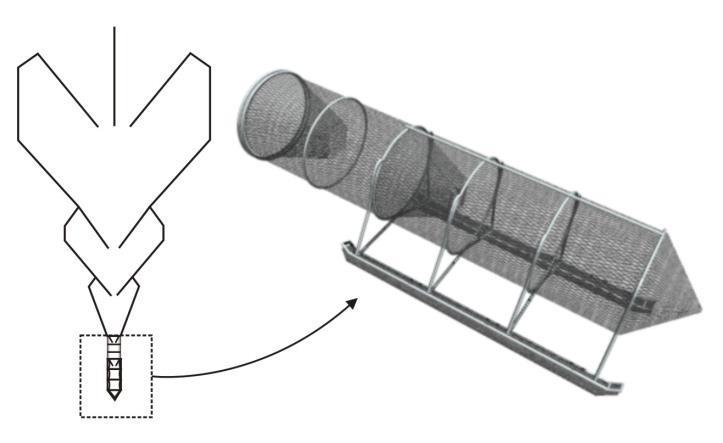

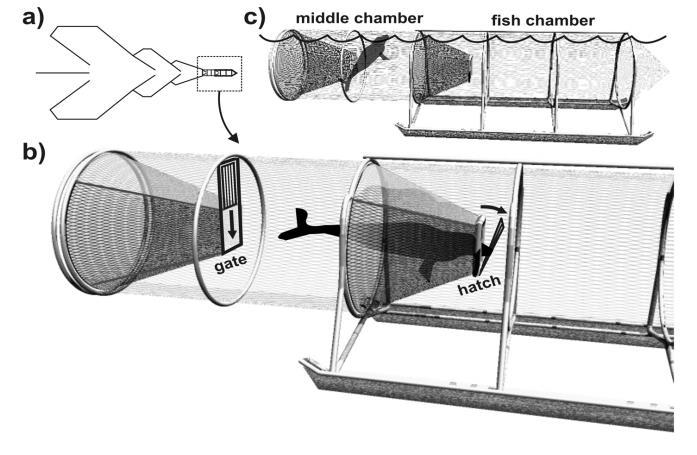

17 GSM-viesti hylkeestä pyydyksessä. Uuden teknologian GSM laite (pitkä toiminta-aika ilman akun latausta) Ongelmayksilöiden kohdennettu & tehostettu pyynti hallien elävänäpyyntimenetelmällä ponttonirysillä sekä vannerysillä. Menetelmäkehitys ja laajennettu testaus, 10 pyyntilaitetta kalastajien PUrysiin (Selkämeri, Saaristomeri, Suomenlahti) Halleja mm. hylkeenkäsittelykurssien ja tutkimuksen tarpeisiin Menetelmän jatkokehitys 2019: Ponttonirysissä halli ohjataan erilliseen pyyntilaiteosaan, jotta kalastus voi jatkua vaikka hylje pyydyksessä

18 Hylkeenpyyntilaitteiden asennus yhteistyönä kalastajien PU-rysiin. Luke, Esa Lehtonen Uusien rakenneratkaisujen testaus

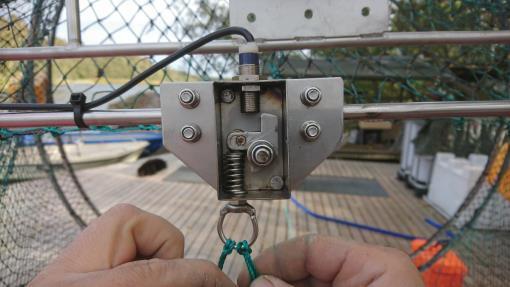

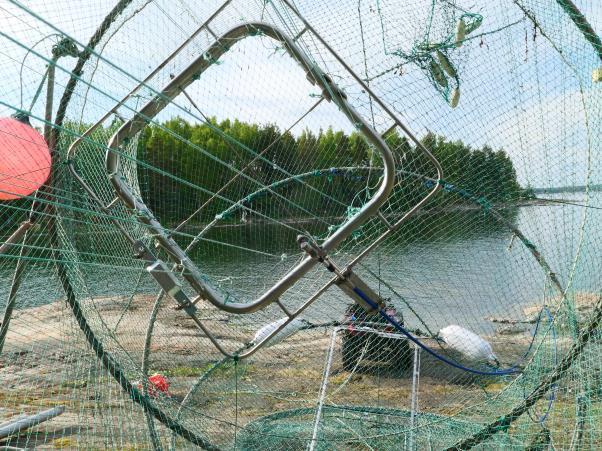

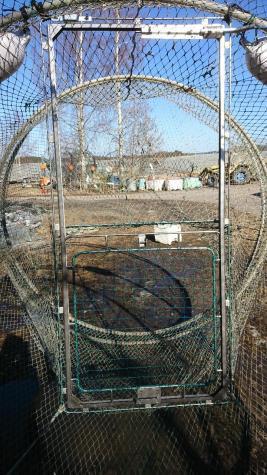

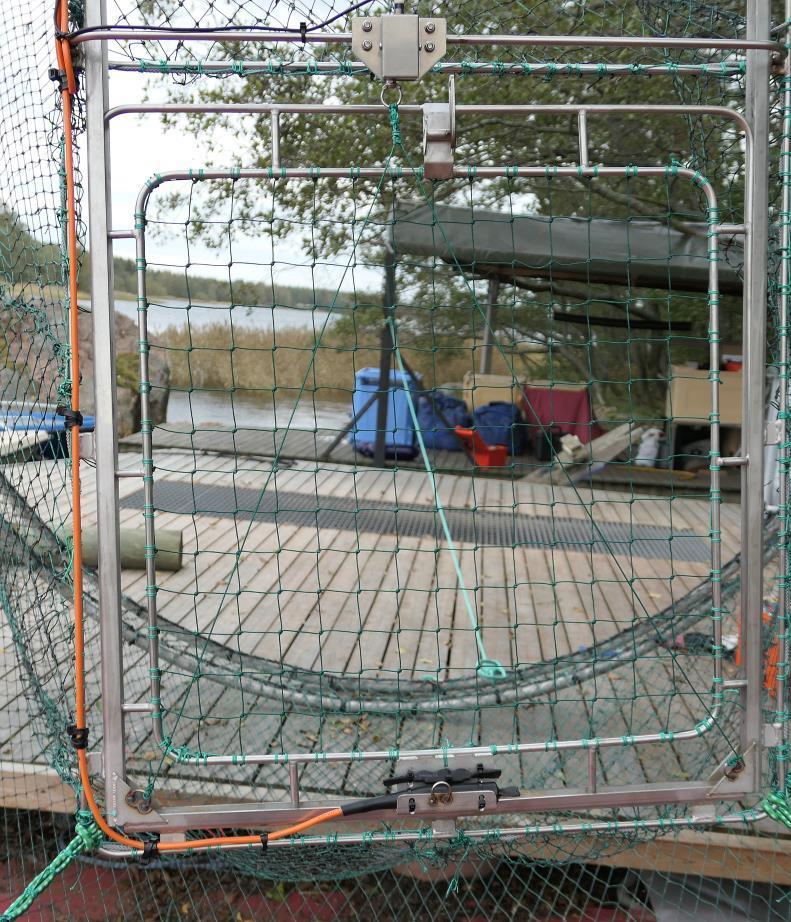

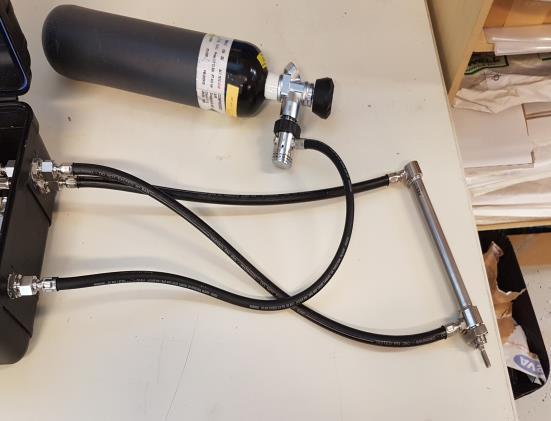

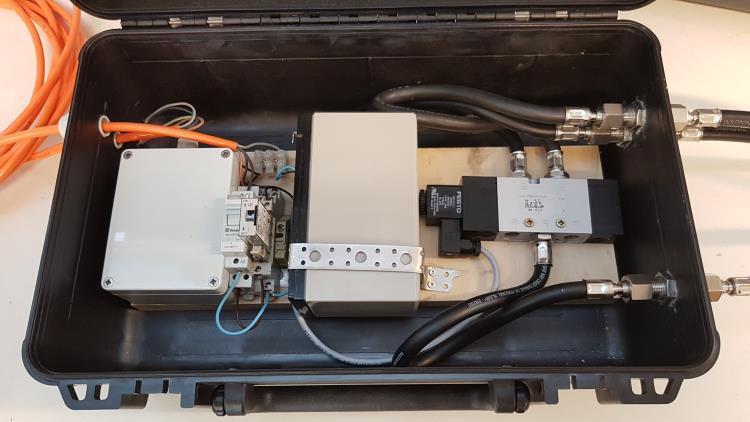

19 PAINEILMATOIMINEN HYLKEENPYYNTILAITE Liitettävissä pyyntilaitteen kalteriporttiin Kun hylje ui rysän välipesään, järjestelmä aktivoituu ja portti sulkeutuu Tekstiviesti kännykkään kun portti lauennut -> hallin nopea poisto rysästä, kalastus jatkuu

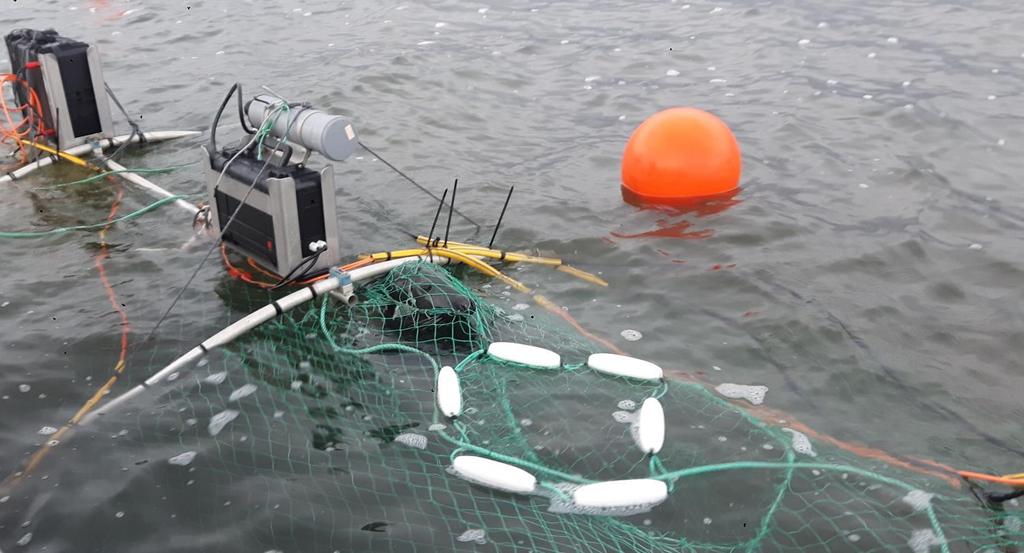

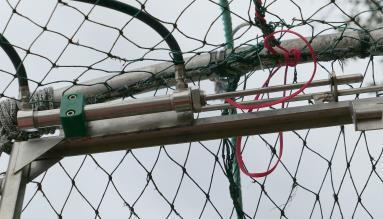

20 Jarno Aaltonen Ensimmäinen harmaahylje saatu Raumalla paineilmatoimisella pyyntilaitteella

21

22 Luke, Esa Lehtonen + Korvaa ponttonirysän peränielun tuplakalterilaukaisimen + Nyt pelkkä hylkeen käynti välipesässä riittää aiheuttamaan laukaisun

23

24

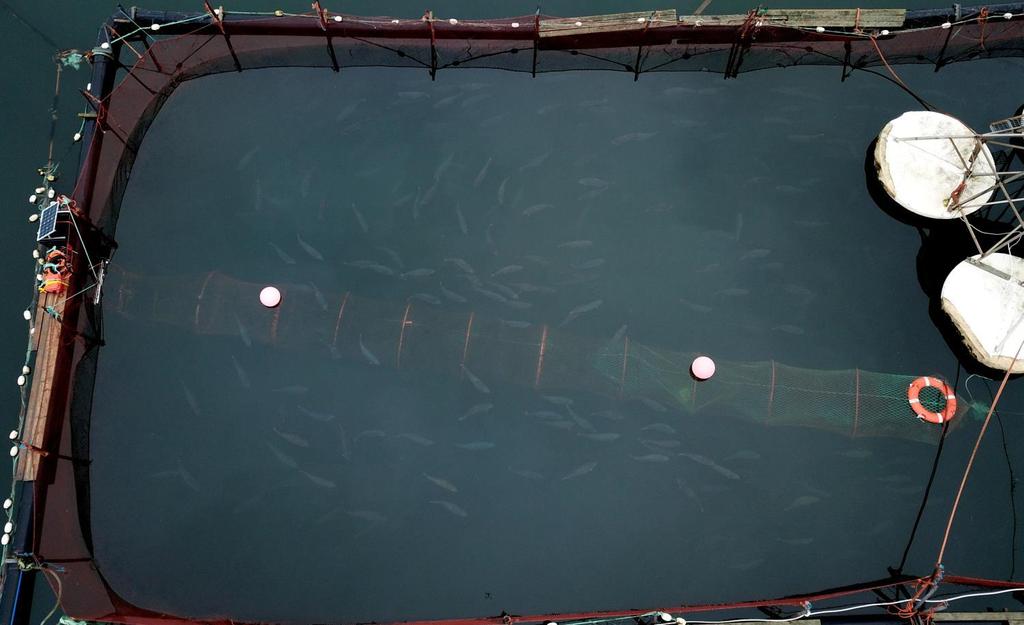

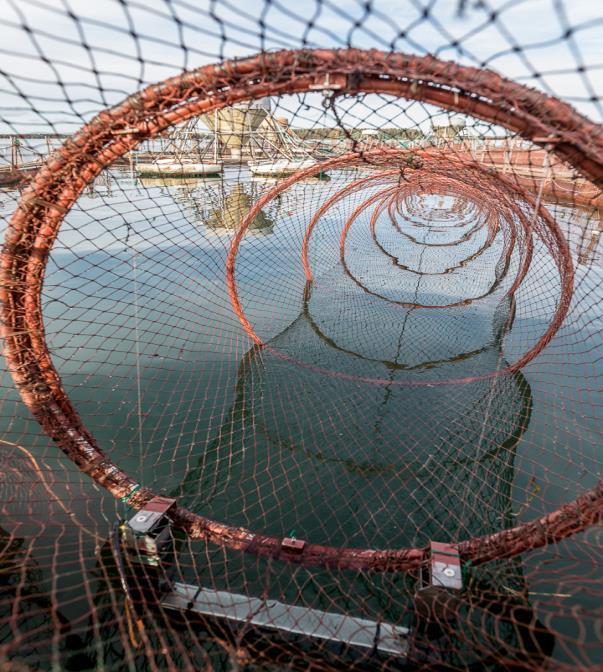

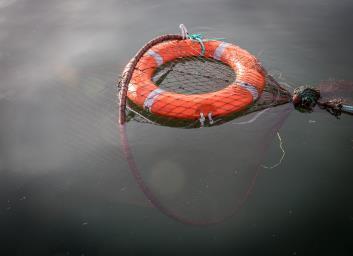

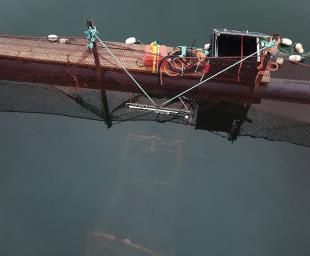

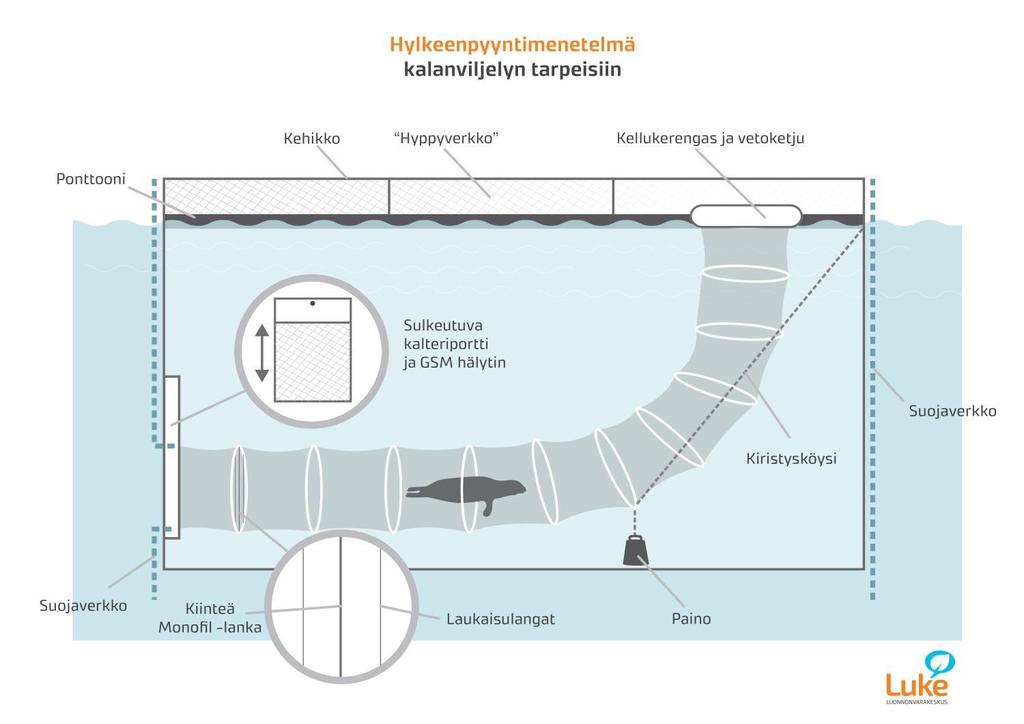

25 Hylkeenpyyntimenetelmä kalanviljelyn tarpeisiin Luke, Esa Lehtonen Pilottihanke KalaValtanen Oy:n yhteistyönä Luvialla

26 26

27 27

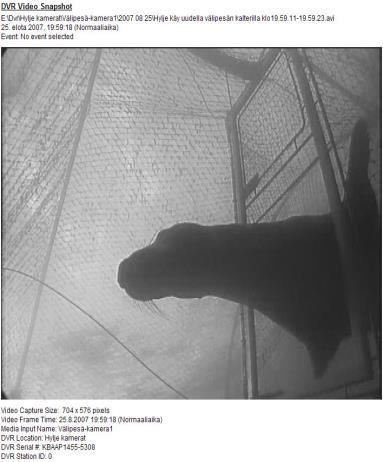

28 Hylkeiden vierailuja pyyntilaitteen kalterin suulla (datalogger) 28

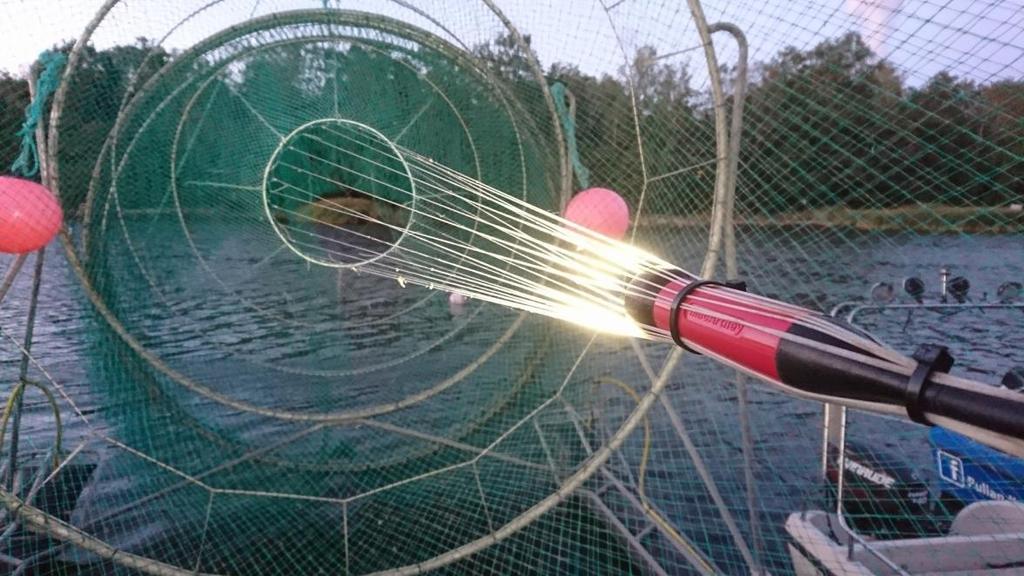

29 Led-valo rysän perässä

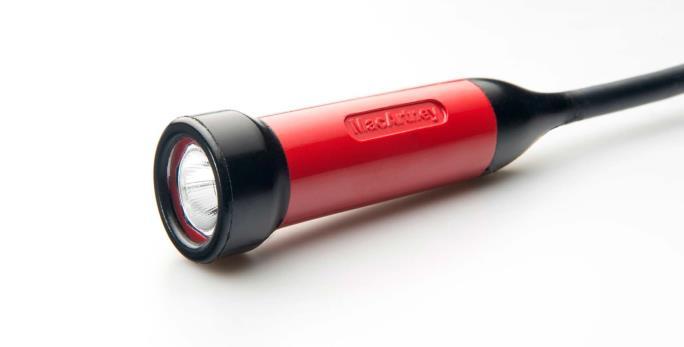

30 Luxus PUR kompakti LED-valaisin_ MacArtney PUR (polyuretaani) kotelossa. Huoltovapaa. Kestävä. Voidaan käyttää niin vedessä kuin maallakin. Valaisin SubConn MCIL3M-liittimellä. Saalisvertailu PU-rysillä, 3 kalastajaa (start 9 / 2018) Seuranta edelleen käynnissä, tuloksia ei vielä käytettävissä Jännite 24VDC Kulutus 6.5W Valoteho 440Lm, > K Valonsäätö / himmennys 0-5VDC, Valokeila ilmassa 65. Vedessä 50. Paino ilmassa 250gr, vedessä 160gr. Vesitiiveys 200 m, painetesti 50bar. ARWELL-TEKNIIKKA OY,

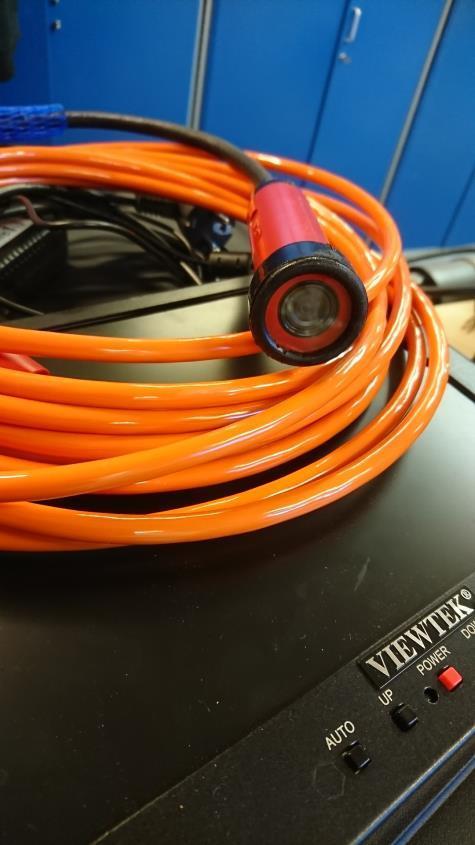

31 RYSÄNPERÄN SAALISLASKURI / DETEKTORI - PILOTTITESTIT 2019 Rysänperän kalteriportin optinen detektori, jolla havaitaan miten paljon ja minkä kokoisia kaloja ui rysänperään (lajitunnistus mahdollinen) + Kalastajalle reaaliaikainen saalismäärätieto mm. kalanostajia varten + Vältetään turhat koentakäynnit (etenkin kaukana sijaitsevat rysät) + Laitteisto ei riippuvainen sääolosuhteista (valo, veden sameus) Luke, Esa Lehtonen 31

32 Hylkeiden vahtikoira verkkokalastukseen?? Idea-asteella Itseohjautuva laite; verkkojadassa sensorit, jotka ohjaavat laitteen liikkeitä Kehitetään seuraavalla rahoitusjaksolla, jos edellytyksiä on Tarvitaan yhteinen aivoriihi kalastajien ja teknologia-yritysten kanssa Laitteelle tarvitaan globaalit markkinat - ongelmat ovat globaaleja. 32

33 Sähkökäyttöinen älykäs kalastusvene? Mahdollistaa äänettömyyden, tärinättömyyden, energian säästön, vähäisemmän huollon, jne Tarvitaan eri osaamisalueiden yhdistämistä (IoT, tekoäly, robotiikka, sähkömoottorit, kalastus ja veneenrakennus) Useita protoja jo kehitteillä eri puolilla Eurooppaa Hybridi-ratkaisut välivaihe 33

34 Pyydystekniikan kehittämisessä keskeisintä kalastajien omat ideat ja tarpeet. Innovaatio-ohjelmassa ei kehitetä uutta teknologiaa ilman elinkeinon yhteisymmärrystä ja hyväksyntää tarpeesta!

35 KIITOS Luke, Esa Lehtonen
