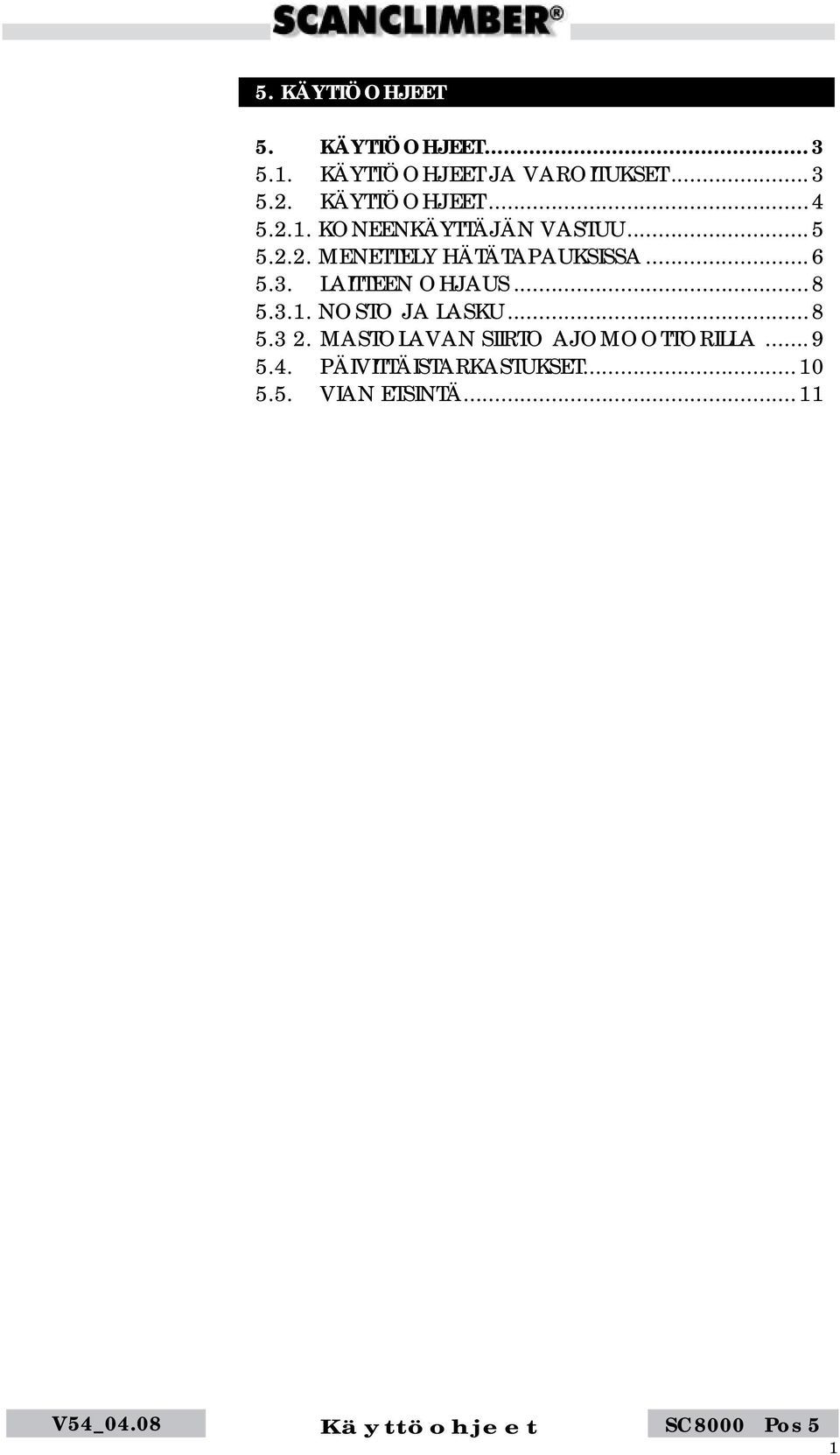

1 5. KÄYTTÖOHJEET 5. KÄYTTÖOHJEET KÄYTTÖOHJEET JA VAROITUKSET KÄYTTÖOHJEET KONEENKÄYTTÄJÄN VASTUU MENETTELY HÄTÄTAPAUKSISSA LAITTEEN OHJAUS NOSTO JA LASKU MASTOLAVAN SIIRTO AJOMOOTTORILLA PÄIVITTÄISTARKASTUKSET VIAN ETSINTÄ

2 2 Käyttöohjeet V54_04.08

3 5. KÄYTTÖOHJEET 5.1. KÄYTTÖOHJEET JA VAROITUKSET - Käyttäjän tulee olla koulutettu ja valtuutettu laitteen käyttöön. - Käyttäjän tulee olla tutustunut käyttöohjeisiin. - Käyttäjän tulee noudattaa turvaohjeita. - Käyttäjän tulee tarkastaa maaperän kantavuus. - Tue laite huolellisesti tukijalkojen avulla ja lukitse tukijalat tapeilla. - Käytä aina puisia tukijalkojen aluslevyjä. - Säädä mastolava sekä vaaka- että pystytasossa. - Suorita päivittäistarkastukset, kts Testaa äänimerkkilaite ennen työn alkua. - Älä ylitä kuormitusta tai korkeusrajaa. - Tarkasta kuormituksen jakauma. - Kuorma ei saa olla kaiteitten ulkopuolella. - Älä käytä mastolavaa kun tuulennopeus ylittää - 12,7 m/s vapaastiseisova laite - 15,5 m/s ankkuroitu laite - Kaiteita käytettävä aina, varmista kaiteiden ja mastosuojan kiinnitykset. - Huomioi käyttölämpötila. - Älä kurkottele kaiteiden ylitse. - Älä käytä tikkaita tai telineitä lavatasolla. - Varo työlavan läheisyydessä olevia sähkölinjoja. - Varo muita mahdollisia esteitä työskentelyalueella. - Älä käytä viallista laitetta. - Älä käytä laitetta jos et tunne olevasi fyysisesti kunnossa. - Raportoi havaitsemasi puutteet/viat. - Estä työlavan asiaton käyttö. - Huolehdi riittävästä työalueen valaistuksesta. 3

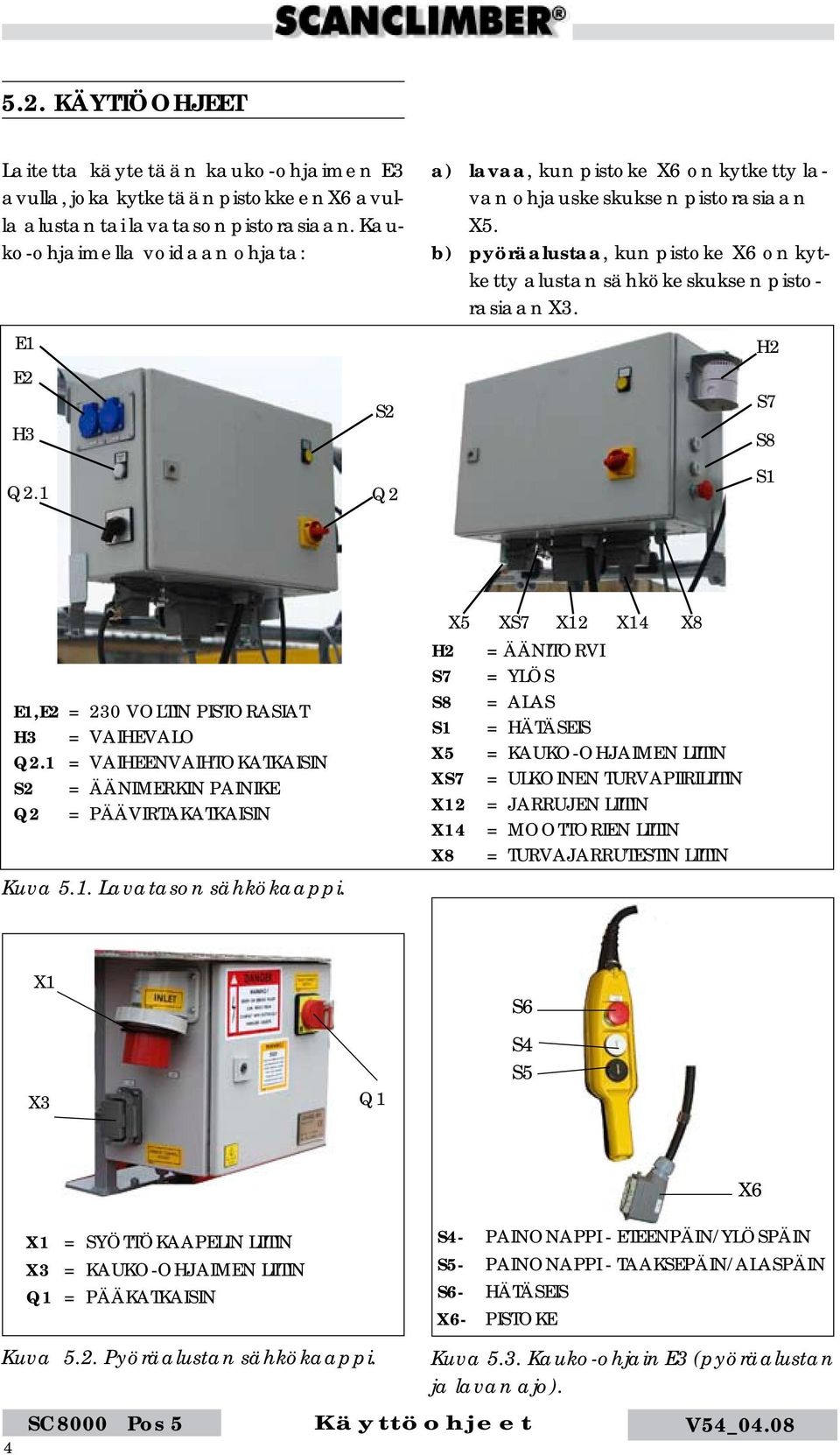

4 5.2. KÄYTTÖOHJEET Laitetta käytetään kauko-ohjaimen E3 avulla, joka kytketään pistokkeen X6 avulla alustan tai lavatason pistorasiaan. Kauko-ohjaimella voidaan ohjata: E1 E2 H3 S2 a) lavaa, kun pistoke X6 on kytketty lavan ohjauskeskuksen pistorasiaan X5. b) pyöräalustaa, kun pistoke X6 on kytketty alustan sähkökeskuksen pistorasiaan X3. H2 S7 S8 Q2.1 Q2 S1 E1,E2 = 230 VOLTIN PISTORASIAT H3 = VAIHEVALO Q2.1 = VAIHEENVAIHTOKATKAISIN S2 = ÄÄNIMERKIN PAINIKE Q2 = PÄÄVIRTAKATKAISIN Kuva 5.1. Lavatason sähkökaappi. X5 XS7 X12 X14 X8 H2 = ÄÄNITORVI S7 = YLÖS S8 = ALAS S1 = HÄTÄSEIS X5 = KAUKO-OHJAIMEN LIITIN XS7 = ULKOINEN TURVAPIIRILIITIN X12 = JARRUJEN LIITIN X14 = MOOTTORIEN LIITIN X8 = TURVAJARRUTESTIN LIITIN X1 X3 Q1 S6 S4 S5 X6 Kuva 5.2. Pyöräalustan sähkökaappi. 4 X1 = SYÖTTÖKAAPELIN LIITIN X3 = KAUKO-OHJAIMEN LIITIN Q1 = PÄÄKATKAISIN Käyttöohjeet S4- PAINONAPPI - ETEENPÄIN/YLÖSPÄIN S5- PAINONAPPI - TAAKSEPÄIN/ALASPÄIN S6- HÄTÄSEIS X6- PISTOKE Kuva 5.3. Kauko-ohjain E3 (pyöräalustan ja lavan ajo). V54_04.08

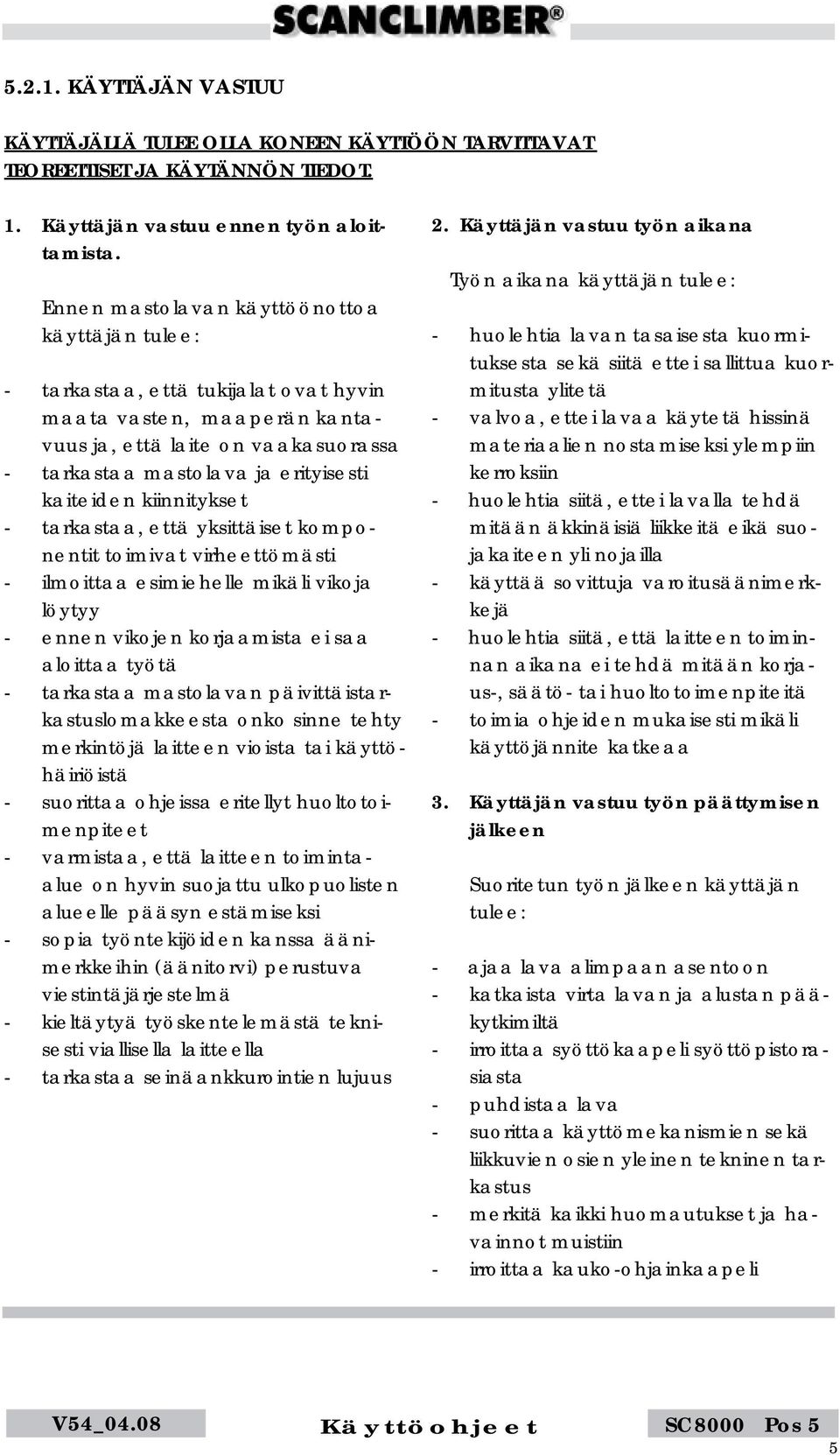

5 KÄYTTÄJÄN VASTUU KÄYTTÄJÄLLÄ TULEE OLLA KONEEN KÄYTTÖÖN TARVITTAVAT TEOREETTISET JA KÄYTÄNNÖN TIEDOT. 1. Käyttäjän vastuu ennen työn aloittamista. Ennen mastolavan käyttöönottoa käyttäjän tulee: - tarkastaa, että tukijalat ovat hyvin maata vasten, maaperän kantavuus ja, että laite on vaakasuorassa - tarkastaa mastolava ja erityisesti kaiteiden kiinnitykset - tarkastaa, että yksittäiset komponentit toimivat virheettömästi - ilmoittaa esimiehelle mikäli vikoja löytyy - ennen vikojen korjaamista ei saa aloittaa työtä - tarkastaa mastolavan päivittäistarkastuslomakkeesta onko sinne tehty merkintöjä laitteen vioista tai käyttöhäiriöistä - suorittaa ohjeissa eritellyt huoltotoimenpiteet - varmistaa, että laitteen toimintaalue on hyvin suojattu ulkopuolisten alueelle pääsyn estämiseksi - sopia työntekijöiden kanssa äänimerkkeihin (äänitorvi) perustuva viestintäjärjestelmä - kieltäytyä työskentelemästä teknisesti viallisella laitteella - tarkastaa seinäankkurointien lujuus 2. Käyttäjän vastuu työn aikana Työn aikana käyttäjän tulee: - huolehtia lavan tasaisesta kuormituksesta sekä siitä ettei sallittua kuormitusta ylitetä - valvoa, ettei lavaa käytetä hissinä materiaalien nostamiseksi ylempiin kerroksiin - huolehtia siitä, ettei lavalla tehdä mitään äkkinäisiä liikkeitä eikä suojakaiteen yli nojailla - käyttää sovittuja varoitusäänimerkkejä - huolehtia siitä, että laitteen toiminnan aikana ei tehdä mitään korjaus-, säätö- tai huoltotoimenpiteitä - toimia ohjeiden mukaisesti mikäli käyttöjännite katkeaa 3. Käyttäjän vastuu työn päättymisen jälkeen Suoritetun työn jälkeen käyttäjän tulee: - ajaa lava alimpaan asentoon - katkaista virta lavan ja alustan pääkytkimiltä - irroittaa syöttökaapeli syöttöpistorasiasta - puhdistaa lava - suorittaa käyttömekanismien sekä liikkuvien osien yleinen tekninen tarkastus - merkitä kaikki huomautukset ja havainnot muistiin - irroittaa kauko-ohjainkaapeli 5

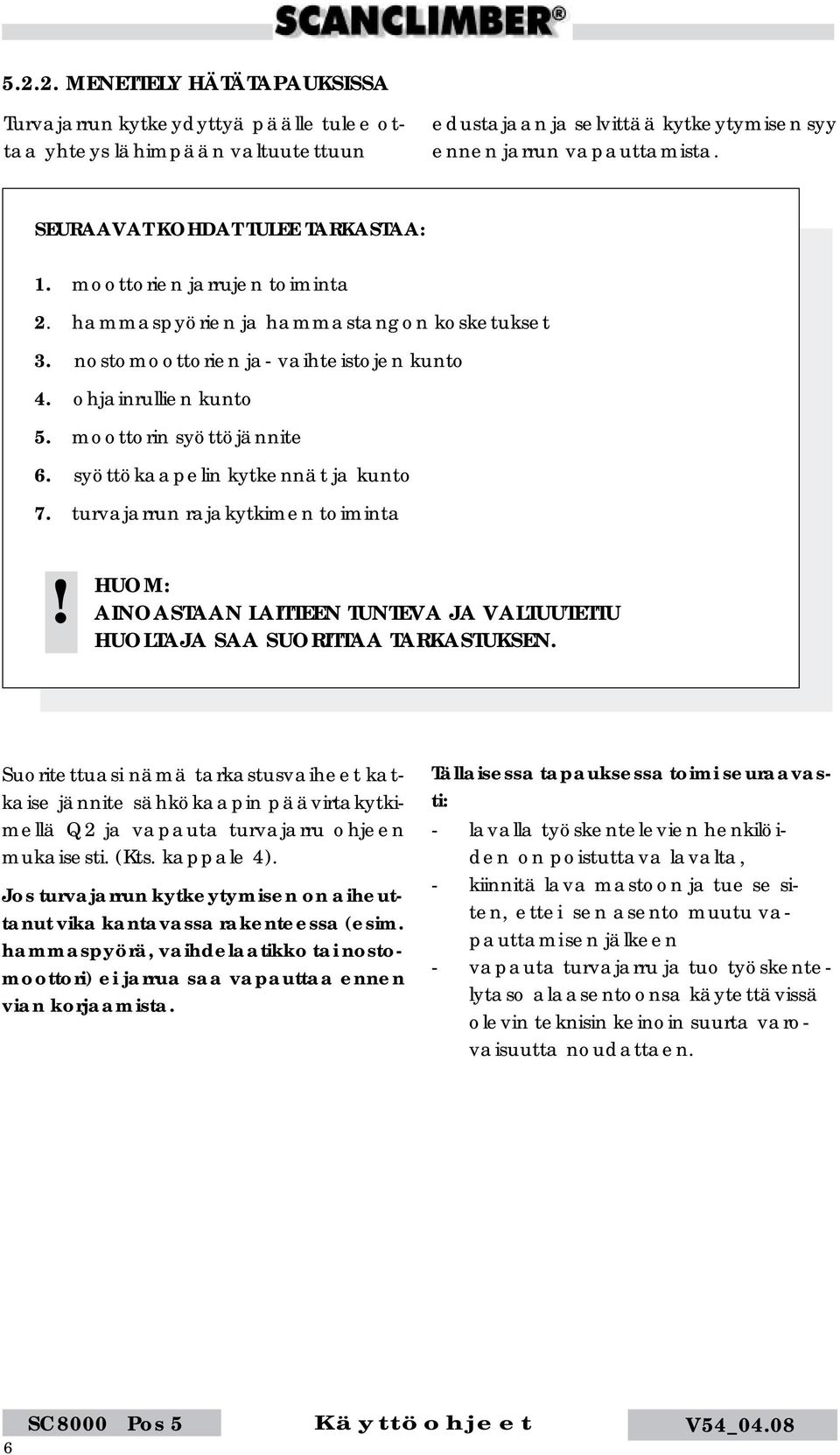

6 MENETTELY HÄTÄTAPAUKSISSA Turvajarrun kytkeydyttyä päälle tulee ottaa yhteys lähimpään valtuutettuun edustajaan ja selvittää kytkeytymisen syy ennen jarrun vapauttamista. SEURAAVAT KOHDAT TULEE TARKASTAA: 1. moottorien jarrujen toiminta 2. hammaspyörien ja hammastangon kosketukset 3. nostomoottorien ja- vaihteistojen kunto 4. ohjainrullien kunto 5. moottorin syöttöjännite 6. syöttökaapelin kytkennät ja kunto 7. turvajarrun rajakytkimen toiminta! HUOM: AINOASTAAN LAITTEEN TUNTEVA JA VALTUUTETTU HUOLTAJA SAA SUORITTAA TARKASTUKSEN. Suoritettuasi nämä tarkastusvaiheet katkaise jännite sähkökaapin päävirtakytkimellä Q2 ja vapauta turvajarru ohjeen mukaisesti. (Kts. kappale 4). Jos turvajarrun kytkeytymisen on aiheuttanut vika kantavassa rakenteessa (esim. hammaspyörä, vaihdelaatikko tai nostomoottori) ei jarrua saa vapauttaa ennen vian korjaamista. Tällaisessa tapauksessa toimi seuraavasti: - lavalla työskentelevien henkilöiden on poistuttava lavalta, - kiinnitä lava mastoon ja tue se siten, ettei sen asento muutu vapauttami sen jälkeen - vapauta turvajarru ja tuo työskentelytaso alaasentoonsa käytettävissä olevin teknisin keinoin suurta varovaisuutta noudattaen. 6 Käyttöohjeet V54_04.08

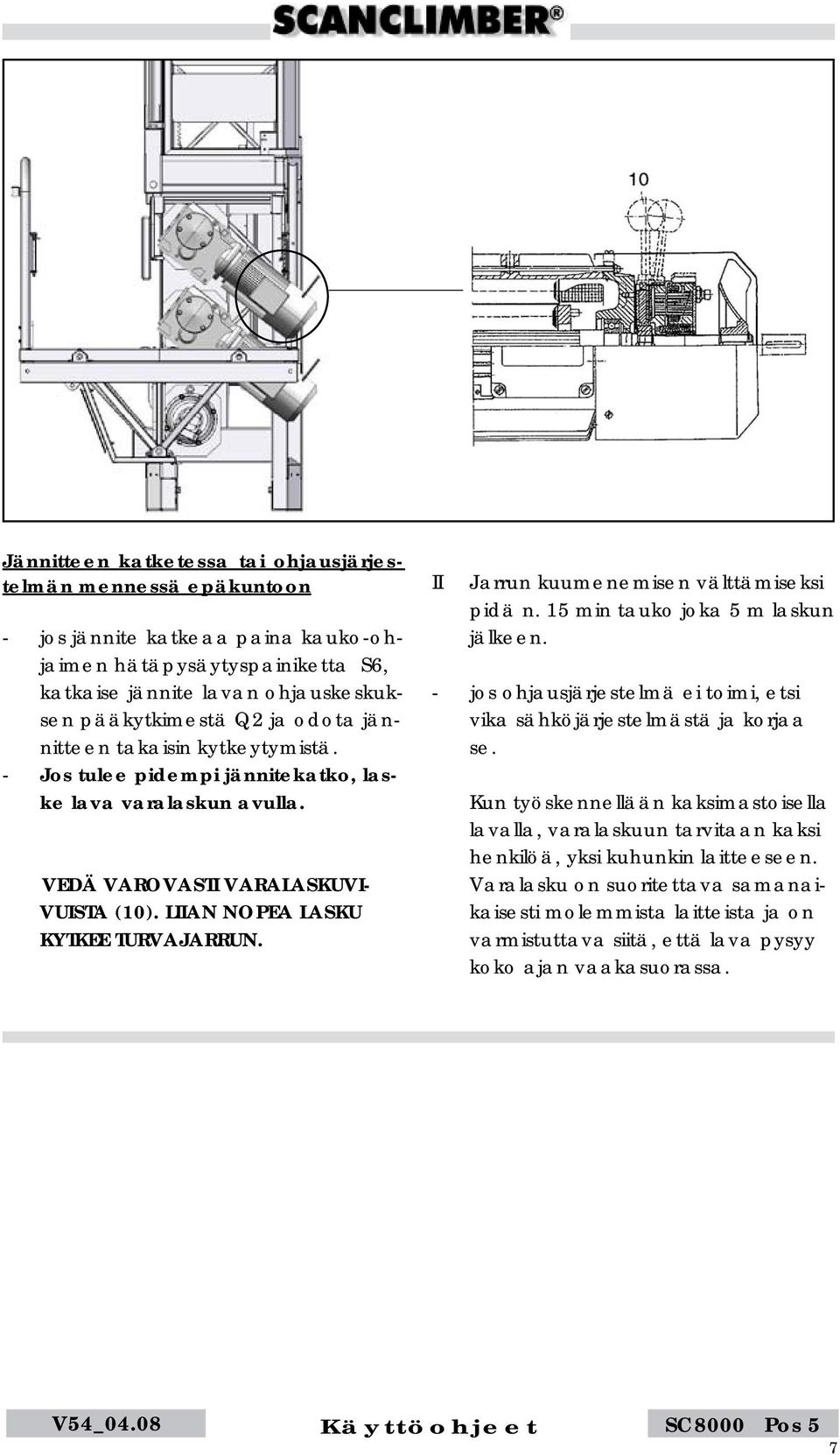

7 Kuva 5.4. Hätälaskujärjestelmä. Jännitteen katketessa tai ohjausjärjestelmän mennessä epäkuntoon - jos jännite katkeaa paina kauko-ohjaimen hätäpysäytyspainiketta S6, katkaise jännite lavan ohjauskeskuksen pääkytkimestä Q2 ja odota jännitteen takaisin kytkeytymistä. - Jos tulee pidempi jännitekatko, laske lava varalaskun avulla. VEDÄ VAROVASTI VARALASKUVI- VUISTA (10). LIIAN NOPEA LASKU KYTKEE TURVAJARRUN. II Jarrun kuumenemisen välttämiseksi pidä n. 15 min tauko joka 5 m laskun jälkeen. - jos ohjausjärjestelmä ei toimi, etsi vika sähköjärjestelmästä ja korjaa se. Kun työskennellään kaksimastoisella lavalla, varalaskuun tarvitaan kaksi henkilöä, yksi kuhunkin laitteeseen. Varalasku on suoritettava samanaikaisesti molemmista laitteista ja on varmistuttava siitä, että lava pysyy koko ajan vaakasuorassa. 7

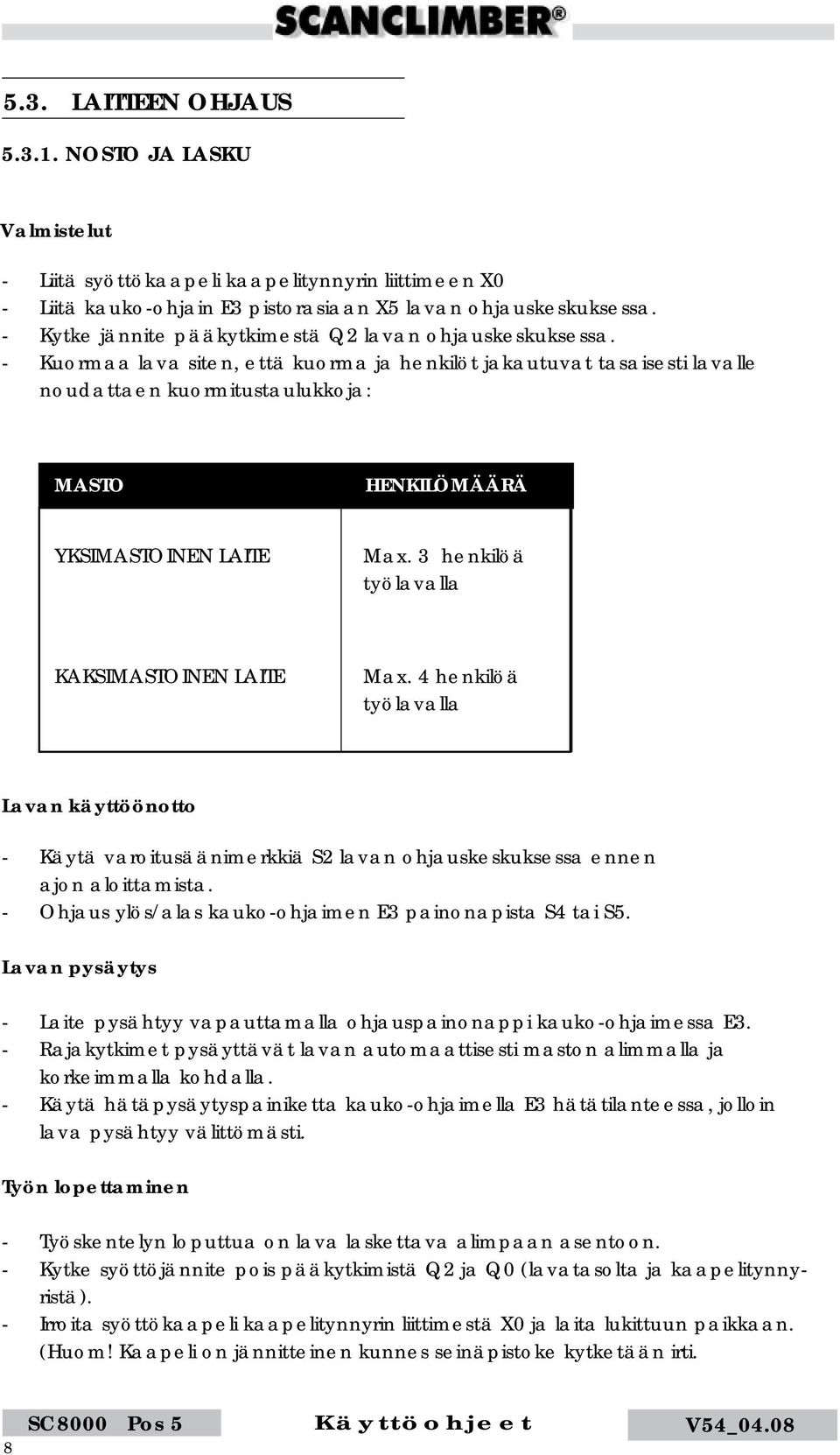

8 5.3. LAITTEEN OHJAUS NOSTO JA LASKU Valmistelut - Liitä syöttökaapeli kaapelitynnyrin liittimeen X0 - Liitä kauko-ohjain E3 pistorasiaan X5 lavan ohjauskeskuksessa. - Kytke jännite pääkytkimestä Q2 lavan ohjauskeskuksessa. - Kuormaa lava siten, että kuorma ja henkilöt jakautuvat tasaisesti lavalle noudattaen kuormitustaulukkoja: MASTO HENKILÖMÄÄRÄ YKSIMASTOINEN LAITE Max. 3 henkilöä työlavalla KAKSIMASTOINEN LAITE Max. 4 henkilöä työlavalla Lavan käyttöönotto - Käytä varoitusäänimerkkiä S2 lavan ohjauskeskuksessa ennen ajon aloittamista. - Ohjaus ylös/alas kauko-ohjaimen E3 painonapista S4 tai S5. Lavan pysäytys - Laite pysähtyy vapauttamalla ohjauspainonappi kauko-ohjaimessa E3. - Rajakytkimet pysäyttävät lavan automaattisesti maston alimmalla ja korkeimmalla kohdalla. - Käytä hätäpysäytyspainiketta kauko-ohjaimella E3 hätätilanteessa, jolloin lava pysähtyy välittömästi. Työn lopettaminen - Työskentelyn loputtua on lava laskettava alimpaan asentoon. - Kytke syöttöjännite pois pääkytkimistä Q2 ja Q0 (lavatasolta ja kaapelitynnyristä). - Irroita syöttökaapeli kaapelitynnyrin liittimestä X0 ja laita lukittuun paikkaan. (Huom! Kaapeli on jännitteinen kunnes seinäpistoke kytketään irti. 8 Käyttöohjeet V54_04.08

9 5.3.2 MASTOLAVAN SIIRTO AJOMOOTTORILLA (LISÄVARUSTE) Siirto työmaalla seuraavaan työkohteeseen voidaan suorittaa, kun korkeintaan kolme (3) mastojaskoa on alustalla ja lava on laskettu alimpaan asentoonsa. Siirron voi suorittaa kaksi (2) henkilöä. Seuraavat toimenpiteet pitää suorittaa: - Liitä syöttökaapeli alustan ohjasukeskuksen pistorasiaan X1, - Liitä kauko-ohjain E3 pistorasiaan X3 alustan ohjauskeskuksessa. - Kytke pääkytkin Q1 alustan ohjauskeskuksessa. - Aja haluttuun suuntaan painamalla painonappia kauko-ohjaimessa. - Hätäpysäytys-painonapista (S6) kauko-ohjaimessa alusta pysähtyy.! HUOM! SIIRROSSA ON TARPEEN KAKSI HENKILÖÄ. TOINEN AJAA LAITETTA KAUKO-OHJAIMEN AVULLA JA TOINEN OHJAA VETOAISAN AVULLA. HUOM! LAITETTA HINATTAESSA TULEE AJOKYTKIMEN OLLA VAPAALLA. KYTKIN- VIPU KYTKINVIVUN ASENNOT ALUSTAN AJO HINAUS Kuva 5.4. Pyöräalustan ajolaite ja kytkinvivun asennot.! VAROITUS: AJOLAITTEEN KYTKIMEN OLLESSA HINAUSASENNOSSA, EIVÄT ALUSTAN JARRUT TOIMI! 9

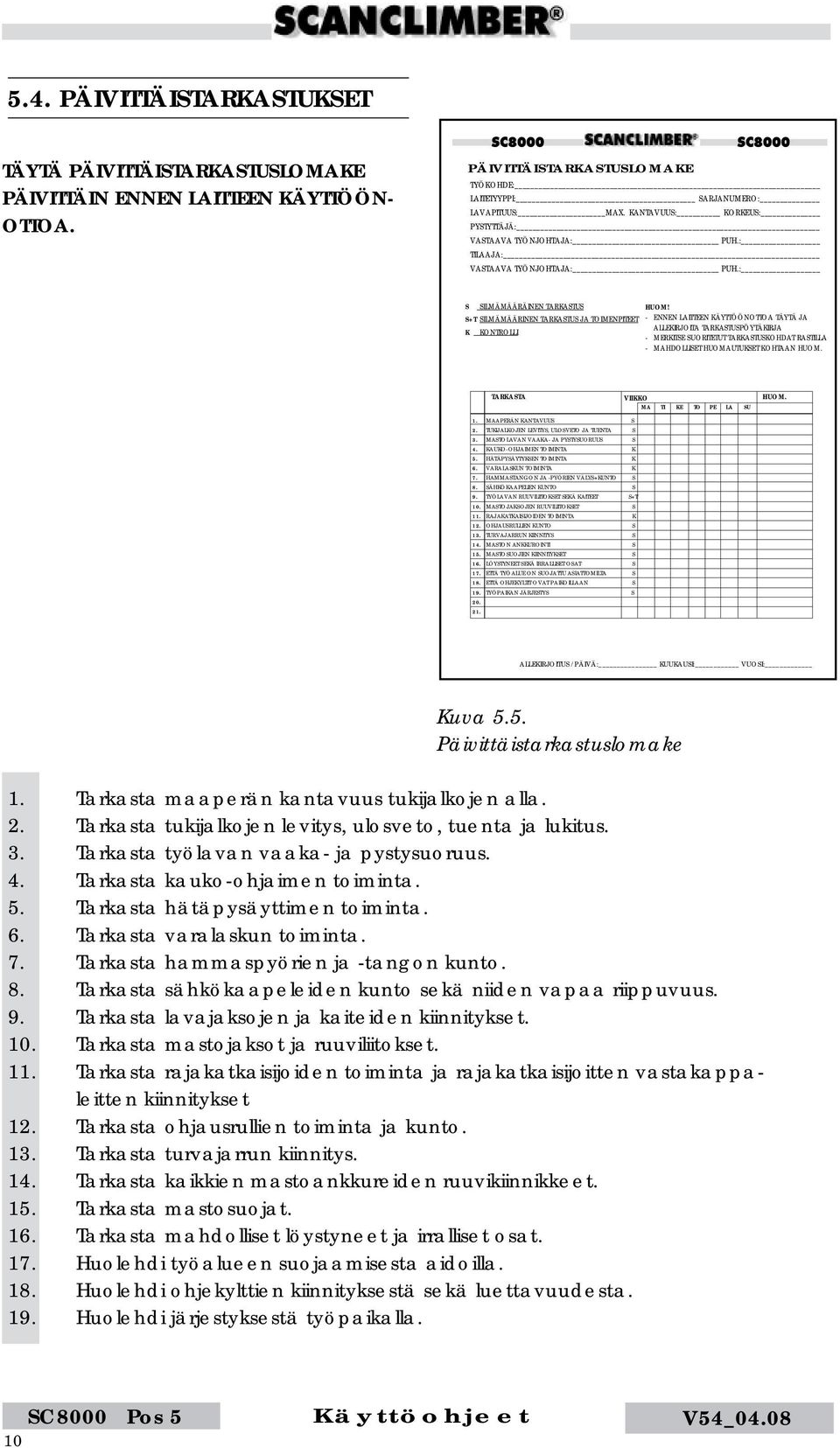

10 5.4. PÄIVITTÄISTARKASTUKSET TÄYTÄ PÄIVITTÄISTARKASTUSLOMAKE PÄIVITTÄIN ENNEN LAITTEEN KÄYTTÖÖN- OTTOA. SC8000 PÄIVITTÄISTARKASTUSLOMAKE SC8000 TYÖKOHDE: LAITETYYPPI: SARJANUMERO: LAVAPITUUS: MAX. KANTAVUUS: KORKEUS: PYSTYTTÄJÄ: VASTAAVA TYÖNJOHTAJA: PUH.: TILAAJA: VASTAAVA TYÖNJOHTAJA: PUH.: S SILMÄMÄÄRÄINEN TARKASTUS S+T SILMÄMÄÄRINEN TARKASTUS JA TOIMENPITEET K KONTROLLI HUOM! - ENNEN LAITTEEN KÄYTTÖÖNOTTOA TÄYTÄ JA ALLEKIRJOITA TARKASTUSPÖYTÄKIRJA - MERKITSE SUORITETUT TARKASTUSKOHDAT RASTILLA - MAHDOLLISET HUOMAUTUKSET KOHTAAN HUOM. TARKASTA VIIKKO MA TI KE TO PE LA SU HUOM. 1. MAAPERÄN KANTAVUUS S 2. TUKIJALKOJEN LEVITYS, ULOSVETO JA TUENTA S 3. MASTOLAVAN VAAKA- JA PYSTYSUORUUS S 4. KAUKO-OHJAIMEN TOIMINTA K 5. HÄTÄPYSÄYTYKSEN TOIMINTA K 6. VARALASKUN TOIMINTA K 7. HAMMASTANGON JA -PYÖRIEN VÄLYS+KUNTO S 8. SÄHKÖKAAPELIEN KUNTO S 9. TYÖLAVAN RUUVILIITOKSET SEKÄ KAITEET S+T 10. MASTOJAKSOJEN RUUVILIITOKSET S 11. RAJAKATKAISIJOIDEN TOIMINTA K 12. OHJAUSRULLIEN KUNTO S 13. TURVAJARRUN KIINNITYS S 14. MASTON ANKKUROINTI S 15. MASTOSUOJIEN KIINNITYKSET S 16. LÖYSTYNEET SEKÄ IRRALLISET OSAT S 17. ETTÄ TYÖALUE ON SUOJATTU ASIATTOMILTA S 18. ETTÄ OHJEKYLTIT OVAT PAIKOILLAAN S 19. TYÖPAIKAN JÄRJESTYS S ALLEKIRJOITUS /PÄIVÄ: KUUKAUSI: VUOSI: VASTAAVA VASTAAVA (KÄYTTÄJÄ) (TYÖMAA) V54_04.08 Kuva 5.5. Päivittäistarkastuslomake 1. Tarkasta maaperän kantavuus tukijalkojen alla. 2. Tarkasta tukijalkojen levitys, ulosveto, tuenta ja lukitus. 3. Tarkasta työlavan vaaka- ja pystysuoruus. 4. Tarkasta kauko-ohjaimen toiminta. 5. Tarkasta hätäpysäyttimen toiminta. 6. Tarkasta varalaskun toiminta. 7. Tarkasta hammaspyörien ja -tangon kunto. 8. Tarkasta sähkökaapeleiden kunto sekä niiden vapaa riippuvuus. 9. Tarkasta lavajaksojen ja kaiteiden kiinnitykset. 10. Tarkasta mastojaksot ja ruuviliitokset. 11. Tarkasta rajakatkaisijoiden toiminta ja rajakatkaisijoitten vastakappaleitten kiinnitykset 12. Tarkasta ohjausrullien toiminta ja kunto. 13. Tarkasta turvajarrun kiinnitys. 14. Tarkasta kaikkien mastoankkureiden ruuvikiinnikkeet. 15. Tarkasta mastosuojat. 16. Tarkasta mahdolliset löystyneet ja irralliset osat. 17. Huolehdi työalueen suojaamisesta aidoilla. 18. Huolehdi ohjekylttien kiinnityksestä sekä luettavuudesta. 19. Huolehdi järjestyksestä työpaikalla. 10 Käyttöohjeet V54_04.08

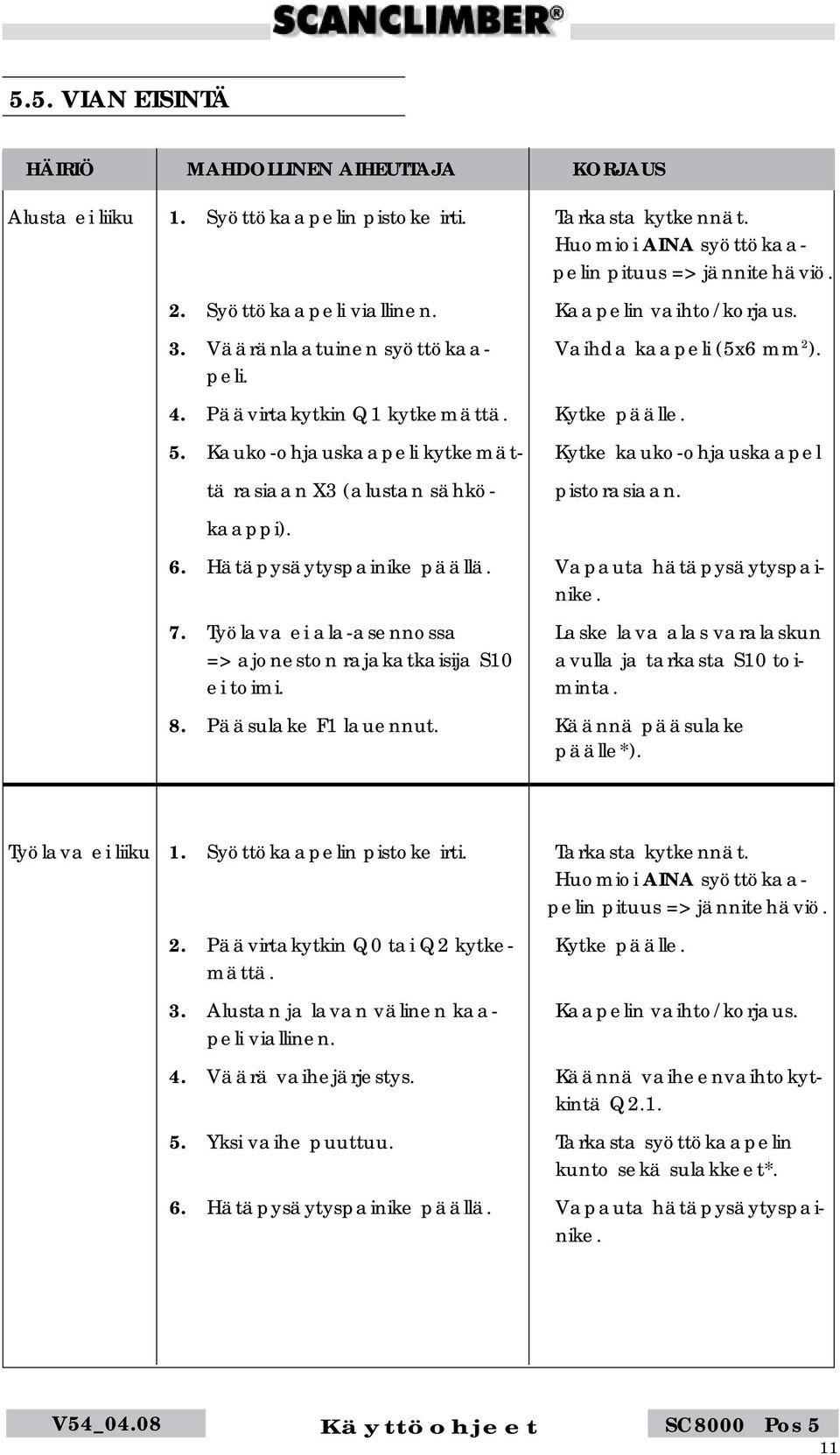

11 5.5. VIAN ETSINTÄ HÄIRIÖ MAHDOLLINEN AIHEUTTAJA KORJAUS Alusta ei liiku 1. Syöttökaapelin pistoke irti. Tarkasta kytkennät. Huomioi AINA syöttökaapelin pituus => jännitehäviö. 2. Syöttökaapeli viallinen. Kaapelin vaihto/korjaus. 3. Vääränlaatuinen syöttökaa- Vaihda kaapeli (5x6 mm 2 ). peli. 4. Päävirtakytkin Q1 kytkemättä. Kytke päälle. 5. Kauko-ohjauskaapeli kytkemät- Kytke kauko-ohjauskaapel tä rasiaan X3 (alustan sähkö- kaappi). pistorasiaan. 6. Hätäpysäytyspainike päällä. Vapauta hätäpysäytyspainike. 7. Työlava ei ala-asennossa Laske lava alas varalaskun => ajoneston rajakatkaisija S10 avulla ja tarkasta S10 toiei toimi. minta. 8. Pääsulake F1 lauennut. Käännä pääsulake päälle*). Työlava ei liiku 1. Syöttökaapelin pistoke irti. 2. Päävirtakytkin Q0 tai Q2 kytke- Kytke päälle. mättä. Tarkasta kytkennät. Huomioi AINA syöttökaapelin pituus => jännitehäviö. 3. Alustan ja lavan välinen kaa- Kaapelin vaihto/korjaus. peli viallinen. 4. Väärä vaihejärjestys. Käännä vaiheenvaihtokytkintä Q Yksi vaihe puuttuu. Tarkasta syöttökaapelin kunto sekä sulakkeet*. 6. Hätäpysäytyspainike päällä. Vapauta hätäpysäytyspainike. 11

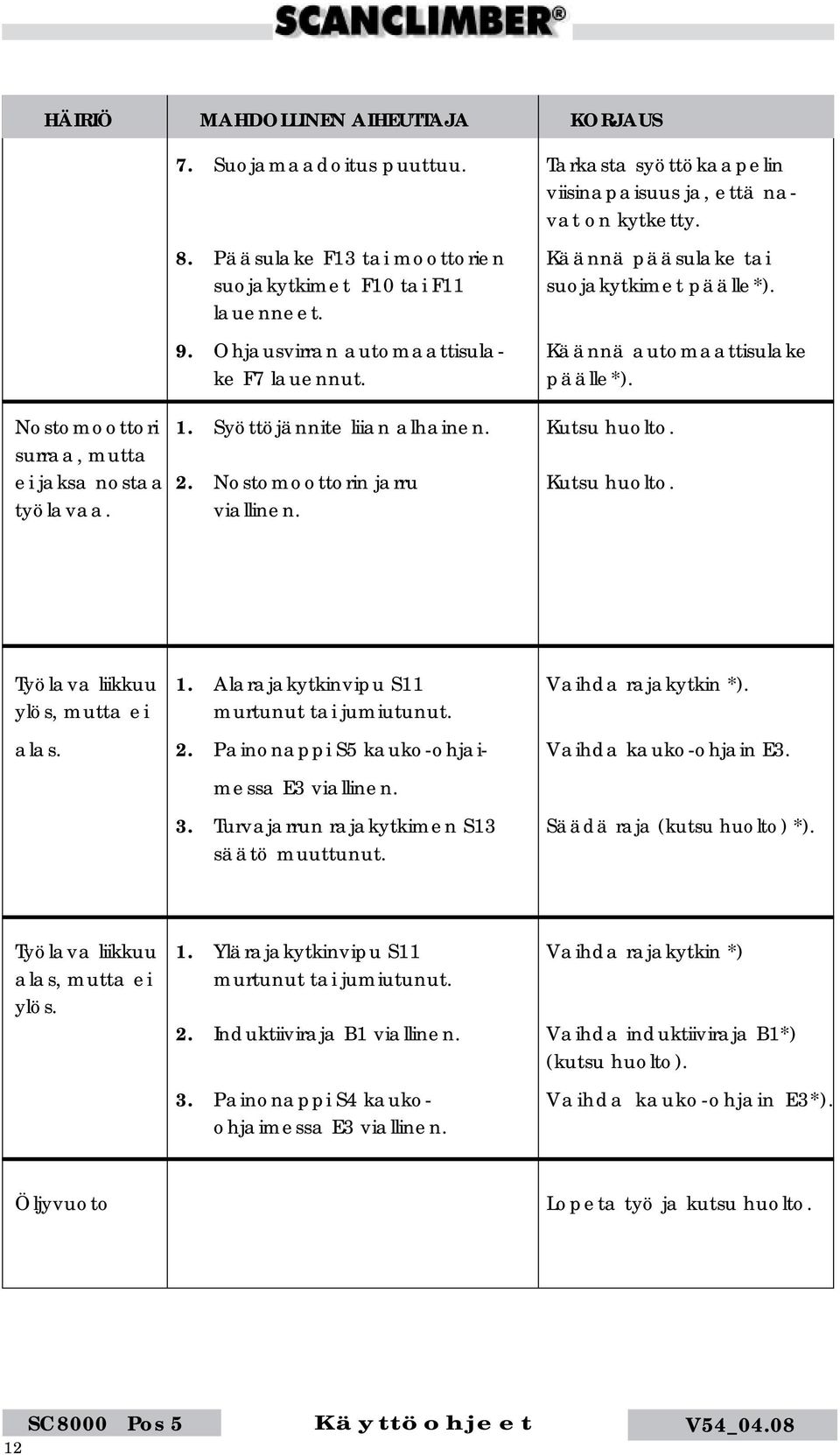

12 HÄIRIÖ MAHDOLLINEN AIHEUTTAJA KORJAUS 7. Suojamaadoitus puuttuu. Tarkasta syöttökaapelin viisinapaisuus ja, että navat on kytketty. 8. Pääsulake F13 tai moottorien Käännä pääsulake tai suojakytkimet F10 tai F11 suojakytkimet päälle*). lauenneet. 9. Ohjausvirran automaattisula- Käännä automaattisulake ke F7 lauennut. päälle*). Nostomoottori 1. Syöttöjännite liian alhainen. surraa, mutta ei jaksa nostaa 2. Nostomoottorin jarru työlavaa. viallinen. Kutsu huolto. Kutsu huolto. Työlava liikkuu 1. Alarajakytkinvipu S11 Vaihda rajakytkin *). ylös, mutta ei murtunut tai jumiutunut. alas. 2. Painonappi S5 kauko-ohjai- Vaihda kauko-ohjain E3. messa E3 viallinen. 3. Turvajarrun rajakytkimen S13 Säädä raja (kutsu huolto) *). säätö muuttunut. Työlava liikkuu 1. Ylärajakytkinvipu S11 Vaihda rajakytkin *) alas, mutta ei murtunut tai jumiutunut. ylös. 2. Induktiiviraja B1 viallinen. Vaihda induktiiviraja B1*) (kutsu huolto). 3. Painonappi S4 kauko- Vaihda kauko-ohjain E3*). ohjaimessa E3 viallinen. Öljyvuoto Lopeta työ ja kutsu huolto. 12 Käyttöohjeet V54_04.08

13 Huom! SÄHKÖN SYÖTÖLLE ASETETUT VAATIMUKSET: 400 V ± 5 %, 50 Hz 3-vaihe Pääsulakkeet: SC8000 YKSIMASTOINEN LAITE 32 A SC8000 KAKSIMASTOINEN LAITE 63 A Syöttökaapeli 5 x 6 mm 2 (pienin) Esim: 5 % x 400 V = 20 V (pienin jännite, jolla laitteen toiminta taataan on 400 V - 20 V =380 V) Suurin sallittu jännitehäviö 20 V käytettäessä 5 x 6 mm2 kaapelia saavutetaan n. 100 m kaapelipituudella (syöttö- sekä kaapelitynnyrin ja lavan välisten kaapeleiden yhteismitta).! HUOM! PÄÄVIRTAKYTKIN ON KÄÄNNETTÄVÄ 0-ASENTOON ENNEN SÄHKÖKAAPIN AVAAMISTA. 13
