Mitä uutta SURFCAM 2018 R1

Transkriptio

1 Mitä uutta SURFCAM R1

2 Sisällys General/System 3 Asennusprosessi >> Luo uudelleen ja esivalitse työkalurata geometria >> Näkökentässä näyttö >> Dynaaminen näyttö - Tasot >> Dynaaminen näyttö - Maskaus >> Dynaaminen näyttö - Asetus >> STL varjostus >> akseli Waveform työkalurata >> Dynaminen geometrian luonti >> Luo tasku >> Luo tasku verkko >> CAD kääntäjät - R1 13 Päivitetyt CAD kääntäjät >> Kielituki 14 Available in 15 languages >> Korjausluettelo 11 Korjaukset SURFCAM R1 >> SURFCAM What s New Page 2 of 15 January

3 Yleistä/Järjestelmä Asennusprosessi >> SURFCAM Traditional R1 käyttää päivitettyä asennusprosessia, joka asentaa kaikki tarvittavat komponentit ja vaadittavat elementit asennuksen aikana. Asennusohjelma asentaa: Core pre-requisites, DirectX ja SolidWorks Document Manager CLS Lisenssimanageri päivitys. Siajitsee nyt Surfcam asennushakemistossa ja ei ole enää tool tray item. Surfcam Traditional ja the Launcher Surfcam Migration Tool HUOM.: Asennus on nyt yhdessä ainoassa exe tiedostossa joka ladataan webistä Kielen valinta valitsee ainoastaan asennuskielen, ei ohjelman kieltä. Eri kieliversiot on ladattava erikseen. Lisätietoja asennusprosessista kohdassa ja paperissa Release Notes. SURFCAM What s New Page 3 of 15 January

4 Luo uudelleen ja esivalitse työkalurata geometria >> 2-akseli operaatioissa on nyt kolme tapaa valita geometria ratojen uudelleenluonnissa. Luo uudelleen rata ja valitse geometria, Luo uudelleen rata originaalilla geometrialla ja uusi Luo uudelleen rata ja esivalitse geometria Esimerkiksi, valitaan operaati, Luo uudelleen rata ja esivalitse geometria Alkuperäinen geometria tulee esivalituksi ja te voitte valita tai poistaa lisägeometriaa joka lisätään tai poistetaan esivalitusta geometriasta ja operaatiosta. Esivalinnan poistamiseksi, aktivoidaan PoistaValinta ja painetaan Näkyvät. SURFCAM What s New Page 4 of 15 January

5 Näkökentässä näyttö (HUD) >> Surfcam Traditional R1 esittelee uuden näkökentässä näyttöpaneelin HUD, johon on sijoitettu jatkuvasti käytettäviä käskyjä nopeasti saataville. HUD näytön saa aktivoitua valitsemalla ja ruksaamalla Window valikossa Näkökentässä HUD kohdan Käskyt päällä vasemmalta oikealle ovat: Vaihda puolia siirtää HUD in vastakkaiselle puolelle (vasen/oikea) Näytä Kaikki Suurenna Piilota kaikki työkaluradat Valitse näkymä Käskyt pystyssä, ylhäältä alas ovat: Vaihda puolia siirtää HUD in vastakkaiselle puolelle (vasen/oikea) Editoi väri Varjostustavat Näyttö rautalankaa / varjostettu rautalangalla/ Varjostettu Aihion näyttö (päälle/pois kytkin) SURFCAM What s New Page 5 of 15 January

6 Dynaaminen näyttöympäristö >> Surfcam Traditional R1 esittelee dynaamisen näyttöympäristön, joka aktivoidaan valitsemalla Window valikossa kohta Dynaaminen näyttöympäristö. Näyttöön tulee dynaaminen näyttöikkuna, jossa on kolme välilehteä. Alla näytettävä ensimmäinen välilehti on Dynaaminen Piirustustaso välilehti. Tässä käyttäjä voi koska tahansa, jopa kesken muuta käskyä, kytkeä päälle/pois tasoja. Tämä auttaa suuresti geometrian valinnassa. SURFCAM What s New Page 6 of 15 January

7 Dynaaminen näyttöympäristö >> Toinen välilehti, alla, on Dynaaminen maskaus välilehti. Tämä aktivoi erikoismaskin, Maski #6, joka tulee aktiiviksi ja sallii käyttäjän vaihtaa maskaus parametreja toisen käskyn aikana. Huomaatte Maski #6 tulevan aktiiviksi pää työkalupalkissa. Esimerkiksi, jos käyttäjä haluaa valita alkujaan ainoastaan Punaisen geometrian ja sitten vaihtaa sen valitsemaan ainoastaan sinistä geometriaa saman käskyn aikana tämä voidaan suorittaa Dynaamisessa maskauksessa tarvittaessa vaiheittain. SURFCAM What s New Page 7 of 15 January

8 Dynaaminen näyttöympäristö >> Kolmas välilehti, alla, on Dynaaminen näyttö välilehti. Tämä sallii käyttäjän dynaamisesti vaihtaa näyttöä ja nähdä tulokset kuvaruudussa tosiaikaisesti. Tämä voidaan tehdä käskyjen välissä tai käskyjen aikana. SURFCAM What s New Page 8 of 15 January

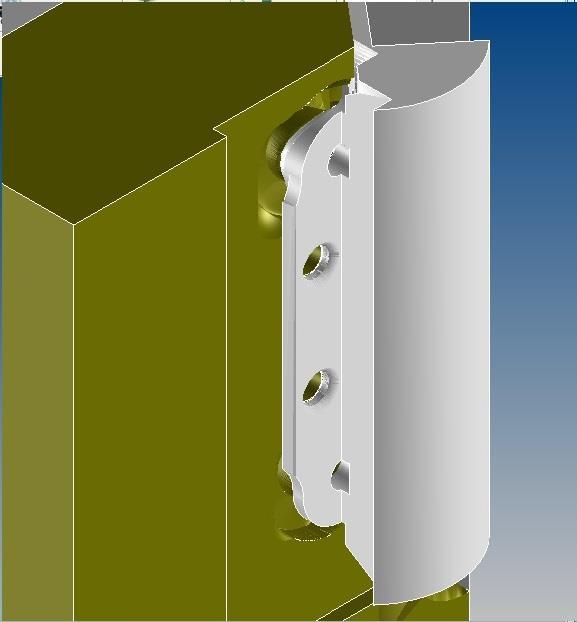

9 STL varjostettu näyttö >> STL mallien varjostusta on parannettu lisäämällä Dynaamisen näyttö välilehteen Pehmitä STL reunat käsky. Tämä suorittaa enemmän oikean esityksen geometriasta kun käytetään STL malleja koneistuksessa tai aihioina tai kiinnittiminä. Ennen pehmitystä Jälkeen pehmityksen SURFCAM What s New Page 9 of 15 January

10 Waveform 2 akseli työstörata >> Surfcam Traditional R1 esittelee Waveform 2 akselisen työstöradan. Waveform radan käyttämisessä on seuraavat erityiset edut: Vähentää sykliaikaa Lisää työkalun käyttöikää Pidentää työstökoneen huoltovälejä Pitää yllä vakion lastukuorman Lastuaa syvemmälle ja nopeampaa kuin perinteiset työkaluradat On erinomainen sekä kovissa että pehmeissä materiaaleissa SURFCAM What s New Page 10 of 15 January

11 Dynaaminen geometrian luominen >> Seuraavat käskyt käyttävät uutta tapahtumien ajamaa vuorovaikutteista käyttöliittymää joka antaa käyttäjien esikatsella geometriaa ennen kuin se on luotu ja antaa vaihtaa luotavien elementtien ominaisuuksia dynaamisesti. Luo tasku >> Luo tasku käskyllä luodaan suorakaide- ja ympyrätaskuja (koneistettuja reikiä) sekä uria yksinkertaisen dynaamisen käyttöliittymän avulla ja kautta. Optionaalisesti, kun geometria on luotu, voidaan luoda työkaluradat 2-akseli taskulle viisteelle ja/tai profiilille. SURFCAM What s New Page 11 of 15 January

12 Luo tasku >> Luo tasku käsky tekee myös verkon taskuja, esimerkiksi 2x2 verkko suorakaidetaskuista näytetään alla. SURFCAM What s New Page 12 of 15 January

13 CAD kääntäjät - R1 Päivitetyt CAD kääntäjät >> Sisällytetyt tiedostotyypit: SURFCAM (.scprt) Version up to SURFCAM R1 SolidWorks Parts (.prt,.sldprt) Version from SolidWorks Assembly (.sldasm) Version from SolidWorks via SolidLink (.sldprt,.sldasm) Version from Part Modeler (.pmod) Version from AD3S Part Modeler R1 Autocad DWG (.dwg) Version up to 2017 Autocad DXF (.dxf) Version up to 2017 IGES (.igs,.iges) Version up to 5.3 STEP(.step,.stp) Version AP203 & AP214 (Geometry Only) ACIS (.sat,.asat,.asab,.sab) Version from ACIS ACIS R25 Parasolid (.x_t,.x_b) Version from bin Solid Edge (.par) Version up to ST8 VDA-FS (.vda) Version from 1.0 & 2.0 CADL (.cdl) STL (.stl) G-Code (.ncc) Cam Profile (.cm) Gear Profile (.gr) Involute Curve (.inv) ASCII Data (.asc) SURFCAM Tool Files (.scctl) Version up to SURFCAM R1 Rhino (.3dm) Version up to V5 Mastercam (.mc,.mcx) Version from 8 - X7 Optionaaliset tiedostotyypit: CATIA V4 (.model,.exp,.session) Version from CATIA CATIA CATIA V5/V6 (.CATPart,.CATProduct) Version from R2-R21 & CATIA V6 R Inventor (.ipt,.iam) Version from 6-11, Version from ProEngineer/Wildfire/Creo (.prt,.prt.*,.asm,.asm.*) Version from 16 Wildfire 5 Creo Version 3 Unigraphics/NX (.prt) Version from 11 to 18, Version NX to NX10 SURFCAM What s New Page 13 of 15 January

14 Kielituki Available in 15 languages >> English Chinese-Traditional Chinese-Simplified Czech French Finnish German Italian Japanese Korean Polish Portuguese Russian Spanish Swedish SURFCAM What s New Page 14 of 15 January

15 Korjausluettelo Korjaukset SURFCAM R1 >> Please contact your account representative or reseller for a SURFCAM corrections list. SURFCAM What s New Page 15 of 15 January
