Mastercam työtilan käyttö

Transkriptio

1

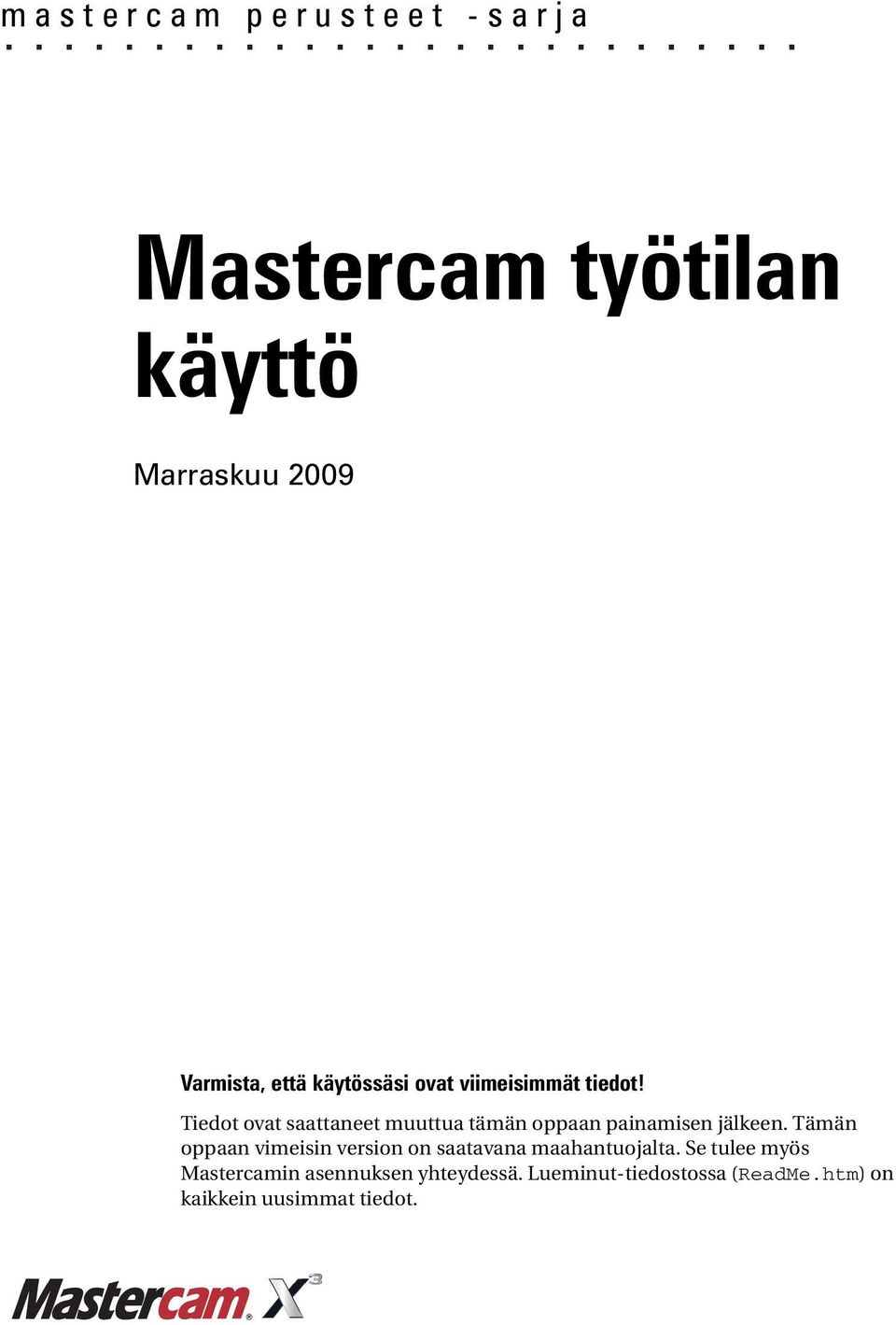

2 mastercam perusteet -sarja Mastercam työtilan käyttö Marraskuu 2009 Varmista, että käytössäsi ovat viimeisimmät tiedot! Tiedot ovat saattaneet muuttua tämän oppaan painamisen jälkeen. Tämän oppaan vimeisin version on saatavana maahantuojalta. Se tulee myös Mastercamin asennuksen yhteydessä. Lueminut-tiedostossa (ReadMe.htm) on kaikkein uusimmat tiedot.

3 II MASTERCAM TYÖTILAN KÄYTTÖ Mastercam X4 Mastercam työtilan käyttö Päivämäärä: Marraskuu 2009 Copyright 2009 CNC Software, Inc. Zenex Computing Oy Ensimmäinen painos: Marraskuu 2009 Ohjelmisto: Mastercam X4 KÄYTTÖEHDOT Tämän dokumentin käytöstä on määritelty Mastercam käyttöehdoissa. Mastercam käyttöehdot tulevat Mastercamin paketissa. Mastercam käyttöehdot ovat myös sivulla: licenseagreement/

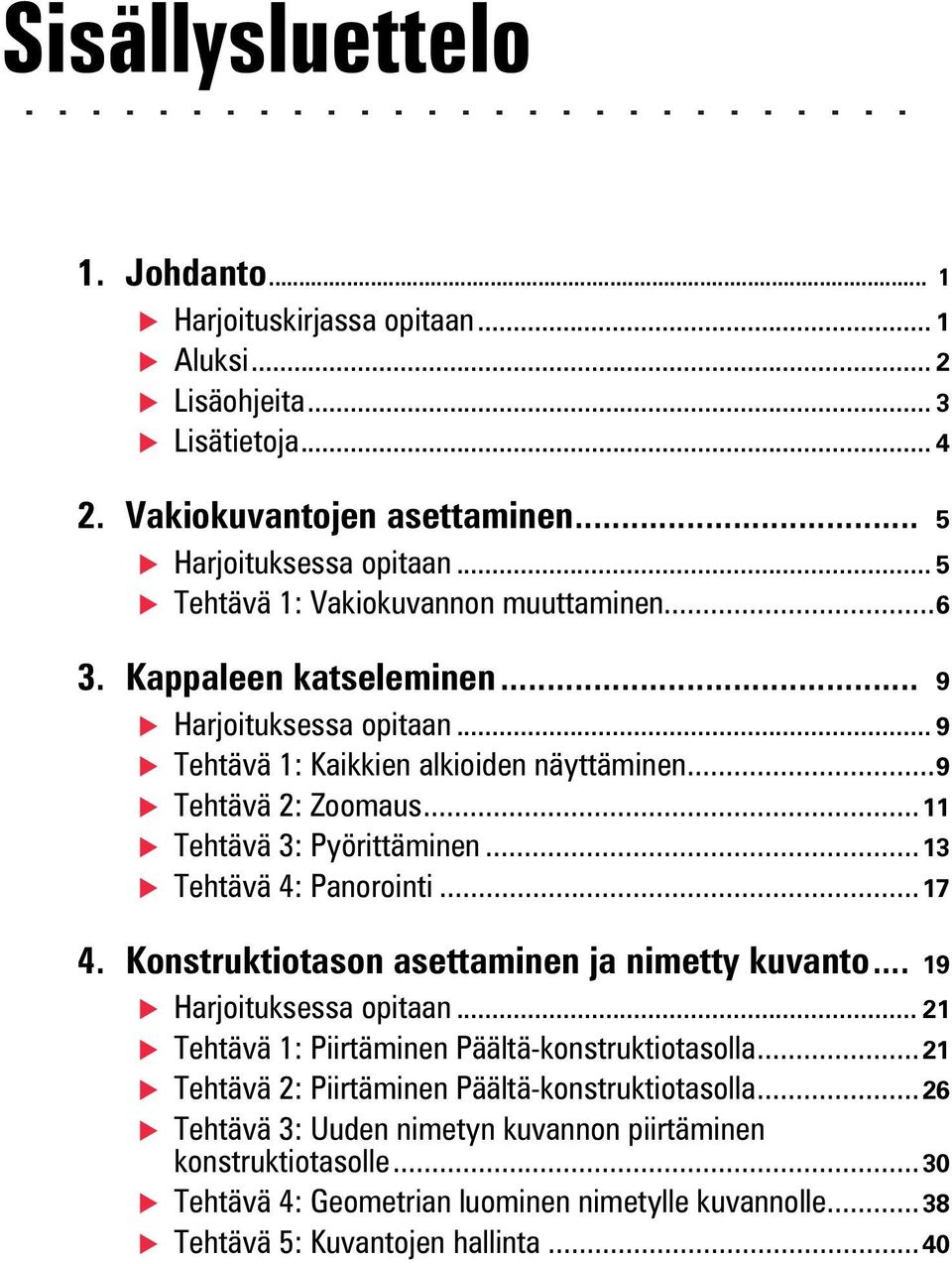

4 Sisällysluettelo 1. Johdanto... 1 Harjoituskirjassa opitaan... 1 Aluksi... 2 Lisäohjeita... 3 Lisätietoja Vakiokuvantojen asettaminen... 5 Harjoituksessa opitaan... 5 Tehtävä 1: Vakiokuvannon muuttaminen Kappaleen katseleminen... 9 Harjoituksessa opitaan... 9 Tehtävä 1: Kaikkien alkioiden näyttäminen...9 Tehtävä 2: Zoomaus...11 Tehtävä 3: Pyörittäminen...13 Tehtävä 4: Panorointi Konstruktiotason asettaminen ja nimetty kuvanto Harjoituksessa opitaan Tehtävä 1: Piirtäminen Päältä-konstruktiotasolla...21 Tehtävä 2: Piirtäminen Päältä-konstruktiotasolla...26 Tehtävä 3: Uuden nimetyn kuvannon piirtäminen konstruktiotasolle...30 Tehtävä 4: Geometrian luominen nimetylle kuvannolle...38 Tehtävä 5: Kuvantojen hallinta...40

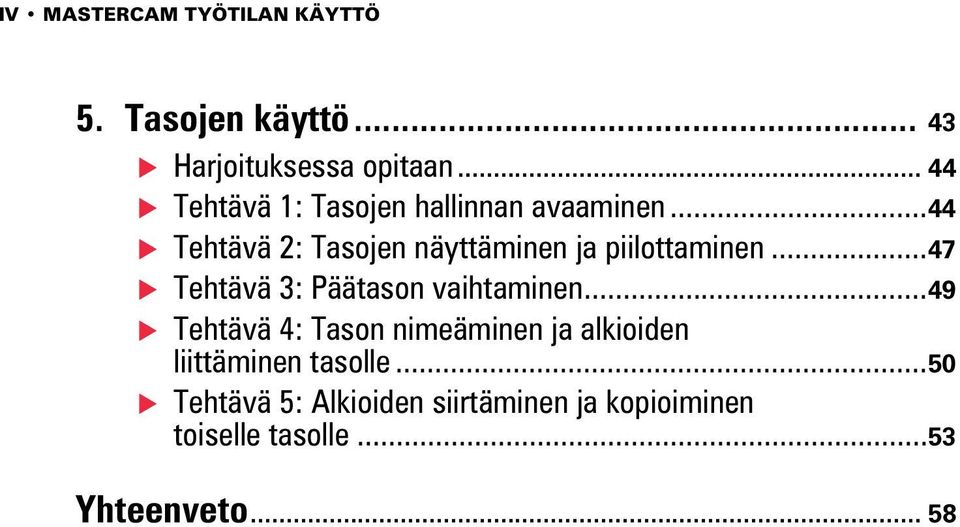

5 IV MASTERCAM TYÖTILAN KÄYTTÖ 5. Tasojen käyttö Harjoituksessa opitaan Tehtävä 1: Tasojen hallinnan avaaminen...44 Tehtävä 2: Tasojen näyttäminen ja piilottaminen...47 Tehtävä 3: Päätason vaihtaminen...49 Tehtävä 4: Tason nimeäminen ja alkioiden liittäminen tasolle...50 Tehtävä 5: Alkioiden siirtäminen ja kopioiminen toiselle tasolle...53 Yhteenveto... 58

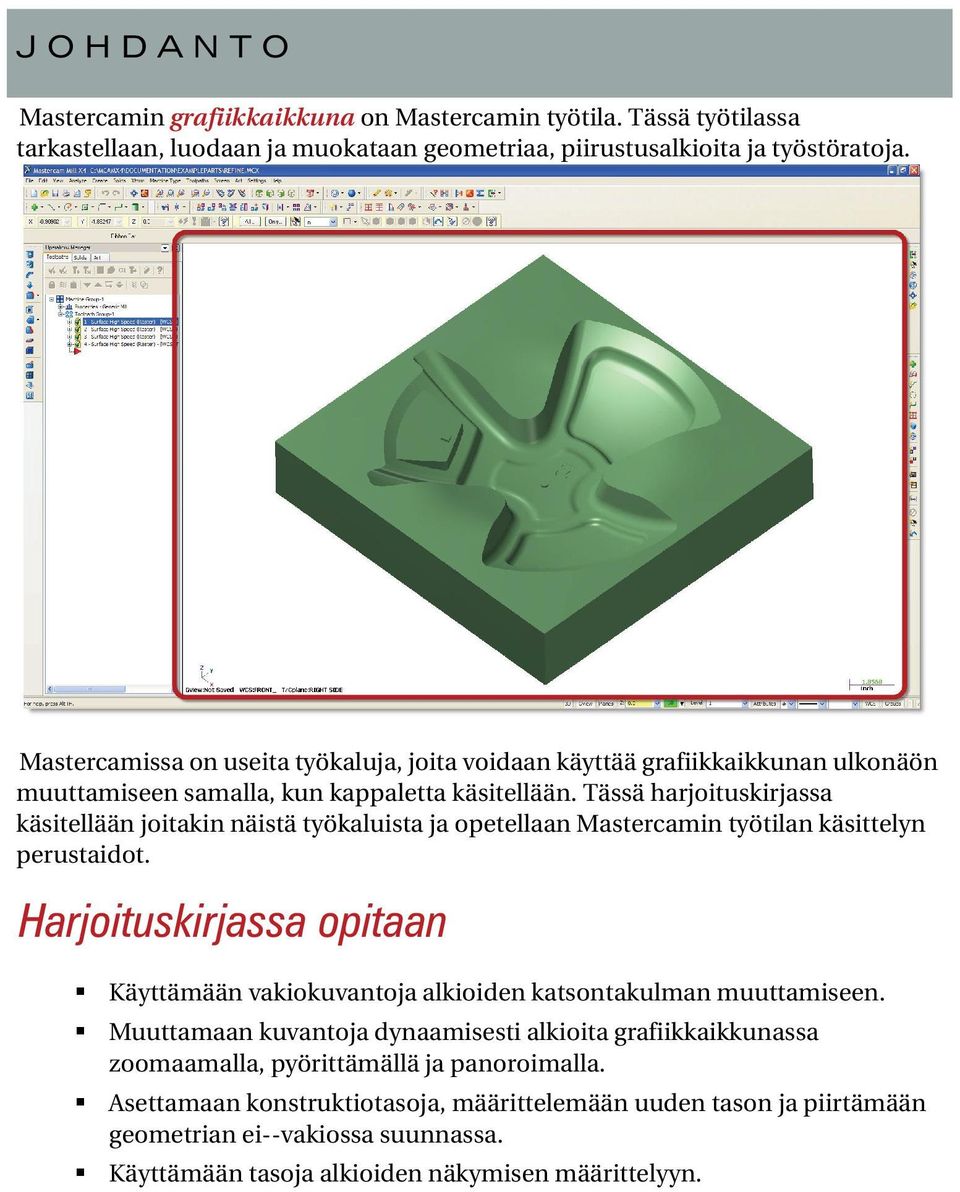

6 JOHDANTO Mastercamin grafiikkaikkuna on Mastercamin työtila. Tässä työtilassa tarkastellaan, luodaan ja muokataan geometriaa, piirustusalkioita ja työstöratoja. Mastercamissa on useita työkaluja, joita voidaan käyttää grafiikkaikkunan ulkonäön muuttamiseen samalla, kun kappaletta käsitellään. Tässä harjoituskirjassa käsitellään joitakin näistä työkaluista ja opetellaan Mastercamin työtilan käsittelyn perustaidot. Harjoituskirjassa opitaan Käyttämään vakiokuvantoja alkioiden katsontakulman muuttamiseen. Muuttamaan kuvantoja dynaamisesti alkioita grafiikkaikkunassa zoomaamalla, pyörittämällä ja panoroimalla. Asettamaan konstruktiotasoja, määrittelemään uuden tason ja piirtämään geometrian ei--vakiossa suunnassa. Käyttämään tasoja alkioiden näkymisen määrittelyyn.

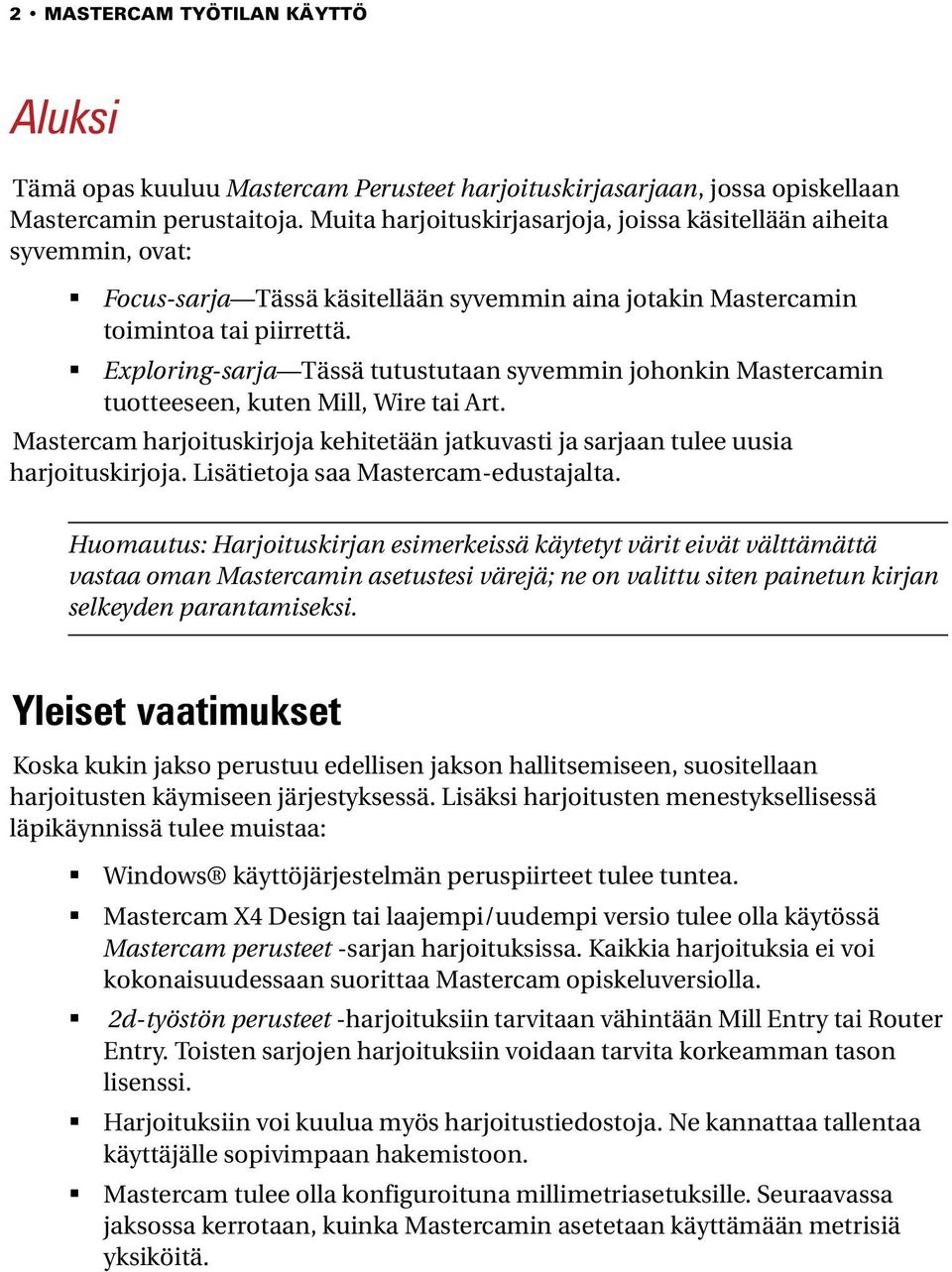

7 2 MASTERCAM TYÖTILAN KÄYTTÖ Aluksi Tämä opas kuuluu Mastercam Perusteet harjoituskirjasarjaan, jossa opiskellaan Mastercamin perustaitoja. Muita harjoituskirjasarjoja, joissa käsitellään aiheita syvemmin, ovat: Focus-sarja Tässä käsitellään syvemmin aina jotakin Mastercamin toimintoa tai piirrettä. Exploring-sarja Tässä tutustutaan syvemmin johonkin Mastercamin tuotteeseen, kuten Mill, Wire tai Art. Mastercam harjoituskirjoja kehitetään jatkuvasti ja sarjaan tulee uusia harjoituskirjoja. Lisätietoja saa Mastercam-edustajalta. Huomautus: Harjoituskirjan esimerkeissä käytetyt värit eivät välttämättä vastaa oman Mastercamin asetustesi värejä; ne on valittu siten painetun kirjan selkeyden parantamiseksi. Yleiset vaatimukset Koska kukin jakso perustuu edellisen jakson hallitsemiseen, suositellaan harjoitusten käymiseen järjestyksessä. Lisäksi harjoitusten menestyksellisessä läpikäynnissä tulee muistaa: Windows käyttöjärjestelmän peruspiirteet tulee tuntea. Mastercam X4 Design tai laajempi/uudempi versio tulee olla käytössä Mastercam perusteet -sarjan harjoituksissa. Kaikkia harjoituksia ei voi kokonaisuudessaan suorittaa Mastercam opiskeluversiolla. 2d-työstön perusteet -harjoituksiin tarvitaan vähintään Mill Entry tai Router Entry. Toisten sarjojen harjoituksiin voidaan tarvita korkeamman tason lisenssi. Harjoituksiin voi kuulua myös harjoitustiedostoja. Ne kannattaa tallentaa käyttäjälle sopivimpaan hakemistoon. Mastercam tulee olla konfiguroituna millimetriasetuksille. Seuraavassa jaksossa kerrotaan, kuinka Mastercamin asetetaan käyttämään metrisiä yksiköitä.

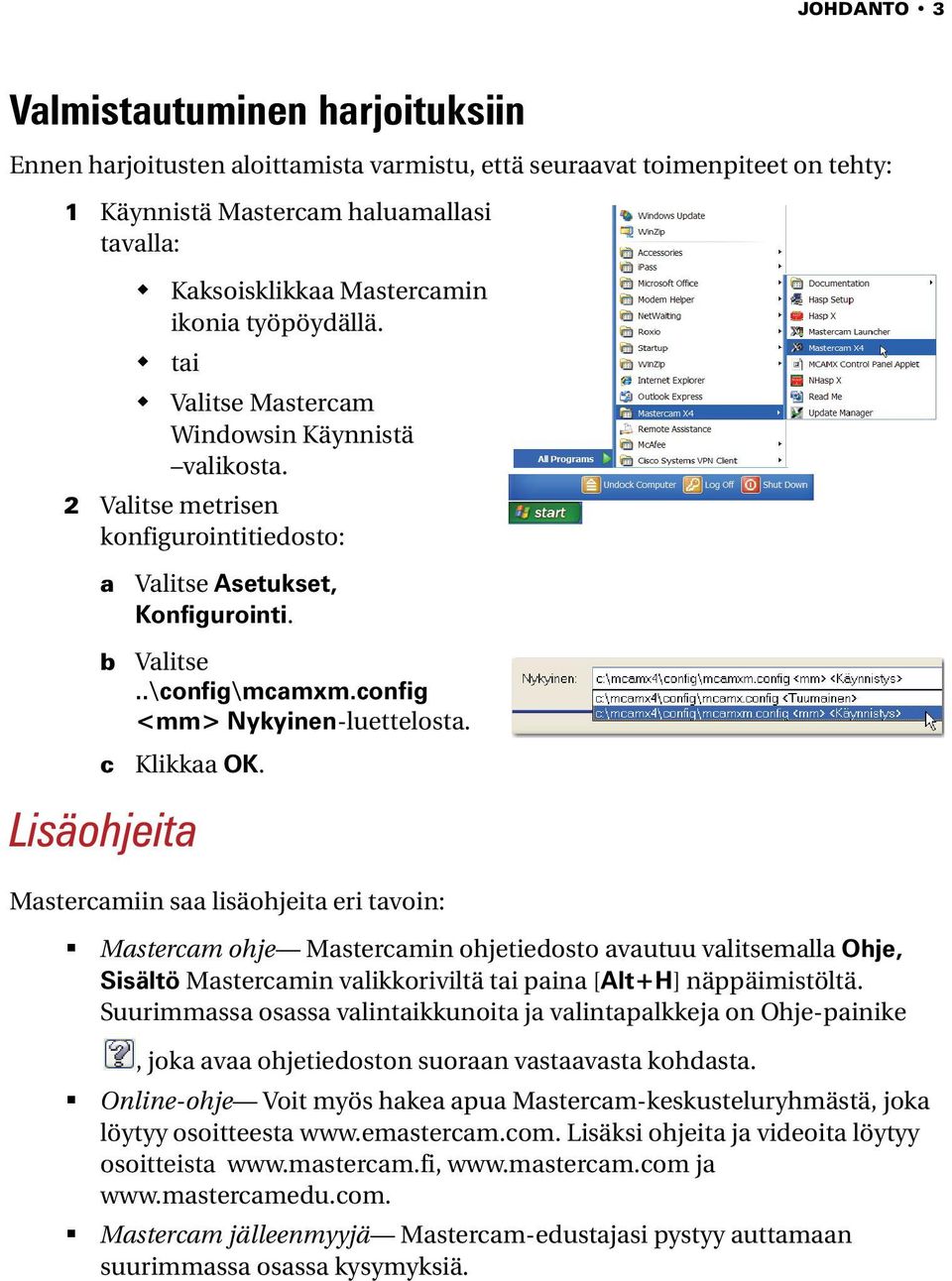

8 JOHDANTO 3 Valmistautuminen harjoituksiin Ennen harjoitusten aloittamista varmistu, että seuraavat toimenpiteet on tehty: 1 Käynnistä Mastercam haluamallasi tavalla: Kaksoisklikkaa Mastercamin ikonia työpöydällä. tai Valitse Mastercam Windowsin Käynnistä valikosta. 2 Valitse metrisen konfigurointitiedosto: a b c Lisäohjeita Valitse Asetukset, Konfigurointi. Valitse..\config\mcamxm.config <mm> Nykyinen-luettelosta. Klikkaa OK. Mastercamiin saa lisäohjeita eri tavoin: Mastercam ohje Mastercamin ohjetiedosto avautuu valitsemalla Ohje, Sisältö Mastercamin valikkoriviltä tai paina [Alt+H] näppäimistöltä. Suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohje-painike, joka avaa ohjetiedoston suoraan vastaavasta kohdasta. Online-ohje Voit myös hakea apua Mastercam-keskusteluryhmästä, joka löytyy osoitteesta Lisäksi ohjeita ja videoita löytyy osoitteista ja Mastercam jälleenmyyjä Mastercam-edustajasi pystyy auttamaan suurimmassa osassa kysymyksiä.

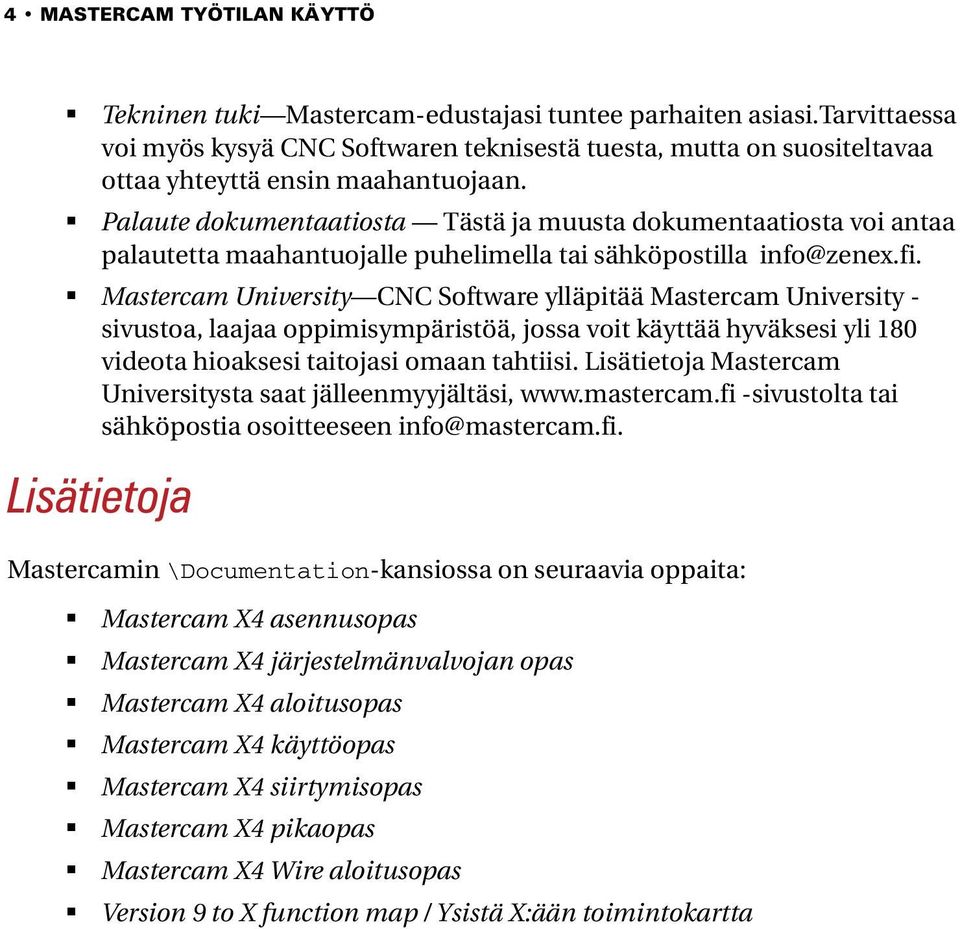

9 4 MASTERCAM TYÖTILAN KÄYTTÖ Tekninen tuki Mastercam-edustajasi tuntee parhaiten asiasi.tarvittaessa voi myös kysyä CNC Softwaren teknisestä tuesta, mutta on suositeltavaa ottaa yhteyttä ensin maahantuojaan. Palaute dokumentaatiosta Tästä ja muusta dokumentaatiosta voi antaa palautetta maahantuojalle puhelimella tai sähköpostilla Mastercam University CNC Software ylläpitää Mastercam University - sivustoa, laajaa oppimisympäristöä, jossa voit käyttää hyväksesi yli 180 videota hioaksesi taitojasi omaan tahtiisi. Lisätietoja Mastercam Universitysta saat jälleenmyyjältäsi, -sivustolta tai sähköpostia osoitteeseen info@mastercam.fi. Lisätietoja Mastercamin \Documentation-kansiossa on seuraavia oppaita: Mastercam X4 asennusopas Mastercam X4 järjestelmänvalvojan opas Mastercam X4 aloitusopas Mastercam X4 käyttöopas Mastercam X4 siirtymisopas Mastercam X4 pikaopas Mastercam X4 Wire aloitusopas Version 9 to X function map / Ysistä X:ään toimintokartta

10 HARJOITUS 1 1Vakiokuvantojen asettaminen Tässä harjoituksessa tutustutaan Mastercamin kappeleen näkymistä grafiikkaikkunassa käyttämällä graafiikkakuvantoja (Vakiokuvantoja). Kuvannoilla määritellään kappaleen katsontakulma. Valitsemalla erilaisia kuvantoja kappaleen eri sivujen käsitteleminen helpottuu. Jokainen Mastercamin kappale sisältää vakiokuvannot, jotka vastaavat kuution kuutta sivua (Päältä, Edestä, Takaa, Oikealta, Vasemmalta, Alhaalta) ja lisäksi Isometrisen kuvannon. Vakiokuvantojen nimiä eikä koordinaatteja voi muuttaa. Voit kuitenkin määrittää ja nimetä omia kuvantoja. Vakiokuvannot ja omat kuvannot tallennetaan kappaletietojen mukana ja ne ovat siirrettävissä. Kuvantoja kutsutaan tyypiltään nimetyiksi kuvannoiksi, joita käytetään kappaletta käsiteltäessä. Mastercamissa nimetyt kuvannot tarkoittavat 2D-tasoja, joilla on origo ja tietty suunta. Muihin nimettyjen kuvantojen tyyppeihin kuuluvat konstruktiotasot, työkalutasot ja työkoordinaatisto. Lisää konstruktiotasoista ja omien kuvantojen luomisesta opitaan kohdassa Harjoitus 3, Konstruktiotason asettaminen ja nimetyn kuvannon luominen sivulla 19. Harjoituksessa opitaan Käyttämään Mastercamin vakiokuvantoja muokkaamaan grafiikkaikkunan katsonta.

11 6 MASTERCAM TYÖTILAN KÄYTTÖ Tehtävä 1: Vakiokuvannon muuttaminen Tässä harjoituksessa muutetaan kuvanto Mastercamin vakiokuvantoja käyttämällä. 1 Valitse Tiedosto, Avaa. 1 Avaa VIISTEKAPPALE.MCX, joka tulee tämän harjoituksen mukana. Kappale avautuu Isometrisena (ISO) kuvantona. 2 Paina [F9] vaihtaaksesi XYZ-akselit näkyviin tai piiloon. Koordinaatiston ja origon näyttäminen helpottavat kappaleen hahmottamista 3D-avaruudessa. 3 Klikkaa Mastercamin ikkunan alareunassa Tilarivin Kuvanto-painiketta avataksesi tilarivin kuvantojen valikon.

12 VAKIOKUVANTOJEN ASETTAMINEN 7 Tästä valikosta avautuvat käyttöön kuvantojen toiminnot ja muut kappaleen näkymista grafiikkaikkunassa määrittävät toiminnot. 4 Valitse Päältä.

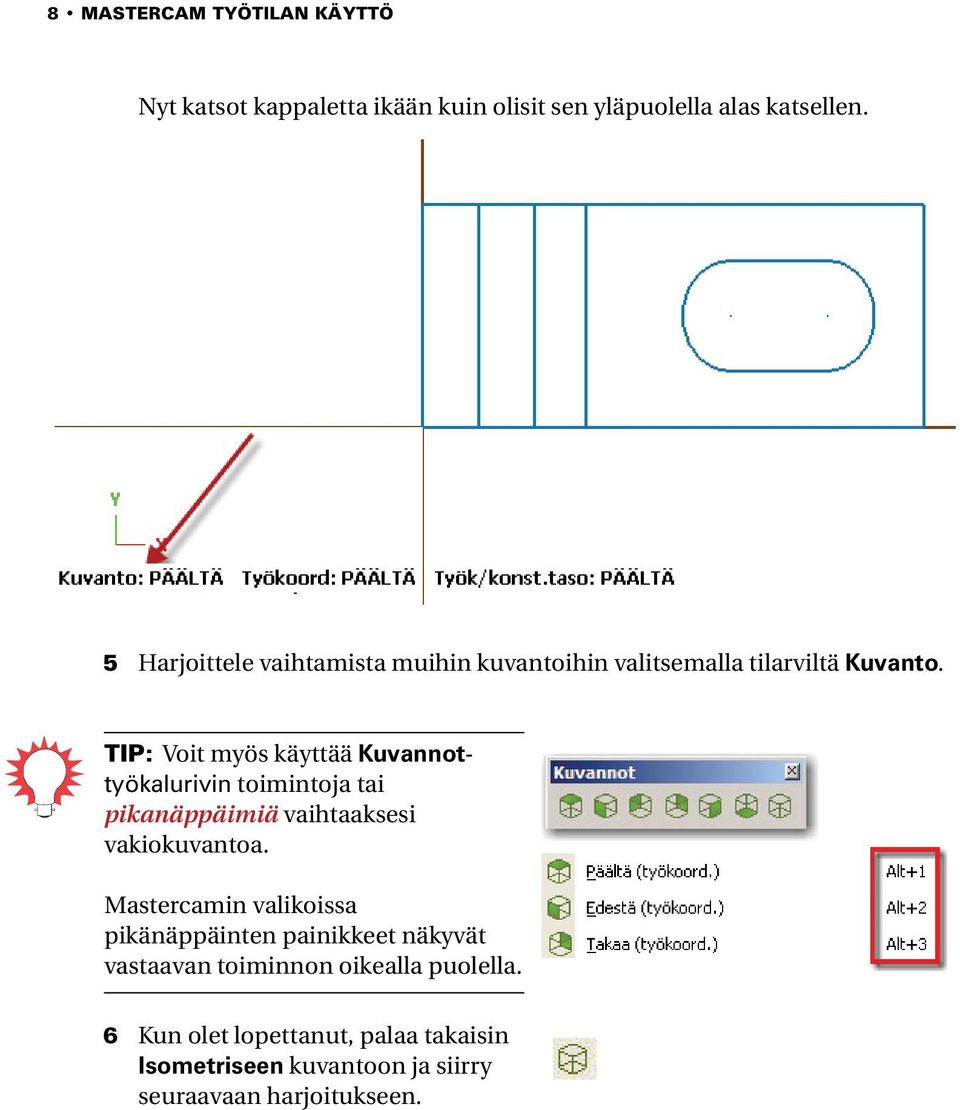

13 8 MASTERCAM TYÖTILAN KÄYTTÖ Nyt katsot kappaletta ikään kuin olisit sen yläpuolella alas katsellen. 5 Harjoittele vaihtamista muihin kuvantoihin valitsemalla tilarviltä Kuvanto. TIP: Voit myös käyttää Kuvannottyökalurivin toimintoja tai pikanäppäimiä vaihtaaksesi vakiokuvantoa. Mastercamin valikoissa pikänäppäinten painikkeet näkyvät vastaavan toiminnon oikealla puolella. 6 Kun olet lopettanut, palaa takaisin Isometriseen kuvantoon ja siirry seuraavaan harjoitukseen.

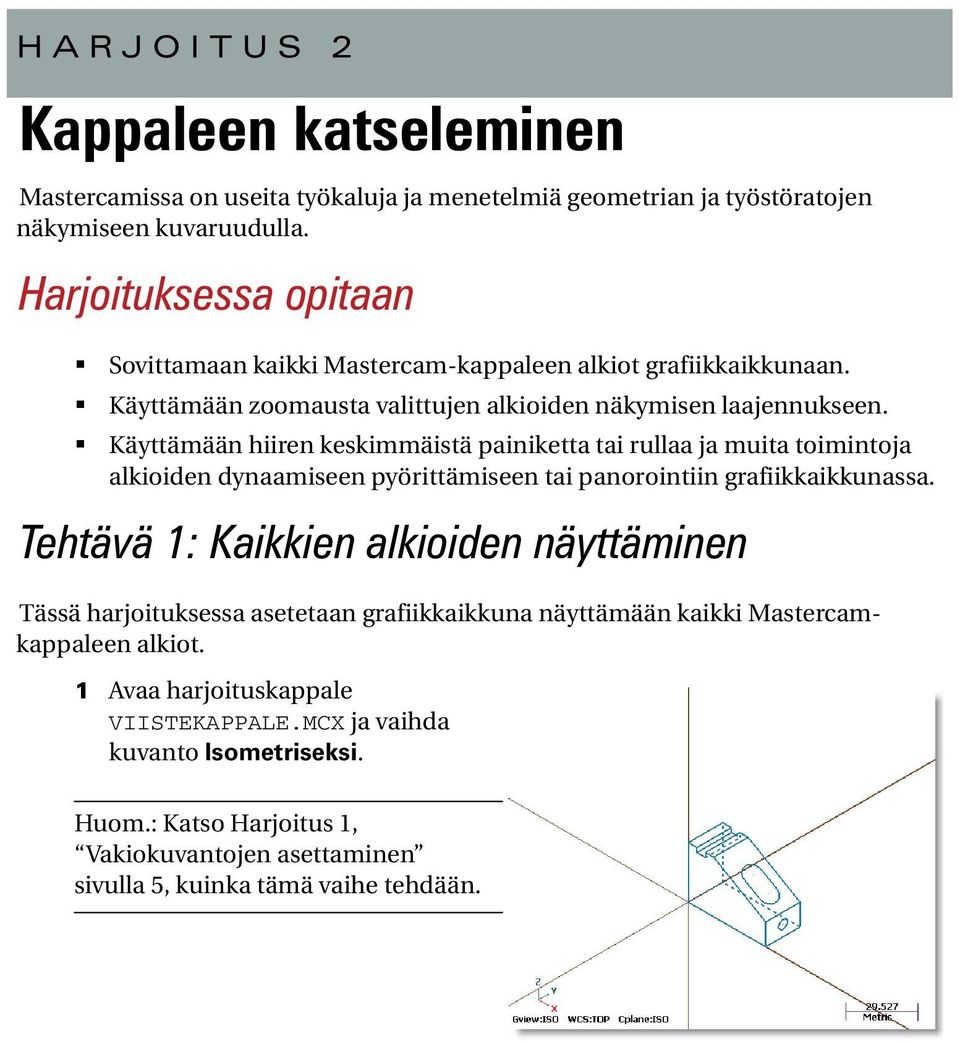

14 HARJOITUS 2 2Kappaleen katseleminen Mastercamissa on useita työkaluja ja menetelmiä geometrian ja työstöratojen näkymiseen kuvaruudulla. Harjoituksessa opitaan Sovittamaan kaikki Mastercam-kappaleen alkiot grafiikkaikkunaan. Käyttämään zoomausta valittujen alkioiden näkymisen laajennukseen. Käyttämään hiiren keskimmäistä painiketta tai rullaa ja muita toimintoja alkioiden dynaamiseen pyörittämiseen tai panorointiin grafiikkaikkunassa. Tehtävä 1: Kaikkien alkioiden näyttäminen Tässä harjoituksessa asetetaan grafiikkaikkuna näyttämään kaikki Mastercamkappaleen alkiot. 1 Avaa harjoituskappale VIISTEKAPPALE.MCX ja vaihda kuvanto Isometriseksi. Huom.: Katso Harjoitus 1, Vakiokuvantojen asettaminen sivulla 5, kuinka tämä vaihe tehdään.

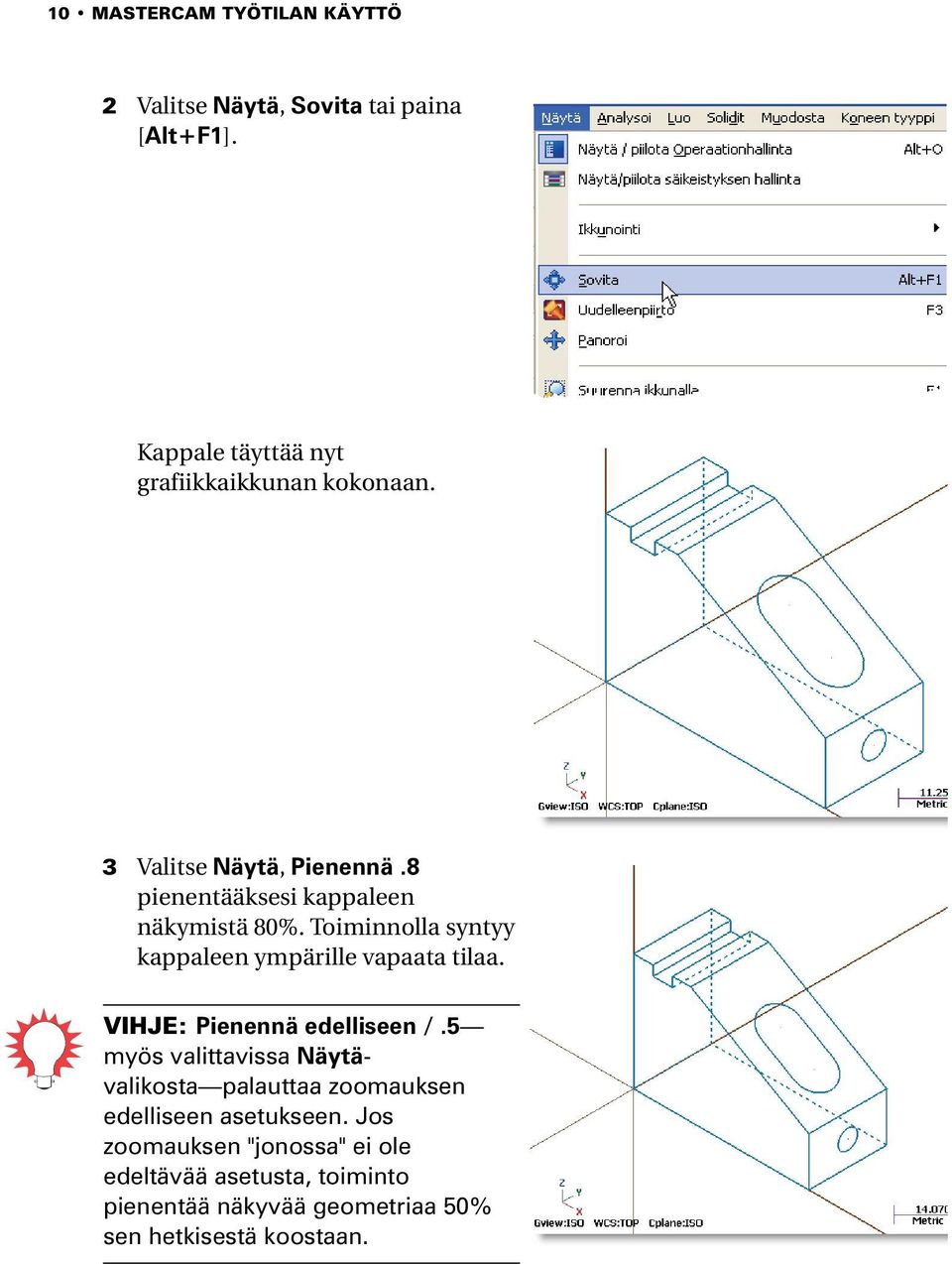

15 10 MASTERCAM TYÖTILAN KÄYTTÖ 2 Valitse Näytä, Sovita tai paina [Alt+F1]. Kappale täyttää nyt grafiikkaikkunan kokonaan. 3 Valitse Näytä, Pienennä.8 pienentääksesi kappaleen näkymistä 80%. Toiminnolla syntyy kappaleen ympärille vapaata tilaa. VIHJE: Pienennä edelliseen /.5 myös valittavissa Näytävalikosta palauttaa zoomauksen edelliseen asetukseen. Jos zoomauksen "jonossa" ei ole edeltävää asetusta, toiminto pienentää näkyvää geometriaa 50% sen hetkisestä koostaan.

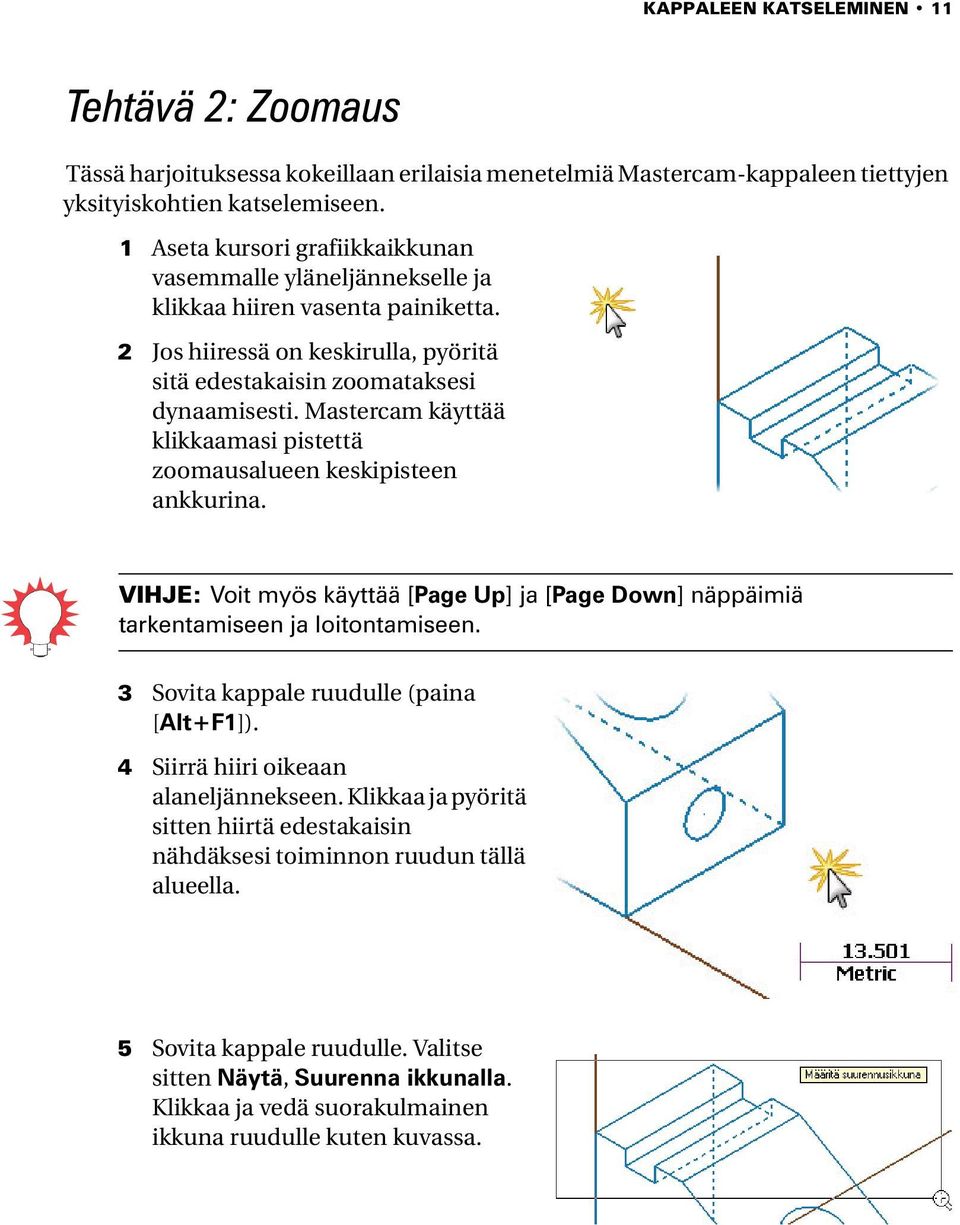

16 KAPPALEEN KATSELEMINEN 11 Tehtävä 2: Zoomaus Tässä harjoituksessa kokeillaan erilaisia menetelmiä Mastercam-kappaleen tiettyjen yksityiskohtien katselemiseen. 1 Aseta kursori grafiikkaikkunan vasemmalle yläneljännekselle ja klikkaa hiiren vasenta painiketta. 2 Jos hiiressä on keskirulla, pyöritä sitä edestakaisin zoomataksesi dynaamisesti. Mastercam käyttää klikkaamasi pistettä zoomausalueen keskipisteen ankkurina. VIHJE: Voit myös käyttää [Page Up] ja [Page Down] näppäimiä tarkentamiseen ja loitontamiseen. 3 Sovita kappale ruudulle (paina [Alt+F1]). 4 Siirrä hiiri oikeaan alaneljännekseen. Klikkaa ja pyöritä sitten hiirtä edestakaisin nähdäksesi toiminnon ruudun tällä alueella. 5 Sovita kappale ruudulle. Valitse sitten Näytä, Suurenna ikkunalla. Klikkaa ja vedä suorakulmainen ikkuna ruudulle kuten kuvassa.

17 12 MASTERCAM TYÖTILAN KÄYTTÖ 6 Sijoita ikkuna klikkaamalla. Mastercam sovittaa valitun alueen ruudulle. 7 Sovita kappale ruudulle uudestaan. Valitse sitten Näytä, Suurenna kohteeseen ja klikkaa osoitettua kohtaa ankkuroidaksesi valitun kohdeikkunan keskikohdan. Kun siirrät hiirtä, Mastercam piirtää valitusta pisteestä ulospäin kaikkiin suuntiin laajenevan suorakulmaisen ikkunan. Ikkunan muoto muuttuu, kun siirrät hiirtä pystysuoraan ja vaakasuoraan. 8 Aseta kohdeikkuna klikkaamalla. Mastercam sovittaa valitun alueen koko ruudulle.

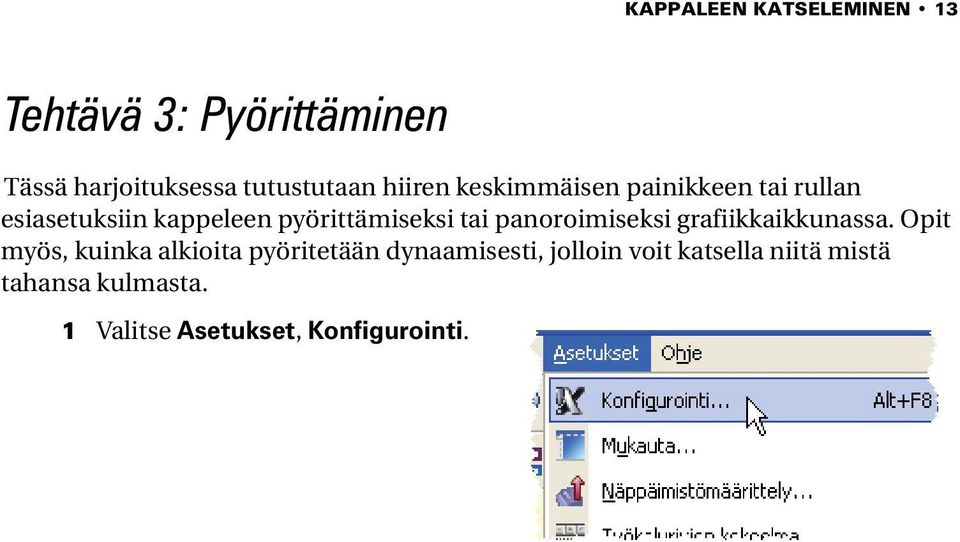

18 KAPPALEEN KATSELEMINEN 13 Tehtävä 3: Pyörittäminen Tässä harjoituksessa tutustutaan hiiren keskimmäisen painikkeen tai rullan esiasetuksiin kappeleen pyörittämiseksi tai panoroimiseksi grafiikkaikkunassa. Opit myös, kuinka alkioita pyöritetään dynaamisesti, jolloin voit katsella niitä mistä tahansa kulmasta. 1 Valitse Asetukset, Konfigurointi.

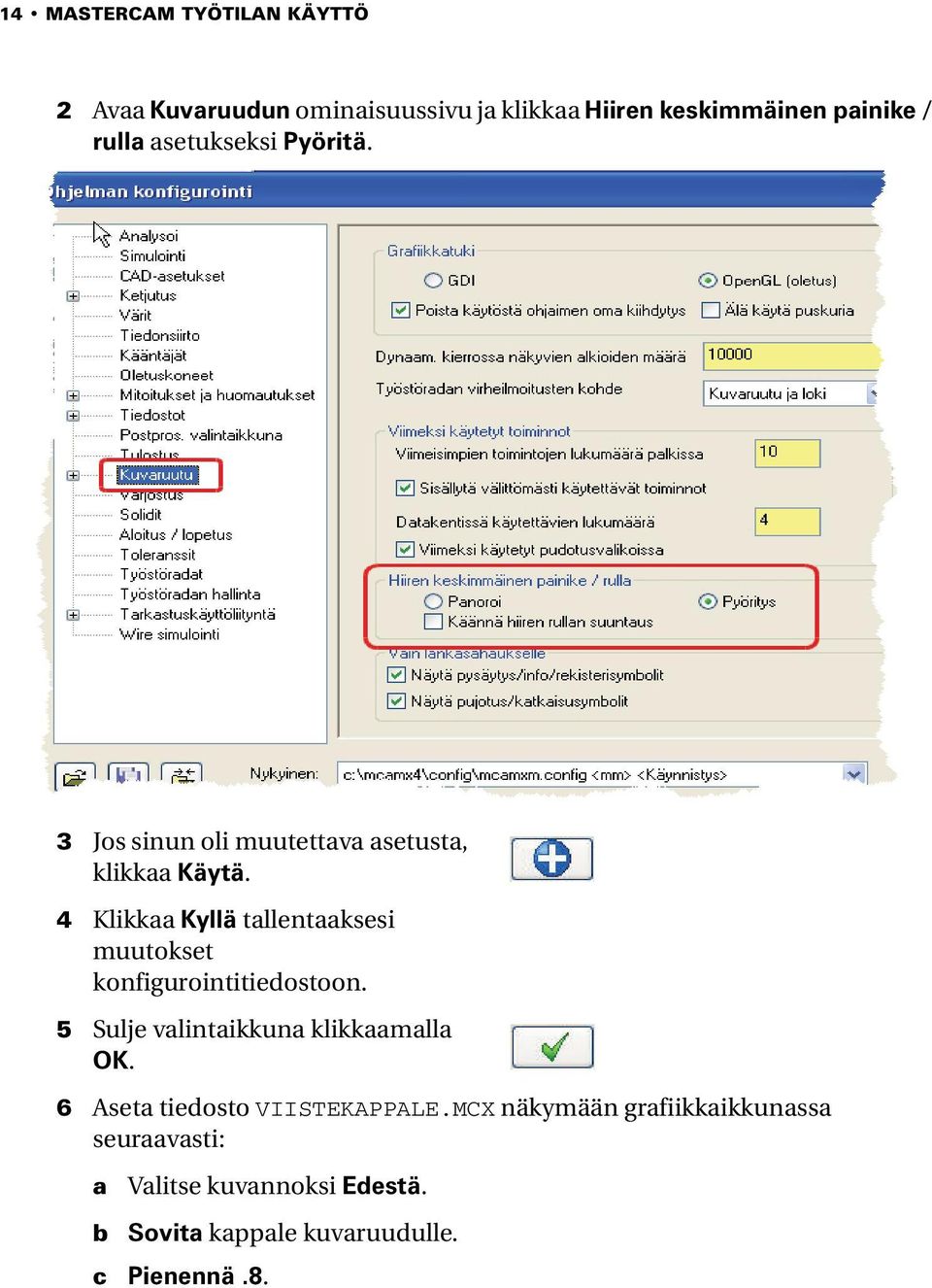

19 14 MASTERCAM TYÖTILAN KÄYTTÖ 2 Avaa Kuvaruudun ominaisuussivu ja klikkaa Hiiren keskimmäinen painike / rulla asetukseksi Pyöritä. 3 Jos sinun oli muutettava asetusta, klikkaa Käytä. 4 Klikkaa Kyllä tallentaaksesi muutokset konfigurointitiedostoon. 5 Sulje valintaikkuna klikkaamalla OK. 6 Aseta tiedosto VIISTEKAPPALE.MCX näkymään grafiikkaikkunassa seuraavasti: a b Valitse kuvannoksi Edestä. Sovita kappale kuvaruudulle. c Pienennä.8.

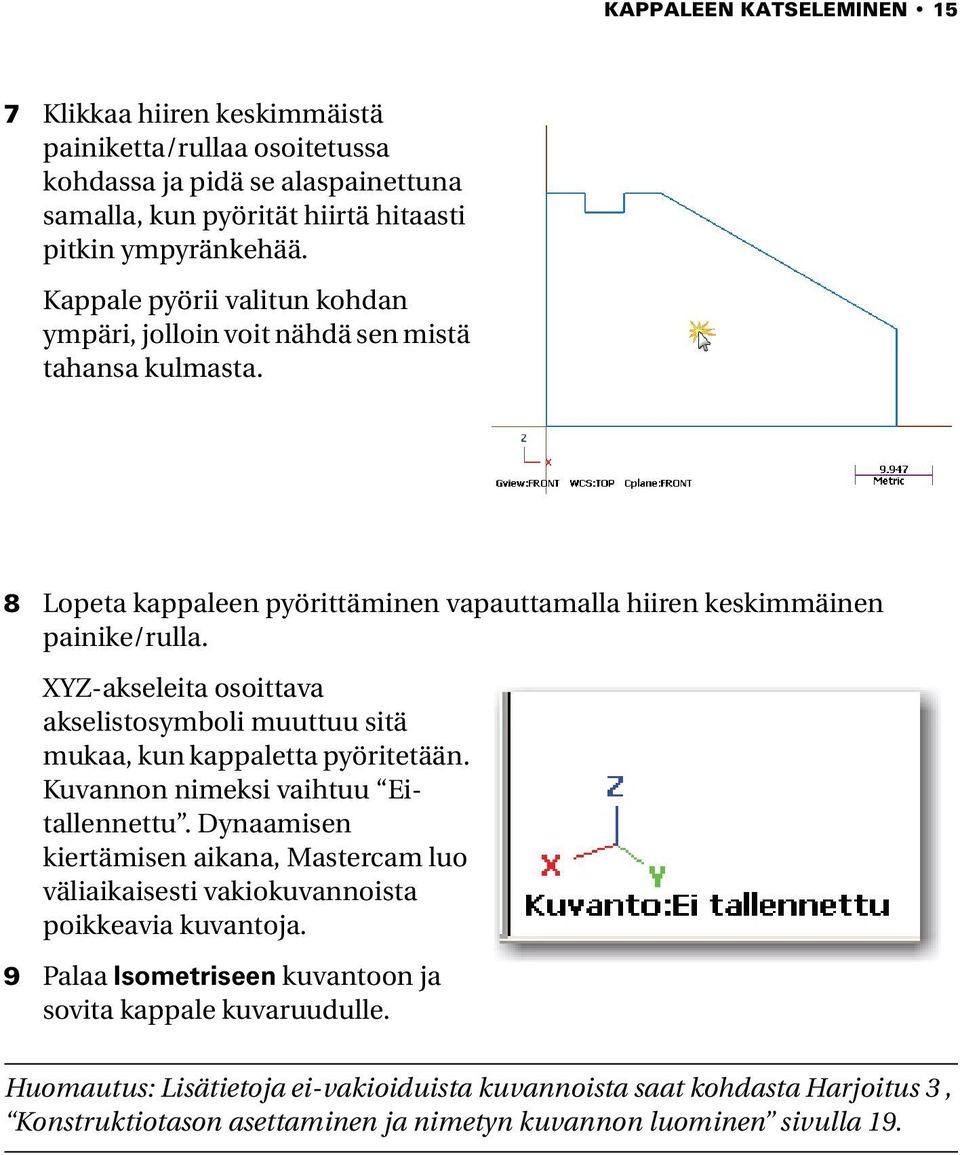

20 KAPPALEEN KATSELEMINEN 15 7 Klikkaa hiiren keskimmäistä painiketta/rullaa osoitetussa kohdassa ja pidä se alaspainettuna samalla, kun pyörität hiirtä hitaasti pitkin ympyränkehää. Kappale pyörii valitun kohdan ympäri, jolloin voit nähdä sen mistä tahansa kulmasta. 8 Lopeta kappaleen pyörittäminen vapauttamalla hiiren keskimmäinen painike/rulla. XYZ-akseleita osoittava akselistosymboli muuttuu sitä mukaa, kun kappaletta pyöritetään. Kuvannon nimeksi vaihtuu Eitallennettu. Dynaamisen kiertämisen aikana, Mastercam luo väliaikaisesti vakiokuvannoista poikkeavia kuvantoja. 9 Palaa Isometriseen kuvantoon ja sovita kappale kuvaruudulle. Huomautus: Lisätietoja ei-vakioiduista kuvannoista saat kohdasta Harjoitus 3, Konstruktiotason asettaminen ja nimetyn kuvannon luominen sivulla 19.

21 16 MASTERCAM TYÖTILAN KÄYTTÖ VIHJE: Voit myös valita Dynaaminen kierto tilarivin Kuvanto-valikosta tai Mastercamin hiiren oikeanpuoleisen painikkeen oletusvalikosta. Voit väliaikaisesti ohittaa hiiren keskimmäisen painikkeen/rullan konfigurointiasetuksen ja vaihdella sen toimintoja pyörityksestä panorointiin. Tämä tehdään painamalla [Alt]-näppäintä samalla, kun painetaan hiiren keskimmäistä painiketta/rullaa grafiikkaikkunassa.

22 KAPPALEEN KATSELEMINEN 17 Tehtävä 4: Panorointi Tässä harjoituksessa muutetaan katsontakulmaa grafiikkaikkunassa ikään kuin siirtäen kameran linssiä geometrian yläpuolella vasemmalle tai oikealla, ylös tai alas. 1 Paina [Alt]-näppäintä, klikkaa hiiren keskimmäistä painiketta/ rullaa osoitetussa kohdasssa ja pidä rulla alas painettuna samalla, kun siirrät hiirtä ylös, alas, oikealta vasemmalle ja ympäri. Näyttää siltä kuin olisit tarttunut kappaleeseen ja siirtelisit sitä hiiren osoittamiin suuntiin. Alkioita ei kuitenkaan siirretä mihinkään, vain näyttö muuttuu. Huomautus: Kuvanto ei muutu alkioita panoroitaessa. 2 Kun lopetat panoroinnin, vapauta [Alt]-näppäin ja hiiren keskimmäinen painike/rulla yhtä aikaa. 3 Lopeta harjoitus käyttämällä panorointiin näppäimistön nuolinäppäimiä ylös, alas, vasemmalle ja oikealle.

23 18 MASTERCAM TYÖTILAN KÄYTTÖ

24 HARJOITUS 3 3Konstruktiotason asettaminen ja nimetyn kuvannon luominen Tässä harjoituksessa käsitellään Mastercamin kuvantojen käyttöä. Kuvantoja voidaan käyttää kolmeen päätarkoitukseen: Kuvannot Kuvanto määrittää katsontasuunnan grafiikkaikkunassa. Konstruktiotasot Konstruktiotaso on taso, johon geometria luodaan. Konstruktiotaso on riippumaton kuvannosta. Voit esimerkiksi katsella kappaletta Isometrisesssä kuvannossa ja piirtää geometriaa Edestä konstruktiotasolla. Sorvia ohjelmoivat voivat Lathe-sovelluksessa valita konstruktiotason, jossa he voivat käyttää joko halkaisija- tai sädemitoitusta. Työkalutasot Tämä taso on tavallisesti työkaluakselin normaali. Työkalutasoja käytetään vain silloin, kun luodaan työstöratoja. Ne määrittävät työkalun suunnan. Lähes aina konstruktiotaso on sama kuin työkalutaso (yleisin poikkeus on monitoimisorvin operaatiot). Työkoordinaatisto - Työkoordinaatisto on Mastercamin kaikissa tilanteissa käyttämä aktiivinen koordinaatisto. Työkoordinaatistossa on X-, Y- ja Z- akselit ja nollapiste (origo). Kun Kuvanto- tai Suunnat-valikosta valitaan vakiokuvanto, asetettava suunta on suhteessa nykyiseen työkoordinaatistoon. Suunta, joka tavallisesti asetetaan työkoorinaatistoksi on sama kuin Päältä tai kappaleen XY-suunta ja se kertoo ohjelmalle, kuinka kappale kiinnittyy työstökoneeseen. Kun kuvanto luodaan, sitä voidaan käyttää Mastercamin piirtämisen ja työstöradan luomisen toimintoihin. Valtaosa kuvantoja määrittelevistä työkaluista sijaitsevat tilarivillä Mastercamin käyttöliittymän alareunassa. Kukin kuvannon valikko avataan tilarivin eri kohdista: Kuvanto, Suunnat ja Työkoordinaatisto.

25 20 MASTERCAM TYÖTILAN KÄYTTÖ Kuvanto-, Suunnat- ja Työkoordinaatisto-valikot ovat miltei samanlaisia. Näistä komennoista valitaan vakiokuvannot. Vakiokuvannot vastaavat kuution sivuja kulloisessakin työkoordinaatistossa. Tällä komennolla voidaan valita kuvanto tallennetuista vakiokuvannoista tai omista Näillä komennoilla voidaan luoda uusia kuvantoja kappaleen geometriasta tai muuttamalla Grafiikkaikkunan alareunassa näkyvät kulloisetkin kuvantojen valinnat. Akselistoymboli näyttää kulloisenkin kuvannon suunnan.

26 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 21 Mastercam ylläpitää luetteloa kappaletiedostoon tallennetuista kuvannoista. Kuvantoja voidaan tarkastella valitsemalla Nimetty kuvanto jostakin tilarivin valikosta (Kuvanto, Suunnat, Työkoordinaatisto). Harjoituksessa opitaan Asettamaan konstruktiotaso vakioituihin Päältä ja Edestä -kuvantoihin ja luomaan geometrian näille konstruktiotasoille. Luomaan oman nimetyn kuvannon ja käyttämään sitä geometrian luontiin kulmaan asetettuun konstruktiotasoon. Tehtävä 1: Piirtäminen Päältä-konstruktiotasolla Tässä harjoituksessa tarkastetaan CAD-konfiguroinnin asetukset kuvannoille ja konstruktiotasoille ja piirretään uusi geometria Päältä-konstruktiotasolle.

27 22 MASTERCAM TYÖTILAN KÄYTTÖ 1 Avaa 3DKUUTIO.MCX ja paina [F9] nähdäksesi XYZ-akselit grafiikkaikkunassa. 2 Valitse Asetukset, Konfigurointi.

28 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 23 3 Avaa CAD-asetuksien sivu ja peru seuraavat valinnat: Konstruktiotaso ja työkalutaso päivitetään kuvantoa vaihdettaessa ja Aseta Konstruktiotaso Päältä isometrisessä kuvannossa. 4 Jos sinun oli muutettava asetusta, klikkaa Käytä. 5 Klikkaa Kyllä tallentaaksesi muutokset konfigurointitiedostoon. 6 Sulje valintaikkuna klikkaamalla OK.

29 24 MASTERCAM TYÖTILAN KÄYTTÖ 7 Vaihda kuvanto Päältä. Huom.: Katso Harjoitus 1, Vakiokuvantojen asettaminen sivu 5, kuinka tämä vaihe tehdään. Työkoordinaatisto, työkalutaso ja konstruktiotaso eivät ole muuttuneet, ne ovat myös asetettu Päältä. 8 Luodaksesi kaaren kuution päälle valitse Luo, Kaari, Ympyrä keskiöpiste. 9 3D kuution ylätaso on mm Z-akselilla. Kirjoita Z -koordinaatiksi AutoCursorin valintapalkissa kuvaruudun yläreunassa 80.0 ja klikkaa vastaavaa painiketta lukitaksesi kentän. Huom.: Kyseessä ei ole Z-kenttä Mastercamin käyttöliittymän alareunassa - vaan kyse on AutoCursorin valintapalkin Z-kentästä toiminnon valintapalkin yläpuolella.

30 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN Klikkaa osoitetussa kohdassa piirtääksesi ympyrän kuution päällimmäiselle sivulle. Huom.: Ympyrän keskipisteen sijainti ei ole tarkka. 11 Klikkaa ja piirrä ympyrä, joka on suunnilleen saman kokoinen kuin kuvassa. Ympyräalkio on "aktiivinen", mikä tarkoittaa sitä, että sen ominaisuuksia voidaan muokata. 12 Anna Ympyrä keskiöpisteen avulla -valintapalkkiin Säteeksi Paina [Tab]-näppäintä, jolloin Halkaisija-kenttä muuttuu automaattisesti Klikkaa Käytä säilyäksesi Ympyrä keskiöpisteen avulla -toiminnossa. (Älä klikkaa OK.)

31 26 MASTERCAM TYÖTILAN KÄYTTÖ 14 Pyöritä alkioita grafiikkaikkunassa varmistaaksesi, että olet piirtänyt uuden ympyrän kuution ylimmälle sivulle. Huom.: Katso Tehtävä 3, Pyörittäminen sivu 13, kuinka tämä vaihe tehdään. 15 Pysyttele Ympyrä keskiöpisteen avulla -toiminnossa, kun siirryt seuraavaan harjoitukseen: Tehtävä 2, Piirtäminen Päältäkonstruktiotasolla. Tehtävä 2: Piirtäminen Päältä-konstruktiotasolla Tässä harjoituksessa tutustutaan Mastercamin joustavuuteen kappaleita piirrettäessä ja kuvantoja ja konstruktiotasoja vaihdettaessa. Pysyttele edelleen Ympyrä keskiöpisteen avulla -toiminnossa ja vaihda konstruktiotasoksi Edestä, vaihda kuvanto toiseksi ja piirrä uusi geometria Edestä-konstruktiotasolle.

32 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 27 1 Edelleen Ympyrä keskiöpisteen avulla -toiminnossa pysytellen valitse tilariviltä Suunnat, Edestä (Työkoord.). 2 Vaihda geometrian kuvanto Isometriseksi.

33 28 MASTERCAM TYÖTILAN KÄYTTÖ Kuvanto, työkalutaso ja konstruktiotaso ovat muuttuneet valintojen mukaisiksi. 3 Klikkaa osoitetussa kohdassa piirtääksesi ympyrän kuution etusivulle. Ole huolellinen, että klikkaat kuution pohjan reunaviivan yläpuolelle. Huom.: AutoCursorin Z-koordinaatti ei enää ole lukittuna Se on asetettu Z0, mikä on tässä harjoituksessa oikea arvo.

34 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 29 4 Klikkaa ja piirrä kuution etusivulle ympyrä, joka on suunnilleen saman kokoinen kuin kuvassa. 5 Anna Ympyrä keskiöpisteen avulla -valintapalkkiin Säteeksi Klikkaa OK hyväksyäksesi uuden geometrian ja poistuaksesi Ympyrä keskiöpisteen avulla -toiminnosta. 7 Käytä nyt oppimiasi taitoja ja piirrä geometriat kuution muille sivuille.

35 30 MASTERCAM TYÖTILAN KÄYTTÖ Tehtävä 3: Uuden nimetyn kuvannon piirtäminen konstruktiotasolle Seuraavaksi luodaan oma, kappaleen vinon sivun mukainen kuvanto ja lisätään se kuvantojen luetteloon. 1 Avaa esimerkkitiedosto VIISTOSIVU.MCX. Oletuskuvanto on Isometrinen kuvanto. Työkoordinaatisto, työkalutaso ja konstruktiotaso on asetettu Päältä. 2 Kierrä kuvantoa varoavasti nähdäksesi paremmin yksittäisen pisteen kappaleen vinolla sivulla.

36 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 31 3 Valitse Luo, Kaari, Ympyrä keskiöpiste. 4 Valitse piste, piirrä ympyrä ja klikkaa uudelleen ympyrän asettamiseksi suunnilleen saman kokoiseksi kuin kuvassa. 5 Pyöritä kappaletta hiukan varmistaaksesi, että ympyrä ei ole kappaleen etusivun suuntainen. Piirtääksesi ympyrän vinoon tasoon, sinun on ensin luotava uusi kuvanto. 6 Paina [Esc] päättääksesi Ympyrä keskiöpisteen avulla -toiminnon. 7 Valitse Muokkaa, Kumoa poistaaksesi ympyrän. 8 Vaihda geometrian kuvanto Isometriseksi.

37 32 MASTERCAM TYÖTILAN KÄYTTÖ Dynaamisen suunnan asettaminen 1 Valitse tilariviltä Suunnat, Dynaamiset suunnat. Dynamiset suunnat -valintaikkuna avautuu ja akselistosymboli näkyy grafiikkaikkunassa. Dynaamiset suunnat -toiminnon avulla voit luoda omasuuntaisia tasoja käyttäen interaktiivista akselistosymbolia grafiikkaikkunassa. Akselistosymboli koostuu kolmesta akselista, joilla on yhteinen origo. Kullakin akselilla on viisi valintakohtaa. Jokaisella akselin osalla on oma erilainen toimintonsa.

38 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 33 1 Akselien origo - Käytetään akselistosymbolin origon valitsemiseen 3D-tilassa. 2 Ensimmäinen jalka - Valitaan siirrettäessä symbolia pitkin valittua akselia. 3 Akselin kirjain - Valitaan kun kierretään symbolia kohtisuoran akselin ympäri. X-kirjaimen valinta kiertää akselistosymbolia Y:n ympäri Y-kirjaimen valinta kiertää akselistosymbolia X:n ympäri Z-kirjaimen valinta kiertää akselistosymbolia X:n ympäri 4 Toinen jalka - Valitaan kiertämään akselistosymbolia kohtisuoran akselin ympäri. X-kirjaimen valinta kiertää akselistosymbolia Z:n ympäri Y-kirjaimen valinta kiertää akselistosymbolia Z:n ympäri Z-kirjaimen valinta kiertää akselistosymbolia Y:n ympäri 5 Akselin nuolenpää - Valitaan suuntaamaan akselistosymboli geometriaan.

39 34 MASTERCAM TYÖTILAN KÄYTTÖ 2 Siirrä dynaaminen akselistosymboli vinon sivun vasempaan alanurkkaan ja klikkaa kerran sijoittaaksesi akselistosymbolin. 3 Klikkaa X-akselin kirjainta kiertääksesi symbolia Y:n ympäri. Älä pidä hiiren painiketta alhaalla. Kierron asteikkoa osoittava valikko avautuu. VIHJE: Asteikkoa voidaan muuttaa painamalla [Ctrl]-näppäintä ja klikkaamalla hiiren oikealla painikkeella. Tällöin avautuu Akselistosymbolin asetukset -valikko, josta voitaan määritellä akseliston suuntausta ja asteikon tartuntainkrementtejä.

40 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 35 4 Kierrä X-akselia pisteeseen vinon sivun vasemmassa ylänurkassa ja klikkaa kerran asettaaksesi X- akselin. VIHJE: Kun liikutat hiirtä kohti suoran päätä, kursori tarttuu automaattisesti päätepisteeseen ja näytää samalla päätepistettä osoittavan vihjeikonin. Tämä kuuluu AutoCursorin toimintoihin. Lisätietoja AutoCursorista saat klikkaamalla AutoCursorin valintapalkin Ohjepainiketta. 5 Klikkaa OK Dynaamisten tasojen valintaikkunassa hyväksyäksesi uuden kuvannon. 6 Kirjoita Uusi kuvanto -valintaikkunan Nimi-kenttään Viisto Sivu ja klikkaa OK päättääksesi uuden kuvannon luomisen. Huom.: Uuden kuvannon origon XYZ-koordinaatit näkyvät Uusi kuvanto - valintaikkunassa.

41 36 MASTERCAM TYÖTILAN KÄYTTÖ 7 Ruskean koordinaatistoakseliston ja origon lisäksi, jotka saat näkyviin grafiikkaikkunassa painamalla [F9], Mastercam näyttää nyt sinisellä uuden määritellyn kuvannon konstruktioakselit ja origon. Huom.: Koska uusi kuvanto luotiin Suunnat-valikosta, Mastercam suuntaa automaattisesti konstruktiotason ja työkalutason uuden kuvannon mukaan. 8 Valitse tilariviltä Suunnat, Nimetty kuvanto.

42 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 37 9 Varmista, että Viisto sivu -kuvanto näkyy Kuvannon valinta - valintaikkunan luettelossa. Lopeta harjoitus sulkemalla valintaikkuna. TÄRKEÄÄ: Jos et jatka heti seuraavaan harjoitukseen, valitse Tiedosto, Tallenna nimellä ja tallenna harjoitustiedosto uudella nimellä, esimerkiksi VIISTOSIVU-NIMI.MCX. Tiedoston tallentaminen tässä vaiheessa tallentaa myös harjoituksessa luodun uuden kuvannon. Kuvantoa käytetään seuraavassa harjoituksessa.

43 38 MASTERCAM TYÖTILAN KÄYTTÖ Tehtävä 4: Geometrian luominen nimetylle kuvannolle. Tässä harjoituksessa luodaan geometria nimetylle kuvannolle, Viisto sivu. 1 Jos jatkat suoraan kohdasta Tehtävä 3, Uuden nimetyn kuvannon piirtäminen konstruktiotasolle, hyppää tämän vaiheen yli. Muutoin avaa harjoitustiedosto, jonka tallensit edellisessä harjoituksessa. 2 Valitse tilariviltä Suunnat, Nimetty kuvanto. 3 Varmista, että Viisto sivu -kuvanto on valittuna valintaikkunan luettelossa ja klikkaa OK sulkeaksesi ikkunan.

44 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 39 4 Valitse Luo, Kaari, Ympyrä keskiöpiste. 5 Kierrä kuvantoa hiukan nähdäksesi paremmin yksittäisen pisteen kappaleen vinolla sivulla.

45 40 MASTERCAM TYÖTILAN KÄYTTÖ 6 Valitse piste, piirrä ympyrä ja klikkaa uudelleen ympyrän asettamiseksi suunnilleen saman kokoiseksi kuin kuvassa. 7 Kirjoita Ympyrä keskiöpisteen avulla -valintapalkkiin Säteeksi Klikkaa OK hyväksyäksesi uuden geometrian ja poistuaksesi Ympyrä keskiöpisteen avulla -toiminnosta. 9 Pyöritä alkioita grafiikkaikkunassa varmistaaksesi, että olet piirtänyt uuden ympyrän haluttuun suuntaan. Jos se on oikein suunnattu Viisto sivu -kuvannossa, harjoitus on tehty oikein. Tehtävä 5: Kuvantojen hallinta Seuraavassa harjoituksessa tutustutaan Kuvantojen hallintaan, valintaikkunaan, josta voi keskitetysti nähdä kaikki Mastercamin kappaletiedostoon tallennetut kuvannot ja niiden ominaisuudet. Kuvantojen hallintaan käytetään uusien kuvantojen luomiseen, kuvantojen valintaan kullekin tasolle, niiden origojen muokkaamiseen ja nollapisteen siirtoihin. 1 Valitse tilariviltä Työkoord, Kuvantojen hallinta.

46 KONSTRUKTIOTASON ASETTAMINEN JA NIMETYN KUVANNON LUOMINEN 41 2 Klikkaa valintaikkunan Ohje-painiketta Mastercamin Ohjeen avaamiseksi ja kokeile tietojen avulla eri valintoja. Seuraavassa kuvassa esitellään joitakin Kuvantojen hallinnan tärkeistä kohdista..

47 42 MASTERCAM TYÖTILAN KÄYTTÖ

48 HARJOITUS 4 4Tasojen käyttö Mastercam-tiedosto voi sisältää omat tasonsa rautalankageometrialle, solideille, pinnoille, piirustusalkioille ja työstöradoille ja muille kappaletiedoille. Tiedoston järjestäminen tasoihin helpottaa piirustuksen hallintaa määrittämällä alueet, jotka näkyvät aina ja alkiot, jotka voit valita garafiikkaikkunassa. Tämä vähentää epähuomiossa tehtyjä muutoksia. Mastercamissa voidaan luoda ja nimetä enimmillään kaksi miljardia tasoa, joista mikä tahansa voi olla päätaso. Päätaso on nykyinen työskentelytaso. Kullekin luodulle tasolle annetaan yksilöllinen numero ja valinnaisesti myös nimi. Mastercamin Tasojen hallinnassa voidaan katsella ja luoda tasoja ja asettaa niille ominaisuuksia.

49 44 MASTERCAM TYÖTILAN KÄYTTÖ Harjoituksessa opitaan Avaamaan Tasojen hallinta. Piilottamaan ja näyttämään tasoja. Muuttamaan päätaso. Nimeämään taso ja liittämään sille alkioita Siirtämään valitut alkiot toiselle tasolle käyttämällä tilarivin hiiren oikean painikkeen valintoja. Tehtävä 1: Tasojen hallinnan avaaminen Kun Mastercam-tiedosto avataan ensimmäistä kertaa, kaikkia alkioita ei ehkä voi nähdä, koska ne saattavat sijaita tasoilla, joita ei näytetä grafiikkaikkunassa. Hyvä tapa on ensimmäiseksi avata Tasojen hallinta ja katsoa tiedoston kaikki tasot. Seuraavassa harjoituksessa avataan Tasojen hallinta. 1 Avaa harjoitustiedosto TUKANKUIVAIN.MCX.

50 TASOJEN KÄYTTÖ 45 2 Klikkaa hiiren vasemmalla painikkeella tilarivin Taso-kohtaa. VIHJEITÄ: Sen hetkisen tason numero näkyy tilarivin Taso-kentässä. Vihjeikonissa näkyy sen hetkisen päätason nimi, kun pidät hiirtä Tason yläpuolella. (Tässä esimerkissä taso 2 on nimeltään Rautalanka.) Hiiren vihjeikonista voi päätellä, että hiiren oikeanpuoleisessa painikkeessa on valintoja käytettävissä. Näistä piirteistä opit lisää kohdista Päätason vaihtaminen sivulla 49 ja Alkioiden siirtäminen ja kopioiminen toiselle tasolle sivulla 53.

51 46 MASTERCAM TYÖTILAN KÄYTTÖ Tasojen hallinnassa näkyvät kaikki kulloisenkin kappaletiedoston tasot, niiden näytön tilan ja alkioiden lukumäärän kullakin tasolla. Seuraavassa harjoituksessa opit, kuinka tasot näytetään ja piilotetaan. Huom.: Tasojen hallinta on ei-modaalinen valintaikkuna. Tämä tarkoittaa sitä, että voit jättää Tasojen hallinnan kuvaruudulle ja jatkaa työskentelyä

52 TASOJEN KÄYTTÖ 47 Mastercamin työtilassa. Voit jopa siirtää Tasojen hallinnan toiselle kuvaruudulle moninäyttöisissä tietokoneissa. Kun avaat Tasojen hallinnan ensimmäisen kerran, tasot on luetteloitu alimmasta numerosta korkeimpaan. Jos muutat luettelon järjestystä ja suljet Tasojen hallinnan, Mastercam muistaa muutokset ja tallentaa järjestyksen seuraavaa avaamiskertaa varten. Tehtävä 2: Tasojen näyttäminen ja piilottaminen Tässä harjoituksessa muutat grafiikkaa piilottamalla ja näyttämällä tasoja. Valitaksesi ja muokataksesi alkiota grafiikkaikkunassa, sinun on ensin asetettava näkyväksi taso, jolla alkio on. 1 Avaa TUKANKUIVAIN.MCX, ellei se ole jo avattuna. Avaa sen jälkeen Tasojen hallinta tilariviltä. X Näkyvä-sarakkeessa osoittaa, että kaikki tämän tiedoston tasot on asetettu näkymään.

53 48 MASTERCAM TYÖTILAN KÄYTTÖ 2 Klikkaa kerran tason 3 Näkyväsarakketta piilottaaksesi tason nimeltä Huomatukset (mitat). Muutos näkyy kuvaruudulla välittömäsi. Tasojen hallintaa ei tarvitse sulkea nähdäkseen, että taso on piilotettu. Voit tarpeen mukaan vetää Tasojen hallinta -valintaikkunan kohtaan, jossa se ei ole grafiikkaikkunan edessä. 3 Klikkaa uudelleen tason 3 Näkyvä-saraketta palauttaaksesi tason näkyviin. 4 Toista nämä toimenpiteetsteps 2 3 tasolle 1 (Pinnat). 5 Piilota tasot 1 ja 3. 6 Yritä piilottaa taso 2. Kun Tasojen hallinnan ruutu Aseta päätaso aina näkyväksi on valittuna, päätason piilottaminen ei ole mahdollista. VAROITUS: Päätason piilottaminen silloin, kun päätasolla työskennellään ei ole suositeltavaa. Joskus se kuitenkin voi olla tarpeellista. 7 Tasojen hallinnan valintaikkunan vasemman alanurkan valinnoista näytetään tai piilotetaan kaikki tasot. Seuraavassa harjoituksessa opitaan, kuinka päätaso vaihdetaan.

54 TASOJEN KÄYTTÖ 49 Tehtävä 3: Päätason vaihtaminen Kun geometriaa luodaan, se sijoitetaan aina päätasolle. Kerrallaan voi olla olemassa vain yksi päätaso, mutta päätasoa voidaan tarvittaessa vaihtaa niin usein kuin halutaan. Tilarivin Taso-kentästä tarkastetaan sen hetkinen päätaso. Kulloisenkin päätason nimi näkyy Taso-kentässä, kun siirrät hiiren sen päälle. Tässä harjoituksessa vaihdetaan päätaso. 1 Avaa TUKANKUIVAIN.MCX ja siirry Tasojen hallintaan. 2 Klikkaa kerran tason 1 (Pinnat)Numero-saraketta asettaaksesi sen päätasoksi. 3 Siirrä hiiri pois Numerosarakkeesta ja klikkaa tyhjää rivä tarkastaaksesi, että taso 1 (Pinnat) on asetettu päätasoksi. Tilarivin Taso-kenttä muuttuu myös osoittamaan, että taso 1 on päätaso. 4 Piilota taso 3 (Huomatukset) käyttäen edellä opittuja taitoja. Tasojen näyttäminen ja piilottaminen sivulla Aseta kursori jollekin kohdalle tason 3 riviä. Klikkaa sitten hiiren oikealla painikkeella ja valitse Aseta päätasoksi.

55 50 MASTERCAM TYÖTILAN KÄYTTÖ Vaikka piilotitkin tason numero 3, Tasojen hallinnan valinta Aseta päätaso aina näkyväksi on valittuna. Päätaso on näkyvissä riippumatta sen aikaisemmasta näkymisen asetuksesta. 6 Sulje Tasojen hallinta klikkaamalla OK. 7 Kirjoita tilarivin Taso-kenttään 2 ja paina [Enter] muuttaaksesi päätason tasosta 3 tasoksi 2. Kun tiedät etukäteen tason, jolla haluat työskennellä, numeron kirjoittaminen Taso-kenttään on nopein tapa uuden päätason asettamiseksi. Seuraavassa harjoituksessa opitaan, kuinka luodaan uusi taso. Tehtävä 4: Tason nimeäminen ja alkioiden liittäminen tasolle Tässä harjoituksessa annetaan tasolle nimi ja liitetään tasolle alkioita. 1 Avaa TUKANKUIVAIN.MCX ja siirry Tasojen hallintaan. 2 Kirjoita Päätason Numero-kenttään 4 ja paina [Tab].

56 TASOJEN KÄYTTÖ 51 Mastercam lisää sen Tasojen hallinnan tasojen luetteloon ja asettaa sen päätasoksi. Harjoituksessa käytetään Tasojen listauksen oletusasetusta Käytetyt tai nimetyt.

57 52 MASTERCAM TYÖTILAN KÄYTTÖ VIHJE: Käytä valintoja kohdassa Tasojen listaus määrittämään tasojen näkymistä Tasojen hallinnassa. Voi luetteloida vain käytettyjä tasoja (tasoja, joihin on liitetty alkiota), tasoja, jotka ovat nimettyjä riippumatta siitä, ovatko ne käytettyjä, tasoja, jotka ovat sekä käytettyjä että nimettyjä tai voit rajoittaa näytettävien tasojen lukumäärää. 3 Kirjoita Nimi-kenttään Harjoitus ja paina [Tab]. Tasojen hallinnan luettelo päivittyy näyttämään uuden tason nimen. Vaikka tasojen nimeäminen onkin valinnaista, kuvailevista nimistä on hyötyä. 4 Sulje Tasojen hallinta klikkaamalla OK-painiketta. 5 Valitse Luo, Piste, Sjainti. 6 Luo grafiikkaikkunan eri kohtiin pisteitä klikkaamalla. 7 Sulje Pisteen valintapalkki klikkaamalla OK. 8 Avaa Tasojen hallinta ja tarkasta, että uusi geometria on luotu tasolle 4 (Alkioiden lukumäärä ei ole 0). 9 Harjoittele tasojen piilottamista ja palauttamista näkyviin ja päätason muuttamista. Siirry sitten seuraavaan harjoitukseen.

58 TASOJEN KÄYTTÖ 53 Tehtävä 5: Alkioiden siirtäminen ja kopioiminen toiselle tasolle Tässä harjoituksessa siirretään alkioita tasolta toiselle käyttämällä tilarivin Tasokentän hiiren oikean painikkeen valikoita. Samoja ohjeita noudattaen voit myös kopioida alkioita tasolta toiselle. 1 Aseta taso 2 päätasoksi ja kaikki tasot näkyviksi grafiikkaikkunassa. 2 Klikkaa hiiren oikealla painikkeella tilarivin Taso-kohtaa.

59 54 MASTERCAM TYÖTILAN KÄYTTÖ 3 Mastercam pyytää valitsemaan alkiot. Toimi seuraavasti valitaksesi kaikki tason 3 huomautukset. a Klikkaa yleisvalintapalkin Kaikki-painiketta.

60 TASOJEN KÄYTTÖ 55 b Luo valintamaski Valitaan kaikki -valintaikkunassa kaikille tason 3 alkioille. Se tehdään seuraavalla tavalla: Valitse Taso-ruutu ja ja klikkaa Taso-painiketta. Valitse luettelosta taso 3. Klikkaa OK.

61 56 MASTERCAM TYÖTILAN KÄYTTÖ 4 Mastercam korostaa grafiikkaikkunassa kaikki huomatukset, mikäli ne on valittu. Paina [Enter] tai valitse Lopeta valinta yleisvalintapalkissa. VIHJE: Vaihtoehtoisesti vait käyttää yleisvalintapalkin valintamenetelmiä ensin ennen kuin käytät Taso-kentän hiiren oikean painikkeen valikkoa. Kun esivalitset alkioita, Mastercam ei ehdota valitsemaan lisää alkioita tasolle siirrettäväksi tai kopioitavaksi. Kun olet klikannut hiiren oikealla painikkeella Taso-kenttää, voit siirtyä suoraan Tasojen vaihtaminen-valintaikkunaan.

62 TASOJEN KÄYTTÖ 57 5 Tee Tasojen vaihtaminen - valintaikkunassa seuraavat vaiheet: a b Valitse Siirrä. Poista valinta Tasonumerokohdan Käytä päätasoa - valintaruudusta. c Kirjoita Tasonumeroksi 4. d Klikkaa OK. 6 Tarkasta Tasojen hallinnasta, että tasolla 3 olleet alkiot (huomautukset) ovat nyt tasolla 4. Tasolla 3 ei enää ole alkioita. Tämä Mastercamin tasoja esitellyt harjoitus on nyt lopussa.

63 58 MASTERCAM TYÖTILAN KÄYTTÖ Yhteenveto Onneksi olkoon! Olet käynyt läpi kaikki Mastercam työtilan käyttö harjoitukset. Käytyäsi nyt läpi tämän harjoituskirjan suosittelemme tutustumista Mastercamin muihin ominaisuuksiin ja toimintoihin. Tässä tai muissa sarjassa saattaa olla sopivia harjoituskirjoja. Kysy Mastercam-edustajaltasi lisätietoja koulutuksesta.
