Luento 2 Martensiitti- ja bainiittireaktio

Transkriptio

1 Luento 2 Martensiitti- ja bainiittireaktio

2 Martensiittitransformaatiossa tapahtuvat muodonmuutokset hilassa

3 Martensiittitransformaatiossa tapahtuvat muodonmuutokset hilassa - Martensiitti (tkk, tetragoninen) muodostuu austeniitista (pkk) leikkautumalla joko kokonais- tai osittaisdislokaatioiden välityksellä tai kaksostumalla. - Kuvassa (a) on yhdistetty ne austeniittihilan Fe-atomit, joista muodostuu martensiitin yksikkökoppi. - Austeniitin (111)-taso tulee martensiitissa (011)-tasoksi ja suunta [101] suunnaksi [111]. - Austeniitin oktaedrikolot sijaitsevat x-, y- ja z-akseleilla, mutta martensiitissa C-atomit järjestyvät kaikki samalle z-akselille. - Tilakeskisestä kuutiollisesta hilasta tulee tetragoninen, akselisuhde c/a = 1,04, kun C- pitoisuus on 0,8%.

4 Martensiittitransformaatiossa tapahtuvat muodonmuutokset hilassa - Austeniitti- ja martensiittihilan yhteyden selvitti ensiksi Bain. - Tetragonaalinen martensiittihila voidaan konstruoida kahdesta austeniitin yksikkökopista. - Jotta uusi yksikkökoppi muuttuisi martensiitiksi tarvitaan noin 17% supistuminen [001] γ suunnassa Bainin muodonmuutos.

5 Martensiittilinssejä erilaisissa teräksissä

6 Martensiitin orientaatiosuhde austeniittiin

7 Martensiitin tetragonaalisuuden riippuvuus teräksen C-pitoisuudesta

8 Raekoon vaikutus martensiitin lujuuteen

9 Martensiittilinssien muoto ja ns. invariant plane strain

10 Deformaatiomekanismit martensiittitransformaatiossa

11 Deformaatiomekanismit martensiittitransformaatiossa

12 Deformaatiomekanismit martensiittitransformaatiossa ja martensiitin rakenne C-pitoisuuden funktiona

13 C-pitoisuuden vaikutus martensiitin rakenteeseen

14 Martensiitin orientaatiosuhteet C-pitoisuuden funktiona

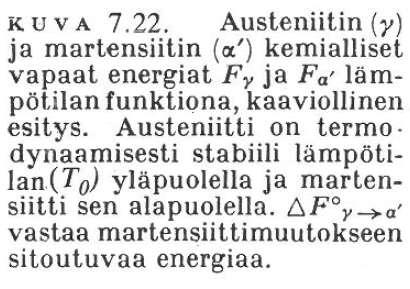

15 Austeniitin ja martensiitin vapaat energiat lämpötilan funktiona

16 Martensiitin ytimen rakenne

17 Martensiittitransformaation kinetiikka

18 Hiilipitoisuuden vaikutus M s ja M f lämpötiloihin

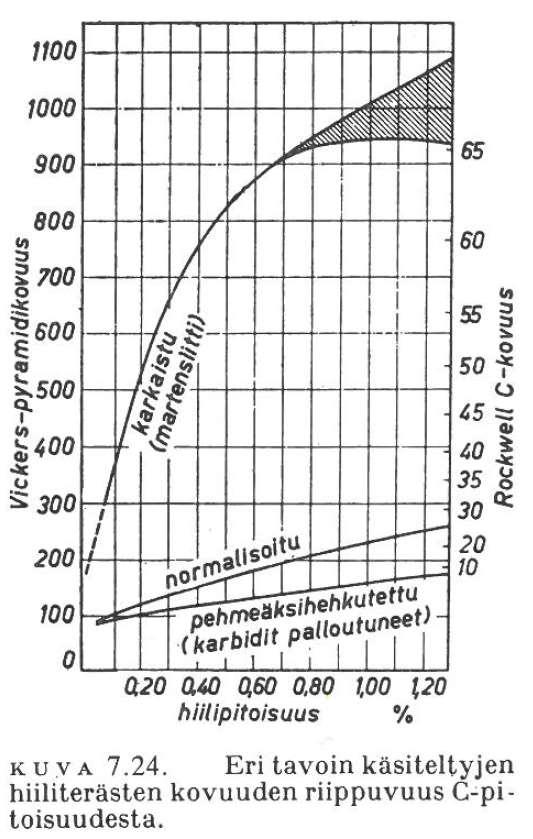

19 Hiiliterästen martensiitin kovuuden riippuvuus C-pitoisuudesta

20 Hiiliterästen martensiitin kovuuden riippuvuus C-pitoisuudesta

21 Hiilipitoisuuden vaikutus martensiitin lujuuteen

22 Bainiittisia mikrorakenteita

23 Bainiittisia mikrorakenteita

24 Bainiittisia mikrorakenteita

25 Hiilen jakautuminen bainiittireaktiossa

26 Ero hiilen jakautumisessa ylä- ja alabainiitin välillä

27 Bainiittisia mikrorakenteita

28 Granulaarisen bainiittin mikrorakenteita (jatkuva jäähtyminen)

29 Seosaineiden vaikutus bainiittireaktioon

30 Seosaineiden vaikutus bainiittireaktioon

31 Tyypillisten bainiittisten terästen koostumuksia

32 Bainiittisten terästen sukupuu

33 Eutektoidisen teräksen eri rakenteiden kovuus austeniitin hajaantumislämpötilan funktiona

34 Asikulaarinen ferriitti

35 Martensiitin pääseminen - mikrorakenteet

36 Martensiitin pääseminen - mikrorakenteet

37 Martensiitin pääseminen - mikrorakenteet

38 C-terästen martensiitin kovuus päästölämpötilan funktiona

39 Martensiitin kovuus C-pitoisuuden ja päästölämpötilan funktiona

40 Martensiitin päästöreaktiot

41 C-terästen mekaanisia ominaisuuksia karkaistuna ja päästettynä

42 C-terästen mekaanisia ominaisuuksia karkaistuna ja päästettynä

43 C-terästen mekaanisia ominaisuuksia karkaistuna ja päästettynä

44 Martensiitin tetragonisuuden muutos päästössä

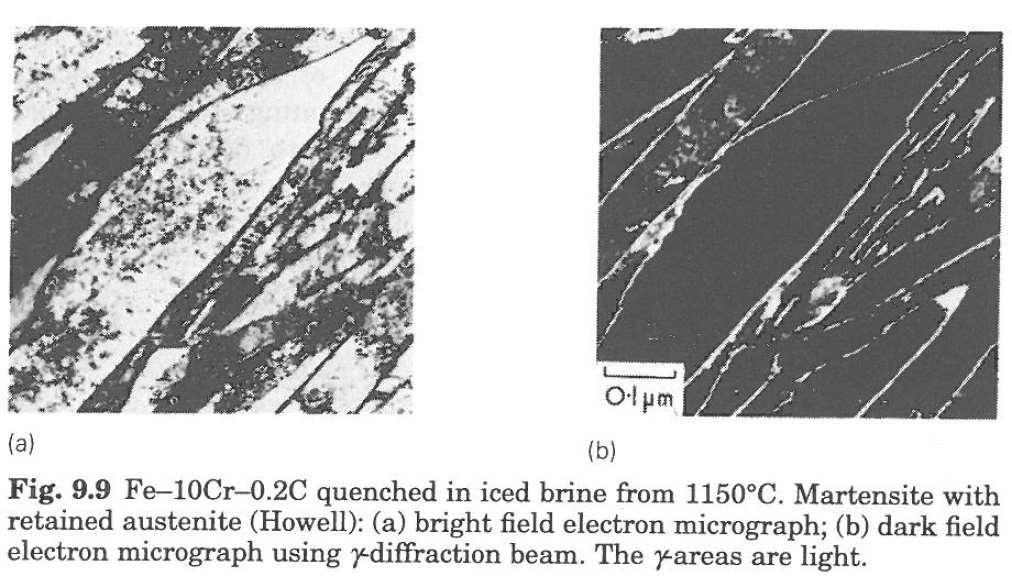

45 Jäännösausteniittia martensiittisessa rakenteessa

46 Seosainekarbidien ja nitridien muodostuminen

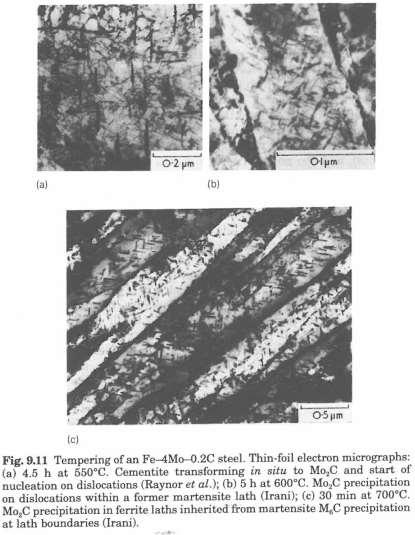

47 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

48 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

49 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

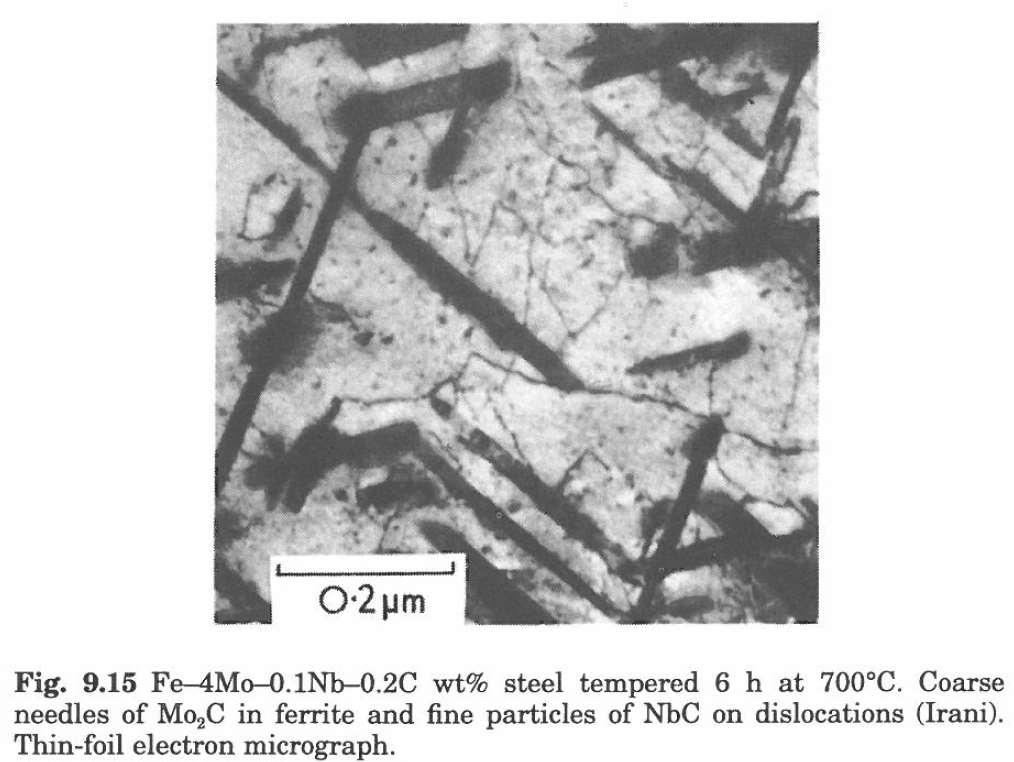

50 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

51 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

52 Seosainekarbidien muodostuminen ja sekundäärinen karkeneminen

53 Päästettyjen seosterästen mekaanisia ominaisuuksia

54 Päästettyjen seosterästen mekaanisia ominaisuuksia

55 Päästöhauraus nuorrutusteräksissä

56 Yksivaiheinen ja kaksivaiheinen päästöhauraus

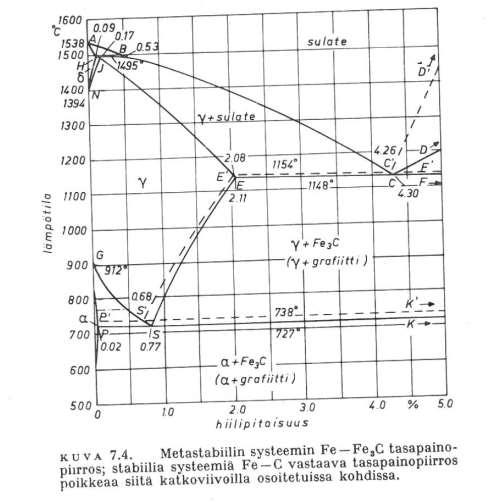

57 Fe-C tasapainopiirros
