1 BK20A2100 Konstruktiomateriaalit Luennot / syksy 2012 TkT Harri Eskelinen LUENTO 1 Kertausluento A 2012

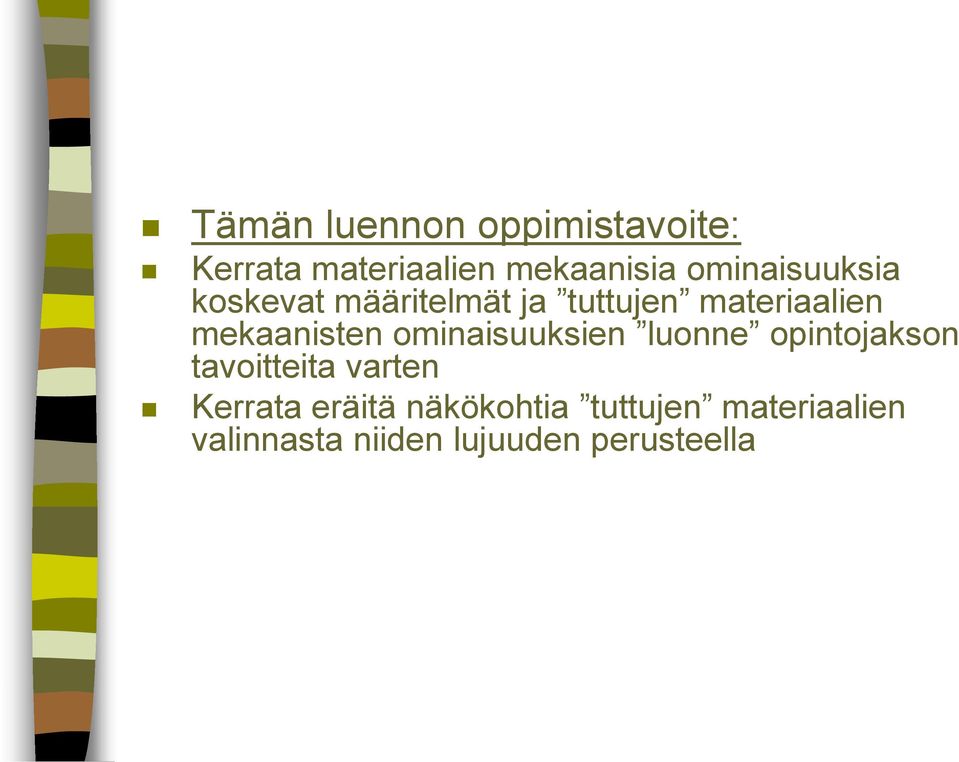

2 Tämän luennon oppimistavoite: Kerrata materiaalien mekaanisia ominaisuuksia koskevat määritelmät ja tuttujen materiaalien mekaanisten ominaisuuksien luonne opintojakson tavoitteita varten Kerrata eräitä näkökohtia tuttujen materiaalien valinnasta niiden lujuuden perusteella

3 Kertaus materiaalien mekaanisista ominaisuuksista

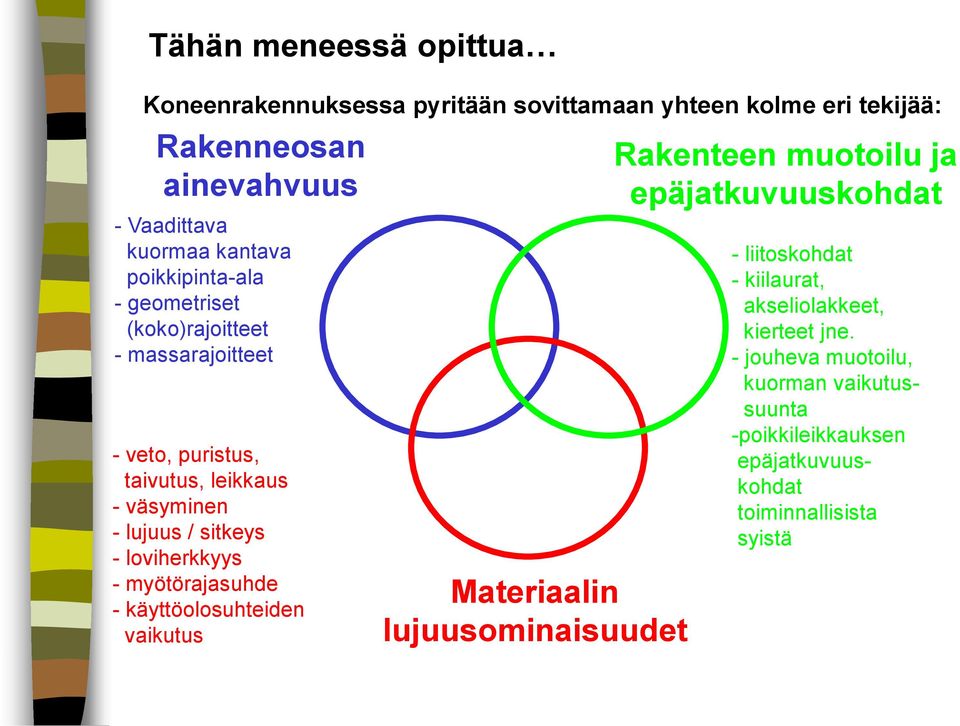

4 Tähän meneessä opittua Koneenrakennuksessa pyritään sovittamaan yhteen kolme eri tekijää: Rakenneosan ainevahvuus - Vaadittava kuormaa kantava poikkipinta-ala - geometriset (koko)rajoitteet - massarajoitteet - veto, puristus, taivutus, leikkaus - väsyminen - lujuus / sitkeys - loviherkkyys - myötörajasuhde - käyttöolosuhteiden vaikutus Materiaalin lujuusominaisuudet Rakenteen muotoilu ja epäjatkuvuuskohdat - liitoskohdat - kiilaurat, akseliolakkeet, kierteet jne. - jouheva muotoilu, kuorman vaikutussuunta -poikkileikkauksen epäjatkuvuuskohdat toiminnallisista syistä

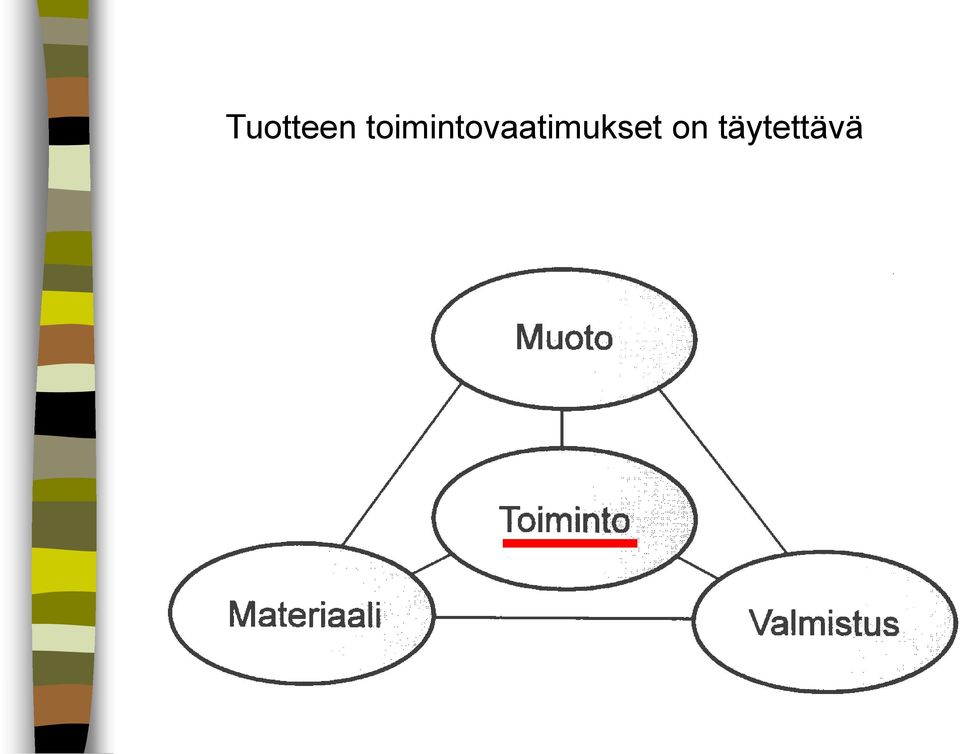

5 Tuotteen toimintovaatimukset on täytettävä

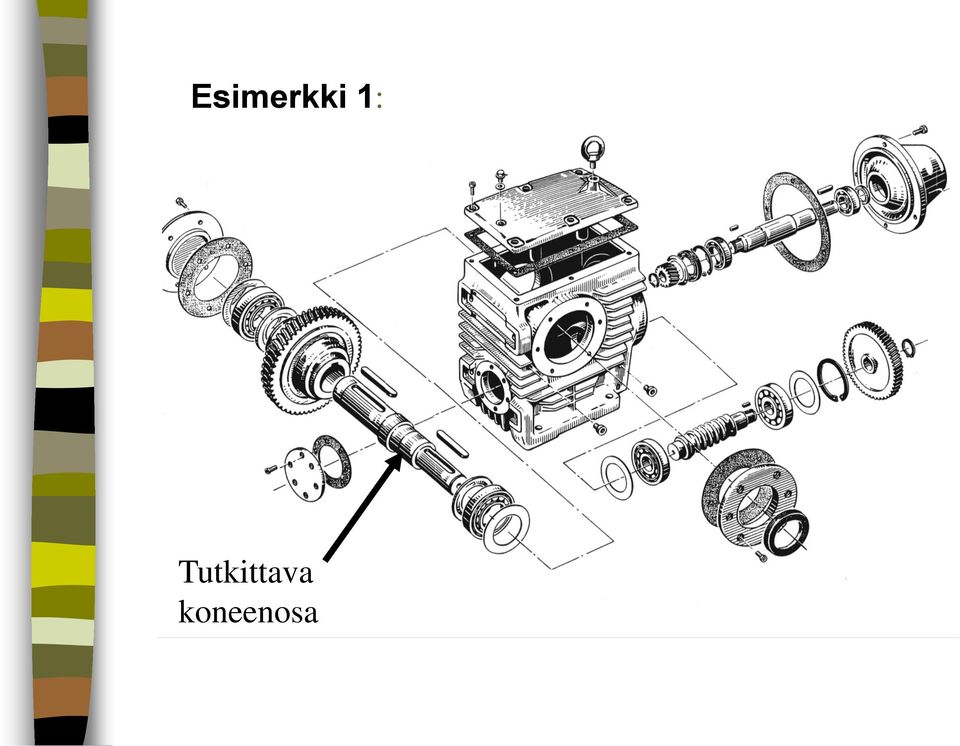

6 Esimerkki 1: Tutkittava koneenosa

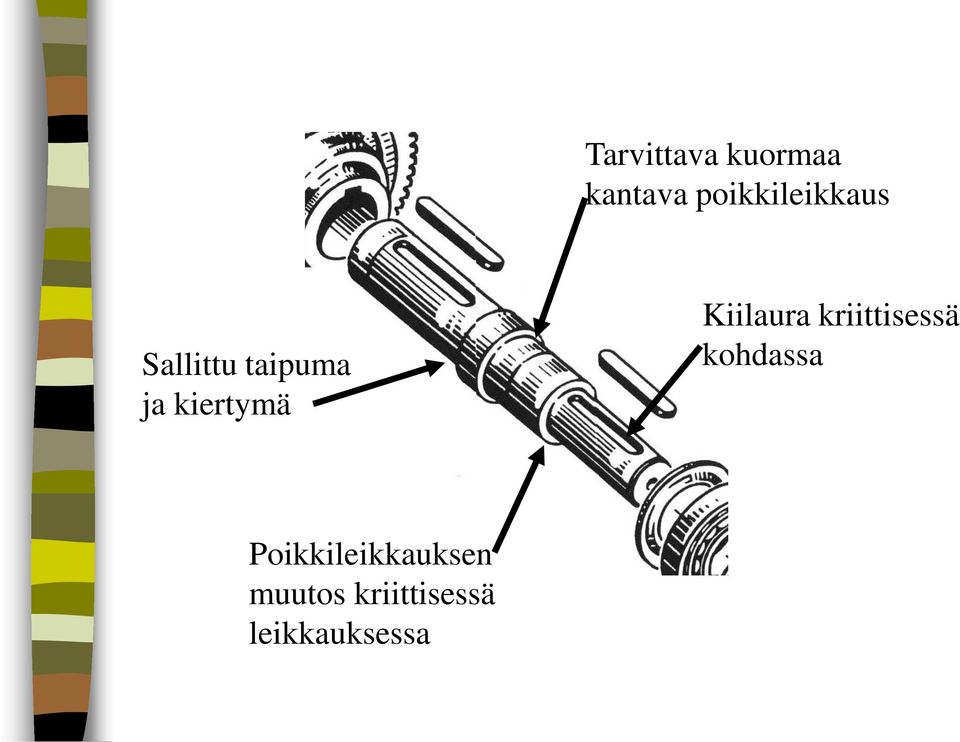

7 Tarvittava kuormaa kantava poikkileikkaus Sallittu taipuma ja kiertymä Kiilaura kriittisessä kohdassa Poikkileikkauksen muutos kriittisessä leikkauksessa

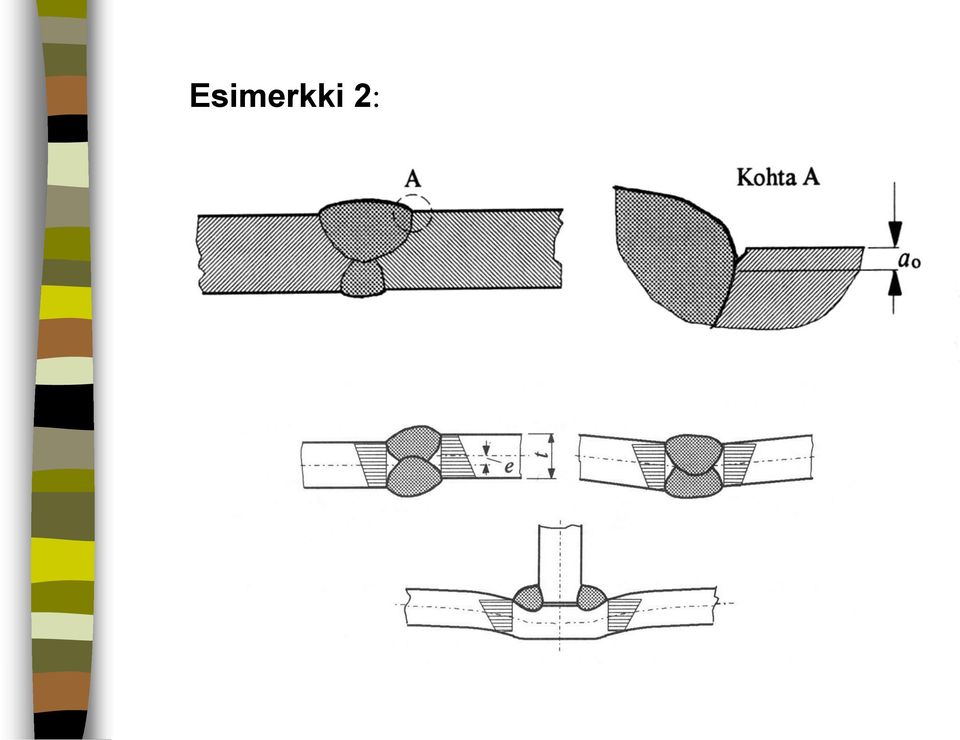

8 Esimerkki 2:

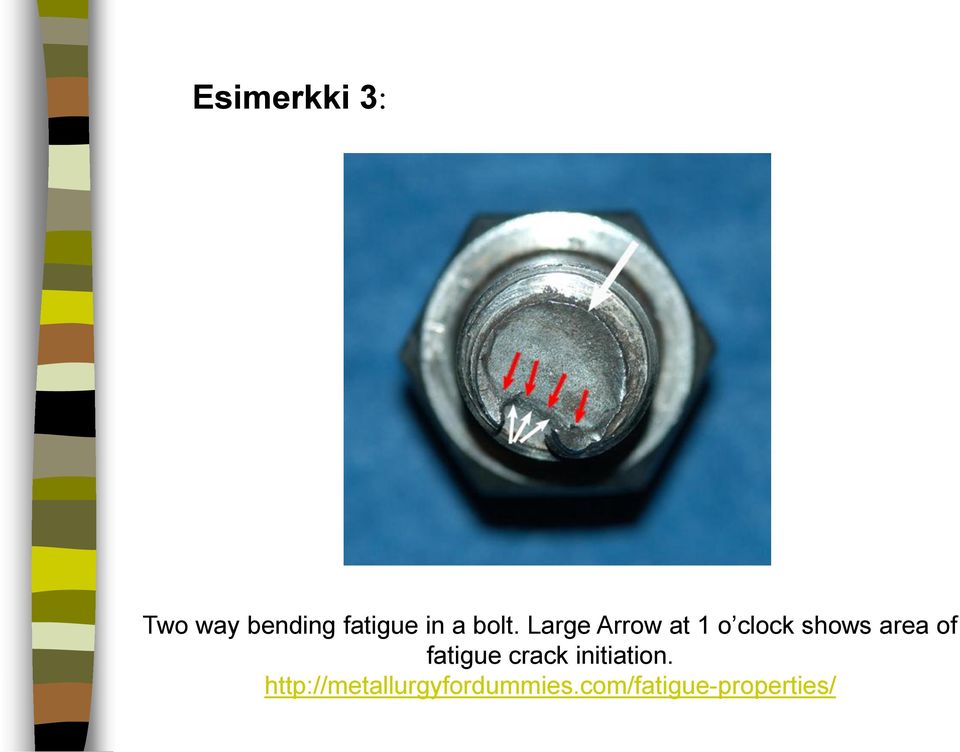

9 Esimerkki 3: Two way bending fatigue in a bolt. Large Arrow at 1 o clock shows area of fatigue crack initiation.

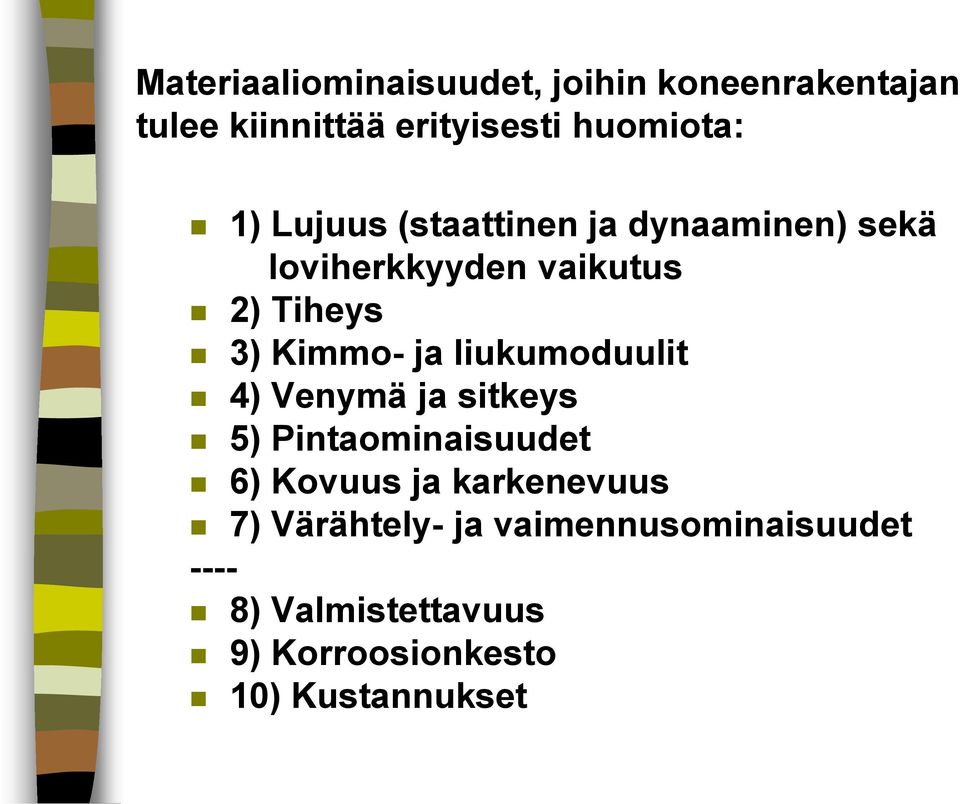

10 Materiaaliominaisuudet, joihin koneenrakentajan tulee kiinnittää erityisesti huomiota: 1) Lujuus (staattinen ja dynaaminen) sekä loviherkkyyden vaikutus 2) Tiheys 3) Kimmo- ja liukumoduulit 4) Venymä ja sitkeys 5) Pintaominaisuudet 6) Kovuus ja karkenevuus 7) Värähtely- ja vaimennusominaisuudet ) Valmistettavuus 9) Korroosionkesto 10) Kustannukset

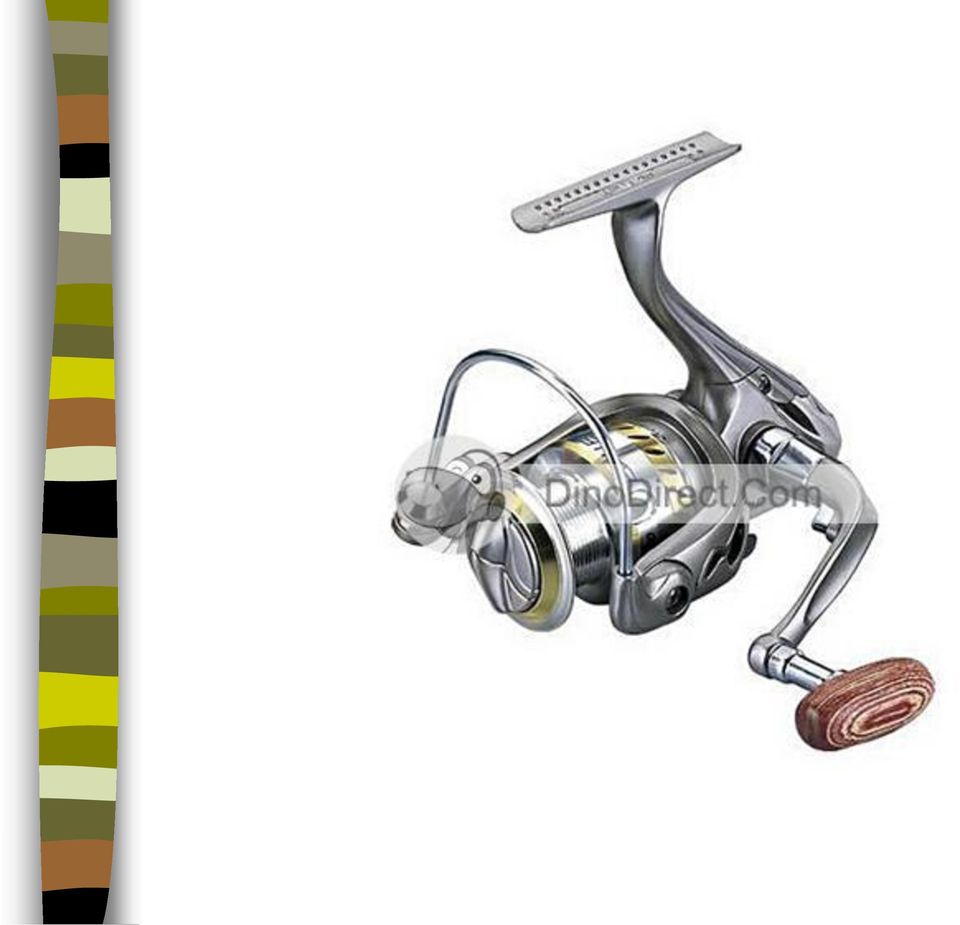

11

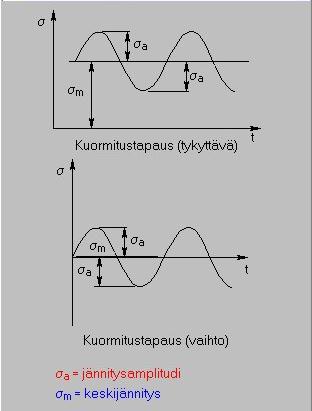

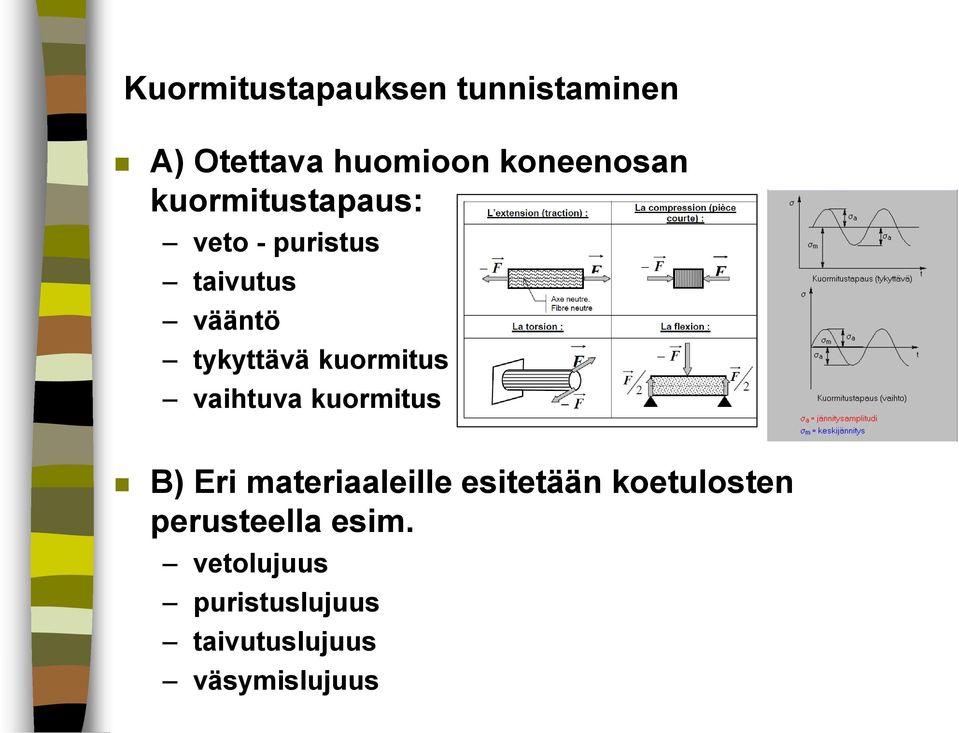

12 Kuormitustapauksen tunnistaminen A) Otettava huomioon koneenosan kuormitustapaus: veto - puristus taivutus vääntö tykyttävä kuormitus vaihtuva kuormitus B) Eri materiaaleille esitetään koetulosten perusteella esim. vetolujuus puristuslujuus taivutuslujuus väsymislujuus

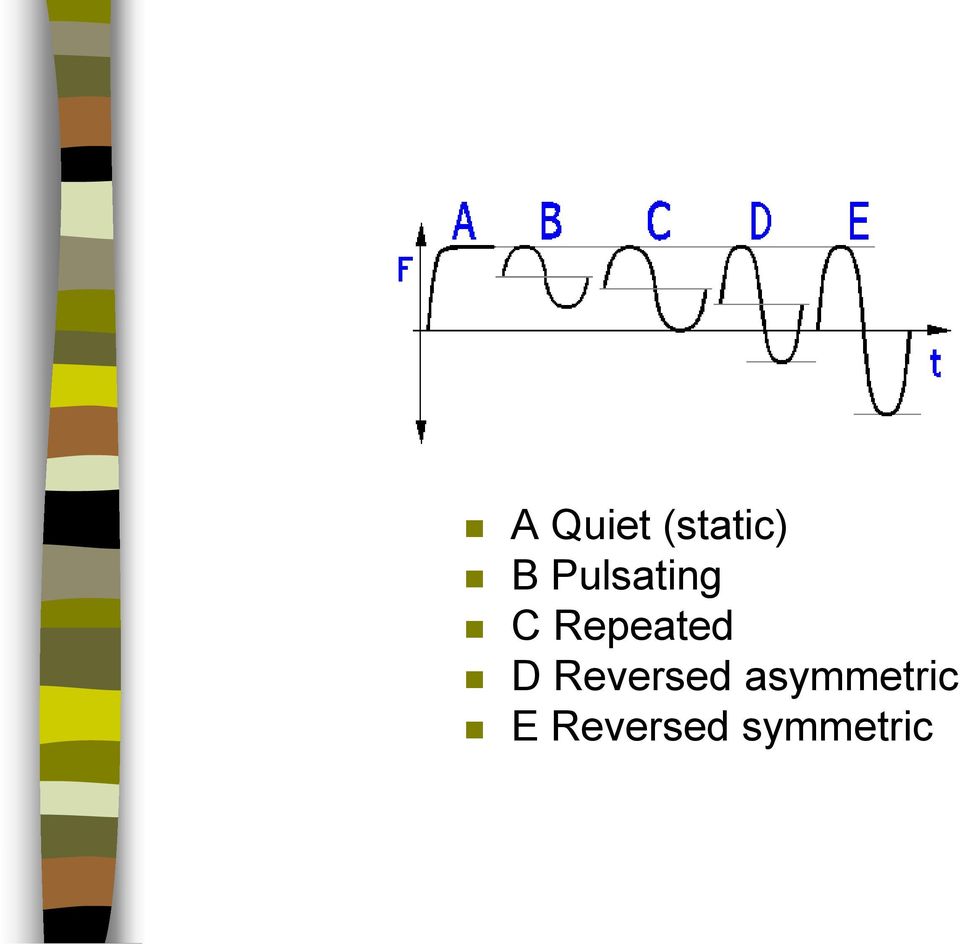

13 A Quiet (static) B Pulsating C Repeated D Reversed asymmetric E Reversed symmetric

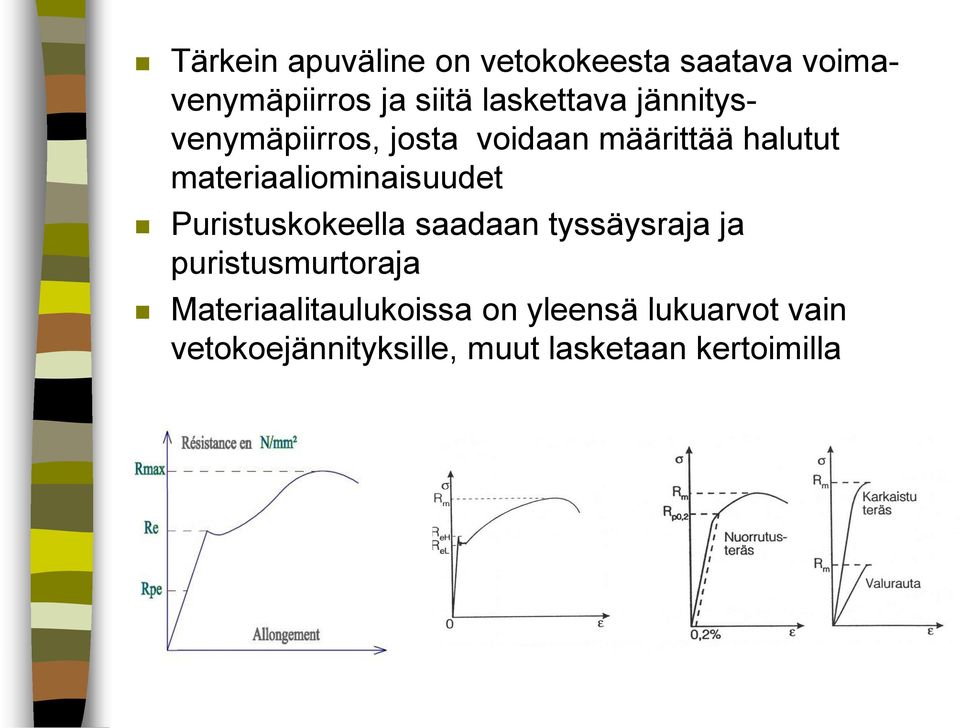

14 Tärkein apuväline on vetokokeesta saatava voimavenymäpiirros ja siitä laskettava jännitysvenymäpiirros, josta voidaan määrittää halutut materiaaliominaisuudet Puristuskokeella saadaan tyssäysraja ja puristusmurtoraja Materiaalitaulukoissa on yleensä lukuarvot vain vetokoejännityksille, muut lasketaan kertoimilla

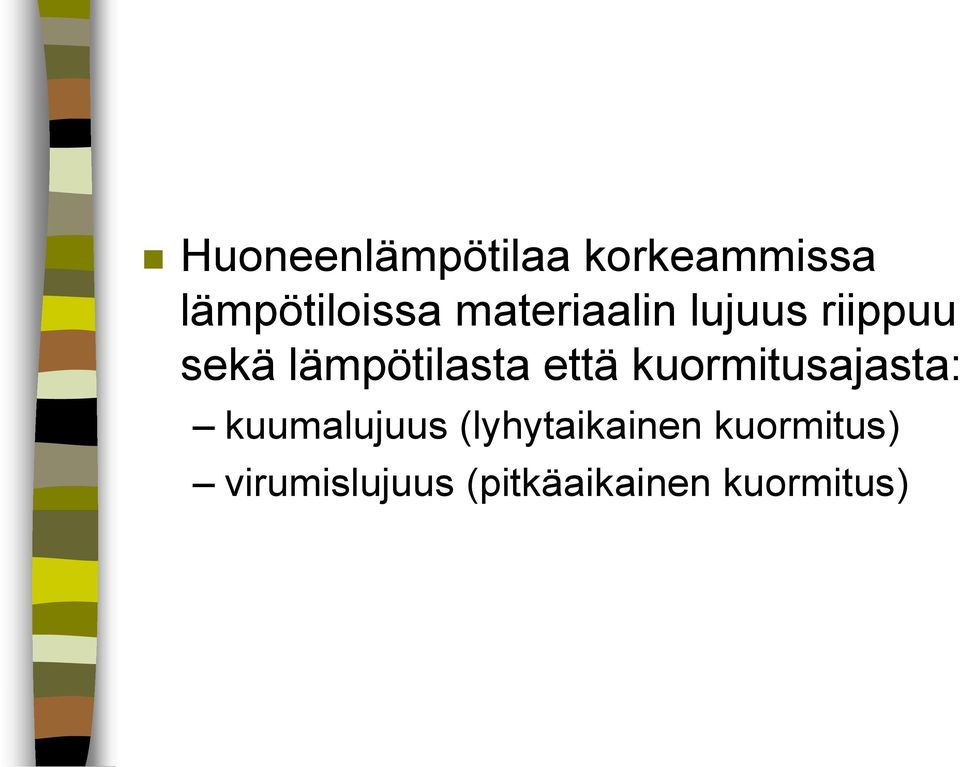

15 Huoneenlämpötilaa korkeammissa lämpötiloissa materiaalin lujuus riippuu sekä lämpötilasta että kuormitusajasta: kuumalujuus (lyhytaikainen kuormitus) virumislujuus (pitkäaikainen kuormitus)

16 Materiaalin väsyminen

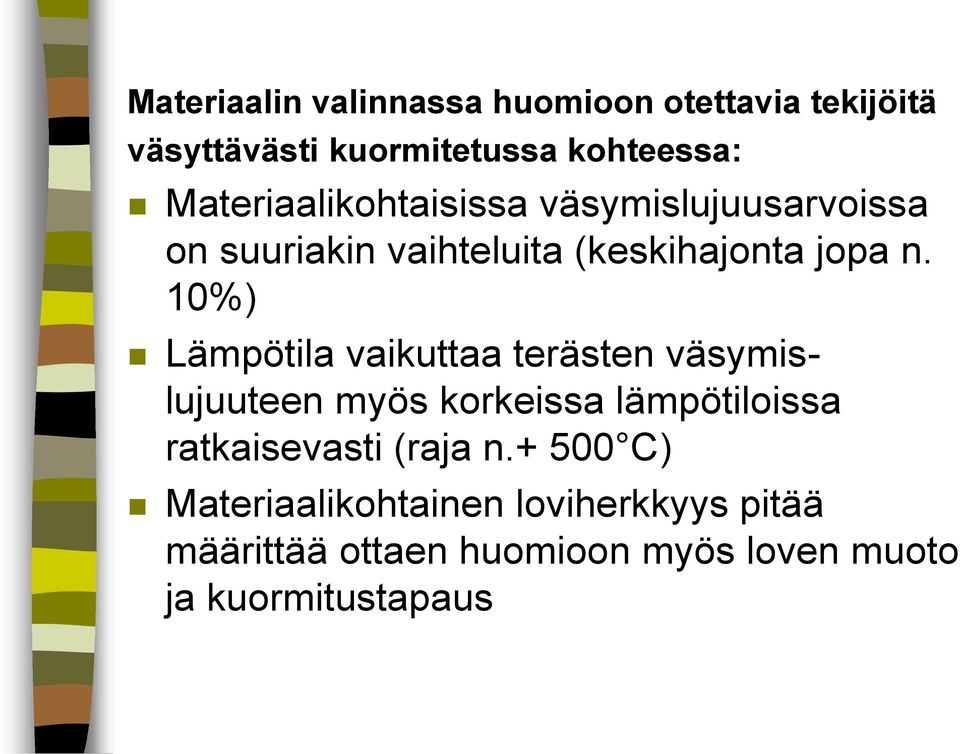

17 Materiaalin valinnassa huomioon otettavia tekijöitä väsyttävästi kuormitetussa kohteessa: Materiaalikohtaisissa väsymislujuusarvoissa on suuriakin vaihteluita (keskihajonta jopa n. 10%) Lämpötila vaikuttaa terästen väsymislujuuteen myös korkeissa lämpötiloissa ratkaisevasti (raja n C) Materiaalikohtainen loviherkkyys pitää määrittää ottaen huomioon myös loven muoto ja kuormitustapaus

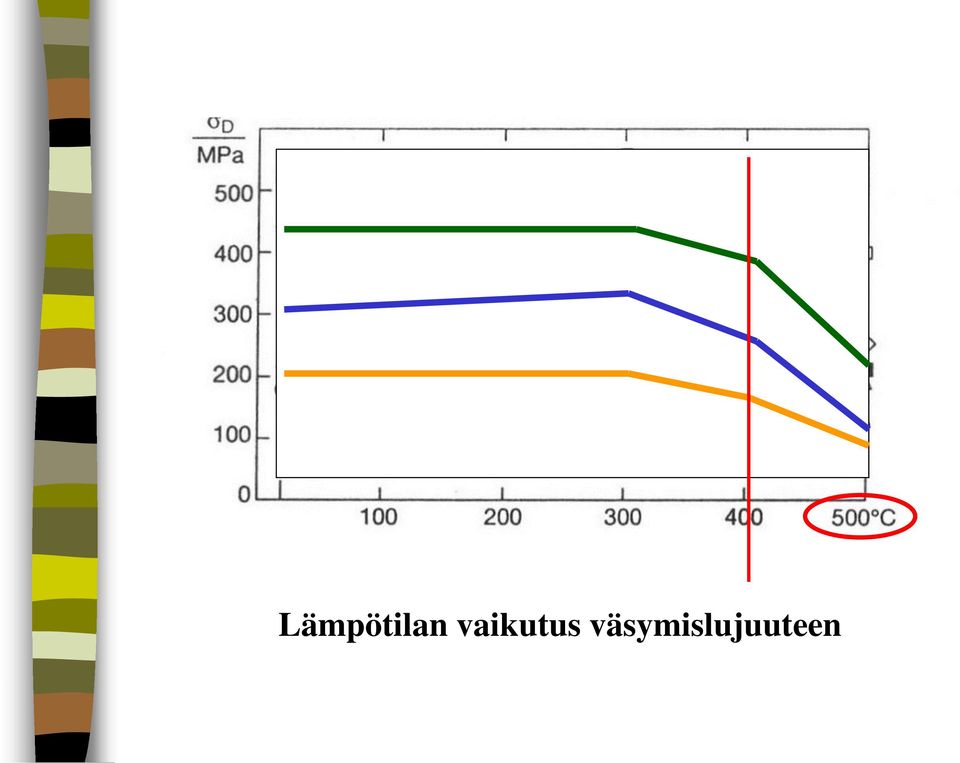

18 Lämpötilan vaikutus väsymislujuuteen

19 Loviherkkyys A) Todellisessa koneenosassa olevat urat, kierteet, olakkeet ja poraukset heikentävät koneenosaa B) Koneenosaa mitoitettaessa ja materiaalia valittaessa nämä epäjatkuvuuskohdat otetaan huomioon nk. lovenvaikutusluvulla, joka on riippuvainen: - koneenosaan valmistetun geometrian vaikutuksesta - materiaalin ominaisuuksista C) Materiaaleina loven vaikutuksille tunteettomimpia ovat valuraudat ja eniten loviherkkiä jousiteräkset

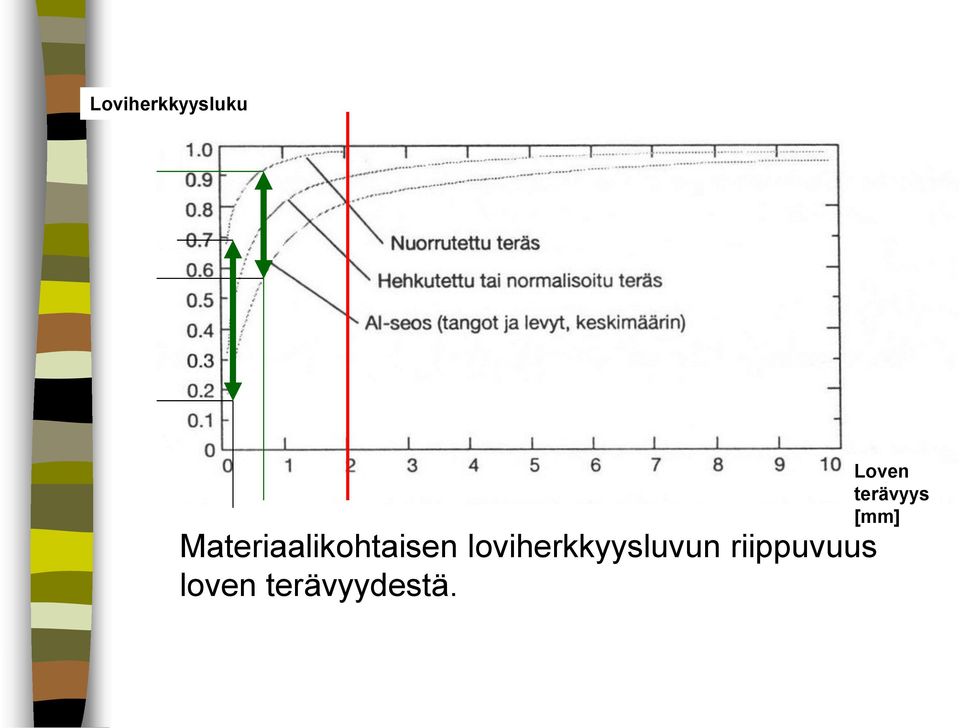

20 Loviherkkyysluku Loven terävyys [mm] Materiaalikohtaisen loviherkkyysluvun riippuvuus loven terävyydestä.

21 Eri materiaaliluokkien loviherkkyysluvut Loviherkkyysluku Pohdittavaa: Mistä suuri vaihteluväli johtuu ja mitä lukuarvoa tulisi käyttää materiaalinvalinnassa (=mitoituksessa)?

22 Päätelmä: Kun R m voi vaihdella standardin mukaisissa rajoissa, niin materiaalivakio a vaihtelee vastaavasti, josta on laskettavissa loviherkkyysluvun vaihteluväli. Tätä käytettään luotettavuusteknisessä mitoituksessa apuna.

23 Väsymismitoitusmenetelmät Mitoitusmenetelmiä on useita (taustalla koesarjat): A) mitoitus väsymisrajaan nähden (Wöhler-käyrän vaakasuora osa, materiaalilla oltava selvä väsymisraja) B) mitoitus kestorajaan nähden (Wöhler-käyrän kalteva osa, äärellinen kestoikä) C) nimellisjännitysten menetelmä (lovivaikutuksen sisältävä Wöhler-käyrä, esim. tunnetunmuotoisille hitsatuille rakenteille) D) murtumismekaniikan mallit (särönkasvun nopeus tunnettava) E) hot spot menetelmä (kappaleen pinnalla olevien jännityshuippujen mittaus venymäliuskoin, hitsatut rakenteet) F) paikallisen venymän menetelmä (SAE) (muut kuin hitsatut rakenteet)

24 Esimerkki SAE-menetelmässä tarvittavista materiaaliparametreista: Väsymislujuuskerroin Väsymislujuuseksponentti Väsymissitkeyskerroin Väsymissitkeyseksponentti Kimmomoduuli Myötöraja Murtolujuus Muokkauslujittumiskerroin Muokkauslujittumiseksponentti

25 Materiaalin tiheys A) Yleensä pelkkä materiaalin tiheyden minimointi ei riitä koneenosan tai rakenteen kokonaismassan minimoimiseksi B) Esimerkiksi jos alumiiniprofiilia suunnitellaan korvaamaan teräsprofiili, on alumiiniprofiilin mittoja ja muotoja kasvatettava vastaavan jäykkyyden saavuttamiseksi

26 Muotojäykkyys A) Muotojäykkyys ilmoitetaan käyttämällä geometriasta laskettavien suureiden lisäksi aineenkoetuskokeista saatavaa kimmomoduulia tai liukumoduulia B) Esimerkiksi palkkien taipuman laskentalausekkeissa käytetään kimmomoduulia ; esim. = [F l 3 ] / [E I]

27 Liukumoduuli

28 Iskusitkeys Iskusitkeys voidaan kokeellisesti määrittää standardisoidun aineenkoetuskokeen perusteella

29 Iskusitkeyden muuttuminen lämpötilan mukaan Materiaalin sitkeysominaisuudet ovat voimakkaasti lämpötilasta riippuvaisia. Ajanmittaan tapahtuvaa siirtymävyöhykkeen siirtymistä useilla kymmenillä asteilla ylöspäin kutsutaan vanhenemiseksi

30 Pintaominaisuudet A) Taipumus muodostaa adhesiivisia kontakteja eri materiaalien kanssa B) Kitkakerroin C) Kyky imeä itseensä voiteluaineita, esim. huokoisuus D) Heijastavuus E) Kyky hylkiä epäpuhtauksia

31 Kovuus ja karkenevuus A) Karkenevuus = Teräksen kyky muodostaa sammutettaessa martensiittia, mitataan syntyneen martensiittikerroksen paksuudella (Jominy-koe) B) Kovuus tarkoittaa materiaalin kykyä vastustaa siihen tunkeutuvaa esinettä (ei saa sekoittaa siis karkenevuuteen!) Kovuutta mitataan Brinellin, Rockwellin ja Vickersin kovuuskokeilla. C) Suurta pinnan kovuutta tarvitaan esimerkiksi abrasiivista kulumista vastaan D) Pinnan kovuutta voidaan lisätä esimerkiksi sopivilla pintakarkaisumenetelmillä

32 Värähtely- ja vaimennusominaisuudet A) Eräillä materiaaleilla on luontainen kyky imeä itseensä ja vaimentaa värähtelyjä B) Esimerkiksi alhaisen lujuusluokan valuraudat ovat hyviä työstökoneiden runkojen materiaaleja, koska ne kykenevät vaimentamaan erinomaisesti työstöstä syntyviä värähtelyjä

33 Kertauksena eräitä näkökohtia materiaalien valinnasta niiden lujuuden perusteella

34 Standardien mukainen valintasuositus Standardien mukaiset lujuuslaskenta- ja suunnitteluohjeet voivat antaa ohjeita materiaalin valitsemiseksi suoraan: säädökset, direktiivit, lait ja asetukset painelaitteet nostolaitteet rakennukset sillat turvallisuusohjeet yksittäiset koneenosat (esim. tasakiilat, hammaspyörät nuorrutus- tai hiiletysteräksestä) jne.

35 Eräiden materiaalien vetolujuus

36 Lujien materiaalien käyttöön liittyviä ongelmia: Lujien materiaalien käytöllä pyritään monesti ainevahvuuksien pienentämiseen, joka voi johtaa stabiliteettiongelmiin Stabiliusvaatimus asettaa reunaehtoja geometrialle ja materiaalin kimmo-ominaisuuksille ongelma on yleensä se, että vaikka materiaalin lujuus kasvaa, eivät sen kimmo-ominaisuudet juurikaan muutu (vrt. esim. eri teräslajit).

37 Yleensä lujuuden kasvaessa materiaalin sitkeys alenee, erilaiset lujuus - sitkeys - analyysit käyttökohteen mukaan ovat monesti avainasemassa. Lujuuden kasvaessa yleensä hitsattavuus huononee ja monesti tuotettu lujuuden lisäys menetetään hitsauksen aiheuttamien rakennemuutosten takia. Lujissa materiaaleissa sisäiset jännitykset ovat usein normaalia korkeammalla tasolla ja epätasaisemmin jakautuneita

38 Teräksen lujuuden lisäämiseen käytettävät tärkeimmät menetelmät: 1 Ferriitin hilan lujittaminen seosaineilla 2 Perliittiosuuden lisääminen 3 Ferriitin raekoon pienentäminen 4 Valssaukseen liittyvä sammuttaminen 5 Termomekaaniset käsittelyt 6 Nuorruttaminen 7 Erkautuskarkaiseminen Tämä opintojakson näkökulmasta eri lämpökäsittelyt tuottavat siis uusia materiaalivaihtoehtoja, joista lopullinen valinta tehdään!

39 Teräslaji Minkä ominaisuuksien suhteen valinnassa tehdään kompromissi? 1) hitsattavuus 2) lujuus 3) sitkeys 1) lujuus 2) lastuttavuus 1) Kulumiskestävyys (pintakerroksen kovuus ja paksuus, karkenevuus) 2) Sitkeys (sisustan lujuus) 3) Väsymislujuus 4) Lastuttavuus Huom! - hitsatut sekä (hitsaamattomat) rakenteet -rakenteisiin, joita ei hitsata -yleisin valmistus lastuamalla - Valinta Jominy-nauhan avulla Yleiset rakenneteräkset Koneteräkset Hiiletysteräkset Nuorrutusteräkset Kuumalujat teräkset raja n o C Työkaluteräkset Lujuusominaisuuksia säädellään valitsemalla sopiva päästölämpötila, kompromissi muiden ominaisuuksien suhteen. Vaatimusten mukaan arvioidaan pintakovuus, kovuus halutulla syvyydellä ja läpikarkenemisvaaran eliminointi Väsymislujuus! 1) Hyvä virumiskestävyys 2) Väsymislujuus 3) Vaimennuskyky 1) Kulumiskestävyys 2) Lujuus 3) Kovuus 4) Sitkeys -Valinta Jominy-nauhan avulla Hiilen lujittava vaikutus häviää korkeissa lämpötiloissa käytettävä virumislujuutta lisääviä seosaineita Mo 0.5-1, V Korkeissa lämpötiloissa käytettävä niukkaseosteinen teräs ei saa olla Al stabiloitu (Grafitoitumisen vaara) - Kylmätyöstöteräkset - Kuumatyöstöteräkset - Pikateräkset

40 Ruostumaton teräs Murtolujuus Muut ominaisuudet Martensiittiset MPa - Karkaistavia - Suuri lujuus, hyvä kulumiskestävyys - Ei jännityskorroosiota - Vetyhaurausvaara - Haurasmurtumavaara Ferriittiset MPa - Vähäinen taipumus jännityskorroosioon - Haurasmurtumisvaara alhaisissa lämpötiloissa - Haurastumisvaara korkeissa lämpötiloissa Austeniittiset MPa -Virumiskestävyys on huomattavasti parempi kuin ferriittisten -Iskusitkeys säilyy vielä -200 o C pakkasessa -Jännityskorroosiovaara (kloridit) Duplex n. 800 MPa - Suurehko lujuus - Hyvä kestävyys jännityskorroosiota vastaan - Hyvä kloridien kestävyys -Ei korkeisiin lämpötiloihin - Hyvien ominaisuuksien kompromissi?

41 Terästen kehityksestä Lujien terästen käyttö vähentää tuotteen elinkaaren aikaisia ympäristövaikutuksia. Tuotteen valmistukseen kuluu vähemmän raaka-aineita, hitsauslisäaineita ja energiaa. Lujien ja keveiden tuotteiden kuljetukset aiheuttavat vähemmän ympäristökuormituksia ja liikkuvissa koneissa tuotteet ovat suorituskyvyiltään parempia. Kehitystyön tuloksia ovat esim. ultralujat, hyvin muovattavat DP teräkset (Dual Phase) sekä galvanneal-pinnoitetut DP teräkset Rautaruukki on lujien kaksifaasiterästen (DP) kehittämisen ja valmistuksen edelläkävijöitä. Sen valikoimaan kuuluvat myös nk. TRIP-teräkset.. Valmistuksen avainasioita ovat lämpökäsittelyt, seostus ja puhtaus

42 -Perinteisiä lujia teräksiä ovat (HSS = High-Strength Steels) -HSLA-teräkset (High Strength - Low Alloy), -IS-teräkset (Isotropic), -lämpölujittuvat teräkset (BH, Bake-hardening), -välisija-atomivapaat teräkset (IF, Interstial-free), ja -hiili-mangaaniteräkset (CMn) - Kehittyneitä lujia teräksiä (AHSS= Advanced High-Strength Steel ja UHSS = Ultra High-Strength Steels) ovat mm: - kaksifaasiteräs (DP, Dual Phase), - monifaasiteräs (CP, Complex Phase), - Martensiittiset teräkset (MART), - TRIP- teräkset (Transformation Inducet Plasticity) sekä - bainiittiset teräkset AHSS/UHSS-teräkset on kehitetty erityisesti ajoneuvoteollisuutta ajatellen. Ne koostuvat useasta eri faasista (martensiitti, bainiitti ja/tai austeniitti)

43 Fig. 1: Typical strength-ductility profiles of steels. The data represent regimes such as published in the references given below. TRIP: transformation-induced plasticity; TWIP: twinning-induced plasticity; maraging TRIP: Steel concept which uses hardening mechanisms based on transformation induced plasticity and the formation of intermetallic nano-precipitates in the martensite during heat treatment (aging).

44 (CP Steel) (Martensite Stainless Steels)

45

46

47

48 Teräs AHSS Kokonaismassa: - 10 % Rungon massa: - 20 % Kulutus: - 5 % CO 2 -päästöt: - 6 % Valmistuskust.: +0 % AHSS Alumiini Kokonaismassa: -11 % Rungon massa: - 3 % Kulutus: - 2 % CO 2 -päästöt: - 3 % Valmistuskust.: +65 %

49 Valurautojen lujuusominaisuuksista

50 Kun lujuusluokka kasvaa GJL 100 GJL 400 Lujuusominaisuudet Työstettävyys Pinnanlaatu Lämpötilanvaihtelunkesto Kuumalujuus Vaimennuskyky Kimmokerroin Valettavuus Kulumiskestävyys Ohuiden seinämien valu

51 Alumiinin lujuus Seostamaton Al R M n. 60 Mpa Lujuus riippuu voimakkaasti A) seostuksesta (esim. Cu, Mg, Mn, Pb, Ti ja Zr ) ja B) lämpökäsittelystä, Myötölujuus jopa 500 MPa Lujittaminen kylmämuokkaus (n. 2x) liuoslujittaminen erkautuslujittaminen

52 Alumiinin käytön lujuusteknisiä rajoitteita Alumiineilla on matala pitkän kestoiän väsymislujuus Edestakainen muodonmuutos johtaa muokkauspehmenemiseen ja väsymismurtuman käynnistymiseen Suhteellisen pieni jäykkyys Taipumus lujuuden menetykseen sulahitsauksessa

53

54 Alumiinit voidaan jakaa karkeasti kahteen ryhmään, eilämpökäsiteltävät ja lämpökäsiteltävät alumiinit. Ei-lämpökäsiteltävät alumiinit saavat ominaisuutensa pääasiassa seosaineiden ja valssauksen kautta. Tyypillisiä seosaineita ovat mangaani, magnesium. Ei-lämpökäsiteltäviä laatuja ovat 1000, 3000 ja 5000-sarjan alumiinit. Nämä alumiinit ovat hitsattavia ja niillä on hyvä korroosionkesto. Niiden ominaisuuksia ei voi muuttaa valmistuksen jälkeen.

55 Lämpökäsiteltävät alumiinit saavat ominaisuutensa seosaineiden ja erilaisten lämpökäsittelyjen kautta. Tyypillisiä seosaineita ovat kupari, magnesium, pii ja sinkki. Lämpökäsiteltyjä alumiineja ovat 2000, 6000 ja 7000-sarjan alumiinit sarjan alumiinit ovat hitsattavia ja 7000-sarjan alumiineilla on heikko hitsattavuus ja huonompi korroosionkesto.

56 Valinnan suuntaviivoja tuleville viikoille Ominaisuuksien kombinaatio, jossa komposiitin ominaisuus on parempi kuin sen yksittäisen aineosan vastaava ominaisuus
