Metallien plastinen deformaatio on dislokaatioiden liikettä
|
|
- Joel Kähkönen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Metallien plastinen deformaatio on dislokaatioiden liikettä

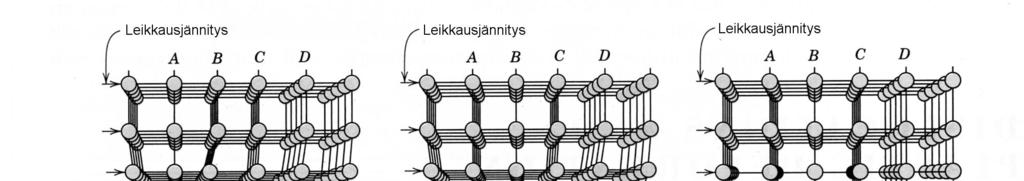

2 Särmädislokaatio 2
3 Ruuvidislokaatio 3

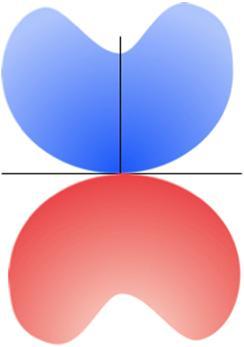

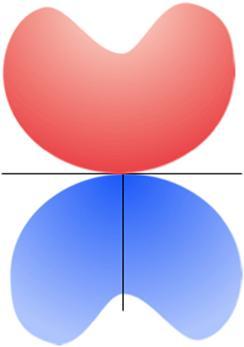

4 Dislokaation jännitystila
5 Dislokaatioiden vuorovaikutus Jännitystila aiheuttaa dislokaatioiden vuorovaikutusta Poistovoima Vetovoima
6 Vuorovaikutus hilan kanssa Vastaavasti dislokaatiot reagoivat muihin jännityskenttiin hilassa: Seosatomit Erkaumat jne. 6
7 Diffuusio

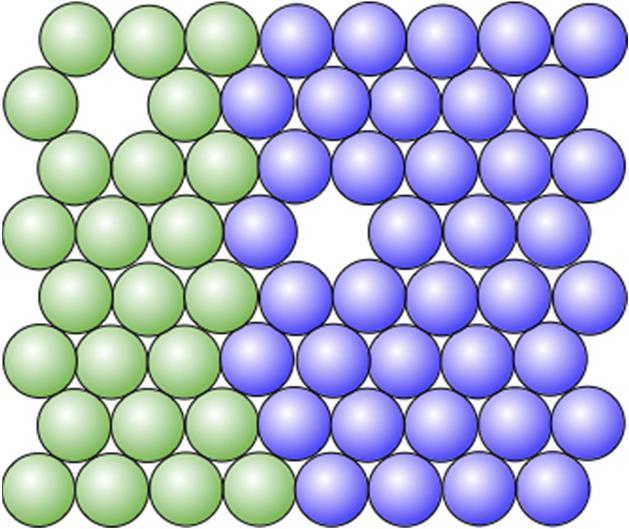

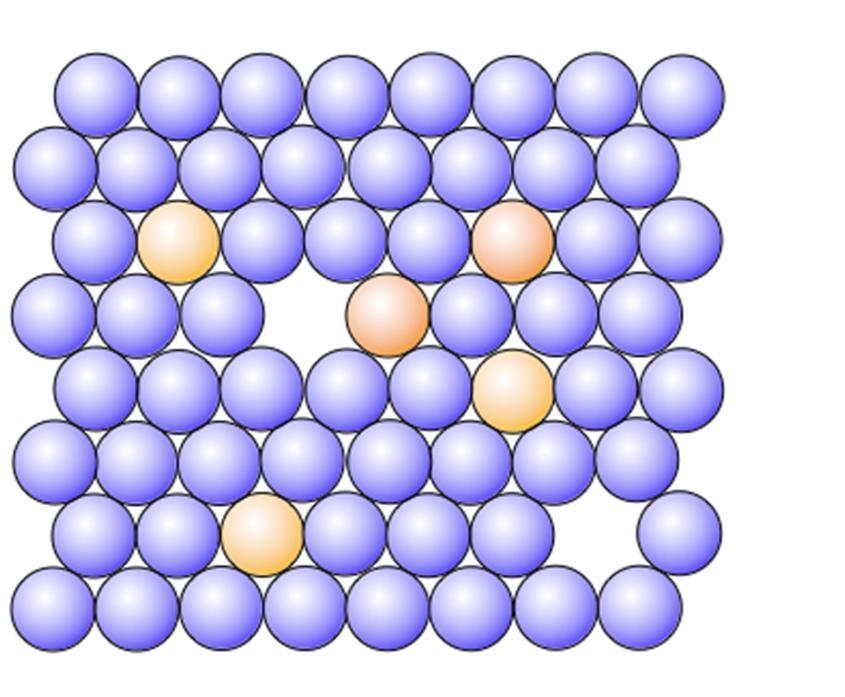

8 Vakanssit Pistemäisiä hilavirheitä Mahdollistavat diffuusion 8
9

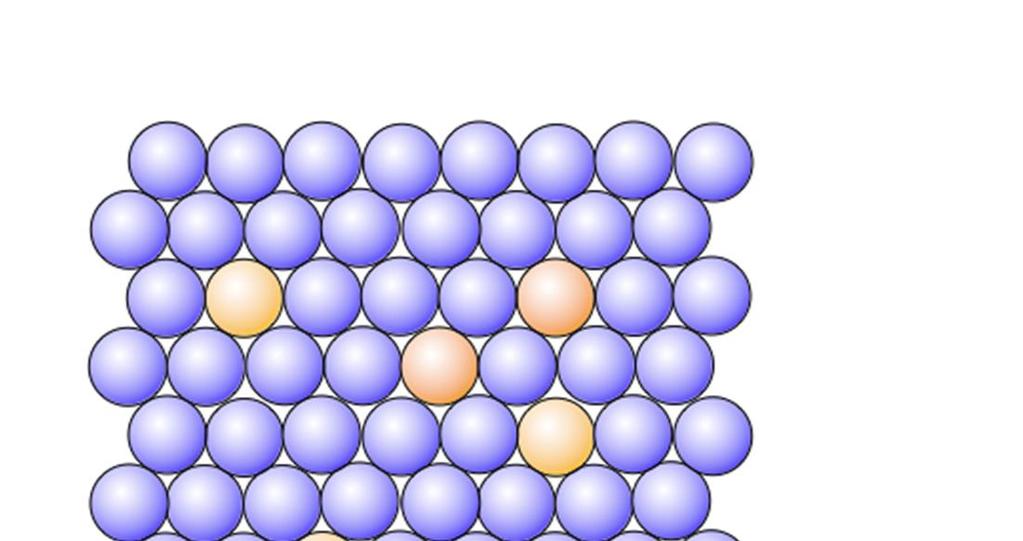

10 Diffuusio Vakanssit liikkuvat metallihilassa satunnaisesti liike lämpötilan aktivoimaa mitä korkeampi lämpötila, sitä suurempi liikenopeus (ja sitä enemmän vakansseja) Huoneenlämpötilassa diffuusio erittäin hidasta 10

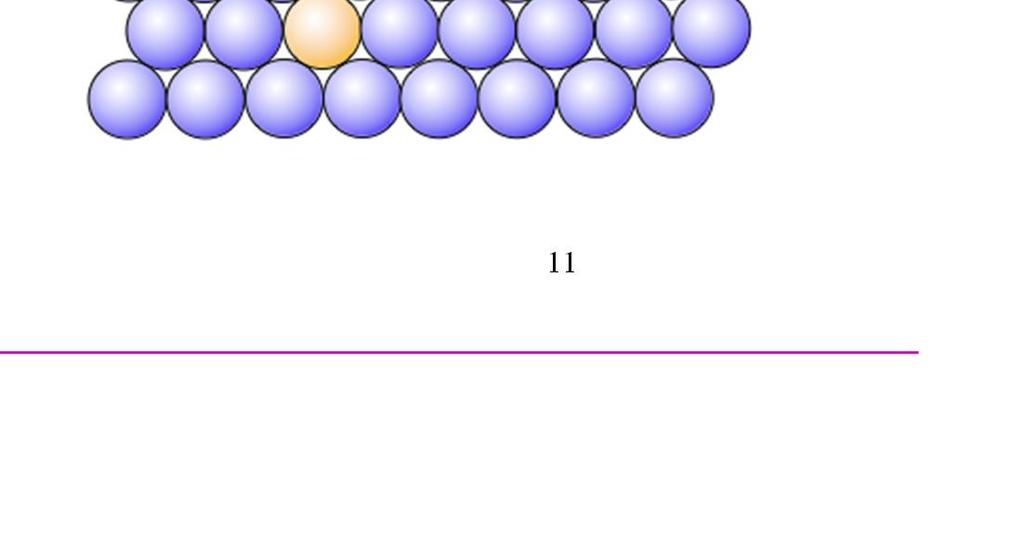

11 Diffuusio Atomit sekoittuvat metalleissa Koostumuserot tasoittuvat Analoginen lämmönsiirtymisen kanssa 11
12 Vakanssit ja jännitys Myös vakanssit aiheuttavat ympärilleen jännityskentän => jännitys vaikuttaa vakanssien liikkeeseen Vakanssit (diffuusio) voivat myös välittää atomien järjestäytymistä pienempienergiseen tilaan Korkeassa lämpötilassa kidevirheet korjaantuvat Korkeassa lämpötilassa dislokaatiot korjaantuvat Korkeassa lämpötilassa kiderakenne voi muodostua uudelleen rekristallisaatio Korkeassa lämpötilassa raekoko kasvaa 12
13 Metalliseokset
14 Metalliseokset Metallit liuottavat vieraita aineita (tiettyyn rajaan saakka) Korvaus- tai välisija-atomeina Faasit
15 Välisija-atomit Hakeutuvat hilan koloihin FCC hilassa vähemmän tyhjää tilaa, mutta isommat kolot kuin BCC - Liukoisuus suurempi Venyttävät ja vääristävät hilaa Välisija-atomit pienempiä kuin kantafaasin atomit Esim: - hiili teräksessä - boori teräksessä Liukoisuus tyypillisesti verraten pientä
16 Korvausatomit Korvaavat kantafaasin atomipaikan hilassa Eri kokoisina vääristävät ja venyttävät hilaa Korvausatomit samaa suuruusluokkaa kuin kantafaasin atomit Hyvin samankokoiset atomit liukenevat toisiinsa hyvin Esim: Cu - Ag
17 Faasit Liukoisuusalueen ulkopuolella muodostavat oman faasin Aine koostuu eri tavalla kiteytyneistä ja eri koostumuksen omaavista alueista toistensa lomassa
18 Pallografiittivalurauta
19 Rauta-hiili

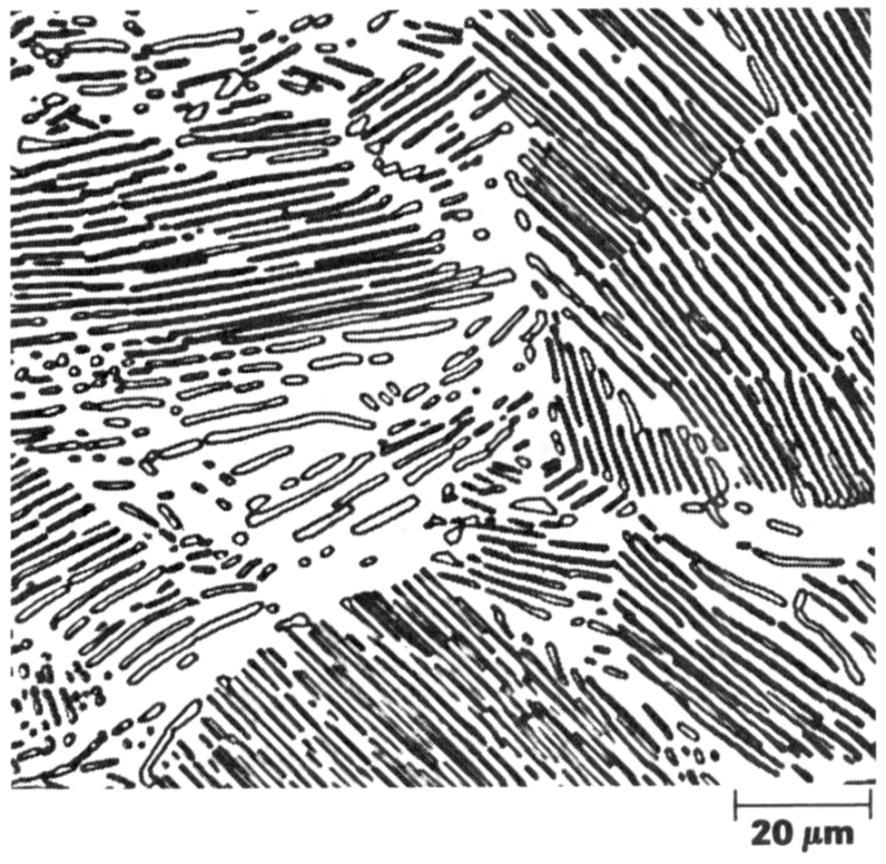

20 Perliitti 20
21 Mikrorakenne
22 Mikrorakenne - yhteenveto Seoksen faasit ja näiden jakaantuminen morfologia kaksifaasirakenne erkaumat sulkeumat raerajafaasit Raerakenne Raekoko Suuntautuneisuus Kideorientaatio tekstuuri Hilavirheet Raerajat Dislokaatiot Vakanssit

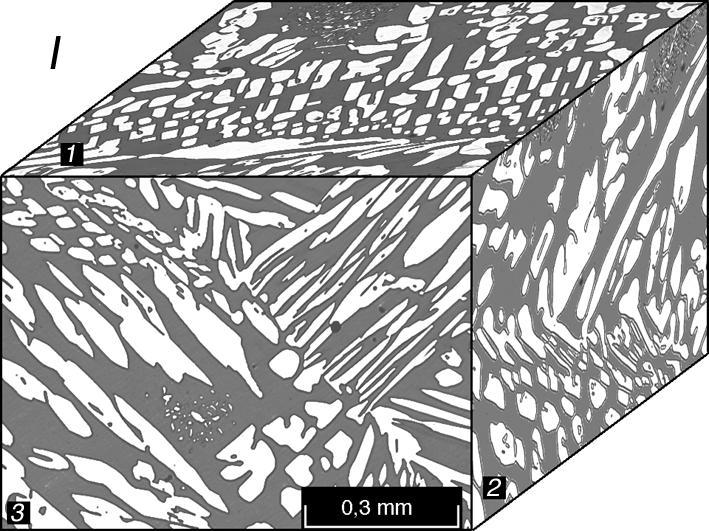

23 Faasit
24
25 Faasit sulkeumia 25
26 Faasit - sulkeumia 26
27
28

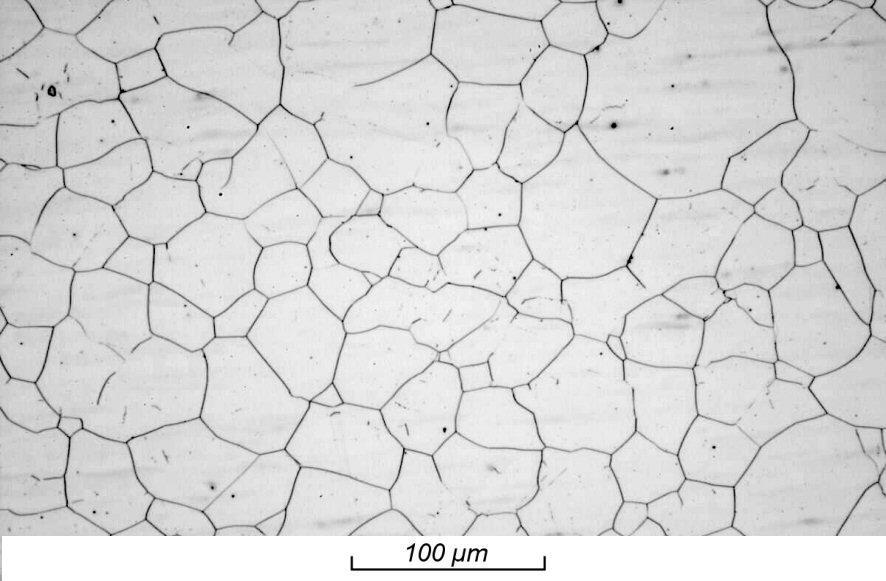

29 Raerakenne

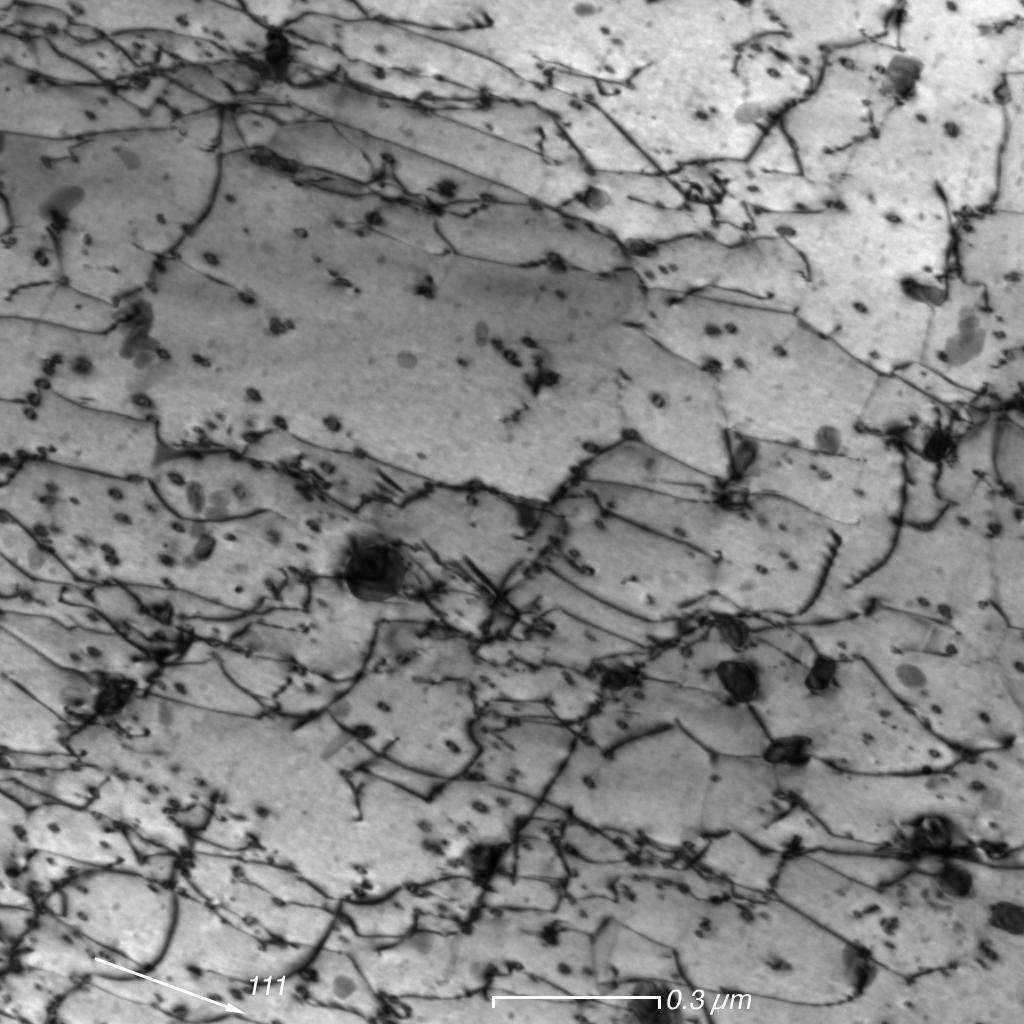

30 Dislokaatiot
31 Vakanssit 31
32 Mikrorakenne Dynaamiset ilmiöt Atomisidosten venyminen => Elastinen deformaatio (jännitys) Jännityksen ajama Dislokaatioiden liike => plastinen deformaatio Jännityksen ajama Vakanssien liike =>diffuusio Lämpötilan ajama Rakeenkasvu Minimienergian ajama Diffuusion välittämä Rekristallisaatio Minimienergian ajama Diffuusion välittämä 32
33 Diffuusion vaikutus dislokaatioihin Korkeissa lämpötiloissa diffuusio voi auttaa dislokaatioiden liikettä dislokaatioiden kiipeäminen esteiden yli 33
34 Metallit ovat metastabiileja
35 Lujittamismekanismit
36 Lujittaminen tapahtuu vaikeuttamalla dislokaatioiden liikettä
37 Lujittaminen Raekoko Liuoslujittaminen Erkautuslujittaminen Muokkauslujittuminen 37
38 Raekoon vaikutus Raerajat toimivat tehokkaina esteinä dislokaatioiden liikkeelle Mitä pienempi raekoko (enemmän raerajoja) sitä lujempi materiaali Pieni raekoko myös sitkistää materiaalia
39 Raekoko - työkalut Raekokoa voidaan pienentää: kylmämuokkauksella - Valssaus tai taonta venyttää ja pienentää rakeita haluttuun suuntaan Lämpökäsittelyllä - Aiheuttamalla lämpötilaa säätelemällä kontrolloitu rekristallisaatio tai faasimuutoksia, voidaan pienentää raekokoa Seostuksella - Erkaumat estävät raekoon kasvua korkeissa lämpötiloissa 39
40 Esimerkiksi ohutlevyn kylmävalssaus Metallilevy pakotetaan matalassa lämpötilassa esimerkiksi rullien välistä, jolloin se kokee voimakkaan deformaation. nousee voimakkaasti 2. Raerakenne (pienenee ja suuntautuu) muokkauksen mukaiseksi 3. Lujuus nousee muokkausasteen mukaan

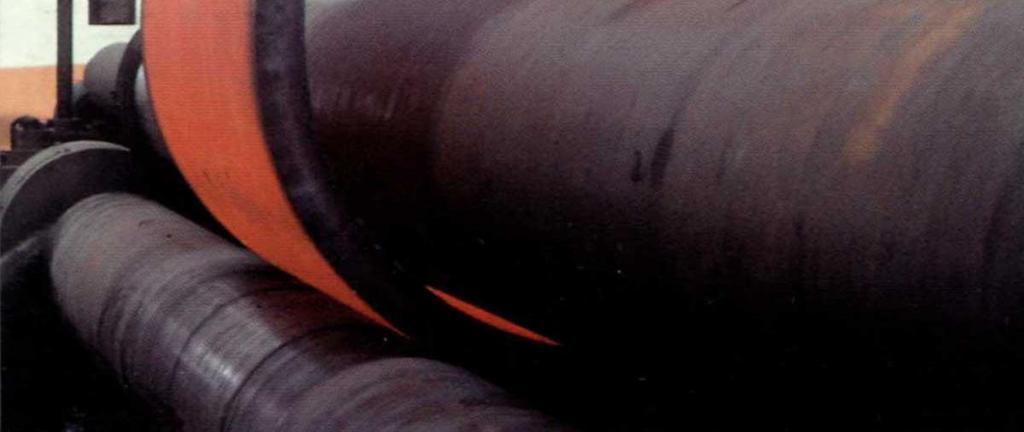

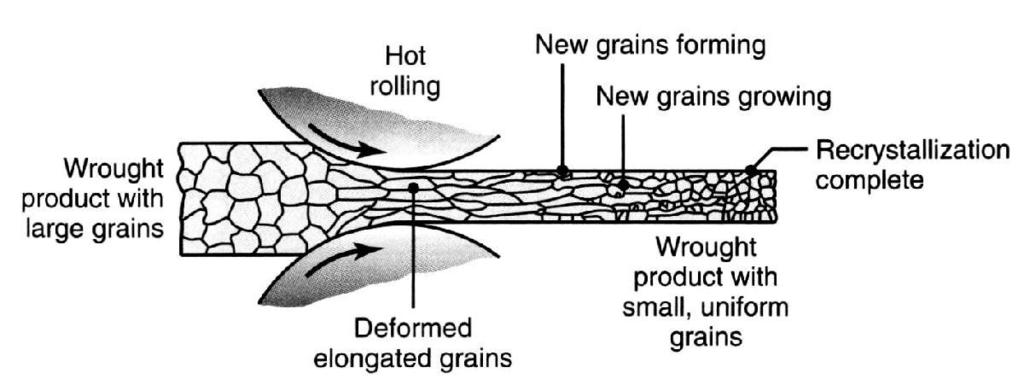

41 Raekokoon hallinta: Kuumavalssaus Levy pakotetaan korkeassa lämpötilassa esimerkiksi rullien väliin. 1. Metalli deformoituu voimakkaasti, mutta korkean lämpötilan seurauksena välittömästi. 2. Seurauksena, lujuuden kasvu sekä sitkeyden nousu
42
43
44
45 Esim. normalisointi
46 Liuoslujittaminen Liuosatomit vääristävät hilaa Vääristyneessä hilassa dislokaatioiden on vaikeampi liikkua 46
47 Liuoslujittaminen Liuoslujittaminen toteutetaan Seostamalla välisija-atomeja Seostamalla korvausatomeja Esim: Rauta-hiili - hiili välisija-atomina - pienet pitoisuudet nostavat lujuutta voimakkaasti Kulta-hopea-kupari 47
48 Kuparin ja sinkin tasapainopiirros
49 Erkautuslujittaminen Erkaumat estävät tehokkaasti dislokaatioiden liikettä Kuten raerajat Jännitys erkaumien ympärillä 49
50 Erkaustuslujittaminen - työkalut Seostus + lämpökäsittely Seostuksella erkaumia muodostavia seosaineita Lämpökäsittelyllä saavutetaan erkaumarakenne, joka lisää lujuutta - paljon pieniä erkaumia - koherentteja erkaumia Erkautuskarkaisu 50
51 51
52 Muokkauslujittuminen Muokkaus generoi dislokaatioita Dislokaatiotiheys kasvaa Dislokaatiot takertuvat toisiinsa ja vaikeuttavat toistensa liikettä
53 Muokkauslujittaminen Valssatuissa levyissä Vedetyissä langoissa Taotuissa tuotteissa 53
54 Muokkauslujittuminen 54
55 Lämpökäsittely
56 Lämpökäsittely Metallit ovat metastabiileja Lämpötilan nosto siirtää rakennetta kohti tasapainotilaa Dislokaatiotiheys pienenee Rakeet kasvavat Liukoisuus kasvaa Kontrolloidulla jäähdytyksellä saadaan tila kauemmas tasapainotilasta 56
57 Lämpökäsittely - työkalut Diffuusionopeus kasvaa lämpötilan noustessa Eri faasit ovat stabiileja eri lämpötiloissa Lämpötilaa kontrolloidusti nostamalla ja laskemalla voidaan muuttaa mikrorakennetta ja siten mekaanisia ominaisuuksia 57
58 Pehmeäksi hehkutus Korkeassa lämpötilassa muokkauslujittumisen vaikutukset häipyvät Dislokaatiotiheys pienenee Materiaali pehmenee Sitkeys kasvaa
59 Normalisointi Teräksellä raekoon pienentämiseksi 59
60 Normalisointi 60
61 Erkautuskarkaisu Korkeassa lämpötilassa seosaineet liuotetaan Nopealla jäähdytyksellä seosaineet jäävät liuokseen Kontrolloitu hehkutus erkauttaa paljon pieniä erkaumia
62 Erkautuskarkaisu Korkeassa lämpötilassa seosaineet liuotetaan Nopealla jäähdytyksellä seosaineet jäävät liuokseen Kontrolloitu hehkutus erkauttaa paljon pieniä erkaumia
