1 TYÖVÄLINEIDEN KARKAISU

2

3 12 bar 10 bar 10 bar

4 Pakkaskarkaisu Teräksen karkaisun yhteydessä tehtävää kylmäkäsittelyä on perinteisesti kutsuttu pakkaskarkaisuksi. Pakkaskarkaisu tarkoittaa sitä että karkaisuhehkutuksen ja sammutuksen jälkeen komponentin jäähdytystä jatketaan selvästi huoneenlämpötilaa alhaisempaan lämpötilaan. Näin karkenemistapahtumaa saadaan tehostettua ja se saadaan vietyä loppuun asti. Pelkkä huoneenlämpötilaan jäähdyttäminen ei riitä kaikissa tapauksissa.

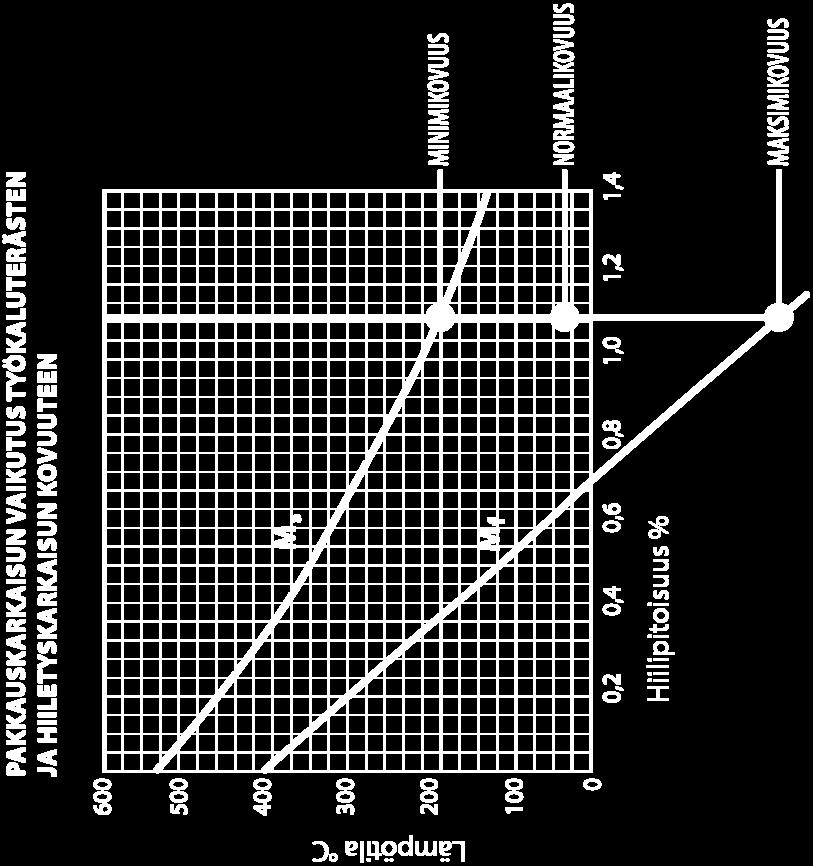

5 Pakkaskarkaisun perusteet: Teräs karkenee koska siinä on hiiltä, seosaineet lisäävät karkenevuutta. Hiilipitoisuuden kasvaessa rakenteeseen jää kuitenkin jäännösausteniittia, joka aiheuttaa monia ongelmia.

6 Pakkaskarkaisun perusteet:

7 Pakkaskarkaisun perusteet: Laskemalla komponentin lämpötila -80 C:een voidaan olla varmoja että Mflämpötila on saavutettu eli karkeneminen on viety loppuun ja rakenteeseen ei jää jäännösausteniittia. Tällöin kovuus ja lujuus paranevat ja näin ollen kulumisenkesto paranee.

8 Työkaluterästen kylmäkäsittelyt voidaan jakaa kahteen osaan: 1. Pakkaskarkaisu -80 C 2. Superkylmä -195 C (cryokäsittely) Yleensä käytetään pakkaskarkaisua 80 C, se on halvempi ja nopeampi. Superkylmän yhteydessä pyydetään ottamaan yhteyttä tekniseen neuvontaan.

9 Pakkaskarkaisua käytetään koska se tarjoaa seraavia etuja: Kovuuden ja lujuuden kasvu Parantunut kulumiskestävyys Mittastabiilisuus

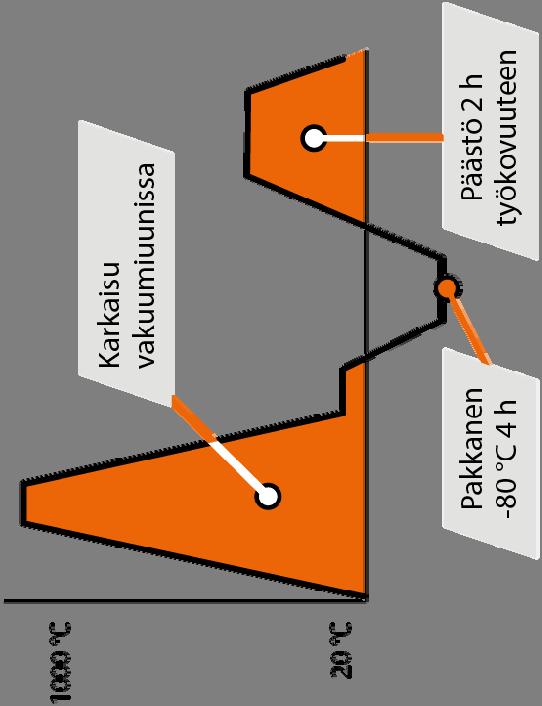

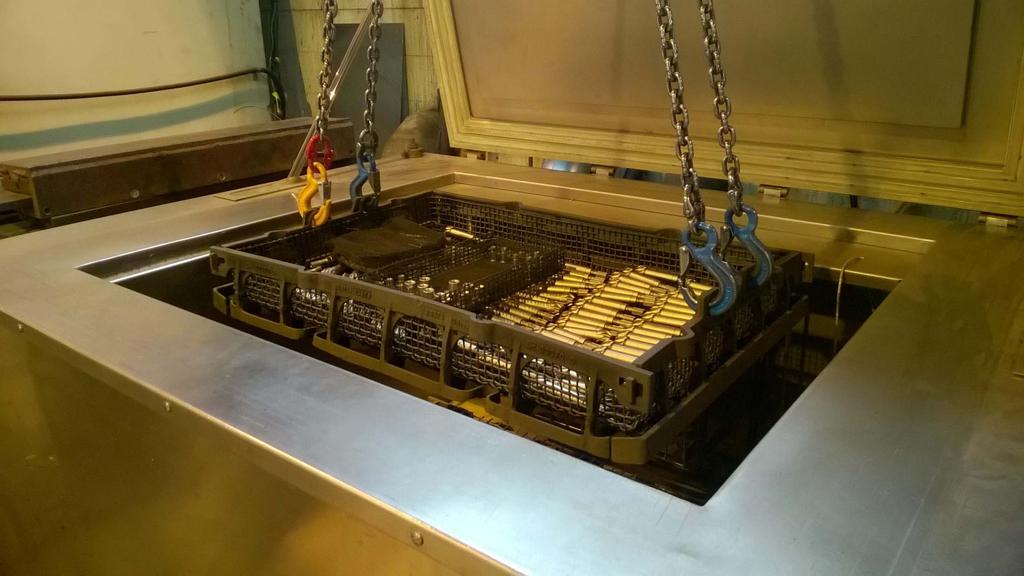

10 Prosessi: Muuramen karkaisimon prosessi on tämän kaavion mukainen.

11 Prosessi: Jäähdytys tehdään kontrolloidusti höyryssä riittävän hidasta jäähdytysnopeutta käyttäen. Myös kuumennus päästölämpötilaan tehdään varovasti ettei tule turhia lämpöjännityksiä. Kappaleen lämpötilaa kontrolloidaan termoelementillä laadun takaamiseksi.

12

13

14 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340

15 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340 Pulveriteräs: M390 PM

16 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340 Pulveriteräs: M390 PM Typpiteräkset: M340, N360

17 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340 Pulveriteräs: M390 PM Typpiteräkset: M340, N360 Ni-pitoiset hiiletysteräkset

18 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340 Pulveriteräs: M390 PM Typpiteräkset: M340, N360 Ni-pitoiset hiiletysteräkset Muut runsaasti seostetut hiiletysteräkset

19 Teräkset, joiden yhteydessä hyödyt pakkaskarkaisun käytöstä: Työkaluteräkset: K110, K460, K353, W302, K340 Pulveriteräs: M390 PM Typpiteräkset: M340, N360 Ni-pitoiset hiiletysteräkset Muut runsaasti seostetut hiiletysteräkset Karkaistavat ruostumattomat teräkset: M310, N685

20 Mittastabiilius: Toleranssien säilyminen on erittäin tärkeää tulkeissa, mittavälineissä ja säätöpaloissa. Myös jonoleikkaimien isoilta tukilevyiltä/työkalujen kiinnityslevyiltä vaaditaan mittastabilisuutta pitkänkin ajan kuluttua.

21 Mittastabiilius: Stabiilisuusvaatimus korostuu isoissa levyissä, koska suhteellinen muutos on niissä suurempi jos karkaisua ei ole tehty huolellisesti eikä pakkaskarkaisua ole käytetty.

22 Mittastabiilius: Edellämainitusta syystä pakkaskarkaisu soveltuu erityisesti pitkien leikkaintyökalujen kiinnityslevyihin sekä muovimuottien kiinnityslevyihin, jotta vaihtoinsertit ovat oikeilla kohdilla vielä vuosienkin kuluttua.

23 Mittastabiilius: Tyypillisesti käytettyjä materiaaleja ovat K110, W302 ja K600. Perinteisesti teräksestä K460 tehdyt mittavälineet on pakkaskarkaistu pitkänajan stabiilisuuden saavuttamiseksi.

24

25 CASE: AS Norma Tallinn, Estonia Tooling plates made from Böhler K110 AS Norma is manufacturing safety components for automotive industry. Their processes are stamping, deburring, bending, heat treatment, plating, injection & overmoulding and assembly. The most demanding tooling is needed for the production of seat belts and assemblies. Tooling is used for fine blanking, progressive stamping and bending. The pressure plate for fine blanking tools is typically Böhler K110 vacuum hardened to HRC. The pressure plate typical size is 500 x 600 x mm The tolerance in fine blanking is 0,02mm. The Problem: The problem is the dimensional changes in operation.

26

27

28 600 mm + 50 / 80µm The dimensional change has been evident after 3 6 months operation. Causes problems for tool life and quality. The solution: After vacuum hardening stabilizing the plate with deep freezing And successive high temperings, min. three times. The Böhler recommendation for hardening: 1. Vacuum hardening min 5 bars 2. Deep freezing 3. Three times high tempering

29

30

31

32 Kovuus ja lujuus: Kovuuden kasvu on tyypillisesti 1-3 HRc verrattuna normaalisti karkaistuun työkaluun. Myös hiiletyskarkaisussa syntyy 1-1,5 HRc suurempi kovuus. Tämä parantaa hiiletyskarkaisun komponentin lujuutta.

33 Uutta vakuumikarkaisussa: Erityisen hyvin pakkaskarkaisu sopii vakuumihiiletetyille osille sekä vakuumityppihiiletetyille osille. Vakuumityppihiiletys on uusi menetelmä, jossa esim. hammaspyörän kulumiskestävyys ja päästönkestävyys paranevat entisestään.

34 Muista: Jos haluat että työkalu karkaistaan maksimikovuuteen, niin silloin jäännösausteniitin määrä kasvaa useimmissa tapauksissa. Tällöin vaurioriski kasvaa käytön aikana ja ongelmia saattaa tulla lankasahauksessa ja hionnassa. Myöskin mittastabiilisuus on tällöin huonompi.

35 Muista: Yleensä on hyvä ratkaisu pienentää karkaisukovuutta jonkin verran (noin 2 HRC) tai sitten käyttää pakkaskarkaisua jolloin suuremman kovuuden käyttö on turvallisempaa.

36 Kuvassa näkyy päästölämpötilan vaikutus jäännösausteniittiin.

37 Muista: Maksimikovuudessa on erittäin suositeltavaa käyttää pakkaskarkaisua, samoin matalissa päästölämpötiloissa. Matalia päästölämpötiloja käytetään, koska silloin itse karkaisun mittamuutokset ovat pienemmät.

38 Kiitoksia huomiostanne!
