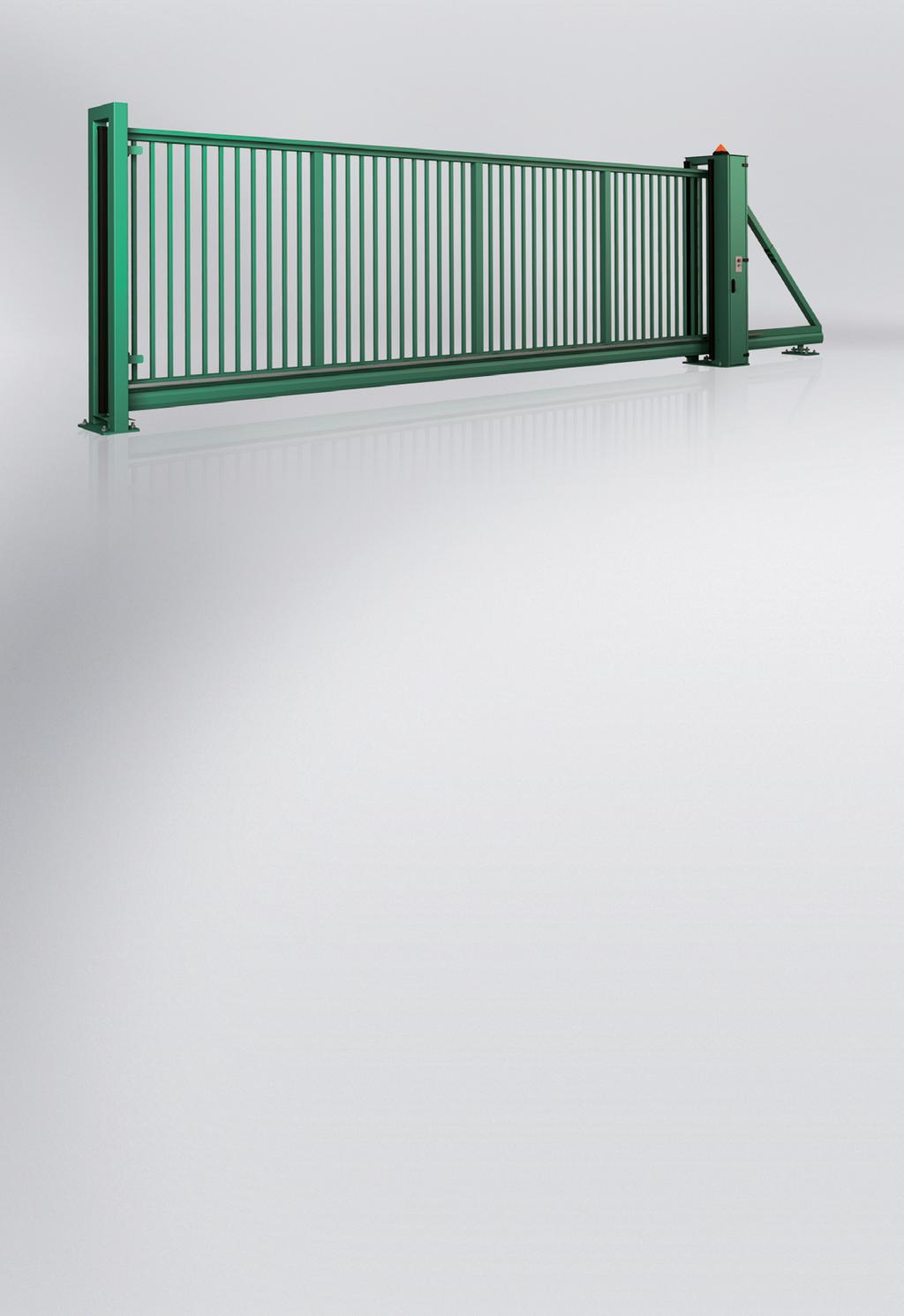

1 TEOLLISUUDEN LIUKUPORTTI Käyttötarkoitus: -portit soveltuvat ihanteellisesti kaikenlaiseen liiketoimintaan. Portit voidaan asentaa muun muassa teollisuusrakennusten, lentokenttien, satamien, vartioitujen pysäköintialueiden, koulujen, lastentarhojen ja ostoskeskusten ympärille. Liukuportteja voidaan myös käyttää laajoilla tonteilla, joissa portti voi liukua aitaa pitkin. Niitä käytetään myös usein paikoissa, joissa etupiha on lyhyt tai jos mäki estää kaksiosaisten porttien käytön. TURVALLISUUS ULOKEPALKKI KORROOSIONKESTÄVÄ JÄRJESTELMÄPOHJAINEN RATKAISU Manuaali- ja sähkötoimisille -porteille on myönnetty CE-merkintä, mikä vahvistaa niiden täyttävän PN EN standardin vaatimukset ja tuotteen markkinointiin liittyvät lakisääteiset vaatimukset. -portissa on ulokepalkkirakenne. Portin liikkuva osa on kiinnitetty mm:n maakiskoon, ja se liikkuu betoniperustukseen kiinnitetyillä kelkoilla. Portti liukuu noin 110 mm maanpinnan yläpuolella eikä kosketa maata. -ulokepalkkiportit on suojattu korroosiota vastaan kuumasinkityksellä tai kuumasinkityksellä ja polyesterimaalipinnoituksella. Viiden vuoden korroosiosuojatakuu kattaa Duplex-tuotteet. -ulokepalkkiportit ovat kulunvalvonnan elementtijärjestelmä. Kun niitä käytetään yhdessä teollisuuden segmenttien (OPO 201, OPO 251, OPZ252, OPZH253), verkkopaneelien (Vega B, Vega B Light, Vega 2D Super ja Vega 2D), tolppien ja kaksiosaisten porttien ja käyntiovien (Bastion, Modest, Gardia) kanssa, ne muodostavat täydellisen aitaamisjärjestelmän.

2 MUKAUTETTU YKSILÖLLISIIN TARPEISIIN LAAJA VALIKOIMA MITTOJA: leveysalue mm korkeusalue mm LIIKKUVAN OSAN KORKEUS (H) [mm] enintään TOLPPIEN VÄLINEN LEVEYS (S o ) [mm] enintään KÄYTTÖTARKOITUS -portit soveltuvat ihanteellisesti kaikenlaiseen yksityiseen ja teolliseen liiketoimintaan. Portit voidaan asentaa muun muassa teollisuusrakennusten, lentokenttien, satamien, vartioitujen pysäköintialueiden, koulujen, lastentarhojen ja ostoskeskusten ympärille. Liukuportteja voidaan myös käyttää laajoilla tonteilla, joissa portti voi liukua aitaa pitkin. Niitä käytetään myös usein paikoissa, joissa etupiha on lyhyt tai jos mäki estää kaksiosaisten porttien käytön. Ominaisuudet mm:n kiskopalkki, kaksinkertainen ohjausrunko, kaksinkertainen lukkotolppa jossa kiinnike ( mm), takarunko liikkuvan osan tasapainotukseen avattuna (portin leveyden mukaan So > mm ja/tai H > mm), saatavilla ulkoisella käyttölaitteella tai matalassa tai korkeassa kotelossa olevalla käyttölaitteella varustettuna. LUOTETTAVA ULOKEPALKKIRAKENNE KISKOPALKKI -portissa on ulokepalkkirakenne. Portin liikkuva osa on kiinnitetty mm:n maakiskoon, ja se liikkuu kelkoilla. Ulokepalkkirakenteinen -liukuportti on suunniteltu sulkemaan sisäänkäynnit, joiden vapaa avaamisleveys on enintään 9 m. Jos käytetään kahta toisiinsa nähden vastakkain asennettua porttia (2 8 m), 16 m:n avaamisleveys on mahdollinen. TEKNISET TIEDOT 2 7

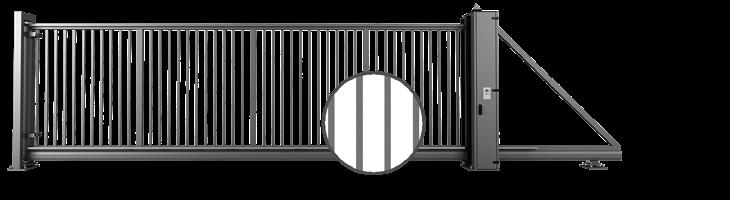

3 ULOKEPALKKIRAKENTEISILLE LIUKUPORTEILLE SAATAVILLA OLEVAT ESIMERKKITÄYTÖT LIUKUPORTTI, JOSSA ON mm:n RAKENTEESEEN HITSATUISTA KOTELO-OSIOISTA VALMISTETTU TÄYTTÖ NÄKYMÄ ALUEELTA. LIUKUPORTTI, JOSSA ON RAKENTEESEEN RUUVATUISTA VEGA B -VERKKOPANEELEISTA VALMISTETTU TÄYTTÖ NÄKYMÄ ALUEELTA. LIUKUPORTTI, JOSSA ON RAKENTEESEEN RUUVATUISTA VEGA 2D SUPER -VERKKOPANEELEISTA VALMISTETTU TÄYTTÖ NÄKYMÄ ALUEELTA. LIUKUPORTTI, JOSSA ON RAKENTEESEEN HITSATUISTA VEGA 2D SUPER -VERKKOPANEELEISTA VALMISTETTU TÄYTTÖ NÄKYMÄ ALUEELTA. MODULAARINEN RAKENNE -liukuportteihin on saatavilla useita täyttömalleja. Liukuportit koostuvat ruuveilla yhteen liitetyistä moduuleista käyttämällä WIŚNIOWSKIn suunnittelemia ja patentoimia kiinnittimiä. Yli mm leveissä porteissa liikkuva osa koostuu kahdesta moduulista. Liikkuvien osien moduulit liitetään mm:n osioilla. Kokoonpano ruuvataan maakiskoon. VÄRIT VÄRIVALIKOIMA Vakioportit ovat saatavilla kuumasinkitettyinä versioina tai kuumasinkitettyinä ja polyesteripinnoitettuina versioina. Teollisuuden portit ovat saatavilla myös muissa RAL-väreissä. RAL 5010 RAL 6005 RAL 7016 RAL-paletin värit RAL 7030 RAL 9016 RAL 7040 TEKNISET TIEDOT 3 7

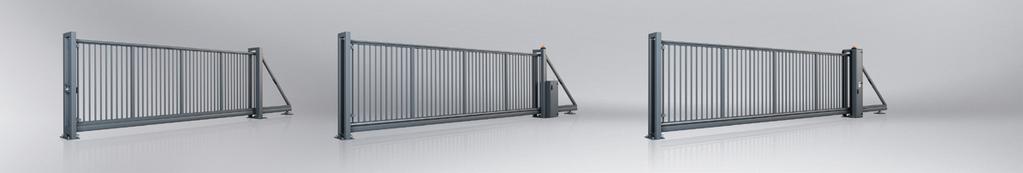

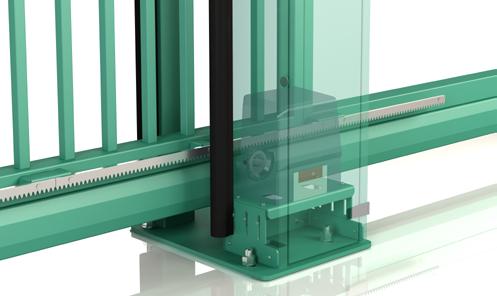

4 LIUKUPORTTITYYPIT MANUAALISESTI TOIMIVA PORTTI PORTTI, JONKA KÄYTTÖLAITE ON MATALASSA KOTELOSSA PORTTI, JONKA KÄYTTÖLAITE ON KORKEASSA KOTELOSSA LISÄVARUSTEET MUKAVUUTTA JA TURVALLISUUTTA -portit ovat saatavilla manuaali- ja sähkötoimisina versioina. Automaattista porttia suositellaan erityisesti alueille, joissa portti on avattava ja suljettava usein. Tässä tapauksessa automaattinen käyttölaite on erittäin kätevä ratkaisu. Vaaditun turvallisuustason mukaan automaattinen portti on saatavilla Totmann- (käytetään avainkytkimellä) tai Automatik-versiona (käytetään kaukokäyttöisesti ohjauslähettimellä). Vaatimuksien mukaan automaattinen versio on varustettu kolmella turvareunalla (Automatik 1) tai viidellä turvareunalla (Automatik 2). Manuaalisesti toimiva versio on varustettu Locinox-lukolla. Automaattisessa versiossa automaattinen käyttöyksikkö toimii lukkona. Jokainen -portti, jonka leveys on yli mm tai jonka korkeus on yli mm on varustettu takarungolla, joka tukee porttia sen ollessa auki. VAKIOVARUSTEET TOTMANN-VERSIO AUTOMATIK-VERSIO TOIMILAITE KESKUSOHJAUSYKSIKKÖ RADIOVASTAANOTIN LÄHETTIMET KÄYTTÖLAITTEEN ETÄOHJAUKSEEN 2 KPL VAROITUSVALO ULKOINEN ANTENNI VALOKENNOT 1 SARJA AVAINKYTKIN, JOSSA ON HÄTÄPYSÄYTYSKYTKIN TURVAREUNAT (AUTOMATIK 1 KOLME TURVAREUNAA; AUTOMATIK 2 VIISI TURVAREUNAA) SIGNAALINLÄHETYSJÄRJESTELMÄ SIGNAALIN LÄHETTÄMISEEN LIIKKUVAAN OSAAN ASENNETUSTA TURVAREUNASTA -PORTEILLA ON CE-MERKINTÄ DIREKTIIVIEN 2006/95/EY JA 2004/108/EY MUKAISESTI, DIREKTIIVIT JA STANDARDIT JA NE TÄYTTÄVÄT EN STANDARDIN VAATIMUKSET. *) LISÄMODUULEJA ON KÄYTETTÄVÄ. VAKIOVARUSTEET. LISÄVARUSTE. EI SAATAVILLA. RAKENNETOLPPA Rakennetolppa (kantava), joka koostuu mm:n osioista. Automaattisten porttien rakennetolpassa on hylly käyttölaitteen asennusta varten, tai siihen on kytketty yksi tai kaksi saatavilla olevaa käyttölaitteen koteloa. Saatavilla on matala tai korkea käyttölaitteen kotelo portin käyttötarkoituksen ja automaattisen käyttöyksikön mukaan. KÄYTTÖLAITE KOTELOSSA Kotelo suojaa käyttölaitetta ja ohjausyksikköä muuttuvilta sääolosuhteilta. Kotelon lukon ansiosta valtuuttamattomat henkilöt eivät pääse käyttämään käyttölaitetta. Jokaisessa käyttölaitteessa on irtikytkemistoiminto, jota voidaan käyttää sähkökatkon aikana. LISÄVARUSTEET Lisävarusteita voidaan käyttää. Valokennot, heijastava valokenno, langallinen BFT-koodinäppäimistö, kaksi- tai nelikanavainen ohjauslähetin, pyörivä vilkkuva valo, pääkytkin, induktiosilmukkailmaisin, ulkoinen AW-radiovastaanotin, sisäinen koodinäppäimistö, kulkukortinlukija, kulkukortti/avaimenperä, LOCINOX-avainkaappi. TEKNISET TIEDOT 4 7

5 KÄYTTÖLAITTEIDEN LEVEYSALUEET LEVEYSALUE ON MERKITTY HARMAALLA PORTIN TYYPPI KÄYTTÖLAITTEEN MALLI BFT ICARO NF PROX CAME BK 221 FAAC 844 ER BFT ARES ULTRA BT KÄYTTÖLAITTEEN TEKNISET TIEDOT PORTIN TYYPPI KÄYTTÖLAITTEEN MALLI KÄYTTÖKERTOJEN ENIMMÄISMÄÄRÄ TUNNISSA MOOTTORIN SYÖTTÖ VERKKOVIRTA VIRRANKULUTUS KULKUNOPEUS BFT ICARO NF PROX raskas käyttö 230 V AC 230 V AC 750 W 9 m/min CAME BK 221 raskas käyttö 230 V AC 230 V AC 580 W 10,5 m/min FAAC 844 ER V AC 230 V AC 650 W 9,6 m/min BFT ARES ULTRA BT V DC 230 V AC 400 W 9 m/min TILAUS- JA MITOITUSMITAT JA ASENNUSMITAT LIUKUPORTIN KIINNITYSMITAT Oikeanpuolinen portti, näkymä alueelta (portin tilaussuunta on suunta, jota kohti portti aukeaa alueelta nähtynä). Tilausmitat So S o tolppien välinen leveys tilausmitta, H portin liikkuvan osan korkeus tilausmitta. H 0,00 ~ 110 Kisko-palkki [mm] Portin tilausleveys (S o ) [mm] enintään Kulkuleveys Sj [mm]. Manuaalisesti toimiva portti tai Totmann Kulkuleveys Sj [mm]. Automatik-porttiversio Portin pohjavälys [mm] Portin rakenne Kaksinkertainen lukkotolppa Portin kokonaispituus [mm] Sj = So 220 (±10) mm Sj = So 220 (±10) mm TEKNISET TIEDOT 5 7

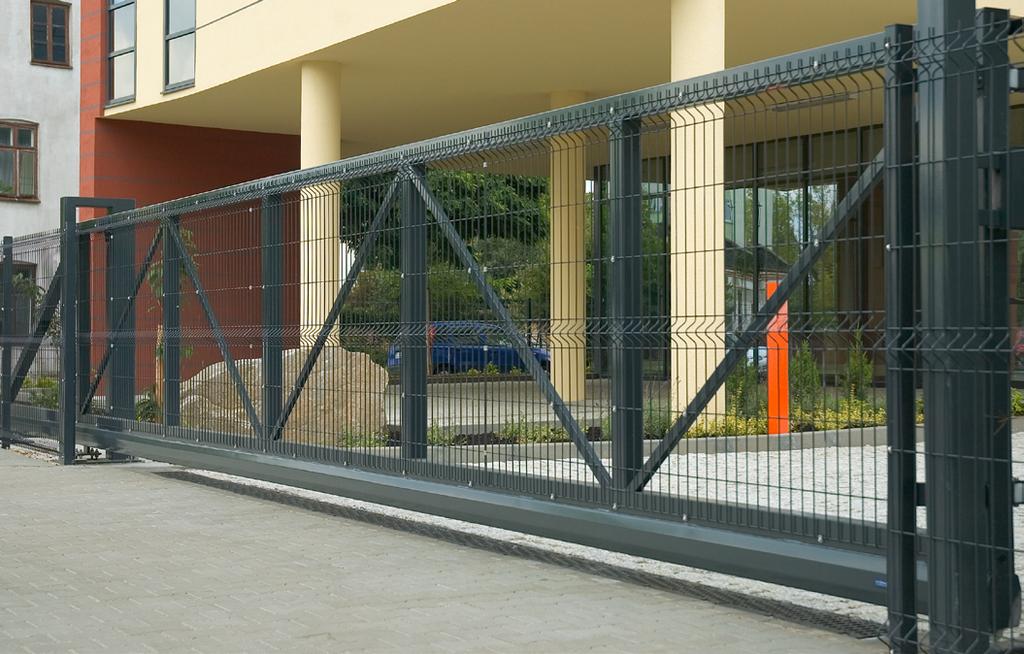

6 TEKNISET TIEDOT GALLERIA Täyttö: mm:n kotelo-osio Suojaus korroosiota vastaan: kuumasinkitys Väri: RAL 7016 Täyttö: VEGA B -verkkopaneeli Suojaus korroosiota vastaan: kuumasinkitys Väri: RAL 7016 TEKNISET TIEDOT 6 7

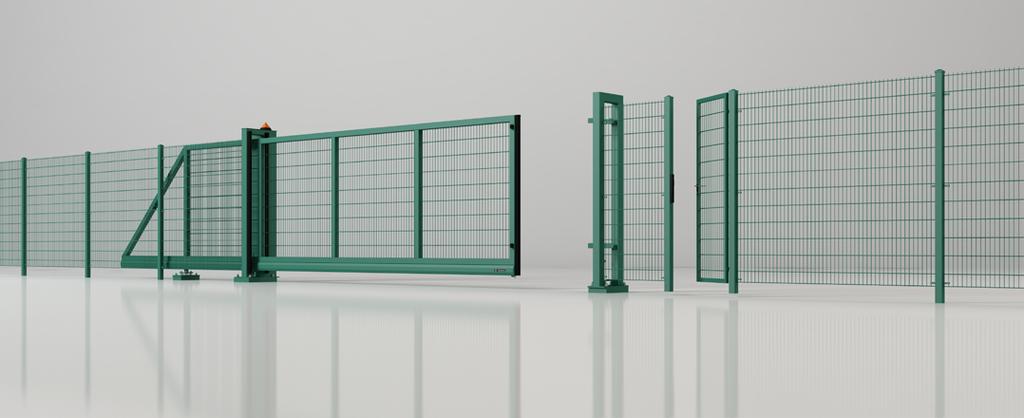

7 RAKENNA LAAJA-ALAINEN TEOLLISUUDEN AITAAMISJÄRJESTELMÄ WIŚNIOWSKI-aidat ovat järjestelmäratkaisuja, joilla varmistetaan kattava omaisuuden suoja. Asunto- ja teollisuustuotteiden valikoimamme sisältää moderneja teräs-, profiili ja paneeliaitoja. Luotettavat, laadukkaat ja kestävät aidat ovat myös hienostuneen ja tyylikkään näköisiä. WIŚNIOWSKIn kattavan valikoiman ansiosta omaisuuden suojelu on yksinkertaista turvallisuudesta, suojauksesta ja ulkoasusta tinkimättä. HYÖDYNNÄ VALIKOIMAMME JA RAKENNA OMA AITASI. AITAJÄRJESTELMÄ, JOSSA -LIUKUPORTTI JA KÄYNTIOVI SEKÄ mm:n KOTELO-OSIOTÄYTTÖ AITAUSJÄRJESTELMÄ, JOSSA -LIUKUPORTTI JA KÄYNTIOVI SEKÄ VEGA 2D SUPER -TÄYTTÖ /07.17/PL WIŚNIOWSKI Sp. z o.o. S.K.A. PL Wielogłowy 153 puh Faksi N = 49 40' 10" E = 20 41' 12" Me toimimme inspiraationa! Tutustu muihin WIŚNIOWSKI-ratkaisuihin! TEKNISET TIEDOT 7 7
