1 Page 1(9) Tuotetietokortti LIUKU- JA SARANAPORTIT AlexFin Oy Tomas Peltola Date: Sähköposti Puhelin AF-Metal (AlexFin Oy) toimittaa avaimet käteen -periaatteella aitojaja portteja. Yhteistyökumppaneiden kautta pystymme tarjoamaan myös asennus- sekä huoltopalvelua. Tuotantolaitoksemme yleisenä lukiturjärjestelmänämme käytämme Locinox-yrityksen lukkoja (erikoistilauksesta myös muita lukkoja) sekä Quiko-yrityksen portti-sekä turva-automatiikkaa. Porttirakenteemme raaka-aineet täyttävät eurooppalaiset terässtandardit S355 (S235JR). Porttirakenteemme koostuvat sinkitetyistä sekä kuumasinkitetyistä 40x60 neliöputkipalkeista. Aitaelementtimme valmistetaan 3,6-4,8mm paksuisesta teräslangasta, jonka vetolujuus 600mpA. Copyright (c) AlexFin Oy 2016 Certified by: Tomas Peltola

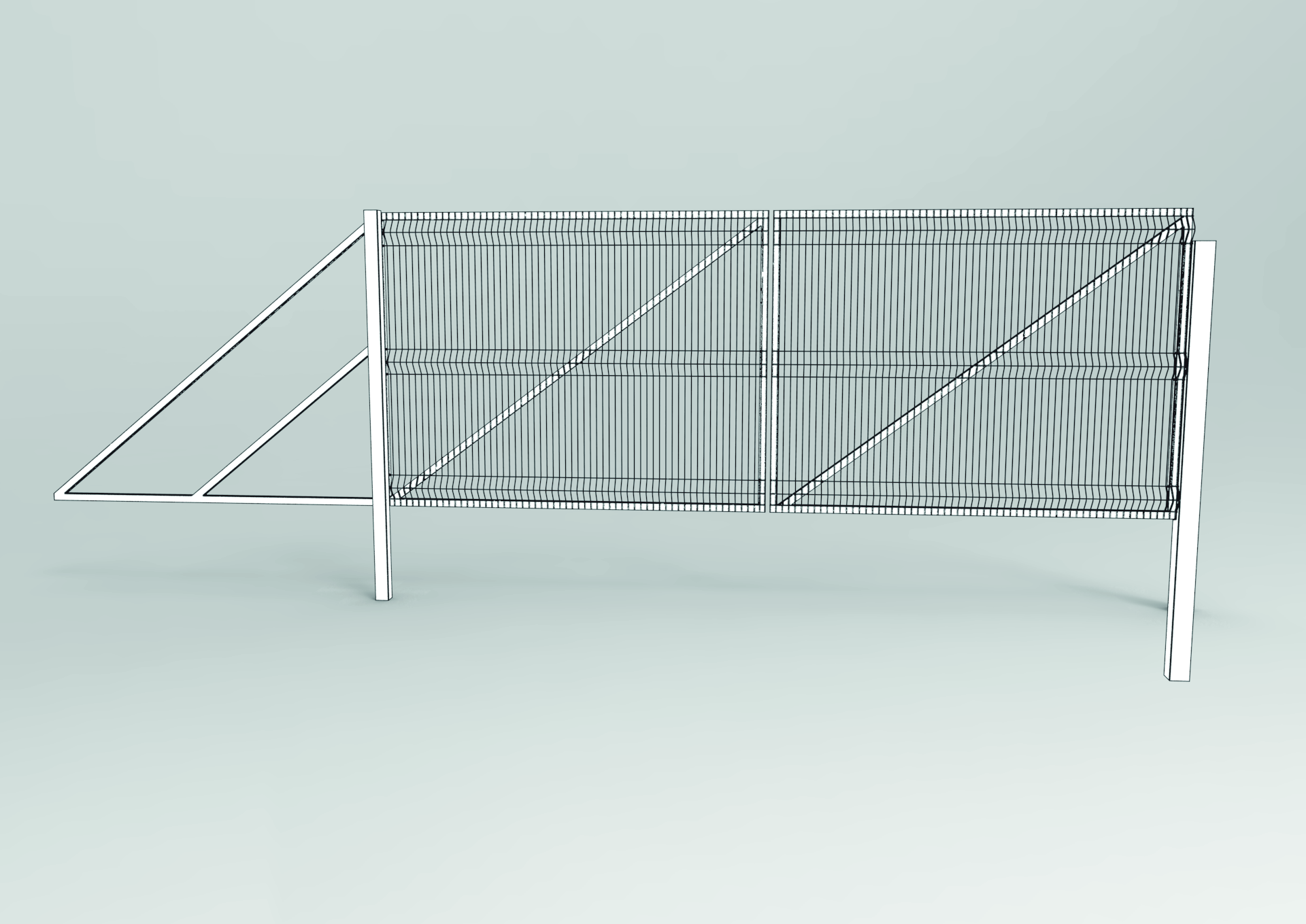

2 Page 2(9) Pystymme tuottamaan sekä manuaali- että konekäyttöisiä EU standardien mukaisia liukuportteja. Leveydet sekä korkeudet vaihtelevat asiakkaan toivomuksen mukaisesti. Standardimallien nimelliskorkeudet vaihtelevat metristä kolmeen metriin 250mm välein kun taas kulkuleveydet vaihtelevat kahdesta metristä kahteenkymmeneen metriin. Täyttömateriaaleina putki-, 3D-, 2D- tai Security-aitatäyttö asiakkaan toivomuksen mukaisesti. Lukitusjärjestelmä (Locinox-lukko, ylä- tai alasalpa, kiväärilukko) voidaan valita tarpeiden mukaan sekä automatiikka (Quiko). Kuva 1

3 Tuotteeseen voideen määritellä asiakkaan toiveiden mukaisesti lukuisia eri elementtejä: Page 3(9) Kuva Aitapaneeli - 3D, 2D tai Security - Asiakkaan toivoma Lisäturvaominaisuudet - Valot, iskuvoimamittarit, tolpat, virtalukot jne. Tuotteen pituus, leveys sekä muut rakenneominaisuudet Automatiikka - GSM-avaus, avain-avaus, koodilukko, kortinlukija, videopuhelin jne. - Moottori, ohjausyksikkö sekä muut vaadittavat ominaisuudet moottorille sekä ohjausyksikölle, johon vaikuttavat monet ympäristöelementit 1000 Kuva 1.2 Kuva 1.3 Betoniluokan suositus (käyttöikä 50v): -C25/30 -C20/25 Lukitus - Koukkulukko, peruslukko, salpa, kiväärilukko jne. 500

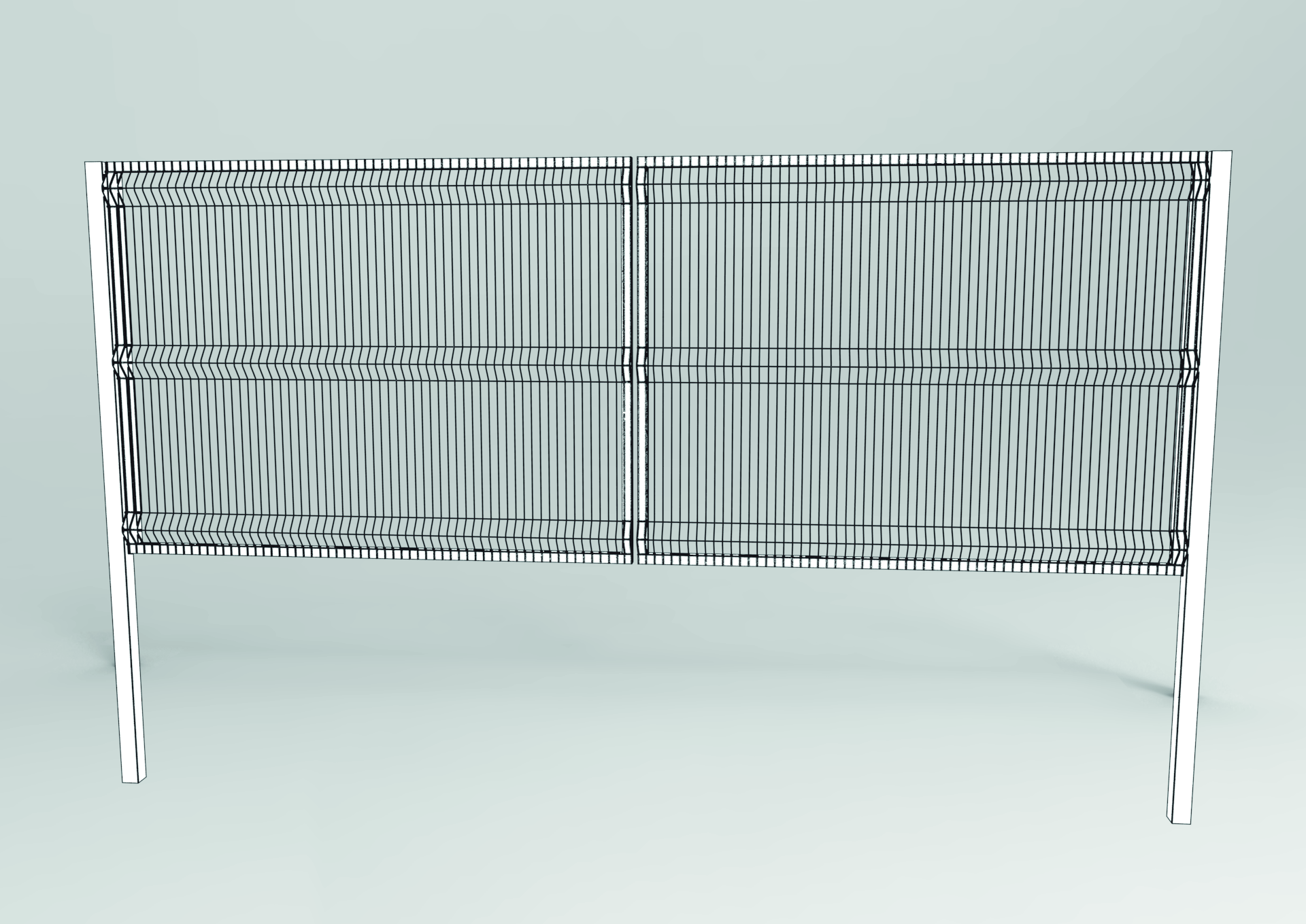

4 Page 4(9) Pystymme tuottamaan sekä manuaali- että konekäyttöisiä EU standardien mukaisia kaksilehtisiä portteja. Leveydet sekä korkeudet vaihtelevat asiakkaan toivomuksen mukaisesti. Standardimalleissa kulkuleveydet vaihtelevat metristä kymmeneen metriin asti. Täyttömateriaaleina putki-, 3D-, 2D- tai Security-aitatäyttö asiakkaan toivomuksen mukaisesti. Swing-saranaporttimme täyttää SFS-EN 1176 vaatimukset sekä RT Rakennustietokortin ohjeet turvalliseen ja oikein kaksoislukittuun päiväkodin ja leikkipaikan piha-alueeseen. Kaksoislukituksena asiakas voi valita tarvittavat lukitusjärjestelmänsä (Locinox-lukko, ylä- tai alasalpa, kiväärilukko). Kuva 2

5 Page 5(9) Tuotteeseen voideen määritellä asiakkaan toiveiden mukaisesti lukuisia eri elementtejä: Kuva 2.1 Lisäturvaominaisuudet - Valot, iskuvoimamittarit, tolpat, virtalukot jne. Aitapaneeli - 3D, 2D tai Security - Asiakkaan toivoma Tuotteen pituus, leveys sekä muut rakenneominaisuudet Automatiikka - GSM-avaus, avain-avaus, koodilukko, kortinlukija, videopuhelin jne. - Moottori, ohjausyksikkö sekä muut vaadittavat ominaisuudet moottorille sekä ohjausyksikölle, johon vaikuttavat monet 1200 Kuva 2.2 Betoniluokan suositus (käyttöikä 50v): -C25/30 -C20/ Lukitus - Koukkulukko, peruslukko, salpa, kiväärilukko jne. 195 Kuva 2.3

6 Page 6(9) Pystymme tuottamaan EU standardien mukaisia käyntiportteja. Leveydet sekä korkeudet vaihtelevat asiakkaan toivomuksen mukaisesti. Standardimalleissa kulkuleveydet vaihtelevat metristä kymmeneen metriin asti. Täyttömateriaaleina putki-, 3D-, 2D- tai Security-aitatäyttö asiakkaan toivomuksen mukaisesti. Yleensä käytiporteissa ei käytetä automatiikkaa. Yksilehtinen käyntiporttimme täyttää SFS-EN 1176 vaatimukset sekä RT Rakennustietokortin ohjeet turvalliseen ja oikein kaksoislukittuun päiväkodin ja leikkipaikan piha-alueeseen. Lukitusjärjestelmä (Locinox-lukko, ylä- tai alasalpa, kiväärilukko) voidaan valita tarpeiden mukaan. Kuva 3

7 Page 7(9) Tuotteeseen voideen määritellä asiakkaan toiveiden mukaisesti lukuisia eri elementtejä: Kuva 3.1 Tuotteen pituus, leveys sekä muut rakenneominaisuudet. - Standardikäyntiporttikoko on yleensä 1000x0mm Aitapaneeli - 3D, 2D tai Security - Asiakkaan toivoma Lukitus - Koukkulukko, peruslukko, salpa, kiväärilukko jne Betoniluokan suositus (käyttöikä 50v): -C25/30 -C20/25 Kuva

8 Yksi- sekä kaksilehtiporttien pylväiden raudoituksien suositusmitat: Page 8(9) Betoniluokan suositus (käyttöikä 50v): -C25/30 -C20/25 Kuva 4 75 Neljä (4) tankoa ø12 Pituus=1000mm 1000 Yhdeksän (9) kiinnitysrengasta ø6

9 Page 9(9)
