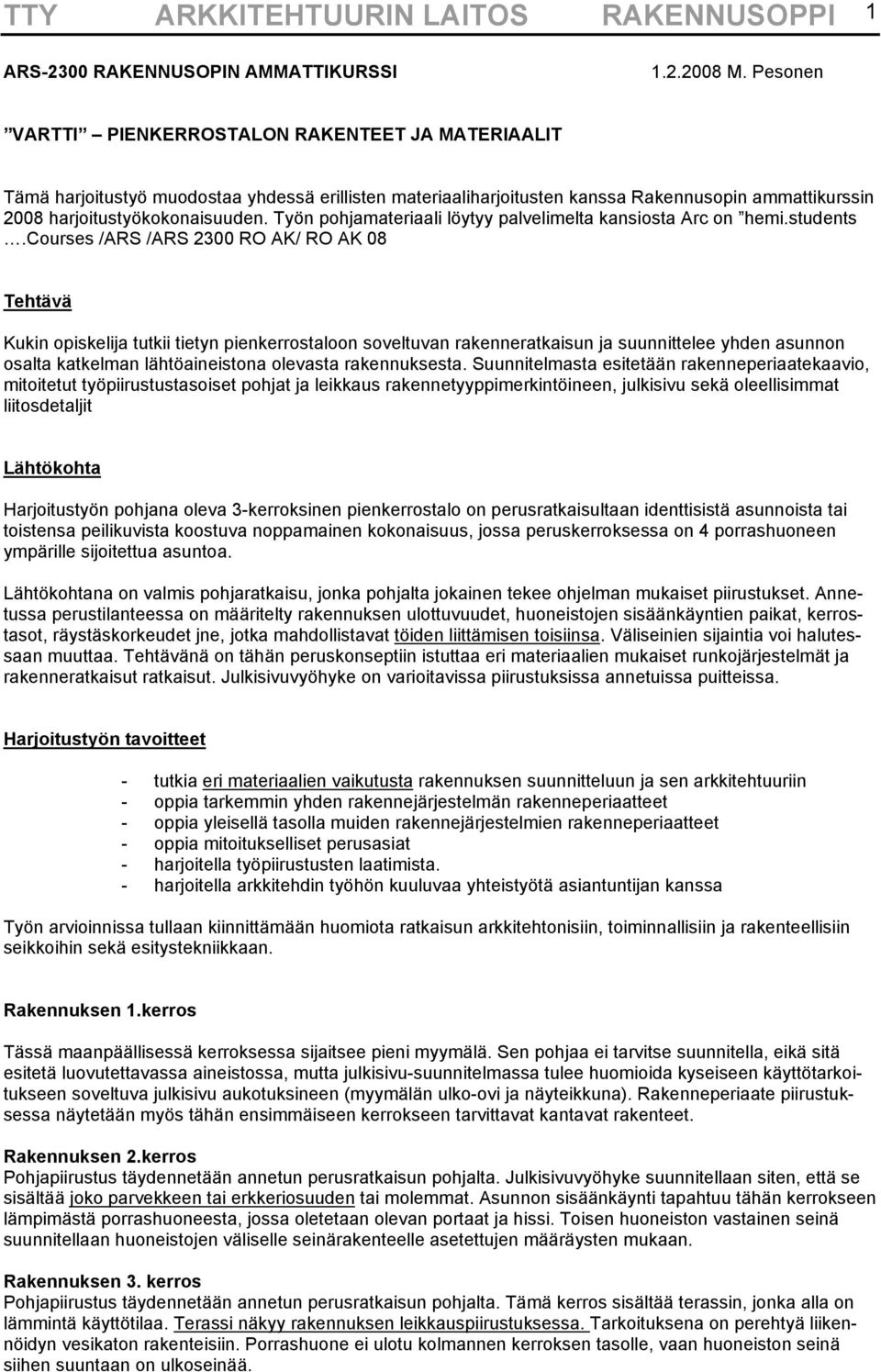

1 TTY ARKKITEHTUURIN LAITOS RAKENNUSOPPI 1 ARS-2300 RAKENNUSOPIN AMMATTIKURSSI M. Pesonen VARTTI PIENKERROSTALON RAKENTEET JA MATERIAALIT Tämä harjoitustyö muodostaa yhdessä erillisten materiaaliharjoitusten kanssa Rakennusopin ammattikurssin 2008 harjoitustyökokonaisuuden. Työn pohjamateriaali löytyy palvelimelta kansiosta Arc on hemi.students.courses /ARS /ARS 2300 RO AK/ RO AK 08 Tehtävä Kukin opiskelija tutkii tietyn pienkerrostaloon soveltuvan rakenneratkaisun ja suunnittelee yhden asunnon osalta katkelman lähtöaineistona olevasta rakennuksesta. Suunnitelmasta esitetään rakenneperiaatekaavio, mitoitetut työpiirustustasoiset pohjat ja leikkaus rakennetyyppimerkintöineen, julkisivu sekä oleellisimmat liitosdetaljit Lähtökohta Harjoitustyön pohjana oleva 3-kerroksinen pienkerrostalo on perusratkaisultaan identtisistä asunnoista tai toistensa peilikuvista koostuva noppamainen kokonaisuus, jossa peruskerroksessa on 4 porrashuoneen ympärille sijoitettua asuntoa. Lähtökohtana on valmis pohjaratkaisu, jonka pohjalta jokainen tekee ohjelman mukaiset piirustukset. Annetussa perustilanteessa on määritelty rakennuksen ulottuvuudet, huoneistojen sisäänkäyntien paikat, kerrostasot, räystäskorkeudet jne, jotka mahdollistavat töiden liittämisen toisiinsa. Väliseinien sijaintia voi halutessaan muuttaa. Tehtävänä on tähän peruskonseptiin istuttaa eri materiaalien mukaiset runkojärjestelmät ja rakenneratkaisut ratkaisut. Julkisivuvyöhyke on varioitavissa piirustuksissa annetuissa puitteissa. Harjoitustyön tavoitteet - tutkia eri materiaalien vaikutusta rakennuksen suunnitteluun ja sen arkkitehtuuriin - oppia tarkemmin yhden rakennejärjestelmän rakenneperiaatteet - oppia yleisellä tasolla muiden rakennejärjestelmien rakenneperiaatteet - oppia mitoitukselliset perusasiat - harjoitella työpiirustusten laatimista. - harjoitella arkkitehdin työhön kuuluvaa yhteistyötä asiantuntijan kanssa Työn arvioinnissa tullaan kiinnittämään huomiota ratkaisun arkkitehtonisiin, toiminnallisiin ja rakenteellisiin seikkoihin sekä esitystekniikkaan. Rakennuksen 1.kerros Tässä maanpäällisessä kerroksessa sijaitsee pieni myymälä. Sen pohjaa ei tarvitse suunnitella, eikä sitä esitetä luovutettavassa aineistossa, mutta julkisivu-suunnitelmassa tulee huomioida kyseiseen käyttötarkoitukseen soveltuva julkisivu aukotuksineen (myymälän ulko-ovi ja näyteikkuna). Rakenneperiaate piirustuksessa näytetään myös tähän ensimmäiseen kerrokseen tarvittavat kantavat rakenteet. Rakennuksen 2.kerros Pohjapiirustus täydennetään annetun perusratkaisun pohjalta. Julkisivuvyöhyke suunnitellaan siten, että se sisältää joko parvekkeen tai erkkeriosuuden tai molemmat. Asunnon sisäänkäynti tapahtuu tähän kerrokseen lämpimästä porrashuoneesta, jossa oletetaan olevan portaat ja hissi. Toisen huoneiston vastainen seinä suunnitellaan huoneistojen väliselle seinärakenteelle asetettujen määräysten mukaan. Rakennuksen 3. kerros Pohjapiirustus täydennetään annetun perusratkaisun pohjalta. Tämä kerros sisältää terassin, jonka alla on lämmintä käyttötilaa. Terassi näkyy rakennuksen leikkauspiirustuksessa. Tarkoituksena on perehtyä liikennöidyn vesikaton rakenteisiin. Porrashuone ei ulotu kolmannen kerroksen tasolle, vaan huoneiston seinä siihen suuntaan on ulkoseinää.

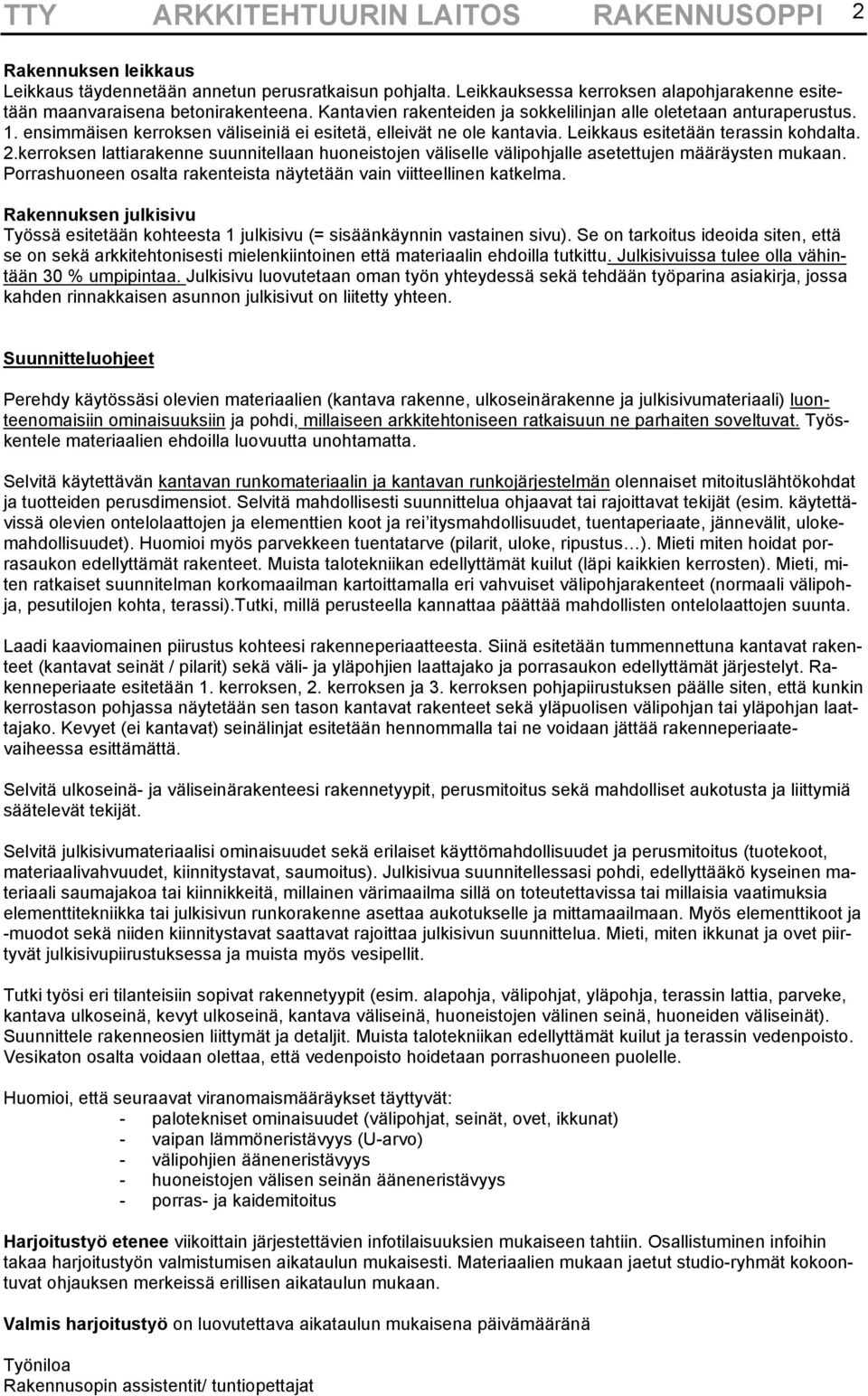

2 TTY ARKKITEHTUURIN LAITOS RAKENNUSOPPI 2 Rakennuksen leikkaus Leikkaus täydennetään annetun perusratkaisun pohjalta. Leikkauksessa kerroksen alapohjarakenne esitetään maanvaraisena betonirakenteena. Kantavien rakenteiden ja sokkelilinjan alle oletetaan anturaperustus. 1. ensimmäisen kerroksen väliseiniä ei esitetä, elleivät ne ole kantavia. Leikkaus esitetään terassin kohdalta. 2.kerroksen lattiarakenne suunnitellaan huoneistojen väliselle välipohjalle asetettujen määräysten mukaan. Porrashuoneen osalta rakenteista näytetään vain viitteellinen katkelma. Rakennuksen julkisivu Työssä esitetään kohteesta 1 julkisivu (= sisäänkäynnin vastainen sivu). Se on tarkoitus ideoida siten, että se on sekä arkkitehtonisesti mielenkiintoinen että materiaalin ehdoilla tutkittu. Julkisivuissa tulee olla vähintään 30 % umpipintaa. Julkisivu luovutetaan oman työn yhteydessä sekä tehdään työparina asiakirja, jossa kahden rinnakkaisen asunnon julkisivut on liitetty yhteen. Suunnitteluohjeet Perehdy käytössäsi olevien materiaalien (kantava rakenne, ulkoseinärakenne ja julkisivumateriaali) luonteenomaisiin ominaisuuksiin ja pohdi, millaiseen arkkitehtoniseen ratkaisuun ne parhaiten soveltuvat. Työskentele materiaalien ehdoilla luovuutta unohtamatta. Selvitä käytettävän kantavan runkomateriaalin ja kantavan runkojärjestelmän olennaiset mitoituslähtökohdat ja tuotteiden perusdimensiot. Selvitä mahdollisesti suunnittelua ohjaavat tai rajoittavat tekijät (esim. käytettävissä olevien ontelolaattojen ja elementtien koot ja rei itysmahdollisuudet, tuentaperiaate, jännevälit, ulokemahdollisuudet). Huomioi myös parvekkeen tuentatarve (pilarit, uloke, ripustus ). Mieti miten hoidat porrasaukon edellyttämät rakenteet. Muista talotekniikan edellyttämät kuilut (läpi kaikkien kerrosten). Mieti, miten ratkaiset suunnitelman korkomaailman kartoittamalla eri vahvuiset välipohjarakenteet (normaali välipohja, pesutilojen kohta, terassi).tutki, millä perusteella kannattaa päättää mahdollisten ontelolaattojen suunta. Laadi kaaviomainen piirustus kohteesi rakenneperiaatteesta. Siinä esitetään tummennettuna kantavat rakenteet (kantavat seinät / pilarit) sekä väli- ja yläpohjien laattajako ja porrasaukon edellyttämät järjestelyt. Rakenneperiaate esitetään 1. kerroksen, 2. kerroksen ja 3. kerroksen pohjapiirustuksen päälle siten, että kunkin kerrostason pohjassa näytetään sen tason kantavat rakenteet sekä yläpuolisen välipohjan tai yläpohjan laattajako. Kevyet (ei kantavat) seinälinjat esitetään hennommalla tai ne voidaan jättää rakenneperiaatevaiheessa esittämättä. Selvitä ulkoseinä- ja väliseinärakenteesi rakennetyypit, perusmitoitus sekä mahdolliset aukotusta ja liittymiä säätelevät tekijät. Selvitä julkisivumateriaalisi ominaisuudet sekä erilaiset käyttömahdollisuudet ja perusmitoitus (tuotekoot, materiaalivahvuudet, kiinnitystavat, saumoitus). Julkisivua suunnitellessasi pohdi, edellyttääkö kyseinen materiaali saumajakoa tai kiinnikkeitä, millainen värimaailma sillä on toteutettavissa tai millaisia vaatimuksia elementtitekniikka tai julkisivun runkorakenne asettaa aukotukselle ja mittamaailmaan. Myös elementtikoot ja -muodot sekä niiden kiinnitystavat saattavat rajoittaa julkisivun suunnittelua. Mieti, miten ikkunat ja ovet piirtyvät julkisivupiirustuksessa ja muista myös vesipellit. Tutki työsi eri tilanteisiin sopivat rakennetyypit (esim. alapohja, välipohjat, yläpohja, terassin lattia, parveke, kantava ulkoseinä, kevyt ulkoseinä, kantava väliseinä, huoneistojen välinen seinä, huoneiden väliseinät). Suunnittele rakenneosien liittymät ja detaljit. Muista talotekniikan edellyttämät kuilut ja terassin vedenpoisto. Vesikaton osalta voidaan olettaa, että vedenpoisto hoidetaan porrashuoneen puolelle. Huomioi, että seuraavat viranomaismääräykset täyttyvät: - palotekniset ominaisuudet (välipohjat, seinät, ovet, ikkunat) - vaipan lämmöneristävyys (U-arvo) - välipohjien ääneneristävyys - huoneistojen välisen seinän ääneneristävyys - porras- ja kaidemitoitus Harjoitustyö etenee viikoittain järjestettävien infotilaisuuksien mukaiseen tahtiin. Osallistuminen infoihin takaa harjoitustyön valmistumisen aikataulun mukaisesti. Materiaalien mukaan jaetut studio-ryhmät kokoontuvat ohjauksen merkeissä erillisen aikataulun mukaan. Valmis harjoitustyö on luovutettava aikataulun mukaisena päivämääränä Työniloa Rakennusopin assistentit/ tuntiopettajat

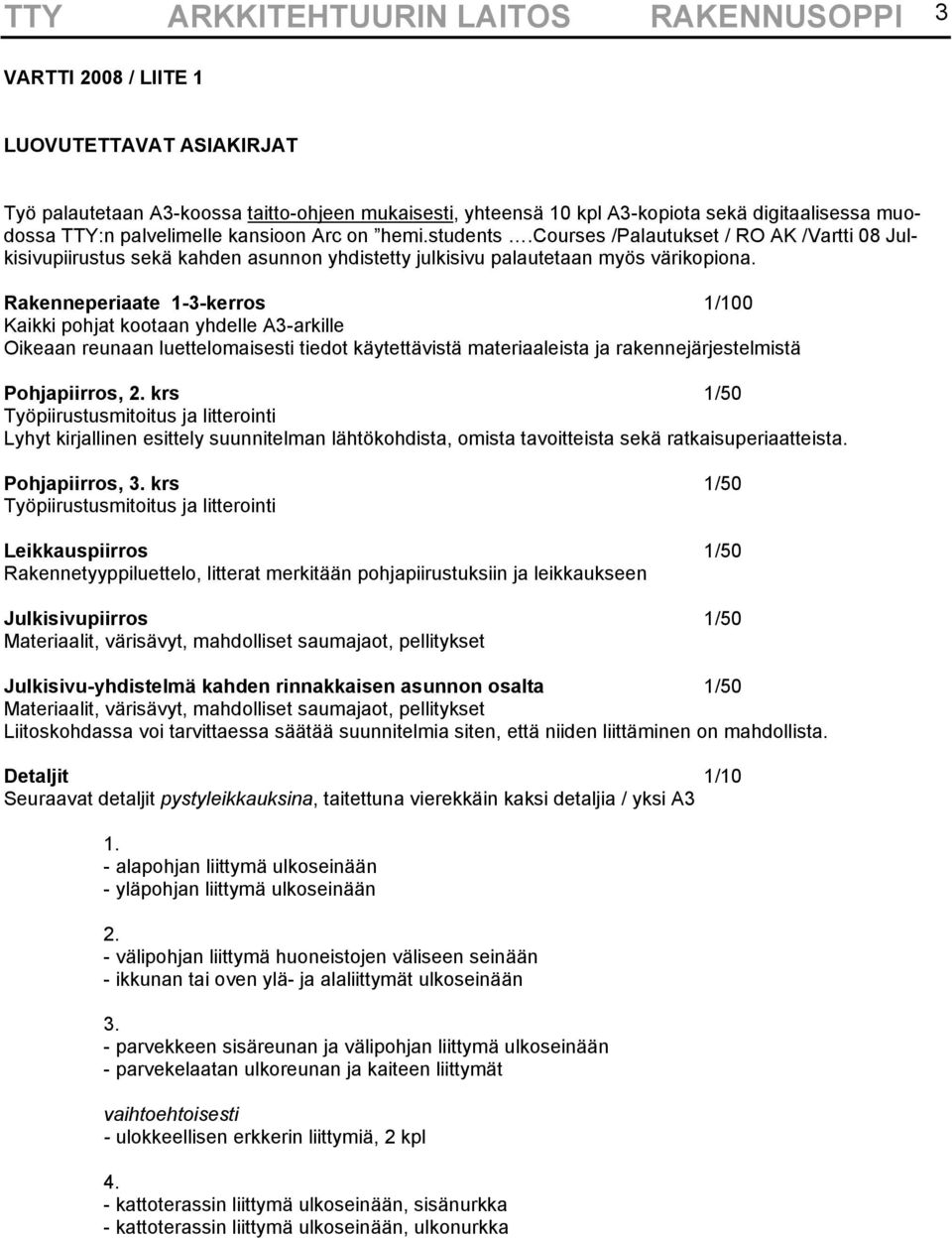

3 TTY ARKKITEHTUURIN LAITOS RAKENNUSOPPI 3 VARTTI 2008 / LIITE 1 LUOVUTETTAVAT ASIAKIRJAT Työ palautetaan A3-koossa taitto-ohjeen mukaisesti, yhteensä 10 kpl A3-kopiota sekä digitaalisessa muodossa TTY:n palvelimelle kansioon Arc on hemi.students.courses /Palautukset / RO AK /Vartti 08 Julkisivupiirustus sekä kahden asunnon yhdistetty julkisivu palautetaan myös värikopiona. Rakenneperiaate 1-3-kerros 1/100 Kaikki pohjat kootaan yhdelle A3-arkille Oikeaan reunaan luettelomaisesti tiedot käytettävistä materiaaleista ja rakennejärjestelmistä Pohjapiirros, 2. krs 1/50 Työpiirustusmitoitus ja litterointi Lyhyt kirjallinen esittely suunnitelman lähtökohdista, omista tavoitteista sekä ratkaisuperiaatteista. Pohjapiirros, 3. krs 1/50 Työpiirustusmitoitus ja litterointi Leikkauspiirros 1/50 Rakennetyyppiluettelo, litterat merkitään pohjapiirustuksiin ja leikkaukseen Julkisivupiirros 1/50 Materiaalit, värisävyt, mahdolliset saumajaot, pellitykset Julkisivu-yhdistelmä kahden rinnakkaisen asunnon osalta 1/50 Materiaalit, värisävyt, mahdolliset saumajaot, pellitykset Liitoskohdassa voi tarvittaessa säätää suunnitelmia siten, että niiden liittäminen on mahdollista. Detaljit 1/10 Seuraavat detaljit pystyleikkauksina, taitettuna vierekkäin kaksi detaljia / yksi A alapohjan liittymä ulkoseinään - yläpohjan liittymä ulkoseinään 2. - välipohjan liittymä huoneistojen väliseen seinään - ikkunan tai oven ylä- ja alaliittymät ulkoseinään 3. - parvekkeen sisäreunan ja välipohjan liittymä ulkoseinään - parvekelaatan ulkoreunan ja kaiteen liittymät vaihtoehtoisesti - ulokkeellisen erkkerin liittymiä, 2 kpl 4. - kattoterassin liittymä ulkoseinään, sisänurkka - kattoterassin liittymä ulkoseinään, ulkonurkka

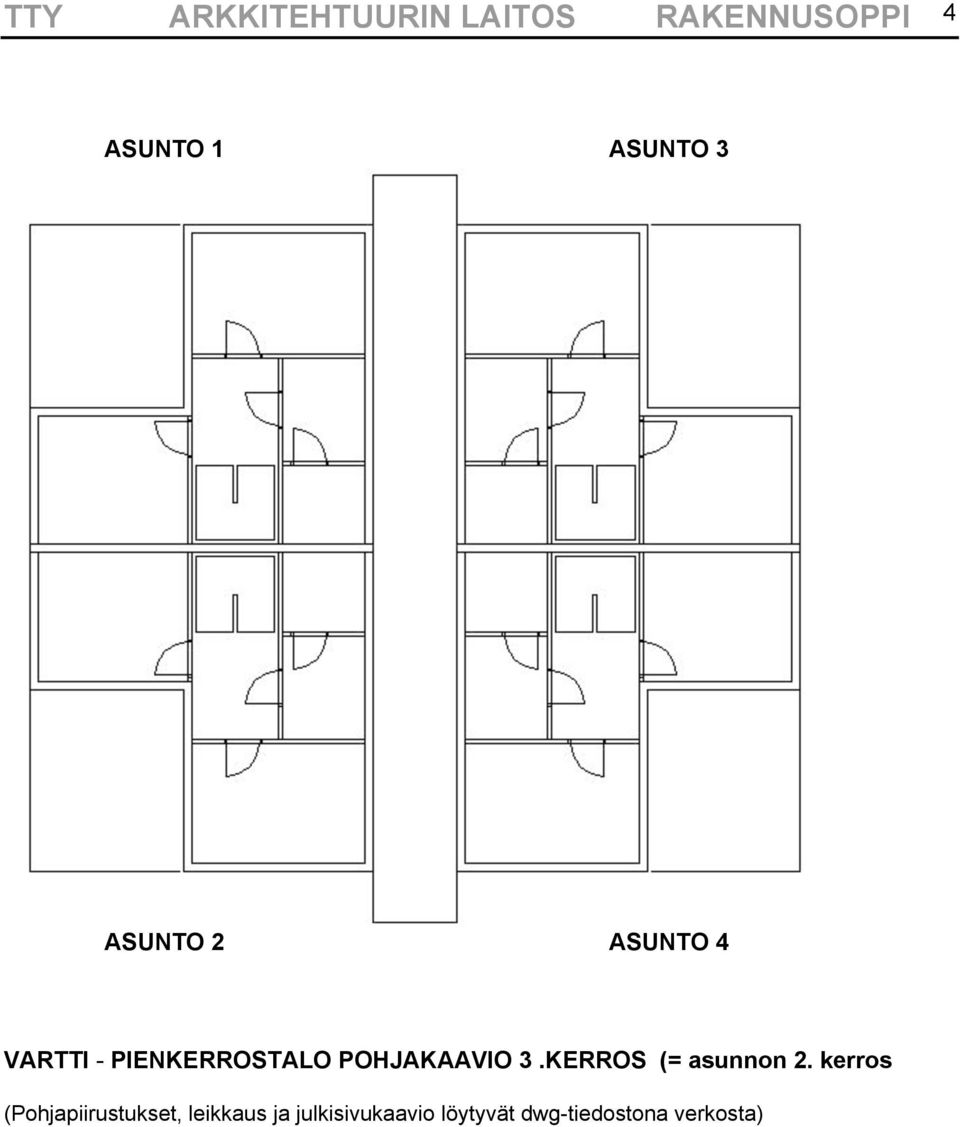

4 TTY ARKKITEHTUURIN LAITOS RAKENNUSOPPI 4 ASUNTO 1 ASUNTO 3 ASUNTO 2 ASUNTO 4 VARTTI - PIENKERROSTALO POHJAKAAVIO 3.KERROS (= asunnon 2. kerros (Pohjapiirustukset, leikkaus ja julkisivukaavio löytyvät dwg-tiedostona verkosta)

5 TTY ARKKITEHTUURIN LAITOS RAKENNUSOPPI 5 VARTTI / LIITE 2 TIETOLÄHTEITÄ Betoni, harkot Betonitieto Oy / Olli Hämäläinen puh: , gsm: Betonitiedon sivustot: Betonituotevalmistajien sivustot: Betonikirja /TKK:n arkkitehtiosasto nettiversio: (Klikkaa tältä sivulta Betonikirja, niin saat pdf version käyttöösi). Teräs Teräsrakenneyhdistys / Unto Kalamies Puh.: (09) Gsm: Juha Valtari, Pekka Aromaa Juha-Pekka Ryynänen, (03) ,Gsm Puu Tiili Tiilikirja /TKK:n arkkitehtiosasto nettiversio: (Klikkaa tältä sivulta Tiilikirja) Keijo Laine, GSM , keijo.laine@terca.com Jorma Tuomola , fax Siporex Luonnonkivi Lasi Tahvo Sutela Risto Lentonen
