Trimnet Plus -palvelut

Transkriptio

1

2 Trimnet Plus -palvelut TRIMNET PERUSPALVELUT GPS/GLONASST TRIMNET PLUS PALVELUT GPS/GLONASS/GALILEO/BEIDOU/ QZSS VRS Pro VRS Pro + cm VRS RTK VRS RTK + cm TARKKUUS VRS H-Star VRS H-Star + 10 cm VRS DGPS/DGNSS VRS DGNSS + 50 cm VRS Mobile GNSS VRS Mobile GNSS + 50 cm AgriVRS AgriVRS + cm-50 cm MC Infra VRS MC Infra VRS + cm Uusien palvelutuotteiden julkistus keväällä

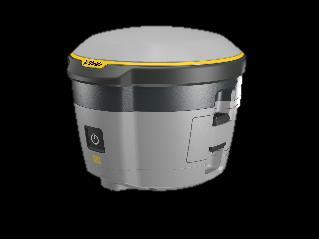

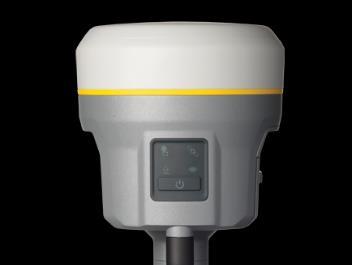

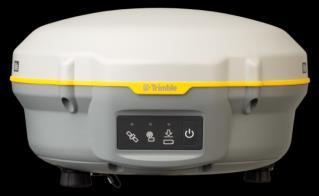

3 Trimnet PLUS-palveluiden vaikutus mittauksiin R10 R8s R2 R1 Laitteiden ominaisuudet tehokkaaseen käyttöön

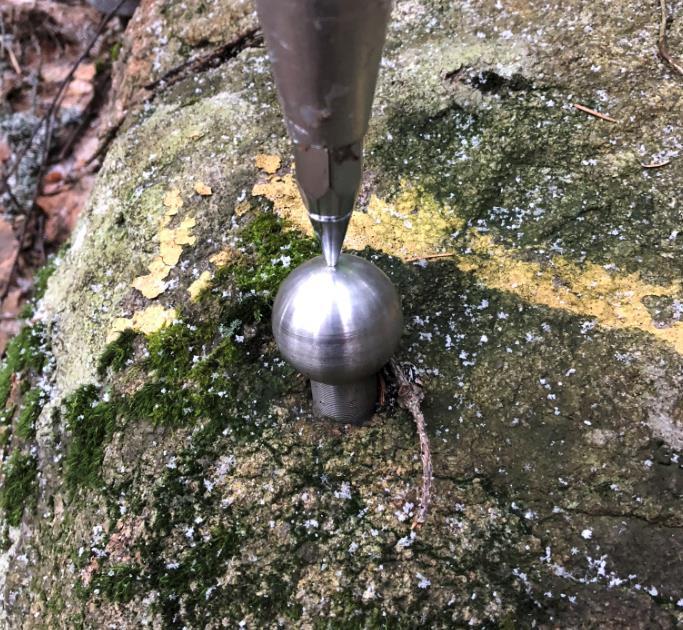

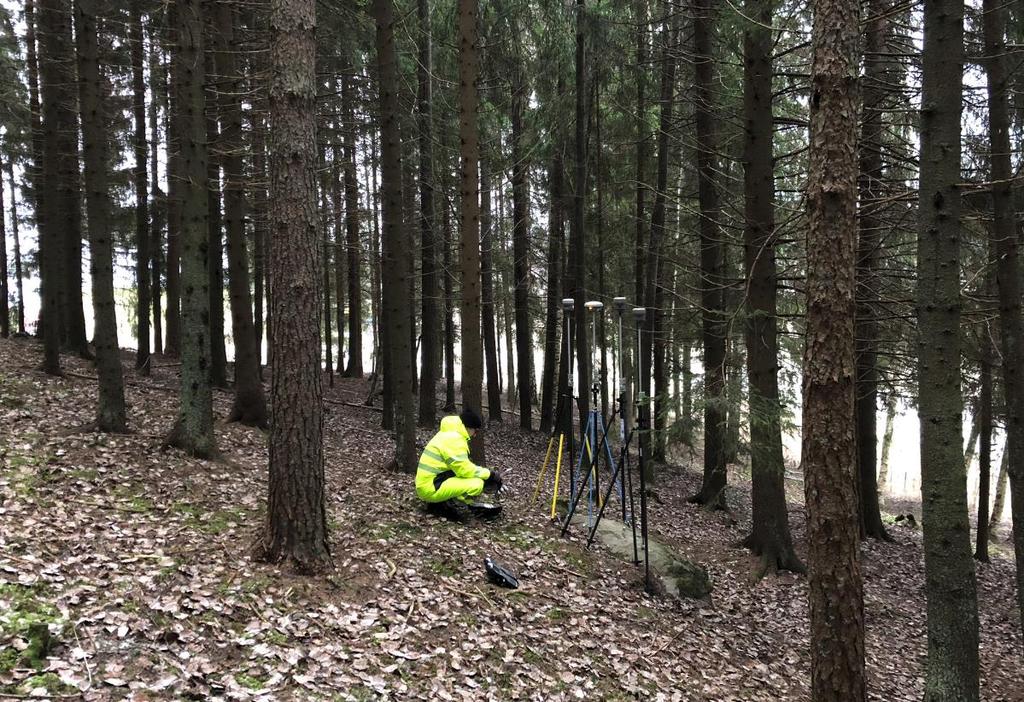

4 Geotrim referenssipisteistö

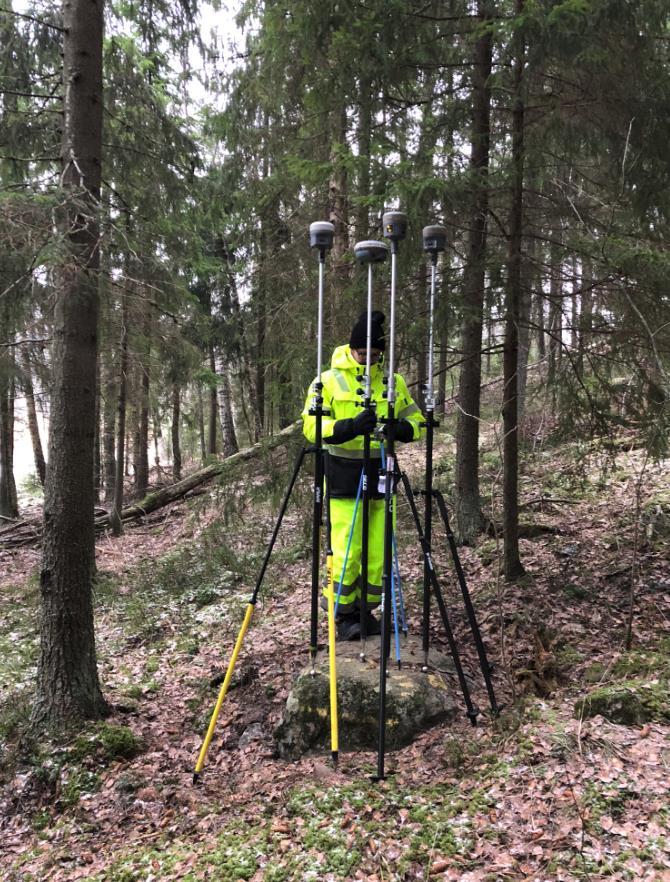

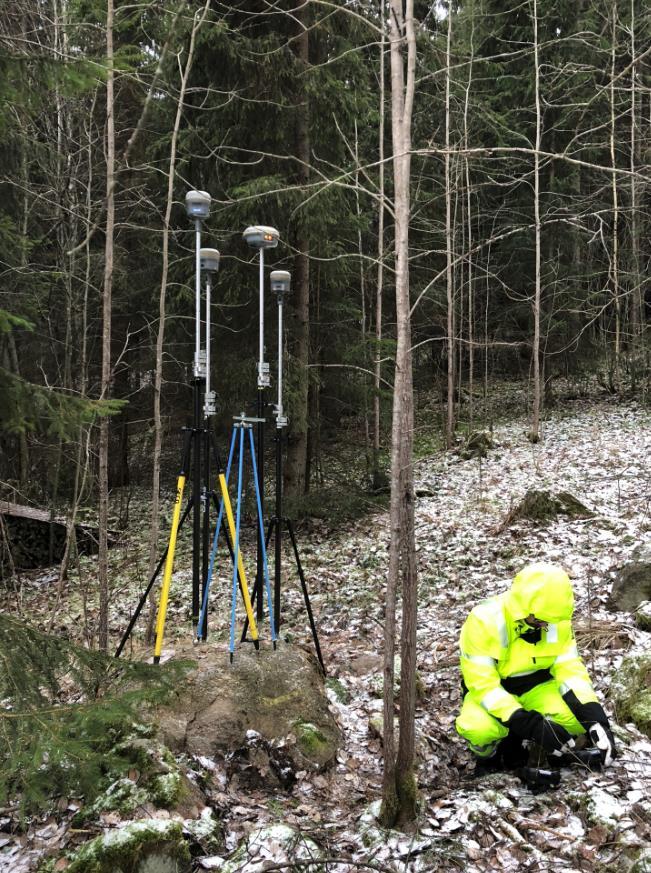

5 Trimnet-palvelutesti Kaksi R10 GNSS-vastaanotinta R10 GPS + Glonass R10 GPS + Glonass + Galileo + Beidou Testimenetelmä 4 pistettä x 2 kierrosta = 8 pystytystä 10 minuuttia per piste (yhteensä 80 min) Kuinka monta toleranssit alittavaa ratkaisua 10 minuutin aikana Kun ratkaisu saatu, mitattiin piste ja purettiin ratkaisu Taso 3 cm/korkeus 5 cm Automaattitallennus, 5 havaintoa Uudet Galileo/Beidou satelliitit (6 kpl) eivät vielä käytössä

6 Yhteenveto tuloksista R10 GPS + Glonass + Galileo + Beidou Piste Laite 1. Kierros 2. Kierros Ratkaisua yhteensä 4_1_E6 R _2_E6 R _3_E6 R _4_E6 R R10 GPS + Glonass Piste Laite 1. Kierros 2. Kierros Ratkaisua yhteensä 3_1_E6 R _2_E6 R _3_E6 R _4_E6 R

7 Geotrimin salaisessa sivututkimuskeskuksessa, jossain päin Pirkanmaata

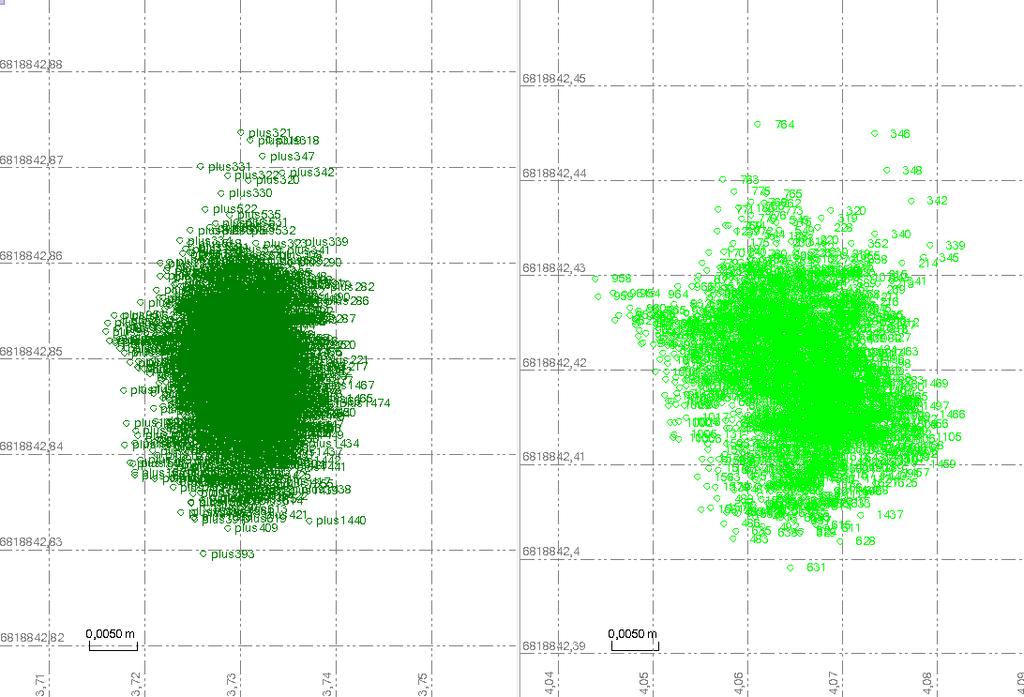

8 GGGB GG

9 109,79 109,80 109,81 109,82 109,83 109,84 109,85 109,86 109,87 109,88 109, GG 109,79 109,80 109,81 109,82 109,83 109,84 109,85 109,86 109,87 109,88 109, GGGB

10 Uusien GNSS-signaalien merkitys mittauksiin Mittaus haastavissa olosuhteissa tehokkaampaa Mittauksen luotettavuus ja tarkkuus paranee Parempi käytettävyys Parempi mittauksen sujuvuus Vaivattomampi mittaajalle Kokonaistuottavuus kasvaa Kokonaishyödyt ovat merkittäviä

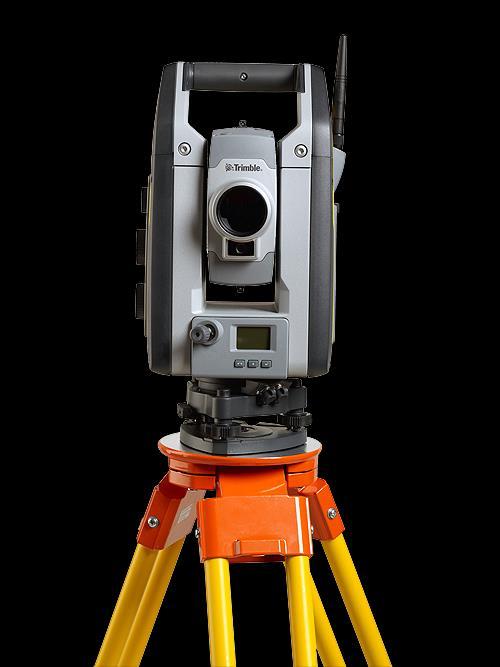

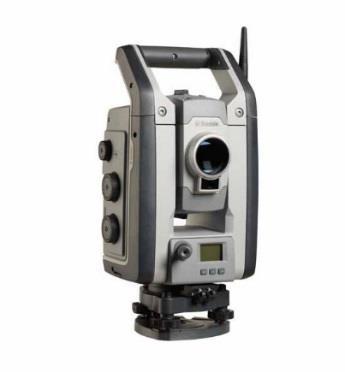

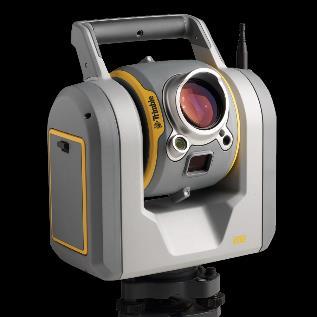

11 Trimble S-sarjan takymetrit Base S5 Complete S7 Advanced Premium S9 SX10

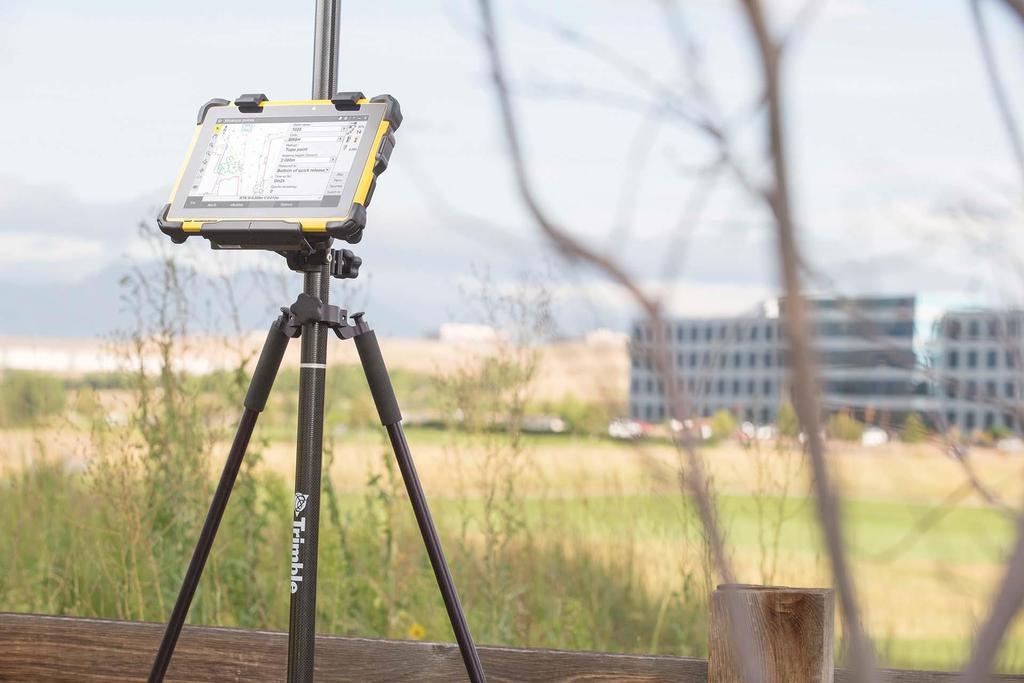

12

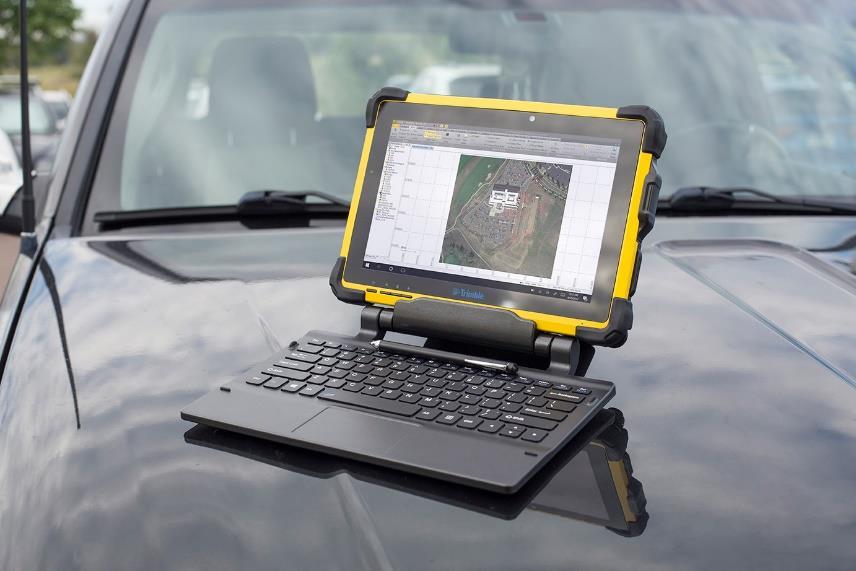

13 Trimble T10 Trimble T10 on alusta sekä tiedonkeruulle että tiedonkäsittelylle Tehokas prosessori Kaikki nykyaikaiset langattomat yhteydet Riittävän suuri näyttö Maastotyöhön suunnilteltu rakenne

14 Käytettyjä laitteita Uudet akut ja sauva Takuu 12kk

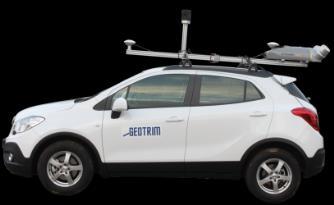

15 GNSS-RTK ja kämmenlaitteistot UAS-kopterit Rakennuslaserit Takymetrit ja maastomikrot Toimisto- ja maastomittausohjelmistot Laserkeilaimet Ratamittausjärjestelmät Kaapelikartoitus Mobiilikartoitusjärjestelmät Trimnet

16 Pilvipohjainen Trimble Connect tiedonhallintaympäristö

17 Trimble Connect

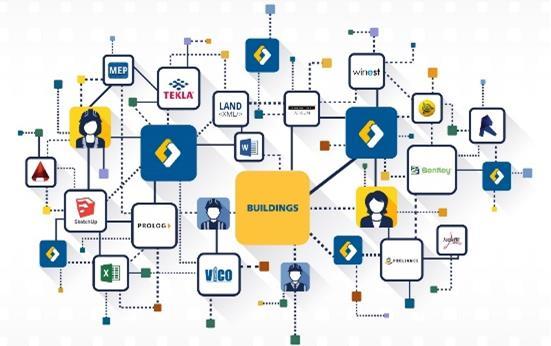

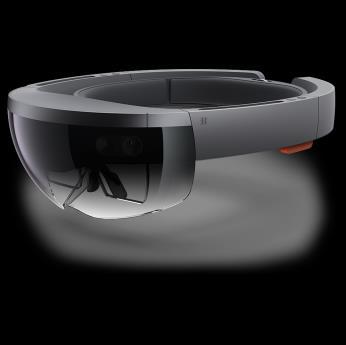

18 Mikä Trimble Connect on? Tuote Julkaistua tietoa pystytään katselemaan, kommentoimaan tietomallipohjaisesti neljän eri käyttöliittymän kautta: selain, mobiili, desktop ja HoloLens Palvelu Varmistaa ohjelmistojen yhteensopivuuden eli tiedon saumattoman kulun ratkaisusta toiseen avoimien ohjelmistokomponenttien ja rajapintojen avulla Trimble Connect Käyttöliittymät Arkkitehti Trimble SketchUp Rakenne Tekla Structures LVIS Trimble MEP DD3D PD3D Rakentaja Vico Project Sight Civil Tekla Civil BC-HCE Novapoint Kunta Trimble Locus Mittaus Trimble Access Trimble Penmap Toimisto TBC Oma/ partnerin tuote Trimble Connect alusta

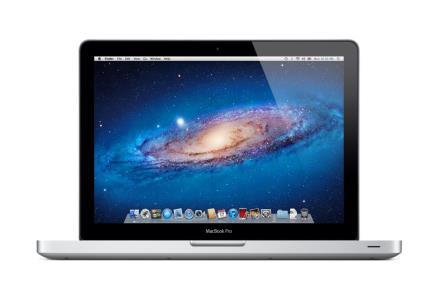

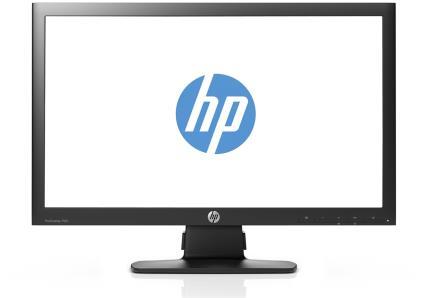

19 Trimble Connect kaikkialla Yhteistyöalusta Helppo, turvallinen, digitaalinen Tiedot tallessa yhdessä paikassa Selain Verkkoselaimessa Oma työasema Työpöytä Mobiililaite

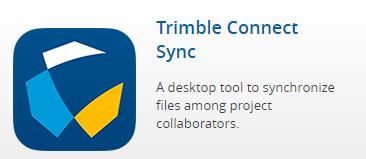

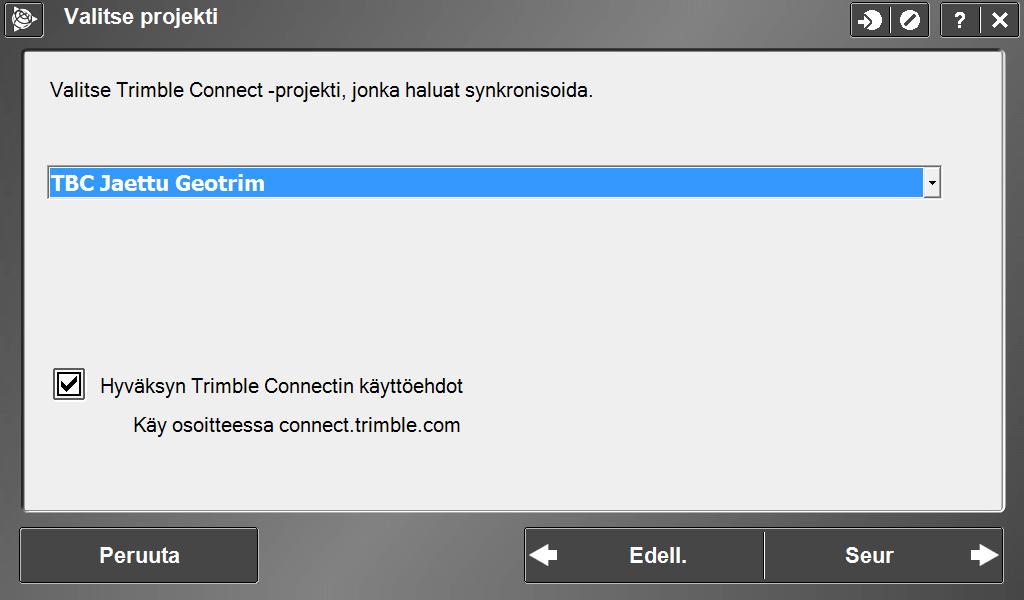

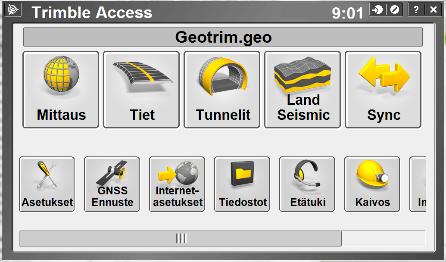

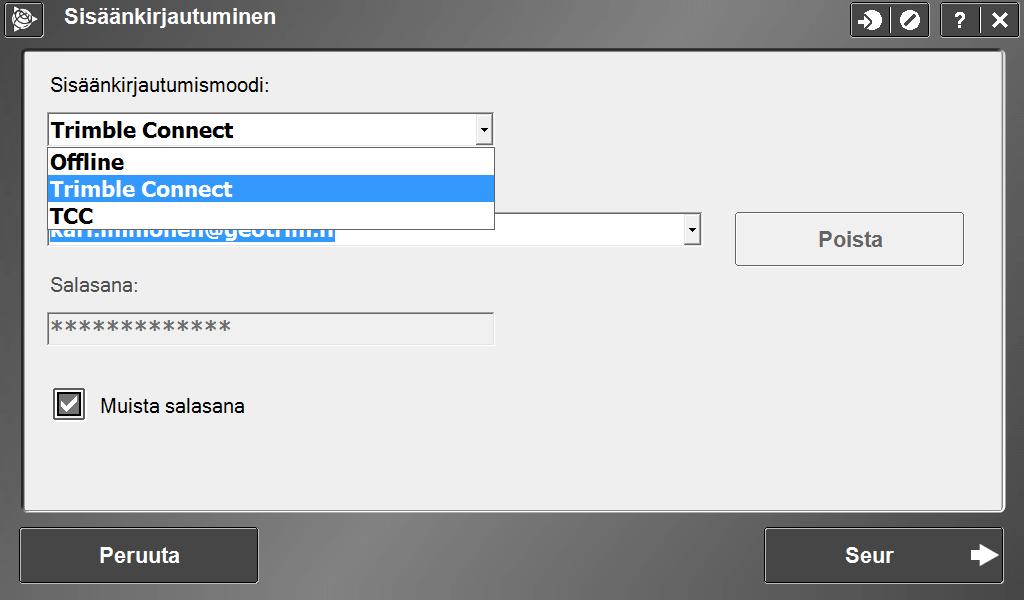

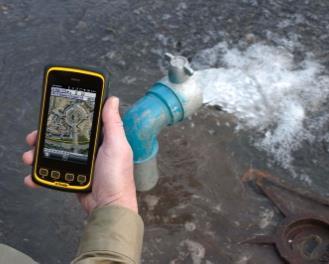

20 Trimble Connect maastokäytössä Trimble Access Sync

21 YellowScan LiDAR-teknologia

22 UAV LiDAR vs. fotogrammetria LiDAR:n etuja verrattuna fotogrammetriseen UAV-kartoitukseen Aktiivinen menetelmä, riippumaton valaistusolosuhteista Kyky tunkeutua kasvillisuuteen Saadaan havaintoja tekstuurittomalta pinnalta (lumi, hiekka ) Ei tarvetta maaston signaloinnille, pl. Kontrolli Reaaliaikainen laadunvalvonta lennon aikana Nopea prosessointi, ei tarvetta pitkäkestoiselle tietokonelaskennalle Voidaan lentää pienemmällä peitolla Väylämäiset kohteet helpommin LiDAR ja fotogrammetrinen UAV kuitenkin täydentävät toisiaan, paras lopputulos saadaan hyödyntämällä molempia menetelmiä

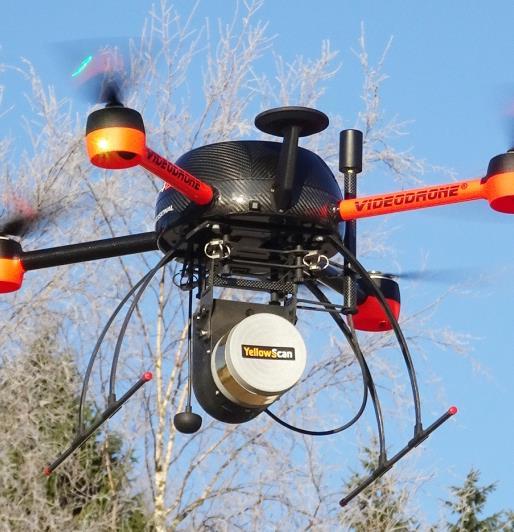

23 YellowScan Surveyor Tekniset tiedot Tekniikka Koko ja virta Suhteellinen tarkkuus: 3 cm Absoluuttinen tarkkuus: 5 cm Skannaustaajuus: pts/s Tallennettuja kaikuja 1-2 kpl Kantama: 50 m tyyp. 100 m abs. RTK/PPK-sopiva GNSS-vastaanotin Applanix APX15 Paino: 1,6 kg sis. Akun Koko: 100 x 150 x 140 mm Virrankulutus: 15 W Akkukesto: 1 h 30 min sisäisellä akulla

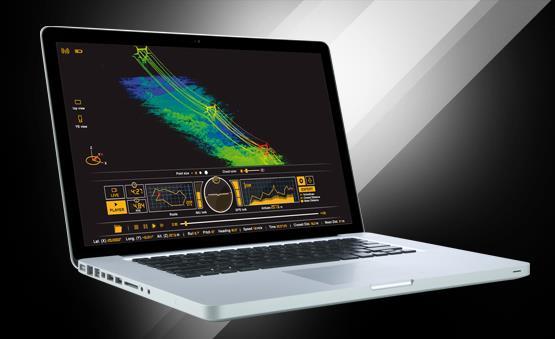

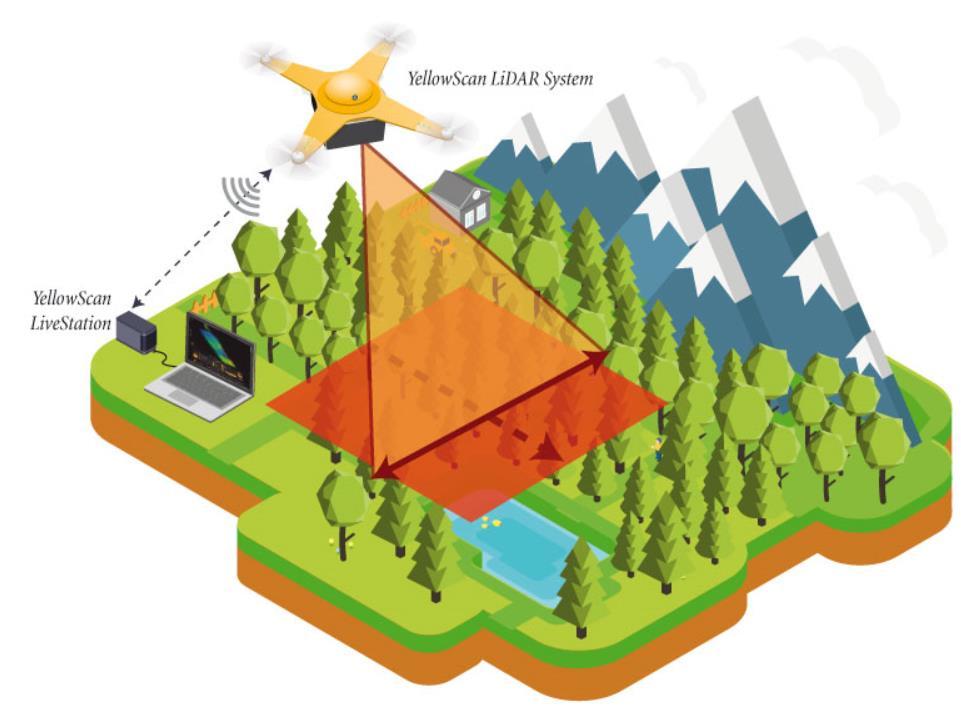

24 YellowScan LiveStation

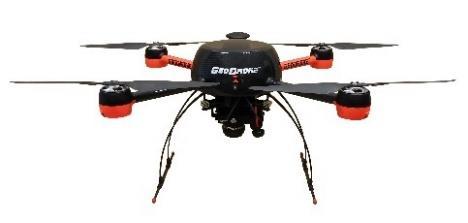

25 YellowScan GeoDrone alustana Valmis integraatio suomalaisvalmisteisen GeoDronen kanssa

26 YellowScan Surveyor - GeoDrone Lentoaika: max 35 min Keilausalueen leveys: n metriä, 50 m lentokorkeudella Tyypillinen pistetiheys: 100 pts/m2 Yhdellä YellowScan akulla 3-4 GeoDrone lentoa

27 Vuokrausmahdollisuus YellowScan LiDARilla varustetun GeoDronen operointi ei poikkea kameralla varustetun GeoDronen operoinnista YellowScan täysin itsenäinen kokonaisuus Kamerasensori vaihdettavissa muutamassa minuutissa LiDARiin GeoDrone operaattoreilla mahdollisuus vuokrata järjestelmää Koulutus Vakuutus (omavastuu) YellowScan Surveyor + GeoDrone gimbaali + POSPac UAV ohjelmisto (+ 16 Ah akku) Minimivuokra-aika 1 viikko

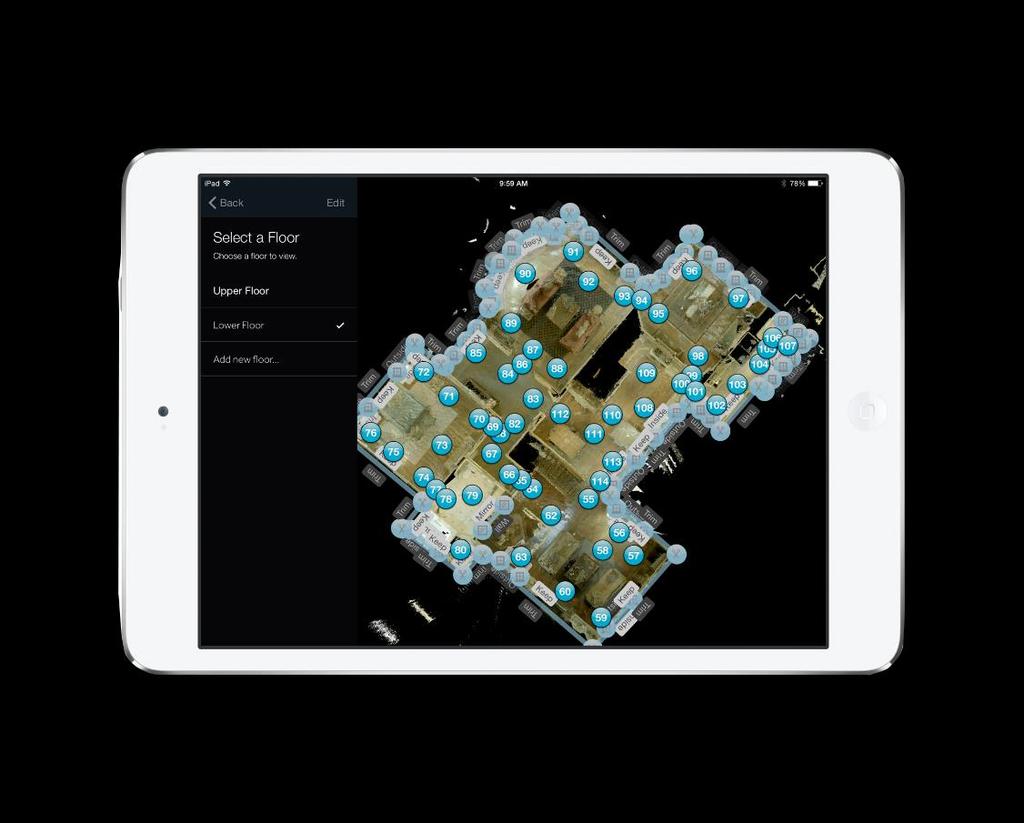

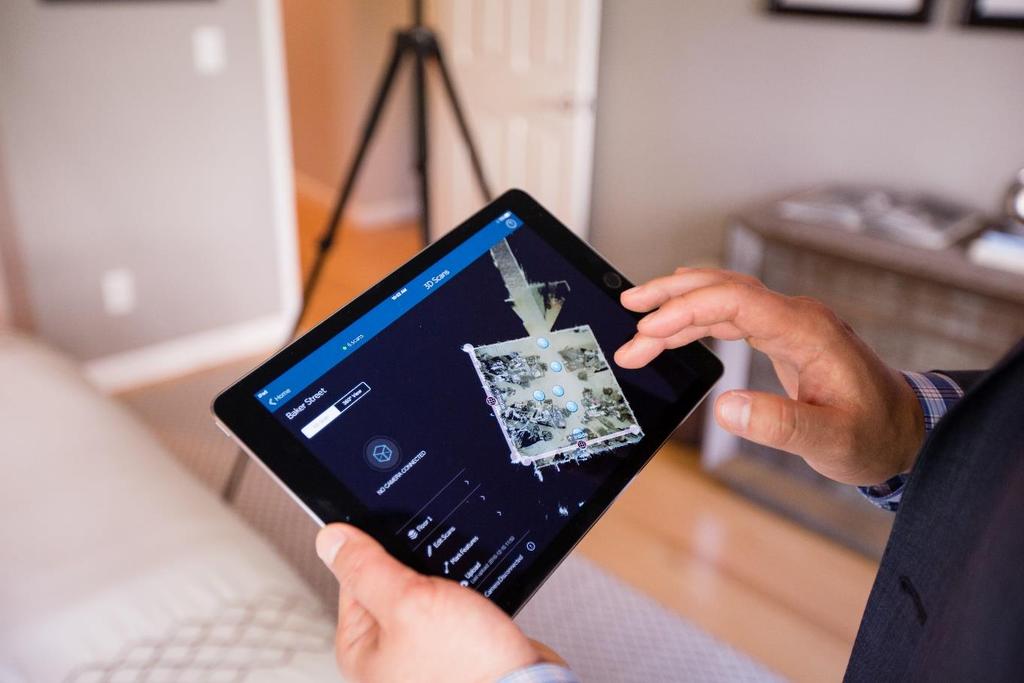

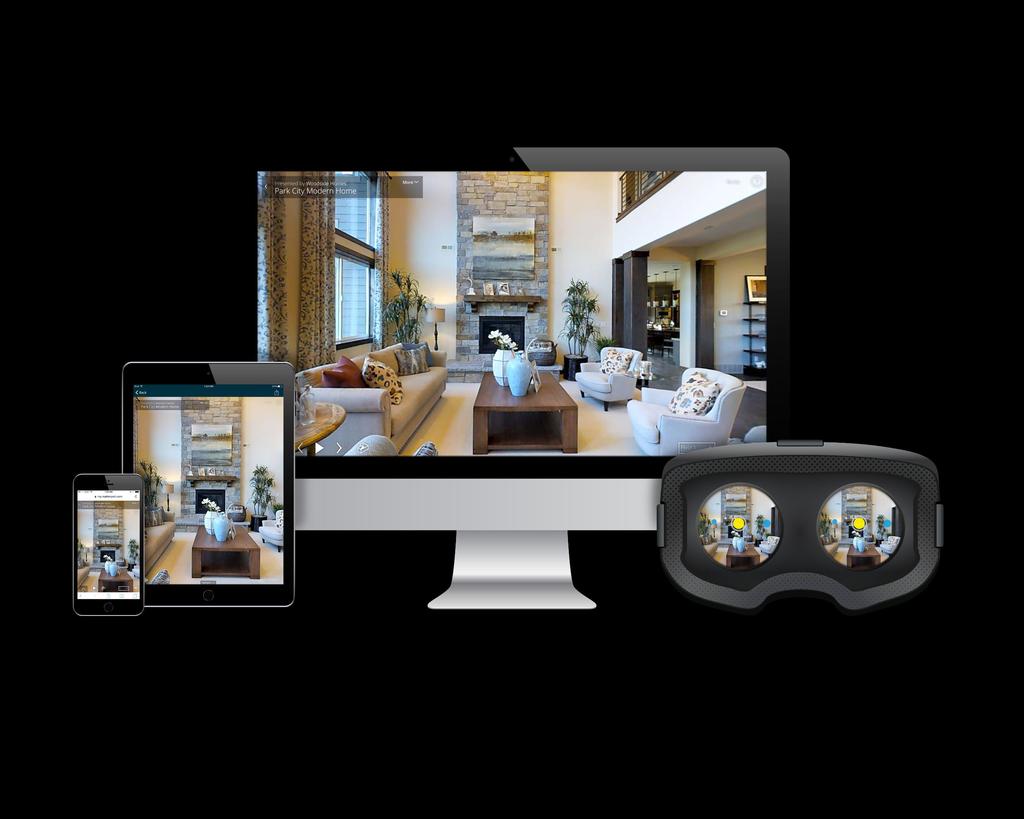

28 Uudet mallinnus- ja visualisointimenetelmät GeoSLAM RT Matterport

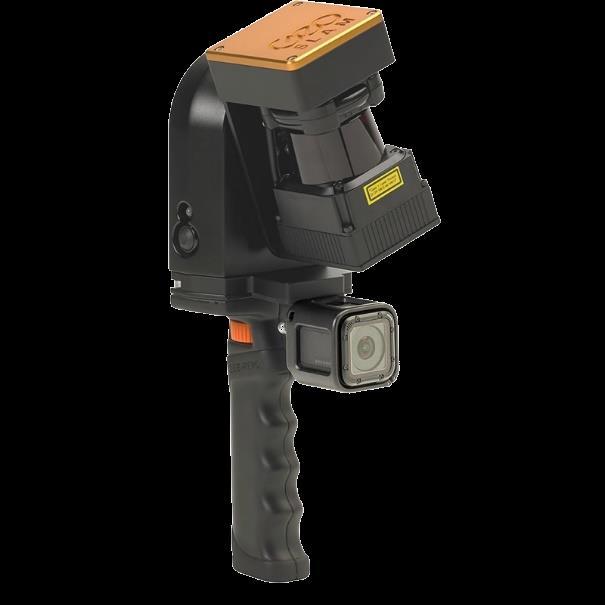

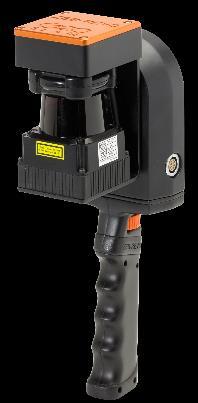

29 ZEB-REVO RT Reaaliaikainen SLAM-rekisteröinti Graafinen käyttöliittymä SLAM-laadunvarmistus Puolita mittaukseen kuluva aika Varmista peittävyys ja tarkasta mittaustulos maastossa Paranna mittaustiedon tarkkuutta

30

31

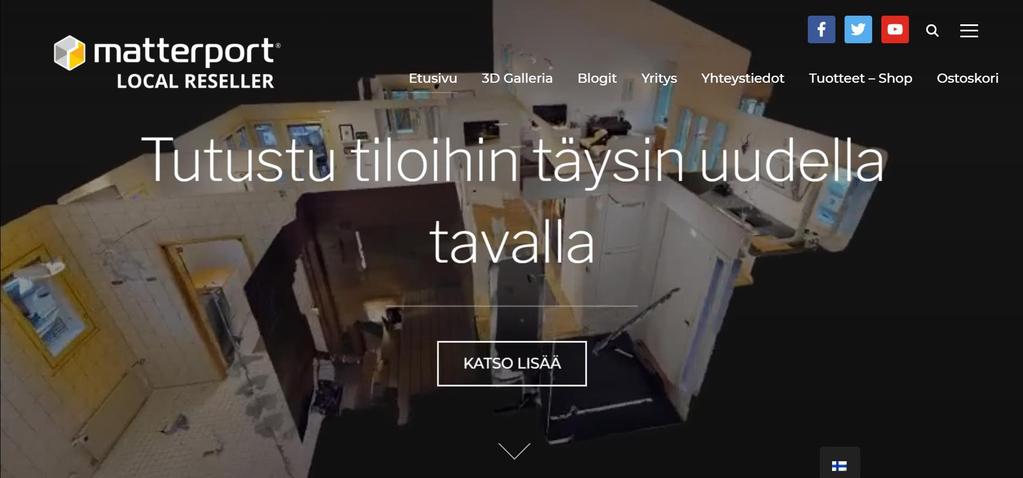

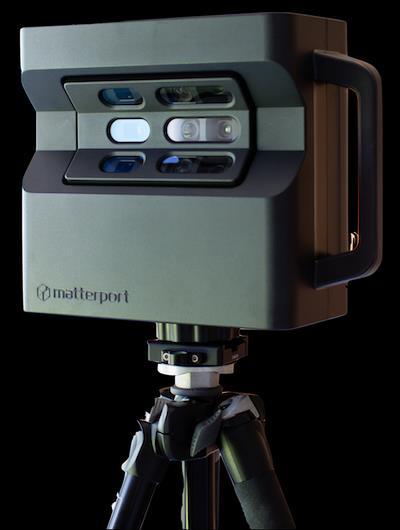

32 Matterport-verkkokauppa avattu

33 KOHTI HUOMISTA PERUSMITTAUS
