1 Trimble Access ja Trimble Business Center versiokatsaus Kari Immonen 1 Sisältö Trimble Access Trimble Business Center 5.00 Ylläpito Tietoa 2 1

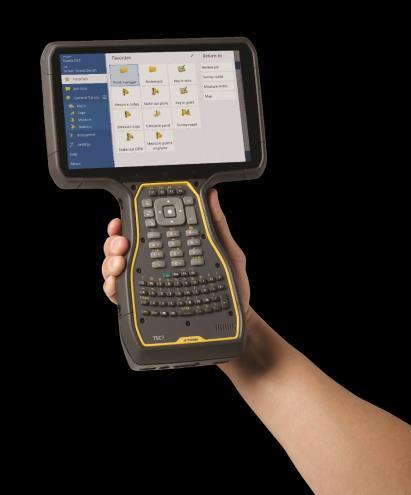

2 Trimble Access Windows10 Pro yhteensopiva Trimble Connect tiedonhallinta Uusi karttakeskeinen käyttöliittymä Ohjelmoitavat funktiopainikkeet Tutut työkalut ja työnkulut 3 Ohjelmoitavat pikanäppäimet TSC7 4 2

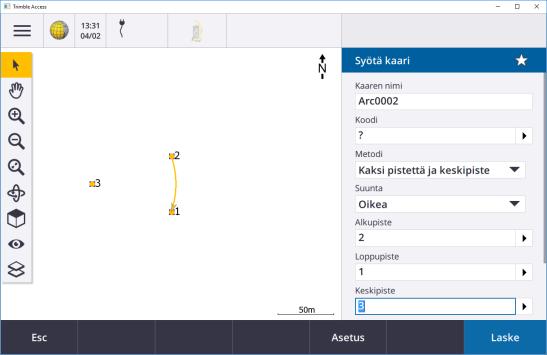

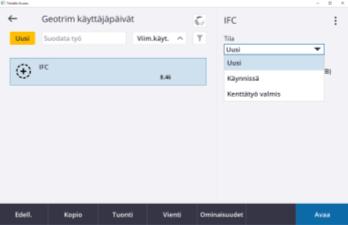

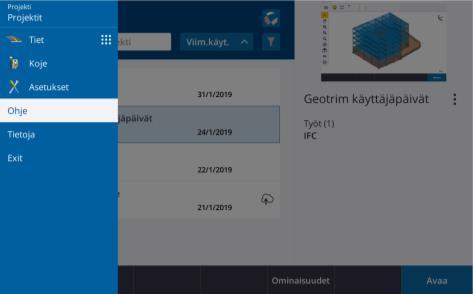

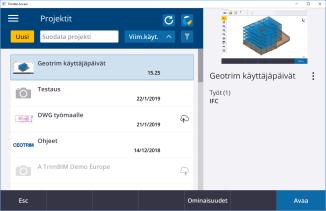

3 Tiedostojen sijainti C:\ProgramData\Trimble Pääluokkana Projektit Vastaa Trimble Connect projektia Liitä kuva helpottamaan projektin tunnistusta Aliluokkana Työt Työn tilan seuranta: Uusi/Käynnissä/Valmis 5 Laskentatoiminnot Näet karttanäytössä esikatseluna laskennan tuloksen ennen tallentamista! Valitse laskennan alku- ja loppupiste kartalta Vinkki: Käytä laskentaohjelmaa kartoitusohjelmana! 6 3

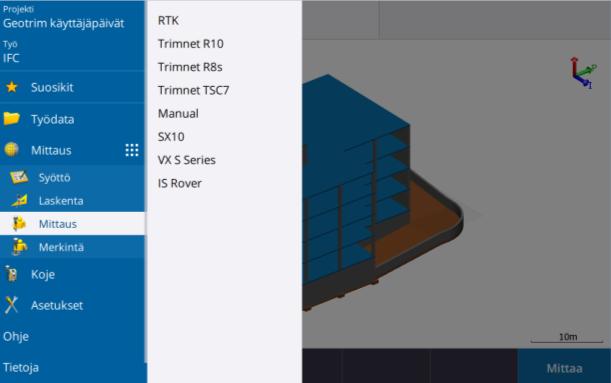

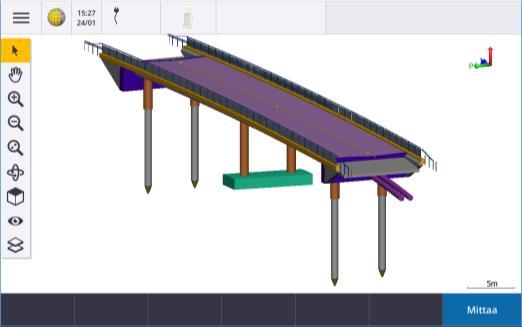

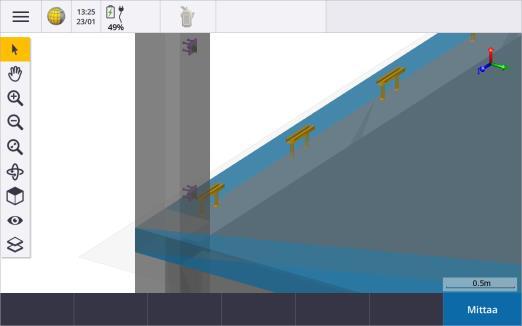

4 IFC tuki IFC tietomallin käyttö kuten dxf Aktiivinen tai passiivinen Valitse kohde / kohteet ja aloita merkintä 7 Trimble Access ver tiedonhallinta.job.jxl.dxf.rxl.xml.ifc.csv Toimisto Maasto 8 4

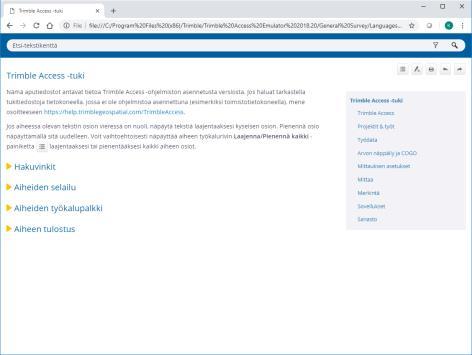

5 Trimble Connect ja Trimble Access Lisää tiedonhallinnasta seuraavassa luennossa Tässä tilassa klo 12:30 9 Käyttäjän ohjeita 10 5

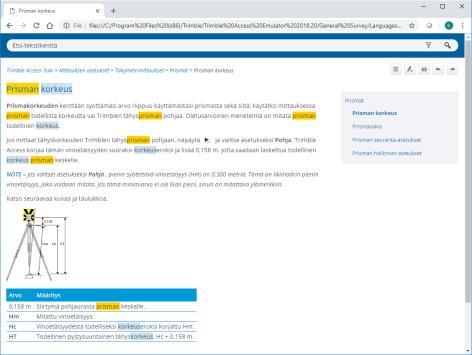

6 Käyttäjän ohjeita 11 Trimble Business Center (TBC) v5.00 TBC ja BC-HCE yhdessä TBC ohjelmiston pääversiot TBC:n lisämodulit Räätälöinti 12 6

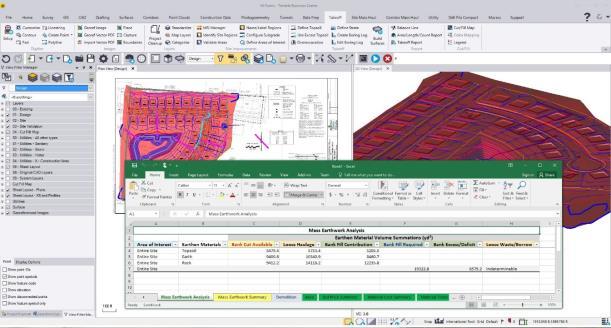

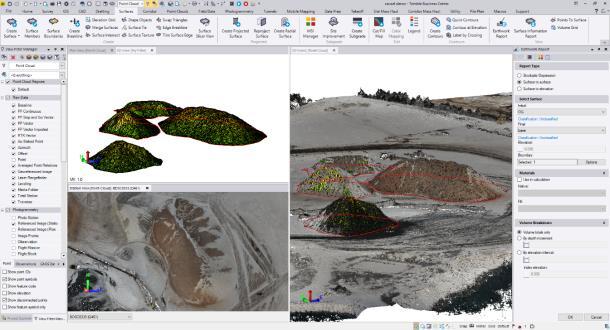

7 TBC v 5.00 Täydellinen Mittaamisen ja Rakentamisen toimisto-ohjelmisto, jolla jalostetaan maastossa ja työmaalla tallennettu mittaustieto eteenpäin 13 Yhdistää TBC:n ja BC-HCE:n Tasoitukset ja COGO CAD ja tulosteet Pinnat tilavuudet Väylät Erikoissovellukset Maastotiedot Massatasapaino ja kuljetukset Digitointi 14 7

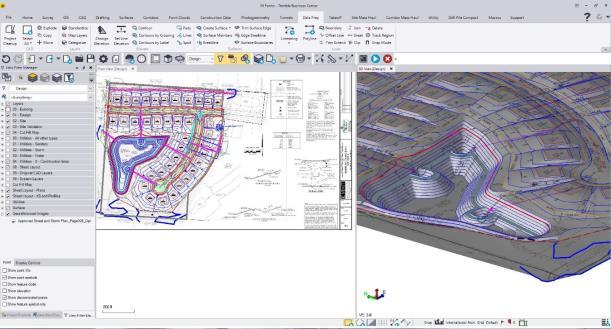

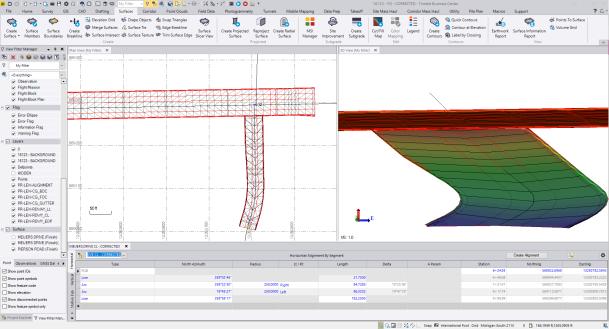

8 Perusmodulit Field Data Maastomittaajat, koneohjausoperaattorit ja CAD ammattilaisille Tiedonsiirto muihin ohjelmistoihin yleisimmissä tiedostomuodoissa Perus CAD toiminnot, lajikoodikirjastojen kartanpiirto-ominaisuudet Mittaustiedon laadunvalvonta sekä digitaalisen vaaitusdatan käsittely Surface Modelling Mittaustyönjohtajat ja urakoitsijat Pintamallien ja väylägeometrioiden luonti ja hallinta Aineistojen muokkaus ja korjaus tarvittaessa Kaivu/täyttö -tarkekuvat, maanrakennustyön raportit Pintamallien rajaukset, taiteviivat, korkeuskäyrät, pinnan tiivistykset Pistepilvien perustyökalut 15 Perusmodulit Intermediate Mittaustyönjohto ja geodeettisen laskennan ammattilaiset GNSS havaintojen jälkilaskenta, takymetrijonojen ja verkkojen tasoitus Koordinaattimuunnosten laajempi hallinta Kartta-aineistojen, nimiöiden ja mitoitusten luonti maastomittaajille tai muihin ohjelmistoihin. Advanced Mittauksen ammattilaiset, maastosta lopputuotteeksi työkalujen käyttäjät Trimble Vision aineistojen työkalut Kiinteistötiedon luonti, COGO ja CAD tulostusten teko, Väylärakentamisen suunnitelmien ja tarkkeiden luonti sekä pituus- ja poikkileikkausten automaattinen tulostus 16 8

9 Perusmodulit Site Modelling Mittauksen ja rakentamisen työnjohtajat, jotka hallinnoivat työmaan mallinnustietoa Konvertoi 2D CAD aineiston kohteet 3D:ksi Aineiston toimittaminen työmaalle rakentamista varten Projektin puhdistus -komento CAD aineiston puhdistuksessa Site Construction Rakentamisen ammattilaiset Laskentatyökalut leikkausmassojen, kustannuslaskennan ja tuottavuuden parantamisen Työmaan edistyminen, massatasapainon ja kustannusten hallinta 17 Perusmodulit Infrastructure Construction Infraurakoitsijoiden ja isojen organisaatioiden käyttöön Sisältää kaikkien edellä lueteltujen versioiden työkalut Parametriseen risteyksien, liikenneympyröiden ja kääntöpaikkojen suunnittelu Käyttäjän määrittelemät kuljetusten, kustannusten ja materiaalien hallinta väyläkohteissa 18 9

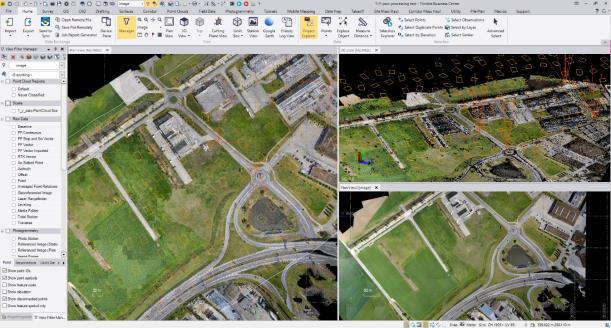

10 Lisämodulit Aerial Phogrammetry Mittauksen ja rakentamisen palveluntarjoajat sekä UAS operaattorit UAS tiedon käsittely TBC:ssä. Sisältää TBC:n alkuperäisen prosessoinnin, UAS tiedon ja vahvasti integroidun UASMaster toimintojen prosessit ja työkalut. Perusmodulina vähintään Surface Modelling GIS Paikkatietoaineiston tuottaminen ESRI ympäristöön Trimble Access mittaustiedon vienti GIS ympäristöön Perusmodulina Field Data Scanning Mittauksen ja rakentamisen ammattilaiset, jotka työskentelevät pistepilvien kanssa 3D Skannaustiedon rekisteröinti ja georeferointi Pistepilven luokittelu, kohteiden automaattinen poiminta sekä SX10 aineiston ja kolmannen osapuolen pistepilvien käsittely lopputuotteeksi Perusmodulina vähintään Survey Advanced 19 Lisämodulit Tunneling Tunneliurakoitsijoille ja mittaajille Tunnelimallien vienti Trimble Access Tunneli ohjelmaan As-built- ja geometriaraportit takymetri- tai laserkeilausaineistoista Perusmodulina vähintään Survey Advanced Mobile Mapping Trimble MX9 Mobiilikartoitusjärjestelmien käyttäjät Skannatun datan laskennat, pistepilven värjäykset ja rekisteröinnit sekä hallinnan työkalut Perusmodulina vähintään Survey Advanced MM MX9 Laser Correction Trimble MX9 Mobiilikartoitusjärjestelmien käyttäjät Laserdatan moniheijastusten hallinta ja systemaattisten virheiden korjaus Pohjana vähintään Survey Advnaced ja Mobile Mapping 20 10

11 Lisämodulit Drilling Piling Dynamic Compaction Porauksen ja paalutuksen urakoitsijoille Poraussuunnitelmien ja raporttien tuottaminen Trimble DPS900 koneohjausjärjestelmän kanssa. Perusmoduli vähintään Surface Modelling Utility Modelling Organisaatiot, jotka työskentelevät tulva, viemäri, vesi, kaasu ja kaapelilinjausten mallinnuksen sekä niiden logistiikan parissa yhdessä kaivantojen rakentamisen kanssa. Perusmodulina vähintään Site Modelling 21 Maalaserkeilaimien tuki Tuo TX6 + TX8 (*.tzf) + FARO (*.fls) tiedostot drag-and-drop työkalulla Käsittely kuten SX10 skannausasemat TBC v5.00 (Asemapistenäkymä) Uutta! - Tasojen perusteella tapahtuva tähyksetön rekisteröinti (vrt Trimble RealWorks) Laserkeilausdata käyttäytyy koordinaatistossa kuten muukin mitattu tieto 22 11

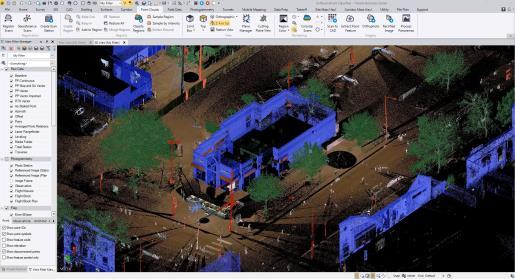

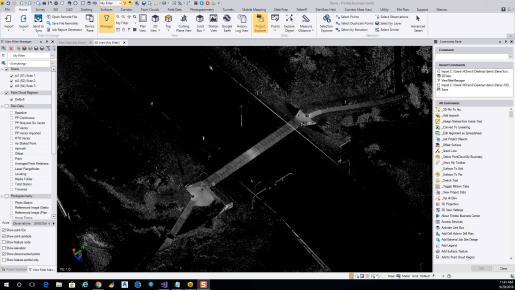

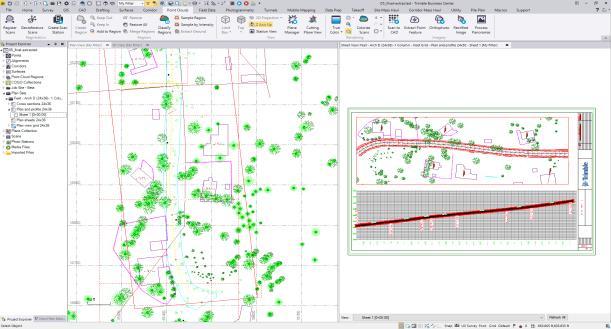

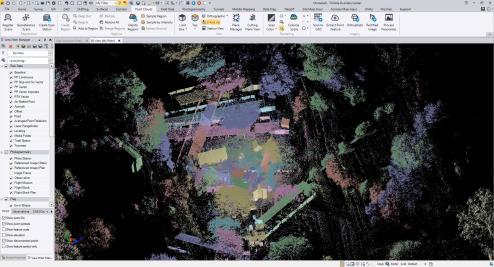

12 Automaattinen Kohteiden poiminta pistepilvestä Automaattinen tai manuaalinen puiden, liikennemerkkien ja pylväiden kartoitus Tallentaa ominaisuustiedot koodikirjaston avulla Tehokkuutta maastoon ja toimistolle Sopii kaikenlaisten pistepilvien kanssa 23 Tehostettu leikkauskuvantojen käyttö Luo kuvantoja halutulla etäisyydellä viivaa, viivaketjua pitkin tai valitun tason suuntaisesti Vierityspalkilla voit selata leikkauskuvantojen omassa näkymässään Katso + valitse tietoa; luo digitaaliset leikkauskuvannot 24 12

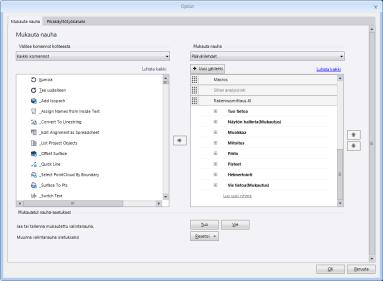

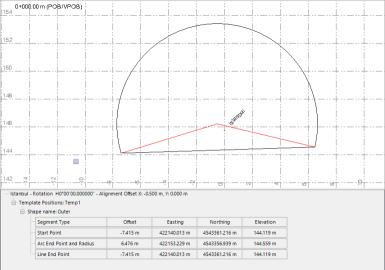

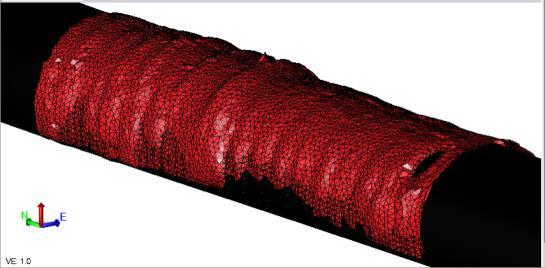

13 Tunnelit ja SX10/Skannaus Luo tarkkeet pistepilvestä Tarkeraportti sisältäen tilavuuslaskelmat Tarkeminnan kolmioitu malli tulosteita/tiedonsiirtoa varten Geometrian ja väylämallin näkyvöitys tunnelimallissa 25 Käyttöliittymän räätälöinti Mukauta työkalurivi Mukauta valintanauha 26 13

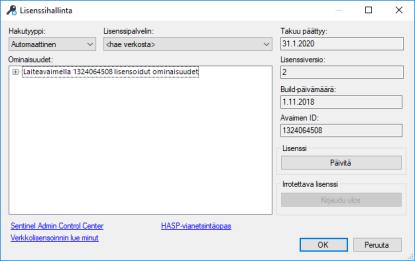

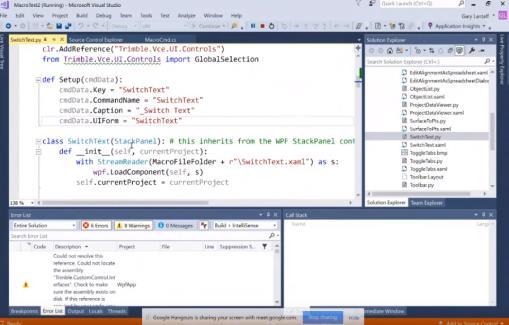

14 Lokalisointi - Trimble Macros Language (TML) TBC:n toimintojen luonti IronPython makroina TBC:n työkalut + kirjastot käytettävissä 27 Ohjelmistojen ylläpito Tarkista Tuki Lisenssinhallinta ja Takuu päättyy päiväys Päiväyksen jälkeen alkaa 90 pv jakso jonka aikana tilattu ylläpito on hinnaston mukainen Jatkuu suoraan päiväyksestä Yli 90 pv ja alle 12 kk tilattu ylläpito on ns RNST, hinta n 50% korkeampi Sisältää 12 kk ylläpidon Yli 12 kk, Trimblen kampanja toistaiseksi Hinta n. puolet ohjelmiston ostohinnasta Sisältää 12 kk ylläpidon 28 14

15 Tapahtumat maksuttomia Sisältää kevyen lounaan Ilmoittautumislomake ja lisätietoa
