1 PRO IT -RAKENNETYYPPIKIRJASTO Tuoterakenteiden kuvauksia rakennusosamallia varten (muutokset mahdollisia)

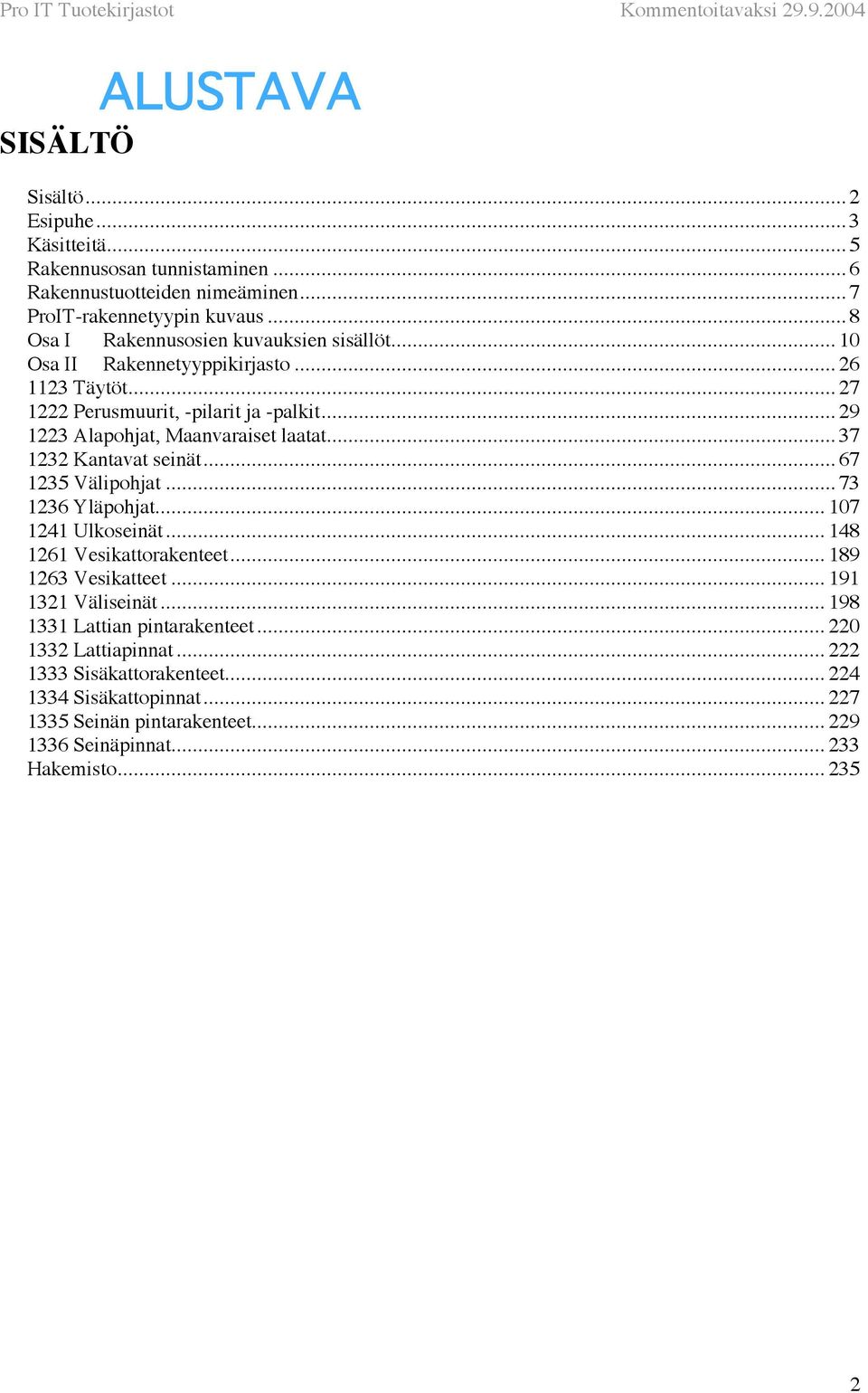

2 SISÄLTÖ...2 Esipuhe...3 Käsitteitä...5 Rakennusosan tunnistaminen...6 Rakennustuotteiden nimeäminen...7 ProIT-rakennetyypin kuvaus...8 Osa I Rakennusosien kuvauksien sisällöt Osa II tyyppikirjasto Täytöt Perusmuurit, -pilarit ja -palkit Alapohjat, Maanvaraiset laatat Kantavat seinät Välipohjat Yläpohjat Ulkoseinät Vesikattorakenteet Vesikatteet Väliseinät Lattian pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinän pintarakenteet Seinäpinnat Hakemisto

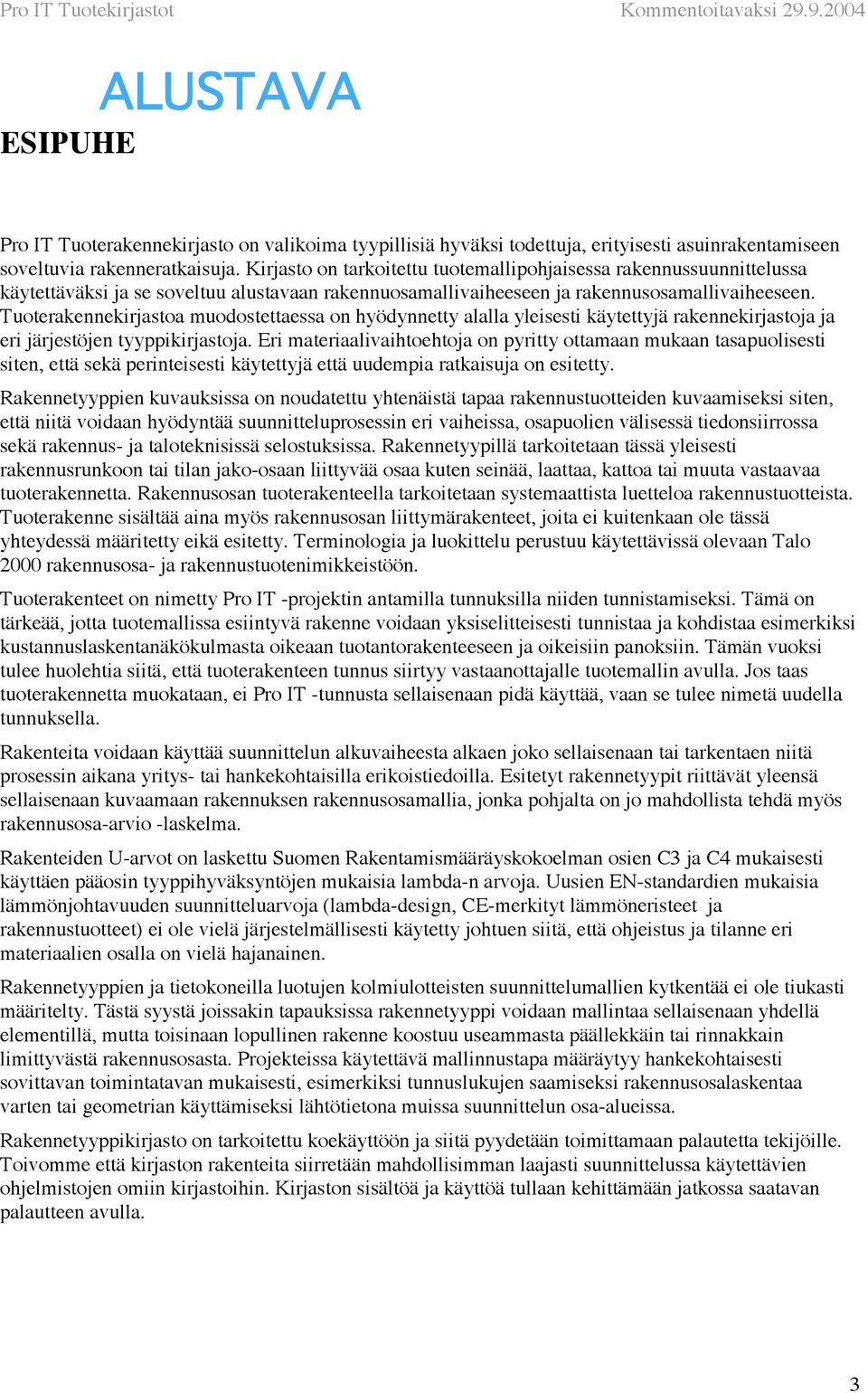

3 ESIPUHE Pro IT Tuoterakennekirjasto on valikoima tyypillisiä hyväksi todettuja, erityisesti asuinrakentamiseen soveltuvia rakenneratkaisuja. Kirjasto on tarkoitettu tuotemallipohjaisessa rakennussuunnittelussa käytettäväksi ja se soveltuu alustavaan rakennuosamallivaiheeseen ja rakennusosamallivaiheeseen. Tuoterakennekirjastoa muodostettaessa on hyödynnetty alalla yleisesti käytettyjä rakennekirjastoja ja eri järjestöjen tyyppikirjastoja. Eri materiaalivaihtoehtoja on pyritty ottamaan mukaan tasapuolisesti siten, että sekä perinteisesti käytettyjä että uudempia ratkaisuja on esitetty. tyyppien kuvauksissa on noudatettu yhtenäistä tapaa rakennustuotteiden kuvaamiseksi siten, että niitä voidaan hyödyntää suunnitteluprosessin eri vaiheissa, osapuolien välisessä tiedonsiirrossa sekä rakennus- ja taloteknisissä selostuksissa. tyypillä tarkoitetaan tässä yleisesti rakennusrunkoon tai tilan jako-osaan liittyvää osaa kuten seinää, laattaa, kattoa tai muuta vastaavaa tuoterakennetta. Rakennusosan tuoterakenteella tarkoitetaan systemaattista luetteloa rakennustuotteista. Tuoterakenne sisältää aina myös rakennusosan liittymärakenteet, joita ei kuitenkaan ole tässä yhteydessä määritetty eikä esitetty. Terminologia ja luokittelu perustuu käytettävissä olevaan Talo 2000 rakennusosa- ja rakennustuotenimikkeistöön. Tuoterakenteet on nimetty Pro IT -projektin antamilla tunnuksilla niiden tunnistamiseksi. Tämä on tärkeää, jotta tuotemallissa esiintyvä rakenne voidaan yksiselitteisesti tunnistaa ja kohdistaa esimerkiksi kustannuslaskentanäkökulmasta oikeaan tuotantorakenteeseen ja oikeisiin panoksiin. Tämän vuoksi tulee huolehtia siitä, että tuoterakenteen tunnus siirtyy vastaanottajalle tuotemallin avulla. Jos taas tuoterakennetta muokataan, ei ta sellaisenaan pidä käyttää, vaan se tulee nimetä uudella tunnuksella. Rakenteita voidaan käyttää suunnittelun alkuvaiheesta alkaen joko sellaisenaan tai tarkentaen niitä prosessin aikana yritys- tai hankekohtaisilla erikoistiedoilla. Esitetyt rakennetyypit riittävät yleensä sellaisenaan kuvaamaan rakennuksen rakennusosamallia, jonka pohjalta on jo mahdollista tehdä myös rakennusosa-arvio -laskelma. Rakenteiden U-arvot on laskettu Suomen Rakentamismääräyskokoelman osien C3 ja C4 mukaisesti käyttäen pääosin tyyppihyväksyntöjen mukaisia lambda-n arvoja. Uusien EN-standardien mukaisia läönjohtavuuden suunnitteluarvoja (lambda-design, CE-merkityt läöneristeet ja rakennustuotteet) ei ole vielä järjestelmällisesti käytetty johtuen siitä, että ohjeistus ja tilanne eri materiaalien osalla on vielä hajanainen. tyyppien ja tietokoneilla luotujen kolmiulotteisten suunnittelumallien kytkentää ei ole tiukasti määritelty. Tästä syystä joissakin tapauksissa rakennetyyppi voidaan mallintaa sellaisenaan yhdellä elementillä, mutta toisinaan lopullinen rakenne koostuu useaasta päällekkäin tai rinnakkain limittyvästä rakennusosasta. Projekteissa käytettävä mallinnustapa määräytyy hankekohtaisesti sovittavan toimintatavan mukaisesti, esimerkiksi tunnuslukujen saamiseksi rakennusosalaskentaa varten tai geometrian käyttämiseksi lähtötietona muissa suunnittelun osa-alueissa. tyyppikirjasto on tarkoitettu koekäyttöön ja siitä pyydetään toimittamaan palautetta tekijöille. Toivoe että kirjaston rakenteita siirretään mahdollisian laajasti suunnittelussa käytettävien ohjelmistojen omiin kirjastoihin. Kirjaston sisältöä ja käyttöä tullaan kehittämään jatkossa saatavan palautteen avulla. 3

4 tyypit ovat periaateratkaisuja, joiden tarkoituksena on helpottaa rakenteiden valintaa ja ohjata rakenneratkaisuja hyvään lopputulokseen. On huomattava kuitenkin, että kohdekohtaisia rakennetyyppejä tehtäessä suunnittelijan tulee aina ottaa huomioon kohteen erityispiirteet, liittyvät rakenteet, rajoittuvat huonetilat, ympäröivät olosuhteet jne. siten, että saavutetaan määräysten ja ohjeiden mukainen lopputulos. Kiitäe kaikkia tämän Pro IT -tuoterakennekirjaston luomiseen osallistuneita henkilöitä ja järjestöjä yhteistyöstä ja avusta. Syyskuussa 2004 Ilkka Romo Lauri Melvasalo Markku Varis Rakennusteollisuus RT ry Laurimark Oy Finnmap Consulting Oy 4

5 KÄSITTEITÄ Luokittelu tyyppi Tuotekirjasto Tuoterakenne Viisaus Yleinen tietokanta Asioiden ryhmittely niiden yhteisten ominaisuuksien tai jonkin muun periaatteen mukaan. Määrittelee rakennusosan koostumuksen osistaan. Esimerkiksi seinän rakennetyyppi määrittelee seinän poikkileikkauksen rakennekerrokset. Tuoteosien tuotetietojen kirjasto, jonka tuotetietoja tietokonesovellukset voivat suoraan hyödyntää rakennuksen tuotemallintamisessa. Esimerkiksi kalustetoimittajan kalusteiden tuotetietojen kirjastot, joita suunnittelijat voivat Internetin ylitse ladata ja jonka tuoteosia voidaan sijoittaa osaksi rakennuksen tuotemallia CAD-sovelluksessa. a tuotteen koostumisen osistaan. Yärrystä soveltaa tietämystä oikein. Tietokanta, joka sisältää yleisesti, esim. useissa projekteissa hyödynnettävää tietoa. 5

6 RAKENNUSOSAN TUNNISTAMINEN Viite: TALO 90 Yleisseloste (s. 32) Tunnukset muodostetaan isoista ja pienistä kirjaimista, jotka on muistinvaraisesti tunnistettavissa tarkoittamaan rakennusosaa. Saman rakennusosan tuoterakenteiden eri tyypit voidaan erottaa toisistaan juoksevalla numerotunnuksella. Tuoterakenteen tunnuksen määrittelyssä tavoitteena on rakenteen yksiselitteinen ja selkeä tunnistettavuus. Jokaisella rakennetyypillä on tunnus ja tuoteosaa kuvaava määrite. TUNNUKSEN KIRJAINOSA Tunnuksen kirjainosana käytetään rakennusosaa kuvaavaa sovittua kirjainyhdistelmää. Tunnukset on syytä dokumentoida hankekohtaisesti. Käytetyt rakennusosien tunnukset: MR Maarakenne, täyttö PM Perusmuuri AP Alapohja ML Maanvarainen laatta KS Väliseinä kantava (ehdotettu myös VSK) VP Välipohja YP Yläpohja US Ulkoseinä USK Ulkoseinä kantava VKR Vesikattorakenne VK Vesikate VS Väliseinä LPR Lattian pintarakenne LP Lattiapinta SKR Sisäkattorakenne SK Sisäkattopinta SPR Seinän pintarakenne SP Seinäpinta Rakennusosan kantavuus voidaan esittää tunnuksen kirjainosassa. Tällöin kantavat seinät on helppo tunnistaa (USK440) ja erottaa toisesta ominaisuuksiltaan yhdenmukaisesta rakenteesta, jota ei ole tarkoitettu rakenteita kantavaksi (US 440). Esimerkiksi tiiliseinä, joka tarvittaessa voidaan purkaa. TUNNUKSEN NUMERO-OSA Numero-osan määritelyssä voidaan erottaa seuraavia käyttötapauksia: - hankekohtainen juokseva numerointi - numerotunnus viittaa tunnettuun tyyppirakenteeseen Numerotunnuksella osoitetaan rakenteen materiaalia tai määrittelyn tarkkuutta prosessin eri vaiheessa. Tässä esityksessä on numerointi on määritelty niin, että ensiäinen numero kuvaa materiaalin ja loppuosa numeroidaan juoksevasti. 6

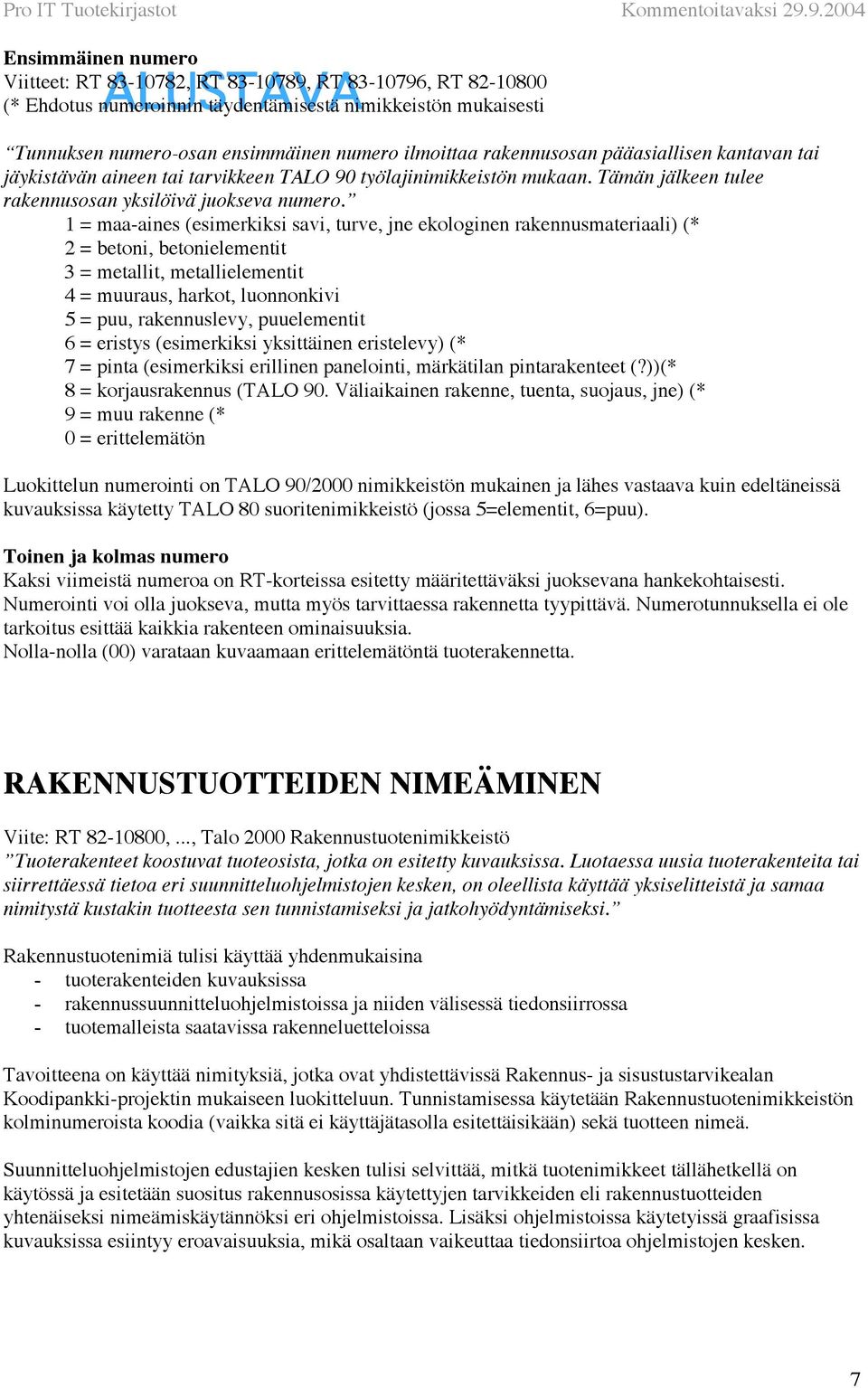

7 Ensiäinen numero Viitteet: RT , RT , RT , RT (* Ehdotus numeroinnin täydentämisestä nimikkeistön mukaisesti Tunnuksen numero-osan ensiäinen numero ilmoittaa rakennusosan pääasiallisen kantavan tai jäykistävän aineen tai tarvikkeen TALO 90 työlajinimikkeistön mukaan. Tämän jälkeen tulee rakennusosan yksilöivä juokseva numero. 1 = maa-aines (esimerkiksi savi, turve, jne ekologinen rakennusmateriaali) (* 2 = betoni, betonielementit 3 = metallit, metallielementit 4 = muuraus, harkot, luonnonkivi 5 = puu, rakennuslevy, puuelementit 6 = eristys (esimerkiksi yksittäinen eristelevy) (* 7 = pinta (esimerkiksi erillinen panelointi, märkätilan pintarakenteet (?))(* 8 = korjausrakennus (TALO 90. Väliaikainen rakenne, tuenta, suojaus, jne) (* 9 = muu rakenne (* 0 = erittelemätön Luokittelun numerointi on TALO 90/2000 nimikkeistön mukainen ja lähes vastaava kuin edeltäneissä kuvauksissa käytetty TALO 80 suoritenimikkeistö (jossa 5=elementit, 6=puu). Toinen ja kolmas numero Kaksi viimeistä numeroa on RT-korteissa esitetty määritettäväksi juoksevana hankekohtaisesti. Numerointi voi olla juokseva, mutta myös tarvittaessa rakennetta tyypittävä. Numerotunnuksella ei ole tarkoitus esittää kaikkia rakenteen ominaisuuksia. Nolla-nolla (00) varataan kuvaamaan erittelemätöntä tuoterakennetta. RAKENNUSTUOTTEIDEN NIMEÄMINEN Viite: RT ,..., Talo 2000 Rakennustuotenimikkeistö Tuoterakenteet koostuvat tuoteosista, jotka on esitetty kuvauksissa. Luotaessa uusia tuoterakenteita tai siirrettäessä tietoa eri suunnitteluohjelmistojen kesken, on oleellista käyttää yksiselitteistä ja samaa nimitystä kustakin tuotteesta sen tunnistamiseksi ja jatkohyödyntämiseksi. Rakennustuotenimiä tulisi käyttää yhdenmukaisina - tuoterakenteiden kuvauksissa - rakennussuunnitteluohjelmistoissa ja niiden välisessä tiedonsiirrossa - tuotemalleista saatavissa rakenneluetteloissa Tavoitteena on käyttää nimityksiä, jotka ovat yhdistettävissä Rakennus- ja sisustustarvikealan Koodipankki-projektin mukaiseen luokitteluun. Tunnistamisessa käytetään Rakennustuotenimikkeistön kolminumeroista koodia (vaikka sitä ei käyttäjätasolla esitettäisikään) sekä tuotteen nimeä. Suunnitteluohjelmistojen edustajien kesken tulisi selvittää, mitkä tuotenimikkeet tällähetkellä on käytössä ja esitetään suositus rakennusosissa käytettyjen tarvikkeiden eli rakennustuotteiden yhtenäiseksi nimeämiskäytännöksi eri ohjelmistoissa. Lisäksi ohjelmistoissa käytetyissä graafisissa kuvauksissa esiintyy eroavaisuuksia, mikä osaltaan vaikeuttaa tiedonsiirtoa ohjelmistojen kesken. 7

8 PROIT-RAKENNETYYPIN KUVAUS Tuoterakenteet on kuvattu tässä yksinkertaisesti ja toteutustavasta riippumattomassa muodossa. Näkökulmaksi on valittu aluksi arkkitehdin tuotemalli ja mallinnukselle oleellisen tietosisällön ja ominaisuuksien kuvaaminen. Myöhein niin yleisellä-, suunnitteluala- kuin hankekohtaisellakin tasolla voidaan kuvauksien tietokenttiä tarkentaa ja täydentää. Tätä varten on varattu paikat esimerkiksi ominaisuuksille, liittymien kuvauksille, elinkaaritiedoille ja suunnitteluohjeille. Tässävaiheessa on pyritty osoittamaan tietokentät, joita kuvauksessa tulisi olla. Kenttien kokoa (syvyyttä) ei ole rajattu. tyyppikuvaus sisältää erilaisia osia: 1. Otsikko ja tunnistetiedot Rakenteen kuvaus vahvuus selite; tuoterakenteen osa tai rakennekerros ja rakennustuotteen kuvaus rakennustuote nimike viittaus muuhun asiakirjaan 4. Rakenteen havainnekuva ja varusteet (termi saattaa muuttua) Käyttöikä 9. Ympäristövaikutukset Tarkoituksenmukaista on toteuttaa Pro IT rakennetyyppikirjasto tietokantana tai muuna tietokonesovelluksilla tulkittavassa muodossa. Tällöin kirjaston tietojen muuttaminen ja uusien rakenteiden luominen on nopeampaa sekä niitä pystytään päivittämään suunnitteluohjelmistoihin automaattisein. 8

9 1223 Alapohjat Käyttökohde Huoneiston märkätila Nimi Puupalkisto, pintabetoni Paloluokka Läönläpäisykerroin U-arvo E S I M E R K K I W/m 2 K 373 Puupalkisto alapohja, tuuletettu Pintabetoni, kallistettu Lattialaatoitus AP Keraaminen lattialaatoitus ja kiinnityslaasti...25 Sertifioitu siveltävä vedeneristysjärjestelmä PINTARAKENNE 75 Pintabetoni Umpisoluinen polyeteenisolumuovi KANTAVA RAKENNE JA LÄMMÖNERISTYS Rakennuslevy 18, pontattu Puupalkisto 48x220 Läöneriste 195, palamaton tai lähes palamaton TUULENSUOJA Tuulensuojalevy Harvalaudoitus 25x100 palkistojen kohdalla 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pinta-alasta rakennesuunnitelman mukaan Liittymädetalji AP Lattiakaivo, mukavuusläitys RakMK C2, RIL , RT ,RT , RT kiinnityslaastin yhteensopivuus lattialaatoituksen ja käytettävän vedeneristyksen kanssa varmistettava - lattiakaivon ja läpivientien liittymät ja tiivistykset vedeneristysjärjestelmän ja kaivovalmistajan ohjeiden mukaan - vedeneriste sertifioitu vedeneristysjärjestelmä, nostetaan seinille 100 valmista lattiapintaa yleäs, liittymä seinän vedeneristykseen oltava yhtenäinen - pintabetoni BY45 luokka A-4-30, kallistus 1:100, kaivojen läheisyydessä 1:50 - betonilaatta irrotetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista Käyttöikä ja käyttöiän edellytykset Ympäristövaikutukset PRO IT AP

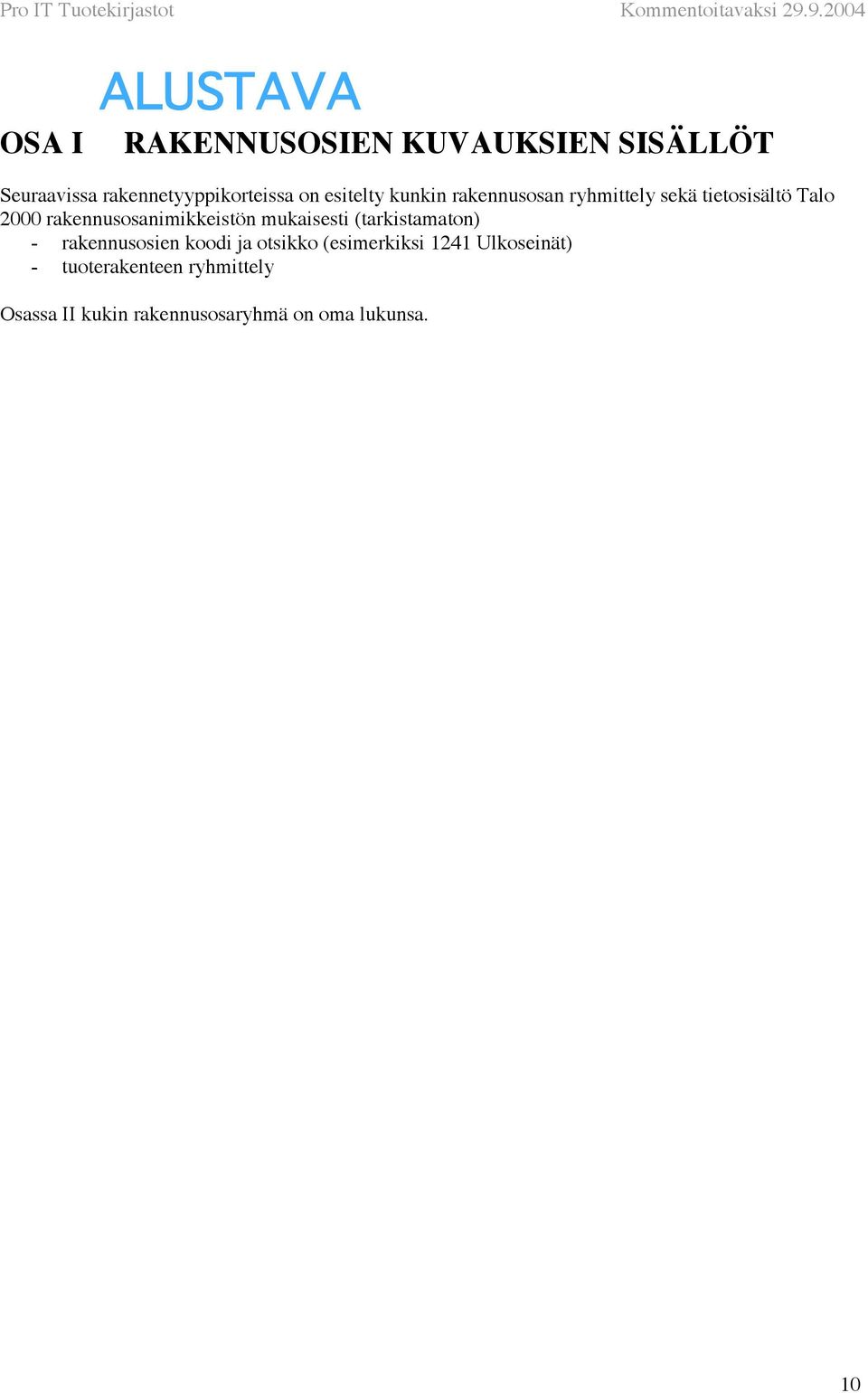

10 OSA I RAKENNUSOSIEN KUVAUKSIEN SISÄLLÖT Seuraavissa rakennetyyppikorteissa on esitelty kunkin rakennusosan ryhmittely sekä tietosisältö Talo 2000 rakennusosanimikkeistön mukaisesti (tarkistamaton) - rakennusosien koodi ja otsikko (esimerkiksi 1241 Ulkoseinät) - tuoterakenteen ryhmittely Osassa II kukin rakennusosaryhmä on oma lukunsa. 10

11 1123 Täytöt MR Täytön tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K TÄYTTÖ - kanaalien täyttö - aluetäytöt ja pengerrykset - perustusten alustäytöt - rakenteiden vierustäytöt - rakenteiden sisäpuoliset täytöt TÄYTTÖÖN LIITTYVÄ ROUTAERISTYS rakennusselosteen mukaan PUTKIEN JA JOHTOJEN KIINNITYS- JA ALUSRAKENTEET PUTKIEN JA JOHTOJEN ALKUTÄYTTÖ 11

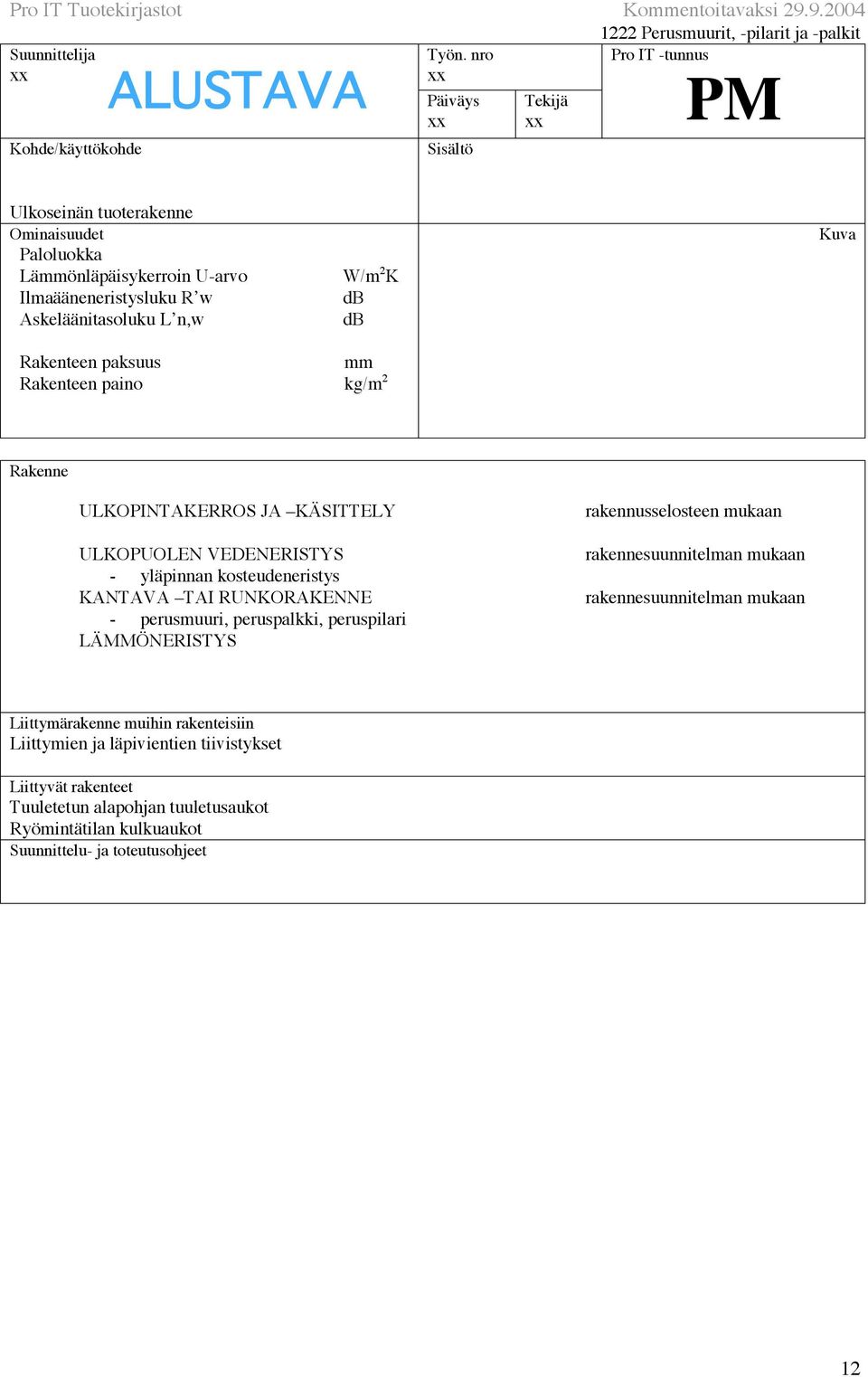

12 1222 Perusmuurit, -pilarit ja -palkit PM Ulkoseinän tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K ULKOPINTAKERROS JA KÄSITTELY ULKOPUOLEN VEDENERISTYS - yläpinnan kosteudeneristys KANTAVA TAI RUNKORAKENNE - perusmuuri, peruspalkki, peruspilari LÄMMÖNERISTYS rakennusselosteen mukaan Liittymien ja läpivientien tiivistykset Tuuletetun alapohjan tuuletusaukot Ryömintätilan kulkuaukot 12

13 1223 Alapohjat AP Alapohjan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K (1332 Lattiapinnat) PINTARAKENNE (1331 Lattian pintarakenteet) - pintakerrokset, pintabetoni - askeläänen- tai vedeneristeet ILMAN- TAI HÖYRYNSULKU KANTAVA RAKENNE - teräsbetonilaatta, betonielementti, palkisto, tms. LÄMMÖNERISTYS, MAANVARAISEN LAATAN ROUTASUOJAUS TUULENSUOJA TÄYTEPOHJAN KANNAKKEET TUULETETTU ILMATILA Liittymät peruspilareihin, -palkkeihin ja kantaviin seiniin, liittymien ja läpivientien tiivistykset 13

14 1235 Välipohjat VP Välipohjan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K (1332 Lattiapinnat) PINTARAKENNE (1331 Lattian pintarakenteet) - pintakerrokset, pintabetoni - askeläänen- tai vedeneristeet ÄÄNEN- TAI LÄMMÖNERISTYS KANTAVA RAKENNE - teräsbetonilaatta, betonielementti, palkisto, tms. ILMAN- TAI HÖYRYNSULKU SISÄKATTORAKENNE (1333 Sisäkattorakenteet) - alakatot ripustusrakenteineen, sisäkattoverhoukset kiinnitysrakenteineen SISÄKATTOPINTA (1334 Sisäkattopinnat) - alusta - pintakäsittely - maalauskäsittely Liittymät pilareihin, palkkeihin ja kantaviin seiniin, liittymien ja läpivientien tiivistykset 14

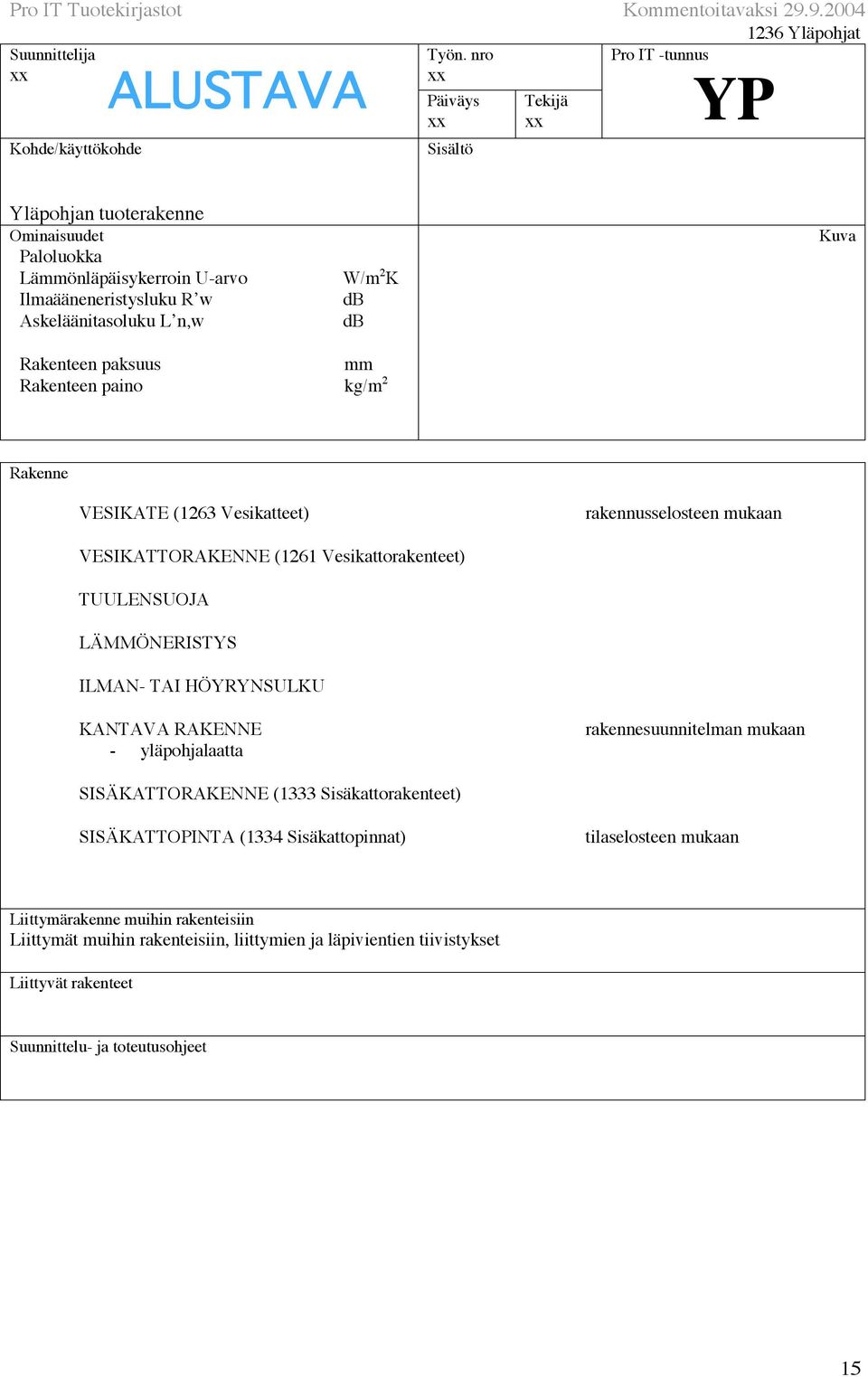

15 1236 Yläpohjat YP Yläpohjan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K VESIKATE (1263 Vesikatteet) rakennusselosteen mukaan VESIKATTORAKENNE (1261 Vesikattorakenteet) TUULENSUOJA LÄMMÖNERISTYS ILMAN- TAI HÖYRYNSULKU KANTAVA RAKENNE - yläpohjalaatta SISÄKATTORAKENNE (1333 Sisäkattorakenteet) SISÄKATTOPINTA (1334 Sisäkattopinnat) Liittymät muihin rakenteisiin, liittymien ja läpivientien tiivistykset 15

16 1241 Ulkoseinät US Ulkoseinän tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K (pintakerros) - rappaus, ohutrappaus, maalaus, tms. ULKOSEINÄVERHOUS TAI ULKOKUORI - betonikuori, muuraus, puu-, lasi- tai metalliverhous, tms. VERHOUKSEN ALUSRAKENNE TAI KUOREN KIINNITYSOSAT - kiinnikkeet, orret, koolaus, tms. TUULETUSVÄLI rakennusselosteen mukaan TUULENSUOJA LÄMMÖNERISTYS KANTAVA TAI RUNKORAKENNE - teräsbetoni tai betonielementti, muuraus, pystyrunko, tms. HÖYRYNSULKU SISÄPUOLINEN LEVYTYS (1336 Seinäpinnat) seinien sisäpuoliset vedeneristykset ja sisäpinnat Liittymät perusmuuriin, -palkkeihin ja pilareihin Saumaus 16

17 1261 Vesikattorakenteet VKR Vesikaton tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K VESIKATE (1263 Vesikatteet) rakennusselosteen mukaan ALUSLAUDOITUS, RUODELAUDOITUS TUULETUSVÄLI TAI TUULETTUVA TILA TUULENSUOJA LÄMMÖNERISTYS ILMAN- TAI HÖYRYNSULKU KANTAVA RAKENNE - kattoristikot ja itsekantavat yläpohjarakenteet SISÄKATTORAKENNE (1333 Sisäkattorakenteet) SISÄKATTOPINTA (1334 Sisäkattopinnat) Liittymät muihin rakenteisiin, liittymien ja läpivientien tiivistykset Luukut 17

18 1263 Vesikatteet VK Vesikatteen tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K KATTOPINTA, VEDENPITÄVÄ OSA - suojakiveys, pelti, tiili, tms. - kiinnikkeet ja tiivisteet rakennusselosteen mukaan RUODELAUDOITUS ALUSKATE - läpiviennit ja tiivisteet VESIKATTO (1261 Vesikattorakenteet) Liittymät vesikatto- ja räystäsrakenteisiin, liittymien ja läpivientien tiivistykset ja pellitykset Kattokaivo 18

19 1321 Väliseinät VS Väliseinän tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K (1336 Seinäpinnat) - pintakäsittely (maalaus, palonsuojamaalaus) - pintamateriaali (rappaus, laatoitus, tapetointi) - veden- tai vedenpaineeneristys - alusta (pintabetoni, tasoite, tms.) PINTARAKENNE (1335 Seinän pintarakenteet) - muuraus, levytys, lauta, paneeli, tms - palosuojaverhous - alus- ja kiinnitysrakenne tarvikkeineen - ilman- tai höyrynsulku (eri ilmatiloja erottava) - ääneneristys- tai äänenvaimennus LÄMMÖN- TAI ÄÄNENERISTYS KANTAVA TAI RUNKORAKENNE - betoni, teräsbetoni tai betonielementti, muuraus, pystyrunko, tms. PINTARAKENNE (1335 Seinän pintarakenteet) (1336 Seinäpinnat) Liittymät muihin seiniin, kattoon ja alakattoon Läpiviennit tiivistyksineen 19

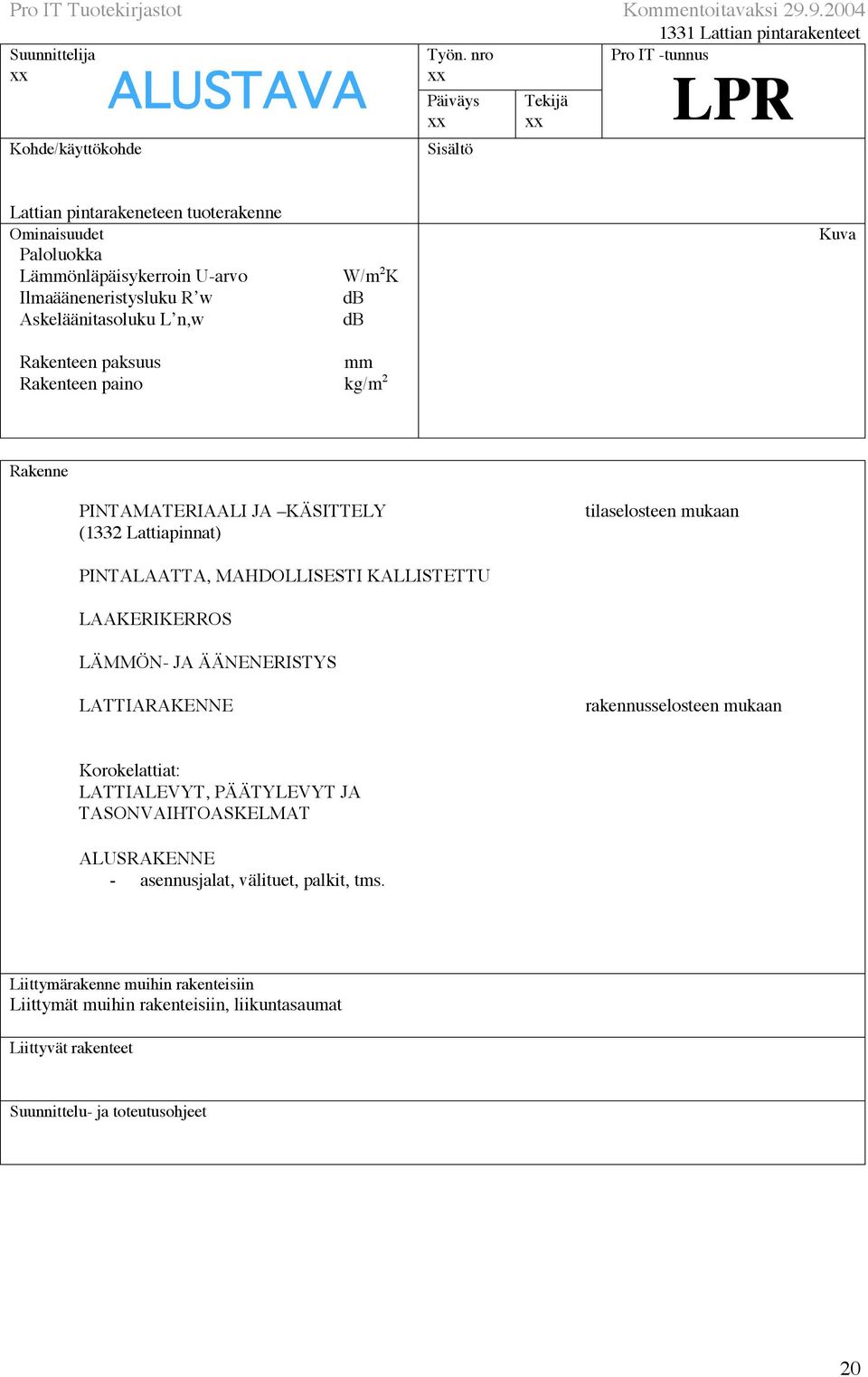

20 1331 Lattian pintarakenteet LPR Lattian pintarakeneteen tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K (1332 Lattiapinnat) PINTALAATTA, MAHDOLLISESTI KALLISTETTU LAAKERIKERROS LÄMMÖN- JA ÄÄNENERISTYS LATTIARAKENNE rakennusselosteen mukaan Korokelattiat: LATTIALEVYT, PÄÄTYLEVYT JA TASONVAIHTOASKELMAT ALUSRAKENNE - asennusjalat, välituet, palkit, tms. Liittymät muihin rakenteisiin, liikuntasaumat 20

21 1332 Lattiapinnat LP Lattiapinnan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K PINTAKÄSITTELY LATTIANPÄÄLLYSTE - laatoitus, muovimatto, lautaparketti, tms. VEDENERISTYS ALUSRAKENNE - koolaus, levytys, tasoite, tms. LATTIAPINTA TAI LATTIAN PINTARAKENNE rakennusselosteen mukaan Taloteknisten asennusten liittymärakenteet, liittymät seinäpintoihin Jalkalistat 21

22 1333 Sisäkattorakenteet SKR Sisäkattorakenteen tuoterakenne (alakatto) Paloluokka Läönläpäisykerroin U-arvo W/m 2 K VÄLIPOHJA TAI YLÄPOHJARAKENNE rakennusselosteen mukaan Sisäkattoverhous: ALUS- JA KIINNITYSRAKENNE TARVIKKEINEEN VERHOUS - levy, paneeli, läön- tai ääneneriste tai vaimennustarvike Alakatto: RIPUSTUSRAKENNE ALAKATON ONTELO, ASENNUSTILA JA OTSAPINTA - ilmanvaihto, putki- ja sähköverkko, jne. VERHOUS - paneeli, ritilä, säle, kasetti, verkko, tms. rakennusselosteen mukaan Liittymät muihin rakenteisiin Taloteknisten asennusten liittymätarvikkeet 22

23 1334 Sisäkattopinnat SK Sisäkattopinnan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K VÄLIPOHJA, YLÄPOHJARAKENNE TAI SISÄKATTORAKENNE rakennusselosteen mukaan ALUSTA - pintabetoni, tasoite, tms. PINTAKÄSITTELY - rappaus, tms. MAALAUSKÄSITTELY Taloteknisten asennusten liittymätarvikkeet 23

24 1335 Seinän pintarakenteet SPR Seinän pintarakenteen tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K SEINÄRAKENNE rakennusselosteen mukaan ALUS- JA KIINNITYSRAKENNE TARVIKKEINEEN ÄÄNENERISTYS- TAI ÄÄNENVAIMENNUS ILMAN- TAI HÖYRYNSULKU (eri ilmatiloja erottavassa väliseinässä) PINTAVERHOUS - muuraus, levytys, lauta, paneeli, tms PALOSUOJAVERHOUS (1336 Seinäpinnat) - pintakäsittely (maalaus, palonsuojamaalaus) - pintamateriaali (rappaus, laatoitus, tapetointi) - veden- tai vedenpaineeneristys - alusta (pintabetoni, tasoite, tms.) Liittymät muihin rakenteisiin (?) Läpiviennit tiivistyksineen, LVIS-asennusten liittymätarvikkeet 24

25 1336 Seinäpinnat SP Seinäpinnan tuoterakenne Paloluokka Läönläpäisykerroin U-arvo W/m 2 K SEINÄRAKENNE TAI SEINÄN PINTARAKENNE rakennusselosteen mukaan ALUSRAKENNE - pintabetoni, tasoite, tms. VEDEN- TAI VEDENPAINEENERISTYS - muovimatto, siveltävä kosteudeneristys, tms. - kiinnitystarvikkeet PINTAKÄSITTELY - rappaus, laatoitus, muoviverhous MAALAUSKÄSITTELY PALOSUOJAMAALAUS Liittymät kattopintoihin 25

26 OSA II RAKENNETYYPPIKIRJASTO 26

27 1123 TÄYTÖT 27

28 1123 Täytöt Rakennuksen sisäpuolinen täyttö MR101 Sisäpuolinen täyttö Paloluokka Läönläpäisykerroin U-arvo W/m 2 K [ei kuvaa] 200 SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 28

29 1222 PERUSMUURIT, -PILARIT JA -PALKIT 29

30 1222 Perusmuurit, -pilarit ja -palkit S1-luokan VSS maata vasten Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä, kantava Solupolystyreenieriste, ulkopuolinen PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa, λ n =0,041, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, yläreunan mekaaninen kiinnitys KANTAVARAKENNE Teräsbetoni 30

31 1222 Perusmuurit, -pilarit ja -palkit Kevyt VSS maata vasten Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä Solupolystyreenieriste, ulkopuolinen PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa, λ n =0,041, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, yläreunan mekaaninen kiinnitys KANTAVA TAI RUNKORAKENNE Teräsbetoni 31

32 1222 Perusmuurit, -pilarit ja -palkit Kellarin seinä Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä Solupolystyreenieriste, ulkopuolinen PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa, λ n =0,041, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, yläreunan mekaaninen kiinnitys KANTAVA TAI RUNKORAKENNE Teräsbetoni 32

33 1222 Perusmuurit, -pilarit ja -palkit Kylmä kellarin seinä Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä, Eristämätön PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø SUOJAKERROS Perusmuurilevy ULKOPUOLEN VEDENERISTYS Kumibitumikermi vedeneristys, yläreunaan mekaaninen kiinnitys KANTAVA TAI RUNKORAKENNE Teräsbetoni 33

34 1222 Perusmuurit, -pilarit ja -palkit S1-luokan VSS maata ja ulkoilmaa vasten Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä, kantava Solupolyuretaanieriste, ulkopuolinen Kuorielementti PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø rakennusselosteen mukaan ULKOKUORI 100 Teräsbetoninen kuorielementti 20 TUULETUSVÄLI LÄMMÖNERISTYS Solupolyuretaani (SPU-AL) λ n =0,027, maanpinnan alla EPS 120 Routa (tai lujempi), liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, 300 maanpinnan yläpuolelle, yläreunan mekaaninen kiinnitys KANTAVARAKENNE Teräsbetoni 34

35 1222 Perusmuurit, -pilarit ja -palkit Kellarin seinä/kevyt VSS maata ja ulkoilmaa vasten Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betoniseinä, kantava Solupolyuretaanieriste, ulkopuolinen Kuorielementti PM VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli ø rakennusselosteen mukaan ULKOKUORI 100 Teräsbetoninen kuorielementti 20 TUULETUSVÄLI LÄMMÖNERISTYS Solupolyuretaani (SPU-AL) λ n =0,027, maanpinnan alla EPS 120 Routa (tai lujempi), liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, 300 maanpinnan yläpuolelle, yläreunan mekaaninen kiinnitys KANTAVA TAI RUNKORAKENNE Teräsbetoni 35

36 1222 Perusmuurit, -pilarit ja -palkit Kellarin seinä (rtus406) Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Kevytsoraharkkoseinä Mineraalivillaeriste PM VIERUSTÄYTTÖ Tiivistetty routimaton täyttö SALAOJITUSKERROS Pesty sepeli ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa, λ n =0, m maanpinnan alapuolelle muualla 50, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m 2, yläreunan mekaaninen kiinnitys TASOITE Oikaisulaasti KANTAVA TAI RUNKORAKENNE Kevytsoraharkko λ n =0,21, muurauslaasti M100/500 TASOITE Sementtipohjainen tasoite 36

37 1223 ALAPOHJAT, MAANVARAISET LAATAT 37

38 1223 Alapohjat Betonilaatta-alapohja, maanvastainen Solupolystyreenieriste, alapuolinen ML201 Paloluokka Läönläpäisykerroin U-arvo 0,22 W/m 2 K 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 150 Teräsbetonilaatta BY 45 luokka A-4-30 LÄMMÖNERISTYS 100 Solupolystyreenilevy EPS 100 Lattia λ n =0,041, 1 m reuna-alueella 150 SISÄPUOLINEN TÄYTTÖ 30 Tasaushiekka Suodatinkangas 120 g/m 2 SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 38

39 1223 Alapohjat S1-luokan VSS:n lattia Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betonilaatta-alapohja, maanvastainen Solupolystyreenieriste, alapuolinen ML205 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 200 Teräsbetonilaatta BY 45 luokka C-4-30 LÄMMÖNERISTYS 100 Solupolystyreenilevy EPS 100 Lattia λ n =0,041, 1 m reuna-alueella 150 SISÄPUOLINEN TÄYTTÖ 30 Tasaushiekka Suodatinkangas 120 g/m 2 SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 39

40 1223 Alapohjat Kylmän varaston tai katoksen lattia Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betonilaatta-alapohja, maanvarainen Eristämätön ML KANTAVA RAKENNE Teräsbetonilaatta BY 45 luokka B-4-35 SISÄPUOLINEN TÄYTTÖ Tasaushiekka Suodatinkangas SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 40

41 1223 Alapohjat Kylmien pysäköintitilojen lattia Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Betonilaatta-alapohja, maanvarainen Eristämätön ML Vesihöyryä ja rakennekosteutta läpäisevä KANTAVA RAKENNE Teräsbetonilaatta BY 45 luokka C-2-40, nestetytetty tai imubetoni SISÄPUOLINEN TÄYTTÖ Tasaushiekka Suodatinkangas SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 41

42 1223 Alapohjat Asuntojen lattia Paloluokka Läönläpäisykerroin U-arvo 0,18 W/m 2 K 53 Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen ML255 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 80 Teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS 150 Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 SISÄPUOLINEN TÄYTTÖ 30 Tasaushiekka Suodatinkangas SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan - 42

43 1223 Alapohjat Huoneiston märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,18 W/m 2 K Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste, muovimatto ML Vedeneristys, muovimatto hitsatuin saumoin KANTAVA RAKENNE Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 SISÄPUOLINEN TÄYTTÖ Tasaushiekka Suodatinkangas SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan - 43

44 1223 Alapohjat Huoneiston märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,18 W/m 2 K Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste, muovimatto ML Lattialaatat ja kiinnityslaasti Sertifioitu vedeneristysjärjestelmä KANTAVA RAKENNE Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 SISÄPUOLINEN TÄYTTÖ Tasaushiekka Suodatinkangas SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan - 44

45 1223 Alapohjat Yleisen märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,18 W/m 2 K 53 Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste ja lattialaatoitus ML Lattialaatat ja kiinnityslaasti Sertifioitu vedeneristysjärjestelmä KANTAVA RAKENNE Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 SISÄPUOLINEN TÄYTTÖ Tasaushiekka Suodatinkangas SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan - 45

46 1223 Alapohjat Varaston lattia (ei askeläänivaatimusta) Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste ja lattialaatoitus AP Tasoite KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 46

47 1223 Alapohjat Huoneiston lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K 53 Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Tasoite AP Askeläänieristysvaatimukset täyttävä päällyste Tasoite päällysteen mukaisesti KANTAVA RAKENNE Ontelolaatta, 400 kg/m 2 saumattuna LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 47

48 1223 Alapohjat Huoneiston lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K 53 Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni AP Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti PINTARAKENNE Pintabetoni BY 45 luokka A-4-30 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 48

49 1223 Alapohjat Huoneiston märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP207 Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni, kallistettu; vedeneriste, muovimatto Vedeneristys, muovimatto PINTARAKENNE Kallistettu pintabetoni, , BY 45 luokka A-4-30 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan - Pintabetonin kallistus 1:100, kaivojen läheisyydessä 1:50 - Tuuletusaukkojen määrä <8% ryömintätilan pinta-alasta - 49

50 1223 Alapohjat Huoneiston märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP208 Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni, kallistettu; vedeneriste ja lattialaatoitus Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä PINTARAKENNE Kallistettu pintabetoni, , BY 45 luokka A-4-30 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 50

51 1223 Alapohjat Varaston lattia (ei askeläänivaatimusta) Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia AP PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A- 4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 51

52 1223 Alapohjat Huoneiston lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia AP222 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti PINTARAKENNE 90 Teräsbetonilaatta , BY 45 luokka A- 4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS 175 Solupolystyreenilevy EPS 100 Lattia, λ n =0,041 KANTAVA RAKENNE 265 Ontelolaatta, 380 kg/m 2 saumattuna 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 52

53 1223 Alapohjat Huoneiston lattia, askeläänieristetty Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K 53 AP224 Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, askeläänieristetty 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti PINTARAKENNE 90 Teräsbetonilaatta , BY 45 luokka A- 4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas ÄÄNENERISTYS 30 Askelääneneristyslevy lattiatyypin mukaisesti LÄMMÖNERISTYS 150 Solupolyuretaani EPS 100 Lattia, λ n =0,037 KANTAVA RAKENNE 265 Ontelolaatta, 380 kg/m 2 saumattuna 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 53

54 1223 Alapohjat Huoneiston märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP225 Ontelolaatta-alapohja, tuuletettu Solupolyuretaanieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, vedeneriste muovimatto Vedeneristys, muovimatto hitsatuin saumoin PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas LÄMMÖNERISTYS Solupolyuretaani (SPU-P), 50+80, λ n =0,027 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohja 54

55 1223 Alapohjat Yleisen märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP226 Ontelolaatta-alapohja, tuuletettu Solupolyuretaani- ja -styreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, vedeneriste muovimatto Vedeneristys, muovimatto PINTARAKENNE 100 Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti LÄMMÖNERISTYS 110 Solupolyuretaani (SPU-P), 50+60, λ n =0,027 KANTAVA RAKENNE 265 Ontelolaatta, 380 kg/m 2 saumattuna 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 55

56 1223 Alapohjat Yleisen märkätilan lattia Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP228 Ontelolaatta-alapohja, tuuletettu Solupolyuretaani- ja askeläänieriste, yläpuolinen Kelluva pintalaatta, vedeneriste ja lattialaatoitus Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti LÄMMÖNERISTYS Solupolyuretaani (SPU-P), 50+60, λ n =0,027 KANTAVA RAKENNE Ontelolaatta, 380 kg/m 2 saumattuna TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 56

57 1223 Alapohjat rtap207 Paloluokka REI 60 Läönläpäisykerroin U-arvo 0,20 0,14 W/m 2 K Liittolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen AP237 0 KANTAVA RAKENNE Liittorakenne, paikallavalettu teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan Kuumasinkitty liittolevy LÄMMÖNERISTYS 250 Solupolystyreenilevy EPS 100S Lattia, λ n =0, TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 57

58 1223 Alapohjat Märkätila rtap207 Paloluokka REI 60 Läönläpäisykerroin U-arvo 0,14 W/m 2 K Liittolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Vedeneriste ja lattialaatoitus AP Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä KANTAVA RAKENNE Liittorakenne, paikallavalettu teräsbetonilaatta yläpinta kallistettu, BY 45 luokka käyttötarkoituksen mukaan Kuumasinkitty liittolevy LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia, λ n =0,041 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 58

59 1223 Alapohjat rtap301 Paloluokka????REI 60 Läönläpäisykerroin U-arvo 0,20 W/m 2 K AP301 Teräsorsi-alapohja, uumarei itetty, tuuletettu Mineraalivillaeriste Rakennuslevyt PINTARAKENNE Kaksinkertainen lattiarakennuslevy tai ympäripontattu rakennuslevy ILMAN- JA HÖYRYNSULKU Polyeteenimuovikalvo KANTAVA RAKENNE Teräspoimulevy Uumarei itetty teräsorsi LÄMMÖNERISTYS Mineraalivilla λ n =0,041, 200 (300 U=0,20, 350 =0.16) TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 59

60 1223 Alapohjat rtap302 Paloluokka????REI 60 Läönläpäisykerroin U-arvo 0,16 W/m 2 K Teräsorsi-alapohja, tuuletettu Mineraalivillaeriste Rakennuslevyt AP PINTARAKENNE Kaksinkertainen lattiarakennuslevy tai ympäripontattu rakennuslevy ILMAN- JA HÖYRYNSULKU Polyeteenimuovikalvo KANTAVA RAKENNE Teräspoimulevy Teräsorsi LÄMMÖNERISTYS Mineraalivilla λ n =0,041, 200 (300 U=0,20, 350 =0.16) ORSI Kevytorsi LÄMMÖNERISTE Mineraalivilla λ n =0,041, 50 TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 60

61 1223 Alapohjat Märkätila rtap303 Paloluokka????REI 60 Läönläpäisykerroin U-arvo 0,16 W/m 2 K AP303 Teräsorsi-alapohja, tuuletettu Mineraalivillaeriste Pintabetoni, kallistettu, vedeneriste muovimatto Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30 ILMAN- JA HÖYRYNSULKU Polyeteenimuovikalvo KANTAVA RAKENNE Teräspoimulevy Teräsorsi LÄMMÖNERISTYS Mineraalivilla λ n =0,041, 200 (300 U=0,20, 350 =0.16) ORSI Kevytorsi LÄMMÖNERISTE Mineraalivilla λ n =0,041, 50 TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 61

62 1223 Alapohjat rtap501 Paloluokka REI 60 Läönläpäisykerroin U-arvo 0,15 W/m 2 K Puupalkisto-alapohja, tuuletettu Pintabetoni AP PINTARAKENNE Teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan KANTAVA RAKENNE JA LÄMMÖNERISTYS Rakennuslevy, ympäripontattu havuvaneri Lattiakannattajat 42x(147x147) Mineraalivilla λ n =0,041 TUULENSUOJA Tuulensuojalevy 25 Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 62

63 1223 Alapohjat Märkätila rtap502 Paloluokka REI 60 Läönläpäisykerroin U-arvo 0,15 W/m 2 K Puupalkisto-alapohja, tuuletettu Pintabetoni, kallistettu Vedeneriste ja lattialaatoitus AP Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30 KANTAVA RAKENNE JA LÄMMÖNERISTYS Rakennuslevy, ympäripontattu havuvaneri Vaarnapalkit 42x(147x147) Mineraalivilla λ n =0,041 TUULENSUOJA Tuulensuojalevy 25 Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 63

64 1223 Alapohjat rtap503 Puupalkisto-alapohja, tuuletettu Askelääneneriste Kelluva pintalevytys AP503 Paloluokka Läönläpäisykerroin U-arvo 0,14 W/m 2 K PINTARAKENNE 30 Kaksinkertainen lattiarakennuslevy ÄÄNENERISTYS 30 Askelääneneristyslevy λ n =0,041 KANTAVA RAKENNE JA LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 294 Vaarnapalkit 42x(147x147) Mineraalivilla λ n =0,041 TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 64

65 1223 Alapohjat rtap504 Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Puupalkisto-alapohja, tuuletettu Pintabetoni, alapuolinen vedeneriste Lattialaatoitus AP504 0 Laatoitus ja vedenkestävä kiinnityslaasti PINTARAKENNE 90 Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30 VEDENERISTYS Kaksinkertainen bitumikermi KANTAVA RAKENNE JA LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 294 Vaarnapalkit 42x(147x147) Mineraalivilla λ n =0,041 TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 65

66 1223 Alapohjat rtap505 Paloluokka Läönläpäisykerroin U-arvo 0,20 W/m 2 K Puupalkisto-alapohja, tuuletettu Rakennuslevyt Lautalattia AP505 PINTARAKENNE 33 Pontattu lattialauta KANTAVA RAKENNE JA LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat 48x220 Mineraalivilla 195, λ n =0,041 TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla 800 TUULETETTU ILMATILA Tuuletusaukkojen määrä <8% ryömintätilan pintaalasta SALAOJITUSKERROS 200 Pesty sepeli ø Suodatinkangas 120 g/m 2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan 66

67 1232 KANTAVAT SEINÄT 67

68 1232 Kantavat seinät Betoniseinä, kantava KS201 Huoneistojen välinen seinä Paloluokka REI 180 Läönläpäisykerroin U-arvo W/m 2 K KANTAVA TAI RUNKORAKENNE Teräsbetoni 68

69 1232 Kantavat seinät Betoniseinä, kantava KS204 Paloluokka REI 120 Läönläpäisykerroin U-arvo W/m 2 K KANTAVA TAI RUNKORAKENNE Teräsbetoni 69

70 1232 Kantavat seinät Alustilan seinä huonetilaa vasten Paloluokka REI 180 Läönläpäisykerroin U-arvo 0,25 W/m 2 K 55 Betoniseinä, kantava Solupolystyreenieriste KS LÄMMÖNERISTYS Solupolystyreeni EPS 60S Seinä λ n =0,041 Kiinnitys kuumabitumiliimauksella KANTAVA TAI RUNKORAKENNE Teräsbetoni PINTARAKENNE 70

71 1232 Kantavat seinät Liikehuoneiston ja päiväkodin seinä asuntoa vasten Paloluokka REI 180 Läönläpäisykerroin U-arvo W/m 2 K 60 Betoniseinä, kantava Mineraalivillaeriste Kipsilevyverhous, kaksinkertainen KS209 PINTARAKENNE 26 Kaksinkertainen kipsilevy 70 KOOLAUS JA ÄÄNENERISTYS Metalliranka R70 k 600 Mineraalivilla 50 ILMAVÄLI 180 KANTAVARAKENNE Teräsbetoni 71

72 1232 Kantavat seinät Kiinteistön pesutilojen seinä asuinhuonetta vasten Paloluokka REI 180 Läönläpäisykerroin U-arvo W/m 2 K 60 Betoniseinä, kantava Mineraalivillaeriste Tiiliverhous KS211 KANTAVARAKENNE 180 Teräsbetoni LÄMMÖN- TAI ÄÄNENERISTYS 50 Mineraalivilla λ n =0, ILMAVÄLI 130 PINTARAKENNE Kalkkihiekkatiilimuuraus ja saumaus 72

73 1235 VÄLIPOHJAT 73

74 1235 Välipohjat Huoneiston lattia Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Massiivilaattavälipohja Muovimatto tai lautaparketti VP201 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 270 Teräsbetonilaatta, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE 74

75 1235 Välipohjat Massiivilaattavälipohja Vedeneriste, muovimatto VP202 Paloluokka Läönläpäisykerroin U-arvo W/m 2 K Vedeneristys, muovimatto KANTAVA RAKENNE Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE 75

76 1235 Välipohjat Paloluokka Läönläpäisykerroin U-arvo W/m 2 K 55 Massiivilaattavälipohja Vedeneriste Lattialaatoitus VP204 0 Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä KANTAVA RAKENNE 260 Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE 76

77 1235 Välipohjat Kerros- tai lepotaso Paloluokka Läönläpäisykerroin U-arvo W/m 2 K 63 Massiivilaattavälipohja Mineraalivillaverhous, alapuolinen Joustava tuenta VP206 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 200 Teräsbetonilaatta, BY 45 luokka A-4 SISÄKATTOPINTA 0 Pinnoitettu mineraalivillalevy 77

78 1235 Välipohjat Huoneiston lattia /rtvp207 Paloluokka REI 60 Läönläpäisykerroin U-arvo W/m 2 K Liittolaatta Tasoite VP207 0 Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE 200 Liittorakenne, paikallavalettu teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan. Kuumasinkitty liittolevy SISÄKATTOPINTA TAI -RAKENNE 78

79 1235 Välipohjat Huoneiston lattia /rtvp208 Paloluokka REI 60 Läönläpäisykerroin U-arvo W/m 2 K 55 Liittolaatta Vedeneriste Lattialaatoitus VP208 0 Laatoitus ja vedenkestävä kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 200 KANTAVA RAKENNE Liittorakenne, paikallavalettu teräsbetonilaatta yläpinta kallistettu, BY 45 luokka A Kuumasinkitty liittolevy SISÄKATTORAKENNE Ilmaväli Koolaus, puukoolaus k 400 Ilman- ja höyrynsulku, polyeteenimuovikalvo Verhouksen aluslaudat 22x100 k 400 Verhous, rakennuslevy SISÄKATTOPINTA 79

80 1235 Välipohjat Asuinhuoneiston ja päiväkodin välinen Paloluokka REI 60 Läönläpäisykerroin U-arvo W/m 2 K Massiivilaattavälipohja Muovimatto tai lautaparketti Lisä-ääneneriste, alapuolinen VP Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE Teräsbetonilaatta, BY 45 luokka A SISÄKATTORAKENNE Ilmaväli Ranka R70 k 600 Ääneneriste, mineraalivilla Kaksinkertainen kipsilevy SISÄKATTOPINTA 80
