1 K.OSA/KYLÄ KORTTELI/TILA TONTTI/RNo VIRANOMAISTEN MERKINTOJÄ RAKENNUSTOIMENPIDE PIIRUSTUSLAJI JUOKS.No UUDISRAKENNUS PÄÄPIIRUSTUS 1/5 RAKENNUSKOHTEEN NIMI JA OSOITE PIIRUSTUKSEN SISÄLTÖ MITTAKAAVAT Mika Mäkinen ja Laura Kainulainen LEIKKAUKSET 1:10 Mattilankaari Lieto SUUN.ALA TYÖ No PIIR.No MUUTOS ARK PÄIVÄYS Anna-Kaisa Rusanen, RI

No UUDISRAKENNUS PÄÄPIIRUSTUS 1/5 RAKENNUSKOHTEEN NIMI JA OSOITE PIIRUSTUKSEN SISÄLTÖ

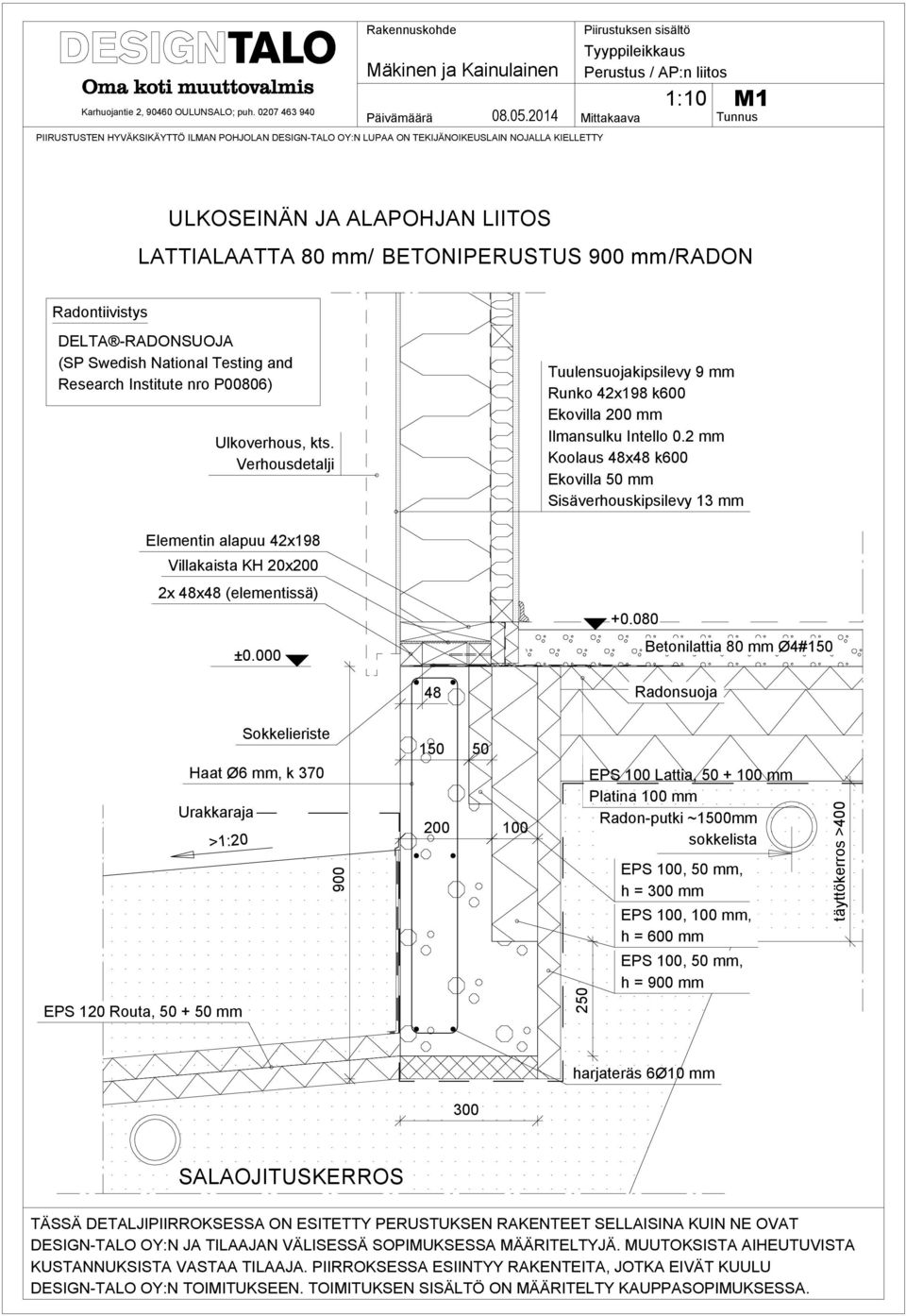

2 Rakennuskohde Tyyppileikkaus Perustus / AP:n liitos 1:10 M1 ULKOSEINÄN JA ALAPOHJAN LIITOS LATTIALAATTA 80 mm/ BETONIPERUSTUS 900 mm/radon Radontiivistys DELTA -RADONSUOJA (SP Swedish National Testing and Research Institute nro P00806) Ulkoverhous, kts. Verhousdetalji Elementin alapuu 42x198 Villakaista KH 20x200 2x 48x48 (elementissä) ±0.000 Tuulensuojakipsilevy 9 mm Runko 42x198 k600 Ekovilla 200 mm Ilmansulku Intello 0.2 mm Ekovilla 50 mm Sisäverhouskipsilevy 13 mm Betonilattia 80 mm Ø4# Radonsuoja EPS 120 Routa, mm Sokkelieriste Haat Ø6 mm, k 370 Urakkaraja >1: EPS 100 Lattia, mm Platina 100 mm Radon-putki ~1500mm sokkelista EPS 100, 50 mm, h = 300 mm EPS 100, 100 mm, h = 600 mm EPS 100, 50 mm, h = 900 mm täyttökerros >400 harjateräs 6Ø10 mm 300 SALAOJITUSKERROS TÄSSÄ DETALJIPIIRROKSESSA ON ESITETTY PERUSTUKSEN RAKENTEET SELLAISINA KUIN NE OVAT DESIGN-TALO OY:N JA TILAAJAN VÄLISESSÄ SOPIMUKSESSA MÄÄRITELTYJÄ. MUUTOKSISTA AIHEUTUVISTA KUSTANNUKSISTA VASTAA TILAAJA. PIIRROKSESSA ESIINTYY RAKENTEITA, JOTKA EIVÄT KUULU DESIGN-TALO OY:N TOIMITUKSEEN. TOIMITUKSEN SISÄLTÖ ON MÄÄRITELTY KAUPPASOPIMUKSESSA.

000 Tuulensuojakipsilevy 9 mm Runko 42x198 k600 Ekovilla 200 mm Ilmansulku Intello 0.2 mm Ekovilla 50 mm Sisäverhouskipsilevy 13 mm +0.

3 Sivuräystäs, ME 1:10 L2 PELTI, PYSTYSAUMAKATE AVORÄYSTÄS, SUORA SISÄKATTO Pystysaumapeltikate Ruodelaudoitus 31x98, k300 Tuuletusrima 18x45 Aluskate Otsalauta 20x120 Räystäänaluslaudoitus UTV 18x95 Lisäruode 31x >60 38 Tuulenohjainpahvi (kun ristikon tukikorkeus <700mm) 21x102 Räystäslista 18x45 Tuuletusväli ~20mm Kulmaraudat (60x75+60) molemmin puolin ristikkoa. Naulaus x4.0/kulmarauta. KP 51x200, N 90x3.1 4kpl/RT Lämmöneriste Ilmansulkukangas Intello 0.2 mm Koolaus 48x48 k400 Sisäkattoverhous Katon höyrynsulku käännetään seinälle ja teipataan. Ulkoverhouslauta UYV 23x170 Tuulensuojakipsilevy 9 mm Runko 42x198 k600 Ekovilla 200 mm Ilmansulkukangas Intello 0.2 mm Ekovilla 50 mm Sisäverhouskipsilevy 13 mm

(60x75+60) molemmin puolin ristikkoa. Naulaus 4+4 40x4.0/kulmarauta. KP 51x200, N 90x3.1 4kpl/RT Lämmöneriste Ilmansulkukangas Intello 0.

4 SAUNA, Rankarunko 1:10 S-U Ulkovaipan höyrynsulku limitetyin ja teipatuin saumoin 48x48, k400 42x98, k600 + ekovilla 100 mm 48x48, k600 Alumiinipaperi ~2400 S Vaakakoolaus 48x48, k600 Pystykoolaus 48x48, k600 Alumiinipaperi, limitetään lattian vesieristeen kanssa Tuuletusrako min. 15mm Hs-muovi katkaistaan ja teipataan koolaukseen Nurkkiin tuki levyn taakse Kipsilevykaista (h=220mm) + vesieriste + laatta Kost. kestävä tiivistysmassa 1:50 Vesieriste + laatoitus, vesieriste nostetaan seinälle 220 mm kipsilevyn yläreunaan asti Alapohjaeriste EPS-100 lattia pitkäaikainen puristuslujuus 30 kn/m2 (2% puristuma)

15mm Hs-muovi katkaistaan ja teipataan koolaukseen Nurkkiin tuki levyn taakse Kipsilevykaista (h=220mm) + vesieriste + laatta Kost.

5 KPH/HUONE, Rankarunko 1:10 PH-H 48x48, k400 48x48, k600 n. 15 mm painumavara Alaslasketun katon höyrynsulkumuovi limitetään seinän vesieristyksen kanssa väh. 50 mm Kipsilevy 13 mm ~2400 PH Vesieriste + laatoitus H KP 45x66, k400 + ekovilla 50 mm Kipsilevy GRI 13mm Bitumikaista Vesieriste + laatoitus 1:50 Kost. kestävä tiivistysmassa Alapohjaeriste EPS-100 lattia, pitkäaikainen puristuslujuus 30 kn/m2 (2% puristuma)

50 mm Kipsilevy 13 mm ~2400 PH Vesieriste + laatoitus H KP 45x66, k400 + ekovilla 50 mm Kipsilevy GRI
