1 Sivu 1/9 D024 SUOMUSSALMEN HOITOKOTI TILASELOSTUS VAIN URAKKALASKENTAA VARTEN

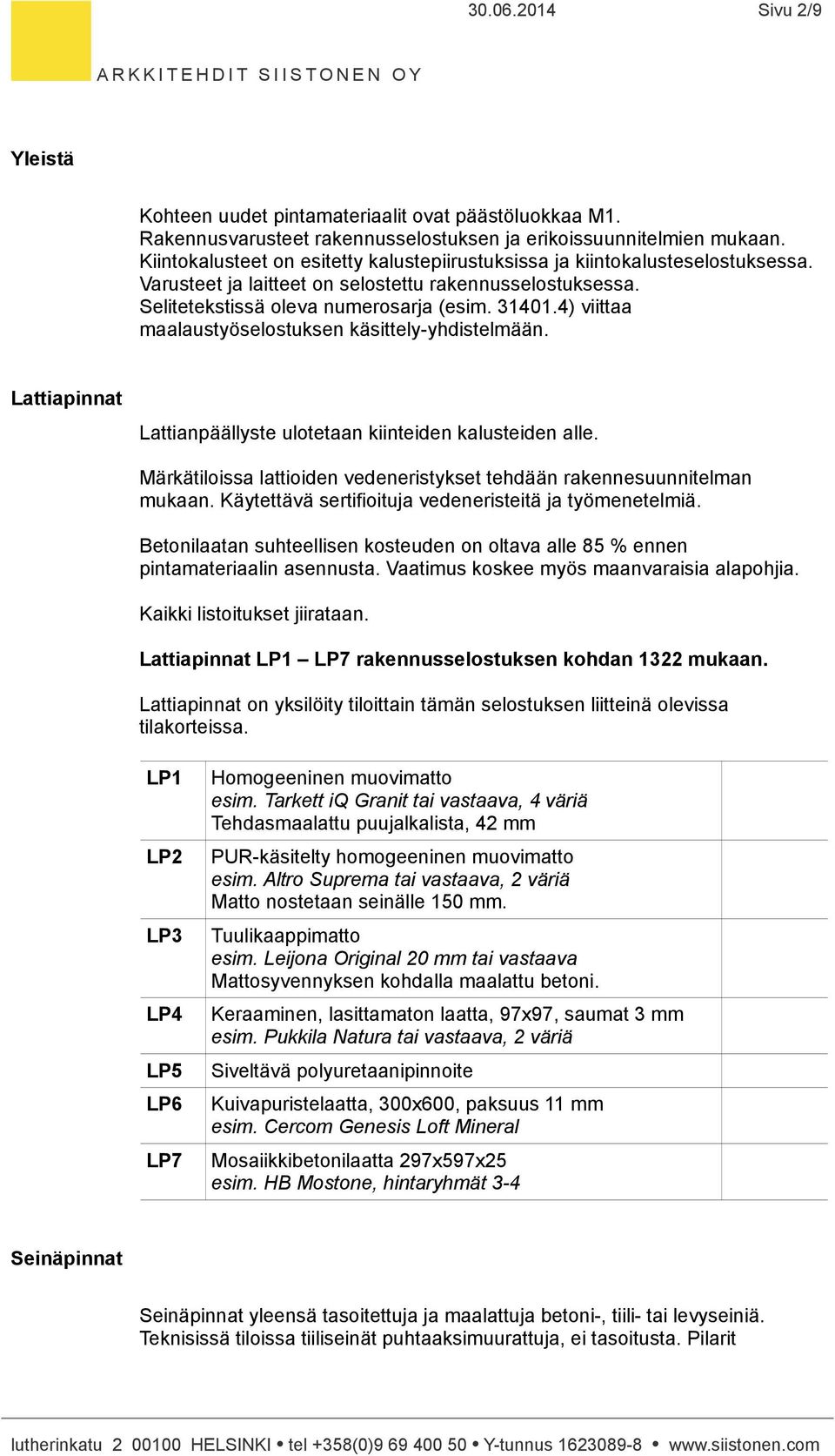

2 Sivu 2/9 Yleistä Kohteen uudet pintamateriaalit ovat päästöluokkaa M1. Rakennusvarusteet rakennusselostuksen ja erikoissuunnitelmien mukaan. Kiintokalusteet on esitetty kalustepiirustuksissa ja kiintokalusteselostuksessa. Varusteet ja laitteet on selostettu rakennusselostuksessa. Selitetekstissä oleva numerosarja (esim ) viittaa maalaustyöselostuksen käsittely-yhdistelmään. pinnat npäällyste ulotetaan kiinteiden kalusteiden alle. Märkätiloissa lattioiden vedeneristykset tehdään rakennesuunnitelman mukaan. Käytettävä sertifioituja vedeneristeitä ja työmenetelmiä. Betonilaatan suhteellisen kosteuden on oltava alle 85 % ennen pintamateriaalin asennusta. Vaatimus koskee myös maanvaraisia alapohjia. Kaikki listoitukset jiirataan. pinnat LP1 LP7 rakennusselostuksen kohdan 1322 mukaan. pinnat on yksilöity tiloittain tämän selostuksen liitteinä olevissa tilakorteissa. LP1 LP2 LP3 LP4 LP5 LP6 LP7 Homogeeninen muovimatto esim. Tarkett iq Granit tai vastaava, 4 väriä Tehdasmaalattu puujalkalista, 42 mm PUR-käsitelty homogeeninen muovimatto esim. Altro Suprema tai vastaava, 2 väriä Matto nostetaan seinälle 150 mm. Tuulikaappimatto esim. Leijona Original 20 mm tai vastaava Mattosyvennyksen kohdalla maalattu betoni. Keraaminen, lasittamaton laatta, 97x97, saumat 3 mm esim. Pukkila Natura tai vastaava, 2 väriä Siveltävä polyuretaanipinnoite Kuivapuristelaatta, 300x600, paksuus 11 mm esim. Cercom Genesis Loft Mineral Mosaiikkibetonilaatta 297x597x25 esim. HB Mostone, hintaryhmät 3-4 Seinäpinnat Seinäpinnat yleensä tasoitettuja ja maalattuja betoni-, tiili- tai levyseiniä. Teknisissä tiloissa tiiliseinät puhtaaksimuurattuja, ei tasoitusta. Pilarit

4) viittaa maalaustyöselostuksen käsittely-yhdistelmään. pinnat npäällyste ulotetaan kiinteiden kalusteiden alle. Märkätiloissa lattioiden vedeneristykset tehdään rakennesuunnitelman mukaan.

3 Sivu 3/9 käsitellään yleensä kuten seinät. Seinäpinnat SP1 SP 6 rakennusselostuksen kohdan 1326 mukaan. Seinäpinnat on yksilöity tiloittain tämän selostuksen liitteinä olevissa tilakorteissa. SP1 Maalaus, betoni- / tiiliseinä, (31101 / 31401) SP2 Maalaus, tasoitettu kipsilevyseinä, (31401) SP3 SP4 SP5 SP6 Keraaminen laatta 97x297 esim. Pukkila Harmony tai vastaava, 4 väriä Iv-konehuoneen teollisuusakustolevy esim. Ecophon Industry AL 50 mm tai vastaava Kuusipaneeli Keraaminen laatta 97x97 esim. Pukkila Arkitekt Color tai vastaava, 1 väri pinnat Tilojen alaslasketut sisäkatot tehdään arkkitehdin alakattokuvien ja -detaljipiirustusten mukaan. Varsinaiset alaslasketut katot on merkitty pohjapiirustuksiin pistekatkoviivalla, joka kulkee vinottain tilan yli. Alakattoihin tulevat reiät valaisimille, anemostaateille yms. LVIS-kuvien mukaisesti. Alakattopinnat AK 1 AK 4 ja kattopinnat K1 rakennusselostuksen kohdan 1324 mukaan. pinnat on yksilöity tiloittain tämän selostuksen liitteinä olevissa tilakorteissa. K1 Maalattava betonikatto, (31101 / 31401) AK1 AK2 AK3 AK4 Akustoiva villalevy 600x600, ripustettu, T-listakannatus esim. Rockfon Koral A 15 Liimattava akustiikkalevy esim. Ecophon Super G Teollisuusakustolevy esim. Paroc IV-rpg Paneelialakatto, lakattu / saunassa saunasuoja

SP1 Maalaus, betoni- / tiiliseinä, (31101 / 31401) SP2 Maalaus, tasoitettu kipsilevyseinä, (31401) SP3 SP4 SP5 SP6 Keraaminen laatta 97x297 esim.

4 Sivu 4/9 001 Porrashuone 101 Porrashuone 201 Porrashuone Porras ja lepotasot LP1 Homogeeninen muovimatto, nosto seinälle 100 mm LP7 Mosaiikkibetoni Portaan ja lepotasojen oltava samaa värisävyä. K1 AK2 Puujalkalista, maalattu, 42 mm (mattonoston yläp.) Maalaus x 4800 kokoinen alue 002 Käytävä 006 Käytävä 007 Arkisto 008 Sos. tila / n 011 Vss-laitetila Seinät LP1 Homogeeninen muovimatto, nosto seinälle 100 mm SP1 SP2 Puujalkalista, maalattu, 42 mm (mattonoston yläp.) Maalaus Maalaus K1 Maalaus Pyykinkäsittely LP1 Homogeeninen muovimatto, nosto seinälle 100 mm Puujalkalista, maalattu, 42 mm (mattonoston yläp.) K1 Maalaus LJK 005 SPK ja TELE 140 ATK / TELE 239 ATK / TELE

samaa värisävyä. K1 AK2 Puujalkalista, maalattu, 42 mm (mattonoston yläp.) Maalaus 31101 1800 x 4800 kokoinen alue 002 Käytävä 006 Käytävä 007 Arkisto 008 Sos.

5 Sivu 5/9 LP1 Homogeeninen muovimatto Maton ylösnosto, 150 mm K1 Maalaus Wc 010 Suihku LP4 Keraaminen lasittamaton laatta - Seinät SP3 Keraaminen laatta K1 Maalaus Aula 107 Käytävä LP6 Klinkkerilaatta, 300x600 Klinkkerilaatta, 40 mm AK1 Akustoiva villalevy, T-listakannatus 106 Sisäänkäynti - LP3 Tuulikaappimatto Mattosyvennyksen kohdalla maalattu betoni. AK1 Akustoiva villalevy, T-listakannatus 130 Käytävä 131 Ruokailu 135 Keittiö 136 Oleskelu

lasittamaton laatta - Seinät SP3 Keraaminen laatta K1 Maalaus 31101 105 Aula 107 Käytävä LP6 Klinkkerilaatta, 300x600

6 Sivu 6/9 138 Apuvälineet 144 Apuvälineet 149 Oleskelu 150 Keittiö 155 Ruokailu 156 Käytävä 208 Käytävä 229 Käytävä 230 Ruokailu 234 Keittiö 235 Oleskelu 237 Apuvälineet 243 Apuvälineet 247 Käytävä 248 Oleskelu 249 Keittiö 253 Ruokailu 254 Käytävä LP1 Homogeeninen muovimatto, nosto seinälle 100 mm Puujalkalista, maalattu, 42 mm (mattonoston yläp.) AK1 Akustoiva villalevy, T-listakannatus Asuinhuoneet Seinät LP1 Homogeeninen muovimatto SP1 SP2 Muovijalkalista JL60, 60 mm Maalaus Maalaus AK1 Akustoiva villalevy, T-listakannatus Asuinhuoneen kph:t

Keittiö 235 Oleskelu 237 Apuvälineet 243 Apuvälineet 247 Käytävä 248 Oleskelu 249 Keittiö 253 Ruokailu 254 Käytävä LP1 Homogeeninen

7 Sivu 7/9 LP4 Keraaminen lasittamaton laatta - Seinät SP3 Keraaminen laatta AK4 Paneeli 108 Asiakas wc 109 Asiakas wc 132 Wc 134 Kph 145 Henkilökunnan wc 152 Kph 153 Wc 154 Pkh 231 Wc 233 Kph 244 Henkilökunnan wc 251 Wc 252 Kph LP4 Keraaminen lasittamaton laatta - Seinät SP3 Keraaminen laatta AK4 Paneeli 133 Sauna 151 Sauna 232 Sauna 250 Sauna LP4 Keraaminen lasittamaton laatta - Seinät SP5 Kuusipaneeli SP6 Keraaminen laatta AK4 Paneeli

Asiakas wc 132 Wc 134 Kph 145 Henkilökunnan wc 152 Kph 153 Wc 154 Pkh 231 Wc 233 Kph 244 Henkilökunnan wc 251 Wc

8 Sivu 8/9 102 Päivätoiminta 103 Toimisto 104 Toimisto 139 Lääkehuone 141 Toimisto 142 Varasto 146 Lääkehuone 202 Neuvottelu 203 Kuntohuone 204 Toimisto 205 Toimisto 206 Toimisto 207 Kopiointi 238 Lääkehuone 240 Toimisto 241 Varasto 245 Lääkehuone LP1 Homogeeninen muovimatto Puujalkalista, maalattu, 42 mm AK1 Akustoiva villalevy, T-listakannatus 137 Siivous 143 Huuhtelu 147 Siivous 236 Siivous 242 Huuhtelu 246 Siivous Seinät LP2 Homogeeninen muovimatto, PUR-käsittely Maton ylösnosto, 150 mm SP3 Keraaminen laatta

Kuntohuone 204 Toimisto 205 Toimisto 206 Toimisto 207 Kopiointi 238 Lääkehuone 240 Toimisto 241 Varasto 245 Lääkehuone LP1

9 Sivu 9/9 AK1 Akustoiva villalevy, T-listakannatus 301 IV-konehuone Seinät LP5 Polyuretaanipinnoite pinnoite nostetaan seinälle 100 mm SP4 Teollisuusakustolevy AK3 Teollisuusakustolevy
