Työ nro. Tässä esitetään ääneneristysvaatimukset täyttäviä välipohjarakenteita.

Transkriptio

1 PINTAMATERIAALIEN VAIKUTUS VP 00 LIITE : VÄLIPOHJARAKENTEET SAATE Tässä esitetään ääneneristysvaatimukset täyttäviä välipohjarakenteita. Perinteisesti O7 päällä parhaana pinnoitusmateriaalina on pidetty yhdistelmää - Lautaparketti + Tuplex, jolla on lähes aina täytetty SRakMK C vaatimukset Viimeisimmissä vertailumittauksissa on kuitenkin havaittu että joustokerroksena: - Solmer Provent Micro Pumping,6 mm antaa hieman parempia tuloksia kuin Tuplex (... db) Lattiapinnoitteena laminaatti ja seuraavat joustokerrokset - Tarkoflex light,0 mm - SolmeProvent Micro Pumping,6 mm - Combi HD,0 mm - Huokoinen kuitulevy Silencio 6 mm olivat mittauksissa askeläänitasoluvultaan noin db hiljaisempia kuin lautaparketti + Tuplex Muovimatoista Tarket TX 6 oli askeläänitasoltaan noin db hiljaisempi kuin lautaparketti + Tuplex VP0.DWG

2 ONTELOLAATTAVÄLIPOHJA O7 TASOITE VP 0 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen ) Mattoliima (tarvittaessa) -0 mm 70 mm Kantava rakenne, ontelolaatta O7 rakennepiirustuksen mukaan. Massa saumattuna 00 kg/m². Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP0.DWG

3 ONTELOLAATTAVÄLIPOHJA O7 TASOITE VP 0 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen ) Mattoliima (tarvittaessa) -0 mm 6 mm Kantava rakenne, ontelolaatta O7 rakennepiirustuksen mukaan. Massa saumattuna 80 kg/m². Pintamateriaali ja -käsittely huoneselityksen mukaan ei täyttä RakMK C 998 mukaisia ilma- ja askelääneneristävyysvaatimuksia asuinrakennuksissa, rakennetta voidaan kuitenkin käyttää eräissä tapauksissa. Katso suositellut rakenneyhdistelmät: "Asuinrakennusten äänitekniikka täydentävästä suunnitteluohjeesta". arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Saumavalut on tiivistettävä huolellisesti, jotta saumat saadaan valetuiksi kokonaan umpeen VP0.DWG

4 ONTELOLAATTAVÄLIPOHJA O7 PINTABETONI VP 0 6 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Mattoliima (tarvittaessa) > 0 mm Pintabetoni, massa > 0 kg/m² 6 mm Kantava rakenne, ontelolaatta O7 rakennepiirustuksen mukaan. Massa saumattuna 80 kg/m 6 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP0.DWG

5 ONTELOLAATTAVÄLIPOHJA O7, O KELLUVA LATTIARAKENNE VP Lattiapinnoite vapaasti valittavissa Laasti tai liima 0-0 mm Tarvittaessa mattotasoite >80 mm Teräsbetonilaatta, massa > 90 kg/m² Valusuoja (suodatinkangas) 6 >0 mm Joustava kerros, dynaaminen jäykkyys 0MN/m³ mm Tarvittaessa tasoite tai tasauskerros (esim. kuivaa hiekkaa) mm Kantava rakenne, ontelolaatta O7 tai O rakennepiirustuksen mukaan. Massa saumattuna > 80 kg/m² 9 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP0.DWG

6 ONTELOLAATTAVÄLIPOHJA O7, O KELLUVA LATTIARAKENNE VP Lattiapinnoite vapaasti valittavissa Laasti tai liima tai parketinalusmateriaali -60 mm Pumpattava tasoite A) n.0kg/m² tai B) n.00kg/m² (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Valusuoja (suodatinkangas) > 0 mm Joustava kerros, dynaaminen jäykkyys A) MN/m³ tai B) -0MN/m³ 6 Tarvittaessa tasoite tai tasauskerros (esim. kuivaa hiekkaa) mm Kantava rakenne, ontelolaatta O7 tai O rakennepiirustuksen mukaan. Massa saumattuna > 80 kg/m² 8 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP0.DWG

7 ONTELOLAATTAVÄLIPOHJA O7, O KELLUVA LATTIARAKENNE VP Lattiapinnoite vapaasti valittavissa Laasti tai liima tai parketinalusmateriaali 8- mm Kelluva levylattia massa > kg/m² (Gyproc-lattialevy GL mm kpl, Lattia-Wilhelmi lastulevy mm, sementtikuitulevy Pyrok 8 mm tai vastaava tuotteen äänitekniset ominaisuude osoitettava erikseen) > 0 mm Joustava kerros, dynaaminen jäykkyys MN/m³ 0-0 mm tarvittaessa mm Kantava rakenne, ontelolaatta O7 tai O rakennepiirustuksen mukaan. Massa saumattuna > 80 kg/m². 7 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP06.DWG

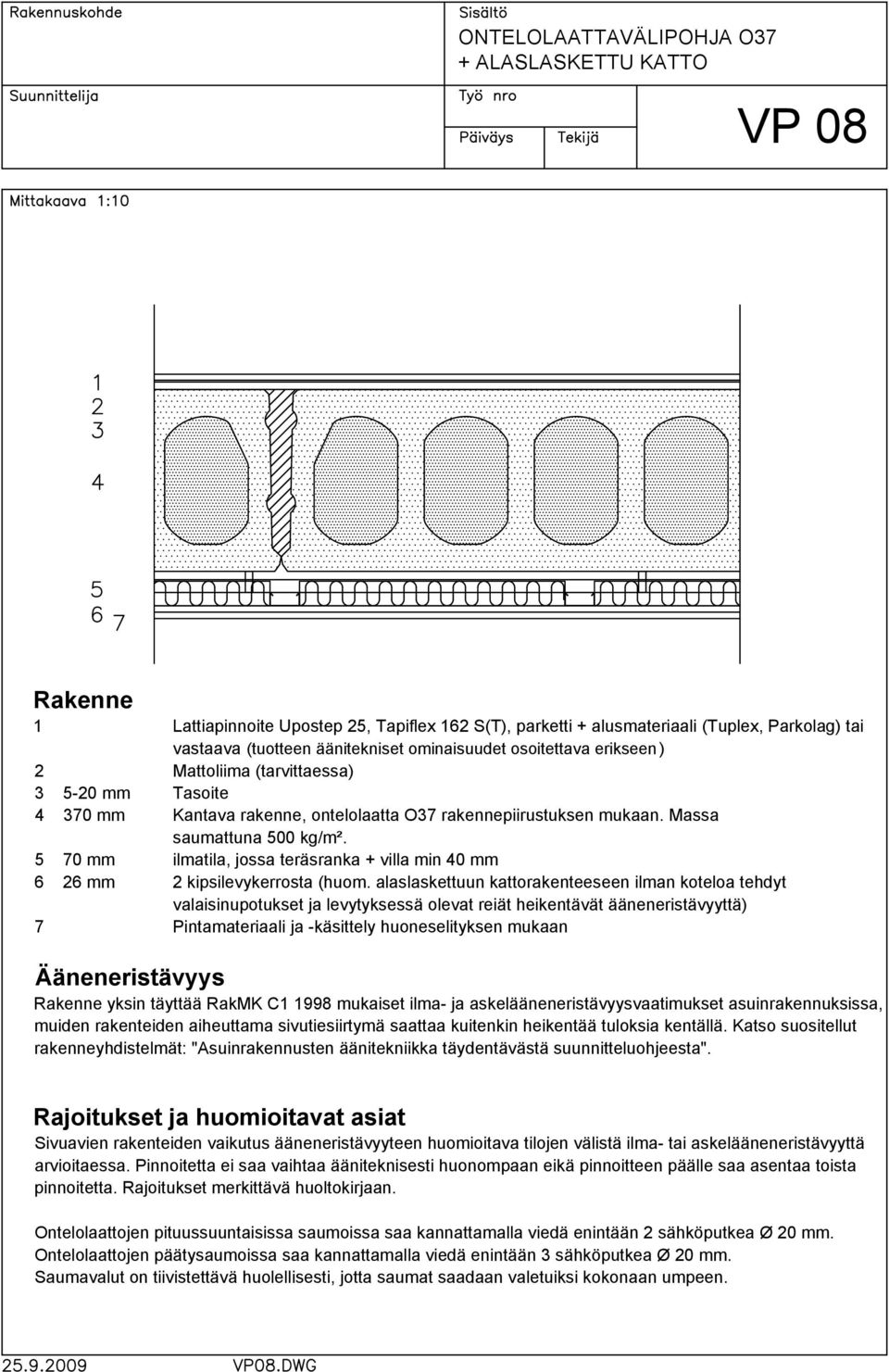

8 ONTELOLAATTAVÄLIPOHJA O7, O + ALASLASKETTU KATTO VP Lattiapinnoite Upostep, Tapiflex 6 S(T) tai parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Mattoliima (tarvittaessa) -0 mm 6-0 mm Kantava rakenne, ontelolaatta O7 tai O rakennepiirustuksen mukaan. Massa saumattuna > 80 kg/m² 0 mm Puusoirot tai teräsranka (k 600) + mineraalivilla 6 mm Gyproc AP akustinen jousiranka k 00, kiinnitys vain rei'istä 7-6 mm - kipsilevykerrosta (huom. alaslaskettuun kattorakenteeseen ilman koteloa tehdyt valaisinupotukset ja levytyksessä olevat reiät heikentävät ääneneristävyyttä) 8 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan. Vaihtoehtoisesti rakennekerrokset: puusoirot + mineraalivilla 0mm ja akustinen jousiranka mm, voidaan korvata teräsrangalla 70mm ja mineraalivillalla 0mm. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP07.DWG

9 ONTELOLAATTAVÄLIPOHJA O7 + ALASLASKETTU KATTO VP Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen ) Mattoliima (tarvittaessa) -0 mm 70 mm Kantava rakenne, ontelolaatta O7 rakennepiirustuksen mukaan. Massa saumattuna 00 kg/m². 70 mm ilmatila, jossa teräsranka + villa min 0 mm 6 6 mm kipsilevykerrosta (huom. alaslaskettuun kattorakenteeseen ilman koteloa tehdyt valaisinupotukset ja levytyksessä olevat reiät heikentävät ääneneristävyyttä) 7 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm VP08.DWG

10 ASENNUSLATTIA / ONTELOLAATTARAKENNE VP 09 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Mattoliima (tarvittaessa) mm Asennuslattia esim. Granab-, Rannila-, DEBEL 000 -lattiajärjestelmä (askelääntä vaimentava kokonaisuus) 00 mm Kantava rakenne, ontelolaatta O0 rakennepiirustuksen mukaan. Massa saumattuna 60 kg/m² Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Välitilaan asennettava mineraalivillakerros parantaa ilmaääneneristävyyttä ja alentaa ylätilaan syntyvää kopinaääntä VP09.DWG

11 BETONILIITTOLAATTARAKENNE 0 MM TASOITE VP 0 6 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen ) Mattoliima (tarvittaessa) Mattotasoite >70 mm Liittorakenne, paikalla valettu teräsbetonilaatta 00/70 mm PAREL-liittolaatta LL00 (ansaaton, uritettu) tai 70 mm PAREL-liittolaatta KL70 (ansaallinen) tai vastaava 6 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan VP0.DWG

12 MASSIIVIBETONILAATTA VP 6 Lattiapinnoite Upostep, Tapiflex 6 S(T), parketti + alusmateriaali (Tuplex, Parkolag) tai vastaava (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Mattoliima (tarvittaessa) Tarvittaessa mattotasoite > 00 mm Paikalla valettu teräsbetonilaatta Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Pinnoitetta ei saa vaihtaa ääniteknisesti huonompaan eikä pinnoitteen päälle saa asentaa toista pinnoitetta. Rajoitukset merkittävä huoltokirjaan VP.DWG

13 MASSIIVIBETONILAATTA KELLUVA LATTIARAKENNE VP Lattiapinnoite vapaasti valittavissa Laasti tai liima tai parketinalusmateriaali Tarvittaessa mattotasoite > 80 mm Paikallavalettava teräsbetonilaatta > 90 kg/m² Valusuoja (suodatinkangas) 6 > 0 mm Joustava kerros, dynaaminen jäykkyys 0MN/m³ 7 > 0 mm Paikalla valettu teräsbetonilaatta 8 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä VP.DWG

14 MASSIIVIBETONILAATTA KELLUVA LATTIARAKENNE VP Lattiapinnoite vapaasti valittavissa Laasti tai liima tai parketinalusmateriaali -60 mm Pumpattava tasoite A) n.0kg/m² tai B) n.00kg/m² (tuotteen äänitekniset ominaisuudet osoitettava erikseen) Valusuoja (suodatinkangas) > 0 mm Joustava kerros, dynaaminen jäykkyys A) MN/m³ tai B) -0MN/m³ 6 tarvittaessa 7 > 0 mm Paikalla valettu teräsbetonilaatta 8 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä VP.DWG

15 MASSIIVIBETONILAATTA KELLUVA LATTIARAKENNE VP 6 7 Lattiapinnoite vapaasti valittavissa Laasti tai liima tai parketinalusmateriaali > 8- mm Kelluva levylattia massa > kg/m² (Gyproc-lattialevy GL mm kpl, Lattia-Wilhelmi lastulevy mm, sementtikuitulevy Pyrok 8 mm tai vastaava tuotteen äänitekniset ominaisuude osoitettava erikseen) > 0 mm Joustava kerros, dynaaminen jäykkyys MN/m³ tarvittaessa 6 > 0 mm Paikalla valettu teräsbetonilaatta 7 Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä VP.DWG

16 ONTELOLAATTAVÄLIPOHJA O LAUTAPARKETTI JA ALUSMATERIAALI VP Lattiapinnoite lautaparketti tai laminaatti 6 mm Parketinalusmateriaali huokoinen kuitulevy Silencio, Silencio Thermo tai vastaava tuotteen ääniteknise ominaisuude osoitettava erikseen) -0 mm 70 mm Kantava rakenne, ontelolaatta O7 rakennepiirustuksen mukaan. Massa saumattuna 00 kg/m². Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Ontelolaattojen pituussuuntaisissa saumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Ontelolaattojen päätysaumoissa saa kannattamalla viedä enintään sähköputkea Ø 0 mm. Välipohjan lävistävät lämpöpatterien putkitusten reiät on tiivistettävä kitillä molemmilta puolilta VP.DWG

17 MASSIIVIBETONILAATTA LAUTAPARKETTI JA ALUSMATERIAALI VP 6 Lattiapinnoite lautaparketti Huokoinen kuitulevy Silencio 6 mm tai Silencio Thermo 6 mm, Ekofloor 0 mm, Ekopor colour 7 mm tai Tarkett db 6 mm Tarvittaessa mattotasoite > 00 mm Paikalla valettu teräsbetonilaatta Pintamateriaali ja -käsittely huoneselityksen mukaan yksin täyttää RakMK C 998 mukaiset ilma- ja askelääneneristävyysvaatimukset asuinrakennuksissa, arvioitaessa. Kelluvan pintarakenteen tulee olla täysin irti kaikista muista rakenteista ja talotekniikan asennuksista. Parempia ääneneristävyyksiä saavutetaan sivutiesiirtymän merkityksen ollessa vähäistä. Välipohjan lävistävät lämpöpatterien putkitusten reiät on tiivistettävä kittaamalla välipohjan molemmilta puolilta. Välipohjan lävistävät lämpöpatterien putkitukset heikentävät askelääneneristystä sivutiesiirtymän vuoksi. Putkitukset on suositeltavaa jakaa vaakasuunnassa kerroksittain. Lattiapinnoitetta ei saa vaihtaa ääniteknisesti huonompaan muovimattoon, mosaiikkiparkettiin, kivimateriaaliin tai muuhun tutkimattomaan rakenteeseen VP6.DWG
