MR101. Tuoterakennekuvaus. 30 TASAUSKERROS Tasaushiekka Suodatinkangas 120 g/m2

Koko: px
Aloita esitys sivulta:

Download "MR101. Tuoterakennekuvaus. 30 TASAUSKERROS Tasaushiekka Suodatinkangas 120 g/m2"

Transkriptio

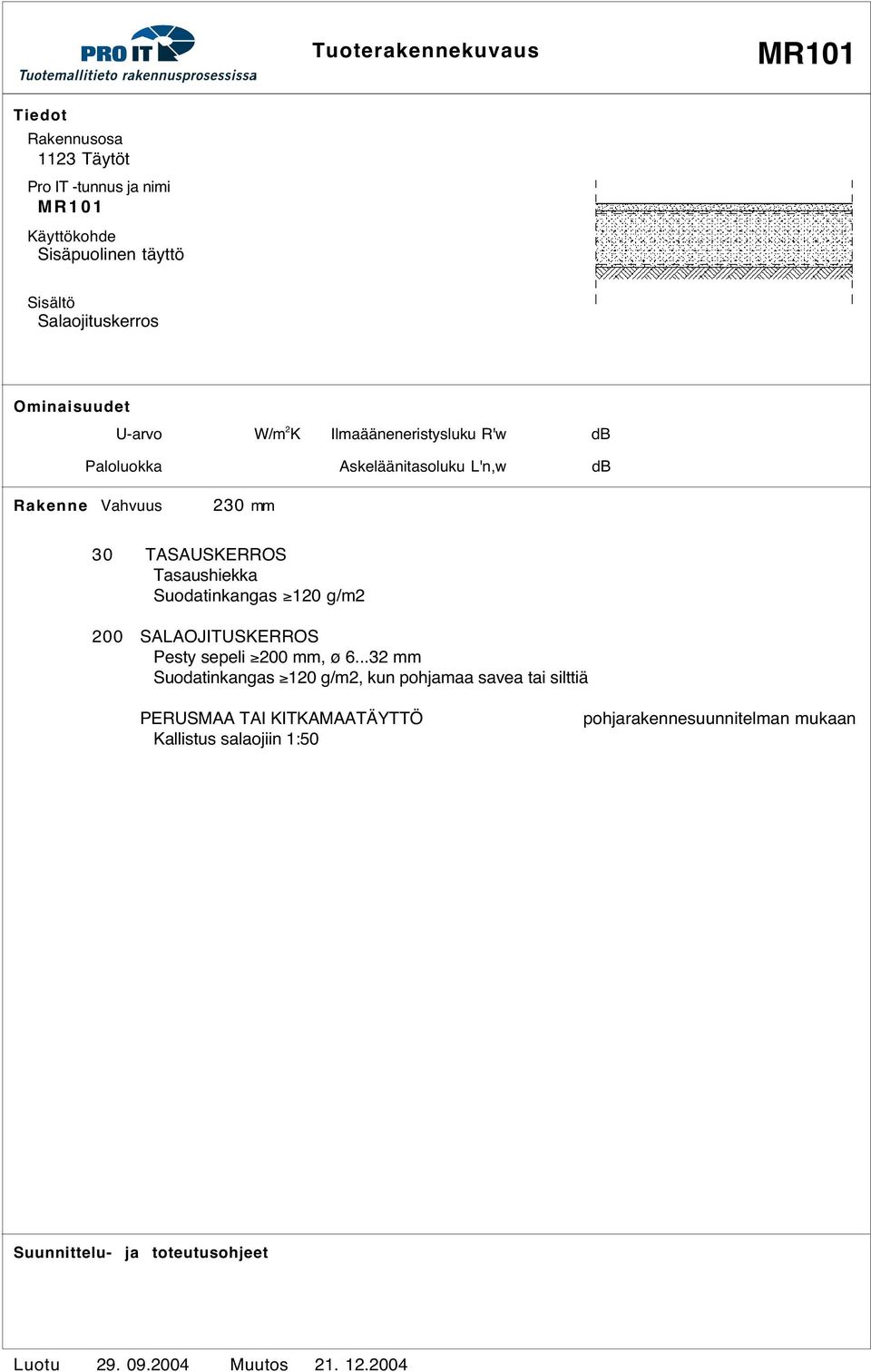

1 MR Täytöt MR101 Sisäpuolinen täyttö Salaojituskerros TASAUSKERROS Tasaushiekka Suodatinkangas 120 g/m2 200 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

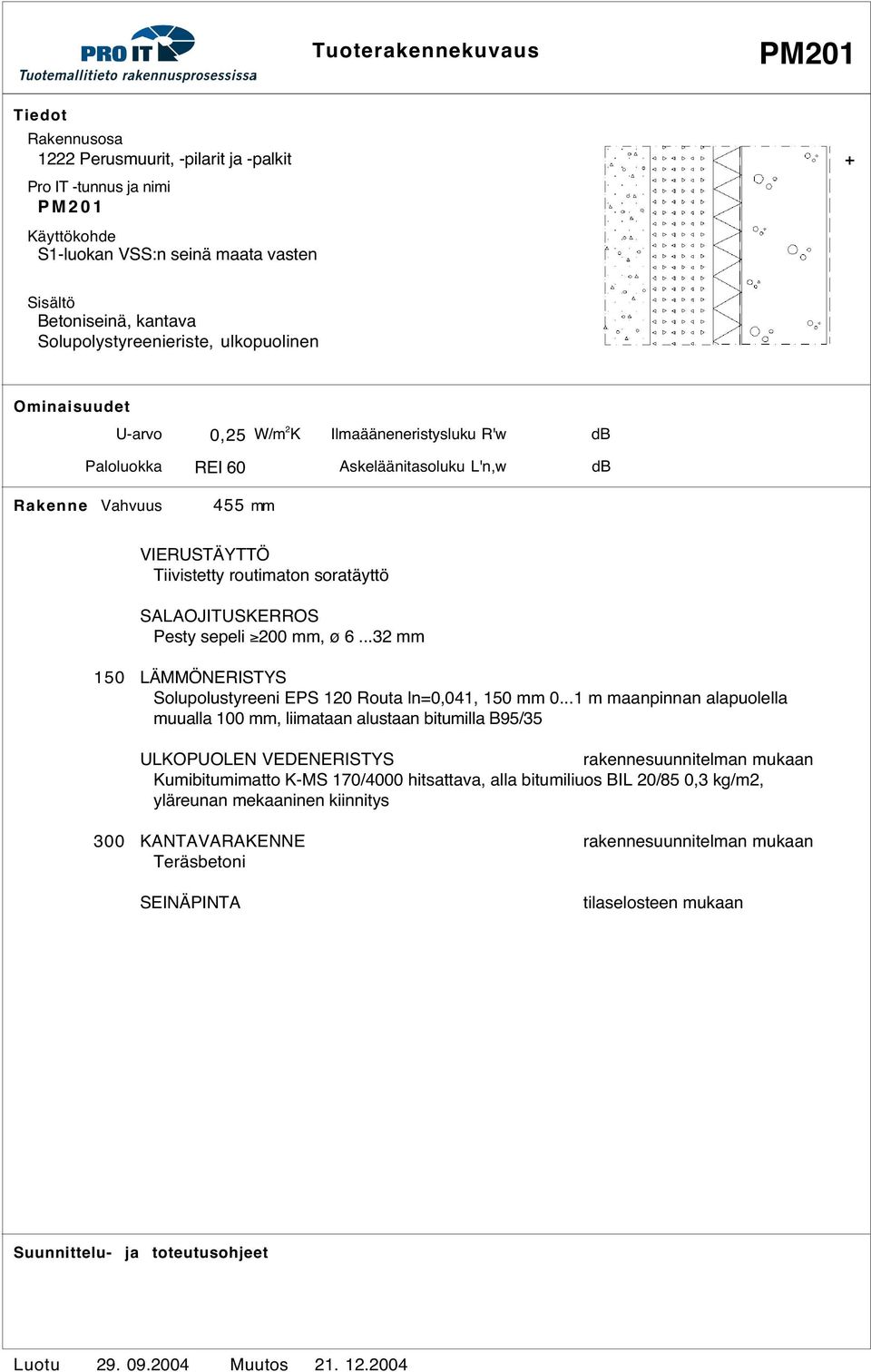

2 PM Perusmuurit, -pilarit ja -palkit PM201 S1-luokan VSS:n seinä maata vasten Betoniseinä, kantava Solupolystyreenieriste, ulkopuolinen 0,25 REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa ln=0,041, m maanpinnan alapuolella muualla 100, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys 300 KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

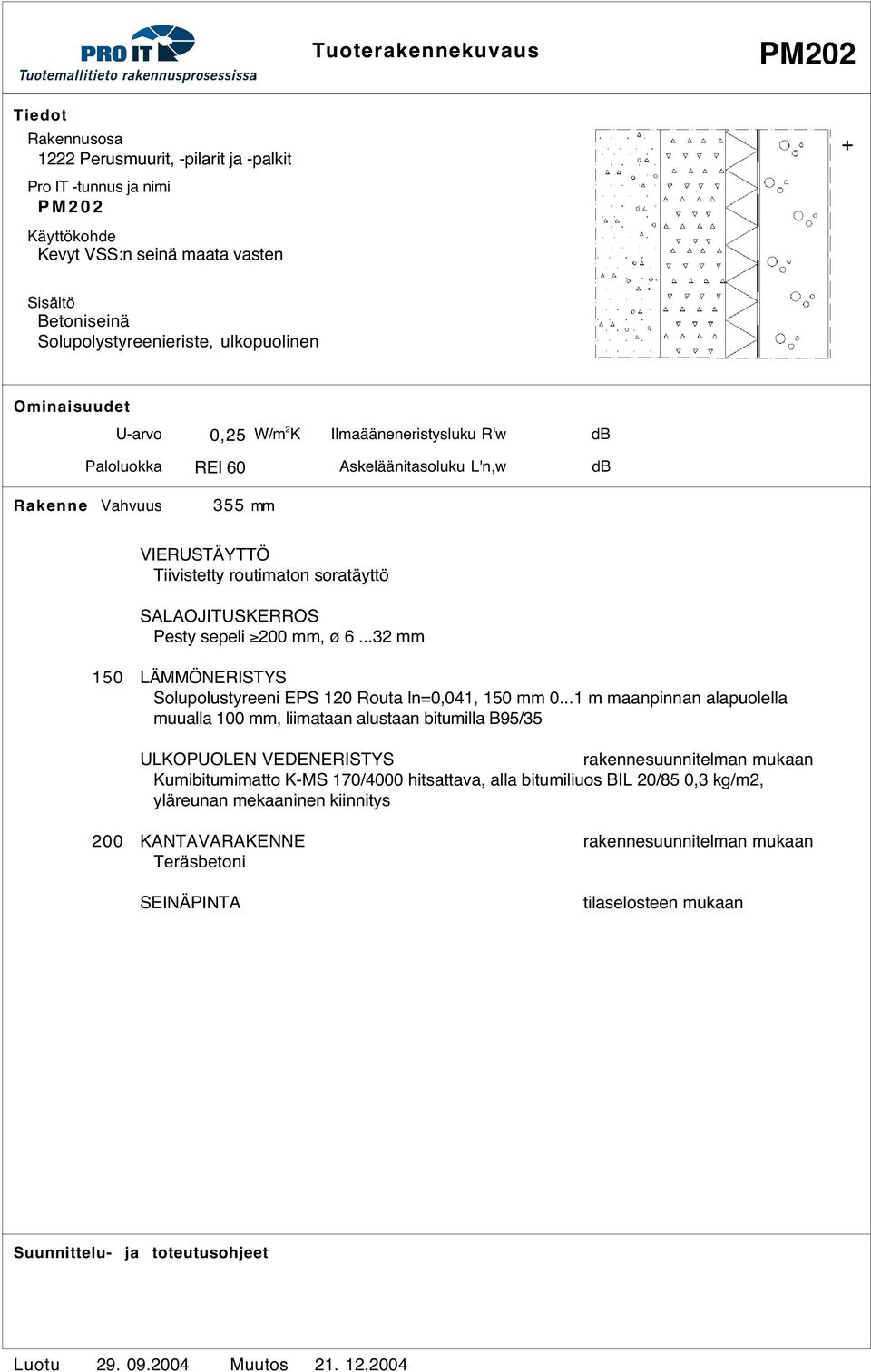

3 PM Perusmuurit, -pilarit ja -palkit PM202 Kevyt VSS:n seinä maata vasten Betoniseinä Solupolystyreenieriste, ulkopuolinen 0,25 REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa ln=0,041, m maanpinnan alapuolella muualla 100, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys 200 KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

4 PM Perusmuurit, -pilarit ja -palkit PM203 Kellarin seinä Betoniseinä Solupolystyreenieriste, ulkopuolinen 0,25 REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø LÄMMÖNERISTYS Solupolustyreeni EPS 120 Routa ln=0,041, m maanpinnan alapuolella muualla 100, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys 200 KANTAVA TAI RUNKORAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

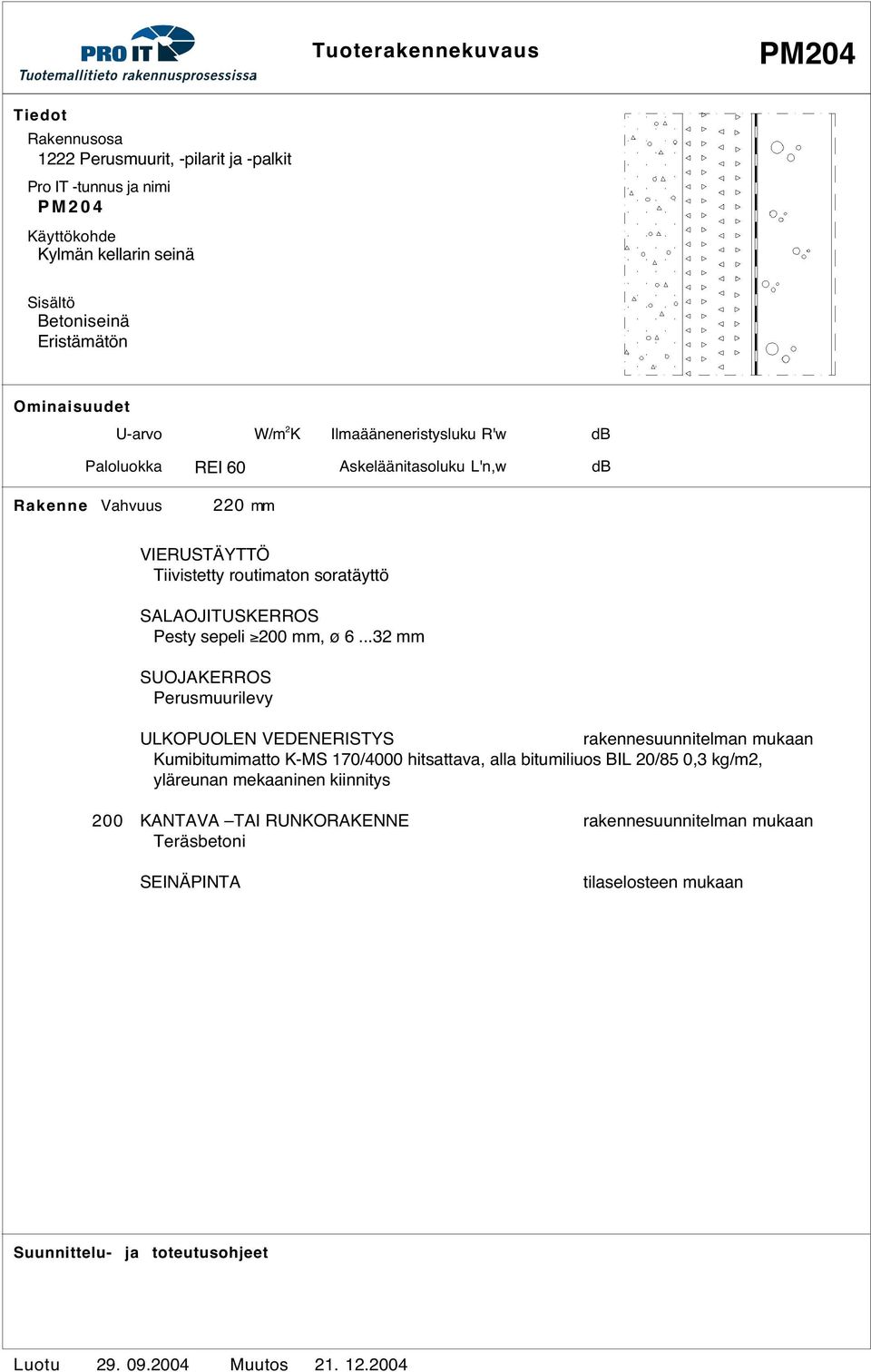

5 PM Perusmuurit, -pilarit ja -palkit PM204 Kylmän kellarin seinä Betoniseinä Eristämätön REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø SUOJAKERROS Perusmuurilevy ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys 200 KANTAVA TAI RUNKORAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

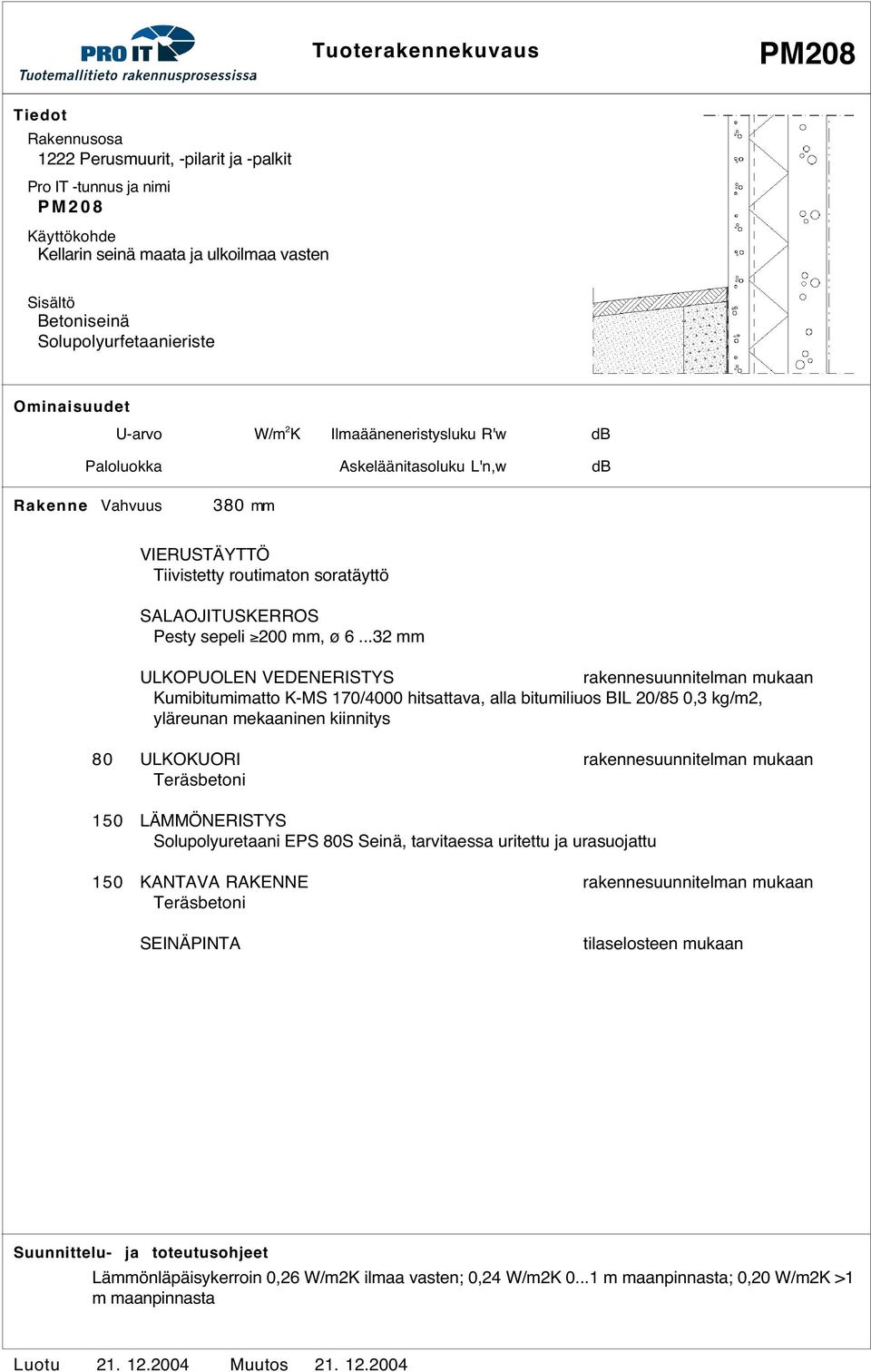

6 PM Perusmuurit, -pilarit ja -palkit PM208 Kellarin seinä maata ja ulkoilmaa vasten Betoniseinä Solupolyurfetaanieriste 380 VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys 80 ULKOKUORI rakennesuunnitelman mukaan Teräsbetoni 150 LÄMMÖNERISTYS Solupolyuretaani EPS 80S Seinä, tarvitaessa uritettu ja urasuojattu 150 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetoni Läönläpäisykerroin 0,26 W/m2K ilmaa vasten; 0,24 W/m2K m maanpinnasta; 0,20 W/m2K >1 m maanpinnasta Muutos

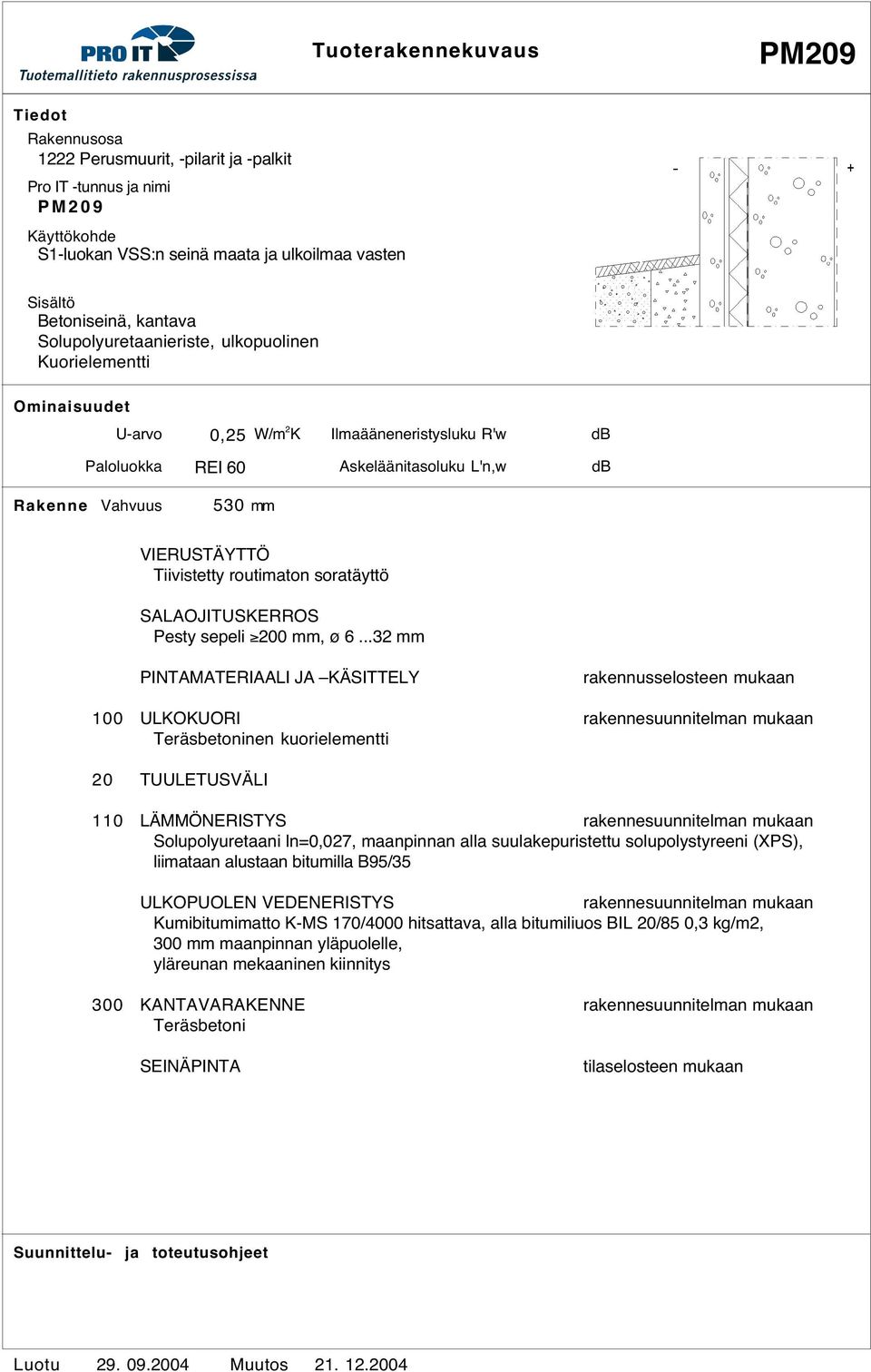

7 PM Perusmuurit, -pilarit ja -palkit PM209 S1-luokan VSS:n seinä maata ja ulkoilmaa vasten Betoniseinä, kantava Solupolyuretaanieriste, ulkopuolinen Kuorielementti 0,25 REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø PINTAMATERIAALI JA KÄSITTELY rakennusselosteen mukaan 100 ULKOKUORI rakennesuunnitelman mukaan Teräsbetoninen kuorielementti 20 TUULETUSVÄLI 110 LÄMMÖNERISTYS rakennesuunnitelman mukaan Solupolyuretaani ln=0,027, maanpinnan alla suulakepuristettu solupolystyreeni (XPS), liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, 300 maanpinnan yläpuolelle, yläreunan mekaaninen kiinnitys 300 KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

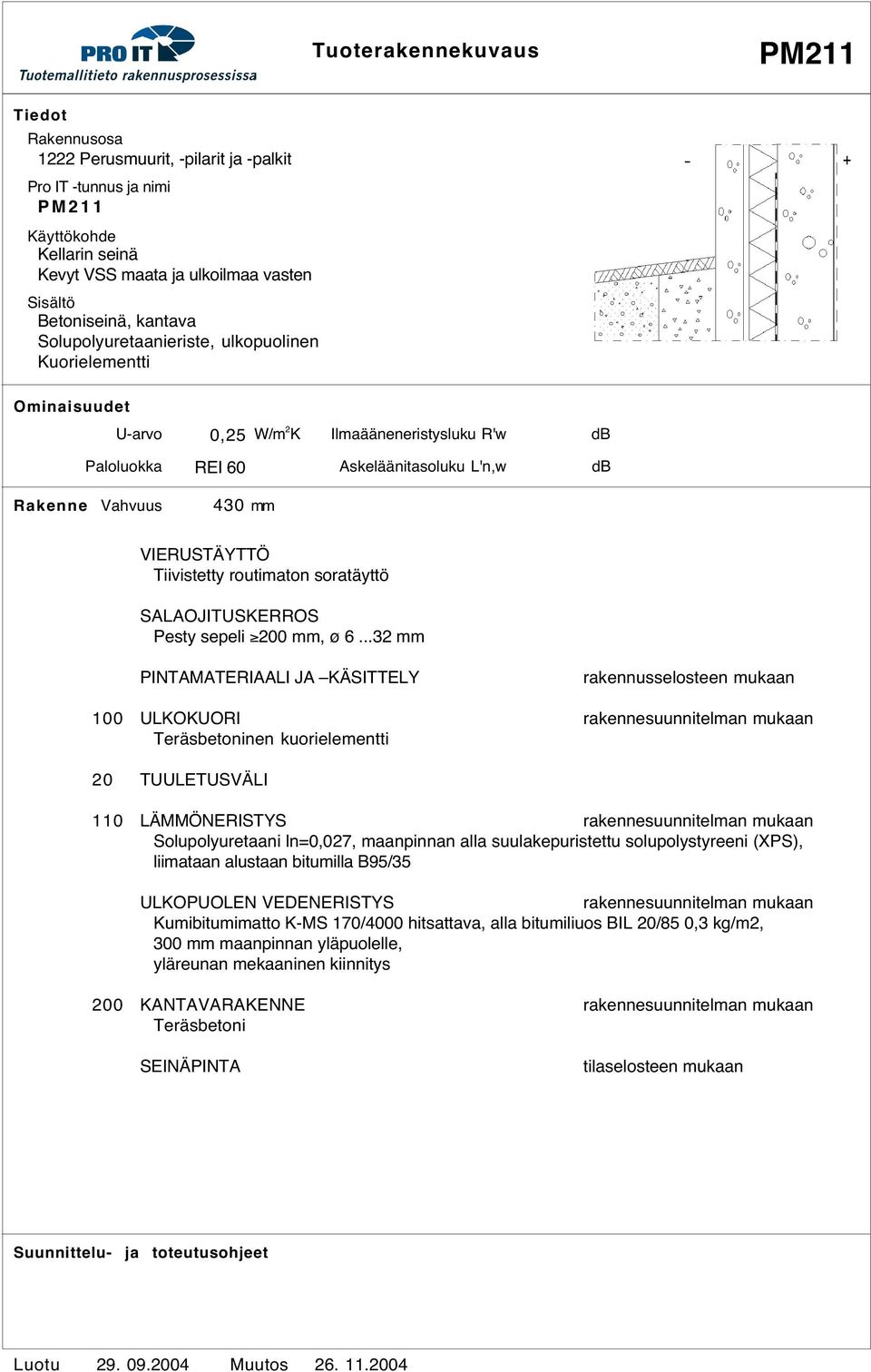

8 PM Perusmuurit, -pilarit ja -palkit PM211 Kellarin seinä Kevyt VSS maata ja ulkoilmaa vasten Betoniseinä, kantava Solupolyuretaanieriste, ulkopuolinen Kuorielementti 0,25 REI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø PINTAMATERIAALI JA KÄSITTELY rakennusselosteen mukaan 100 ULKOKUORI rakennesuunnitelman mukaan Teräsbetoninen kuorielementti 20 TUULETUSVÄLI 110 LÄMMÖNERISTYS rakennesuunnitelman mukaan Solupolyuretaani ln=0,027, maanpinnan alla suulakepuristettu solupolystyreeni (XPS), liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, 300 maanpinnan yläpuolelle, yläreunan mekaaninen kiinnitys 200 KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

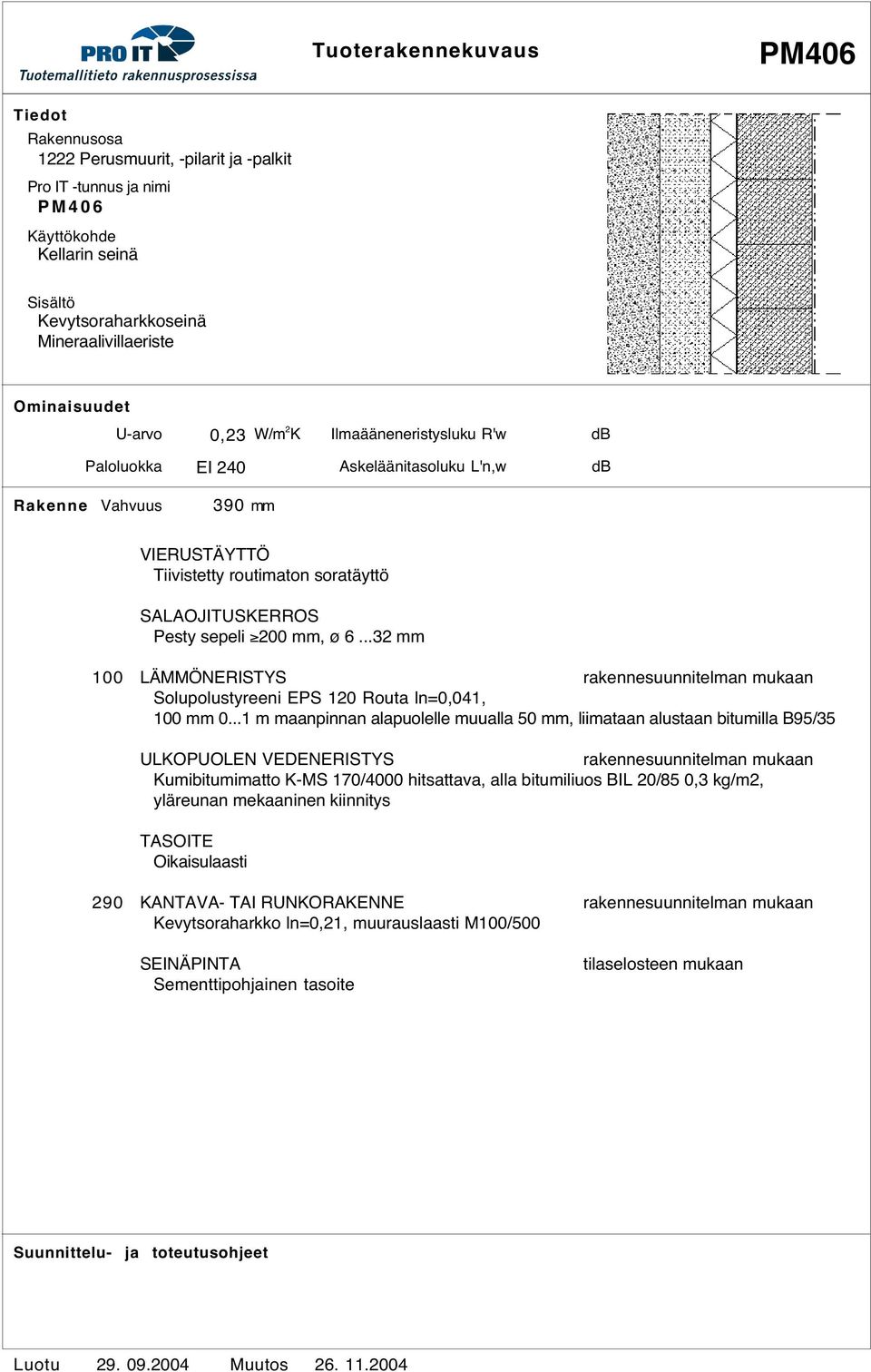

9 PM Perusmuurit, -pilarit ja -palkit PM406 Kellarin seinä Kevytsoraharkkoseinä Mineraalivillaeriste 0,23 EI VIERUSTÄYTTÖ Tiivistetty routimaton soratäyttö SALAOJITUSKERROS Pesty sepeli 200, ø LÄMMÖNERISTYS rakennesuunnitelman mukaan Solupolustyreeni EPS 120 Routa ln=0,041, m maanpinnan alapuolelle muualla 50, liimataan alustaan bitumilla B95/35 ULKOPUOLEN VEDENERISTYS rakennesuunnitelman mukaan Kumibitumimatto K-MS 170/4000 hitsattava, alla bitumiliuos BIL 20/85 0,3 kg/m2, yläreunan mekaaninen kiinnitys TASOITE Oikaisulaasti 290 KANTAVA- TAI RUNKORAKENNE rakennesuunnitelman mukaan Kevytsoraharkko ln=0,21, muurauslaasti M100/500 Sementtipohjainen tasoite Muutos

10 AP Alapohjat AP201 Varaston lattia, ei askeläänivaatimusta Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Tasoite 0,20 REI LATTIAPINTA Päällyste 20 Tasoite 265 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna 180 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

11 AP Alapohjat AP202 Huoneiston lattia Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Tasoite 0,20 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti 320 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 400 kg/m2 saumattuna 180 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

12 AP Alapohjat AP203 Huoneiston lattia Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni 0,20 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 75 PINTARAKENNE Pintabetoni BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna 180 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

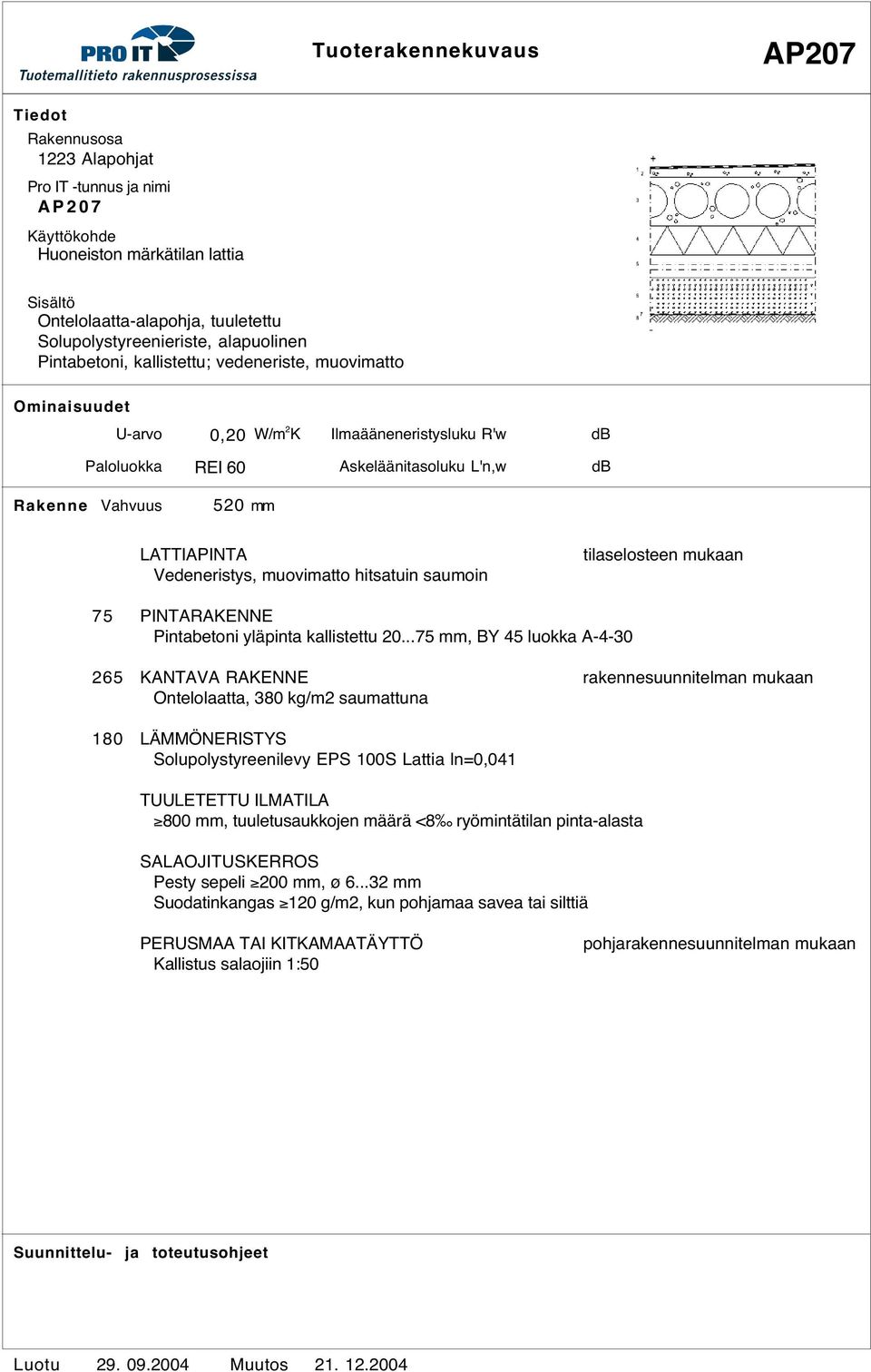

13 AP Alapohjat AP207 Huoneiston märkätilan lattia Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni, kallistettu; vedeneriste, muovimatto 0,20 REI LATTIAPINTA Vedeneristys, muovimatto hitsatuin saumoin 75 PINTARAKENNE Pintabetoni yläpinta kallistettu , BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna 180 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

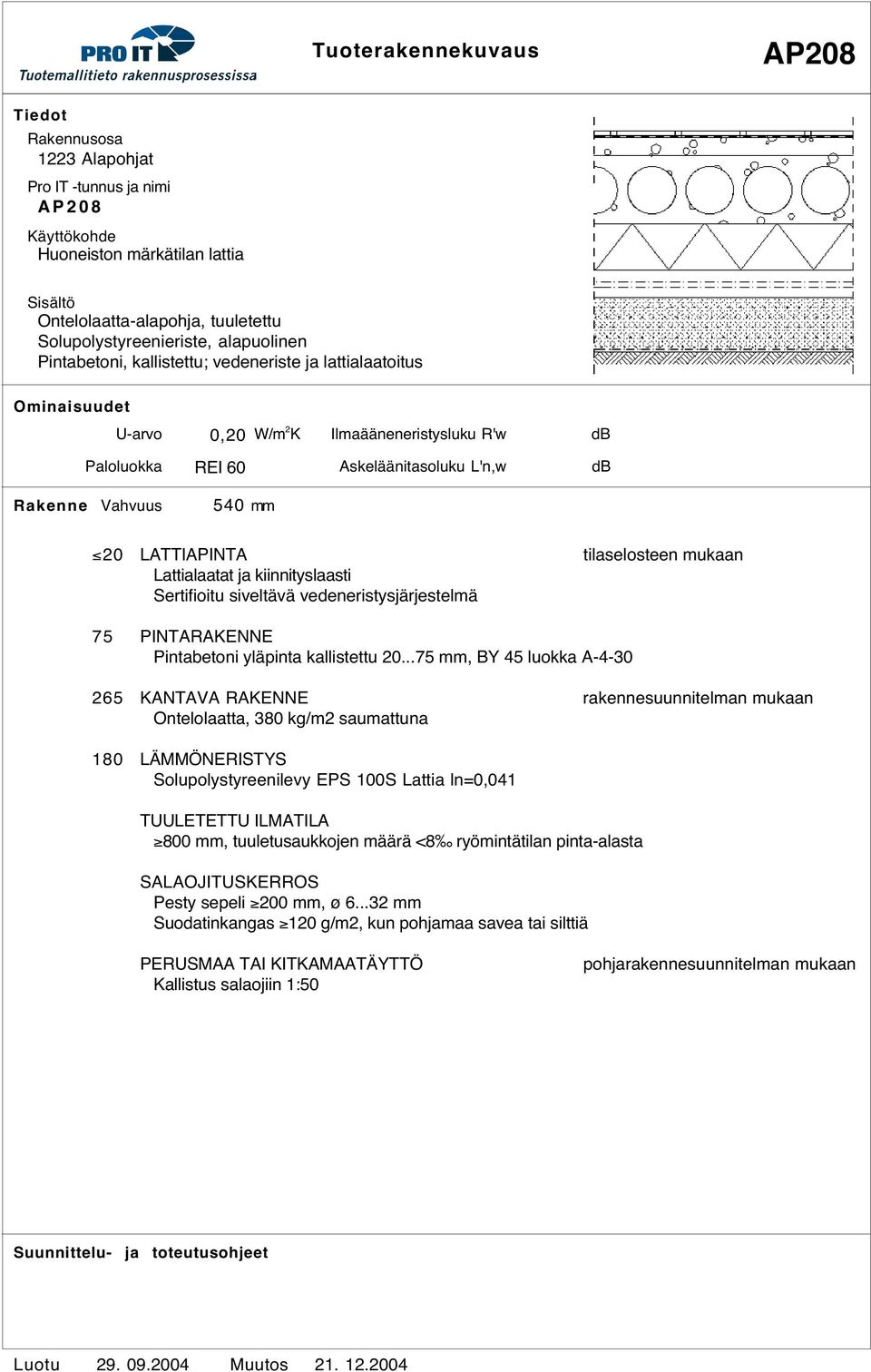

14 AP Alapohjat AP208 Huoneiston märkätilan lattia Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Pintabetoni, kallistettu; vedeneriste ja lattialaatoitus 0,20 REI LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 75 PINTARAKENNE Pintabetoni yläpinta kallistettu , BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna 180 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

15 AP Alapohjat AP211 S1-luokan VSS:n lattia Betonilaatta-alapohja, kantava, maanvastainen Solupolystyreenieriste, alapuolinen 0, LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 200 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta BY 45 luokka A LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia ln=0,041, 1 m reuna-alueella 150 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

16 AP Alapohjat AP221 Varaston lattia, ei askeläänivaatimusta Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia 0,20 REI LATTIAPINTA 90 PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 175 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

17 AP Alapohjat AP222 Varaston lattia, ei askeläänivaatimusta Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia 0,20 REI LATTIAPINTA 90 PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 175 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 400 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

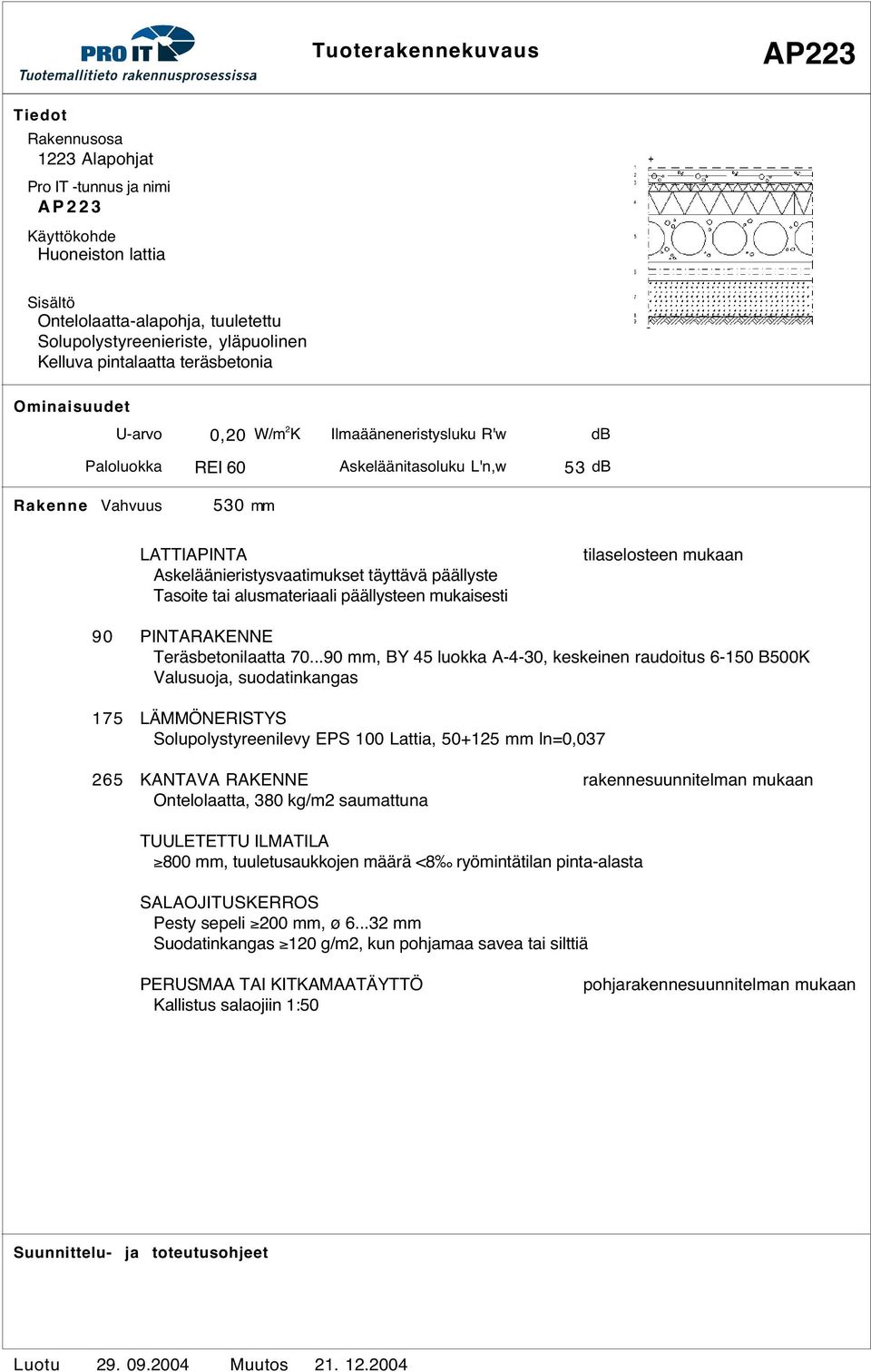

18 AP Alapohjat AP223 Huoneiston lattia Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia 0,20 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 90 PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 175 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

19 AP Alapohjat AP224 Huoneiston lattia, askeläänieristetty Ontelolaatta-alapohja, tuuletettu Solupolystyreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, askeläänieristetty 0,20 REI LATTIAPINTA Tasoite tai alusmateriaali päällysteen mukaisesti 90 PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti ln=0, LÄMMÖNERISTYS Solupolyuretaani EPS 100 Lattia ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

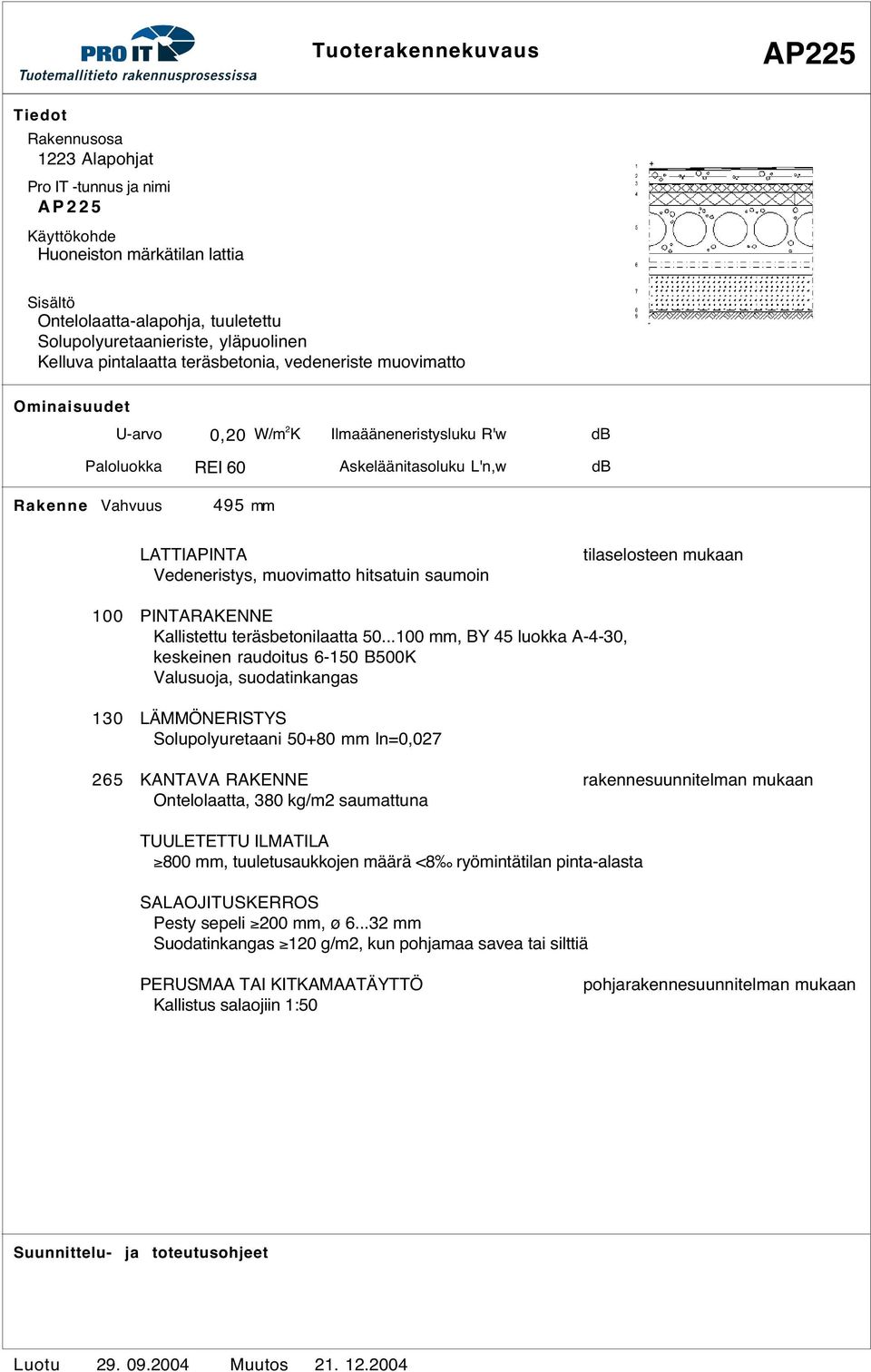

20 AP Alapohjat AP225 Huoneiston märkätilan lattia Ontelolaatta-alapohja, tuuletettu Solupolyuretaanieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, vedeneriste muovimatto 0,20 REI LATTIAPINTA Vedeneristys, muovimatto hitsatuin saumoin 100 PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 130 LÄMMÖNERISTYS Solupolyuretaani ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

21 AP Alapohjat AP226 Yleisen märkätilan lattia Ontelolaatta-alapohja, tuuletettu Solupolyuretaani- ja -styreenieriste, yläpuolinen Kelluva pintalaatta teräsbetonia, vedeneriste muovimatto 0,20 REI LATTIAPINTA Vedeneristys, muovimatto 100 PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti ln=0, LÄMMÖNERISTYS Solupolyuretaani, ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

22 AP Alapohjat AP228 Yleisen märkätilan lattia Ontelolaatta-alapohja, tuuletettu Solupolyuretaani- ja askeläänieriste, yläpuolinen Kelluva pintalaatta, vedeneriste ja lattialaatoitus 0,20 REI LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 100 PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti, ln=0, LÄMMÖNERISTYS Solupolyuretaani ln=0, KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

23 AP Alapohjat AP237 - Liittolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen 0,20 REI LATTIAPINTA 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Liittorakenne, paikallavalettu teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan Kuumasinkitty liittolevy 200 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

24 AP Alapohjat AP238 Märkätilan lattia Liittolaatta-alapohja, tuuletettu Solupolystyreenieriste, alapuolinen Vedeneriste ja lattialaatoitus 0,20 REI LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Liittorakenne, paikallavalettu teräsbetonilaatta yläpinta kallistettu, BY 45 luokka käyttötarkoituksen mukaan Kuumasinkitty liittolevy 200 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100S Lattia ln=0,041 TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

25 AP Alapohjat AP301 - Teräsorsi-alapohja, uumarei itetty, tuuletettu Mineraalivillaeriste Rakennuslevyt 0, LATTIAPINTA 30 PINTARAKENNE Kaksinkertainen lattiarakennuslevy (tai ympäripontattu rakennuslevy ) ILMAN- JA HÖYRYNSULKU Polyeteenimuovikalvo KANTAVA RAKENNE JA LÄMMÖNERISTYS rakennesuunnitelman mukaan Teräspoimulevy 20 ( ) Uumarei itetty teräsorsi 200 Mineraalivilla ln=0,041, 200 (200 U=0,20, 250 =0.16) 25 TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

26 AP Alapohjat AP302 - Teräsorsi-alapohja, tuuletettu Mineraalivillaeriste Rakennuslevyt 0, LATTIAPINTA 30 PINTARAKENNE Kaksinkertainen lattiarakennuslevy (tai ympäripontattu rakennuslevy ) ILMAN- JA HÖYRYNSULKU Polyeteenimuovikalvo KANTAVA RAKENNE JA LÄMMÖNERISTYS rakennesuunnitelman mukaan Teräspoimulevy 20 ( ) Teräsorsi 200 Mineraalivilla 200 ln=0,041 (200 U=0,20, 250 =0.16) 50 ORSI JA LÄMMÖNERISTE Kevytorsi 50 Mineraalivilla 50 ln=0, TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

27 AP Alapohjat AP303 Märkätilan lattia Teräsorsi-alapohja, tuuletettu Mineraalivillaeriste Pintabetoni, kallistettu, vedeneriste muovimatto 0, LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä 90 PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A KANTAVA RAKENNE JA LÄMMÖNERISTYS rakennesuunnitelman mukaan Teräspoimulevy 45 ( ) Teräsorsi 200 Mineraalivilla ln=0,041, 200 (200 U=0,20, 250 =0.16) 50 ORSI JA LÄMMÖNERISTYS Kevytorsi 50 Mineraalivilla ln=0,041, TUULENSUOJA Tuulensuojalevy TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

28 AP Alapohjat AP501 - Puupalkisto-alapohja, tuuletettu Rakennuslevyt Lautalattia 0, LATTIAPINTA 33 PINTARAKENNE Pontattu lattialauta KANTAVA RAKENNE JA LÄMMÖNERISTYS rakennesuunnitelman mukaan 18 Rakennuslevy, ympäripontattu havuvaneri (toimii höyrynsulkuna) 220 Lattiakannattajat 48x220 Mineraalivilla 195 ln=0,041 TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

29 AP Alapohjat AP521 - Puupalkisto-alapohja, tuuletettu Pintabetoni 0,15 REI LATTIAPINTA 60 PINTARAKENNE Teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan KANTAVA RAKENNE, LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri Lattiakannattajat 42x(147x147) Mineraalivilla ln=0,041 rakennesuunnitelman mukaan TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

30 AP Alapohjat AP522 Märkätilan lattia Puupalkisto-alapohja, tuuletettu Pintabetoni, kallistettu Vedeneriste ja lattialaatoitus 0,15 REI LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä PINTARAKENNE 90 Kallistettu teräsbetonilaatta , BY 45 luokka A Umpisoluinen polyeteenisolumuovi KANTAVA RAKENNE JA LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 294 Vaarnapalkit 42x(147x147) Mineraalivilla ln=0,041 rakennesuunnitelman mukaan TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

31 AP Alapohjat AP524 - Puupalkisto-alapohja, tuuletettu Pintabetoni, alapuolinen vedeneriste Lattialaatoitus LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti 90 PINTARAKENNE Kallistettu teräsbetonilaatta , BY 45 luokka A-4-30 VEDENERISTYS Kaksinkertainen bitumikermi KANTAVA RAKENNE JA LÄMMÖNERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 294 Vaarnapalkit 42x(147x147) Mineraalivilla ln=0,041 rakennesuunnitelman mukaan TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

32 AP Alapohjat AP563 - Puupalkisto-alapohja, tuuletettu Askelääneneriste Kelluva pintalevytys 0, LATTIAPINTA 30 PINTARAKENNE Kaksinkertainen lattiarakennuslevy 30 ÄÄNENERISTYS Askelääneneristyslevy ln=0,041 KANTAVA RAKENNE JA LÄMMÖNERISTYS rakennesuunnitelman mukaan 18 Rakennuslevy, ympäripontattu havuvaneri (toimii höyrynsulkuna) 294 Vaarnapalkit 42x(147x147) Mineraalivilla ln=0,041 TUULENSUOJA Tuulensuojalevy Harvalaudoitus x100, lattiakannattajien jaolla TUULETETTU ILMATILA 800, tuuletusaukkojen määrä <8 ryömintätilan pinta-alasta SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

33 ML Alapohjat ML201 S1-luokan VSS:n lattia Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen 0, LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 200 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta BY 45 luokka C LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia ln=0,041, 1 m reuna-alueella 150 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

34 ML Alapohjat ML251 Kylmän varaston tai katoksen lattia Betonilaatta-alapohja, maanvarainen Eristämätön 100 LATTIAPINTA 100 KANTAVA RAKENNE Teräsbetonilaatta BY 45 luokka B-4-35 rakennesuunnitelman mukaan TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ pohjarakennesuunnitelman mukaan Kallistus salaojiin 1:50 Routimaton perusmaa (jos perusmaa on routivaa, niin routasuojaus rakenne- ja pohjarakennesuunnitelmien mukaan) Muutos

35 ML Alapohjat ML252 Kylmän pysäköintitilan lattia Betonilaatta-alapohja, maanvarainen Eristämätön 100 LATTIAPINTA Vesihöyryä ja rakennekosteutta läpäisevä 100 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta BY 45 luokka C-2-40, nestetytetty tai imubetoni TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ pohjarakennesuunnitelman mukaan Kallistus salaojiin 1:50 Routimaton perusmaa (jos perusmaa on routivaa, niin routasuojaus rakenne- ja pohjarakennesuunnitelmien mukaan) Muutos

36 ML Alapohjat ML255 Huoneiston lattia Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen 0, LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 80 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas 150 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0,041 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

37 ML Alapohjat ML258 Huoneiston märkätilan lattia Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste, muovimatto 0, LATTIAPINTA Vedeneristys, muovimatto hitsatuin saumoin 80 KANTAVA RAKENNE rakennesuunnitelman mukaan Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas 150 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0,041 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

38 ML Alapohjat ML260 Huoneiston märkätilan lattia Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste, lattialaatoitus 0, LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu vedeneristysjärjestelmä 60 KANTAVA RAKENNE rakennesuunnitelman mukaan Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas 150 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0,041 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

39 ML Alapohjat ML261 Yleisen märkätilan lattia Betonilaatta-alapohja, maanvarainen Solupolystyreenieriste, alapuolinen Vedeneriste ja lattialaatoitus 0, LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu vedeneristysjärjestelmä 80 KANTAVA RAKENNE rakennesuunnitelman mukaan Kallistettu teräsbetonilaatta BY 45 luokka A-4-30 keskeinen raudoitus B500K Valusuoja, suodatinkangas 150 LÄMMÖNERISTYS Solupolystyreenilevy EPS 100 Lattia, ln=0,041 TASAUSKERROS Tasaushiekka 30 Suodatinkangas 120 g/m2 SALAOJITUSKERROS Pesty sepeli 200, ø Suodatinkangas 120 g/m2, kun pohjamaa savea tai silttiä PERUSMAA TAI KITKAMAATÄYTTÖ Kallistus salaojiin 1:50 pohjarakennesuunnitelman mukaan Muutos

40 VSK Kantavat seinät VSK201 - Betoniseinä, kantava 52 REI KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetoni

41 VSK Kantavat seinät VSK202 Huoneistojen välinen seinä Betoniseinä, kantava 55 REI KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetoni

42 VSK Kantavat seinät VSK203 Huoneiston seinä porrashuonetta ja hissikuilua vasten Betoniseinä, kantava 57 REI KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

43 VSK Kantavat seinät VSK204 S1-luokan VSS seinä sisätilaa vasten Betoniseinä, kantava 58 REI RUNKORAKENNE rakennesuunnitelman mukaan Teräsbetoni Muutos

44 VSK Kantavat seinät VSK207 Alustilan seinä huonetilaa vasten Betoniseinä, kantava Solupolystyreenieriste 0,25 55 REI LÄMMÖNERISTYS rakennesuunnitelman mukaan Solupolystyreeni EPS 60S Seinä ln=0,041 Kiinnitys kuumabitumiliimauksella 180 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetoni

45 VSK Kantavat seinät VSK209 Liikehuoneiston tai päiväkodin seinä asuntoa vasten Betoniseinä, kantava Mineraalivillaeriste Kipsilevyverhous, kaksinkertainen 60 REI PINTARAKENNE Kaksinkertainen kipsilevy, ulompi levy erikoiskova Akustinen eristys 70 RANKA JA ÄÄNENERISTYS rakennesuunnitelman mukaan Metalliranka R70 k 600, erillisranka irti teräsbetoniseinästä Mineraalivilla 50 ILMAVÄLI 180 KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni

46 VSK Kantavat seinät VSK211 Kiinteistön pesutilojen seinä asuinhuonetta vasten Betoniseinä, kantava Mineraalivillaeriste Tiiliverhous 60 REI KANTAVARAKENNE rakennesuunnitelman mukaan Teräsbetoni 50 LÄMMÖN- TAI ÄÄNENERISTYS Mineraalivilla ln=0, ILMAVÄLI 130 MUURAUS Kalkkihiekkatiilimuuraus ja saumaus

47 VP Välipohjat VP201 Huoneiston lattia Massiivilaattavälipohja Muovimatto tai lautaparketti LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE

48 VP Välipohjat VP202 Huoneiston lattia Massiivilaattavälipohja Muovimatto tai lautaparketti LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 300 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

49 VP Välipohjat VP203 Huoneiston märkätilan lattia Massiivilaattavälipohja Vedeneriste, muovimatto LATTIAPINTA Vedeneristys, muovimatto 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

50 VP Välipohjat VP204 Huoneiston märkätilan lattia Massiivilaattavälipohja Vedeneriste, muovimatto LATTIAPINTA Vedeneristys, muovimatto 300 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

51 VP Välipohjat VP205 Huoneiston märkätilan lattia Massiivilaattavälipohja Vedeneriste Lattialaatoitus LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 260 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

52 VP Välipohjat VP206 Huoneiston märkätilan lattia Massiivilaattavälipohja Vedeneriste Lattialaatoitus LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 290 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, yläpinta kallistettu, BY 45 luokka A-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

53 VP Välipohjat VP207 Kerros- tai lepotaso Massiivilaattavälipohja Mineraalivillaverhous, alapuolinen Joustava tuenta LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 200 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 luokka A-4 50 SISÄKATTOPINTA Pinnoitettu mineraalivillalevy Muutos

54 VP Välipohjat VP208 Huoneiston lattia Liittolaatta Tasoite Muovimatto tai lautaparketti 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Liittorakenne, paikallavalettu teräsbetonilaatta BY 45 luokka käyttötarkoituksen mukaan. Kuumasinkitty liittolevy SISÄKATTOPINTA TAI -RAKENNE Muutos

55 VP Välipohjat VP209 Huoneiston märkätilan lattia Liittolaatta Vedeneriste Lattialaatoitus 55 REI LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 260 KANTAVA RAKENNE rakennesuunnitelman mukaan Liittorakenne, paikallavalettu teräsbetonilaatta yläpinta kallistettu, BY 45 luokka A-4-30 Kuumasinkitty liittolevy SISÄKATTORAKENNE 100 Ilmaväli 97 Koolaus, puukoolaus k 600 Ilman- ja höyrynsulku, polyeteenimuovikalvo Verhouksen aluslaudat 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA Muutos

56 VP Välipohjat VP210 Asuinhuoneisto päiväkotia vasten Massiivilaattavälipohja Muovimatto tai lautaparketti Lisä-ääneneriste, alapuolinen 60 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 270 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 luokka A SISÄKATTORAKENNE 50 Ilmaväli 70 Ranka R70 k 600 Ääneneriste, mineraalivilla 26 Kaksinkertainen kipsilevy SISÄKATTOPINTA Muutos

57 VP Välipohjat VP211 - Massiivilaattavälipohja Askelääneneriste Kelluva pintalaatta teräsbetonia 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 80 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti 240 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 luokka B-4 SISÄKATTOPINTA TAI -RAKENNE Muutos

58 VP Välipohjat VP212 S1-luokan VSS:n yläpohja Massiivilaattavälipohja Täytekerros sepeliä, askelääneneriste Kelluva pintalaatta teräsbetonia LATTIAPINTA 80 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti 190 TÄYTE Pesty sepeli ø , kuivatusputkisto rakennesuunnitelman mukaan 300 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 SISÄKATTOPINTA TAI -RAKENNE

59 VP Välipohjat VP213 S1 luokan VSS:n yläpohja Massiivilaattavälipohja Korotuskerros solupolystyreeniä Kelluva pintalaatta teräsbetonia LATTIAPINTA 100 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 200 TÄYTE Solupolystyreenilevy EPS 100 Lattia KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta, BY 45 SISÄKATTOPINTA TAI -RAKENNE Muutos

60 VP Välipohjat VP219 Pysäköintitaso Massiivilaattavälipohja Vedenpitävä rakenne REI LATTIAPINTA Vesihöyryn läpäisevä päällyste 160 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräsbetonilaatta yläpinta kallistettu, BY 45 luokka C-2-40, teräshierto SISÄKATTOPINTA TAI -RAKENNE

61 VP Välipohjat VP223 Huoneiston lattia Ontelolaattavälipohja Tasoite 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite 20 päällysteen mukaisesti 320 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 400 kg/m2 saumattuna SISÄKATTOPINTA TAI -RAKENNE

62 VP Välipohjat VP224 Huoneiston lattia Ontelolaattavälipohja Tasoite 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti 370 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 510 kg/m2 saumattuna SISÄKATTOPINTA TAI -RAKENNE Muutos

63 VP Välipohjat VP225 Huoneiston lattia Ontelolaattavälipohja Pintabetoni 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 75 PINTARAKENNE Pintabetoni , BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna SISÄKATTOPINTA TAI -RAKENNE

64 VP Välipohjat VP228 Huoneiston lattia Ontelolaattavälipohja Askelääneneriste Kelluva pintalaatta teräsbetonia 60 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti 90 PINTARAKENNE Teräsbetonilaatta , BY 45 luokka A-4-30, keskeinen raudoitus B500K Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti 320 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 400 kg/m2 saumattuna SISÄKATTOPINTA TAI -RAKENNE

65 VP Välipohjat VP235 Arkadin katto Ontelolaattavälipohja Mineraalivillaeriste, alapuolinen Ripustettu alakattoverhous 0,14 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti 320 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 400 kg/m2 saumattuna 250 LÄMMÖNERISTE Kova mineraalivilla ln=0, TUULENSUOJA TYVEK-pintainen mineraalivilla ln=0,037 SISÄKATTOPINTA TAI -RAKENNE

66 VP Välipohjat VP236 Arkadin katto Ontelolaattavälipohja Mineraalivillaeriste, alapuolinen Ripustettu alakattoverhous 0,14 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti 370 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 510 kg/m2 saumattuna 250 LÄMMÖNERISTE Kova mineraalivilla ln=0, TUULENSUOJA TYVEK-pintainen mineraalivilla ln=0,037 SISÄKATTORAKENNE JA -PINTA Muutos

67 VP Välipohjat VP239 Asuinhuoneisto päiväkotia vasten Ontelolaattavälipohja Lisä-ääneneriste, alapuolinen 60 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti 370 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta SISÄKATTORAKENNE 50 Ilmaväli 70 Koolaus, puukoolaus 70x45 k 600 (tai teräsranka R70 k 600) Ääneneriste, mineraalivilla 26 Verhous, kaksinkertainen kipsilevy SISÄKATTOPINTA

68 VP Välipohjat VP242 Huoneistokohtainen märkätila Ontelolaattavälipohja Vedeneriste, muovimatto Pintabetoni, kallistettu 55 REI LATTIAPINTA Vedeneriste, muovimatto 90 PINTARAKENNE Pintabetoni yläpinta kallistettu BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Lovettu ontelolaatta (200/320) SISÄKATTOPINTA TAI -RAKENNE

69 VP Välipohjat VP243 Huoneistokohtainen märkätila Ontelolaattavälipohja Vedeneriste, muovimatto Pintabetoni, kallistettu 55 REI LATTIAPINTA Vedeneriste, muovimatto 130 PINTARAKENNE Pintabetoni yläpinta kallistettu BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Lovettu ontelolaatta (200/370) SISÄKATTOPINTA TAI -RAKENNE Muutos

70 VP Välipohjat VP244 Huoneistokohtainen märkätila Ontelolaattavälipohja Vedeneriste ja lattialaatoitus Pintabetoni, kallistettu 55 REI LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 90 PINTARAKENNE Pintabetoni yläpinta kallistettu , BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Lovettu ontelolaatta (200/320) SISÄKATTOPINTA TAI -RAKENNE

71 VP Välipohjat VP245 Huoneistokohtainen märkätila Ontelolaattavälipohja Vedeneriste ja lattialaatoitus Pintabetoni, kallistettu 55 REI LATTIAPINTA Lattialaatat ja kiinnityslaasti Sertifioitu siveltävä vedeneristysjärjestelmä 110 PINTARAKENNE Pintabetoni yläpinta kallistettu , BY 45 luokka A KANTAVA RAKENNE rakennesuunnitelman mukaan Lovettu ontelolaatta (200/370) SISÄKATTOPINTA TAI -RAKENNE Muutos

72 VP Välipohjat VP248 IV-konehuoneen lattia Ontelolaattavälipohja Vedeneriste Pintabetoni 55 REI LATTIAPINTA Vedeneriste, PU-elastomeeriruiskute 100 PINTARAKENNE Pintabetoni yläpinta kallistettu , BY 45 luokka A-4-30, keskeinen raudoitus B500K 265 KANTAVA RAKENNE rakennesuunnitelman mukaan Ontelolaatta, 380 kg/m2 saumattuna SISÄKATTOPINTA TAI -RAKENNE

73 VP Välipohjat VP301 - Teräsorsivälipohja Rakennuslevyt 268 LATTIAPINTA KANTAVA RAKENNE 30 Kaksinkertainen lattiarakennuslevy (tai ympäripontattu rakennuslevy ) 200 Teräsorsi rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100 ILMAN- JA HÖYRYNSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Metalliranka k Rakennuslevy SISÄKATTOPINTA

74 VP Välipohjat VP302 - Teräsorsivälipohja Teräspoimulevy ja rakennuslevyt 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE rakennesuunnitelman mukaan 30 Kaksinkertainen lattiarakennuslevy tai ympäripontattu rakennuslevy Teräspoimulevy 20 ( ) 250 Teräsorsi ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Akustinen jousiranka k Kaksinkertainen palonsuojalevy SISÄKATTOPINTA

75 VP Välipohjat VP303 - Teräsorsivälipohja Pintabetoni 59 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti KANTAVA RAKENNE rakennesuunnitelman mukaan 60 Teräsbetonilaatta , BY 45 luokka käyttötarkoituksen mukaan Teräspoimulevy 20 ( ) 200 Teräsorsi ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Akustinen jousiranka k Kaksinkertainen palonsuojalevy SISÄKATTOPINTA

76 VP Välipohjat VP304 Huoneistokohtainen märkätila Teräsorsivälipohja Pintabetoni Vedeneristys ja lattialaatoitus LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä 90 PINTARAKENNE Pintabetonilaatta yläpinta kallistettu , BY 45 luokka A-4-30 KANTAVA RAKENNE Teräspoimulevy 45 ( ) 200 Teräsorsi rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Metalliranka k Tuuletettu ilmaväli 25 Metalliranka k 400 Höyrynsulku, polyeteenimuovikalvo Metalliranka k Verhous, rakennuslevy SISÄKATTOPINTA

77 VP Välipohjat VP305 - Teräsorsivälipohja Askelääneneriste Kelluva pintalaatta teräsbetonia 59 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti PINTARAKENNE 60 Teräsbetonilaatta, BY 45 luokka käyttötarkoituksen mukaan Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti KANTAVA RAKENNE 20 Teräspoimulevy Teräsorsi rakennesuunnitelman mukaan ÄÄNENERISTYS Kova mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Akustinen jousiranka k Kaksinkertainen palonsuojalevy SISÄKATTOPINTA

78 VP Välipohjat VP306 Märkätilan lattia Teräsorsivälipohja Pintabetoni, kallistettu Vedeneriste ja lattialaatoitus 55 REI LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä 90 PINTARAKENNE Pintabetonilaatta yläpinta kallistettu , BY 45 luokka A-4-30 KANTAVA RAKENNE JA LÄMMÖNERISTYS Teräspoimulevy 45 ( ) 250 Teräsorsi Kova mineraalivilla 100 rakennesuunnitelman mukaan ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 25 Akustinen jousiranka k Kaksinkertainen palonsuojalevy 100 Tuuletettu ilmaväli 25 Metalliranka k 400 Höyrynsulku, polyeteenimuovikalvo Metalliranka k Verhous, rakennuslevy SISÄKATTOPINTA

79 VP Välipohjat VP307 - Teräsorsi-betoni liittolaatta välipohja Pintabetoni 60 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste 20 Tasoite päällysteen mukaisesti PINTARAKENNE 95 Pintabetoni, BY 45 luokka Kuumasinkitty liittolevy 43 ( ) 275 KANTAVA RAKENNE rakennesuunnitelman mukaan Teräspalkki C250, tärinäeristyslevy 8x25 Mineraalivilla 100 Teräsbetonilaatta 80, BY 45 SISÄKATTOPINTA TAI -RAKENNE Muutos

80 VP Välipohjat VP501 Huoneiston sisäinen Puupalkisto välipohja Rakennuslevyt 297 LATTIAPINTA KANTAVA RAKENNE 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Puukuitu- tai mineraalivillaeriste 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 44 Ristiinlaudoitus 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA

81 VP Välipohjat VP521 Huoneiston sisäinen Puupalkisto välipohja Pintabetoni 357 LATTIAPINTA 60 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka käyttötarkoituksen mukaan KANTAVA RAKENNE 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Puukuitu- tai mineraalivillaeriste 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 44 Ristiinlaudoitus 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA

82 VP Välipohjat VP522 Huoneiston sisäinen märkätila Puupalkisto välipohja Pintabetoni, kallistettu Vedeneriste ja lattialaatoitus LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti Tartuntasilta (tarvittaessa) Sertifioitu vedeneristysjärjestelmä 90 PINTARAKENNE Pintabetonilaatta yläpinta kallistettu , BY 45 luokka A-4-30 KANTAVA RAKENNE 18 Rakennuslevy, ympäripontattu havuvaneri 170 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Puukuitu- tai mineraalivillaeriste 100 Rakennuspaperi, kun puhallettu eriste SISÄKATTORAKENNE 22 Harvalauta 22x100 k Ilmaväli 97 Sisäkaton kannatuspuut k 600 Höyrynsulku, polyeteenimuovikalvo Kiinnityslaudat 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA

83 VP Välipohjat VP524 Huoneiston märkätilan lattia Puupalkisto välipohja Pintabetoni, kallistettu, alapuolinen vedeneriste Lattialaatoitus LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti 90 PINTARAKENNE Pintabetonilaatta yläpinta kallistettu , BY 45 luokka A-4-30 VEDENERISTYS Kaksinkertainen kumibitumikermi KANTAVA RAKENNE 18 Rakennuslevy, ympäripontattu havuvaneri 170 Lattiakannattajat rakennesuunnitelman mukaan rakennesuunnitelman mukaan ÄÄNENERISTYS Puukuitu- tai mineraalivillaeriste 100 Rakennuspaperi, kun puhallettu eriste SISÄKATTORAKENNE 22 Harvalauta 22x100 k Ilmaväli 97 Sisäkaton kannatuspuut k 600 Höyrynsulku, polyeteenimuovikalvo Kiinnityslaudat 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA

84 VP Välipohjat VP526 Huoneiston märkätilan lattia Puupalkisto välipohja Pintabetoni, kallistettu, alapuolinen vedeneriste Lattialaatoitus 55 REI LATTIAPINTA Laatoitus ja vedenkestävä kiinnityslaasti 90 PINTARAKENNE Pintabetonilaatta yläpinta kallistettu , BY 45 luokka A-4-30 VEDENERISTYS Kaksinkertainen kumibitumikermi KANTAVA RAKENNE 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 45 Poikittaiskoolaus k Kaksinkertainen palonsuojalevy 100 Ilmaväli 97 Sisäkaton kannatuspuut k 600 Höyrynsulku, polyeteenimuovikalvo Kiinnityslaudat 22x100 k Verhous, rakennuslevy SISÄKATTOPINTA

85 VP Välipohjat VP562 Huoneistojen välinen Puupalkisto välipohja Askelääneneriste Kelluva pintalaatta teräsbetonia 55 Enintään kaksi kerrosta REI LATTIAPINTA 60 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka käyttötarkoituksen mukaan Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti KANTAVA RAKENNE JA ÄÄNENERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 45 Poikittaiskoolaus k Akustinen jousiranka k Kaksinkertainen kipsilevy (palonsuojaus) SISÄKATTOPINTA Muutos

86 VP Välipohjat VP563 Huoneistojen välinen Puupalkisto välipohja Askelääneneriste Kelluva pintalaatta teräsbetonia 55 Enintään neljä kerrosta REI LATTIAPINTA 60 PINTARAKENNE Teräsbetonilaatta, BY 45 luokka käyttötarkoituksen mukaan Valusuoja, suodatinkangas 30 ÄÄNENERISTYS Askelääneneristyslevy lattiatyypin mukaisesti KANTAVA RAKENNE JA ÄÄNENERISTYS 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100, palamaton ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 45 Poikittaiskoolaus k Akustinen jousiranka k Kaksinkertainen palonsuojalevy SISÄKATTOPINTA

87 VP Välipohjat VP567 - Puupalkisto välipohja Liittorakenne Kelluva pintalevytys 55 REI LATTIAPINTA Askeläänieristysvaatimukset täyttävä päällyste Tasoite tai alusmateriaali päällysteen mukaisesti PINTARAKENNE rakennesuunnitelman mukaan 30 Kaksinkertainen lattiarakennuslevy tai ympäripontattu rakennuslevy Askelääneneristyslevy lattiatyypin mukaisesti KANTAVA RAKENNE 50 Liittorakenteinen teräsbetonilaatta 18 Rakennuslevy, ympäripontattu havuvaneri 220 Lattiakannattajat rakennesuunnitelman mukaan ÄÄNENERISTYS Mineraalivilla 100 ILMANSULKU Ilmansulkupaperi SISÄKATTORAKENNE 45 Poikittaiskoolaus k Akustinen jousiranka k Kaksinkertainen palonsuojalevy SISÄKATTOPINTA
