1 Semel M2 Touch Screen Taksimittari Käyttöohje Ohjelmistoversio M2.DFI.07780A

2 1. YLEISTÄ YLEISTÄ TIETOA KÄYTTÖOHJEEN LYHENTEET TT430 NÄYTTÖ NUMERONÄPPÄIMISTÖ KUVAKKEET JA PAINIKKEET PAINIKKEET IKONIT TAKSIMITTARIN TILAT, TOIMINNOT JA SYMBOLIT OFF-TILA OFF-Tila, Huoltoajo OFF-Tila, Yksityisajo OFF-Tila Menu Ajovuoron Aloitus VAPAA TILA Vapaa-tila toiminnot ja tilat Taksin Vapaavalon ohjaus manuaalisesti Tauko Taksa-ajon aktivointi Sopimusajo Reittiajo Ajoluokka Tilausnumero Maksun oikaisu Ajovuoron Lopetus Vapaa-Tila Menu VARATTU TILA Varattu-tila toiminnot ja tilat Taksaluokan muutos Varattu-tilassa Hold-tila Lisämaksut Ajoluokka Maksimihinta KASSA TILA Kassa-tila, toiminnot ja tilat Tippi Alennus Jaettu Maksu Ajoluokka Arvonlisävero [ALV] Hukka-ajo Kassa Tila Menu POIS PÄÄLTÄ TILA MAKSUTAPAHTUMAT KÄTEISMAKSU KORTTIMAKSAMINEN Korttimaksut M2 Basic ja M2 Extra laitekokoonpanoilla Korttimaksut M2 Basic Plus ja M2 Premium laitekokoonpanoilla YHTIÖLASKUTUS OMALASKUTUS KELA-KULJETUS JA LASKUTUS Kela-kuljetus ja -laskutus M2 Basic ja M2 Extra laitekokoonpanoilla Kela-kuljetus ja -laskutus M2 Basic Plus laitekokoonpanolla Kela-kuljetus ja -laskutus M2 Extra ja M2 Premium laitekokoonpanoilla Dokumentti nro FI ver. 13 M2 Käyttöohje TT / Semel Oy i

3 5. KIRJOITIN JA KUITIN TULOSTUS KUITIN TULOSTUS KUITIN TULOSTUKSEN OHITTAMINEN KUITIN KOPIO KUITIN KOPIO HISTORIASTA Kuitin tulostus kuittinumerolla Kuitin tulostus ilman kuittinumeroa Viimeiset 6 kuittia tulostus historiasta AIKA JA PÄIVÄMÄÄRÄ AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE KELLONAJAN ASETUS MUISTIREKISTERIT VUOROMUISTIT NÄYTÖLLE RAPORTIT Käynnissä olevan ajovuoron vuororaportti Vuororaportin tulostus ajovuoron päätyttyä Kuukausiraportit Vuosiraportit Viimeisen 48-tunnin raportti ja kuitit VIRANOMAISINFO JA -RAPORTIT POLIISIN TARKASTUSRAPORTTI MATKAVAKION TARKASTUSRAPORTTI MID TARKASTUSARVOT MID KOKONAISMUISTIEN SELAUS LIPPUPARAMETRIEN ASETUS LIPPUPARAMETRIT [ 600] LIPPUPARAMETRIT [ 601] EU VAATIMUSTENMUKAISUUSVAKUUTUS TEKNISET TIEDOT Dokumentti nro FI ver. 13 M2 Käyttöohje TT / Semel Oy ii

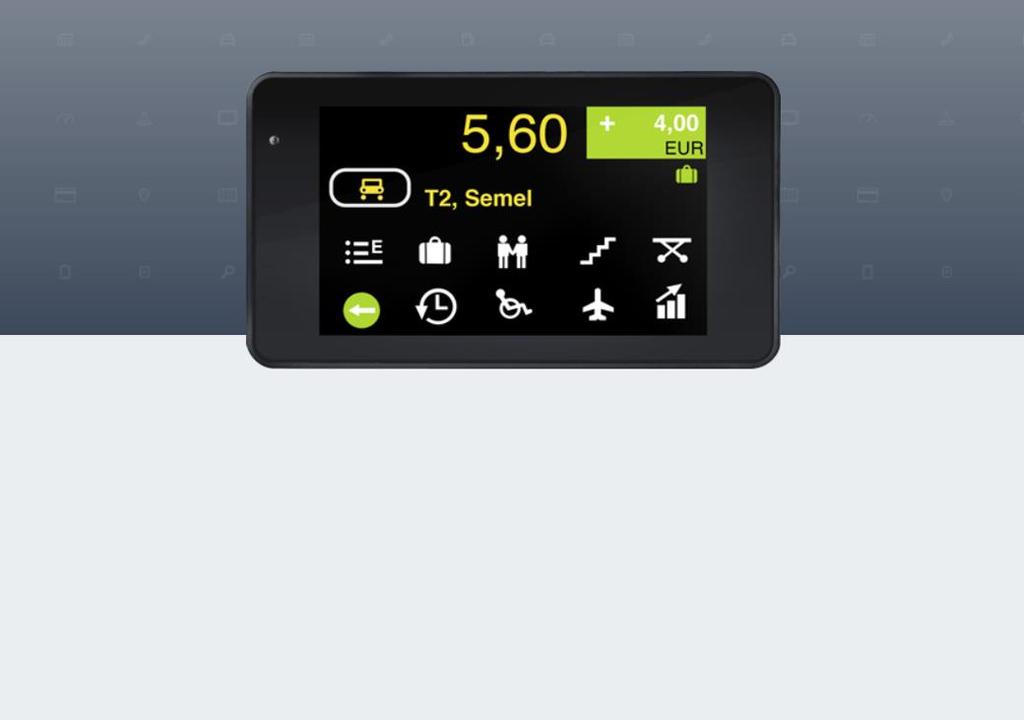

4 1. YLEISTÄ 1.1 Yleistä tietoa Semel M2 Kosketusnäyttö taksimittarin on moderni, monipuolinen, vakaa ja luotettava taksimittari ammattilaiskäyttöön. Semel M2 taksimittari on testattu ja täyttää kaikki vaadittavat Euroopan Unionin MIDmittauslaitedirektiivin vaatimukset. HUOM! Taksimittari on luvallista asentaa, ohjelmoida ja sinetöidä ainoastaan valtuutetussa Semel Asennusliikkeessä. 1.2 Käyttöohjeen lyhenteet Tässä ohjeessa käytetyt termit ja lyhenteet. MID = TD = VAT = UV = YYMMDD = HHMM = M2 Basic = M2 Extra = M2 Premium = KELA = Measuring Instruments Directive (MID Mittauslaitedirektiivi) Time Doubling (Kohdentumisaika/Kaksinkertaistumisaika) Value Added Tax (Arvonlisävero) Ultraviolet (Ultravioletti) Year (Y=Vuosi), Month (M=Kuukausi), Day (D=Päivä). Hour (H=Tunti), Minute (M=Minuutti). Semel M2 Basic laitekokoonpano Semel M2 Extra laitekokoonpano Semel M2 Premium laitekokoonpano Kansaneläkelaitos 3

5 1.3 TT430 Näyttö TT430 kosketusnäyttö on jaettu käyttöpainikkeiden, taksimittarin tilan näyttämän ja hinta-/valuuttanäyttämän alueisiin. Taksimittarin tilan näyttö Hinta- ja valuuttanäyttö Käyttöpainikealue 4

6 1.4 Numeronäppäimistö Numeronäppäimistöä käytetään numeraalisten arvoja ja käyttökoodeja käytettäessä. Numeronäppäimistö avautuu koskettamalla näytön oikean puoleista yläosaa. Kosketa tähän kohtaan avataksesi numeronäppäimistön. Numeraaliset arvot/-koodit asetetaan numeronäppäimistöä käyttäen. Painike tyhjentää esim. virheellisen numerosarjan. Vahvista näppäilty numerosarja/-koodi Numeronäppäimistö suljetaan HUOM!! Desimaaliluvut erotetaan 5

7 2. Kuvakkeet ja painikkeet Taksimittarin kuvakkeet ja painikkeet on eritelty alla olevassa taulukossa. Taulukko sisältää myös kuvakkeita ja toimintoja vastaavat numeraaliset koodit (käytettäessä numeronäppäimistöä toimintojen aktivointiin). 2.1 Painikkeet 24 HUOLTOAJO Aktivoi toiminto painikkeella. 23 YKSITYISAJO Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 21 AJOVUORON ALOITUS Aktivoi toiminto painikkeella. 63 ja/tai AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. 65 ODOTUSAIKA NÄYTÖLLE Aktivoi toiminto painikkeella. - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. 6

8 89 PARAMETRIT Tulostaa taksimittarin parametrit. - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa. - NÄYTÖN KIRKKAUDEN SÄÄTÖ Aktivoi toiminto painikkeella SISÄVALOJEN SAMMUTUS ASETUKSET Sammuta taksimittarin toiminnon sytyttämät ajoneuvon sisävalot painikkeella. HUOM! Taksimittari ohjaa sisävaloja taksimittarin Kassatilassa automaattisesti. Toiminto on asennuksen lisätyö (tilattava erikseen asennusliikkeltä) ja mahdollisesti vaatii ajoneuvon valmistajan tukitoimenpiteitä. Siirry asetusvalikkoon painikkeella. 1 TAKSA T1 Aktivoi toiminto painikkeella. - TAKSAVALIKKO Siirry Taksavalikkoon painikkeella. 2 TAKSA T2 Aktivoi toiminto painikkeella 3 TAKSA T3 Aktivoi toiminto painikkeella 25 SOPIMUSAJO Aktivoi toiminto painikkeella - SOPIMUSAJOVALIKKO Siirry asetettujen sopimusajojen valikkoon. - ODOTUSAIKATAKSA Aktivoi toiminto painikkeella - TAKSATAULUKKO Siirry taksataukkoon painikkeella. 7

9 - TAKSAVALINNAN NUMERONÄPPÄIMISTÖ Avaa näppäimistö painikkeella. 26 REITTIAJO Aktivoi toiminto painikkeella REITTIAJON TARIFFI Aktivoi toiminto painikkeella 16 AJOLUOKKA Aktivoi toiminto painikkeella - LUOKSEAJON TARIFFI Aktivoi toiminto painikkeella - ASIAKKAAN LUONA ODOTUSAJAN TARIFFI Aktivoi toiminto painikkeella - PREMIUM TAKSA Aktivoi toiminto painikkeella - ALUE TAKSA Aktivoi toiminto painikkeella - ASIAKKAAN KIRJAUSTOIMINNOT Siirry painikkeella valikkoon. - ASIAKAS KYYDISSÄ Aktivoi toiminto painikkeella. - ASIAKAS POISTUU KYYDISTÄ Aktivoi toiminto painikkeella - KELA TILAUSTUNNUKSEN LISÄYS Aktivoi toiminto painikkeella - KELA TILAUSTUNNUKSEN POISTO (NO SHOW) Aktivoi toiminto painikkeella - LASKUTUSVALIKKO Siirry painikkeella valikkoon. - PALUU Palaa/poistu edelliseen valikkoon painikkeella 620 TAKSIVALO POIS PÄÄLTÄ 8 Sammuta taksin vapaavalo painikkeella. HUOM! Taksimittari pysyy Vapaa-tilassa.

10 621 TAKSIVALO PÄÄLLE Sytytä taksin vapaavalo taksaajossa. 29 TAUKO Aktivoi toiminto painikkeella 70 VUOROMUISTIT Siirry käynnisä olevan ajovuoron rekisterivalikkoon. 80 VUORORAPORTTI Tulostaa ajovuororaportin. HUOM! Katso ohjeen kohdat ja HOLD TILA Aktivoi Hold-tila taksa-ajossa painikkeella. - LISÄMAKSUVALIKKO Siirry valikkoon painikkeella. - KASSA Siirry Kassa-tilaan painikkeella. - KUITIN TULOSTUS Aktivoi toiminto painikkeella 35 PAARILISÄ Aktivoi toiminto painikkeella 36 ENNAKKOTILAUSMAKSU Aktivoi toiminto painikkeella CODE 37 AVUSTAMISLISÄ Aktivoi toiminto painikkeella 38 LENTOKENTTÄLISÄ Aktivoi toiminto painikkeella 39 MUU LISÄMAKSU Aktivoi toiminto painikkeella 31 MATKATAVARALISÄ Aktivoi toiminto painikkeella 34 PORRASLISÄ Aktivoi toiminto painikkeella - MAKSIMIHINTA Aseta kyydin maksimihinta painikkeen toiminnolla. 9

11 15 TILAUSNUMERO Aktivoi toiminto painikkeella - PALUU TAKSA-TILAAN Aktivoi toiminto painikkeella - PALAA VAPAA-TILAAN Aktivoi toiminto painikkeella 42 JAETTU MAKSU Aktivoi toiminto painikkeella 40 HINNAN MUUTOS Aktivoi toiminto painikkeella - ARVONLISÄVEROKANNAN VALINTA Aktivoi toiminto painikkeella 41 TIPPI Aktivoi toiminto painikkeella 61 KUITIN KOPIO Aktivoi toiminto painikkeella 321 MAKSUN OIKAISU Aktivoi toiminto painikkeella 49 HUKKA-AJO Aktivoi toiminto painikkeella VALIKON SIIRTYMISPAINIKE Siirry valikossa vasemmalle. VALIKON SIIRTYMISPAINIKE Siiry valikossa oikealle. VALIKON SIIRTYMISPAINIKE Siiry valikossa ylöspäin VALIKON SIIRTYMISPAINIKE Siirry valikossa alaspäin. - BLUETOOTH Siirry Bluetooth-valikkoon painikkeella. 22 AJOVUORON LOPETUS Aktivoi toiminto painikkeella 10

12 2.2 Ikonit Taksimittarin toiminnon tila kuvataan näytön ikoneilla. HUOLTOAJO (OFF-Tila) Taksimittari on OFF-tilassa ja huoltoajo aktivoituna, ajettu matka rekisteröidään huoltoajoksi. YKSITYISAJO (OFF-Tila) Taksimittari on OFF-tilassa ja yksityiajo aktivoituna, ajettu matka rekisteröidään yksityisajoksi. VAPAA-TILA (Ajovuoron aloitusajo aktiivinen) Taksimittari on VAPAA-tilassa, ajettu matka rekisteröidään työmatka-ajoksi. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on pois päältä. TAUKO Taksimittari on Vapaa-tilassa tauko aktivoituna, taksivalo on pois päältä. Huom! Taksimittarin tauko-tila poistuu automaattisesti, jos ajoneuvon nopeus ylittää 5 km/h. HUOLTOAJO Taksimittari on Vapaa-tilassa ja huoltoajo aktivoituna, ajettu matka rekisteröidään huoltoajoksi. YKSITYISAJO Taksimittari on Vapaa-tilassa ja yksityisajo aktivoituna, ajettu matka rekisteröidään yksityisajoksi. ASIAKKAAN LUO MATKALLA Taksimittari on Vapaa-tilassa, asiakkaan luo matkalla ja taksin vapaavalo on pois päältä. 11

13 AJOVUORON LOPETUSAJO-TILA Taksimittari on Varattu-tilassa, taksin vapaavalo on pois päältä, ajettu matka rekisteröidään tyämatka-ajoksi. VARATTU-TILA Taksimittari on Varattu-tilassa ja taksa-ajo aktiivisena. ASIAKKAAN LUO MATKALLA Taksimittari on Vapaa-tilassa ja matkalla asiakkaan luo. SOPIMUSAJO Taksimittari on Sopimusajo-tilassa ja Varattu-tilassa. REITTIAJO Taksimittari on Varattu-tilassa ja Reittiajo on aloitettu. KOULUKULJETUS Taksimittari on Varattu-tilassa ja Koulukuljetus on aloitettu. HUOM! Taksin vapaavalo on päällä. ODOTUSAIKA TAKSATILA Taksimittari on Varattu-tilassa ja Odotusaika-taksa on päällä. TAUKO Taksimittari on Varattu-tilassa tauko aktivoituna, taksivalo on pois päältä. Huom! Taksimittarin tauko-tila poistuu automaattisesti, jos ajoneuvon nopeus ylittää 5 km/h. KASSA Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. KASSA MUUTETTU MAKSU Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. Maksua on muutettu tai kyseessä on jaettu tms. maksu. 12

14 HOLD-TILA Taksimittarin on Hold-tilassa ja kyydin hinnan laskenta on keskeytetty. POIS PÄÄLTÄ-TILA Taksimittari on Pois Päältä-tilassa. Kuvaus: Kyydin maksu on suoritettu, taksimittari pysyy Ajo Suoritettu tilassa kunnes auton ajonopeus ylittää 5 km/h tai kuljettaja painaa taksimittarin painiketta (Katso tämän ohjeen kohta 4.5). 13

15 3. Taksimittarin tilat, toiminnot ja symbolit Kaikki taksimittarin toimintojen tilat ja muutokset näytetään kuvakkeena ja/tai tekstinä näytön ikonissa. Taksimittarin tilat: OFF-Tila huoltoajossa OFF-Tila yksityisajossa Vapaa-Tila Varattu-Tila Kassa-Tila Pois Päältä-Tila Taksimittarin mahdollistamat toimintovalikot ovat selattavissa Käytettävissä olevat toimintovalikot määräytyvät taksimittarin tilan mukaisesti. Esim. Käytettävissä olevat toimintovalikot taksimittarin ollessa Kassa-tilassa. Tila 1. Tila 2. Tila 3. Tila 4. 14

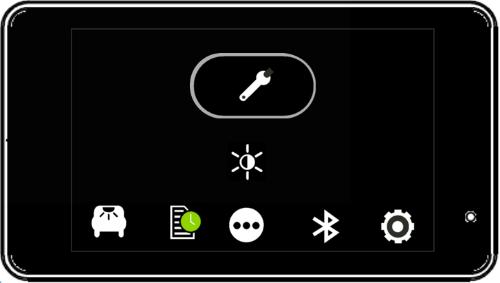

16 3.1 OFF-Tila Huom! Taksimittarin ollessa OFF-tilassa, on huoltoajo automaattisesti aktiivinen OFF-Tila, Huoltoajo Toiminnot OFF-tila 1 OFF-tila (Huoltoajo), toimintojen sivu 1 (näyttö ja painikkeiden symbolit). HUOLTOAJO (OFF-Tila) Taksimittari on OFF-tilassa ja huoltoajo aktivoituna, ajettu matka rekisteröidään huoltoajoksi. 23 YKSITYISAJO Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 21 AJOVUORON ALOITUS Aktivoi toiminto painikkeella. 15

17 Toiminnot OFF-tila 2 OFF-tila (Huoltoajo), toimintojen sivu 2 (näyttö ja painikkeiden symbolit). HUOLTOAJO (OFF-Tila) Taksimittari on OFF-tilassa ja huoltoajo aktivoituna, ajettu matka rekisteröidään huoltoajoksi. - NÄYTÖN KIRKKAUDEN SÄÄTÖ Aktivoi toiminto painikkeella. 62 SISÄVALOJEN SAMMUTUS Sammuta taksimittarin toiminnon sytyttämät ajoneuvon sisävalot painikkeella. HUOM! Taksimittari ohjaa sisävaloja taksimittarin Kassatilassa automaattisesti. Toiminto on asennuksen lisätyö (tilattava erikseen asennusliikkeltä) ja mahdollisesti vaatii ajoneuvon valmistajan tukitoimenpiteitä. 80 VUORORAPORTTI Tulostaa ajovuororaportin. HUOM! Katso ohjeen kohdat ja TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - BLUETOOTH Siirry Bluetooth-valikkoon painikkeella. 600 ASETUKSET Siirry asetusvalikkoon painikkeella. 16

18 Toiminnot OFF-tila 3 OFF-tila (Huoltoajo), toimintojen sivu 3 (näyttö ja painikkeiden symbolit). HUOLTOAJO (OFF-Tila) Taksimittari on OFF-tilassa ja huoltoajo aktivoituna, ajettu matka rekisteröidään huoltoajoksi. 63 or/and 68 AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. 67 JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 89 PARAMETRIT Tulostaa taksimittarin parametrit. 17

19 - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa OFF-Tila, Yksityisajo Toiminnot OFF-tila 1 OFF-Tila (Yksityisajo), toimintojen sivu 1 (näyttö ja painikkeiden symbolit). YKSITYISAJO (OFF-Tila) Taksimittari on OFF-tilassa ja yksityiajo aktivoituna, ajettu matka rekisteröidään yksityisajoksi. 24 HUOLTOAJO Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 21 AJOVUORON ALOITUS Aktivoi toiminto painikkeella. 18

20 Toiminnot OFF-tila 2 OFF-Tila (Yksityisajo), toimintojen sivu 2 (näyttö ja painikkeiden symbolit). YKSITYISAJO (OFF-Tila) Taksimittari on OFF-tilassa ja yksityiajo aktivoituna, ajettu matka rekisteröidään yksityisajoksi. 63 or/and 68 AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. 67 JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 89 PARAMETRIT Tulostaa taksimittarin parametrit. 19

21 - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa OFF-Tila Menu Taksimittarin toimintoja voidaan myös selata ja aktivoida Menu-valikon kautta. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on OFFtilassa. taksimittarin seuraavalle Siirry painiketta painamalla toimintovalikon sivulle. Taksimittari on OFFtilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on OFFtilassa. Painiketta painamalla siirrytään Menu-valikkoon. Taksimittarin Menuvalikko OFF-tilassa on avattu. Painikketta painamalla, palataan takaisin OFF-tilaan. Valikon selaus suoritetaan painikkeilla ja. Valittu toiminto aktivoidaan 20

22 OFF-Tilan toiminnot (Menu) Koodi Lyhenne Toiminto 21 ALOITU Ajovuoron aloitus 23 YKSIT Yksityisajo 71 KOKMUI Kokonaismuistit näytölle 80 VUORO Vuororaportin tulostus 82 KK.RAP Kuukausiväliraportin tulostus 84 VUO.RAP Vuosiväliraportin tulostus 83 KK.EDE Kuukausiraportin tulostus (edellinen päättynyt kuukausi) 85 VUO.EDE Vuosiraportin tulostus (edellinen päättynyt vuosi) 602 LIPUT Lippuparametrit LIPUT Lippuparametrit MID.LIP MID Lippuparametrit NOPEUS Ajonopeus 67 VOLTS Järjestelmän käyttöjännite 24 HUOLTO Huoltoajo 63 KELLO Aika ja päivämäärä näytölle 163 KEL.SEK Sekuntikello näytölle 68 PVM Aika ja päivämäärä näytölle 89 PARAM Parametrit tulostus 189 SEL.PAR Parametrien selaus 101 AIKMUU Kellonajan asetus 99 MID.BRS MID selain 96 MID.TAR MID tarkastusarvo 95 PRO.NUM MID suojattujen tiedostojen lukumäärä 97 MID.LOK MID tapahtumaloki 98 PRI.LOK MID tapahtumalokin tulostus 93 AIK.TES Aikalaskurin testaus 94 VAK.TES Matkavakion mittaus ilman tulostusta 87 VK.RAP Viimeisen kuuden maksukuitin tulostus 8748 TRAP Viimeisen 48-tunnin raportit ja kuitit tulostus (Max. 10-ajovuoroa) 62 SISAVA Sisävalon sammutus 81 AJOT Ajovuoron ja ajovuoron kuittien tulostus 91 VAKIO Asetettu matkavakio 92 MIT.RAP Matkavakion mittaus tulostuksella 931 PUL.TES Aikapulssin testaus 66 PIMENN Näytön pimennys 650 INF.LOK Info lokin tulostus 9001 VAIHTO Laitetunnisteen vaihto (maksupääte) 999 LOAD.SW Ohjelmiston lataus 204 TER.ID1 Terminal ID osa TER.ID2 Terminal ID osa LAS.NRO Laskutusnumero 229 PR.TEST Tulostimen testitulostus 660 FIFO.RA FIFO raportti lähettämättömistä maksutapahtumista 801 EDVUOR Päättynyttä ajovuoroa edeltävän ajovuoron vuororaportin tulostus 21

23 3.1.4 Ajovuoron Aloitus Ajovuoron aloituksen toiminnossa voidaan tallentaa ajoneuvon mittarilukema ja kuljettajatunnus. Aloitustoiminnossa on myös mahdollista tallentaa mitattu työmatka taksimittarille ja tulostaa ajovuoron aloitusraportti. Lisäksi taksimittarin asennuksen yhteydessä, ennen taksimittarin sinetöintiä voidaan asettaa lippuparametriasetuksella kuljettajakortti käyttöön (Huom! Tällöin ei ajovuoron aloitus ole mahdollista ilman kuljettajakorttia). Aloitustoimintoon vaikuttavat taksimittarin lippuparametriasetukset 600 ja 601 (Katso tämän ohjeen kohta 9. Lippuparametrit). Lippuparametrit 600: Parametri Selitys Valinnat K-KORT Ajovuoron aloitus kuljettajakortilla 0 = Ei kuljettajakorttia 1 = Kuljettajakortti käytössä (OLETUS) ALO.RAP Ajovuoron aloitusraportti 0 = Ei tulosteta 1 = Tulostetaan (OLETUS) ALO.OHI Aloitusajon ohitus 0 = Aloitusajo käytössä (OLETUS) 1 = Aloitusajo ei käytössä Lippuparametrit 601: Parametri Selitys Valinnat DRI.NO Kuljettajanumeron pituus 0 = Kuljettajanumeroa ei vaadita 1-X = Kuljettajanumeron minimipituus vähintäänkin 1-numeroinen ja enimmillään 6- numeroinen arvo (OLETUS) 6 = Kuljettajanumeron pituus 6-numeroa 22

24 Ajovuoron aloitus ilman kuljettajakorttia Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on OFFtilassa. Painiketta painamalla siirtyy taksimittarin ajovuoron aloitus tilaan. Taksimittari odottaa kuljettajatunnuksen syöttämistä (1-6 numeroinen tunnus). Syötä kuljettajatunnus ja paina, tai ohita kuljettajatunnuksen syöttäminen painamalla. Taksimittari odottaa ajoneuvon ajokilometrien (mittarilukeman) syöttämistä. Syötä ajokilometrit ja paina, tai ohita ajokilometrien syöttäminen painamalla. Taksimittari on Ajovuoro aloitettu tilassa (Taksin vapaavalo ei pala, Taksimittari Vapaatilassa). Ajetut kilometrit ja aika rekisteröidään työmatkaajoksi. Taksimittari on Vapaatilassa. Painiketta painamalla, taksimittarin siirtyy Vapaa-tilaan. 23

25 Ajovuoron aloitus kuljettajakortilla Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on OFFtilassa. Aloita ajovuoro vetämällä kuljettajakortti maksupäätteen magneettikortin lukijassa. Taksimittari odottaa ajoneuvon ajokilometrien (mittarilukeman) syöttämistä. Syötä ajokilometrit ja paina, tai ohita ajokilometrien syöttäminen painamalla. Taksimittari on Ajovuoro aloitettu tilassa (Taksin vapaavalo ei pala, Taksimittari Vapaatilassa). Ajetut kilometrit ja aika rekisteröidään työmatkaajoksi. Taksimittari on Vapaatilassa. Painiketta painamalla, taksimittarin siirtyy Vapaa-tilaan. 24

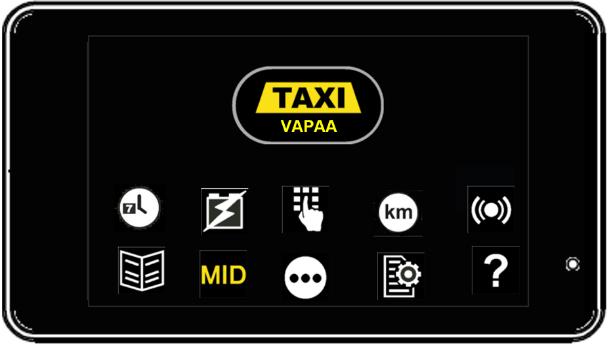

26 3.2 Vapaa Tila Taksimittarin Vapaa-tilassa on taksin vapaavalo päällä ja taksimittariin liitetyn tilausvälitysjärjestelmän Vapaa-tila on aktivoitu. Vapaa-tilassa ajettu ajomatka lasketaan raportoinneissa tuottamattomaksi ajoksi Vapaa-tila toiminnot ja tilat Toiminnot Vapaa-tila 1 Vapaa-tila, toimintojen sivu 1 (näyttö ja painikkeiden symbolit). Taksimittarin Vapaa-tilassa tilaikonin symboli näyttää taksin vapaavalon olevan päällä ja taksimittari antaa vapaatiedon tilausvälityspäätteelle. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. - ASIAKKAAN KIRJAUSTOIMINNOT Siirry painikkeella valikkoon. 1 TAKSA T1 Aktivoi toiminto painikkeella. - TAKSAVALIKKO Siirry Taksavalikkoon painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 25 SOPIMUSAJO Aktivoi toiminto painikkeella 620 TAKSIVALO POIS PÄÄLTÄ 25 Sammuta taksin vapaavalo painikkeella. HUOM! Taksimittari pysyy Vapaa-tilassa.

27 Toiminnot Vapaa-tila 2 Vapaa-tila, toimintojen sivu 2 (näyttö ja painikkeiden symbolit). Taksimittarin Vapaa-tilassa tilaikonin symboli näyttää taksin vapaavalon olevan päällä ja taksimittari antaa vapaatiedon tilausvälityspäätteelle. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. 29 TAUKO Aktivoi toiminto painikkeella 70 VUOROMUISTIT Siirry käynnisä olevan ajovuoron rekisterivalikkoon. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 61 KUITIN KOPIO Aktivoi toiminto painikkeella 22 AJOVUORON LOPETUS Aktivoi toiminto painikkeella 26

28 Toiminnot Vapaa-tila 3 Vapaa-tila, toimintojen sivu 3 (näyttö ja painikkeiden symbolit). Taksimittarin Vapaa-tilassa tilaikonin symboli näyttää taksin vapaavalon olevan päällä ja taksimittari antaa vapaatiedon tilausvälityspäätteelle. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. 321 MAKSUN OIKAISU Aktivoi toiminto painikkeella 62 SISÄVALOJEN SAMMUTUS Sammuta taksimittarin toiminnon sytyttämät ajoneuvon sisävalot painikkeella. HUOM! Taksimittari ohjaa sisävaloja taksimittarin Kassatilassa automaattisesti. Toiminto on asennuksen lisätyö (tilattava erikseen asennusliikkeltä) ja mahdollisesti vaatii ajoneuvon valmistajan tukitoimenpiteitä. 16 AJOLUOKKA Aktivoi toiminto painikkeella 15 TILAUSNUMERO Aktivoi toiminto painikkeella 80 VUORORAPORTTI Tulostaa ajovuororaportin. HUOM! Katso ohjeen kohdat ja YKSITYISAJO Aktivoi toiminto painikkeella. 27

29 - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - NÄYTÖN KIRKKAUDEN SÄÄTÖ Aktivoi toiminto painikkeella. 24 HUOLTOAJO Aktivoi toiminto painikkeella Toiminnot Vapaa-tila 4 Vapaa-tila, toimintojen sivu 4 (näyttö ja painikkeiden symbolit). Taksimittarin Vapaa-tilassa tilaikonin symboli näyttää taksin vapaavalon olevan päällä ja taksimittari antaa vapaatiedon tilausvälityspäätteelle. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. 63 or/and 68 AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. 67 JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. 28

30 - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 89 PARAMETRIT Tulostaa taksimittarin parametrit. - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa. 29

31 3.2.2 Taksin Vapaavalon ohjaus manuaalisesti Symboli näyttää taksin vapaavalon olevan päällä/aktiivinen ja samalla taksmittariin liitetyssä tilausvälitysjärjestelmässä on ohjattuna Vapaa-tila. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on päällä. 620 TAKSIVALO POIS PÄÄLTÄ Sammuta taksin vapaavalo painikkeella. HUOM! Taksimittari pysyy Vapaa-tilassa. Symboli näyttää taksin vapaavalon olevan sammutettuna/ei aktiivinen ja taksimittariin liitetyssä tilausvälitysjärjestelmässä ollaan Ei Kyytejä -tilassa. VAPAA-TILA Taksimittari on VAPAA-tilassa, taksin vapaavalo on pois päältä. VAPAA 621 TAKSIVALO PÄÄLLE Sytytä taksin vapaavalo taksaajossa. 30

32 3.2.3 Tauko Taksimittari mahdollistaa kuljettajan ajovuoron aikana viettämien taukojen rekisteröinnin käytettäessä Tauko-tilan toimintoa. Taukojen lukumäärä ja kokonaisaika rekisteröidään ja tulostetaan vuororaporttiin. Huom! Tauko-toiminto on mahdollinen Vapaa-tilassa ja Varattu-tilassa. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaatilassa. Painamalla painiketta, siirtyy taksimittarin Taukotilaan. Taksimittari on Taukotilassa. Poistu Tauko-tilasta Siirry painiketta painamalla tarvittaessa toimintovalikossa. Tauko-tila päättyy automaattisesti jos auton ajonopeus ylittää 5 km/h. Tauko-tila ei aktivoidu jos auton ajonopeus on yli 5 km/h. 31

33 3.2.4 Taksa-ajon aktivointi Taksimittariin esiasetettujen taksojen aktivoinnissa voidaan käyttää T1-painiketta tai vaihtoehtoisesti taksa voidaan aktivoida taksavalikosta Taksa T1 aktivointi Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Painamalla painiketta, Vapaa-tilassa. siirtyy taksimittarin taksan aktivointi-tilaan. Taksan aktivointivalikko on avattu. Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Valittu taksa aktivoidaan Taksa T1 on aktivoitu. Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. 32

34 Taksa-ajon aktivointi taksavalikosta Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Painamalla painiketta, Vapaa-tilassa. siirrytään taksavalikkoon. Taksimittari on Vapaa-tilassa ja taksavalikko on avattu. Aktivoi taksa T1 painikkeella. Aktivoi taksa T2 painikkeella. Aktivoi taksa T3 painikkeella. Aktivoi Odotusaikataksa Aktivoi Sopimusajo Taksan aktivointivalikko on avattu. Aktivoi taksa numeraalisen arvon mukaisesti. Aktivoi toiminto Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Valittu taksa aktivoidaan Taksa T3 aktivoitu (esimerkki). Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. 33

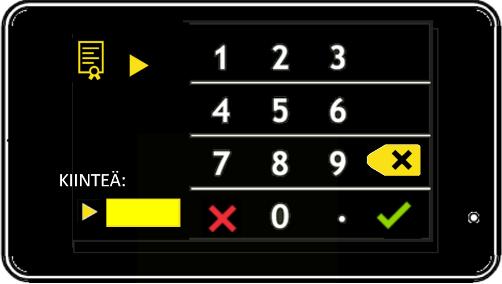

35 3.2.5 Sopimusajo Matkan hinta voidaan asettaa myös ennalta sovittuna Sopimusajona. Sopimusajossa ajettu matka ja aika rekisteröidään ja tulostetaan kuittiin. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Aktivoi Sopimusajo painikkeella Vapaa-tilassa.. Taksimittarin numeronäppäimistö avautuu. Sopimusajon hinta on syötetty ja taksimittari on Sopimusajotilassa. Kiinteä: Syötä sovitun mukainen hinta ja vahvista Toiminnon voi peruuttaa painamalla painiketta 15- sekunnin sisällä (tällöin Taksimittari palaa Vapaa-tilaan). Huom! Sopimusajon hintaa voidaan suurentaa aktivoimalla sopimusajo uudelleen Sopimusajoa voidaan myös jatkaa taksa-ajolla (ajettu taksaajo lasketaan sopimushinnan lisäksi). Sopimusajon hintaa ei voida alentaa. Huom! Kun Sopimusajo on aktivoitu painikkeella, aktivoituu Sopimuajo automaattisesti 15-sekunnin kuluessa summalle 0, jos mitään painiketta ei aika-ikkunan sisällä paineta. Siirry Kassa-tilaan painikkeella. Siirry Hold-tilaan Siirry taksavalikkoon Siirry lisämaksujen valikkoon 34

36 3.2.6 Reittiajo Kuljetuksen informatioon on mahdollista lisätä numeraalinen tunnus Reittiajona. Reittiajon tunnus tulostuu kuittiin annetun numeraalisen arvon mukaisesti. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Painamalla painiketta, Vapaa-tilassa. siirrytään taksavalikkoon. Taksimittari on Vapaa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Reittiajon painikkeella avautuu numeronäppäimistö. HUOM! Reittiajo taksa-ajona aktivoidaan Taksimittarin numero-näppäimistö avautuu. Syötä Reittiajon numeraalinen tunnus ja vahvista Taksimittari siirtyy Reittiajo-tilaan. Näytöllä näytetään ajettua matkaa. VARATTU 168 Kyydin päättyessä painamalla painiketta avautuu numeronäppäimistö matkan hinnan syöttämistä varten. Taksimittari odottaa matkan hinnan syöttämistä. VARATTU Syötä ja vahvista hinta Hinta 35

37 Taksimittari näyttää ajettua matkaa. 123 Tulosta kuitti Ajoluokka Kuitin tietoihin voidaan lisätä tunnisteeksi ajoluokka. Ajoluokan tunnisteena voidaan käyttää numeraalista arvoa. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa. Painamalla painiketta, siirtyy taksimittarin taksan aktivointi-tilaan. Taksan aktivointivalikko on avattu. Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Valittu taksa aktivoidaan Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. 36

38 Taksa T1 on aktivoitu. VARATTU Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksa T1 on aktivoitu. VARATTU Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksa T1 on aktivoitu. VARATTU Ajoluokan painikkeella avautuu numeronäppäimistö. Taksimittarin numeronäppäimistö avautuu. Syötä Ajoluokan numeraalinen tunnus ja vahvista Taksimittari on Varattutilassa. Ajoluokan tunnus tulostuu matkan kuittiin kyydin päättyessä. 37

39 3.2.8 Tilausnumero Matkan tietoihin voidaan lisätä tilausnumero. Tilausnumero tulostuu matkan kuittiin. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaatilassa. Tilausnumeron painikkeella avautuu numeronäppäimistö. Taksimittarin numeronäppäimistö avautuu. Syötä Tilausnumeron numeraalinen tunnus ja vahvista Taksimittari Vapaa-tilassa (odottaa taksan aktivointia). Aktivoi taksa-ajo (katso tämän ohjeen kohta: 4.2.4). Taksa T1 on aktivoitu (tässä esimerkissä). asetettu tilausnumero tulostuu matkan kuittiin. 38

40 3.2.9 Maksun oikaisu Maksun oikaisu-toiminnolla voidaan korjata viimeisimmän maksun mahdollinen laskutus tms. virhe. Maksun oikaisun toiminto palauttaa viimeisimmän maksun uudelleen käsiteltäväksi. Huom! Jos maksun oikaisu on tarpeellista, tulee se tehdä Vapaa- tai Varattu tilassa, ennen seuraavan kyydin aloittamista. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Siirry painiketta painamalla Vapaa-tilassa. taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Aktivoi maksun oikaisu Taksimittari on Maksun oikaisutilassa. Peruuta maksun oikaisu painikkeela. Selaa maksuja joita on mahdollista oikaista painikkeilla ja. Oikaistava maksutapahtuma voidaan myös hakea kuitin numerolla. Avaa numeronäppäimistö painikkeella ja syötä kuitin numero. Vahvista oikaistava maksu 39

41 taksimittarin odottaa uudelleen vahvistusta. Taksimittari odottaa kuittien tulostusta. OIKAIS? KUIT.AS VAPAA Vahvista toiminto painikkeella. Peruuta toiminto painikkeella. HUOM! Korttimaksun oikaisussa hyväksy maksun peruutus myös maksupäätteeltä. Press the key to print the receipt for the driver and the customer. Taksimittari pyytää vahvistusta maksutapahtuman korjauskäsittelyyn. KORJ VARATTU Vahvista maksutapahtuman korjaus Hylkää maksutapahtuman korjaus maksutapahtuma palautuu Kassatilassa uudelleen käsiteltäväksi. Suorita veloitus uudelleen. 40

42 Ajovuoron Lopetus Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaatilassa. Siirry ajovuoron lopetustilaan Ajovuoron lopetustila aktivoitu, ajettu matka ja aika kirjataan tyämatkaajoksi raportteihin. Numeronäppäistö avautuu. Avaa numeronäppäimistö Vapaa-tilaan paluu suoritetaan painikkeella. Syötä ajokilometrit ja paina, tai ohita ajokilometrien syöttäminen painamalla. Taksimittari on OFFtilassa. 41

43 Vapaa-Tila Menu Taksimittarin toimintoja voidaan myös selata ja aktivoida Menu-valikon kautta. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Siirry painiketta painamalla Vapaa-tilassa. taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Vapaa-tilassa. Painiketta painamalla siirrytään Menu-valikkoon. Taksimittarin Menuvalikko Vapaatilassa on avattu. Painikketta painamalla, palataan takaisin OFF-tilaan. Valikon selaus suoritetaan painikkeilla ja. Valittu toiminto aktivoidaan 42

44 Vapaa-tilan toiminnot (Menu) Koodi Lyhenne Toiminto 22 LOPETU Ajovuoron Lopetus 25 KIINT Sopimusajo 27 REITTI reittiajo 1 26 REITTI Reittiajo 2 23 YKSIT Yksityisajo 29 LEPO Tauko 71 KOKMUI Kokomuistit näytölle 70 VUOROM Vuoromuistit näytölle 80 VUORO Vuororaportin tulostus 82 KK.RAP Kuukausiväliraportin tulostus 84 VUO.RAP Vuosiväliraportin tulostus 83 KK.EDE Edellisen päättyneen kuukauden raportti 85 VUO.EDE Edellisen päättyneen vuoden raportti 601 MID.LIP MID Lippuparametrit 69 NOPEUS Ajonopeus näytölle 67 VOLTS Käyttöjärjestelmän jännite näytölle 60 KOPIO Kuitin kopion tulostus 24 HUOLTO Huoltoajo 620 VAL.OFF Taksin vapaavalon pois päältä 621 VAL.ON Taksin vapaavalo päälle 63 KELLO Aika ja päivämäärä näytölle 163 KEL.SEK sekuntikello näytölle 68 PVM Aika ja päivämäärä näytölle 89 PARAM Parametrien tulostus 189 SEL.PAR Parametrien selaus 101 AIKMUU Kellonajan asetus 99 MID.BRS MID rekistereiden selaus 96 MID.TAR MID Tarkistenumero 93 AIK.TES Aikalaskurin testaus 94 VAK.TES Matkavakion testaus ilman tulostusta 64 KM Kyydin kilometrit näytölle 87 VK.RAP Viimeiset kuusi kuittia tulostus TRAP Viimeisen 48-tunnin raportit ja kuitit tulostus (Max. 10-ajovuoroa) 62 SISAVA Sisävalojen sammutus 81 AJOT Vuororaportti ja ajovuoron kuitit tulostus 91 VAKIO Matkavakion tarkastusraportin tulostus 92 MIT.RAP Matkavakion testaus tulostuksella 15 TIL.NO Tilausnumero 16 AJOLUO Ajoluokka 66 PIMENN Näytön pimennys 321 KORJ-1 Viimeisen maksun oikaisu 322 KORJ-2 Toiseksi viimeisen maksun oikaisu 323 KORJ-3 Kolmanneksi viimeisen maksun oikaisu 660 FIFO.RA FIFO raportti lähettämättömistä maksutapahtumista 801 ED.VUOR Päättynyttä ajovuoroa edeltävän ajovuoron vuororaportin tulostus 320 KORJAA Maksun oikaisu 43

45 3.3 Varattu Tila Taksimittarin Varattu-tilassa on taksin vapaavalo sammutettu ja taksimittariin liitetyn tilausvälitysjärjestelmän tila on varattu. Varattu-tilassa ajettu ajomatka lasketaan raportoinneissa tuottavaksi ajoksi Varattu-tila toiminnot ja tilat Toiminnot Varattu-tila 1 Varattu-tila, toimintojen sivu 1 (näyttö ja painikkeiden symbolit). VARATTU-TILA Taksimittari on Varattu-tilassa ja taksa-ajo aktiivisena. - ASIAKKAAN KIRJAUSTOIMINNOT Siirry painikkeella valikkoon. - HOLD TILA Aktivoi Hold-tila taksa-ajossa painikkeella. - TAKSAVALIKKO Siirry Taksavalikkoon painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - LISÄMAKSUVALIKKO Siirry valikkoon painikkeella. - KASSA Siirry Kassa-tilaan painikkeella. 44

46 Toiminnot Varattu-tila 2 Varattu-tila, toimintojen sivu 2 (näyttö ja painikkeiden symbolit). VARATTU VARATTU-TILA Taksimittari on Varattu-tilassa ja taksa-ajo aktiivisena. 29 TAUKO Aktivoi toiminto painikkeella 621 TAKSIVALO PÄÄLLE Sytytä taksin vapaavalo taksaajossa. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - MAKSIMIHINTA Aseta kyydin maksimihinta painikkeen toiminnolla. 65 ODOTUSAIKA NÄYTÖLLE Aktivoi toiminto painikkeella. 45

47 Toiminnot Varattu-tila 3 Varattu-tila, toimintojen sivu 3 (näyttö ja painikkeiden symbolit). VARATTU VARATTU-TILA Taksimittari on Varattu-tilassa ja taksa-ajo aktiivisena. - NÄYTÖN KIRKKAUDEN SÄÄTÖ Aktivoi toiminto painikkeella. 62 SISÄVALOJEN SAMMUTUS Sammuta taksimittarin toiminnon sytyttämät ajoneuvon sisävalot painikkeella. HUOM! Taksimittari ohjaa sisävaloja taksimittarin Kassatilassa automaattisesti. Toiminto on asennuksen lisätyö (tilattava erikseen asennusliikkeltä) ja mahdollisesti vaatii ajoneuvon valmistajan tukitoimenpiteitä. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 16 AJOLUOKKA Aktivoi toiminto painikkeella 15 TILAUSNUMERO Aktivoi toiminto painikkeella 46

48 Toiminnot Varattu-tila 4 Varattu-tila, toimintojen sivu 4 (näyttö ja painikkeiden symbolit). VARATTU VARATTU-TILA Taksimittari on Varattu-tilassa ja taksa-ajo aktiivisena. 63 tai 68 AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. 67 JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 89 PARAMETRIT Tulostaa taksimittarin parametrit. 47

49 - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa Taksaluokan muutos Varattu-tilassa Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Painamalla painiketta, Varattu-tilassa. siirrytään taksavalikkoon. Taksimittari on Varattu-tilassa ja taksavalikko on avattu. VARATTU Aktivoi taksa T1 painikkeella. Aktivoi taksa T2 painikkeella. Aktivoi taksa T3 painikkeella. Aktivoi Odotusaikataksa Aktivoi Sopimusajo Avaa sopimusajovalikko painikkeella ja valitse sopimusajo valikosta. Aktivoi taksa numeraalisen arvon mukaisesti. Aktivoi toiminto 48

50 Taksan aktivointivalikko on avattu. Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Valittu taksa aktivoidaan Taksa T3 aktivoitu (esimerkki). 9 T3 Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. 49

51 3.3.3 Hold-tila Matkan ja ajan perusteella tapahtuvan hinnan laskeminen voidaan keskeyttää taksaajotilassa väliaikaisesti Hold-toiminnolla. Toimintoa käytetään esim. asiakkaasta riippumattoman ylimääräisen ajomatkan/ajoajan kertymisen estämiseksi kokonaishintaan. Hold-tilan aktivointi: Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa ja taksa-ajo on taksimittarin siirtyy Hold- Painiketta painamalla, aktivoitu. tilaan. Taksimittari on Holdtilassa VARATTU Painikkeella taksa-ajoon. Painikkeella Kassa-tilaan. Hold-tilasta siirrytään Huom! Hold-tilassa taksimittarin näytöllä näytetään koko ajomatkan ennen Hold-tilan aktivointia kertyneet veloitettavat matka ja aika Lisämaksut Varattu- ja Kassa-tilassa matkan hintaan voidaan lisätä erilaisia lisämaksuja. Lisämaksut voivat olla ennalta asetettuja lisämaksuja kuten, matkatavaralisä-, avustamislisä-, ennakkotilauslisä-, paarivarustelisämaksu tms... Lisämaksuja voidaan myös lisätä ja muokata Semel Oy:n tarjoamana lisäpalveluna tariffieditorilla ja lähettää taksimittarille. HUOM! Varattu-tilassa aktivoitu lisämaksu/lisämaksut näytetään taksimittarin näytöllä lisämaksualueella, maksuja ei ole tässä tilassa vielä lisätty kokonaishintaan. Kassa-tilassa lisämaksut lasketaan ja lisätään automaattisesti veloitettavaan kokonaishintaan. Lisämaksut tulostuvat asiakkaan kuittiin eriteltyinä maksuina. Lisämaksuja voidaan aktivoida sekä Varattu-tilassa, että Kassa-tilassa. 50

52 Ennakkotilausmaksu Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan EUR Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa

53 Lentokenttälisä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa. EUR 52

54 Matkatavaralisä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa

55 Avustamislisä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa. 54

56 Porraslisä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa

57 Paarilisä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Lisämaksu aktivoidaan Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa

58 Muu Lisämaksu Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. lisämaksujen Painikkeella, avautuu valikko. Taksimittari on Varattutilassa ja lisämaksujen valikko on avattuna. VARATTU Painikkeella, avautuu Muu Lisämaksu-valikko. Taksimittari on Varattutilassa ja Muu Lisämaksuvalikko on avattu. Lisän hinta VARATTU Toiminnosta poistutaan Aseta Muun Lisämaksun oletusarvo painikkeella. Avaa numeronäppäimistö painikkeella, syötä lisämaksun hinta ja vahvista toiminto 57

59 Varattu-tila: Valittu lisämaksu ja lisämaksun ikoni näytetään näytön oikeassa yläkulmassa. valittujen lisämaksujen yhteishinta näytetään lisämaksu-kentässä (näytön vihreällä taustalla). Lisämaksuja ei ole tässä tilassa lisätty kokonaishintaan. VARATTU Kassa-tila: Lisämaksut on lisätty suoraan matkan kokonaishintaan. Lisämaksut eritellään asiakkaan kuitissa. 58

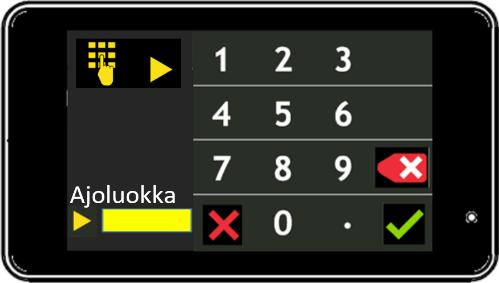

60 3.3.5 Ajoluokka Kuitin tietoihin voidaan lisätä tunnisteeksi ajoluokka. Ajoluokan tunnisteena voidaan käyttää numeraalista arvoa. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Varattutilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Varattutilassa. VARATTU Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Varattutilassa. VARATTU Ajoluokan painikkeella avautuu numeronäppäimistö. Taksimittarin numeronäppäimistö avautuu. Syötä Ajoluokan numeraalinen tunnus ja vahvista Taksimittari on Varattutilassa. Ajoluokan tunnus tulostuu matkan kuittiin. 59

61 3.3.6 Maksimihinta Matkan alkaessa voidaan taksimittariin asettaa maksimihinta (suurin mahdollinen matkan hinta). Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Siirry painiketta painamalla Varattu-tilassa. taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Varattu-tilassa. Painikkeella avautuu numeronäppäimistö. VARATTU Taksimittarin numeronäppäimistö avautuu. VARATTU Syötä matkan maksimihinta numeronäppäimistöä käyttäen ja vahvista Peruuta toiminto Huom! Asetettu maksimihinta voidaan ylittää maksimihinnan täytyttyä aktivoimalla taksa-ajo uudelleen tai asettamalla matkan hinta Sopimusajotoiminnolla. Hintaan voidaan myös lisätä lisämaksuja. 60

62 3.4 Kassa Tila Kassa-tila, toiminnot ja tilat Toiminnot tila 1 Kassa-tila, toimintojen sivu 1 (näyttö ja painikkeiden symbolit). VARATTU KASSA Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. - PALAA VAPAA-TILAAN Aktivoi toiminto painikkeella - PALUU TAKSA-TILAAN Aktivoi toiminto painikkeella - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - LISÄMAKSUVALIKKO Siirry valikkoon painikkeella. - KUITIN TULOSTUS Aktivoi toiminto painikkeella 61

63 Toiminnot tila 2 Kassa-tila, toimintojen sivu 2 (näyttö ja painikkeiden symbolit). VARATTU KASSA Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. 42 JAETTU MAKSU Aktivoi toiminto painikkeella 61 KUITIN KOPIO Aktivoi toiminto painikkeella 62 SISÄVALOJEN SAMMUTUS Sammuta taksimittarin toiminnon sytyttämät ajoneuvon sisävalot painikkeella. HUOM! Taksimittari ohjaa sisävaloja taksimittarin Kassatilassa automaattisesti. Toiminto on asennuksen lisätyö (tilattava erikseen asennusliikkeltä) ja mahdollisesti vaatii ajoneuvon valmistajan tukitoimenpiteitä. - HINNAN MUUTOS Aktivoi toiminto painikkeella - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 41 TIPPI Aktivoi toiminto painikkeella - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 62

64 Toiminnot tila 3 Kassa-tila, toimintojen sivu 3 (näyttö ja painikkeiden symbolit). VARATTU KASSA Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. 49 HUKKA-AJO Aktivoi toiminto painikkeella 321 MAKSUN OIKAISU Aktivoi toiminto painikkeella - ARVONLISÄVEROKANNAN VALINTA Aktivoi toiminto painikkeella - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä 16 AJOLUOKKA Aktivoi toiminto painikkeella 15 TILAUSNUMERO Aktivoi toiminto painikkeella 63

65 Toiminnot tila 4 Kassa-tila, toimintojen sivu 4 (näyttö ja painikkeiden symbolit). VARATTU KASSA Taksimittari on Kassa-tilassa ja odottaa kyydin maksamista. 63 or/and 68 AIKA JA PÄIVÄMÄÄRÄ NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. 67 JÄRJESTELMÄN KÄYTTÖJÄNNITE NÄYTÖLLE Aktivoi ja/tai deaktivoi toiminto painikkeella. - AVAA NUMERONÄPPÄIMISTÖ Aktivoi toiminto painikkeella. 64 KYYDIN KILOMETRIT NÄYTÖLLE Aktivoi toiminto painikkeella. - TAKSIMITTARIIN LIITETYT LAITTEET Aktivoi toiminto painikkeella. Näyttää kytketyt laitteet ja yhteyden tilan. - MENU Avaa Menu-valikko painikkeella. - MID SELAIN Aktivoi toiminto painikkeella. - TOIMINTOVALIKOT Siirry toimintovalikossa eteenpäin (seuraavalle sivulle) toimintovalikkonäppäimellä - INFO Näyttää mahdollisen lisäinformaation valitussa tilassa. 64

66 3.4.2 Tippi Taksimittarin Kassa-tilassa voidaan lopulliseen hintaan lisätä Tippi Tippi, asettamalla uusi matkan hinta Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. VARATTU Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö VARATTU Taksimittarin numeronäppäimistö avautuu. Syötä matkalle uusi hinta ja vahvista toiminto Taksimittari on Kassatilassa Asiakkaan kuittiin tulostuu erittely matkasta ja maksetusta Tipistä. 65

67 Tippi, asettamalla tippi prosentteina Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Syötä Tipin prosentuaalinen arvo ja vahvista toiminto Taksimittari on Kassatilassa Asiakkaan kuittiin tulostuu erittely matkasta ja maksetusta Tipistä. 66

68 Tippi, asettamalla annetun Tipin määrä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Syötä Tipin summa ja vahvista toiminto Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja maksetusta Tipistä. 67

69 3.4.3 Alennus Matkan hinnasta voidaan antaa alennusta Alennus-toiminnolla. HUOM! Alennusta ei voi antaa Sopimusajo-toiminnon yhteydessä Alennus, asettamalla uusi matkan hinta Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Syötä matkalle uusi hinta ja vahvista toiminto Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja alennuksesta. 68

70 Alennus, asettamalla alennusprosentti Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Syötä Alennuksen prosentuaalinen arvo ja vahvista toiminto Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja alennuksesta. 69

71 Alennus, asettamalla alennuksen määrä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Paina painikketta. Taksimittarin numeronäppäimistö avautuu. Syötä Alennuksen summa/määrä ja vahvista toiminto Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja alennuksesta. 70

72 3.4.4 Jaettu Maksu Matkan summa voidaan jakaa useamman maksajan maksettavaksi taksimittarin toiminnolla Jaettu Maksu Jaettu Maksu, asettamalla maksun osan summa Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Siirry jaetun maksun toimintoon painikkeella. Taksimittari on Jaetun Maksun tilassa. VARATTU Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. VARATTU Syötä maksuosuuden summa ja vahvista toiminto Taksimittarin näytöllä näytetään maksuosuuden hinta. Vahvista toiminto painamalla painiketta. Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta. 71

73 Taksimittari on Kassatilassa (maksamatta jäänyt osuus). Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta Jaettu Maksu, asettamalla maksajien lukumäärä Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Siirry jaetun maksun toimintoon painikkeella. Taksimittari on Jaetun Maksun tilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. VARATTU Syötä maksajien lukumäärä ja vahvista toiminto 72

74 Taksimittarin näytöllä näytetään maksuosuuden hinta. Vahvista toiminto painamalla painiketta. Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta. Taksimittari on Kassatilassa (maksamatta jäänyt osuus). Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta Jaettu Maksu, asettamalla maksuosuus prosentteina Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Siirry jaetun maksun toimintoon painikkeella. 73

75 Taksimittari on Jaetun Maksun tilassa. Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. VARATTU Syötä maksuosuus prosentteina ja vahvista toiminto Taksimittarin näytöllä näytetään maksuosuuden hinta. Vahvista toiminto painamalla painiketta. Taksimittari on Kassatilassa. Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta. Taksimittari on Kassatilassa (maksamatta jäänyt osuus). Asiakkaan kuittiin tulostuu erittely matkasta ja maksuosuudesta. 74

76 3.4.5 Ajoluokka Kuitin tietoihin voidaan lisätä tunnisteeksi ajoluokka. Ajoluokan tunnisteena voidaan käyttää numeraalista arvoa. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. VARATTU Avaa numeronäppäimistö Taksimittarin numeronäppäimistö avautuu. Syötä Ajoluokan numeraalinen arvo ja vahvista toiminto Taksimittari on Kassatilassa. Ajoluokan tunnus tulostuu matkan kuittiin. 75

77 3.4.6 Arvonlisävero [ALV] Henkilökuljetusten arvonlisäverokanta on oletusarvona asetettu verokanta taksimittariin. Jos arvonlisän verokantaa muutetaan, tulee se tehdä Kassa-tilassa ennen maksua ja kuitintulostusta. Käytössä on kolme arvonlisäveron verokantaa: ALV1 (Arvonlisäveroton kuljetus) ALV= 0% ALV2 (henkilökuljetus) ALV= 10% (Oletusarvo) ALV3 (Tavarakuljetus) ALV= 24% Huom! Jos käytetään muuta kuin oletusarvona olevaa henkilökuljetuksen arvonlisäverokantaa ALV2 (Oletusarvo, ALV 10%), laskee taksimittari automaattisesti uuden hinnan muutetun verokannan mukaiseksi, kuljetuksen arvonlisäverotonta hintaa ei muuteta. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa Siirry Menu-valikkoon VARATTU 76

78 Taksimittari on Kassatilan Menu-valikossa. Selaa valikkoa painikkeilla tai. Selaa valikon toimintoon ALV0, ALV1 tai ALV2 ja vahvista uusi valittu arvonlisäverokanta Takaisin Kassa-tilaan voidaan palata painikkeella (jos toiminto perutaan). Taksimittari on Kassatilassa ja veloitettava summa on muuttunut valitun arvonlisäverokannan mukaiseksi. Taksimittarin näytöllä näkyy 2-sekunnin ajan valitun arvonlisäverokannan prosentti. Taksimittari on Kassatilassa. VARATTU

79 3.4.7 Hukka-ajo Taksimittari mahdollistaa ns. Hukka-ajon suorittamisen esim. tilanteissa joissa asiakas ei syystä tai toisesta kertynyttä maksua suorita. Hukka-ajot kirjautuvat raportteihin ja taksimittarin kokonaismuisteihin. Hukkaajon kilometrit rekisteröidään kokonaisajomäärään. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassatilassa. Painikkeella suoritettu kuljetus/matka kirjataan Hukka-ajoksi. Taksimittari on Kassatilassa. VARATTU vahvista toiminto Suoritettu kuljetus/matka kirjataan Hukka-ajoksi. ja Hukka-ajon kuitti tulostuu automaattisesti. Peruuta toiminto 78

80 3.4.8 Kassa Tila Menu Taksimittarin toimintoja voidaan myös selata ja aktivoida Menu-valikon kautta. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Siirry painiketta painamalla Kassa-tilassa. taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassa-tilassa. Siirry painiketta painamalla taksimittarin seuraavalle toimintovalikon sivulle. Taksimittari on Kassa-tilassa. Painiketta painamalla siirrytään Menu-valikkoon. VARATTU Taksimittari on Kassa-tilan Menuvalikossa Painikketta painamalla, palataan takaisin OFF-tilaan. Valikon selaus suoritetaan painikkeilla ja. Valittu toiminto aktivoidaan 79

81 Kassa-tilan toiminnot (Menu) Koodi Lyhenne Toiminto 25 KIINT Sopimusajo 80 VUORO Vuoroväliraportti 69 NOPEUS Ajonopeus 67 VOLTS Järjestelmän käyttöjännite 60 KOPIO Kuitin kopio edellisestä päättyneestä kyydistä 63 KELLO Aika ja päivämäärä näytölle 42 JAETTU Jaettu maksu 64 KM Kyydin ajettu matka näytölle 49 HUKKA Hukka-ajo 302 ALV2 Muuta Arvonlisäverokannaksi 24% 301 ALV1 Muuta Arvonlisäverokannaksi 10% 300 ALV0 Muuta Arvonlisäverokannaksi 0% 653 LISÄT Lisämaksut 654 NÄY.LIS Lisämaksut näytölle 28 KIINT Sopimushinnan lisäys matkan hintaan 62 SISAVA Sisävalon sammutus 15 TIL:NO Tilausnumero 16 AJOLUO Ajoluokka 39 LISÄ Muu lisämaksu 40 MAKSU Alennus 51 Y-LASK Yhtiölaskutus 53 MOBLAS Mobiilimaksu 55 TAXLAS Taksilaskutus (TaxiPay) 59 OMALAS Omalaskutus 41 TIPPI Tippi 321 KORJ-1 Viimeisen maksun oikaisu 322 KORJ-2 2. viimeisen maksun oikaisu 323 KORJ-3 3. viimeisen maksun oikaisu 320 KORJAA Maksun oikaisu 80

82 3.5 Pois Päältä tila Kyydin päättämisen jälkeen taksimittari siirtyy Pois Päältä-tilaan, jossa näytetään taksimittarin näytöllä suoritetun maksun summaa asiakkaalle ja kuljettajalle. Huom! Pois Päältä-tilasta voi poistua aikaisintaan 10-sekunnin kuluttua painamalla painiketta tai poistumalla tilasta automaattisesti ajonopeuden ylittäessä 5 km/h. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Taksimittari on Stoptilassa. Asiakkaan kuitti tulostetaan painikkeella, jolloin taksimittarin siirtyy Stop-tilaan tai vaihtoehtoisesti painamalla painiketta siirtyy taksimittari Stop-tilaan ilman kuitin tulostusta. Stop-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle. Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. HUOM! Hukka-ajon suorittamisen jälkeen Pois Päältä-informaatiokentät korostetaan punaisella värillä. 81

83 4. Maksutapahtumat 4.1 Käteismaksu Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Taksimittari on Pois Päältä-tilassa. Asiakkaan kuitti tulostetaan painikkeella, jolloin taksimittarin siirtyy Stop-tilaan tai vaihtoehtoisesti painamalla painiketta siirtyy taksimittari Stop-tilaan ilman kuitin tulostusta. Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle. Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. 82

84 4.2 Korttimaksaminen Semel M2 Touch Screen taksimittariin liitetty laitekokoonpano vaikuttaa maksutapahtumien suorittamiseen. Tässä ohjeen osiossa on kuvattu eri laitekokoonpanojen yleisimmät korttimaksutapahtumat Korttimaksut M2 Basic ja M2 Extra laitekokoonpanoilla Semel M2 Basic laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen ja Ingenico IWL286 maksupäätteen. Semel M2 Extra laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen, Semel Contact Tablet tilausvälityspäätteen ja Ingenico IWL286 maksupäätteen Pankki- tai Luottokorttimaksaminen M2 Basic ja M2 Extra Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa Veloita maksun summa asiakkaalta joko lähimaksuna, tai sirukorttimaksuna, Asiakkaalta veloitettava summa siirtyy automaattisesti maksupäätteelle tai magneettijuovakorttimaksuna. 83 Katso tarvittaessa ohjeet Semel IWL Maksupääte Käyttöohjeesta.

85 Kuljettajan kuitti tulostuu automaattisesti Tulosta asiakkaan kuitti Kuittien tulostamisen jälkeen taksimittari siirtyy Pois Päältätilaan Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari on Vapaatilassa 84

86 Taksikorttimaksaminen M2 Basic ja M2 Extra Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa Tarkista tarvittaessa asiakkaan taksikortin voimassaolo ja sopivuus maksuvälineeksi joko käyttämällä korttia maksupäätteen sirukortin lukijassa tai magneettijuovakorttilukijassa. Kortin tiedot tulostuvat tulostimelta. Taksimittari on Vapaatilassa. Katso tarvittaessa ohjeet Semel IWL Maksupäätteen Käyttöohjeesta. Painamalla painiketta, siirtyy taksimittarin taksan aktivointi-tilaan. 85

87 Taksan aktivointivalikko on avattu. Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Taksamittari Varattutilassa, taksa-ajo aktivoituna Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5- sekunnin kuluessa. Valittu taksa aktivoidaan Saavuttuasi kohdeosoitteeseen paina painiketta siirtyäksesi Kassa-tilaan. Taksimittari on Kassatilassa Veloita maksun summa asiakkaalta korttityypistä riipuen joko sirukorttimaksuna, Asiakkaalta veloitettava summa siirtyy automaattisesti maksupäätteelle tai magneettijuovakorttimaksuna. Katso tarvittaessa ohjeet Semel IWL Maksupäätteen Käyttöohjeesta. 86

88 Kuljettajan kuitti tulostuu automaattisesti Tulosta asiakkaan kuitti Taksimittari odottaa mahdollisen omavastuuosuuden veloittamista Veloita omavastuuosuus asiakkaalta. Kuittien tulostamisen jälkeen taksimittari siirtyy Pois Päältätilaan Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari on Vapaatilassa 87

89 4.2.2 Korttimaksut M2 Basic Plus ja M2 Premium laitekokoonpanoilla Semel M2 Basic Plus laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen ja Spire SPm20 maksupäätteen. Semel M2 Premium laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen, Spire SPm20 maksupäätteen ja Semel Contact Tablet tilausvälityspäätteen Pankki- tai Luottokorttimaksaminen M2 Basic Plus ja M2 Premium Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa Veloita maksun summa asiakkaalta joko lähimaksuna, Asiakkaalta veloitettava summa siirtyy automaattisesti maksupäätteelle tai sirukorttimaksuna, tai magneettijuovakorttimaksuna. Katso tarvittaessa maksutapahtuman ohjeet Spire SPm20 maksupäätteen Käyttöohjeesta. 88

90 Kuljettajan kuitti tulostuu automaattisesti Tulosta asiakkaan kuitti Kuittien tulostamisen jälkeen taksimittari siirtyy Pois Päältätilaan Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari on Vapaatilassa Taksikorttimaksaminen M2 Basic Plus ja M2 Premium Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaatilassa. Painamalla painiketta, siirtyy taksimittarin taksan aktivointi-tilaan. 89

91 Taksan aktivointivalikko on avattu. Palataksesi edelliseen tilaan paina painiketta. Taksavalikon selaus voidaan suorittaa painikkeilla ja. Taksamittari Varattutilassa, taksa-ajo aktivoituna Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5- sekunnin kuluessa. Valittu taksa aktivoidaan Saavuttuasi kohdeosoitteeseen paina painiketta siirtyäksesi Kassa-tilaan. Taksimittari on Kassatilassa Veloita maksun summa asiakkaalta korttityypistä riipuen joko sirukorttimaksuna, Asiakkaalta veloitettava summa siirtyy automaattisesti maksupäätteelle tai magneettijuovakorttimaksuna. Katso tarvittaessa ohjeet Spire SPm20 maksupäätteen käyttöohjeesta. 90

92 Kuljettajan kuitti tulostuu automaattisesti Tulosta asiakkaan kuitti Taksimittari odottaa mahdollisen omavastuuosuuden veloittamista Veloita omavastuuosuus asiakkaalta. Kuittien tulostamisen jälkeen taksimittari siirtyy Pois Päältätilaan Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari on Vapaatilassa 91

93 4.3 Yhtiölaskutus Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painikeella laskutusvalikkoon. Taksimittari on Kassatilan laskutusvalikossa. siirry painikkeella yhtiölaskutukseen. Taksimittarin numeronäppäimistö avautuu omavastuuosuuden valintaan. Syötä asiakkaan omavastuuosuus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu maksajatunnuksen valintaan. Syötä maksajan tunnus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu kustannuspaikan valintaan. Syötä kustannuspaikan tunnus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu asiakasnumeron valintaan. Syötä asiakasnumero ja vahvista toiminto painikkeella tai ohita toiminto 92

94 Taksimittarin numeronäppäimistö avautuu matkustajien lukumäärän valintaan. Syötä matkustajien lukumäärä ja vahvista toiminto painikkeella tai ohita toiminto painikkeella. Taksimittari on Kassatilassa ja näytöllä näytetään kooste laskutustiedoista Vahvista laskutus painikkeella tulostaaksesi kuljettajan kuitin tai peruuta toiminto Taksimittari odottaa laskutuskuitin tulostamista Tulosta yhtiölaskutuskuitti Taksimittari odottaa mahdollisen omavastuuosuuden veloittamista Veloita omavastuu-osuus asiakkaalta. 93

95 4.4 Omalaskutus Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Kassatilassa. Siirry painikeella laskutusvalikkoon. Taksimittari on Kassatilan laskutusvalikossa. siirry painikkeella omalaskutukseen. Taksimittarin numeronäppäimistö avautuu omavastuuosuuden valintaan. Syötä asiakkaan omavastuuosuus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu maksajatunnuksen valintaan. Syötä maksajan tunnus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu kustannuspaikan valintaan. Syötä kustannuspaikan tunnus ja vahvista toiminto painikkeella tai ohita toiminto Taksimittarin numeronäppäimistö avautuu asiakasnumeron valintaan. Syötä kustannuspaikan tunnus ja vahvista toiminto painikkeella tai ohita toiminto 94

96 Taksimittarin numeronäppäimistö avautuu matkustajien lukumäärän valintaan. Syötä matkustajien lukumäärä ja vahvista toiminto painikkeella tai ohita toiminto painikkeella. Taksimittari on Kassatilassa ja näytöllä näytetään kooste laskutustiedoista Vahvista laskutus painikkeella tulostaaksesi kuljettajan kuitin tai peruuta toiminto Taksimittari odottaa laskutuskuitin tulostamista Tulosta yhtiölaskutuskuitti Taksimittari odottaa mahdollisen omavastuuosuuden veloittamista Veloita omavastuu-osuus asiakkaalta. 95

97 4.5 Kela-kuljetus ja laskutus Kela-kuljetus ja -laskutus M2 Basic ja M2 Extra laitekokoonpanoilla Semel M2 Basic laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen ja Ingenico IWL286 maksupäätteen. Semel M2 Extra laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen, Semel Contact Tablet tilausvälityspäätteen ja Ingenico IWL286 maksupäätteen. Tässä esimerkissä on kolmen matkustajan yhdistetty kuljetus, joista yksi tilauksista peruuntuu ja yhdelle matkustajalle lisätään avustamislisämaksu. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaa-tilassa Siirry maksupäätteen toimintoihin. Maksupäätteen tila Maksupäätteen näyttö Toimenpide Maksupääte on Vapaa-tilassa Siirry päävalikkoon maksupäätteen F- painikkeella. Huom! IWL286 maksupäätteellä voidaan käsitellä maksimissaan 8 kpl. KELAtilaustunnuksia yhtäaikaisesti. HUOM! Asiakaskohtainen KELA-tilaustunnus tulee tallentaa maksupäätteelle ja aktivoida ennenkuin asiakkaan kuljetus aloitetaan. Tämä toiminto voidaan suorittaa matkan alkaessa tai matkan aikana aina kuljettajan määrittelemässä ajankohdassa, edellä mainittu ehto huomioiden. KELA-tilaustunnuksia voidaan myös lisätä tai poistaa matkan aikana. 96

98 Maksupäätteen päävalikko on avattu Siirry Laskutus-valikkoon painikkeella 1. Maksupäätteen Laskutus-valikko on avattu Siirry KELA-toimintoihin maksupäätteen painikkeella 3. Maksupääte on KELA-laskutuksen toimintotilassa Aktivoi asiakaskohtaisen KELA-tilaustunnuksen Käsinsyöttö painikkeella. 97

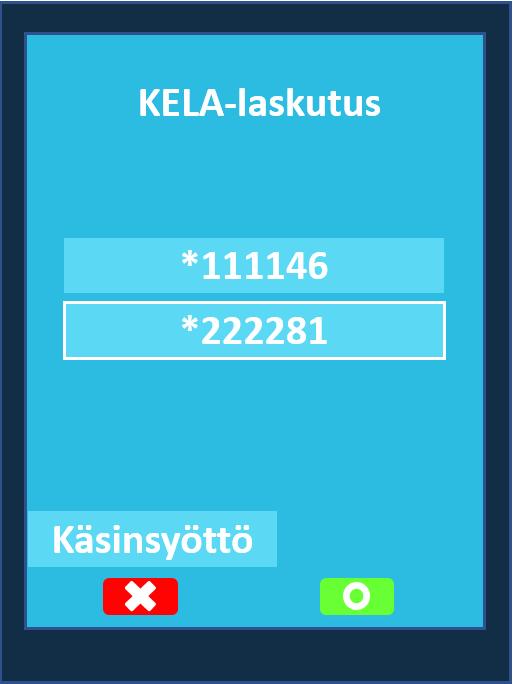

99 Maksupääte on KELA-laskutuksen valikossa Näppäile KELAtilaustunnus ja hyväksy Maksupäätteen näytöllä näytetään tallennettu KELAtilaustunnus Aktivoi taksa-ajo taksimittarilta saavuttuasi asiakkaan luo. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaa-tilassa Aktivoi taksa T1 98

100 T1 taksavalikko on avattu Taksimittari on T1 kuluttajataksan aktivointitilassa. Siirry KELA-taksan valintaan joko painikkeelle tai. Aktivoi KELA-taksa Palataksesi edelliseen tilaan paina painiketta. Valittu KELA-taksa on aktivoitu Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. Jatka toimenpiteitä maksupäätteen laskutusvalikossa. Maksupäätteen tila Maksupäätteen näyttö Toimenpide Maksupäätteen näytöllä näytetään tallennettu KELAtilaustunnus Valitse ensimmäisen kyytiin otettavan asiakkaan toiminnot painamalla asiakaskohtaista KELAtilaustunnusta. 99

101 Maksupääte on ensimmäisen matkustajan toiminnot-tilassa Aktivoi ensimmäisen matkustajan kyytin ottaminen painikkeella. ja aja seuraavan kyytiin tulevan asiakkaan luo. Maksupäätteen näytöllä näytetään aktivoitu KELAtilaustunnus HUOM! Sisään kirjattu matkustaja ilmaistaan KELAtilaustunnuksen edessä olevalla tähdellä Huom! Valittu KELAtilaustunnus voidaan peruuttaa/poistaa painikkeella, jos asiakasta ei ole kirjattu vielä Sisään -painikkeella kyytiin otetuksi. Aja seuraavan kyytiin tulevan asiakkaan luo ja lisää seuraavan matkustajan KELAtilaustunnus painikkeella ennen toisen matkustajan kuljetuksen aloittamista. Seuraava KELAtilauksen mukainen asiakas tulee kyytiin. Maksupääte on KELA-laskutuksen valikossa Näppäile seuraava KELAtilaustunnus ja hyväksy 100

102 Maksupääte palaa KELA-laskutustunnus valikkoon HUOM! Sisään kirjatut matkustajat ilmaistaan KELAtilaustunnusten edessä olevalla tähdellä ja tallennetut mutta ei vielä sisäänkirjatut matkustajat ilmaistaan KELAtilaustunnuksella ilman etumerkkiä Maksupääte on matkustajan toiminnot-tilassa Valitse toisen kyytiin otettavan asiakkaan toiminnot painamalla asiakaskohtaista KELAtilaustunnusta (tässä esimerkissä). Aktivoi matkustajan kyytin ottaminen painikkeella. Huom! Valittu KELAtilaustunnus voidaan peruuttaa/poistaa painikkeella, jos asiakasta ei ole kirjattu vielä Sisään -painikkeella kyytiin otetuksi. 101

103 Maksupääte palaa KELA-laskutustunnus valikkoon Maksupääte on KELA-laskutuksen valikossa Aja kolmantena kyytiin tulevan asiakkaan luo ja lisää seuraavan matkustajan KELAtilaustunnus painikkeella ennen matkustajan kuljetuksen aloittamista. Huom! Valittu KELAtilaustunnus voidaan peruuttaa/poistaa painikkeella, jos asiakasta ei ole kirjattu vielä Sisään -painikkeella kyytiin otetuksi. Näppäile seuraava KELAtilaustunnus ja hyväksy Maksupäätteen näytöllä näytetään aktivoidut ja tallennetut KELAtilaustunnukset Valitse kolmantena kyytiin otettavan asiakkaan toiminnot painamalla asiakaskohtaista KELAtilaustunnusta (HUOM! tässä esimerkissä asiakkaan kyytiin tuleminen peruuntuu ja KELAtilaustunnus poistetaan). 102

104 Maksupääte on matkustajan toiminnot-tilassa Poista asiakkaan KELAtilaustunnus painikkeella. (HUOM! tässä esimerkissä tämän asiakkaan kyytiin tuleminen peruuntuu ja KELA-tilaustunnus poistetaan). Huom! Tämä toiminto ei ole enää mahdollinen, jos asiakas on kirjattu jo Sisään -painikkeella kyytiin otetuksi. Maksupääte palaa KELA-laskutustunnus valikkoon Aja ensimmäisenä matkan päättävän asiakkaan matkan pääteosoitteeseen. HUOM! Sisään kirjatut matkustajat ilmaistaan aktivoitujen KELAtilaustunnusten edessä olevalla tähdellä ja Taksimittarin tila Taksimittarin näyttö Toimenpide Saavutte Siirry Kassa-tilaan ensimmäisenä matkan päättävän asiakkaan matkan kohteeseen 103

105 Taksimittari Kassatilassa Taksimittari on KASSA-tilassa (tässä esimerkissä lisätään asiakaskohtainen avustamislisä) Taksimittarin numero-näppäimistö avautuu. Lisää asiakaskohtaiseen veloitukseen mahdollinen asiakkaan palvelutapahtumaan liittyvä lisämaksu taksimittarin numeronäppäimistöä käyttäen. Koodi: 330E -> Avustamislisä Koodi 331E -> Paari- /Porraslisä Avaa numeronäppäimistö koskettamalla näytön oikean puoleista yläosaa. Syötä koodi 330 (Avustamislisä) ja vahvista Taksimittari Kassatilassa Suorita asiakkaan omavastuuosuuden valinta maksupäätteellä. Maksupäätteen tila Maksupäätteen näyttö Toimenpide Maksupääte KELAlaskutustunnus valikossa Suorita ensimmäisenä pois kyydistä jätettävän asiakkaan maksutapahtuman toiminnot painamalla asiakaskohtaista KELAtilaustunnusta (tässä esimerkissä). 104

106 Maksupääte on matkustajan toiminnot-tilassa Aktivoi asiakkaan kyydin päättyminen painikkeella Maksupääte näyttää KELA-kuljetuksen omavastuu-valikon Valitse asiakkaan omavastuuosuus. Maksupääte näyttää hetken aikaa Maksu OK tekstiä Tulosta kuitit taksimittarilta. 105

107 Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari odottaa KELA-kuljetuksen kuljettajan kuitin tulostusta Tulosta kuitti painikkeella. Taksimittari odottaa KELA-kuljetuksen kuitin tulostusta Tulosta kuitti painikkeella. Taksimittari siirtyy KASSA-tilaan asiakkaan omavastuu-osuuden veloitukseen ja laskee automaattisesti asiakkaan kuljetuksen kilometrikohtaisen osuuden KELAlaskutusta varten Taksimittari siirtyy KASSA-tilaan näyttäen matkan veloittamatta olevan maksuosuuden. Taksimittari on Taksa-ajotilassa Suorita asiakkaalta maksun vastaanottaminen ja tulosta kuitti HUOM! Lähimaksaminen maksukorteilla ei ole mahdollista IWLmaksupäätteellä KELAkuljetuksen yhteydessä. Matkan jatkuessa kyytiin jääneen asiakkaan kanssa, palaa taksa-ajoon painikkeella (taksimittari palaa automaattisesti käyttämään aiemmin valittua taksa-luokkaa). Aja kyytiin jääneen asiakkaan kohdeosoitteeseen. Saavutte kohteeseen, Taksimittari on Taksa-ajotilassa Siirry Kassa-tilaan painamalla painiketta. 106

108 Taksimittari Kassatilassa Laskuta ajo maksupäätteen KELAlaskutusvalikon kautta. Maksupäätteen tila Maksupäätteen näyttö Toimenpide Maksupäätteen näytöllä näytetään KELA-tilaustunnus Valitse asiakkaan toiminnot painamalla asiakaskohtaista KELAtilaustunnusta Maksupääte on matkustajan toiminnot-tilassa Aktivoi matkustajan kyydin päättyminen painikkeella. 107

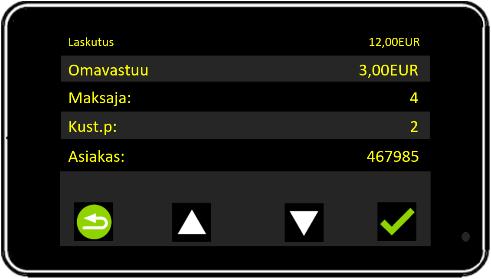

109 Maksupääte näyttää KELA-kuljetuksen omavastuu-valikon Valitse asiakkaan omavastuuosuus. Maksupääte näyttää hetken aikaa Maksu OK tekstiä Tulosta kuitit taksimittarilta. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari odottaa KELA-kuljetuksen kuljettajan kuitin tulostusta Tulosta kuitti painikkeella. Taksimittari odottaa KELA-kuljetuksen kuitin tulostusta Tulosta kuitti painikkeella. 108

110 Taksimittari siirtyy KASSA-tilaan asiakkaan omavastuu-osuuden veloitukseen ja laskee automaattisesti asiakkaan kuljetuksen kilometrikohtaisen osuuden KELAlaskutusta varten Taksimittari on Pois Päältä-tilassa Suorita asiakkaalta maksun vastaanottaminen ja tulosta kuitti HUOM! Lähimaksaminen maksukorteilla ei ole mahdollista IWLmaksupäätteellä KELAkuljetuksen yhteydessä. Taksimittari pysyy Pois Päältä tilassa 10-sekuntia. 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari palaa Vapaa-tilaan 109

111 4.5.2 Kela-kuljetus ja -laskutus M2 Basic Plus laitekokoonpanolla Semel M2 Basic Plus laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen ja Spire SPm20 maksupäätteen. Taksimittarin tila Taksimittarin näyttö Toimenpide Taksimittari on Vapaa-tilassa Aja asiakkaan luo ja aktivoi taksa T1 T1 taksavalikko on avattu Taksimittari on T1 kuluttajataksan aktivointitilassa. Siirry KELA-taksan valintaan joko painikkeelle tai. Aktivoi KELA-taksa Palataksesi edelliseen tilaan paina painiketta. Valittu KELA-taksa on aktivoitu Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. Siirry asiakkaan kirjaustoimintoihin Taksimittarin asiakkaan tunniste- ja tilanäyttö avattu Lisää asiakkaan tilaustunnus taksimittarille Palataksesi edelliseen tilaan paina painiketta. 110

112 Taksimittarin numeronäppäimistö avattu Syötä asiakkaan Kelatilaustunnus ja vahvista Asiakkaan Kelatilaustunnus tallennettu taksimittariin Aktivoi ensimmäisen matkustajan tilaustunnus siirtymis Asiakkaan Kelatilaustunnus valittuna Kirjaa asiakas kyytiin Taksimittarin näytöllä näytetään aktivoitu Kela-tilaustunnus ja asiakkaan kuljetuksen kertynyt matka Taksimittarin numeronäppäimistö avattu Aja seuraavan kyytiin tulevan asiakkaan luo ja lisää seuraavan matkustajan KELAtilaustunnus painikkeella. Syötä asiakkaan Kelatilaustunnus ja vahvista Taksimittarin näytöllä näytetään aktivoitu Kela-tilaustunnus ja viimeisenä syötetty Kela-tilaustunnus Aktivoi toisen matkustajan tilaustunnus siirtymis Asiakkaan Kelatilaustunnus valittuna Kirjaa asiakas kyytiin 111

113 Taksimittarin näytöllä näytetään aktivoidut Kela-tilaustunnukset ja asiakaskohtainen kuljetuksen kertynyt matka Saavutte ensimmäisenä matkan päättävän asiakkaan matkan kohteeseen Aja ensimmäisenä matkan päättävän asiakkaan pääteosoitteeseen. Aktivoi poistuvan matkustajan tilaustunnus siirtymispainikkeella ja kirjaa asiakas ulos Taksimittari odottaa asiakkaan omavastuuosuuden valintaa Aktivoi poistuvan matkustajan omavastuu siirtymispainikkeella, vahvista valinta Taksimittari siirtyy KASSA-tilaan asiakkaan omavastuu-osuuden veloitukseen Suorita asiakkaalta maksun vastaanottaminen ja tulosta kuitti painikkeella. Taksimittari palaa KASSA-tilaan näyttäen matkan veloittamatta olevan maksuosuuden. Taksimittari on Varattu-tilassa taksaajo aktiivisena Matkan jatkuessa kyytiin jääneen asiakkaan kanssa, palaa taksa-ajoon painikkeella (taksimittari palaa automaattisesti käyttämään aiemmin valittua taksa-luokkaa). Saavuttuasi kohteeseen aktivoi asiakkaan kyydin päättyminen painikkeella. Taksimittari on Kassa-tilassa Siirry painikeella laskutusvalikkoon. 112

114 Taksimittari on Kassa-tilan laskutusvalikossa Kela- siirry painikkeella laskutukseen. Kela-toiminto on avattu Kirjaa asiakas ulos Taksimittari odottaa asiakkaan omavastuuosuuden valintaa Aktivoi poistuvan matkustajan omavastuu siirtymispainikkeella, vahvista valinta Taksimittari siirtyy KASSA-tilaan asiakkaan omavastuu-osuuden veloitukseen Suorita asiakkaalta maksun vastaanottaminen ja tulosta kuitti painikkeella. Taksimittari odottaa KELA-kuljetuksen kuljettajan kuitin tulostusta Tulosta kuitti painikkeella. Taksimittari odottaa KELA-kuljetuksen kuitin tulostusta Tulosta kuitti painikkeella. Taksimittari on Pois Päältä-tilassa. Pois Päältä-tilasta ei voi poistua 10-sekunnin aikana. 113

115 10-sekunnin kuluttua ikoni avautuu/ilmestyy näytölle. Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. Taksimittari on Vapaa-tilassa. 114

116 4.5.3 Kela-kuljetus ja -laskutus M2 Extra ja M2 Premium laitekokoonpanoilla Semel M2 Basic Plus laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen ja Spire SPm20 maksupäätteen. Semel M2 Premium laitekokoonpano sisältää Semel M2 Touch Screen taksimittarin, Semel Rx90hn tulostimen, Spire SPm20 maksupäätteen ja Semel Contact Tablet tilausvälityspäätteen. Järjestelmän tila Taksimittari ja tilausvälityspääte ovat Vapaa-tilassa ajovuoro aloitettuna Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide KELAkuljetusta tarjotaan autolle Hyväksy KELAkuljetustarjous painikkeella Hylkää KELAkuljetustarjous painikkeella 115

117 Järjestelmän tila KELAkuljetusta tarjotaan autolle Matkan informaation sivujen selaus Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide KELAkuljetustarjouksen matkan tiedot selattavissa ja luettavissa. Vaihda matkan reittitietosivua painikkeilla ja. Vahvista KELAkuljetustarjouksen hyväksyminen painikkeella Hylkää KELAkuljetustarjous painikkeella 116

118 Järjestelmän tila KELAkuljetuksen tarjous on hyväksytty kuljettajan toimesta Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Aja asiakkaan luo tilauksen mukaiseen noutoosoitteeseen. Taksimittari on Vapaatilassa Aktivoi taksa T1 T1 taksavalikko on avattu Taksimittari on T1 kuluttajataksan aktivointitilassa. Siirry KELAtaksan valintaan joko painikkeelle tai. Aktivoi KELAtaksa painikkeella. Huom! Taksavalikossa valittuna oleva taksa aktivoituu automaattisesti, jos mitään valintaa ei ole suoritettu 5-sekunnin kuluessa. Palataksesi edelliseen tilaan paina painiketta. 117

119 Järjestelmän tila Valittu KELAtaksa on aktivoitu Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Ajonvälitysjärjetelmä odottaa toimenpiteitä Vahvista saapuminen painikkeella Asiakkaalla painike Asiakas sisään painike Asiakkaan saapuessa kyytiin, paina Asiakas sisään painiketta Aja kuljetuksen kohdeosoitteeseen. 118

120 Järjestelmän tila Saapuminen kohdeosoitteeseen Asiakas ulos painike Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Saavuttuasi asiakkaan kohdeosoitteeseen vahvista matkan päättyminen Asiakas ulospainikkeella Taksimittari siirtyy Kassatilaan 29,31 Tarvittaessa lisää asiakaskohtaiseen veloitukseen mahdollinen asiakkaan palvelutapahtumaan liittyvä lisämaksu taksimittarin numeronäppäimistöä käyttäen. Koodi: 330 -> Avustamislisä Koodi 331 -> Paari-/Porraslisä Taksimittari on KASSAtilassa (asiakaskohtaisen avustamislisämaksun 330 aktivointi) 29,31 Avaa numeronäppäimistö koskettamalla näytön oikean puoleista yläosaa. Taksimittarin numeronäppäimistö avautuu. Syötä koodi 330 (Avustamislisä) ja vahvista painikkeella, jonka jälkeen lisämaksu siirtyy hintaan. 119

121 Järjestelmän tila Tilausvälityspääte on siirtynyt omavastuun valinnan tilaan. Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Valitse asiakkaan omavastuu-osuus painamalla näyttöriviä Valitse Omavastuu. Omavastuuosuuden valinta omavastuuosuuden vaihtoehdot näytetään. Valitse asiakkaan omavastuu-osuus painamalla valittavan summan kohdalta. Tilausvälityspääte näyttää matkan tiedot Tulosta Kelalaskutuksen kuljettajan kuitti painikkeella 120

122 Järjestelmän tila Taksimittari odottaa KELAkuljetuksen kuitin tulostusta Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Tulosta kuitti Taksimittari siirtyy KASSA-tilaan asiakkaan omavastuuosuuden veloituksen tilaan Taksimittari on Pois Päältä-tilassa Suorita asiakkaalta omavastuun maksun vastaanottaminen ja tulosta kuitti Taksimittari pysyy Pois Päältä tilassa 10- sekuntia. 10-sekunnin kuluttua ikoni avautuu/ilmes tyy näytölle Painamalla painiketta tai ajonopeuden ylittäessä 5 km/h, siirtyy taksimittari Vapaa-tilaan. 121

123 Järjestelmän tila Taksimittari palaa Vapaatilaan Taksimittarin ja Tilausvälityspäätteen näyttö Toimenpide Contact Tablet tilausvälityspääte palaa Vapaa-tilaan 122

124 5. Kirjoitin ja kuitin tulostus Taksimittarin raporttien ja kuittien täydelliseen virheettömään tulostukseen tarvitaan taksimittarin yhteyteen suunniteltu kirjoitin. On olemassa alueita, joissa paikallinen lainsäädäntö edellyttää taksimittariin liitettyä kuittikirjoitinta. Kuittikirjoittimen parametrit asetetaan Liput-valikossa (koodi 600). Kuitin tulostaminen maksutapahtuman yhteydessä voidaan ohittaa käteismaksuissa, mikäli sitä ei ole paikallisella lainsäädännöllä vaadittu. Lämpökirjoitin RX90hn Lämpökirjoitin on suositeltavaa asentaa autoon siten, että kirjoitin ei ole alttiina suoralle auringonpaisteelle tai kuumuudelle. UV-säteily ja kuumuus heikentävät tulostimen paperin laatua. Käytettävän lämpöpaperin säilytyksessä on tämä huomioitava. 5.1 Kuitin tulostus Taksimittarin tila Taksimittarin näyttö Toimenpide Maksutapahtuma (Taksimittari on Kassatilassa). Painiketta painamalla tulostuu maksutapahtuman kuitti. Taksimittari on Ajo Suoritettu-tilassa. Taksimittari pysyy Ajo- Suoritettu-tilassa 10- sekuntia. Taksimittari on Ajo Suoritettu-tilassa ja painike ilmestyy näytölle. Taksimittari on Ajo Suoritettu tilassa kunnes auton ajonopeus ylittää 5 km/h tai kuljettaja painaa taksimittarin painiketta. 123
