1 INSINÖÖRITOIMISTO VAHVACON OY Multamäentie 281, Valkeala Puh S-posti: S-posti: Työnumero A.Parkkinen Mikkelin Vihannes Oy, Logistiikkakeskus Pomonkatu Mikkeli L V I A - t y ö s e l i t y s LVI-02

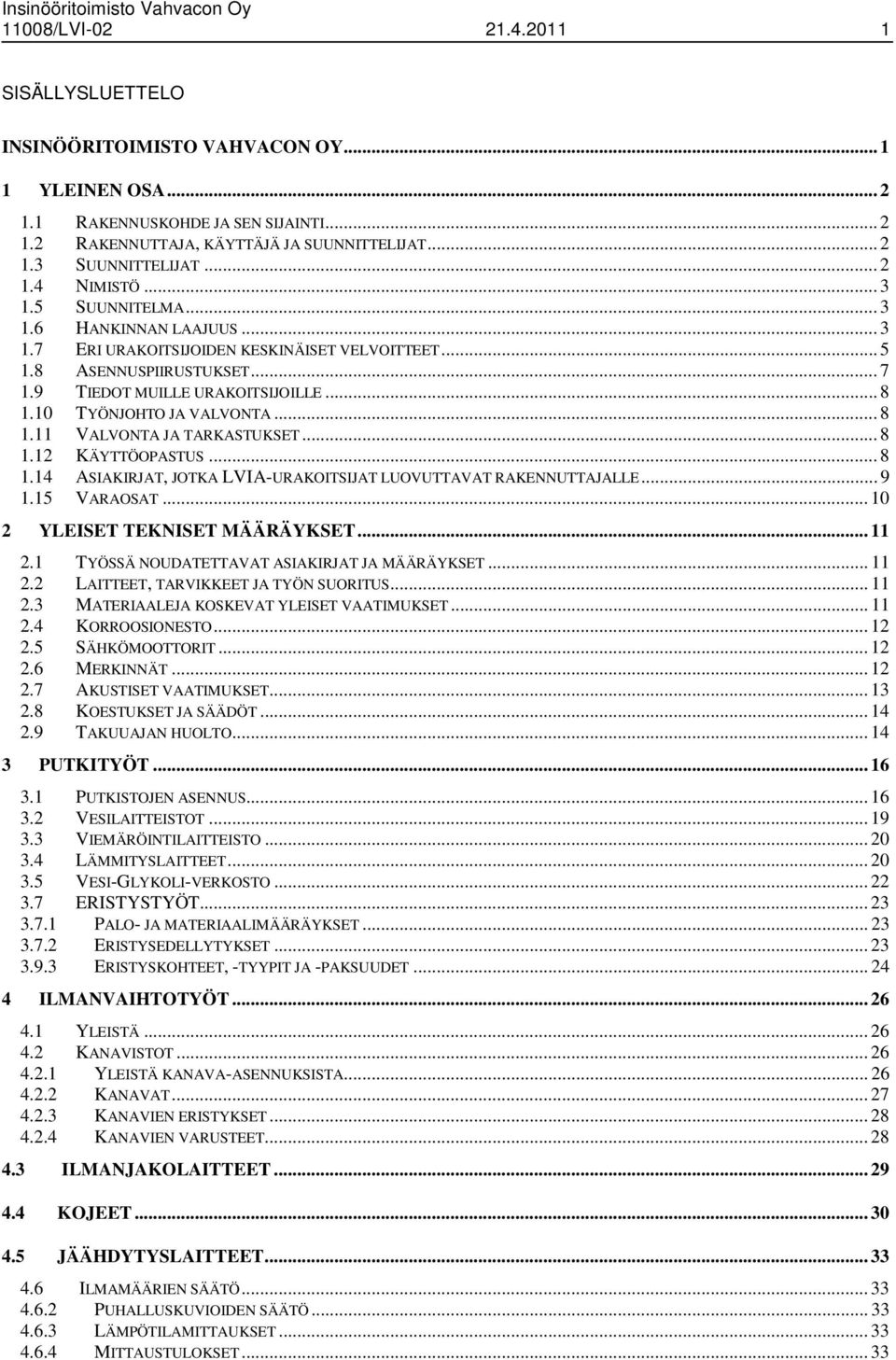

2 Insinööritoimisto Vahvacon Oy 11008/LVI SISÄLLYSLUETTELO INSINÖÖRITOIMISTO VAHVACON OY YLEINEN OSA RAKENNUSKOHDE JA SEN SIJAINTI RAKENNUTTAJA, KÄYTTÄJÄ JA SUUNNITTELIJAT SUUNNITTELIJAT NIMISTÖ SUUNNITELMA HANKINNAN LAAJUUS ERI URAKOITSIJOIDEN KESKINÄISET VELVOITTEET ASENNUSPIIRUSTUKSET TIEDOT MUILLE URAKOITSIJOILLE TYÖNJOHTO JA VALVONTA VALVONTA JA TARKASTUKSET KÄYTTÖOPASTUS ASIAKIRJAT, JOTKA LVIA-URAKOITSIJAT LUOVUTTAVAT RAKENNUTTAJALLE VARAOSAT YLEISET TEKNISET MÄÄRÄYKSET TYÖSSÄ NOUDATETTAVAT ASIAKIRJAT JA MÄÄRÄYKSET LAITTEET, TARVIKKEET JA TYÖN SUORITUS MATERIAALEJA KOSKEVAT YLEISET VAATIMUKSET KORROOSIONESTO SÄHKÖMOOTTORIT MERKINNÄT AKUSTISET VAATIMUKSET KOESTUKSET JA SÄÄDÖT TAKUUAJAN HUOLTO PUTKITYÖT PUTKISTOJEN ASENNUS VESILAITTEISTOT VIEMÄRÖINTILAITTEISTO LÄMMITYSLAITTEET VESI-GLYKOLI-VERKOSTO ERISTYSTYÖT PALO- JA MATERIAALIMÄÄRÄYKSET ERISTYSEDELLYTYKSET ERISTYSKOHTEET, -TYYPIT JA -PAKSUUDET ILMANVAIHTOTYÖT YLEISTÄ KANAVISTOT YLEISTÄ KANAVA-ASENNUKSISTA KANAVAT KANAVIEN ERISTYKSET KANAVIEN VARUSTEET ILMANJAKOLAITTEET KOJEET JÄÄHDYTYSLAITTEET ILMAMÄÄRIEN SÄÄTÖ PUHALLUSKUVIOIDEN SÄÄTÖ LÄMPÖTILAMITTAUKSET MITTAUSTULOKSET... 33

3 Insinööritoimisto Vahvacon Oy 11008/LVI Yleinen osa 1.1 Rakennuskohde ja sen sijainti Rakennustyyppi: Rakennustoimenpide Rakennuskohteen nimi Logistiikkakeskus Uudisrakennus Mikkelin Vihannes Oy Pomonkatu Mikkeli 1.2 Rakennuttaja, käyttäjä ja suunnittelijat Rakennuttaja: Yhdyshenkilöt Mikkelin Vihannes Oy Tarja Kankkunen Yrittäjänkatu 22, Mikkeli puh Jouko Mäkinen puh Rakennuttajakonsultti- ja valvontatehtävät Yhdyshenkilö R-Insinöörit Oy Mikonkatu 8 A Mikkeli Jukka Polvinen puh Suunnittelijat Pää- ja arkkitehtisuunnittelu Yhdyshenkilö FarmiMalli Oy Hauenkoukku 18 A Kuopio Urpo Manninen gsm Rakennesuunnittelu Yhdyshenkilö Pohjasuunnittelu Yhdyshenkilö LVIJA-suunnittelu Yhdyshenkilöt SS-Teracon Oy Viinikatu 1 C Tampere Seppo Salo gsm Ramboll Finlan Oy Jääkärinkatu Mikkeli Hannu Lauhakari gsm LVI-Insinööritoimisto Vahvacon Oy Multamäentie Valkeala Aulis Parkkinen gsm

4 Insinööritoimisto Vahvacon Oy 11008/LVI Sähkösuunnittelu Yhdyshenkilö Insinööritoimisto Etelä-Savon Sähköpalvelu Maaherrankatu Mikkeli Matti Muranen gsm Nimistö 1.5 Suunnitelma 1.6 Hankinnan laajuus Yleistä Nimistön suhteen noudatetaan RT ja lisäksi seuraavaa: Sanalla työselitys tarkoitetaan tätä työselitystä ja sanalla urakoitsija tai LVIAurakoitsija tämän työselityksen ao. kohdan työn suorittajaa. Tässä työselityksessä on käytetty yleisnimitystä pääurakoitsija tai rakennusurakoitsija niistä urakoitsijoista, joille kuuluu rakennustyö. Tarkoituksena on hankintarajojen esittäminen yksinomaan LVIA-urakoitsijan kannalta. Pääurakoitsijanimikkeen sisältämien urakoitsijoiden keskinäiset hankintarajat ilmenevät muista asiapapereista. Suunnitelma käsittää tämän työselityksen ja erikseen luetellut piirustukset. Työselitykset ja piirustukset täydentävät toisiaan. Pätevyysjärjestyksessä on voimassa se, mitä siitä urakkasopimuksessa on sanottu. Piirustusten suhteen pätee mittaluku ennen mittakaavan suureita. Suunnittelija hyväksyttää piirustukset viranomaisilla. Suunnitelmasta saa poiketa vain rakennuttajan valtuuttaman henkilön luvalla. Jos urakoitsija omavaltaisesti poikkeaa laadituista suunnitelmista, kuuluu hänen omien töiden korjaamisen lisäksi korvata myös korjauksesta johtuvien töiden kustannukset. Työselitykseen liittyvissä piirustuksissa esitetyt kojeiden ja laitteiden mittapiirrokset ovat kaaviollisia. Tästä syystä on urakoitsijan työssä sekä tarvikkeiden valmistuksessa ja valinnassa tarkoin harkittava paras mahdollinen asennustapa, hoito ja huolto ym. tekniset seikat. Urakoitsijan on asennuksessa noudatettava sisustus- ja muita erikoispiirustuksia, joita arkkitehti ja muut asiantuntijat työn kuluessa toimittavat. Suunnittelijan työn pohjana olleet arkkitehdin työpiirustukset saattavat jossain määrin poiketa rakennuksen lopullisista työpiirustuksista. Urakoitsijalle toimitetaan lopulliset arkkitehdin työpiirustukset detaljeineen urakoitsijan pyytämänä ajankohtana ennen työn suoritusta. Urakoitsijan tulee ottaa huomioon työn suorituksessa arkkitehdin tekemät muutokset. Mikäli urakoitsija katsoo, ettei jonkin suunnittelijan esittämä laitevaatimus tai kytkentätapa sovellu hänen laitteilleen eikä urakoitsija voi vastata työn tuloksesta, jos ohjelman mukaista ratkaisua käytetään, tulee urakoitsijan esittää omille laitteilleen sopiva ratkaisu urakkatarjouksessa vaihtoehtoisen tarjouksen muodossa. LVIA-urakoitsijan hankintaan sisältyvät työselityksen mukaiset LVIAjärjestelmät viimeisteltyyn käyttökuntoon saatettuna lukuun ottamatta niitä kojeja laitehankintoja sekä työsuorituksia, jotka jäljempänä tässä työselityksessä tai piirustuksissa on erikseen mainittu toiseen hankintaan kuuluvaksi.

5 Insinööritoimisto Vahvacon Oy 11008/LVI Lisäksi on LVIA-urakoitsijan valvottava, että muiden urakoitsijoiden hankintaan kuuluvat työsuoritukset ja toimitukset, siltä osin kuin ne liittyvät LVIAjärjestelmiin ovat tämän työselostuksen mukaisia. Edellä esitetyn yleisperiaatteen selventämiseksi kiinnitetään urakoitsijoiden huomio mm. seuraaviin velvoitteisiin: - toimittaa sähköiset kojeet täydellisinä sähkömoottoreineen sähkötarkastuslaitoksen hyväksymässä kunnossa tarvittavin taajuusmuuttajin. - hankkii ja asentaa toimittamiinsa laitteisiin liittyvät hälytysimpulssin antajat lukuun ottamatta kelakytkimiin tulevia - hankkii teräsrakenteiset alustat, tartunnat, kiinnityspultit, kehykset ja läpimenoholkit asentamilleen putkistoille, kanavistoille ja laitteille Myös tartuntojen poraus ja kiinnitys rakenteisiin kuuluu urakkaan. - mahdollisia alihankintoja varten tarvittavat asiapaperit määrittelee ja toimittaa urakoitsija sekä tarjouspyyntö- että tilausvaiheessa - LVIA-töiden ja laitteiden osalta takuuaika on kaksi vuotta LVIA-urakan eri osa-alueisiin kuuluvat velvoitteet; Putkitöihin kuuluvat velvoitteet - hankkii ja asentaa kaikki kohdassa Putkityöt mainitut putkistot ja laitteet täyteen käyttökuntoon. - hankkii ja asentaa kaikki lattialämmitysverkostot putkineen, säätölaitteineen ja suunnitelmineen täyteen toimintakuntoon. - hankkii ja asentaa siirrinpaketin ja laitteet tekniseen tilaan / lämmönjakohuoneessa suunnitelman mukaan. - hankkii ja asentaa suunnitelmissa esitetyt jäähdytyslaitteet täyteen toimintakuntoon kaikkine putkineen ja varusteineen. - asentaa säätö- ja magneettiventtiilit sekä tuntoelimien suojaholkit hankkimisiinsa putkistoihin. Kaikkien säätölaitteiden hankinta kuuluu säätölaiteurakoitsijalle, lukuun ottamatta putkiosassa mainittuja säätö, ohjaus- ja hälytyslaitteita. Lämpö- ja lämmönjakokeskuksien säätölaitteet toimittaa säätölaiteurakoitsija putkiurakoitsijan ilmoittamalle valmistajalle - huuhtelee putkistot ennen käyttöön ottoa - huolehtii, että putkiasennukset eivät estä laitteiden huoltoa - suorittaa lämmitysverkoston säädön koko kiinteistössä. - tarvittavat asennustelineet - toimittaa rakennuttajalle kolmena (3) kappaleena säädön jälkeen sekä kerran takuuaikana luettelon, jossa on jokaisen huonetilan mittauksilla todetut lämpötilat Ilmanvaihtotöihin kuuluvat velvoitteet - hankkii ja asentaa kaikki kohdassa Ilmanvaihtotyöt mainitut kanavistot ja laitteet täyteen käyttökuntoon. Kaikkien säätölaitteiden hankinta kuuluu

6 Insinööritoimisto Vahvacon Oy 11008/LVI säätölaiteurakoitsijalle, lukuun ottamatta osassa Ilmavaihtotyöt mainittuja säätö-, ohjaus- ja hälytyslaitteita. Hankkii puhaltimien taajuusmuuttajat. - hankkii ilmanvaihtojärjestelmien ulkosäleiköt kehyksineen - hankkii ja tekee ilmanvaihtokanavien lämpöeristykset mineraalivillasta - hankkii ja tekee ilmavaihtokanavien paloeristykset mineraalivillasta - hankkii ja tekee ilmanvaihtokanavien äänenvaimennukset - hankkii ja asentaa peltimoottorien asennusalustat, työntötangot ja nivelet - tarvittavat asennustelineet - puhdistaa peltiset ilmanvaihtokanavat ja kojeet ennen säätötöiden aloittamista Säätö- ja valvontalaiteurakkaan kuuluvat työt ja velvoitteet - kaikkien RAU-urakkaan kuuluvien laitteiden hankinta ja asennus lukuun ottamatta putkistoihin asennettavia laitteita, joiden asennus kuuluu putkiurakkaan. - määrittelee ja merkitsee kaikkien asennettavien anturien, lähettimien jne. paikat - hankkii ja asentaa suodatinvartijat, puhallinvartijat sekä jäätymissuojat - varustaa ilmanvaihtolaitoksen piirustuksissa esitetyillä lämpömittareilla - toimittaa säätökeskuksiin tarkistusmittaustilaisuuteen mennessä virityspöytäkirjat, säätökaaviot ja kytkentäkaaviot muovikoteloissa - hankkii ja asentaa säätökeskusten asennuksissa tarvittavat tukikehikot ja jalustat 1.7 Eri urakoitsijoiden keskinäiset velvoitteet - Katso urakkarajaliite Rakennusurakoitsijan työt ja velvoitteet muista urakoista Yleiset velvoitteet - hankkii syvennys- ja läpäisymuotit ja suorittaa niiden sovituksen ja asennuksen - lisätukien, koolausten tms. tekeminen rakenteisiin asennusten, kalusteiden ja varusteiden kiinnitystarpeen mukaan - luukkujen tai helposti avattavien osien tekeminen alakattoihin, vesikattoon, hormeihin yms. peiterakenteisiin puhdistus- ja tarkastusluukkujen, venttiilien, palopeltien, tuntoelimien, jakorasioiden yms. kohdalla - muiden urakoitsijoiden toimittamien luukkujen, kehysten, säleikköjen yms. kiinnittäminen rakenteisiin piirustusten ja ao. urakoitsijoiden ohjeiden mukaan näistä aiheutuvine rakenteiden vahvistuksineen

7 Insinööritoimisto Vahvacon Oy 11008/LVI kojeiden, laitteiden tms. teräsbetoni- ja puualustojen teko ao. urakoitsijan, erillisurakoitsijan tai- hankkijan ohjeiden ja piirustusten mukaan. Jos näihin liittyy tärinänvaimentimia, niiden hankinta kuuluu ao. urakkaan. Teräsrakenteisten alustojen teko kuuluu laitteen toimittajalle, ellei toisin mainita. - rakenteiden suojaaminen kastumiselta ja jäätymiseltä - maalaa pohjamaalatut ja maalaamattomat näkyviin jäävät asennukset taustan väriin ellei muuta ole sanottu Aputyöt - antaa rakennustyömaalla urakoitsijan sitä halutessa omakustannushinnan mukaan laskettua korvausta vastaan apua raskaiden ja suurikokoisten esineiden siirtämisessä asennuspaikalle ao. urakoitsijan vastuulla. - asennettujen laitteiden, kalusteiden, kaapeleiden ja sähkökojeiden, kanavien sekä putkistojen yleissuojaus. Erikoissuojaukset kuuluvat ao. urakoitsijalle Putkiurakasta aiheutuvat työt ja velvoitteet Edellä lueteltujen velvoitteiden lisäksi rakennusurakoitsija - tekee kiinteiden putkien suojaukset rakennusselostuksessa määritetyllä tavalla ja LVI-suunnitelmien osoittamassa laajuudessa - liittää putkiurakoitsijan toimittamat holkit, lattiakaivot, yms. kosteuden ja vedeneristyksiin suunnitelmien mukaisesti niin, että vuotoja ei pääse syntymää - asentaa putkiurakoitsijan toimittamat tarkastusluukut putkitiloihin suunnitelmien mukaisesti - tekee LV-kalusteiden tarvitsemat lisätukirakenteet sekä putkien tarvitsemat reiät kevyisiin väliseiniin - tekee viemäreiden ja tuuletusjohtojen vesikaton ja ulkotasojen lävistykset juuripelteineen ja tiivistyksineen - tasaa alustat lattiaan tai seinään kiinnitettäviä kalusteita varten - suorittaa putkieristyksien ja putkien maalaustyöt maalaustyöselostuksen mukaisesti niiltä osin kun ne eivät valmiiksi maalattuna sisälly LVIurakoitsijan hankintaan Ilmanvaihtourakasta aiheutuvat työt ja velvoitteet Edellä lueteltujen yleisten velvoitteiden lisäksi rakennusurakoitsija - Ilmanvaihtourakoitsija hankkii ilmanvaihdon ulkosäleiköt ja pääurakoitsija asentaa ne piirustusten mukaisesti. - kiinnittää tuloilma- ym. säleiköt, venttiilit, luukut ja niihin liittyvät kehykset muihin rakenteisiin kuin peltikanaviin. - tekee oviraot ja kiinnittää IV-urakoitsijan toimittamat säleiköt ovirakenteisiin. - maalaa näkyviin jäävät ilmanvaihtokanavat maalaustyöselostuksen mukaan. - puhdistaa kanavat ulkopuolelta. - tekee katolla olevien hormien, jalustojen, sadekatosten ja huippuimureiden tarvitsemat tukirakenteet pellityksineen Sähköurakoitsijan työt ja velvoitteet LVI-töistä Sähköurakoitsija - tarkistaa laitteiden lopulliset paikat ja tehot ennen asennustöiden alkua ao. urakoitsijalta sekä edellisten pohjalta tarkistaa ryhmäjohtojen mitoituksen ja määrän - osallistuu LVI-, säätö ja valvontaurakoiden tarkistuksiin silloin, kun tarkastuksen kohteina ovat laitteiden toimintakokeet, kauko-ohjauksien, säätölaitteiden ja hälytyksien kokeilu tai näiden urakoiden vastaanotto - täyttää konekortit sähköurakkaan sisältyvien kaapeleiden, releiden ja kelakytkimien osalta

8 Insinööritoimisto Vahvacon Oy 11008/LVI Asennuspiirustukset - suorittaa hankkimiinsa ryhmäkeskuksiin liittyvien LVI-laitteiden moottorikojeiden lämpöreleiden ja aikojen mittauksen. Säätö- ja asetusarvot sekä mittaustulokset taulukoidaan ja taulukot varmennetaan urakoitsijan ja rakennuttajan edustajien allekirjoituksella - varustaa kytkimet, käynnistimet, aikakellot tms. sekä vastaavat koneet ja laitteet LVI-suunnitelman mukaisin numeroin ja merkein merkintäohjeen mukaisesti LVI-urakoiden säätölaitetöistä Sähköurakoitsija - hankkii ja asentaa kaikki hälytys- ja automatiikkalaitteiden vaatimat sähköjohdotukset ja niiden putkitukset laitekaappien riviliittimille saakka. Kaappien sisäiset johdotukset kuluvat säätölaitetöihin. - suorittaa ryhmä- ja ohjausjohtojen asennuksen kojeille ja kojeiden välille - kuorii johtojen päät ja asentaa ne kojeiden holkkitiivisteiden läpi. Välirasiat kytketään valmiiksi, samoin 220 V ryhmäjohdot. Säätömoottoreiden sähköjohdot riittävän pitkinä siten, että moottoria voidaan kääntää johtimia irrottamatta - merkitsee asentamansa kaapelit ja johtimet sähkötyöselostuksen mukaisesti Urakoitsija saa suunnitelmaan liittyvistä piirustuksista rakennuttajan kustannuksella kopioita urakkaohjelman mukaisesti. Urakoitsija on velvollinen laatimaan viranomaisten, rakennuttajan, muiden urakoitsijoiden tai suunnittelijoiden tarvitsemat lisä-, erikois- ja yksityiskohtapiirustukset. Urakoitsija laatii valitsemalleen putkistolle lattialämmityksen vaatimat työsuunnitelmat. Kaikki urakoitsijan laatimat piirustukset on esitettävä rakennuttajalle ja LVIAsuunnittelijalle hyväksyttäväksi. Mitään tavaroita ei saa tilata tai asennuksia ei saa aloittaa ennen hyväksyntää. Urakoitsijoiden tulee laatia laitteiden kokoonpanon, asennuksen ja huoltotilantarpeiden selvittämiseksi ainakin seuraavat piirustukset: - laitteiden sijoituspiirustukset vähintään mittakaavassa 1:20. Piirustuksiin merkitään myös laitteiden ulosveto- ja huoltovaraukset. - suunnittelijan piirustusten täydentäminen ilmakanavien ja laitteiden osalta urakoitsijan laitemerkinnöillä - kytkentäasennuspiirustukset, piirikaaviot sekä muut toisten urakoitsijoiden töihin liittyvät selvitykset, asennuksissa tarvittava neuvonta sekä näiden asennusten valvonta - hyväksyttyjen laitteiden sijoituspiirustusten perusteella urakoitsijat tarkastavat reikäpiirustukset, joissa on osoitettu rakenteisiin tulevat reiät, aukot, läpivientiputket, hylsyt, tartunnat yms. - piirustukset konealustoista, kannatusrakenteista yms. Urakoitsijan tulee lähettää laatimistaan piirustuksista kopiosarjat kustannuksellaan kaikille asianomaisille. Työmaalla urakoitsijan tulee pitää kaikista piirustuksista täydellistä kopiosarjaa, johon merkitään työn aikana tapahtuneet muutokset. Piirustussarjaan tehdyt muutokset on urakoitsijan siirrettävä kustannuksellaan alkuperäissuunnitelmiin ennen luovutuspiirustusten kopiointia.

9 Insinööritoimisto Vahvacon Oy 11008/LVI Tiedot muille urakoitsijoille 1.10 Työnjohto ja valvonta 1.11 Valvonta ja tarkastukset Vastaanottotarkastus 1.12 Käyttöopastus Kytkentämuutoksia, putkimitoitusta yms. edellyttävät muutokset suunnittelija tekee piirustuksiinsa, mutta ei vähäisiä siirtoja ym, joiden takia kytkennät tai mitoitukset eivät muutu. Urakoitsijan on annettava riittävän ajoissa muille urakoitsijoille ja rakennuttajalle näiden tarvitsemat tiedot ja piirustukset erikoisrakenteista yms. Sähköurakoitsijalle on annettava tämän tarvitsemat tiedot, kuten moottoreiden ja säätölaitteiden tarkat sijoituspaikat. liitäntätehot ja nimellisvirrat sekä tarvittavat kytkentäkaaviot. Urakoitsijan on järjestettävä työpaikalle rakennuttajan hyväksymä työnjohto. Nimetyn työnjohtajan on oltava työmaalla tarpeen mukaan käytettävissä ja jatkuvasti kiireellisimpien työvaiheitten aikana. Työnjohtajan velvollisuutena on normaalin työnjohdon lisäksi huolehtia myös seuraavista asioista: - yhteydenpito rakennuttajaan ja suunnittelijoihin sekä toisiin urakoitsijoihin - järjestää viranomaisten sekä rakennuttajan vaatimat tarkastukset ja toimittaa niistä todistukset ja pöytäkirjat - selvittää yhteistyössä muiden urakoitsijoiden kanssa ennen asennustöihin ryhtymistä kanavien, kaapeliarinoiden ja johtojen tilankäytön ja risteilyt. Ellei urakoitsija ole sopinut tilankäytöstä muiden urakoitsijoiden kanssa, on urakoitsija velvollinen muuttamaan ao. asennukset omalla kustannuksellaan siten, että kaikki asennustyöt voidaan teknillisesti ja tarkoituksenmukaisesti suorittaa. - laatii hankinta-aikataulun, jossa on ilmoitettu hankintaan kuuluvien laitteiden viimeiset mahdolliset tilausvahvistuspäivämäärät, joita noudattaen vielä pysytään aikataulussa. Ennen em. päivämääriä on rakennuttajalla oikeus peruuttaa tai muuttaa tilausta ilman peruutuksen aiheuttamia lisäkustannuksia. Mikäli laitteita ei ole saatu vastaanottotarkastustilaisuuden jälkeen pidettävään yhteen jälkitarkastukseen mennessä suunnitelmien edellyttämään toimintakuntoon, on rakennuttajalla oikeus laskuttaa uusintatarkastusten aiheuttamat asiantuntijakustannukset siltä urakoitsijalta, jonka syytä uusintatarkastusten tarve on. Urakoitsija on velvollinen ennen laitoksen lopullista vastaanottotarkastusta antamaan laitoksen käyttöhenkilökunnalle opastusta teoriassa ja käytännössä tapahtuvan harjoituksen muodossa laitoksen hoidossa.

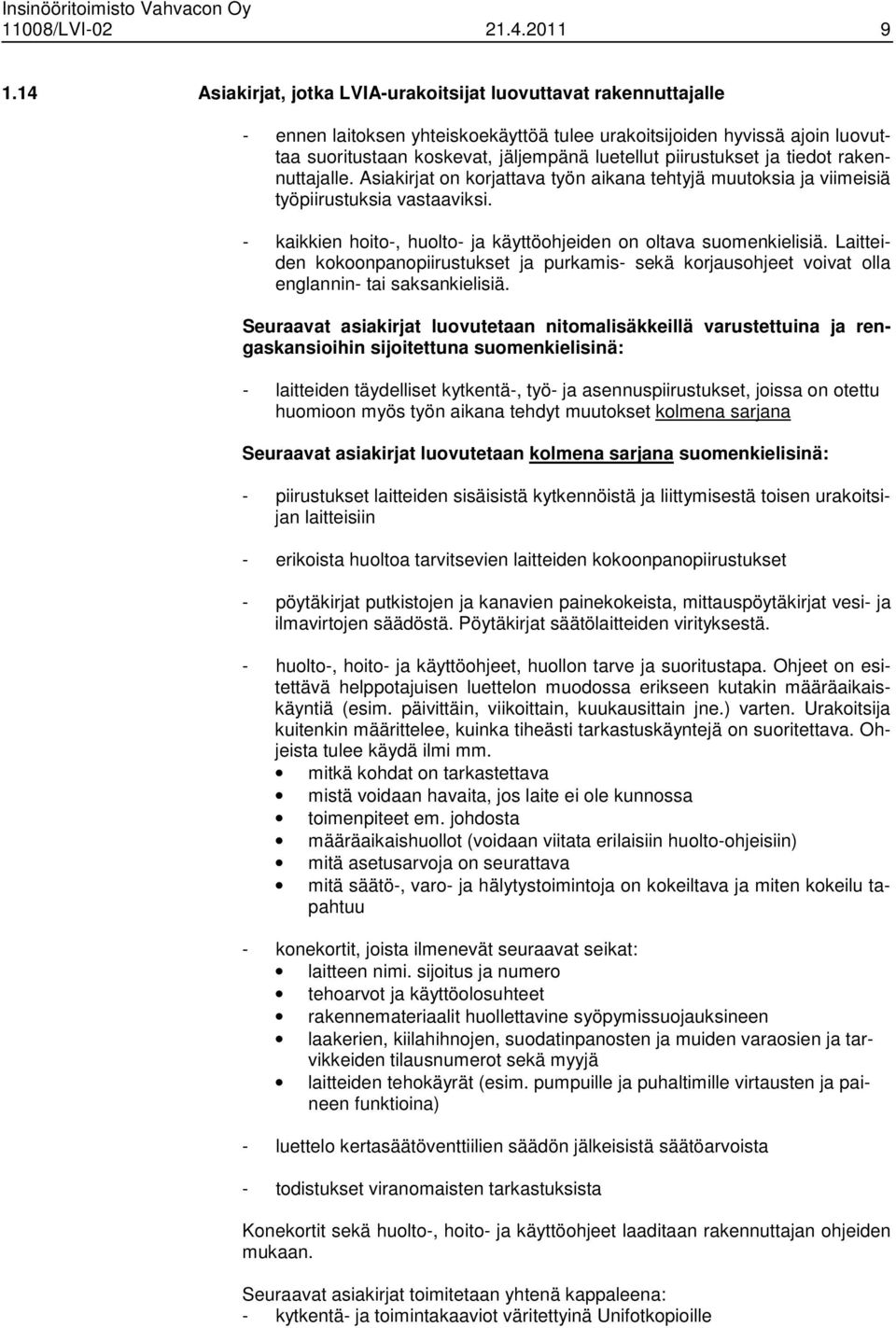

10 Insinööritoimisto Vahvacon Oy 11008/LVI Asiakirjat, jotka LVIA-urakoitsijat luovuttavat rakennuttajalle - ennen laitoksen yhteiskoekäyttöä tulee urakoitsijoiden hyvissä ajoin luovuttaa suoritustaan koskevat, jäljempänä luetellut piirustukset ja tiedot rakennuttajalle. Asiakirjat on korjattava työn aikana tehtyjä muutoksia ja viimeisiä työpiirustuksia vastaaviksi. - kaikkien hoito-, huolto- ja käyttöohjeiden on oltava suomenkielisiä. Laitteiden kokoonpanopiirustukset ja purkamis- sekä korjausohjeet voivat olla englannin- tai saksankielisiä. Seuraavat asiakirjat luovutetaan nitomalisäkkeillä varustettuina ja rengaskansioihin sijoitettuna suomenkielisinä: - laitteiden täydelliset kytkentä-, työ- ja asennuspiirustukset, joissa on otettu huomioon myös työn aikana tehdyt muutokset kolmena sarjana Seuraavat asiakirjat luovutetaan kolmena sarjana suomenkielisinä: - piirustukset laitteiden sisäisistä kytkennöistä ja liittymisestä toisen urakoitsijan laitteisiin - erikoista huoltoa tarvitsevien laitteiden kokoonpanopiirustukset - pöytäkirjat putkistojen ja kanavien painekokeista, mittauspöytäkirjat vesi- ja ilmavirtojen säädöstä. Pöytäkirjat säätölaitteiden virityksestä. - huolto-, hoito- ja käyttöohjeet, huollon tarve ja suoritustapa. Ohjeet on esitettävä helppotajuisen luettelon muodossa erikseen kutakin määräaikaiskäyntiä (esim. päivittäin, viikoittain, kuukausittain jne.) varten. Urakoitsija kuitenkin määrittelee, kuinka tiheästi tarkastuskäyntejä on suoritettava. Ohjeista tulee käydä ilmi mm. mitkä kohdat on tarkastettava mistä voidaan havaita, jos laite ei ole kunnossa toimenpiteet em. johdosta määräaikaishuollot (voidaan viitata erilaisiin huolto-ohjeisiin) mitä asetusarvoja on seurattava mitä säätö-, varo- ja hälytystoimintoja on kokeiltava ja miten kokeilu tapahtuu - konekortit, joista ilmenevät seuraavat seikat: laitteen nimi. sijoitus ja numero tehoarvot ja käyttöolosuhteet rakennemateriaalit huollettavine syöpymissuojauksineen laakerien, kiilahihnojen, suodatinpanosten ja muiden varaosien ja tarvikkeiden tilausnumerot sekä myyjä laitteiden tehokäyrät (esim. pumpuille ja puhaltimille virtausten ja paineen funktioina) - luettelo kertasäätöventtiilien säädön jälkeisistä säätöarvoista - todistukset viranomaisten tarkastuksista Konekortit sekä huolto-, hoito- ja käyttöohjeet laaditaan rakennuttajan ohjeiden mukaan. Seuraavat asiakirjat toimitetaan yhtenä kappaleena: - kytkentä- ja toimintakaaviot väritettyinä Unifotkopioille

11 Insinööritoimisto Vahvacon Oy 11008/LVI Varaosat Piirustusten tulee olla sellaisia, joista kuva ei häviä valon vaikutuksesta. Piirustukset kiinnitetään koko pinnaltaan tukevalle alustalle ja päällystetään koko alaltaan kiinniliimautuvalla, läpinäkyvällä muovikalvolla, jolla peitetään myös taulujen reunat. Piirustustaulut ripustetaan koukkujen varaan ja ne vahvistetaan kiinnityskohdista reikien metallivahvikkeilla. Yhtenä sarjana toimitetaan myös laitoksen viralliset hyväksymistodistukset, kuten painekatsastustodistukset, vesilaitoksen hyväksymistodistukset, työmaapäiväkirjan pöytäkirjaotteet, joista ilmenevät laitoksessa suoritetut paine- yms. kokeet. Urakoitsija luovuttaa loppukatselmukseen mennessä rakennuttajan edustajalle kuittausta vastaan seuraavassa luetellut tarvikkeet. Tarvikkeiden tulee olla tarkoituksenmukaisesti pakattuja ja ne tulee sijoittaa rakennuttajan osoittamaan paikkaan lähelle käyttöpistettä. Putkiurakka - 5 kpl ilmaruuvien avaimia - 2 kpl kutakin asennettua tyyppiä putkistojen lämpömittareita - tyhjennysletkut Ilmanvaihtourakka - 1 vaihtosarja kutakin asennettua suodatinta varten - 1 vaihtosarja kiilahihnoja kutakin asennettua kiilahihnakäyttöä varten - 5 kpl tarkastusluukkujen avaamiseen tarvittavia avaimia Työkalut Toimitukseen kuuluu laitteiden normaalissa huollossa mahdollisesti tarvittavat erikoistyökalut.

12 Insinööritoimisto Vahvacon Oy 11008/LVI YLEISET TEKNISET MÄÄRÄYKSET 2.1 Työssä noudatettavat asiakirjat ja määräykset Yleiset asiakirjat Rakentamista koskevat lait, asetukset, valtioneuvoston ja ministeriön päätökset, rakennusjärjestykset, paloviranomaisten ja rakennusvalvontaviranomaisten määräykset. Äänieristysnormit, Suomen rakentamismääräyskokoelma. Vesi- ja viemärijohtoja koskevat määräykset. Lämpölaitosyhdistyksen julkaisemat suositukset ja määräykset. Kaukolämpöputkien asennuksessa noudatetaan voimassa olevaa SKY tekniikkatiedotetta ja lämpölaitoksen ohjeita ja määräyksiä Rakennuttajan hankkimat asiakirjat Urakkasopimukseen liitetyt piirustukset, muut asiakirjat, urakkasopimus ja tämä työselitys. Suunnittelijoiden työn kuluessa toimittamat täydentävät piirustukset ja ohjeet. Rakennuttajan edustajien työn kuluessa antamat täydentävät suulliset tai kirjalliset ohjeet. 2.2 Laitteet, tarvikkeet ja työn suoritus Käytettävien laitteiden ja tarvikkeiden tulee olla suunnitelmien mukaisia, tarkoitukseen soveltuvia ja virheettömiä. Urakoitsijan on vastattava virheellisten laitteiden vaihdosta mahdollisesti muille urakoitsijoille aiheuttamistaan kustannuksista. Suunnitelmissa mahdollisesti valmistajan kauppanimellä nimetty tuote saadaan korvata toisella mikäli urakoitsija pystyy osoittamaan sen olevan vähintään teknisesti ja esteettisesti samanarvoinen kuin suunnitelmissa oleva tuote. Työmenetelmien tulee olla käytettäviin materiaaleihin ja tarvikkeisiin soveltuvia niin, että lopputulos on käytössä kestävä ja korroosio- yms. vaarat eliminoidaan. Työt on tehtävä ammattitaitoista työvoimaa käyttäen. Kaikkien näkyvien asennusten on täytettävä esteettiset vaatimukset. 2.3 Materiaaleja koskevat yleiset vaatimukset Ellei ao. kohdassa ole erikseen toisin mainittu, tulee eri materiaalien täyttää seuraavien normien vaatimukset: - teräs, laatua Fe 00 - kupari K1 - putkikupari K 2 - ruostumaton teräs AISI messinki MS85 tai erikoismessinki

13 Insinööritoimisto Vahvacon Oy 11008/LVI Korroosionesto 2.5 Sähkömoottorit 2.6 Merkinnät Putkistot Kanavat Kaikissa teräs- tai valurautalaitteissa ja -osissa on huomioitava riittävä korroosionesto. Kaikki sellaiset terästä tai valurautaa olevat laitteet, osat ja kannattimet, joita ei ole etukäteen pintakäsitelty, käsitellään työmaalla seuraavasti: - puhdistus teräsharjaamalla luokkaan ST 2 - ruosteenestomaalaus kahteen kertaan Ferrex-lyijymönjällä. Kalvon paksuus 150 my. Putkia ei yleensä ruosteenestokäsitellä ellei alkuperäinen ole huomattavasti vahingoittunut tai ellei käsittelyä ole erikseen määrätty tässä työselityksessä. Sähkömoottorit ovat täysin koteloituja oikosulkumoottoreita. Pumppujen moottorien mitoituksessa on huomioitava nestevirran ylikuormitus 15 prosentilla alkuperäisestä nostokorkeudesta. Puhaltimien moottorien mitoituksessa on huomioitava ilmavirran ylikuormitus 15 prosentilla epäedullisimmalla ilman lämpötilalla. Suunnitelmiin merkittyjen jatkuvasääteisten puhaltimien taajuusmuuttajat kuuluvat ko. urakkaan. Taajuusmuuttajat on varustettava välipiirikuristajilla tai muilla vastaavilla laitteilla, joilla vähennetään ATK-piirien häiriötä sähkösuunnittelijan ohjeitten mukaan. Mikäli urakoitsijan toimittama koje tai kojeisto sisältää useampia moottoreita kuin LVI-kojeluettelossa on esitetty, sisältyvät hankintaan myös tarpeelliset lisäreleet, kytkimet ja keskuksen ja kojeen väliset johdotukset. Jos koje rakenteensa vuoksi vaatii erityislaitteita kuten tähti-kolmiokäynnistimet tms. kuuluvat nämä laitetoimitukseen. Kojeluettelossa ilmoitetut sähkötehot ovat moottorin ottamatehoja. Teknisissä tiloissa merkitään putket niiden käyttötarkoitusta ja virtaussuuntaa osoittavilla teippinauhoilla. Muualla näkyvissä olevat putket merkitään n. 25 metrin välein sekä esim. seinälävistysten kohdalla niin, että putkien käyttötarkoitus selviää. Käytettävät merkintävärit SFS 3710 mukaan. Kanavat merkitään niiden käyttötarkoitusta ja virtaussuuntaa osoittavilla teippinauhoilla.

14 Insinööritoimisto Vahvacon Oy 11008/LVI Kojeet 2.7 Akustiset vaatimukset Yleistä Sallitut äänitasot Pumput, puhaltimet, lämmönsiirtimet, säätökeskukset, mittausarvon lähettimet venttiilit, pellit jne. merkitään kerrosmuovista tehdyillä kilvillä, joihin on kaiverrettu laitteen tunnus ja valvontapistenumero. Kilvet toimitetaan monikerrosmuovilaattoina, joissa on kaiverrettuna valkoinen teksti mustalla pohjalla. Päänimikkeen on oltava vähintään 10 mm ja alanimikkeen vähintään 7 mm korkea. Lämmönsiirtimissä, pumpuissa ym. laitteissa tulee lisäksi olla ko. laitteen kaikkia teknisiä arvojen osoittavat laitteet valmistajan toimittamat metallikilvet. Kertasäätöventtiilit merkitään juoksevalla numerolla varustetulla kerrosmuovikilvellä. Vastaava venttiilinumero merkitään luovutussarjoihin. Urakoitsijan on valittava toimittamansa laitteet ja mitoitettava äänen- ja tärinänvaimennusrakenteet sekä suoritettava asennukset siten, että toimiessaan akustisesti kriittisimmillä alueilla ne eivät aiheuta oleskelualueella melua, joka ylittää eri tilojen sallitut äänitasot. Urakoitsija asentaa kaikki hankkimansa koneet ja laitteet, joissa on pyöriviä, jaksoittain toimivia tai muuten runkoääntä synnyttäviä osia, hankkimiensa tärinäneristimien varaan. Urakoitsija antaa ohjeet rakennusurakoitsijalle em. laitteiden tarvitsemista teräsbetonialustoista ja toimittaa niihin pulttien kiinnitys- ja tärinäneristimien kannatinrakenteet. Tärinäneristimet mitoitetaan siten, että laitteen matalimman häiriötaajuuden suhde on yhtä suuri tai suurempi kuin 2,5. Kuitenkaan värähtelevän järjestelmän ominaistaajuus ei saa ylittää arvoa 7 HZ. Tärinänvaimentimien tulee olla joko teräsjousi-, kumi- tai kumirakennetta. Yhteenkuuluvat värähtelevät laitteet asennetaan yhteiselle jäykälle alustalle. Värähtelevän järjestelmän kaikki haitalliset jäykät sidokset muihin rakenteisiin kanavien, putkien, kaapelien, yms. kautta on tarkoituksenmukaisin keinoin estettävä. Urakoitsijan tulee esittää ratkaisunsa rakennuttajan hyväksyttäväksi hyvissä ajoin ennen laitteiden hankintaa ja asennusta. Vesi- ja ilmavirtausten ja LVI-kojeiden aiheuttamat äänitasot eivät saa ylittää seuraavan taulukon arvoja: - myyntitilat, toimistot 35dB (A) - varastot 40dB (A) Laitteiden ja asennusten muissa huonetiloissa aiheuttama melu ei saa häiritä huonetilojen normaalia käyttöä.

15 Insinööritoimisto Vahvacon Oy 11008/LVI Koestukset ja säädöt Painekokeet Putkistojen koepaineet ovat verkoston alimmasta kohdasta mitattuna seuraavat: - käyttövesiverkosto 1,0 MPa - lämpöjohtoverkosto 0,6 MPa Koeaika puoli tuntia Vesivirtojen säätö Painekokeiden jälkeen putkistot on huuhdeltava huolellisesti. Huuhtelusta saatava rakennuttajan kirjallinen hyväksymiskuittaus. Putkiurakoitsija tasapainottaa ennen työn luovutusta kertasäätö- ja lattialämmitysventtiilien avulla verkostojen vesivirrat piirustuksissa esitettyjen arvojen mukaisiksi. Tasapainoitus suoritetaan moottori- ja omavoimaisten venttiilien ollessa auki. Vesivirtojen säätö suoritetaan myös toimisto-osassa. Verkoston tarkistussäätö suoritetaan lämmityskaudella 5 ºC - 15 ºC ulkolämpötilan vallitessa siten, että halutut huonelämpötilat saavutetaan Ilmanvaihtokojeiden lämmitysverkostot Vesijohtoverkostot Kanavien tiiveyden testaus 2.9 Takuuajan huolto Putkiurakoitsija tasapainottaa vesivirrat kertasäätöventtiilien avulla piirustuksissa esitettyjen arvojen mukaisiksi. Putkiurakoitsija tasapainottaa lämminkäyttövesiverkoston kiertojohtojen vesivirrat. Kanavien tiiveys testataan puolueettoman tutkimuslaitoksen tarkistamalla laitteistolla rakennuttajan edustajan läsnä ollessa. Mittauslaitteiston toimittaa urakoitsija. Urakoitsija suorittaa kanavien tiiviystarkastuksen standardin SFS 3542 mukaan Takuuajan huollon sisältämät toimenpiteet Yleistä Huoltoon sisältyvät kaikki kustannukset, jotka aiheutuvat matkoista ja lähetyksistä huoltomatkojen yhteydessä. Huollon edellytetään tapahtuvan normaalina työaikana. Kaksi kertaa vuodessa tapahtuvien huoltokäyntien väli on vähintään 4 ja enintään 8 kuukautta. Huoltokäynnin yhteydessä takuun puitteissa uusittavat osat ja tarveaineet sisältyvät huoltoon, mutta eivät kulutustarvikkeet ja aineet. Tilaajan edellytetään mahdollisimman pikaisesti ilmoittamaan havaitsemistaan toimintahäiriöistä ja suuremman vian tai toimintahäiriön sattuessa myötävaikuttavan toimenpiteillään vahinkojen rajoittamiseksi mahdollisimman pieniksi.

16 Insinööritoimisto Vahvacon Oy 11008/LVI Jokaisesta huoltokäynnistä on saatava laitoksen vastuunalaisen hoitajan kuittaus sekä osoitettava toimenpiteet, jotka on tehty ja lähetettävä kirjallinen selostus rakennuttajalle tai tehtävä ao. merkinnät huoltokorttiin. Huoltokäynnin yhteydessä on suoritettava yleiskatselmus ja tutkittava, että laitosta käytetään tarkoituksenmukaisesti sekä oikaistava mahdolliset virheet. Viimeinen huoltokäynti takuuaikana on suoritettava korkeintaan kuusi (6) viikkoa ennen takuuajan päättymistä Putkiurakoitsijan takuuajan huolto Kerran vuodessa suoritettavat toimenpiteet: - kaikkien pumppujen, moottoreiden ja muiden laitteiden toiminnan kokeilu, laakeriäänien, tärinän ja lämpenemisen tarkastus ja tarvittavat toimenpiteet - putkiurakkaan kuuluvien pumppujen ym. laitteiden käynnistys-, säätö- ja hälytyslaitteiden toiminta-arvojen tarkastus - putkisto-, pumppu- ja venttiilitiivisteiden korjaus, mikäli korjaus edellyttää tiivisteiden vaihtoa tai uudelleen pakkausta, kalusteiden tiivisteiden vaihdon suorittaa hoitohenkilökunta - tarvittaessa voiteluaine- ym. täyttöjen tarkistus ja tarvittaessa lisääminen - tarvittava valmistajan suosituksen mukaan tehtävä laitteiden laakereiden ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista - glykoliverkostojen glykolipitoisuuden tarkistus ilmoitetaan kirjallisesti (pitoisuus %) Kerran takuuaikana suoritettavat toimenpiteet: - lämmönsiirtimien ja vastaavien laitteiden tyhjennys ja huuhtelu Ilmanvaihtourakoitsijan takuuajan huolto Kaksi kertaa vuodessa suoritettavat toimenpiteet: - suodattimien puhdistus - kiilahihnakäyttöjen tarkastus ja kiristys sekä tarvittaessa hihnojen vaihto - huoltoon ei sisälly suodattimien puhdistus tai suodatinmattojen vaihto taikka suuttimien puhdistus useammin kuin kaksi kertaa vuodessa - kaikkien automaattisten säätölaitteiden asetusarvojen, säädön ja toiminnan tarkastus - tarvittaessa vikojen etsintä ja korjaus Yhden kerran vuodessa suoritettavat toimenpiteet: - kojeiden laakereiden puhdistus, rasvaus ja tarvittaessa vaihto - säätöpeltien säleiden puhdistus ja laakereiden rasvaus - poistopuhaltimien puhdistus liasta ja rasvasta - voiteluaine- ym. täyttöjen tarkistus ja tarvittaessa lisääminen - valmistajan suosituksen mukaan tehtävä laitteiden laakereiden ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista Säätölaiteurakoitsijan takuuajan huolto Säätölaitteet Kaksi kertaa vuodessa suoritettavat toimenpiteet: - kaikkien automaattisten säätölaitteiden asetusarvojen, säädön ja toiminnan tarkastus - tarvittaessa vikojen etsintä ja korjaus

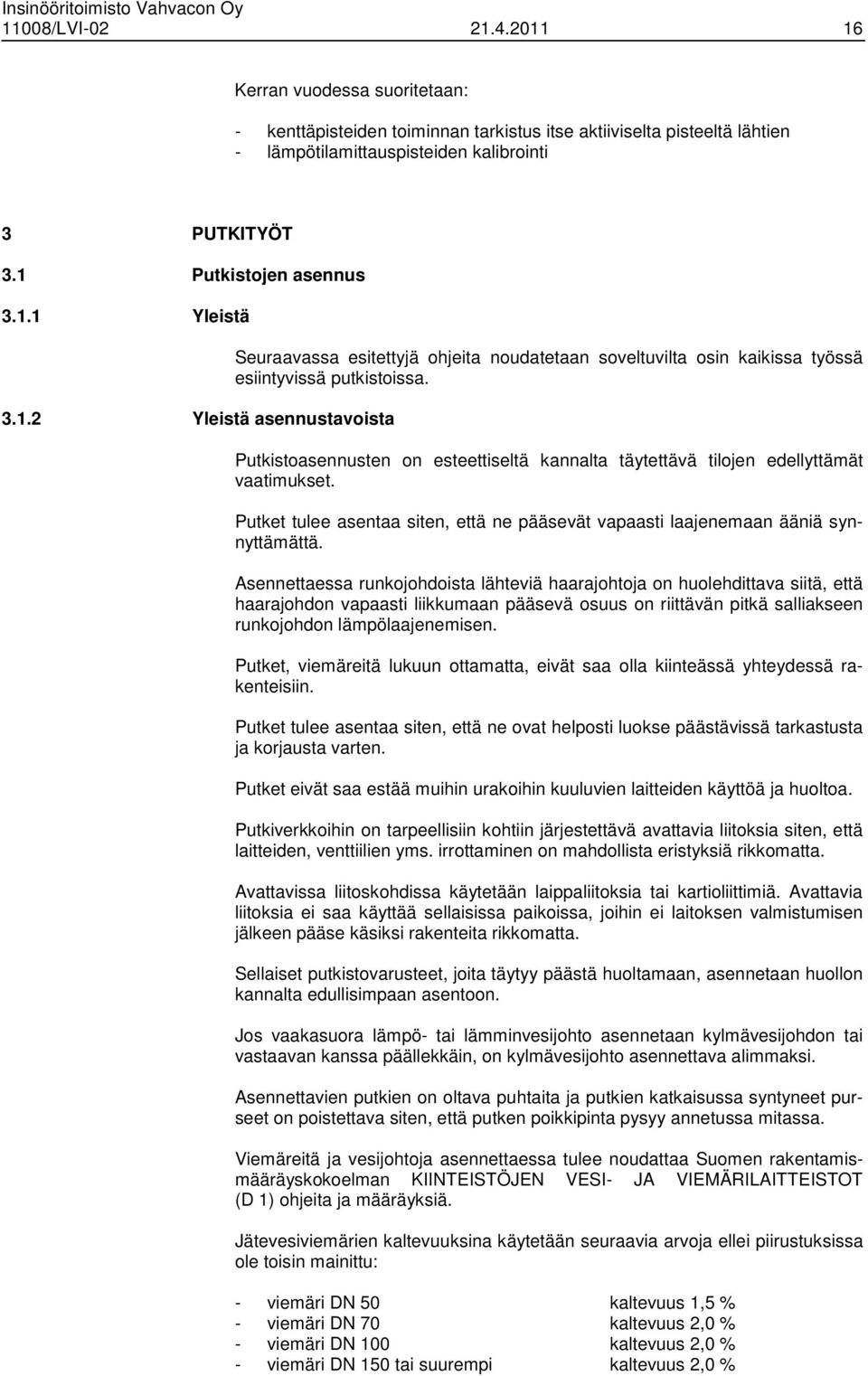

17 Insinööritoimisto Vahvacon Oy 11008/LVI Kerran vuodessa suoritetaan: - kenttäpisteiden toiminnan tarkistus itse aktiiviselta pisteeltä lähtien - lämpötilamittauspisteiden kalibrointi 3 PUTKITYÖT 3.1 Putkistojen asennus Yleistä Yleistä asennustavoista Seuraavassa esitettyjä ohjeita noudatetaan soveltuvilta osin kaikissa työssä esiintyvissä putkistoissa. Putkistoasennusten on esteettiseltä kannalta täytettävä tilojen edellyttämät vaatimukset. Putket tulee asentaa siten, että ne pääsevät vapaasti laajenemaan ääniä synnyttämättä. Asennettaessa runkojohdoista lähteviä haarajohtoja on huolehdittava siitä, että haarajohdon vapaasti liikkumaan pääsevä osuus on riittävän pitkä salliakseen runkojohdon lämpölaajenemisen. Putket, viemäreitä lukuun ottamatta, eivät saa olla kiinteässä yhteydessä rakenteisiin. Putket tulee asentaa siten, että ne ovat helposti luokse päästävissä tarkastusta ja korjausta varten. Putket eivät saa estää muihin urakoihin kuuluvien laitteiden käyttöä ja huoltoa. Putkiverkkoihin on tarpeellisiin kohtiin järjestettävä avattavia liitoksia siten, että laitteiden, venttiilien yms. irrottaminen on mahdollista eristyksiä rikkomatta. Avattavissa liitoskohdissa käytetään laippaliitoksia tai kartioliittimiä. Avattavia liitoksia ei saa käyttää sellaisissa paikoissa, joihin ei laitoksen valmistumisen jälkeen pääse käsiksi rakenteita rikkomatta. Sellaiset putkistovarusteet, joita täytyy päästä huoltamaan, asennetaan huollon kannalta edullisimpaan asentoon. Jos vaakasuora lämpö- tai lämminvesijohto asennetaan kylmävesijohdon tai vastaavan kanssa päällekkäin, on kylmävesijohto asennettava alimmaksi. Asennettavien putkien on oltava puhtaita ja putkien katkaisussa syntyneet purseet on poistettava siten, että putken poikkipinta pysyy annetussa mitassa. Viemäreitä ja vesijohtoja asennettaessa tulee noudattaa Suomen rakentamismääräyskokoelman KIINTEISTÖJEN VESI- JA VIEMÄRILAITTEISTOT (D 1) ohjeita ja määräyksiä. Jätevesiviemärien kaltevuuksina käytetään seuraavia arvoja ellei piirustuksissa ole toisin mainittu: - viemäri DN 50 kaltevuus 1,5 % - viemäri DN 70 kaltevuus 2,0 % - viemäri DN 100 kaltevuus 2,0 % - viemäri DN 150 tai suurempi kaltevuus 2,0 %

18 Insinööritoimisto Vahvacon Oy 11008/LVI Kannatukset ja kiinnitykset Putkistojen kannakkeina käytetään tehdasvalmisteisia metallikannakkeita. Katosta tms. ripustettavat putket kannatetaan heiluri- tai liukuripustimia käyttäen. Putket ripustetaan kattoon kiinnitettävästä kannakekiskosta, rinnakkain asennettavat putket keskenään samalle korkeudelle. Näkyviin asennettavat pystyjohdot kiinnitetään avattavilla kannakkeilla suoraan rakenteeseen. Näkyviin jäävissä pienehköjen vesijohtojen (φ 22) pinta-asennuksissa voidaan käyttää tukevia muovikannakkeita. Kromattujen putkien kannakkeiden tulee olla kromattuja. Kannakkeet ja kannakekiskot kiinnitetään rakenteisiin poraamalla. Tartuntarautoja käytetään ainoastaan kohteissa, joissa edellä mainitulla tavalla ei saavuteta riittävää lujuutta. Kannatukset yms. on tehtävä siten, ettei kupari- tai sinkkipinnat joudu kosketukseen keskenään tai teräksen kanssa. Runkojohdoissa putken kannakkeen väliin sijoitetaan kumilevy lukuun ottamatta vesijohtojen pinta-asennuksina tehtäviä kalusteputkituksia, joissa voidaan käyttää suoraan putkeen liittyvää kannaketta. Missä putkien lämpölaajenemisen, tärinän tai muun syyn takia on tarpeen, käytetään kannattimien lisäksi riittävän tukevia putkien kiinnittimiä ja kiintopisteitä. Putkiurakoitsija suunnittelee kannatukset ja kiinnitykset sekä kiinto- ja ohjauspisterakenteet siten, että ne kestävät käytössä esiintyvät kuormitukset ja voimat rakenteita rikkomatta. Putkijohtojen kannatusvälit jätetään riittävän lyhyiksi, niin ettei putkiin synny havaittavaa taipumaa. Kannatusvälitaulukko (katosta tms. ripustettavat putket): Komposiittiputket kannakoidaan laitevalmistajan ohjeiden mukaan. Kupariputki φ kannatusväli m 1,25 2,5 3,0 Teräsputki NS kannatusväli m 2,0 2,5 3,0 4,0 5,0 Vaakasuoraan ripustettavat viemäriputket on tuettava putkenosan ja jokaisen panta-, muhvi- tai laippaliitoksen kohdalta. (Huomioitava myös viemäriputken valmistajan ohjeet). Maahan asennettavat putket on asennettava kaivannon pohjalle koskemattoman maaperän tai tiivistetyn tasaustäyttökerroksen varaan siten, että putket lepäävät muhvikohtia lukuun ottamatta em. kaivannon pohjan tai tasaustäytön varassa.

19 Insinööritoimisto Vahvacon Oy 11008/LVI Putkien liitostavat Kierreliitoksissa käytetään tiivisteenä tiivisteteippiä. Jos putki sijoitetaan rakenteisiin tai maahan, se on tehtävä mahdollisimman vähin liitoksin sekä eristettävä ja suojattava huolellisesti. Liitokset hitsausliitoksia. Kupariputkien liitostavat ( /SFS 2250, SFS 2907) Kupariputkien liitoksissa käytetään kapillaariliitososia tai putkihaarat tehdään ulosvetämällä ja mankeloimalla ao. työkaluja käyttäen. Suorien putkien jatkokset tehdään joko kapillaarimuhveista tai mankeloimalla kapillaarimuhvia vastaaviksi. Kupariputkien käyristykset tehdään näkyvissä pinta-asennuksissa tehdasvalmisteisista kulmaosista. Muut käyrät voidaan tehdä taivuttamalla tai tehdasvalmisteisia käyräosia käyttäen. Kaikissa näkyviin ja eristämättä jäävissä kupariputkiasennuksissa tulee käyttää liitos-, haara- ja kulmaosina kapillaariosia. Mikäli käyristykset tehdään taivuttamalla, on keskiösäteen oltava vähintään kaksi kertaa putken sisähalkaisija. Kupariputkien liitokset tehdään fosforikuparilla juottaen. Kupariputket saa yhdistää teräsputkiin tai sinkittyihin teräsputkiin ainoastaan messinkisiä väliosia käyttäen. Liitettäessä pinta-asenteista kalustetta kytkentäjohtoihin käytetään puristusliittimiä. Teräsputkien liitostavat ( /DIN 2440) Teräsputket DIN 2400 DN liitetään hitsaus- tai kierreliitoksin. Teräsputket DN 50 ja suuremmat liitetään hitsaus- tai laippaliitoksin. Putkien DN mutkat tehdään taivuttamalla tai tehdasvalmisteisista käyristä. DN 50 ja suurempien putkien käyrät tehdään tehdasvalmisteisista käyristä. Muoviputkien ja komposiittiputkien liitostavat Putket liitetään ko. putkien valmistajien ohjeiden mukaan Rakenteiden lävistys Putkistojen läpivienteinä käytetään seinissä ja holveissa teollisesti valmistettuja läpivientikomponentteja. Putkiläpiviennit hankkii ko. putken toimittava urakoitsija. Läpivientikomponentit asentaa rakennusurakoitsija putkiurakoitsijan ohjeiden mukaisesti Putkistoihin liittyvien laitteiden asennus Tarvittaviin kohtiin lämpöverkkoon asennetaan ilmanpoistajat ja tyhjennyshanat, vaikkei niitä olisi piirustuksiin merkittykään. Ilmakellot tehdään siten, että ne muodostavat putken laajennuksen ja se varustetaan sulullisilla automaattisilla ilmanpoistoventtiileillä.

20 Insinööritoimisto Vahvacon Oy 11008/LVI Putkistojen puhdistaminen 3.2 Vesilaitteistot Yleistä Vesijohdot Palopostit Kalusteet Lämpömittarit asennetaan siten, että ne ovat helposti luettavissa normaaleilta huoltotasoilta. Venttiili- ja kojeliitokset tehdään joko kierre- tai laippaliitoksin, ellei laite ole nimenomaan tarkoitettu liitettäväksi verkostoon hitsaamalla tai juottamalla. Ellei venttiiliä tms. laitetta ole mitoitettu, sen koko on kyseessä olevan putken mukainen tai välittömästi laitteeseen liitettäessä laitteen liitosyhteen mukainen. Ennen putkien käyttöönottoa putkistot on huuhdeltava huolellisesti rakennuttajan edustajan läsnäollessa. Putkistoihin asennetut huuhtelussa mahdollisesti vahingoittuvat laitteet ja osat on irrotettava huuhtelun ajaksi. Rakennus liitetään kaupungin vesijohtoverkostoon. Lämminvesilaitteiston mitoituslämpötila + 5 º C / + 58 ºC. Vesilaitteiston rakennepaine on 1,0 MPa. Kylmä- ja lämminvesijohdot tehdään kupariputkista /SFS 2250, SFS Putkistossa ei sallita liitoksia rakenteessa. Sulkuventtiilit - DN 50 ja pienemmät palloventtiileitä Yhdistelmäventtiilit - lämpöjohtoverkoston täyttöjohto varustetaan täyttöventtiilillä Oras 4160 Imusuoja / tyhjiöventtiilit - venttiilit asennetaan piirustusten osoittamiin paikkoihin Lämpömittarit - osoitinlämpömittareita tai hälytysmittarit Tuntoelimen pituus mm eristyspaksuudesta ja putken koosta riippuen Painemittarit - asteikko valitaan siten, että maksimilukema on n. 40 % suurempi kuin mitattava paine. Painemittareille pallohana. - kaikkien mittareiden oltava tarkistettuja - Pikapalopostit Pikapalopostikaapit piirustusten mukaan 30 m:n letkulla, suihkuputkella ja sulkuventtiilillä sekä käsisammuttimella. Kalusteet on esitetty vesi- ja viemäripiirustuksissa kalusteluettelossa, joka määrittelee kalusteiden tyypit.

21 Insinööritoimisto Vahvacon Oy 11008/LVI Kalusteluettelossa mahdollisesti mainitsemattomat asennuksessa tarvittavat tarvikkeet ja osat kuuluvat toimitukseen. Kaikki kalusteet varustetaan asennustapaan sopivilla kuulasulkuventtiileillä. Näkyvät liitäntäjohdot on asennettava symmetrisesti vesilukkoon nähden. Emaloituja tai muovipäällysteisiä kannakkeita kiinnitettäessä asennetaan kiinnitysruuvien kannan alle kovamuoviset aluslevyt. Asennukset on suoritettava kauttaaltaan yhdenmukaisella tavalla. Laitteiden ja kalusteiden asennuskorkeudet on sovittava rakennuttajan edustajan kanssa ennen töiden aloittamista. Kevyille väliseinille asennettavia altaita varten tekee pääurakoitsija tarvittavat tukirakenteet putkiurakoitsijan ohjeiden mukaan. WC-laitteet kiinnitetään ruuvikiinnityksin siten, että ne voidaan tarvittaessa myöhemmin irrottaa. Ruuvin ja kalusteen väliin asennetaan muovinen vaimennushylsy ja aluslevy. Asennusalustoja ei saa käyttää. Vesieristetyissä lattioissa WC-laitteet kiinnitetään liimaamalla. 3.3 Viemäröintilaitteisto Yleistä Viemärijohdot Rakennus liitetään kaupungin viemäriverkostoon. Jätevesiviemärit Jätevesiviemärit tehdään polypropeenimuovista (HTP) (V 75, V 110 jne.). Tuuletusviemärit varustetaan vesikatolla hajustopeilla. Sadevesiviemärit Viemärijohtojen varusteet Lattiakaivot Sadevesijohdot tehdään suunnitelman mukaisista putkista. Puhdistusputket ja -luukut Piirustuksissa esitettyihin kohtiin asennetaan ko. viemärityyppiin soveltuva puhdistusputki- tai -luukku. Ks. vesi- ja viemäripiirustukset. 3.4 Lämmityslaitteet Yleistä Rakennus liitetään kaupungin kaukolämpöverkkoon. Rakennus lämmitetään lattialämmityksellä. Tuloilmakone varustetaan lämmityspatterilla. Lämpötilat suunnitelmien mukaan. Lämpöjohtoverkostojen rakennepaineet ovat 0,6 Mpa.

22 Insinööritoimisto Vahvacon Oy 11008/LVI Lämpöjohdot Lämmitys- ja iv-verkosto Komposiittiputket suunnitelmien mukaan Teräsputket piirustusten mukaan: - putket DN teräsputkea DN /DIN putket DN 50 ja suuremmat teräsputkea /DIN2441 Kaukolämpöverkosto - putket teräsputkea /DIN Lämpöjohtojen varusteet Sulkuventtiilit - DN 50 ja pienemmät palloventtiileitä DN 65 ja suuremmat palloventtiileitä tai vastaavia täysaukollisia Linjasäätöventtiilit - DN 50 ja pienemmät Oras DN 65 ja suuremmat Oras hitsattavat Yksisuuntaventtiilit - DN 40 ja pienemmät yksisuuntaventtiileitä DN 50 ja suuremmat yksisuuntaventtiileitä Varoventtiilit - varoventtiilit Tyhjennyshanat - lämpöverkostoissa palloventtiileitä Roskasuodattimet Kussakin lämpöjohtoverkostossa on oltava vähintään yksi roskasuodatin. Ilmanpoistimet - lämpöjohtoverkostoissa ilmakello ja ilmanpoistin - ilmanpoistimet varustetaan kuulasulkuventtiilein Lämpömittarit Ks Painemittarit Ks IV-kojeiden pattereiden kytkentä Pumput Ilmastointiurakoitsija antaa ilmastoinnin lämmityspattereiden meno- ja paluujohdon kytkentäohjeet putkiurakoitsijalle, jos valitut patterityypit edellyttävät suunnitelmista poikkeavia kytkentöjä. Lämpöjohtoverkostojen kiertopumpuiksi asennetaan suoraan putkeen kiinnitettäviä keskipakopumppuja. Painekammio valurautaa, juoksupyörä pronssia, akseli ruostumatonta terästä ja laakerit kestovoideltuja kuulalaakereita.

23 Insinööritoimisto Vahvacon Oy 11008/LVI Urakoitsijan tulee tarkistaa IV-koneiden kiertopumppujen painearvot vastaamaan IV-pattereiden painehäviötä Lämmönjakokeskus 3.5 Vesi-Glykoli-verkosto Yleistä Vesi-Glykoli-putket Lämmönsiirtimen tyyppi - levylämmönsiirrin, tekniset arvot piirustuksen mukaiset Varusteet - meno- ja paluujohdoissa DN 25 tulpatut yhteet huuhtelua varten - tarvittavat tyhjennyshanat - pumppu - venttiilit - säätölaitteet (toimitus säätölaiteurakka) - sisäinen putkitus - sisäinen sähköjohdotus ohjauspainikkeineen - hälytyskoskettimet - tarvittavat mittarit - eristykset ja pellitykset Paisuntalaitteet Paisunta on suljettu paisuntajärjestelmä, jossa on kalvopaisunta-astia varoventtiileineen ja painemittareineen. Tekniset arvot on esitetty piirustuksissa. Verkosto täytetään etyleniglykolivesiliuoksella jossa on 35 tilavuusprosenttia etyleniglykolia, esim. inhiboitu KEMLAS tai ZERO HD-100 Al/Cu/Fe. Tarvittava vesi-glykoliliuos sekä täyttöön vaadittavat laitteet kuuluvat putkiurakkaan. Vettä ei saa yksinään lisätä järjestelmään. Putkiurakoitsijan tulee vesijärjestelmän täytön yhteydessä mitata ko. järjestelmän tilavuus ja merkitä se järjestelmän kilpeen. Ennen verkoston täyttöä on verkostot huolellisesti puhdistettava. Puhdistuksen jälkeen verkostot huuhdellaan laimealla soodaliuoksella, huuhdellaan ja täytetään välittömästi. Urakoitsijan on takuuaikana kustannuksellaan toimitettava näyte glykolivesiliuoksesta laboratorioon analyysiä ja korroosiotestiä varten. Tällöin todetaan mm. miten inhibiittipitoisuus on muuttunut takuuaikana. Koetulosten perusteella tehdään tarvittavat korjaukset glykolivesiliuokseen. Urakoitsija toimittaa kirjalliset koetulokset ja käyttöohjeet rakennuttajalle takuuajan päätyttyä. Urakoitsija toimittaa rakennuttajan osoittamaan paikkaan inhiboitua 100 % glykolia yhtä verkostojen täyttökertaa varten. Verkostojen rakennepaine on 0,6 MPa. Komposiittiputkea suunnitelmien mukaan. Putkien kannakointi kuuluu urakkaan.

24 Insinööritoimisto Vahvacon Oy 11008/LVI Vesi-Glykoli-putkien varusteet Paisuntalaitteet Verkoston täyttölaitteet Johtojen varusteet kuten lämpöjohdoissa, huomioiden kuitenkin, että kierreliitoksia ei sallita. Mahdollisten käytettävien tiivisteiden tulee olla ko. glykoliliuoksen kestäviä. Paisunta on suljettu paisuntajärjestelmä, jossa on vesi-glykoliseokselle soveltuva kalvopaisunta-astiat varoventtiileineen ja painemittareineen. Tekniset arvot on esitetty piirustuksissa. Verkoston täyttölaitteet on esitetty piirustuksissa. 3.7 ERISTYSTYÖT Urakkaan kuuluvat putkien ja laitteiden eristystyöt tarvikkeineen ja päällyksineen täysin valmiina. Eristysurakoisija tulee nimetä putkitöiden alkuvaiheessa. Tällöin urakoitsijoiden tulee neuvotella keskenään parhaan tuloksen aikaansaamiseksi. Erityisen tärkeää tämä on työkohteissa, joissa on kylmiä eristettäviä putkia ja laitteita. Mikäli urakoitsija haluaa tarkoituksenmukaisuussyistä suorittaa eristystyön toisin kuin tässä ohjelmassa on esitetty, on muutokset mainittava perusteluineen tarjouksessa. Vastaavuuden näyttö kuuluu muutoksen esittäjälle Palo- ja materiaalimääräykset Eristysedellytykset Niiltä osin, joihin nähden tässä ohjelmassa ei ole esitetty rakenteeseen tai työtapaan kohdistuvia vaatimuksia, on urakoitsijan noudatettava eristysalalla yleisesti hyväksyttyjä työtapoja ja laatuvaatimuksia. Eristysmateriaaleihin ja asennuksiin nähden noudatetaan voimassa olevia palomääräyksiä, niiden sovellutuksia ja standardeja SFS Kunnollisen eristyksen aikaansaamiseksi edellytetään putket ja laitteet niin asennetuiksi, että kiinteän esteen ja eristyksen väli on vähintään 40 mm. Edellä mainittu on huomioitava myös putkistojen asennuksissa.
