SAVUKAASUPUHALTIMIEN ASENNUS JA HUOLTO-OHJE

Koko: px
Aloita esitys sivulta:

Download "SAVUKAASUPUHALTIMIEN ASENNUS JA HUOLTO-OHJE"

Transkriptio

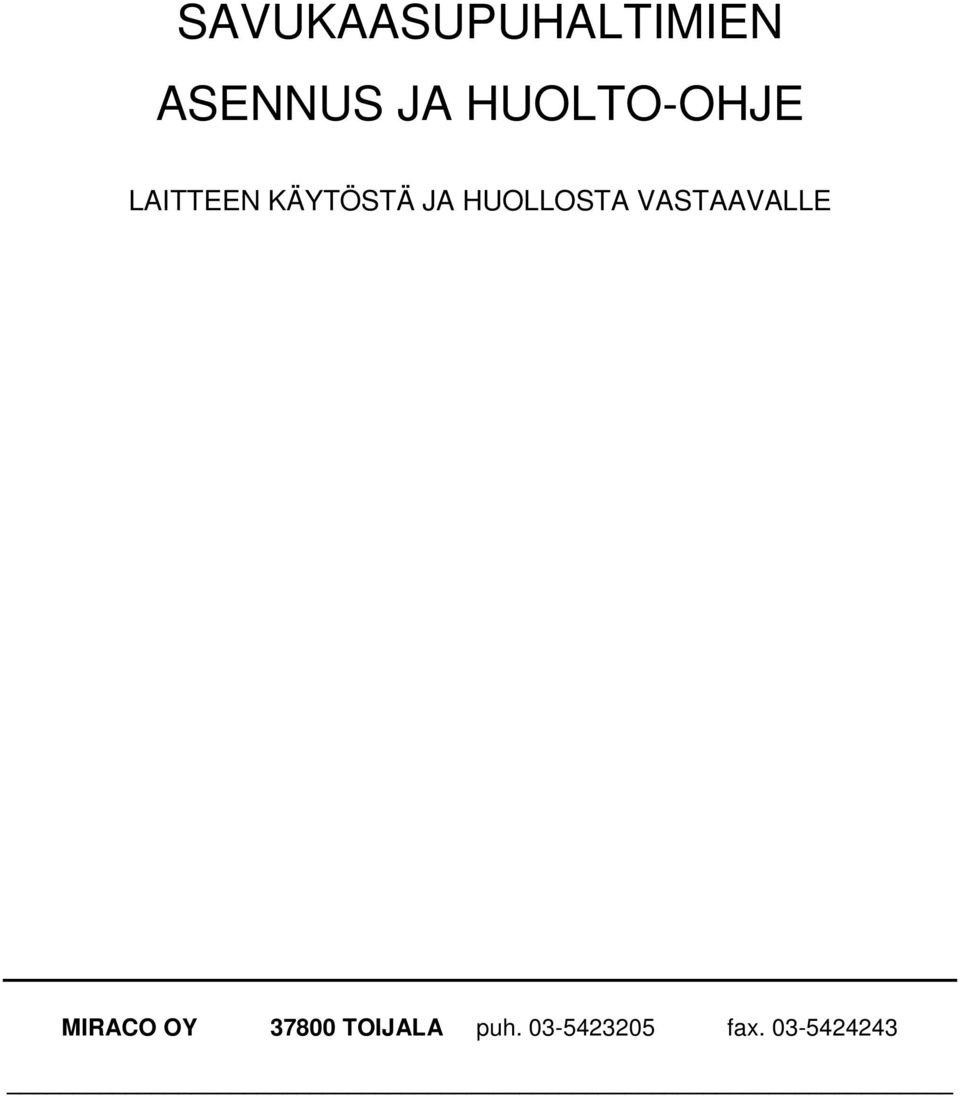

1 SAVUKAASUPUHALTIMIEN ASENNUS JA HUOLTO-OHJE LAITTEEN KÄYTÖSTÄ JA HUOLLOSTA VASTAAVALLE MIRACO OY TOIJALA puh fax

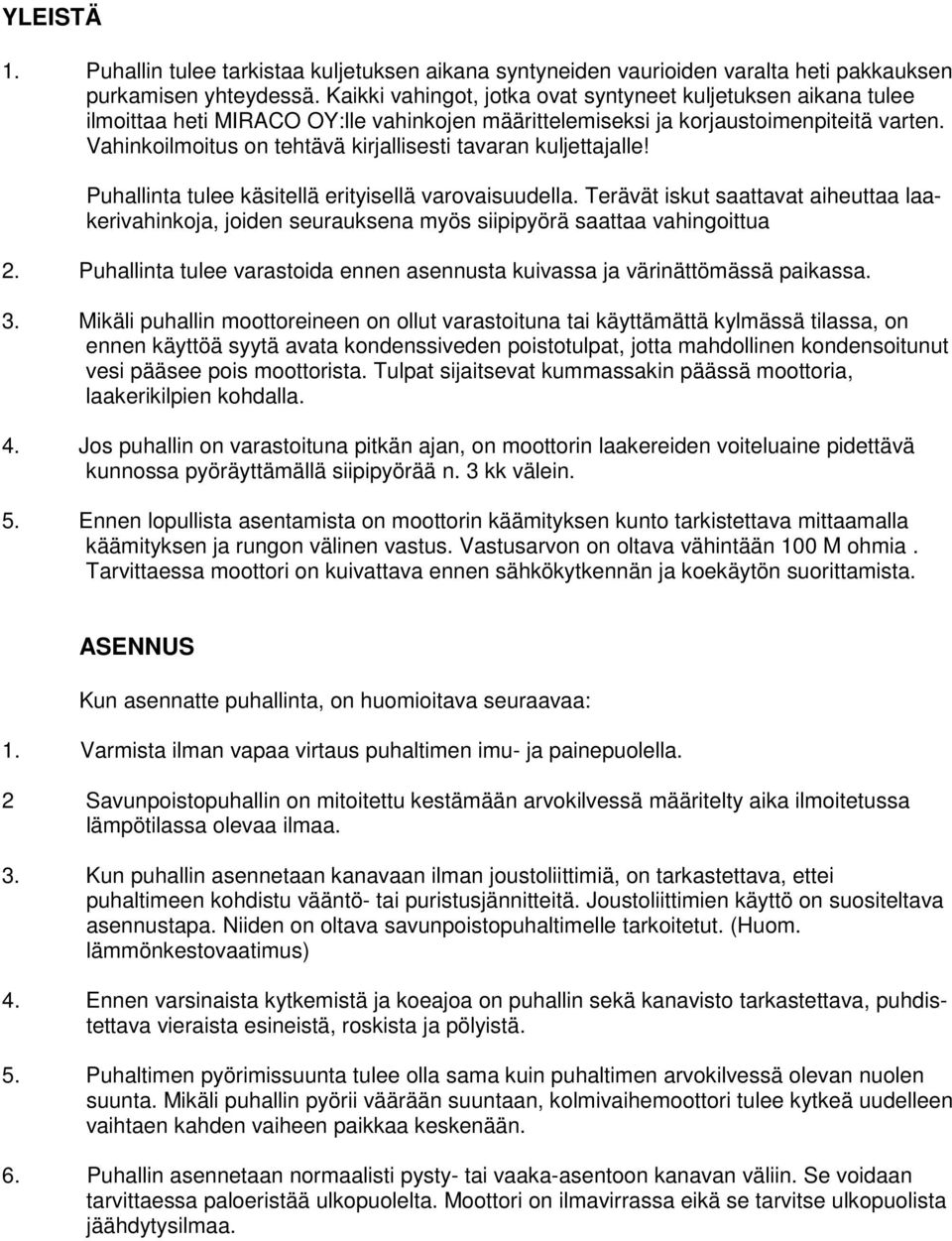

2 YLEISTÄ 1. Puhallin tulee tarkistaa kuljetuksen aikana syntyneiden vaurioiden varalta heti pakkauksen purkamisen yhteydessä. Kaikki vahingot, jotka ovat syntyneet kuljetuksen aikana tulee ilmoittaa heti MIRACO OY:lle vahinkojen määrittelemiseksi ja korjaustoimenpiteitä varten. Vahinkoilmoitus on tehtävä kirjallisesti tavaran kuljettajalle! Puhallinta tulee käsitellä erityisellä varovaisuudella. Terävät iskut saattavat aiheuttaa laakerivahinkoja, joiden seurauksena myös siipipyörä saattaa vahingoittua 2. Puhallinta tulee varastoida ennen asennusta kuivassa ja värinättömässä paikassa. 3. Mikäli puhallin moottoreineen on ollut varastoituna tai käyttämättä kylmässä tilassa, on ennen käyttöä syytä avata kondenssiveden poistotulpat, jotta mahdollinen kondensoitunut vesi pääsee pois moottorista. Tulpat sijaitsevat kummassakin päässä moottoria, laakerikilpien kohdalla. 4. Jos puhallin on varastoituna pitkän ajan, on moottorin laakereiden voiteluaine pidettävä kunnossa pyöräyttämällä siipipyörää n. 3 kk välein. 5. Ennen lopullista asentamista on moottorin käämityksen kunto tarkistettava mittaamalla käämityksen ja rungon välinen vastus. Vastusarvon on oltava vähintään 100 M ohmia. Tarvittaessa moottori on kuivattava ennen sähkökytkennän ja koekäytön suorittamista. ASENNUS Kun asennatte puhallinta, on huomioitava seuraavaa: 1. Varmista ilman vapaa virtaus puhaltimen imu- ja painepuolella. 2 Savunpoistopuhallin on mitoitettu kestämään arvokilvessä määritelty aika ilmoitetussa lämpötilassa olevaa ilmaa. 3. Kun puhallin asennetaan kanavaan ilman joustoliittimiä, on tarkastettava, ettei puhaltimeen kohdistu vääntö- tai puristusjännitteitä. Joustoliittimien käyttö on suositeltava asennustapa. Niiden on oltava savunpoistopuhaltimelle tarkoitetut. (Huom. lämmönkestovaatimus) 4. Ennen varsinaista kytkemistä ja koeajoa on puhallin sekä kanavisto tarkastettava, puhdistettava vieraista esineistä, roskista ja pölyistä. 5. Puhaltimen pyörimissuunta tulee olla sama kuin puhaltimen arvokilvessä olevan nuolen suunta. Mikäli puhallin pyörii väärään suuntaan, kolmivaihemoottori tulee kytkeä uudelleen vaihtaen kahden vaiheen paikkaa keskenään. 6. Puhallin asennetaan normaalisti pysty- tai vaaka-asentoon kanavan väliin. Se voidaan tarvittaessa paloeristää ulkopuolelta. Moottori on ilmavirrassa eikä se tarvitse ulkopuolista jäähdytysilmaa.

3 SÄHKÖKYTKENTÄ Moottorin sähkökytkentä on moottorin kytkentärasian sisällä. NOUDATA SITÄ! Puhaltimen moottorin sähkötekniset arvot löytyvät moottorin arvokilvestä sekä puhaltimen arvokilvestä. Lisäksi puhallinta seuraa luovutusasiapaperit konekortteineen, joista näkyvät moottorin tekniset tiedot sekä laakeritiedot. Sähkökytkennästä ja johdotuksesta on annettu viranomaismääräykset, joita on ehdottomasti noudatettava (sähkösyöttö, kytkimet, kaapelointi ym. ). Varmista mekaanisella lukituksella, että puhaltimen turvakytkin on toiminta-asennossa, kun savunpoistotoiminto on kytketty toimintavalmiuteen. Tästä vastaa puhaltimen vastuullinen hoitaja, joka on nimettävä jokaiselle puhaltimelle sisäasiainministeriön päätöksen mukaisesti. KOEKÄYTÖT KOEKÄYTTÖ KOLMEN KUUKAUDEN VÄLEIN Savunpoistopuhaltimet koekäytetään määräajoin toimintakunnon tarkistamiseksi. Samassa yhteydessä tarkistetaan moottoreiden kunto mittaamalla käämin ja maadoituksen välinen vastus (ks. kohta varastointi ). Koekäytössä puhallinta käytetään n min., jotta moottori lämpenee ja laakereiden voiteluaine notkistuu. Tarkista ennen puhaltimen käynnistystä, että kanava on auki ja että sähkökytkentä avaa mahdolliset korvausilma-aukot. KOEKÄYTTÖ VUODEN VÄLEIN Koekäyttö suoritetaan yhdessä palotarkastajan kanssa. Muutoin toimitaan, kuten edellisessä kohdassa on kerrottu. KOEKÄYTTÖ VIIDEN VUODEN VÄLEIN Viiden vuoden välein on suoritettava moottoreiden laakereiden vaihto tai uudelleen voitelu. Moottori avataan, laakerit vaihdetaan tai voidellaan moottorikoosta ja mallista riippuen kuumuuden kestävällä voiteluaineella esim. KRITOX GPL 226 tai vastaavalla. Puhallin kootaan, mitataan ja koekäytetään edellä kerrotun mukaisesti. ENNEN HUOLTOTÖIHIN RYHTYMISTÄ ON VARMISTETTAVA, ETTEI PUHALLIN VOI KÄYNNISTYÄ VAHINGOSSA! SÄHKÖKYTKENNÄN VOI SUORITTAA VAIN VALTUUTETTU SÄHKÖLIIKE!

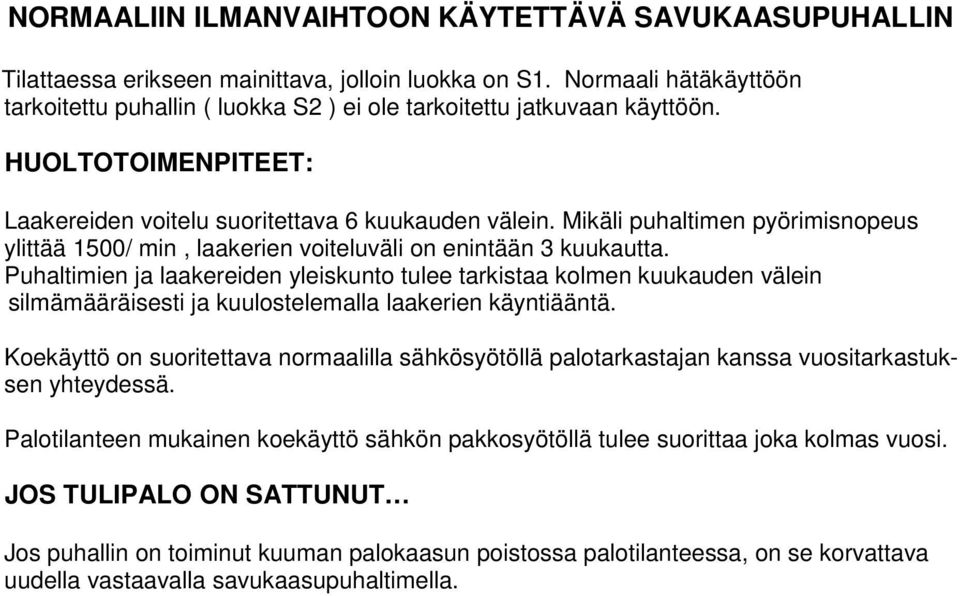

4 NORMAALIIN ILMANVAIHTOON KÄYTETTÄVÄ SAVUKAASUPUHALLIN Tilattaessa erikseen mainittava, jolloin luokka on S1. Normaali hätäkäyttöön tarkoitettu puhallin ( luokka S2 ) ei ole tarkoitettu jatkuvaan käyttöön. HUOLTOTOIMENPITEET: Laakereiden voitelu suoritettava 6 kuukauden välein. Mikäli puhaltimen pyörimisnopeus ylittää 1500/ min, laakerien voiteluväli on enintään 3 kuukautta. Puhaltimien ja laakereiden yleiskunto tulee tarkistaa kolmen kuukauden välein silmämääräisesti ja kuulostelemalla laakerien käyntiääntä. Koekäyttö on suoritettava normaalilla sähkösyötöllä palotarkastajan kanssa vuositarkastuksen yhteydessä. Palotilanteen mukainen koekäyttö sähkön pakkosyötöllä tulee suorittaa joka kolmas vuosi. JOS TULIPALO ON SATTUNUT Jos puhallin on toiminut kuuman palokaasun poistossa palotilanteessa, on se korvattava uudella vastaavalla savukaasupuhaltimella.

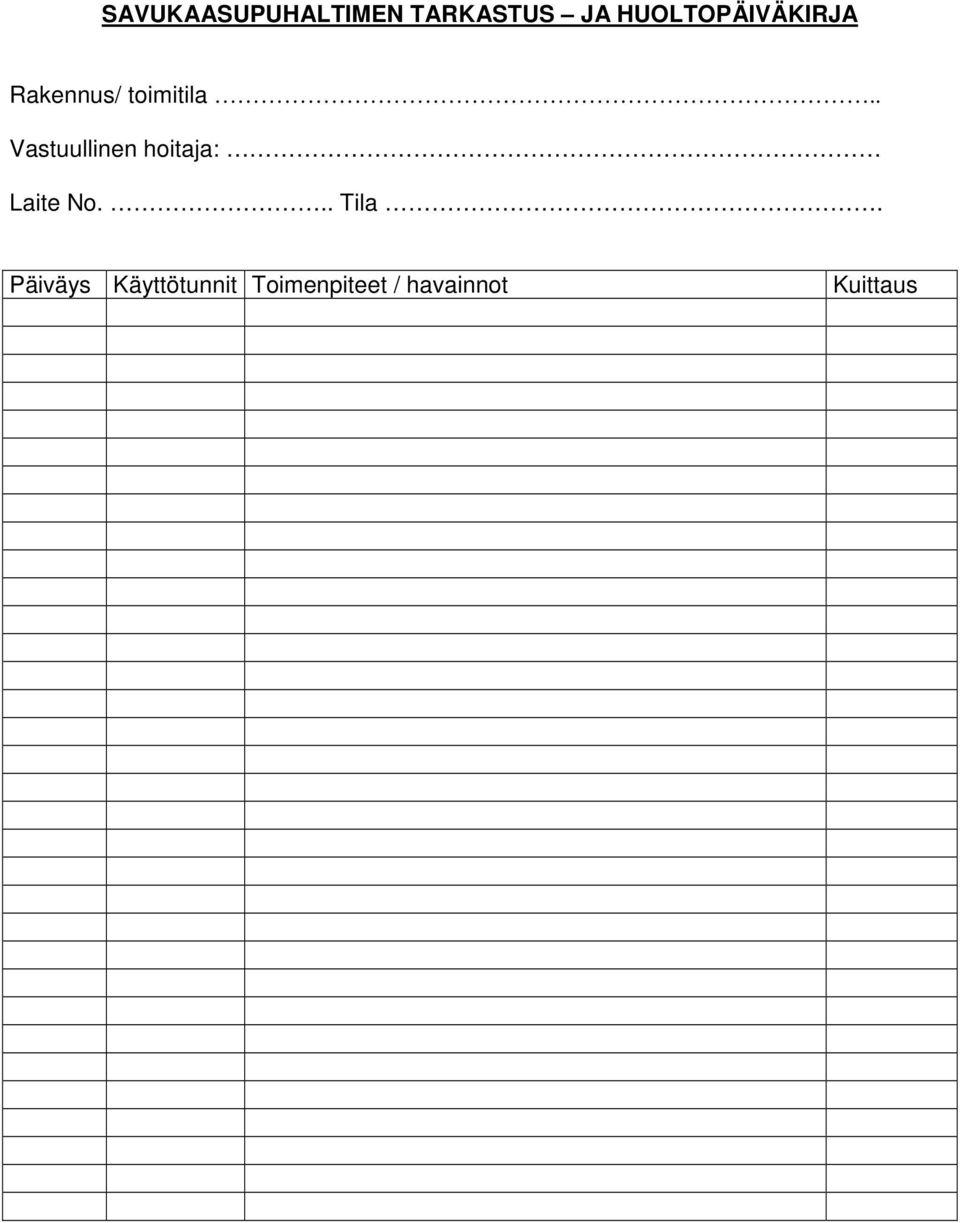

5 SAVUKAASUPUHALTIMEN TARKASTUS JA HUOLTOPÄIVÄKIRJA Rakennus/ toimitila.. Vastuullinen hoitaja: Laite No... Tila. Päiväys Käyttötunnit Toimenpiteet / havainnot Kuittaus
