1 A R K I N S SUUNNITTELU OY Osoite Sammonkatu 16 Pitkänsillankatu 1-3 Teknologiapuisto PL OULU KOKKOLA KAJAANI Puhelin Telefax arkins.oulu@arkins.fi tommi.kiiskila@arkins.kpnet.com arkins.kajaani@arkins.fi

2 4661 Kauhajoen terveyskeskus 2/69 1 YLEISTÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA ESITIEDOT RAKENNUSKOHTEESTA Rakennuskohde ja sen sijainti Tilaaja/rakennuttaja Valvojat ASIANTUNTIJAT, SUUNNITTELIJAT Arkkitehtisuunnittelu Rakennesuunnittelu LVI- ja rakennusautomaatiosuunnittelu Sähkösuunnittelu URAKOITSIJAT YLEISET OHJEET JA MÄÄRITYKSET VIRANOMAISTEN MÄÄRÄYKSET MUUTOS- JA LISÄTYÖT TARVIKKEIDEN LAATUTASO SUUNNITTELIJAN PIIRUSTUKSET LAITTEIDEN TILANVARAUKSET SALLITUT SÄHKÖTEHOT URAKOITSIJAN PIIRUSTUKSET JA LASKELMAT Urakoitsijoiden velvoitteet Käyttö- ja huolto-ohjeet sekä luovutuspiirustukset Loppupiirustukset Varaukset ja merkinnät Käytön opastus LAITTEIDEN MERKINNÄT Putkien merkitseminen Kanavien merkitseminen Laitemerkinnät PAINEKOKEET SUUNNITTELUPAINEET JA LÄMPÖTILAT LAITTEIDEN HUOLTO TAKUUAIKANA Yleistä Ilmastointilaitteiden takuuajan huolto LV-laitteiden takuuajan huolto TAKUU TARJOUS URAKAN TOTEUTTAMINEN TOIMITUKSEN VALVONTA SÄÄTÖ JA MITTAUKSET KÄYTTÖÖNOTOT Koekäyttö Kokeet ja tarkastukset Toimintakokeet LVIA-URAKKAAN KUULUVAT TYÖT JA VELVOITTEET URAKAN TOTEUTTAMINEN TÖIDEN SUORITUS MITTAUKSET TARVIKKEIDEN POISKULJETTAMINEN YHTEISET KANNATUSJÄRJESTELMÄT JA ASENNUSJÄRJESTYS LÄMMITYSLAITTEET LAITOKSEN TOIMINTA Lämpötilat Suunnittelupaineet ja - lämpötilat LÄMPÖKESKUS VARUSTEINEEN... 22

3 4661 Kauhajoen terveyskeskus 3/ Lämmönsiirtimet Paisunta-laitteet PUTKISTO VARUSTEINEEN Yleistä Lämpöjohtoverkostojen vesivirtojen asetus Lämpöjohdot Venttiilit Mittarit Ilmakellot ja automaattiset ilmanpoistimet Kannakkeet LÄMPÖJOHTOPUMPUT LÄMPÖPATTERIT Patterit Pattereiden asennus LTO-PUTKISTO KIERTOILMAKONEET JÄÄHDYTYSLAITTEET VERKOSTOJEN PUHDISTUS / HUUHTELU KOJEIDEN JA LAITTEIDEN MERKINNÄT HÄLYTYKSET TÄRINÄNVAIMENNUS VARAOSAT ILMANVAIHTOLAITTEET YLEISTÄ ÄÄNITEKNINEN MITOITUS Tärinänvaimennus Äänenvaimennus Sallitut melutasot KANAVISTO VARUSTEINEEN Kanavat Päätelaitteet Raitisilmasäleiköt ja jäteilmalaitteet Siirtoilmasäleiköt Palopellit, tarkastus- ja puhdistusluukut Kannakkeet Kertasäätöpellit Höyrysulun lävistyslevyt KOJEET JA NIIHIN LIITTYVÄT LAITTEET JA VARUSTEET Ilmastointi- ja lämminilmakojeet Sulkupellit Suodattimet Ilmalämmityspatteri Jäähdytyspatterit Puhaltimet Jäähdytysyksikkö Lämmöntalteenottolaitteet ÄÄNENVAIMENTIMET HUIPPUIMURIT VÄESTÖNSUOJALAITTEET KOJEIDEN JA LAITTEIDEN MERKINTÄ HÄLYTYKSET KANNATUSTERÄKSET VESIJOHDOT JA VIEMÄRIT VESIJOHDOT Yleistä Putkisto Osat ja varusteet... 38

4 4661 Kauhajoen terveyskeskus 4/ Käyttöveden lämmönsiirrin Lämpimän käyttöveden kiertopumppu Säädöt Kannakkeet ja pitimet VIEMÄRIT Yleistä Ulkopuoliset jäte- ja sadevesiviemäri Sisäpuoliset jäte- ja sadevesiviemärit Kannakkeet KAIVOT JA EROTTIMET SANITEETTILAITTEET JA KALUSTEET KOJEIDEN JA LAITTEIDEN MERKINTÄ HÄLYTYKSET SAIRAALAKAASULAITTEET PUTKISTO PUTKISTOJEN ASENNUS KOKEET JA TARKASTUKSET PAINEKOE TIIVEYSKOE KAASUNOTTOVENTTIILIEN TARKASTUS KAASUPUTKISTOJEN MERKINTÄ KAASUPUTKISTOJEN VARUSTEET PAINEILMAKOMPRESSORIT JA VARUSTEET SÄÄTÖLAITTEET YLEISTÄ HANKINTARAJAT SÄÄTÖKESKUKSET JA APULAITTEET TAAJUUSMUUTTAJAT TOIMIMOOTTORIT SÄÄTÖVENTTIILIT JÄÄTYMISSUOJAT ANTURIT JA MITTAUSPAIKAT TERMOSTAATIT SUODATINVAHDIT JA PAINEMITTARIT KOJEIDEN JA LAITTEIDEN NUMEROINTI TAKUU VARAOSAT MITTAUS-, VALVONTA- JA SÄÄTÖLAITTEET YLEISTÄ VALVONTAJÄRJESTELMÄN LAITTEISTO Keskusyksikkö Kirjoittimet ja ohjausyksikön käyttöpääte Hälytysten jälleenantojärjestelmä OHJELMAT ALAKESKUS (VAK) RUNKOKAAPELIT TOIMINNOT Hälytysten osoitus ja valvonta Käyttötilaindikointi Mittaustoiminnat Asetusarvon asettelutoiminta Ohjaustoiminnat Käyttöajan mittaus Mittaukset Jaksottaisen käytön optimointi Sähkön huipputehon rajoitus... 56

5 4661 Kauhajoen terveyskeskus 5/ Pakkokytkennät ENERGIANSÄÄSTÖOHJELMAT Ilmastoinnin lämmöntalteenoton hyötysuhteen säätö- ja valvontaohjelma Käyttöaikamittausohjelma Energian kulutuksen seurantaohjelma KÄYTTÖÖNOTTO JA TARKASTUKSET Rakennusaikaiset tarkastukset Rakennusaikainen käyttöönotto Vastaanottotarkastus OHJELMOINTI JA VIRITYS KÄYTTÖOHJEET JA LUOVUTUSKANSIOT KOULUTUS TAKUU LAAJENNUSVARA SÄHKÖLAITTEIDEN OHJAUS- JA HÄLYTYSPISTEET KOJEIDEN JA LAITTEIDEN NUMEROINTI VARAOSAT ERISTYS YLEISTÄ ERISTYSKOHTEET, ERISTEET JA PÄÄLLYSTEET Eristeet ja eristyselementit PÄÄLLYSTEET ERISTÄMÄTTÄ JÄTETÄÄN ERISTYSPAKSUUDET JA ASENNUSVÄLIT PUTKIEN JA LAITTEIDEN ERISTYS ERISTEEN PÄÄLLYSTYS Yleistä Kondenssitiivistys Metallipäällysteet Välikappaleet Päällysteiden paksuus ILMANVAIHTOKANAVA- JA LAITE-ERISTYKSET Yleistä Eristyskohteet, -tyypit ja -paksuudet Pinnoitus Äänenvaimennus METALLIPINTOJEN SUOJAMAALAUS YLEISTÄ PINTOJEN PUHDISTUS POHJAMAALAUS PINTAMAALAUS (MAALAUSURAKASSA) PINNOITTEEN PAKSUUS ILMANVAIHTOLAITTEIDEN JÄLKIMAALAUS LIITE 1: ÄÄNITEKNISET RAKENTEET

6 4661 Kauhajoen terveyskeskus 6/69 1 YLEISTÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA 1.1 Esitiedot rakennuskohteesta Rakennuskohde ja sen sijainti Kauhajoen terveyskeskus Prännärintie KAUHAJOKI Tilaaja/rakennuttaja Kauhajoen kaupunki PL500, KAUHAJOKI etunimi.sukunimi@kauhajoki.fi Työpäällikkö, Hannu Törrönen, puh: , Tekninen johtaja, Harri Virtanen, puh: , Vs. suunnittelupäällikkö, Jarmo Uimonen, puh: , Kiinteistöpäällikkö, Kari Männistö, puh: , Valvojat Insinööritoimisto Granlund Pohjanmaa Oy Rauhankatu 22, VAASA Sakari Salminen, puh Mika Uusi-Ranta, puh etunimi.sukunimi@granlund.fi 1.2 Asiantuntijat, suunnittelijat Arkkitehtisuunnittelu Arkkitehtitoimisto HML Oy Kasarmintie OULU Jukka Lahtinen, puh Tapani Pukinkorva, puh etunimi.sukunimi@hml.fi Rakennesuunnittelu Ramboll Finland Oy Ruukintie SEINÄJOKI Markku Hankanen, puh Tapani Pennanen, puh etunimi.sukunimi@ramboll.fi

7 4661 Kauhajoen terveyskeskus 7/ LVI- ja rakennusautomaatiosuunnittelu Sammonkatu OULU Puh Mika Laurila, puh Sähkösuunnittelu Avecon Oy Ab Seinäjoki Tiedekatu SEINÄJOKI Seppo Huhtanen, puh etunimi.sukunimi@avecon.fi 1.3 Urakoitsijat Urakkaohjelman mukaan. Urakoitsijalla tarkoitetaan tässä työselityksessä, ellei erikseen muuta mainita, putkiurakoitsijaa (PU), ilmanvaihtourakoitsijaa (IU) tai rakennusautomaatiourakoitsijaa (AU). Rakennusautomaatiourakoitsijasta voidaan käyttää myös nimitystä säätö- ja valvontalaiteurakoitsija.

8 4661 Kauhajoen terveyskeskus 8/69 2 YLEISET OHJEET JA MÄÄRITYKSET 2.1 Viranomaisten määräykset Urakoitsija sitoutuu työn suorituksessa noudattamaan asetusten, eri viranomaisten ja julkisten laitosten sekä palo- ja sähkötarkastusviranomaisten määräyksiä ja sääntöjä. Urakoitsija on velvollinen hoitamaan yhteydenpidon viranomaisiin ja suorittamaan kaikki tarkastusmaksut urakkaan sisältyvinä. Urakoitsija luovuttaa rakennuksen käyttöönottotarkastettuna SFS 3323 ja KTM päätös 7175 mukaisesti. 2.2 Muutos- ja lisätyöt Kun rakennuttajan hyväksymästä suunnitelman muutoksesta on ilmoitettu urakoitsijalle, tulee tämän välittömästi tehdä kirjallinen muutostyötarjous, jossa töiden, tarvikkeiden ja laitteiden tulee olla hintoineen yksityiskohtaisesti eriteltyinä ja jossa on myös mainittava muutoksen mahdollinen vaikutus urakkatyön valmistusaikaan. Rakennuttajalla on oikeus joko hyväksyä tai hylätä muutostyötarjous. Urakoitsija ei saa aloittaa muutostyötä ennen kuin rakennuttaja on kirjallisesti hyväksynyt muutostyötarjouksen. 2.3 Tarvikkeiden laatutaso LVI-tarvikkeiden laatutason määrittämiseksi on käytetty esimerkkityyppejä. Tarvikkeiden tulee olla niitä koskevien määräysten, normien ja laskenta-asiakirjojen mukaisia. Kauppanimellä mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla. Urakoitsijan on tällaisessa tapauksessa hankittava haluamalleen vaihdolle rakennuttajan kirjallinen suostumus. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää sen esittäjälle. LVI-tarvikkeiden numeroina on käytetty LVI-tarvikeluetteloa vuodelta Urakoitsijan käyttäessä alaurakoitsijoita ja hankkijoita on nämä esitettävä rakennuttajan hyväksyttäväksi ennen ko. erikoistyön aloittamista ja urakoitsijan on varmistauduttava ja valvottava, että alaurakoitsijat ja - hankkijat noudattavat LVI-tarvikkeista annettuja ohjeita.

9 4661 Kauhajoen terveyskeskus 9/ Suunnittelijan piirustukset LVI-suunnittelija hyväksyttää suunnitelmat viranomaisilla. Työselitys ja siihen liittyvät piirustukset täydentävät toisiaan. Mahdollisten ristiriitaisuuksien ilmetessä ratkaisee rakennuttaja, kumpaa noudatetaan. Kojeiden ja laitteiden mitoitusarvot, sekä asennuspaikat on esitetty LVI-piirustuksissa. Suunnittelijan työn pohjana olleet arkkitehdin työpiirustukset saattavat jossain määrin poiketa rakennuksen lopullisista työpiirustuksista. Urakoitsijalle toimitetaan lopulliset arkkitehdin työpiirustukset detaljeineen urakoitsijan pyytämänä ajankohtana ennen työn suoritusta. Urakoitsijan on asennuksessa noudatettava erikoispiirustuksia, joita arkkitehti tai muu asiantuntija työn kuluessa toimittaa. Kullekin LVI-urakoitsijoista luovutetaan korvauksetta LVI-suunnittelijan piirustuksista enintään urakkarajaliitteessä ilmoitettu määrä piirustuksia. 2.5 Laitteiden tilanvaraukset Piirustuksissa on esitetty tilojen jakaminen eri urakoitsijoiden laitesijoituksia varten. Mikäli urakoitsijan laitteiden tilantarve muuttuu suunnitelmassa esitetystä, tulee hänen saada muutokselle sekä toisten urakoitsijoiden että rakennuttajan ja käyttäjän hyväksyminen. Samoin on meneteltävä, jos laitesijoitusta aiotaan muuttaa. Urakoitsija on velvollinen tarkistamaan kuljetusreitit yksityiskohtaisesti ja varaamaan tarvittavat työnaikaiset asennus- ja kuljetusaukot. Kaikkien laitteiden tulee olla siten rakennettuja, että ne voidaan myöhemmin tarvittaessa osina tai kokonaisina kuljettaa ulos tilanteen vaatiessa niiden vaihtamista. 2.6 Sallitut sähkötehot Toimintakaavioissa on ilmoitettu ne laitteiden sähkömoottorien nimellistehot, joita moottorien on suunniteltu tarvitsevan. Sähkösuunnitelma on laadittu ilmoitettujen sähkötehojen perusteella. Rakennuksessa käytetään 5-johdinjärjestelmää. Teholtaan > 5.0 kw moottorien tulee soveltua tähti/kolmio käynnistykseen.

10 4661 Kauhajoen terveyskeskus 10/ Urakoitsijan piirustukset ja laskelmat Urakoitsijoiden velvoitteet Kaikki urakoitsijan laatimat piirustukset on esitettävä rakennuttajalle hyväksyttäväksi. Urakoitsijoiden tulee laatia laitteiden kokoonpanon, asennuksen ja huoltotilantarpeiden selvittämiseksi ainakin seuraavat piirustukset: ilmanvaihtokonehuoneen ja lämmönjakohuoneen piirustukset mittakaavassa 1:20 ennen tavaroiden tilausta (piirustuksiin merkitään laitteiden ulosvetotilat) suunnittelijan piirustukset täydennettynä laitteiden osalta urakoitsijan laitemerkinnöillä ja tarvittaessa yksityiskohtaisilla piirustuksilla hankintaansa kuuluvien sähköisten kojeiden sisäiset kytkentäkaaviot automatiikan toiminta- ja piirikaaviot sekä muut automatiikka-alaurakoitsijan töihin liittyvät selvitykset piirustukset konealustoista, kannatusrakenteista yms. kaikkien laitteiden tehoarvojen toimittaminen rakennuttajalle hyväksymistä varten kojekilpien luonnokset Urakoitsija ylläpitää kustannuksellaan ajantasapiirustuksia, jotka vastaavat asennuksia. Kanavistojen ja LTO-putkistojen painehäviötarpeiden tarkistaminen. Kojeiden ja pumppujen toimintapisteiden esittäminen laitteen ominaiskäyrästöllä ja niiden hyväksyttäminen tilaajalla Käyttö- ja huolto-ohjeet sekä luovutuspiirustukset LVI-urakoitsija toimittaa luovutussarjat arkistokelpoisina ja mapitettuina (2 sarjaa) ja cd:llä pdf-muodossa. LVI-urakoitsija toimittaa 2 viikkoa ennen vastaanottoa käyttösuunnitelmakansioon LVI- ja sähkötyöselityksen mukaiset suomenkieliset käyttö-, huolto- ja hoito-ohjeet sekä piirustukset (noudattaen lisäksi rakennuttajan erillisiä ohjeita). Laitteista ja koneista urakoitsijat luovuttavat rakennuttajalle takuusitoumukset sekä suomenkieliset käyttö- ja huolto-ohjeet. Ilmanvaihtourakoitsija toimittaa ilmanvaihtokonehuoneisiin konekohtaiset huoltopäiväkirjat, joihin merkitään mm. takuuajanhuollot. Huollon yhteydessä päiväkirjaan otetaan kiinteistönhoitajan nimikirjoitus. 2 sarjana: Piirustukset laitteiden sisäisistä kytkennöistä ja liittymistä toisen urakoitsijan laitteisiin Käyttö-, huolto- ja hoito-ohjeet, huollon tarve ja suoritustapa Konekortit (valtion kortit A ja B) joista ilmenevät:

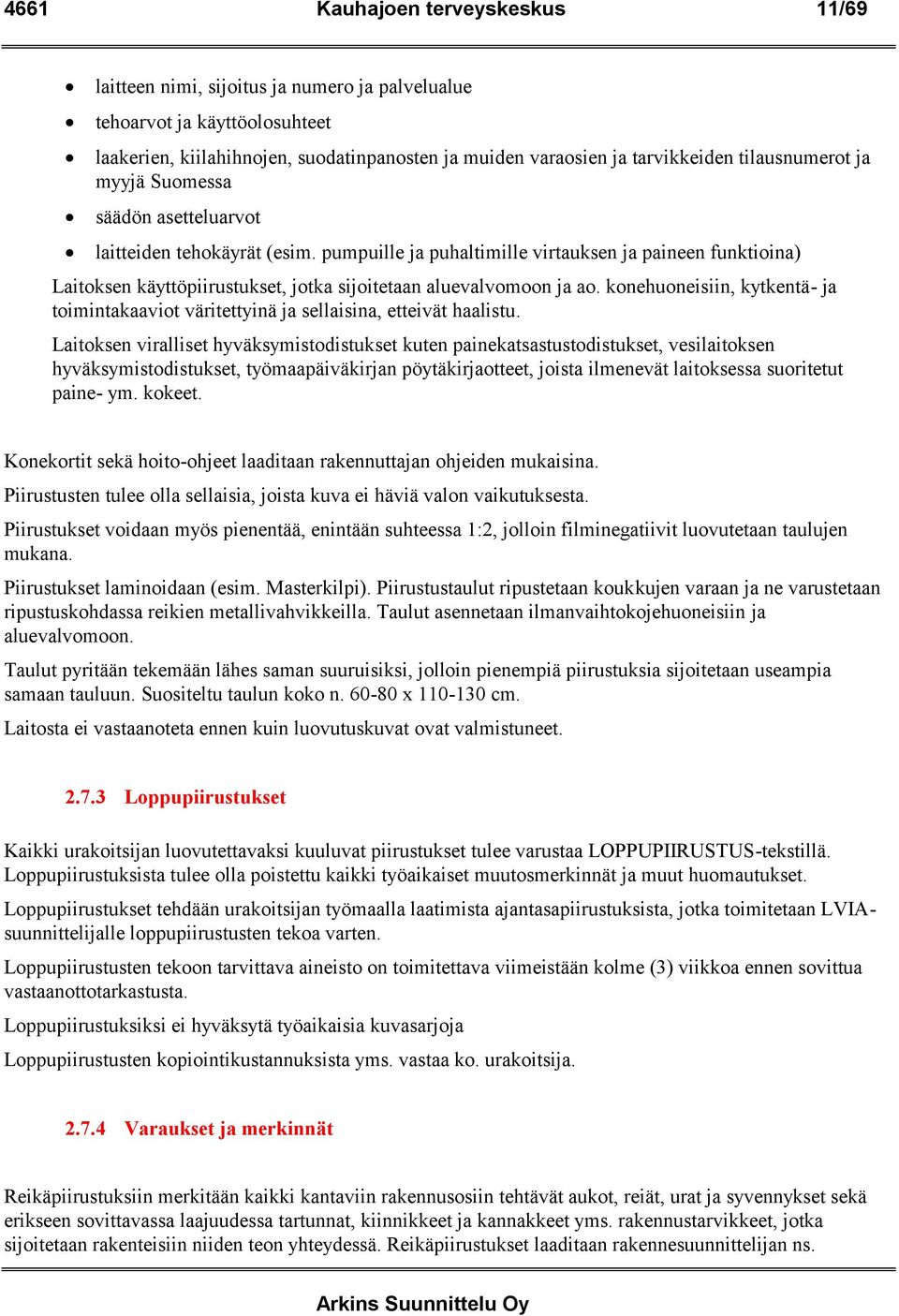

11 4661 Kauhajoen terveyskeskus 11/69 laitteen nimi, sijoitus ja numero ja palvelualue tehoarvot ja käyttöolosuhteet laakerien, kiilahihnojen, suodatinpanosten ja muiden varaosien ja tarvikkeiden tilausnumerot ja myyjä Suomessa säädön asetteluarvot laitteiden tehokäyrät (esim. pumpuille ja puhaltimille virtauksen ja paineen funktioina) Laitoksen käyttöpiirustukset, jotka sijoitetaan aluevalvomoon ja ao. konehuoneisiin, kytkentä- ja toimintakaaviot väritettyinä ja sellaisina, etteivät haalistu. Laitoksen viralliset hyväksymistodistukset kuten painekatsastustodistukset, vesilaitoksen hyväksymistodistukset, työmaapäiväkirjan pöytäkirjaotteet, joista ilmenevät laitoksessa suoritetut paine- ym. kokeet. Konekortit sekä hoito-ohjeet laaditaan rakennuttajan ohjeiden mukaisina. Piirustusten tulee olla sellaisia, joista kuva ei häviä valon vaikutuksesta. Piirustukset voidaan myös pienentää, enintään suhteessa 1:2, jolloin filminegatiivit luovutetaan taulujen mukana. Piirustukset laminoidaan (esim. Masterkilpi). Piirustustaulut ripustetaan koukkujen varaan ja ne varustetaan ripustuskohdassa reikien metallivahvikkeilla. Taulut asennetaan ilmanvaihtokojehuoneisiin ja aluevalvomoon. Taulut pyritään tekemään lähes saman suuruisiksi, jolloin pienempiä piirustuksia sijoitetaan useampia samaan tauluun. Suositeltu taulun koko n x cm. Laitosta ei vastaanoteta ennen kuin luovutuskuvat ovat valmistuneet Loppupiirustukset Kaikki urakoitsijan luovutettavaksi kuuluvat piirustukset tulee varustaa LOPPUPIIRUSTUS-tekstillä. Loppupiirustuksista tulee olla poistettu kaikki työaikaiset muutosmerkinnät ja muut huomautukset. Loppupiirustukset tehdään urakoitsijan työmaalla laatimista ajantasapiirustuksista, jotka toimitetaan LVIAsuunnittelijalle loppupiirustusten tekoa varten. Loppupiirustusten tekoon tarvittava aineisto on toimitettava viimeistään kolme (3) viikkoa ennen sovittua vastaanottotarkastusta. Loppupiirustuksiksi ei hyväksytä työaikaisia kuvasarjoja Loppupiirustusten kopiointikustannuksista yms. vastaa ko. urakoitsija Varaukset ja merkinnät Reikäpiirustuksiin merkitään kaikki kantaviin rakennusosiin tehtävät aukot, reiät, urat ja syvennykset sekä erikseen sovittavassa laajuudessa tartunnat, kiinnikkeet ja kannakkeet yms. rakennustarvikkeet, jotka sijoitetaan rakenteisiin niiden teon yhteydessä. Reikäpiirustukset laaditaan rakennesuunnittelijan ns.

12 4661 Kauhajoen terveyskeskus 12/69 laudoituspiirustuksia ja elementtipiirustuksia käyttäen siten, että mitat, sijainnit ja tarkoitus ilmenevät piirustuksista. Muihin kuin kantaviin rakenteisiin tehtävät reiät ja tartunnat merkitään erikseen sovittavassa laajuudessa. LVI- ja sähköurakoitsijat laativat osuuksistaan reikäpiirustukset. Tarpeellisilta osin erillishankkijat tarkastavat reikäpiirustukset, tekevät niihin tarvittavat muutokset ja täydentävät sekä varustavat ne asianmukaisella hyväksymismerkinnällä Käytön opastus LVI-laitteiden käytönopastuksen aikatarve on 2 vrk/urakoitsija tai urakkarajaliitteessä mainittu aika. Urakoitsijat järjestävät, kukin omalta osaltaan, käyttäjän kanssa sovittavana ajankohtana käyttöhenkilökunnalle laitoksen käyttöä koskevan opastustilaisuuden. 2.8 Laitteiden merkinnät Putkien merkitseminen Putket: Suuntaa ja virtaavan aineen laatua osoittavat rengasteipit säätöryhmiin, haaroituksiin, seinämien lävistyksiin kummallekin puolelle ja putkiin niin tiheään, että putkia pystytään vaivatta seuraamaan. Teipissä oltava verkoston nimi ja vaikutusalue. Putkijohtoventtiilit: Venttiilikilpi: kuulaketjulla venttiilin karaan kiinnitetty, muovikotelolla suojattu monikerrosteippiin kohokirjoitettu teksti (esim. Rotex venttiilikilpi, kilvessä tulee olla venttiilin nimi, virtaava aine ja venttiilin vaikutusalue) Kanavien merkitseminen Kanavat merkitään itseliimautuvilla, virtaussuuntanuolella ja teksteillä varustetuilla teipeillä, joita liimataan kanaviin kojeiden, lämpömittareiden, puhdistusluukkujen ja palopeltien viereen yms. tarpeellisiin paikkoihin Laitemerkinnät Kukin LVI-urakoitsija asentaa konekilvet koneille ja laitteille. Tekstinä käytetään laitteen nimeä ja piirustuksien mukaisia kirjain- ja numeromerkintöjä. Kilvestä tulee näkyä koneen numero ja maininta, mitä tilaa tai tarkoitusta kone palvelee. Kilvet toimitetaan monikerrosmuovilaattoina, joissa on kaiverrettuna valkoinen teksti mustalla pohjalla.

13 4661 Kauhajoen terveyskeskus 13/69 Päänimikkeen on oltava vähintään 10 mm ja alanimikkeen vähintään 7 mm korkea, säätölaitteissa kuitenkin 7 tai 5 mm. Kilpien mallikappale, kilpien kiinnitystapa ja merkintäluettelo on esitettävä rakennuttajalle ennen kilpien valmistamisen aloittamista. Kaikissa laitteissa tulee lisäksi olla ko. laitteen kaikkia teknisiä arvoja osoittavat, laitteen valmistajan toimittamat metallikilvet. Puhaltimien kilvistä tulee näkyä ilmamäärät (pattereilla varustetuissa koneissa ilman lämpötilan muutos, esim astetta), paine, säätöpaine (Pa) sekä pyörimisnopeus. Säätölaitekaapit varustetaan kilvillä, joista selviää, mitä koneita ko. kaapista ohjataan. Keskukset ja niissä olevat nupit merkitään (esim. lämpötilan säätö, minimirajoitus jne.). 2.9 Painekokeet Ilmanvaihtokanavien tiiviys tutkitaan paine- ja savukokeilla (savukoe vain vuodon selvittämiseksi). IV-kanavien koepaine mitataan D2:n mukaisesti. Kanavat luokka B 300 Pa, kammiot luokka C 1000 Pa, kojeet luokka B. Kojeiden mukana toimitettava koestustodistus. Kaikki uudet kanavat koepainetaan. Paine- ja savukokeet suoritetaan siten, että kanavat ovat jaettuina sopiviin osiin ja että kanavat ovat peittämättä ja ilman palosuojausta. Savukoe suoritetaan vain poikkeuksellisten vuotojen toteamiseksi. Ilmanvaihtourakoitsijan on ilmanvaihtokoneita mitoittaessaan huomioitava sallittu kanavavuoto. Putkijohtojen ja -laitteiden painekokeet suoritetaan seuraavasti: Lämpöjohdot kaikkine laitteineen: kylmävesipaine 8,4 bar, 30 min; putkisto 8,4 bar. Kylmä-, lämminvesi- ja kiertojohdot kylmävesipaine 10 bar, 60 min. Viemärit D1:n mukaisesti. Suoritetuista painekokeista on tehtävä merkinnät työmaapäiväkirjaan Suunnittelupaineet ja lämpötilat Lämmitysputkistot 0,6 Mpa ja 100 C Kaukolämpöputkistot 1,6 Mpa ja 120 C Lämmityslaitteet 0,6 MPa ja 100 C Vesijohdot 1,0 MPa ja C

14 4661 Kauhajoen terveyskeskus 14/ Laitteiden huolto takuuaikana Yleistä Kuhunkin urakkaan sisällytetään varsinaisen laitteiden rakenne- ja asennustyön lisäksi laitteiden määräaikaishuolto takuuaikana. Kustakin huoltokäynnistä on sovittava tilaajan nimeämän henkilön kanssa. Huoltoon sisältyvät kaikki kustannukset, jotka aiheutuvat matkoista ja lähetyksistä huoltomatkojen yhteydessä. Huollon edellytetään tapahtuvaksi normaalina työaikana. Kaksi kertaa vuodessa tapahtuvien huoltokäyntien väli on vähintään 4 ja enintään 8 kuukautta. Huoltokäynnin yhteydessä takuun puitteissa uusittavat osat ja tarveaineet sisältyvät huoltoon, mutta eivät kulutustarvikkeet ja -aineet (vesijohtokalusteiden tiivisteet). Tilaajan edellytetään mahdollisimman pikaisesti ilmoittavan havaitsemistaan toimintahäiriöistä sekä suuremman vian tai toimintahäiriön sattuessa myötävaikuttavan toimenpiteillään vahinkojen rajoittamiseksi mahdollisimman pieneksi. Mikäli laitoksessa ilmenee huollon tai asennuksen piiriin luettavia vikoja, jotka edellyttävät käyntiä huoltokäyntien välillä, kuuluvat välikäynnit takuuseen. Jokaisesta huoltokäynnistä on saatava laitoksen vastuunalaisen hoitajan kuittaus sekä osoitettava toimenpiteet, jotka on tehty ja lähetettävä kirjallinen selostus rakennuttajalle. Huoltokäynnin yhteydessä on suoritettava kaikkien laitteiden toiminnan yleistarkastus ja toiminnan kokeilu sekä tutkittava, että laitteita käytetään tarkoituksenmukaisesti ja oikaistava mahdolliset virheet. Viimeinen huoltokäynti takuuaikana on suoritettava korkeintaan kuusi (6) viikkoa ennen takuuajan päättymistä. Tarvittava voitelu-, ym. täyttöjen lisääminen pyörivien koneiden akselitiivisteiden korjaus yms. kuuluu urakkaan. Toisen takuuvuoden lopulla suoritetaan laitoksen takuuajan koekäyttö. Koekäytön tulokset taltioidaan piirturilla ja toimitetaan tilaajalle, mikäli koekäytössä havaitaan puutteita kukin urakoitsija korjaa toimialaansa kuuluvat puutteet Ilmastointilaitteiden takuuajan huolto Automaattisten säätölaitteiden huolto on suoritettava laitteiden valmistajan tai kotimaisen edustajan toimesta ja saman aikaisesti ilmastointilaitteiden huollon kanssa (yhteistyönä).

15 4661 Kauhajoen terveyskeskus 15/ kertaa vuodessa suoritettavat toimenpiteet Suodattimen tarkistus. Invertterien toiminnan tarkastus. Kiilahihnakäyttöjen tarkastus ja kiristys sekä tarvittaessa hihnojen vaihto. Kaikkien puhaltimien, moottorien ja muiden pyörivien laitteiden laakeriäänien, tärinän ja lämpenemisen tarkistus ja tarvittaessa korjaustoimenpiteet. Huoltoon ei sisälly suodattimien puhdistus ja suodatinmattojen ja massojen vaihto. Nämä toimenpiteet suorittaa laitoksen hoitohenkilökunta, ilmastointiurakoitsija tarkistaa kuitenkin, että nämä toimenpiteet on suoritettu asiallisesti Kerran vuodessa suoritettavat toimenpiteet Säätöpeltien säleiden puhdistus. Poistoilmapuhaltimien puhdistus liasta ja rasvasta, mikäli poisto tulee kohdepoistosta, keittiön poistosta jne. Lämmöntalteenottolaitteiden puhdistus. Hälytyspisteiden kokeilu. Tarvittava, valmistajan suositukseen mukaan tehtävät laitteiden laakerien ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista Kerran takuuaikana suoritettavat toimenpiteet Puhaltimien laakerien puhdistus (laakerit irrotettava ja pestävä), rasvaus ja tarvittaessa vaihto, mikäli käytetään suojaamattomia laakereita (suoritetaan ensimmäisen takuuvuoden aikana). Ilmanvaihtokojeiden kokonaisilmamäärien mittaus Toisen takuuvuoden lopulla suoritettavat toimenpiteet Laitteiden syöpymissuojaukset siten, ettei ruostumista tai muuta syöpymää esiinny. Korjaukset tarvikkeineen kuuluvat urakkaan LV-laitteiden takuuajan huolto Kerran vuodessa suoritettavat toimenpiteet Kaikkien pumppujen, moottorien ja muiden laitteiden toiminnan kokeilu, laakeriäänien, tärinän ja lämpenemisen tarkistus ja tarvittavat korjaustoimenpiteet.

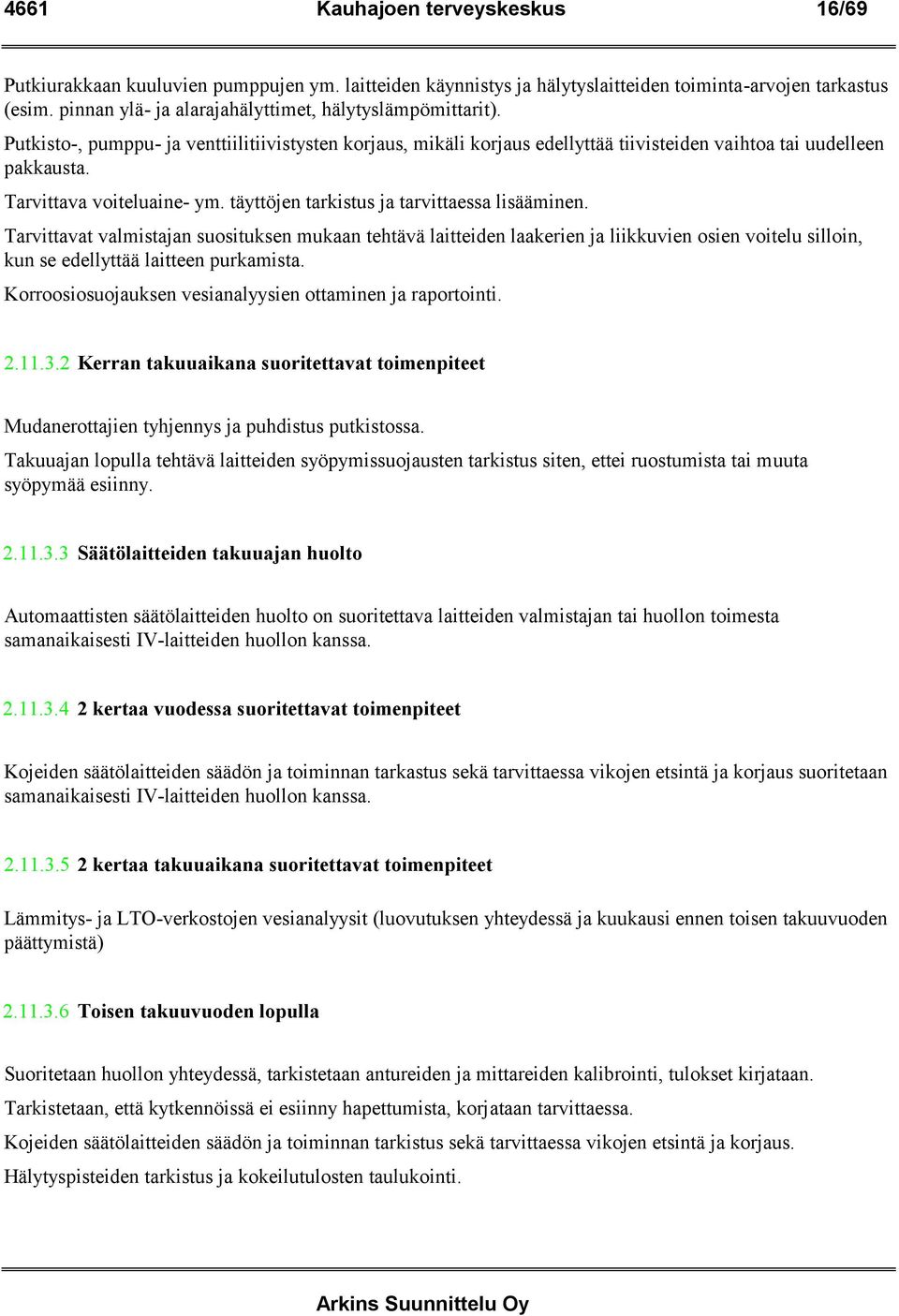

16 4661 Kauhajoen terveyskeskus 16/69 Putkiurakkaan kuuluvien pumppujen ym. laitteiden käynnistys ja hälytyslaitteiden toiminta-arvojen tarkastus (esim. pinnan ylä- ja alarajahälyttimet, hälytyslämpömittarit). Putkisto-, pumppu- ja venttiilitiivistysten korjaus, mikäli korjaus edellyttää tiivisteiden vaihtoa tai uudelleen pakkausta. Tarvittava voiteluaine- ym. täyttöjen tarkistus ja tarvittaessa lisääminen. Tarvittavat valmistajan suosituksen mukaan tehtävä laitteiden laakerien ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista. Korroosiosuojauksen vesianalyysien ottaminen ja raportointi Kerran takuuaikana suoritettavat toimenpiteet Mudanerottajien tyhjennys ja puhdistus putkistossa. Takuuajan lopulla tehtävä laitteiden syöpymissuojausten tarkistus siten, ettei ruostumista tai muuta syöpymää esiinny Säätölaitteiden takuuajan huolto Automaattisten säätölaitteiden huolto on suoritettava laitteiden valmistajan tai huollon toimesta samanaikaisesti IV-laitteiden huollon kanssa kertaa vuodessa suoritettavat toimenpiteet Kojeiden säätölaitteiden säädön ja toiminnan tarkastus sekä tarvittaessa vikojen etsintä ja korjaus suoritetaan samanaikaisesti IV-laitteiden huollon kanssa kertaa takuuaikana suoritettavat toimenpiteet Lämmitys- ja LTO-verkostojen vesianalyysit (luovutuksen yhteydessä ja kuukausi ennen toisen takuuvuoden päättymistä) Toisen takuuvuoden lopulla Suoritetaan huollon yhteydessä, tarkistetaan antureiden ja mittareiden kalibrointi, tulokset kirjataan. Tarkistetaan, että kytkennöissä ei esiinny hapettumista, korjataan tarvittaessa. Kojeiden säätölaitteiden säädön ja toiminnan tarkistus sekä tarvittaessa vikojen etsintä ja korjaus. Hälytyspisteiden tarkistus ja kokeilutulosten taulukointi.

17 4661 Kauhajoen terveyskeskus 17/ Takuu Takuu urakoinnista on (2) kaksi vuotta, jonka lasketaan alkavan hyväksytystä vastaanottotarkastuksesta, urakkaohjelman mukaisesti Tarjous Annetaan tarjouspyyntöasiakirjojen mukaisesti Urakan toteuttaminen Urakka toteutetaan urakkaohjelman mukaisesti Toimituksen valvonta Putkistot SFS 4396 Asennustarkastukset SFS 4614 Vastaanottotarkastus SFS Säätö ja mittaukset Laitoksen säädön ja mittauksen alkaessa tulee kokeiltavissa tiloissa muiden rakennustöiden olla niin suoritetut, että tarvittavat toimenpiteet voidaan asianmukaisesti suorittaa ja tulostaa. Laitoksen säätö ja mittaukset voidaan aloittaa, kun toimintakokeet on hyväksytysti suoritettu. Urakoitsijat suorittavat säädöt ja mittaukset yhteistyössä rakennuttajan kanssa, joka tarvittaessa suorittaa myös tarkistusmittauksia. Laitoksen säädössä ja mittauksissa suoritetaan mm. seuraavia toimenpiteitä: verkostojen ja vesivirtojen asetus lähinnä kertasäätöventtiileillä, jolloin ohjelman mukaiset virtausmäärät todetaan venttiilien paine-eromittausten ja valmistajan laatimien painehäviökäyrien avulla ilmavirrat asetetaan ja mitataan, jolloin myös tarkoituksenmukaiset painesuhteet eri tilojen välillä todetaan ja mittauksesta tehdään pöytäkirja sähkövirrat ja -jännitteet säädetään ja mitataan ja mittauksesta tehdään pöytäkirja toiminta-ajat ja lämpötilat sekä kosteudet mitataan ja mittauksesta tehdään pöytäkirja laitteille järjestetään tarpeellisessa määrin kuormituskokeet ja tehot mitataan ja mittauksesta tehdään pöytäkirja

18 4661 Kauhajoen terveyskeskus 18/69 automaattisten säätölaitteiden toiminnat viritetään ja mittauksesta tehdään pöytäkirja laitoksen äänitasot mitataan ja mittauksesta tehdään pöytäkirja 2.17 Käyttöönotot SFS Koekäyttö Urakoitsija pyytää koekäyttöä saatuaan laitteiden asennustyöt valmiiksi sekä toimintakokeen jälkeiset säätöja viritystoimenpiteet suoritetuiksi. Koekäyttöohjelmasta sovitaan rakennuttajan kanssa mm. osapuolten velvoitteet, tekninen suoritustapa, aikataulu (kesä/talvikäyttö). Koekäyttämättömien laitteiden osalta urakoitsijoiden suorittama säätö tarkastetaan pistokokein. Kukin urakoitsija suorittaa laitteittensa säätöä ja mittauksia sekä mahdollisia korjauksia. Takuuajan koekäytön kustantaa rakennuttaja, elleivät ne aiheudu todetusta urakkaan kuuluvan laitteen virheellisyydestä tai säätämättömyydestä, jolloin kustannukset kuuluvat laitteen toimittaneelle urakoitsijalle. Mikäli vastaanottokatselmuksessa tai toimintakokeessa todetaan niin paljon puutteita, ettei rakennuttaja ota vastaan laitosta, suoritetaan urakoitsijan kustannuksella tarkastus uudelleen sovittavana ajankohtana Kokeet ja tarkastukset SFS 3323 ja KTM Toimintakokeet Kojeiden ja laitteiden rakennetarkastuksen jälkeen tai yhteydessä urakoitsijoiden ilmoitettua kaikkien laitteiden olevan toimintakuntoisia, suorittaa urakoitsija toimintakokeen rakennuttajan valvonnassa. Siinä todetaan, että laitteet on asennettu oikein paikoilleen ja että sähköllä toimivat laitteet saavat virtansa lopullisia virtayhteyksiä pitkin. Lisäksi tulee varmistautua siitä, että moottoreiden, peltien automatiikkalaitteiden yms. liikesuunnat ovat oikeita. Samoin tulee pakkokytkentöjen ja käynnistyshidastusten ohjausten ja hälytysten olla oikein kytketyt, sekä liitetyt kiinteistövalvontajärjestelmään. Toimintakokeita ei aloiteta, ennekuin tilat ovat puhtaat.

19 4661 Kauhajoen terveyskeskus 19/69 3 LVIA-URAKKAAN KUULUVAT TYÖT JA VELVOITTEET 3.1 Urakan toteuttaminen Urakkaan kuuluu kaikki urakkarajan sisälle jäävät LVIA-tekniset työt, materiaalitoimitukset ja hankinnat LVIA-työselityksen, piirustusten ja muiden urakkalaskenta-asiakirjojen mukaisesti käyttökuntoon saatettuina ja säädettyinä Urakoitsijalle kuuluu LVI-töiden urakan toteuttamiseksi tarvittavien asennustyökalujen, tarvikkeiden ja koneiden hankinta ja työsuorituksen aikainen huolto sekä kaikkien niistä johtuvien käyttö- ja muiden kulujen maksaminen. Urakka tulee toteuttaa urakkaohjelman mukaisesti. Mikäli urakoitsija esittää asennettavaksi suunnitelmista poikkeavia laitteita, kuuluvat siitä aiheutuvat suunnittelukustannukset (esim. laitevertailut, tarkistamiset, selvitykset ym.) kyseiselle urakoitsijalle. Rakennuksen puhtausluokka ja sisäilmaluokka urakkaohjelman mukaisesti. 3.2 Töiden suoritus Urakoitsijan tulee käyttää ammattitaitoista työvoimaa asentajina ja työnjohtajina. Työmaalle tulee nimetä vastuunalainen edustaja, jolla on riittävät valtuudet. Töiden suorituksessa käytetään ensiluokkaisia tarveaineita sekä yleisesti hyväksi tunnettuja työtapoja, seurataan lakeja ja asetuksia, yleisiä ja kunnallisia määräyksiä ja ohjeita. Urakoitsija on velvollinen esittämän huonetiloihin tulevista laitteistaan mallikappaleen tai riittävän selvän piirustuksen siinä tilaisuudessa, jossa malli lopullisesti hyväksytään. Urakoitsijan tulee huolehtia yhteyksien pitämisestä tarkastusviranomaisiin. Vastuu siitä, että urakkaan kuuluvat työt valmistuvat rinnan muiden urakoitsijoiden töiden kanssa. Urakkaan kuuluvien laitteiden ja niiden osien sopimuksen mukaisen laadun toteaminen ja tarpeellisten kokeiden suorittaminen ja teettäminen sekä näistä johtuvien kustannusten maksaminen. Urakoitsija on velvollinen hyväksyttämään käyttämänsä asentajat, aliurakoitsijat ja hankkijat. Urakoitsijan tulitöitä tekevillä asentajilla tulee olla voimassa oleva tulityötutkinto. Työn suorituksessa tulee huomioida rakennukselle asetetut puhtausvaatimukset. 3.3 Mittaukset Laitoksen säädön ja mittausten alkaessa tulee kokeiltavissa tiloissa rakennustöiden olla valmiina ja loppusiivous pääosin tehtynä, mahdollisia pieniä paikkamaalauksia lukuun ottamatta. Laitoksen säätö ja mittaukset voidaan aloittaa, kun toimintakokeet on hyväksytysti suoritettu.

20 4661 Kauhajoen terveyskeskus 20/69 Urakoitsijat suorittavat säädöt ja mittaukset yhteistyössä rakennuttajan kanssa. Rakennuttaja voi suorittaa tarkistusmittauksia urakoitsijan toimittamilla tai omilla mittareilla. Mittaus- ja säätötoimenpiteiden alkaessa luovutetaan rakennuttajalle 1 sarja laitoksen täydellisiä asennuspiirustuksia ja kytkentäkaavioita sekä pumppujen, puhaltimien, venttiileiden ym. virtausmääräpainekäyrästöjä. Urakoitsijat suorittavat seuraavat mittaukset: Vesivirrat mitataan ryhmäsuluista (linjasäätö- ja kuristusventtiileistä). Huonelämpötilat mitataan, termostaattien patteriventtiilit kalibroidaan. Pumppujen nostokorkeus mitataan pumpun ollessa kytkettynä verkostoon. LV-kiertojohdot säädetään siten, että piirustuksissa esitetyt vesivirrat saavutetaan. Ilmavirrat ja vesivirrat säädetään ja mitataan sekä säätimeen merkitään lukema ja sitä vastaava säätimen asento huopakynällä. Varolaitteiden toiminta-ajat ja virrat mitataan. Puhaltimien ilmavirrat mitataan. Puhaltimien paineet mitataan (dynaaminen/staattinen). Säätöpaine merkitään. Laitoksen äänitasot mitataan (mittaustulokset merkitään pöytäkirjaan ja luovutuspiirustuksiin). Lämmöntalteenoton hyötysuhteet mitataan. Paisuntasäiliöiden esipaineet tarkemitataan ennen asennusta. Tilojen väliset painesuhteet mitataan. Automatiikkalaitteiden toiminta tarkistetaan askelvastein sekä säätötulokset taltioidaan piirturein (väh. 16- kanavainen), kunkin kojeikon piirturiajon kesto 36 h. Kaikista mittauksista tehdään pöytäkirjat, jotka luovutetaan rakennuttajalle. Mittauspöytäkirjat varmentavat allekirjoituksellaan tilaajan ja urakoitsijan edustajat. Kun peruskorjaus osan leikki-/odotushuone ja viereiset WC:t otetaan käyttöön koko laajennuksen ilmamäärät tarkistetaan ja säädetään haluttuihin arvoihin säätöpelleistä ja taajuusmuuttajista. Säätöpeltejä on yhteensä 14 kpl. Samoin tehdään, kun 3.vaiheen tilojen väliaikainen ilmanvaihto järjestetään laajennuksen ilmanvaihtokoneella. Lopullinen laajennuksen ilmanvaihtokoneen säätö ja dokumentointi tehdään, kun 3.vaiheen väliaikainen ilmanvaihto on purettu ja tulpattu. 3.4 Tarvikkeiden poiskuljettaminen Ylimääräisten suurehkojen asennustarvikkeiden (IV-kanavat ym.) poiskuljetukset rakennustyömaalta huolehtii ao. urakoitsija. 3.5 Yhteiset kannatusjärjestelmät ja asennusjärjestys Urakoitsijat ovat velvollisia keskenään sopimaan kannatusjärjestelmät ja tilojen käytöstä siellä, missä samassa paikassa useampi urakoitsija kannatuksia tarvitsee, esim käytävät.
