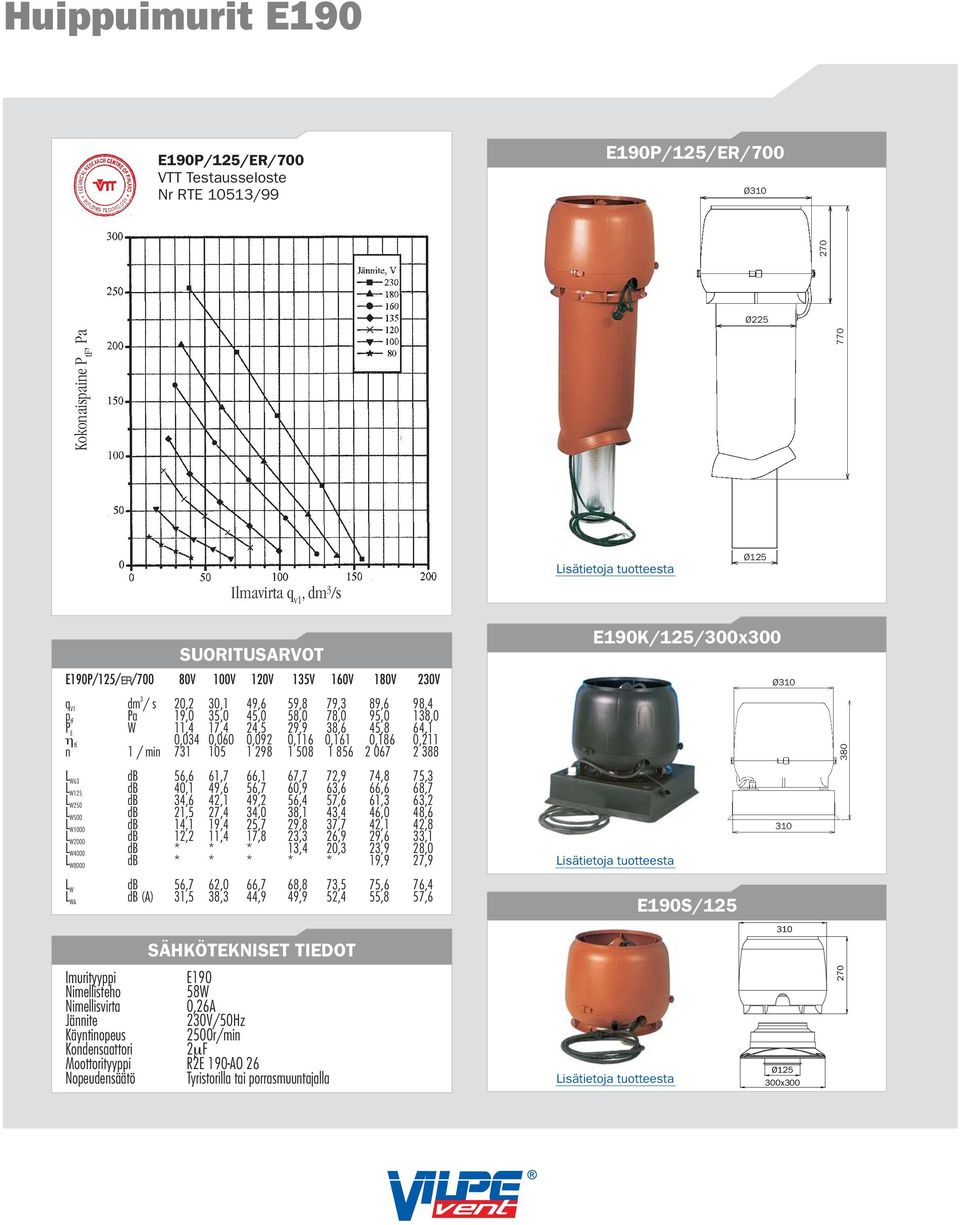

1 Huippuimurit E190 E190P/125/ER/700 VTT Testausseloste Nr RTE 10513/99 E190P/125/ER/700 Ø310 Kokonaispaine P tf, Pa 270 Ø Ilmavirta q v1, dm 3 /s Ø125 SUORITUSARVOT E190P/125/ER/700 80V 100V 120V 135V 160V 180V 230V q V1 dm 3 / s 20,2 30,1 49,6 59,8 79,3 89,6 98,4 p tf Pa 19,0 35,0 45,0 58,0 78,0 95,0 138,0 P E W 11,4 17,4 24,5 29,9 38,6 45,8 64,1 η te 0,034 0,060 0,092 0,116 0,161 0,186 0,211 n 1 / min L W63 db 56,6 61,7 66,1 67,7 72,9 74,8 75,3 L W125 db 40,1 49,6 56,7 60,9 63,6 66,6 68,7 L W250 db 34,6 42,1 49,2 56,4 57,6 61,3 63,2 L W500 db 21,5 27,4 34,0 38,1 43,4 46,0 48,6 L W1000 db 14,1 19,4 25,7 29,8 37,7 42,1 42,8 L W2000 db 12,2 11,4 17,8 23,3 26,9 29,6 33,1 L W4000 db * * * 13,4 20,3 23,9 28,0 L W8000 db * * * * * 19,9 27,9 L W db 56,7 62,0 66,7 68,8 73,5 75,6 76,4 L WA db (A) 31,5 38,3 44,9 49,9 52,4 55,8 57,6 SÄHKÖTEKNISET TIEDOT Imurityyppi E190 Nimellisteho 58W Nimellisvirta 0,26A Jännite 230V/50Hz Käyntinopeus 2500r/min Kondensaattori 2μF Moottorityyppi R2E 190-AO 26 Nopeudensäätö Tyristorilla tai porrasmuuntajalla E190K/125/300x300 E190S/125 Ø Ø x

0,211 n 1 / min 731 105 1 298 1 508 1 856 2 067 2 388 L W63 db 56,6 61,7 66,1 67,7 72,9 74,8 75,3 L W125 db 40,1 49,6 56,7 60,9 63,6 66,6 68,7 L W250 db 34,6 42,1 49,2 56,4 57,6 61,3 63,2 L W500 db

2 Huippuimureiden pikavalintataulukko Huippuimuri Huippuimurien tilavuusvirta q v1, dm 3 /s Pyörimisnopeus r/min E80 Ø E120 Ø Maksimi kokonaispaine P tf, Pa 2450 E150 Ø E190 Ø E220 Ø E250 Ø E280 Ø E310 Ø Huippuimurien pikavalinta Ø 125 mm Rajatut käyttöalueet Kokonaispaine PtF, Pa Puhaltimen tilavuusvirta qv1, dm 3 /s Vilpe Vent E80 Ø125 (1700 r/min) Vilpe Vent E150 Ø125 (1700 r/min) Vilpe Vent E120 Ø125 (2500 r/min) Vilpe Vent E190 Ø125 (2500 r/min)

130 75 2600 E280 Ø200-640 585 540 500 460 425 380 335 300 270 230 175 2700 E310 Ø200-240 230 220 210 200 185 165 150 130 115 90 45 1430 Huippuimurien pikavalinta Ø 125 mm Rajatut käyttöalueet 300 250

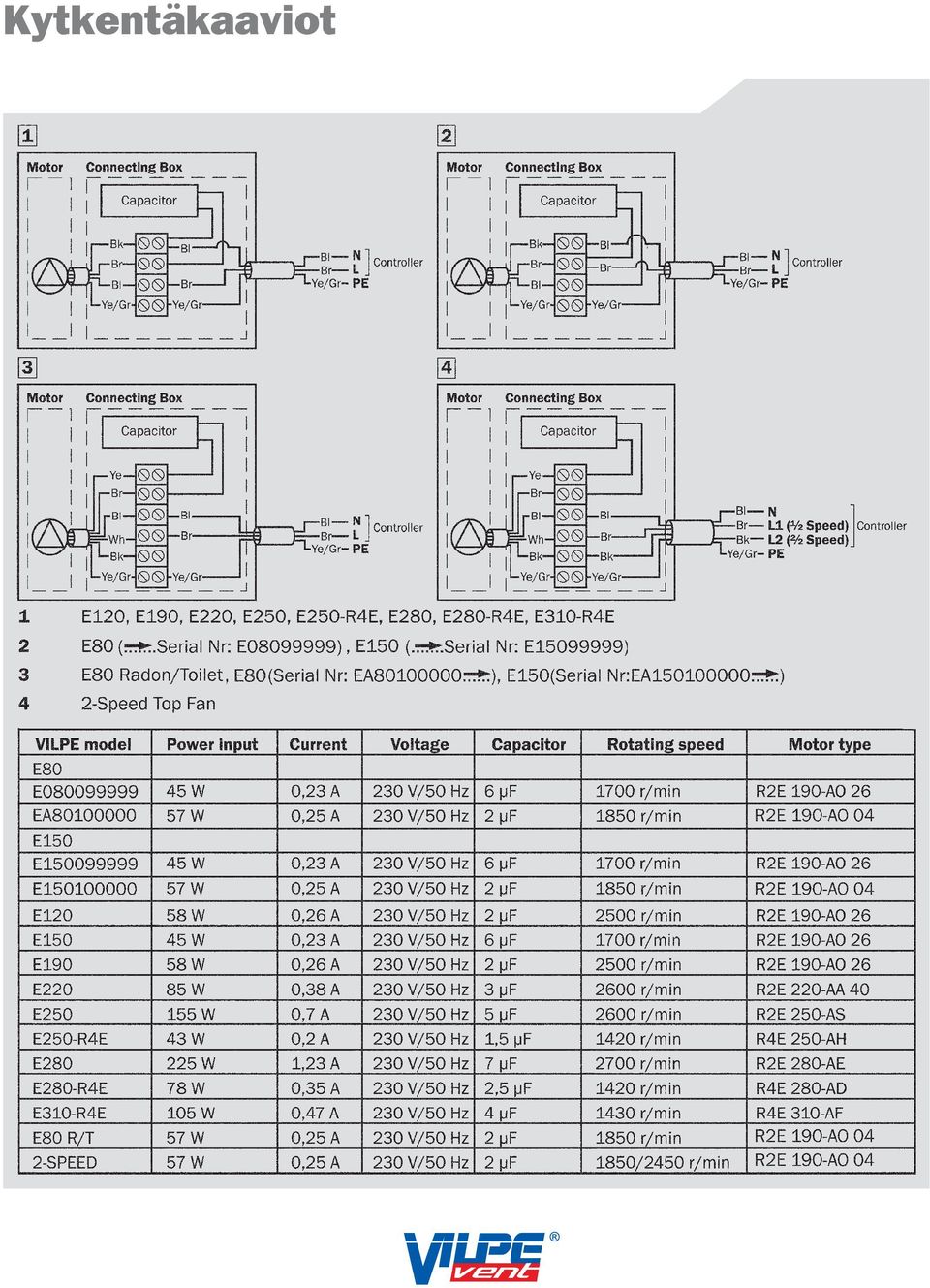

3 Kytkentäkaaviot

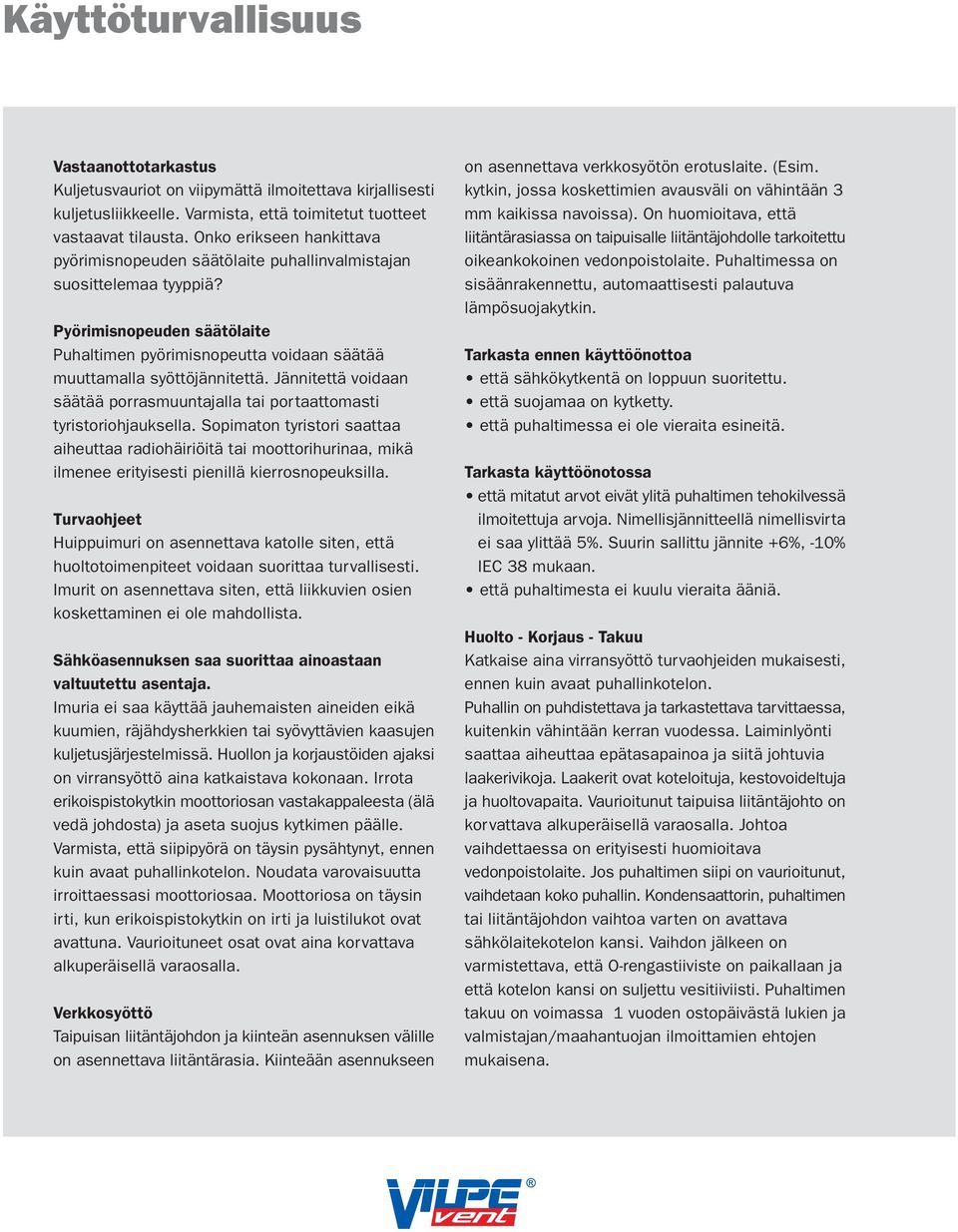

4 Käyttöturvallisuus Vastaanottotarkastus Kuljetusvauriot on viipymättä ilmoitettava kirjallisesti kuljetusliikkeelle. Varmista, että toimitetut tuotteet vastaavat tilausta. Onko erikseen hankittava pyörimisnopeuden säätölaite puhallinvalmistajan suosittelemaa tyyppiä? Pyörimisnopeuden säätölaite Puhaltimen pyörimisnopeutta voidaan säätää muuttamalla syöttöjännitettä. Jännitettä voidaan säätää porrasmuuntajalla tai portaattomasti tyristoriohjauksella. Sopimaton tyristori saattaa aiheuttaa radiohäiriöitä tai moottorihurinaa, mikä ilmenee erityisesti pienillä kierrosnopeuksilla. Turvaohjeet Huippuimuri on asennettava katolle siten, että huoltotoimenpiteet voidaan suorittaa turvallisesti. Imurit on asennettava siten, että liikkuvien osien koskettaminen ei ole mahdollista. Sähköasennuksen saa suorittaa ainoastaan valtuutettu asentaja. Imuria ei saa käyttää jauhemaisten aineiden eikä kuumien, räjähdysherkkien tai syövyttävien kaasujen kuljetusjärjestelmissä. Huollon ja korjaustöiden ajaksi on virransyöttö aina katkaistava kokonaan. Irrota erikoispistokytkin moottoriosan vastakappaleesta (älä vedä johdosta) ja aseta suojus kytkimen päälle. Varmista, että siipipyörä on täysin pysähtynyt, ennen kuin avaat puhallinkotelon. Noudata varovaisuutta irroittaessasi moottoriosaa. Moottoriosa on täysin irti, kun erikoispistokytkin on irti ja luistilukot ovat avattuna. Vaurioituneet osat ovat aina korvattava alkuperäisellä varaosalla. Verkkosyöttö Taipuisan liitäntäjohdon ja kiinteän asennuksen välille on asennettava liitäntärasia. Kiinteään asennukseen on asennettava verkkosyötön erotuslaite. (Esim. kytkin, jossa koskettimien avausväli on vähintään 3 mm kaikissa navoissa). On huomioitava, että liitäntärasiassa on taipuisalle liitäntäjohdolle tarkoitettu oikeankokoinen vedonpoistolaite. Puhaltimessa on sisäänrakennettu, automaattisesti palautuva lämpösuojakytkin. Tarkasta ennen käyttöönottoa että sähkökytkentä on loppuun suoritettu. että suojamaa on kytketty. että puhaltimessa ei ole vieraita esineitä. Tarkasta käyttöönotossa että mitatut arvot eivät ylitä puhaltimen tehokilvessä ilmoitettuja arvoja. Nimellisjännitteellä nimellisvirta ei saa ylittää 5%. Suurin sallittu jännite +6%, -10% IEC 38 mukaan. että puhaltimesta ei kuulu vieraita ääniä. Huolto - Korjaus - Takuu Katkaise aina virransyöttö turvaohjeiden mukaisesti, ennen kuin avaat puhallinkotelon. Puhallin on puhdistettava ja tarkastettava tarvittaessa, kuitenkin vähintään kerran vuodessa. Laiminlyönti saattaa aiheuttaa epätasapainoa ja siitä johtuvia laakerivikoja. Laakerit ovat koteloituja, kestovoideltuja ja huoltovapaita. Vaurioitunut taipuisa liitäntäjohto on korvattava alkuperäisellä varaosalla. Johtoa vaihdettaessa on erityisesti huomioitava vedonpoistolaite. Jos puhaltimen siipi on vaurioitunut, vaihdetaan koko puhallin. Kondensaattorin, puhaltimen tai liitäntäjohdon vaihtoa varten on avattava sähkölaitekotelon kansi. Vaihdon jälkeen on varmistettava, että O-rengastiiviste on paikallaan ja että kotelon kansi on suljettu vesitiiviisti. Puhaltimen takuu on voimassa 1 vuoden ostopäivästä lukien ja valmistajan/maahantuojan ilmoittamien ehtojen mukaisena.

Jännitettä voidaan säätää porrasmuuntajalla tai portaattomasti tyristoriohjauksella.

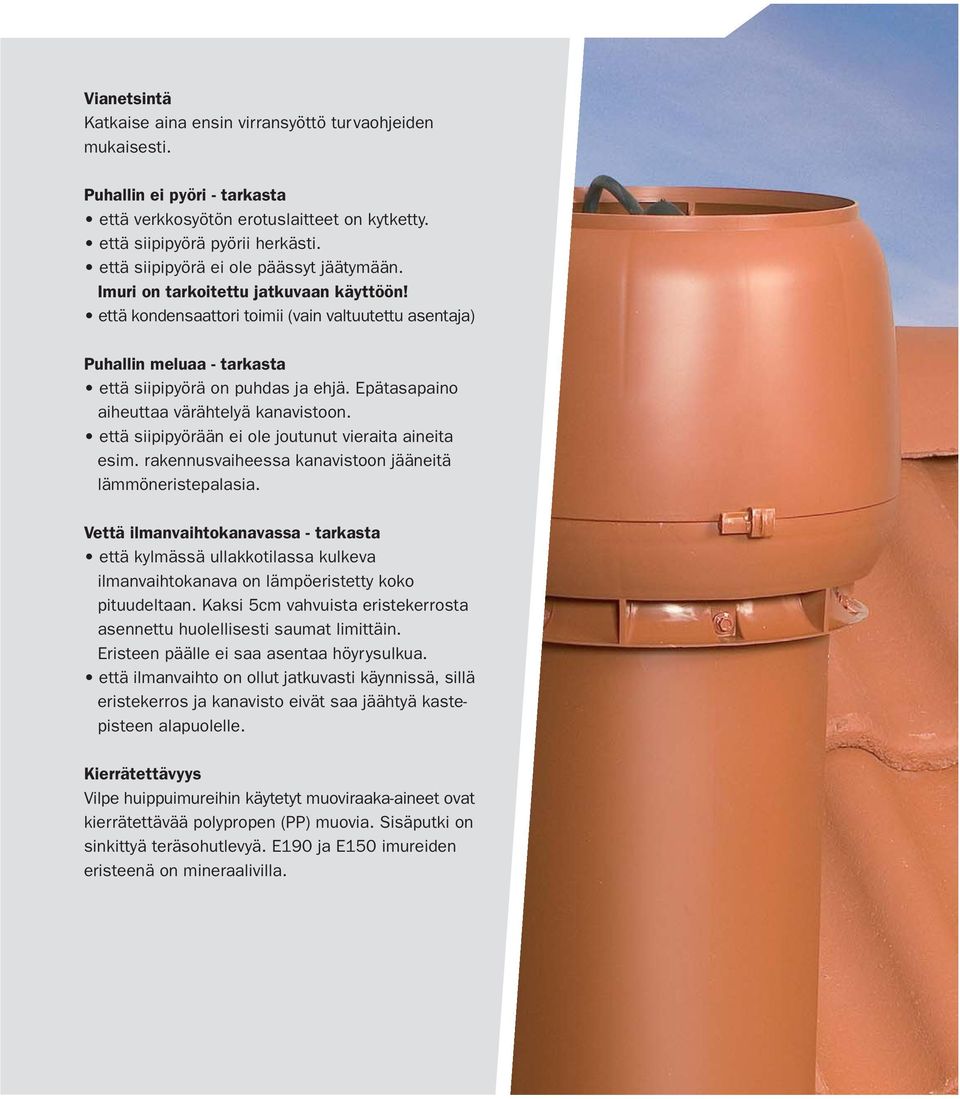

5 Vianetsintä Katkaise aina ensin virransyöttö turvaohjeiden mukaisesti. Puhallin ei pyöri - tarkasta että verkkosyötön erotuslaitteet on kytketty. että siipipyörä pyörii herkästi. että siipipyörä ei ole päässyt jäätymään. Imuri on tarkoitettu jatkuvaan käyttöön! että kondensaattori toimii (vain valtuutettu asentaja) Puhallin meluaa - tarkasta että siipipyörä on puhdas ja ehjä. Epätasapaino aiheuttaa värähtelyä kanavistoon. että siipipyörään ei ole joutunut vieraita aineita esim. rakennusvaiheessa kanavistoon jääneitä lämmöneristepalasia. Vettä ilmanvaihtokanavassa - tarkasta että kylmässä ullakkotilassa kulkeva ilmanvaihtokanava on lämpöeristetty koko pituudeltaan. Kaksi 5cm vahvuista eristekerrosta asennettu huolellisesti saumat limittäin. Eristeen päälle ei saa asentaa höyrysulkua. että ilmanvaihto on ollut jatkuvasti käynnissä, sillä eristekerros ja kanavisto eivät saa jäähtyä kastepisteen alapuolelle. Kierrätettävyys Vilpe huippuimureihin käytetyt muoviraaka-aineet ovat kierrätettävää polypropen (PP) muovia. Sisäputki on sinkittyä teräsohutlevyä. E190 ja E150 imureiden eristeenä on mineraalivilla.

Epätasapaino aiheuttaa värähtelyä kanavistoon. että siipipyörään ei ole joutunut vieraita aineita esim. rakennusvaiheessa kanavistoon jääneitä lämmöneristepalasia.
