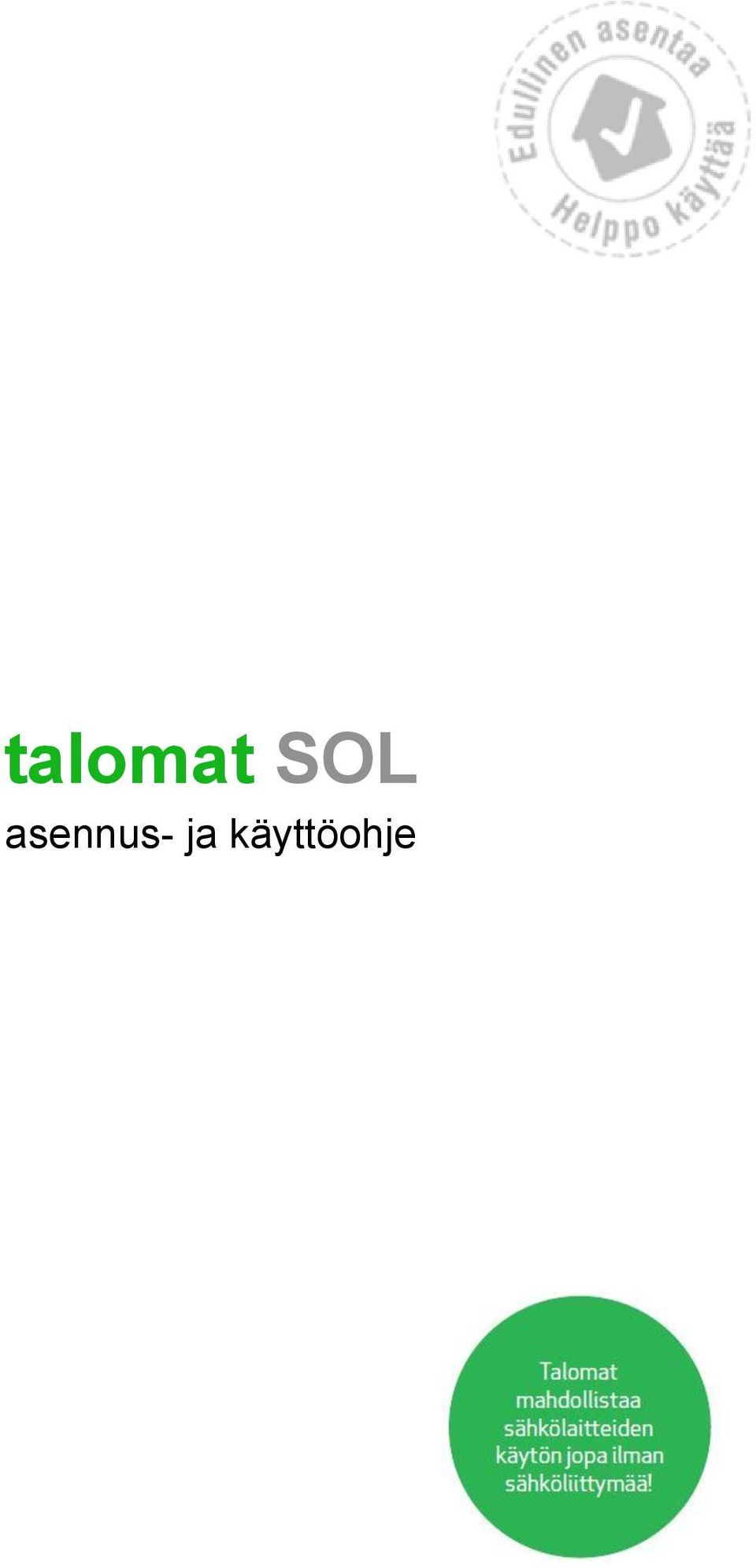

1 talomat SOL asennus- ja käyttöohje

2 Talomat SOL-järjestelmä sisältää seuraavat komponentit: Talomat Light ohjausyksikkö 1 kpl kytkinsovitin 2 kpl 4-os talomat -painike 1 kpl 1-os kytkimen asennuskehys Exxact Compi Val 1 kpl valokytkimen palautinjousi 10 kpl Aurinkopaneeli RCM-250W, heijastamaton monikide 1648 x 992 x 40mm 1kpl Aurinkopaneelin asennusteline M alumiini 1kpl MPPT lataussäädin 12/24V 20A 1kpl Akkukaapeli + sulake 50A 1kpl Akku AGM 250Ah 1kpl Asennus- ja käyttöohje Versio Copyright Talomat Oy 2

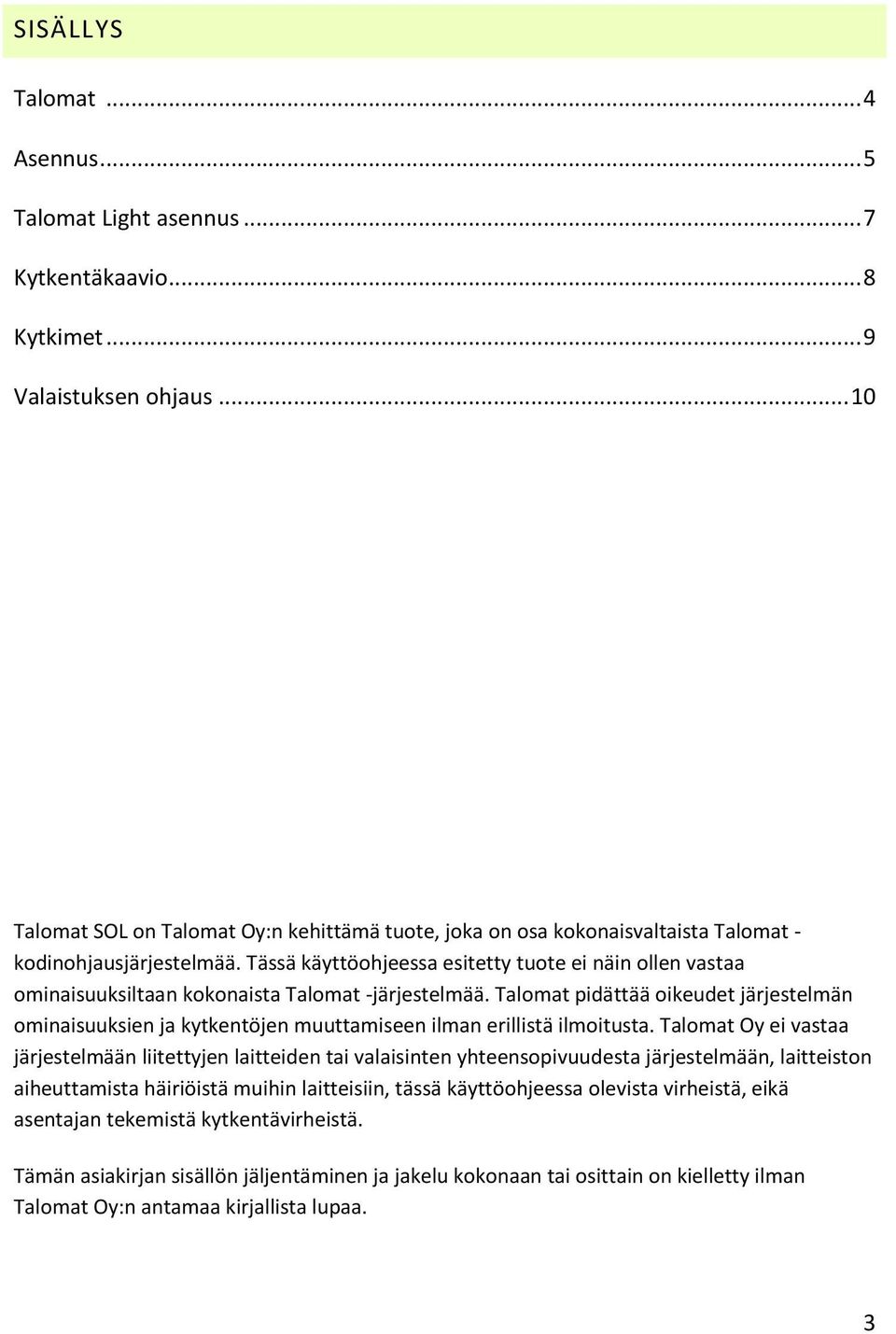

3 SISÄLLYS Talomat... 4 Asennus... 5 Talomat Light asennus... 7 Kytkentäkaavio... 8 Kytkimet... 9 Valaistuksen ohjaus Talomat SOL on Talomat Oy:n kehittämä tuote, joka on osa kokonaisvaltaista Talomat - kodinohjausjärjestelmää. Tässä käyttöohjeessa esitetty tuote ei näin ollen vastaa ominaisuuksiltaan kokonaista Talomat -järjestelmää. Talomat pidättää oikeudet järjestelmän ominaisuuksien ja kytkentöjen muuttamiseen ilman erillistä ilmoitusta. Talomat Oy ei vastaa järjestelmään liitettyjen laitteiden tai valaisinten yhteensopivuudesta järjestelmään, laitteiston aiheuttamista häiriöistä muihin laitteisiin, tässä käyttöohjeessa olevista virheistä, eikä asentajan tekemistä kytkentävirheistä. Tämän asiakirjan sisällön jäljentäminen ja jakelu kokonaan tai osittain on kielletty ilman Talomat Oy:n antamaa kirjallista lupaa. 3

4 TALOMAT Talomat -järjestelmän keskeisin toiminto on älykäs valaistuksen ohjaus, jonka lisäksi järjestelmään voidaan liittää myös muita ominaisuuksia. Talomat -järjestelmä toimii turvallisella 12 tai 24 V:n pienoisjännitteellä riippuen siihen liitetyn muuntajan tai akun jännitteestä. Jännite muutetaan verkkovirrasta yhdellä pistorasiaan liitettävällä muuntajalla, joten valoryhmiä kytkettäessä ei tarvita erillisiä muuntajia. Valaisimet valitaan muuntajan jännitteestä riippuen joko 12 tai 24 V:n tasajännitteelle sopiviksi. Vakiovirtaohjattuja valaisimia käytettäessä valaisimen virta on rajoitettava erillisillä drivereilla. Matalampi käyttöjännite mahdollistaa myös itse tuotetun energian käytön. Näin aurinko- tai tuulisähkön liittäminen järjestelmään on yksinkertaista, sillä niiden toimintajännite on tyypillisesti 12 tai 24 volttia. Talomat -tuotteilla on 2 (kahden) vuoden takuu. Takuu astuu voimaan ostopäivästä. Huom! Ohjausyksikkö pitää kiinnittää ja kytkeä asennusohjeiden mukaisesti ennen järjestelmän käyttöä. Takuu ei ole voimassa, jos toimitettuja asennusja käyttöohjeita ei ole noudatettu. 4

5 ASENNUS Aurinkopaneelin asennus ja kytkentä Asenna aurinkopaneelit avoimelle paikalle kohti etelää (välillä itä länsi) ja kallista kohti keskipäivän aurinkoa. Tuoton kannalta asteen kallistus on paras. Aurinkopaneelien energian tuoton kannalta on oleellista, että puiden tai rakennusten varjot eivät peitä paneelia missään vaiheessa päivää. Varjostukset pienentävät käytettävissä olevaa energiamäärää enemmän, kuin varjostuneen alueen ajallinen menetys. Paneelitelineillä aurinkopaneelit voidaan asentaa seinälle tai katolle, myös sopivan alustelineen päälle maahan. Varmista seinälle asennettaessa, että katolta putoava lumi ei putoa paneelin päälle. 1. Kiinnitä yhtä aurinkopaneelia varten kaksi telinettä tukevasti samalle korkeudelle. Telineiden välisen etäisyyden voit valita vapaasti väliltä cm. 2. Tarkista, että molemmissa telineissä on sama paneelin asennuskulma. Kiristä telineiden ruuvit. 3. Avaa ylemmät paneelikiinnikkeet ja nosta aurinkopaneeli lepäämään alempiin paneelikiinnikkeisiin. Aurinkopaneeli painaa vain noin 20 kg, mutta koska paneeli on kookas, nostoon suositellaan kahta henkilöä. 4. Kiristä paneelikiinnikkeet. 5. Kun paneelit on asennettu, kytke paneelien samanlaiset paneeliliittimet haaroitusliittimille (clik-clik). Haaroitusliittimistä jatketaan laitetelineen paneeliliittimiin. Liittimet ovat erilaisia ja kytkeytyvät automaattisesti oikein päin. 5

6 Lataussäätimen asennus ja kytkentä Aurinkosähköjärjestelmässä on punaisia (plus/+) ja mustia (miinus/-) johtoja. Plus ja miinus johdot tulee kytkeä oikein päin, jotta järjestelmä toimisi oikein. Tee johtojen kytkennät tässä järjestyksessä: 1. Irrota akkukaapelin sulake. Kytke akun johdot ensin lataussäätimen BATT liittimiin ja sitten akun napoihin. Punainen johto lataussäätimen (+) liittimestä akun (+) napaan ja musta johto lataussäätimen (-) liittimestä akun (-) napaan. 2. Kytke sitten Talomat ohjausyksikkö lataussäätimen LOAD liittimiin. Punainen johto lataussäätimen (+) liittimestä ohjausyksikön (+) liittimeen ja musta johto lataussäätimen (-) liittimestä ohjausyksikön (-) liittimeen. Katso ohjausyksikön tarkempi kytkentäkaavio sivulta Kytke sitten aurinkopaneelin johtimet lataussäätimen aurinkopaneeliliittimiin. Musta johto (-) liittimeen ja punainen johto (+) liittimeen. 4. Kun johdot on kytketty oikein, voi akkukaapelin sulakkeen kytkeä kiinni. Lataussäätimen BATT merkkivalo syttyy vihreäksi, kun se tunnistaa oikean akkujännitteen. Päiväaikaan PV merkkivalo syttyy, kun aurinkopaneeli lataa akkua. 6

7 TALOMAT LIGHT ASENNUS JA KYTKENTÄ Talomat Light järjestelmän ohjausyksikkö on sisäänrakennettava osavalmiste, joka tulee asentaa palokoteloon kuten talon ryhmäkeskukseen tai erilliseen paloluokiteltuun asennuskoteloon. Järjestelmään liitetyt valaisimet voidaan johdottaa suoraan ohjausyksikössä oleviin lähtöpuolen liittimiin 1-8, esimeriksi Halofix 2x1,5 kaapelilla. Tällöin ohjausyksikkö koteloineen suositellaan sijoitettavaksi mahdollisimman lähelle valaistavaa kohdetta, keittiössä esimerkiksi kaapin päälle tai sokkeliin. Ohjausyksikkö voi sijaita myös kauempana valaistavasta kohteesta, kuten teknisessä tilassa. Tällöin on hyvä käyttää esimerkiksi MMO 7x1,5 N kaapelia ja valaistavan kohteen lähelle sijoitettavaa jakorasiaa valaisinten kytkemiseen. 7

8 Talomat -kytkin ja liiketunnistin johdotetaan KLMA 4x0.8 kaapelilla. Kytkinsovittimille riittää johdotukseksi KLMA 2x0.8, mutta kytkinsovittimet voidaan johdottaa myös samalla johdolla Talomat -kytkimen kanssa, käyttäen samaa miinus -johdinta. Johdot kytketään ohjausyksikköön sivulla alla olevan kytkentäkaavion mukaisesti. KYTKENTÄKAAVIO 8

9 KYTKIMET Talomat -tilavalaistuskytkintä kytkiessä tarkista, että piirilevyllä oleva DIP kytkin 1 on käännetty ON -asentoon ja DIP -kytkin 2 OFF -asentoon alla olevan kuvan mukaisesti. Kytkinsovittimeen on mahdollista liittää kahdeksan valoryhmän kaikki valopainikkeet. Johdotuksen vähentämiseksi Talomat Light -paketti sisältää kuitenkin kaksi kytkinsovitinta, joten kutakin valoryhmää voidaan ohjata kahdesta eri kytkinsovittimesta. Käytäväkytkennässä useampia yksittäisiä kytkimiä voi myös asentaa rinnakkain samaan kytkinsovittimen porttiin. Alla olevan kuvan mukainen kytkentä ohjaisi ohjausyksikön lähtöjä 3 ja 4. 9

10 VALAISTUKSEN OHJAUS Talomat Light -valaistuksen ohjausjärjestelmä sisältää seuraavia ominaisuuksia: 6 himmennettävää valoryhmää 2 tavallista valoryhmää 3 ohjelmoitavaa valaistustilaa liiketunnistinohjaus (yövalaistuksessa) YKSITTÄISET VALORYHMÄT Yksittäisiä valoryhmiä ohjataan valokohtaisista kytkimistä. Valokytkimiksi voidaan liittää tavallisia painonappeja tai kytkimiä, joihin on lisätty jousipalautus. Kytkimet liitetään järjestelmään mukana toimitetuilla kytkinsovittimilla sivun 11 ohjeen mukaan. Valoryhmä syttyy tai sammuu, kun kytkintä painaa kerran ja himmenee tai kirkastuu kun kytkintä painaa pitkään. Valaistusryhmissä on muistitoiminto, jolloin ryhmä syttyy sammuttamisen jälkeen sille kirkkaudelle, jolle se oli säädetty ennen sammuttamista. 10

11 VALAISTUSTILAT Järjestelmässä on kolme ohjelmoitavaa valaistustilaa ja kaikkien valojen sammutuspainike. 1. perusvalaistus 2. tunnelmavalaistus 3. yövalaistus* 4. kaikki valot pois. (pitkä painallus) Valaistustilojen ansoista yhtä painiketta painamalla voi ennalta määritellyt valoryhmät sytyttää asetetulle himmennystasolleen, eikä jokaista valoa tarvitse sytyttää aina erikseen. Haluttu valaistustila valitaan 4-osaisesta Talomat -painikkeesta. Kaikkien valojen sammutuspainiketta on pidettävä pohjaan painettuna 2 sekuntia. *Yövalaistustilaa voi ohjata myös liiketunnistimella. Yö-tilaan ohjelmoidut valaisimet syttyvät heti kun yö-tila kytketään päälle ja tämän jälkeen aina kun liiketunnistin havaitsee liikettä. Valot sammuvat kuitenkin jos yö-tilan kytkemisestä tai viimeisimmästä liikkeestä on kulunut 10 min. Huomaa, että 10 min viiveen jälkeen sammuvat myös ne valot, jotka on sytytetty kytkimestä yö-tilassa olevien valojen lisäksi. Perus- ja tunnelmavalaistustiloissa liiketunnistimella ei ole toimintoa. Mikäli järjestelmään ei liitetä liiketunnistinta, niin yö-tilaan ohjelmoidut valot pysyvät päällä kunnes yö-tila kytketään pois tai valot sammutetaan valokytkimistä. 11

12 VALAISTUSTILOJEN OHJELMOINTI Käyttäjä voi ohjelmoida valaistustilat itse. Ohjelmointi aloitetaan painamalla haluttua valaistustilapainiketta 2 sekunnin ajan, jolloin painikkeen taustavalot alkavat vilkkua. Tämän jälkeen asetellaan halutut valoryhmät päälle ja niiden himmennys haluttuun tasoon. Ohjelmoitu tila tallennetaan painamalla samaa valaistustilapainiketta uudelleen. Merkkinä tallennuksesta taustavalo lopettaa vilkkumisen. 12
