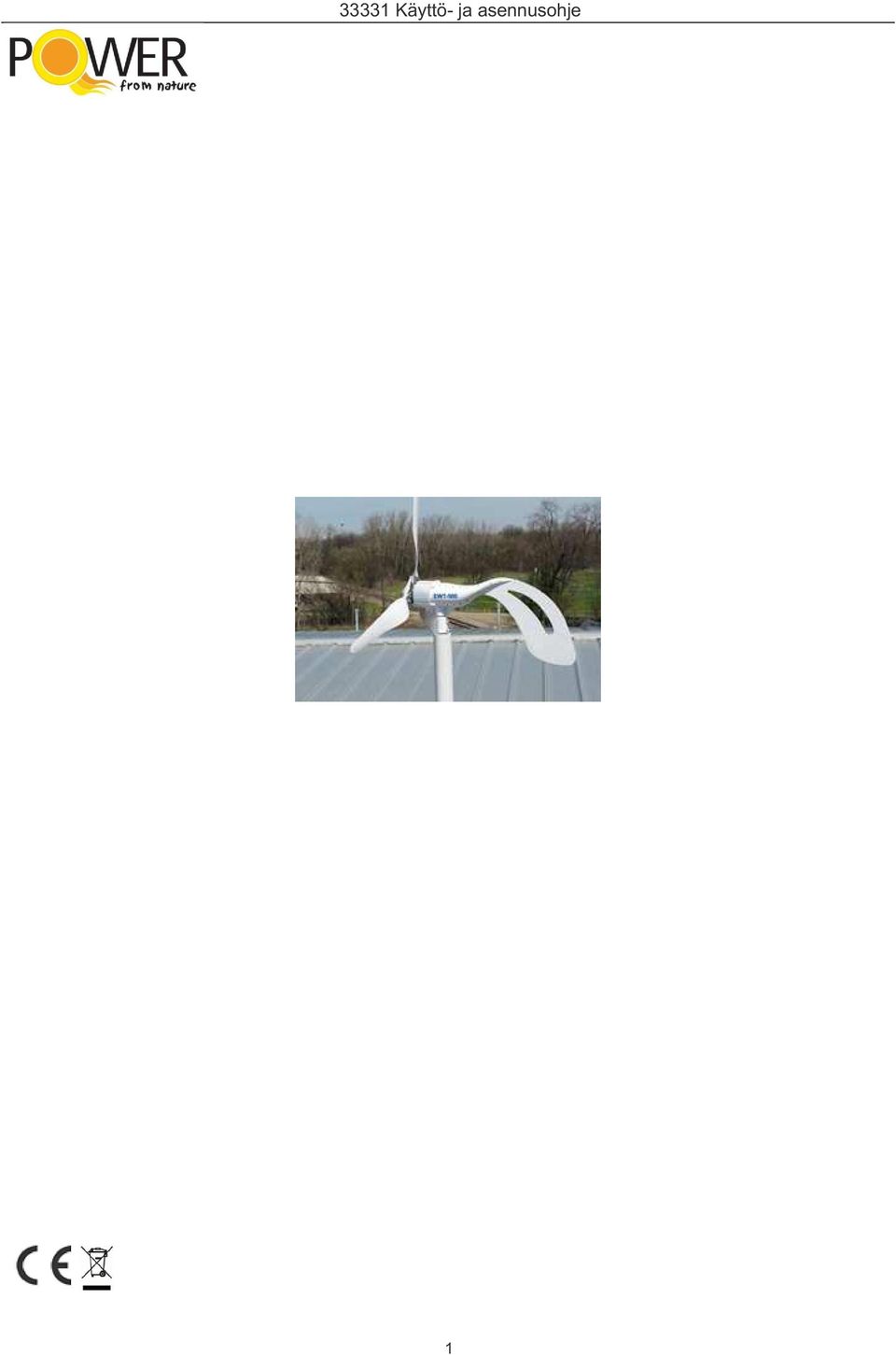

33331 Käyttö- ja asennusohje

Transkriptio

1 1

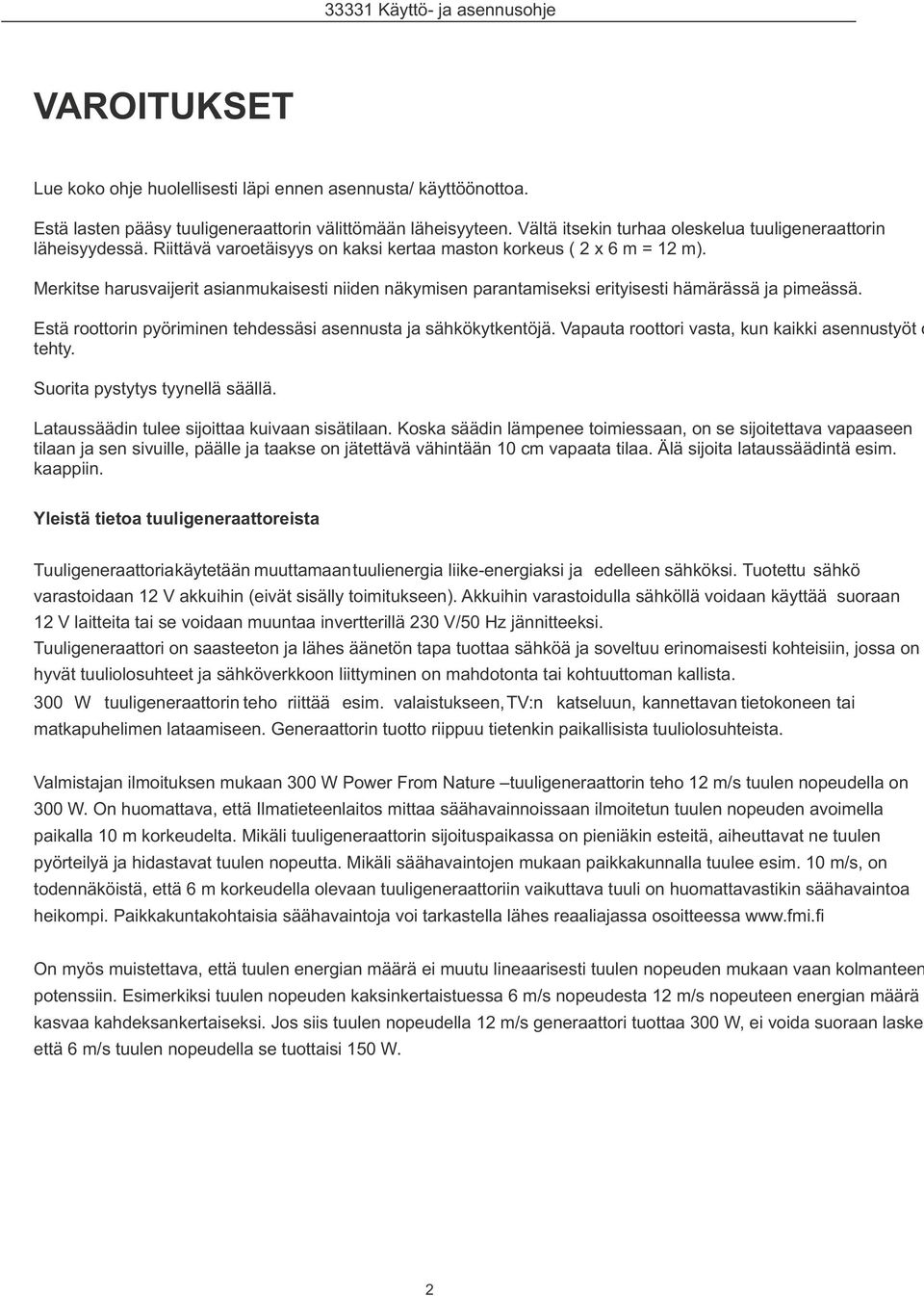

2 VAROITUKSET Lue koko ohje huolellisesti läpi ennen asennusta/ käyttöönottoa. Estä lasten pääsy tuuligeneraattorin välittömään läheisyyteen. Vältä itsekin turhaa oleskelua tuuligeneraattorin läheisyydessä. Riittävä varoetäisyys on kaksi kertaa maston korkeus ( 2 x 6 m = 12 m). Merkitse harusvaijerit asianmukaisesti niiden näkymisen parantamiseksi erityisesti hämärässä ja pimeässä. Estä roottorin pyöriminen tehdessäsi asennusta ja sähkökytkentöjä. Vapauta roottori vasta, kun kaikki asennustyöt o tehty. Suorita pystytys tyynellä säällä. Lataussäädin tulee sijoittaa kuivaan sisätilaan. Koska säädin lämpenee toimiessaan, on se sijoitettava vapaaseen tilaan ja sen sivuille, päälle ja taakse on jätettävä vähintään 10 cm vapaata tilaa. Älä sijoita lataussäädintä esim. kaappiin. Yleistä tietoa tuuligeneraattoreista Tuuligeneraattoria käytetään muuttamaan tuulienergia liike-energiaksi ja edelleen sähköksi. Tuotettu sähkö varastoidaan 12 V akkuihin (eivät sisälly toimitukseen). Akkuihin varastoidulla sähköllä voidaan käyttää suoraan 12 V laitteita tai se voidaan muuntaa invertterillä 230 V/50 Hz jännitteeksi. Tuuligeneraattori on saasteeton ja lähes äänetön tapa tuottaa sähköä ja soveltuu erinomaisesti kohteisiin, jossa on hyvät tuuliolosuhteet ja sähköverkkoon liittyminen on mahdotonta tai kohtuuttoman kallista. 300 W tuuligeneraattorin teho riittää esim. valaistukseen, TV:n katseluun, kannettavan tietokoneen tai matkapuhelimen lataamiseen. Generaattorin tuotto riippuu tietenkin paikallisista tuuliolosuhteista. Valmistajan ilmoituksen mukaan 300 W Power From Nature tuuligeneraattorin teho 12 m/s tuulen nopeudella on 300 W. On huomattava, että Ilmatieteenlaitos mittaa säähavainnoissaan ilmoitetun tuulen nopeuden avoimella paikalla 10 m korkeudelta. Mikäli tuuligeneraattorin sijoituspaikassa on pieniäkin esteitä, aiheuttavat ne tuulen pyörteilyä ja hidastavat tuulen nopeutta. Mikäli säähavaintojen mukaan paikkakunnalla tuulee esim. 10 m/s, on todennäköistä, että 6 m korkeudella olevaan tuuligeneraattoriin vaikuttava tuuli on huomattavastikin säähavaintoa heikompi. Paikkakuntakohtaisia säähavaintoja voi tarkastella lähes reaaliajassa osoitteessa On myös muistettava, että tuulen energian määrä ei muutu lineaarisesti tuulen nopeuden mukaan vaan kolmanteen potenssiin. Esimerkiksi tuulen nopeuden kaksinkertaistuessa 6 m/s nopeudesta 12 m/s nopeuteen energian määrä kasvaa kahdeksankertaiseksi. Jos siis tuulen nopeudella 12 m/s generaattori tuottaa 300 W, ei voida suoraan laskea että 6 m/s tuulen nopeudella se tuottaisi 150 W. 2

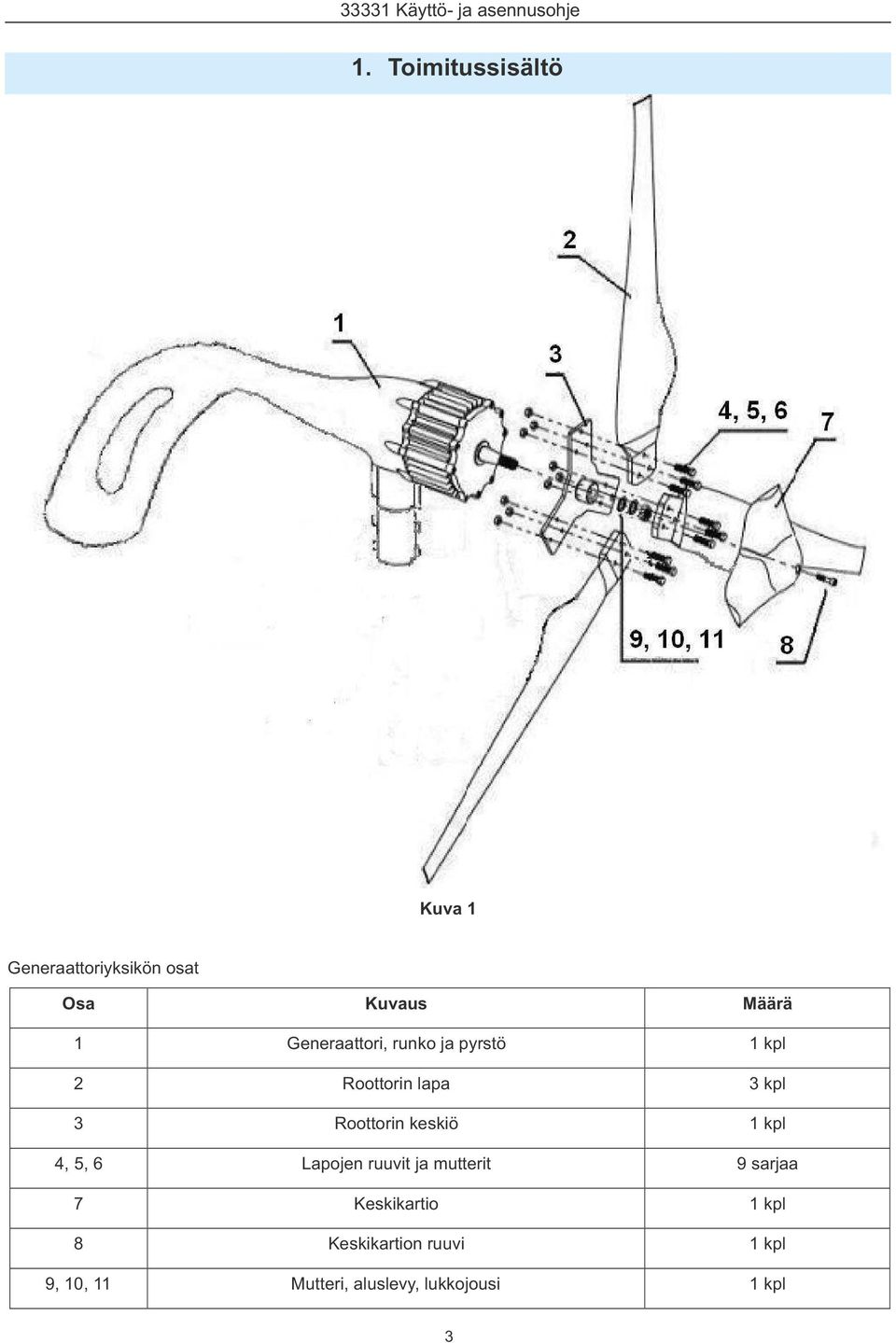

3 1. Toimitussisältö Kuva 1 Generaattoriyksikön osat Osa Kuvaus Määrä 1 Generaattori, runko ja pyrstö 2 Roottorin lapa 3 kpl 3 Roottorin keskiö 4, 5, 6 Lapojen ruuvit ja mutterit 9 sarjaa 7 Keskikartio 8 Keskikartion ruuvi 9, 10, 11 Mutteri, aluslevy, lukkojousi 3

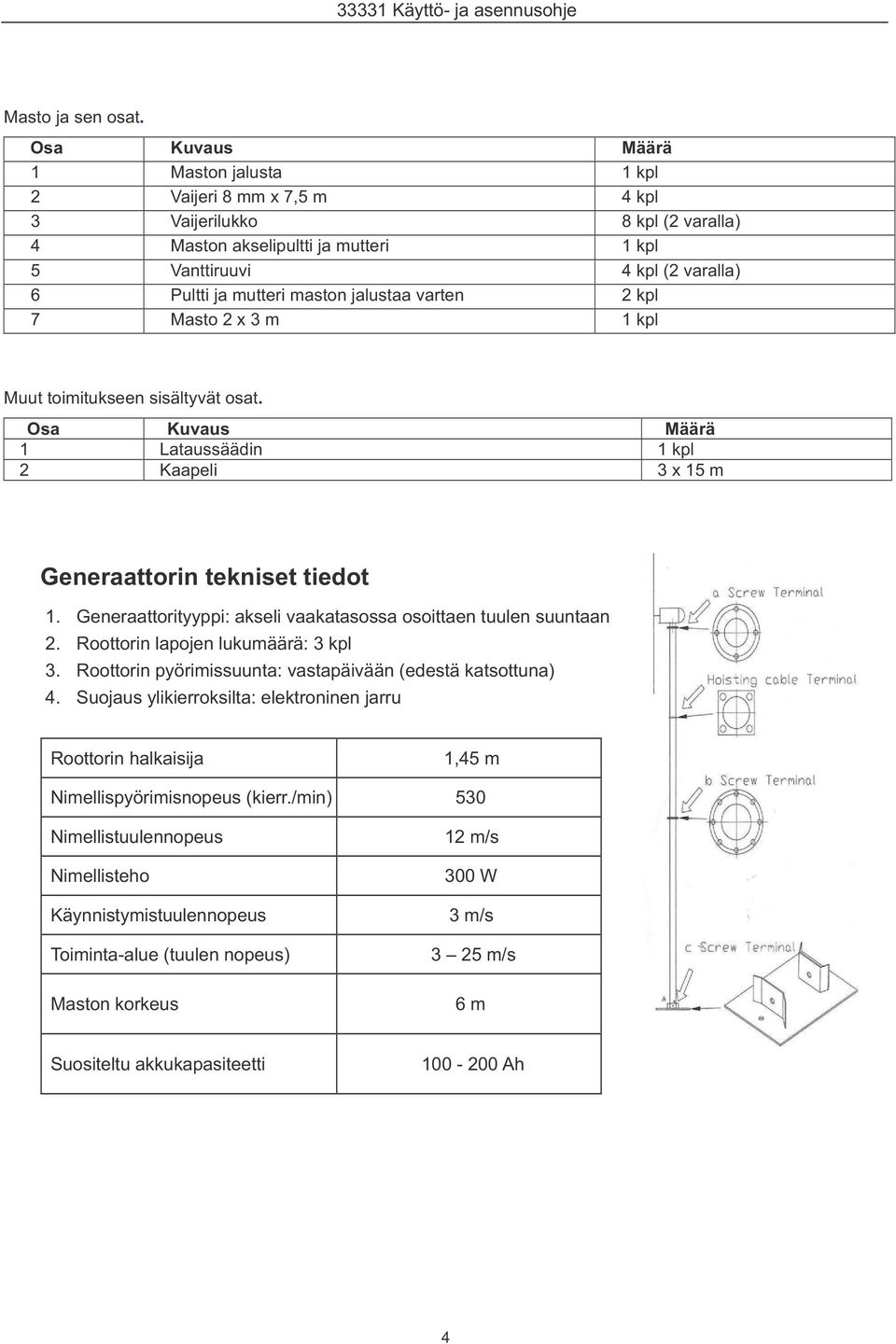

4 Masto ja sen osat. Osa Kuvaus Maston jalusta Vaijeri 8 mm x 7,5 m Vaijerilukko Maston akselipultti ja mutteri Vanttiruuvi Pultti ja mutteri maston jalustaa varten Masto 2 x 3 m Määrä 4 kpl 8 kpl (2 varalla) 4 kpl (2 varalla) 2 kpl Muut toimitukseen sisältyvät osat. Osa 1 2 Kuvaus Lataussäädin Kaapeli Määrä 3 x 15 m Generaattorin tekniset tiedot Generaattorityyppi: akseli vaakatasossa osoittaen tuulen suuntaan Roottorin lapojen lukumäärä: 3 kpl Roottorin pyörimissuunta: vastapäivään (edestä katsottuna) Suojaus ylikierroksilta: elektroninen jarru Roottorin halkaisija 1,45 m Nimellispyörimisnopeus (kierr./min) 530 Nimellistuulennopeus 12 m/s Nimellisteho 300 W Käynnistymistuulennopeus 3 m/s Toiminta-alue (tuulen nopeus) 3 25 m/s Maston korkeus Suositeltu akkukapasiteetti 6m Ah 4

5 2. Tuuligeneraattorin asennus 1. Asennuspaikan valinta: A. Tuuligeneraattori tulee asentaa avoimelle paikalle, mielellään muuta ympäristöä korkeammalle paikalle, jossa se voi esteettä hyödyntää tuulen energian. Optimaalisessa asennuspaikassa generaattori on 3 m korkeamma kuin mikään este 200 m säteellä. Ymmärrettävistä syistä johtuen optimaaliset asennuspaikat maassamme ov harvassa. On kuitenkin pyrittävä huolehtimaan siitä, että ainakin vallitsevan tuulen suunnassa olisi mahdollisimman vähän tuulta vaimentavia ja pyörteitä aiheuttavia esteitä. On myös huomioitava, että myös tuuligeneraattorin takana olevat esteet aiheuttavat toimintaa haittaavia pyörteitä. Kuva 3 5

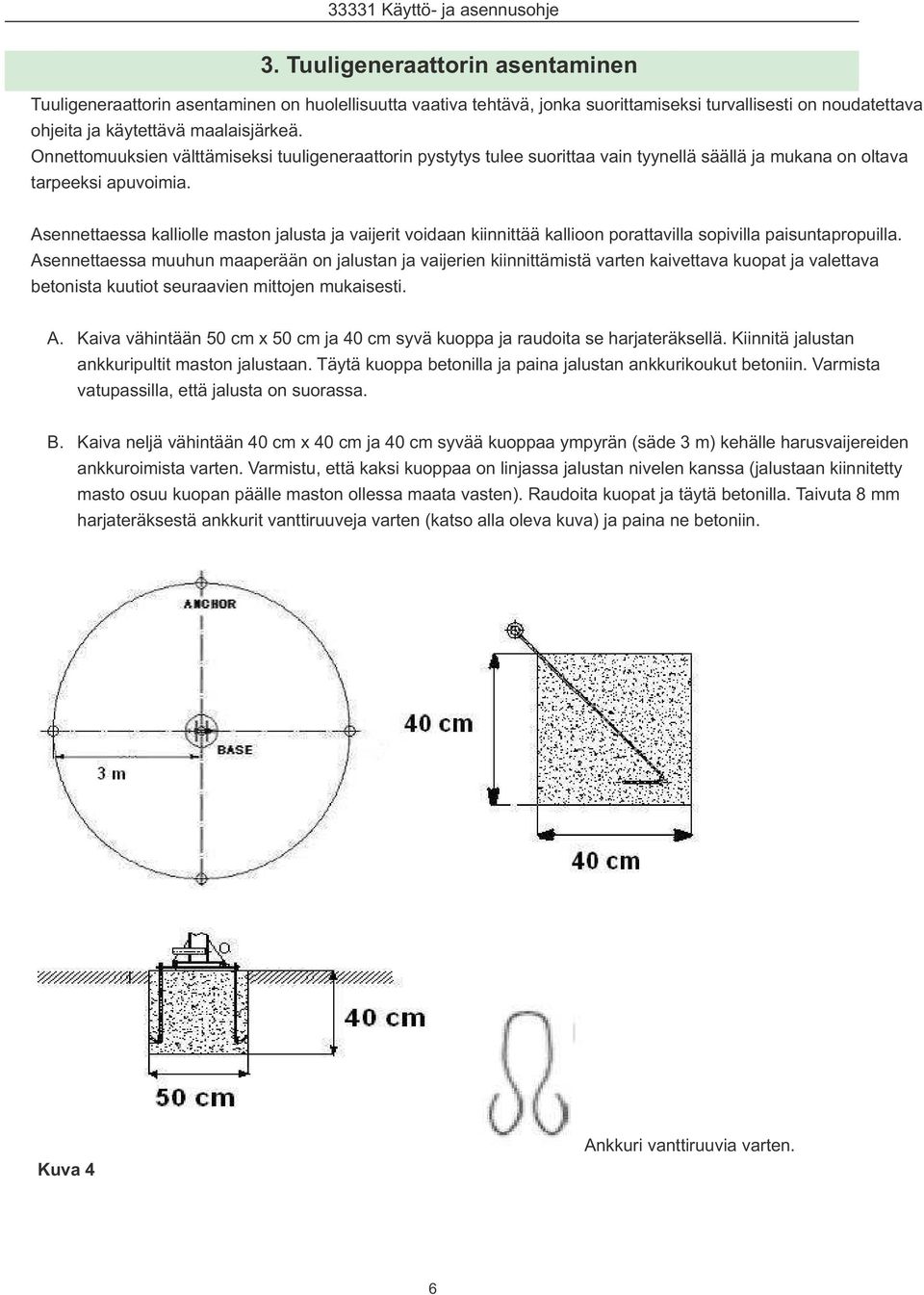

6 3. Tuuligeneraattorin asentaminen Tuuligeneraattorin asentaminen on huolellisuutta vaativa tehtävä, jonka suorittamiseksi turvallisesti on noudatettava ohjeita ja käytettävä maalaisjärkeä. Onnettomuuksien välttämiseksi tuuligeneraattorin pystytys tulee suorittaa vain tyynellä säällä ja mukana on oltava tarpeeksi apuvoimia. Asennettaessa kalliolle maston jalusta ja vaijerit voidaan kiinnittää kallioon porattavilla sopivilla paisuntapropuilla. Asennettaessa muuhun maaperään on jalustan ja vaijerien kiinnittämistä varten kaivettava kuopat ja valettava betonista kuutiot seuraavien mittojen mukaisesti. A. Kaiva vähintään 50 cm x 50 cm ja 40 cm syvä kuoppa ja raudoita se harjateräksellä. Kiinnitä jalustan ankkuripultit maston jalustaan. Täytä kuoppa betonilla ja paina jalustan ankkurikoukut betoniin. Varmista vatupassilla, että jalusta on suorassa. B. Kaiva neljä vähintään 40 cm x 40 cm ja 40 cm syvää kuoppaa ympyrän (säde 3 m) kehälle harusvaijereiden ankkuroimista varten. Varmistu, että kaksi kuoppaa on linjassa jalustan nivelen kanssa (jalustaan kiinnitetty masto osuu kuopan päälle maston ollessa maata vasten). Raudoita kuopat ja täytä betonilla. Taivuta 8 mm harjateräksestä ankkurit vanttiruuveja varten (katso alla oleva kuva) ja paina ne betoniin. Ankkuri vanttiruuvia varten. Kuva 4 6

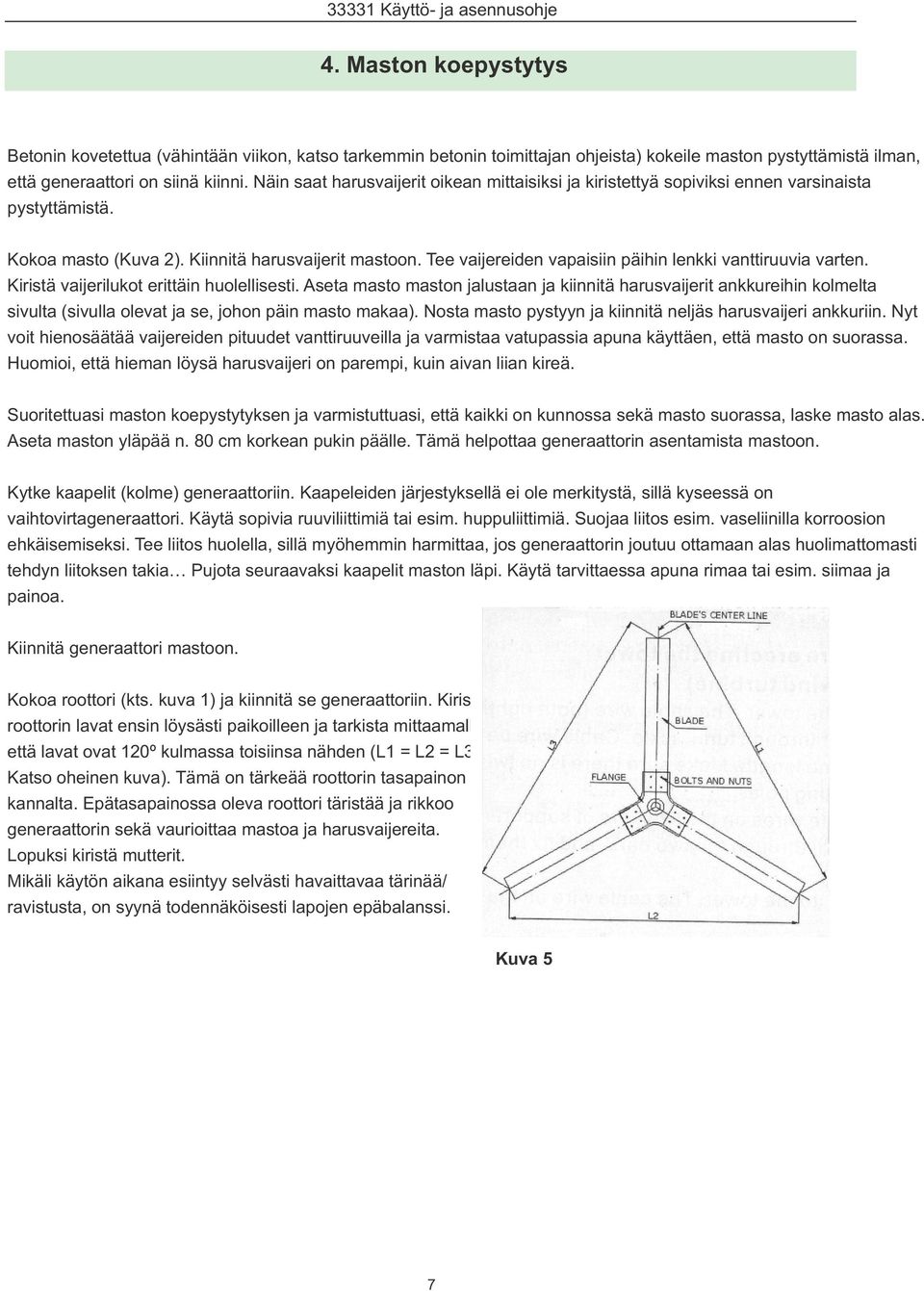

7 4. Maston koepystytys Betonin kovetettua (vähintään viikon, katso tarkemmin betonin toimittajan ohjeista) kokeile maston pystyttämistä ilman, että generaattori on siinä kiinni. Näin saat harusvaijerit oikean mittaisiksi ja kiristettyä sopiviksi ennen varsinaista pystyttämistä. Kokoa masto (Kuva 2). Kiinnitä harusvaijerit mastoon. Tee vaijereiden vapaisiin päihin lenkki vanttiruuvia varten. Kiristä vaijerilukot erittäin huolellisesti. Aseta masto maston jalustaan ja kiinnitä harusvaijerit ankkureihin kolmelta sivulta (sivulla olevat ja se, johon päin masto makaa). Nosta masto pystyyn ja kiinnitä neljäs harusvaijeri ankkuriin. Nyt voit hienosäätää vaijereiden pituudet vanttiruuveilla ja varmistaa vatupassia apuna käyttäen, että masto on suorassa. Huomioi, että hieman löysä harusvaijeri on parempi, kuin aivan liian kireä. Suoritettuasi maston koepystytyksen ja varmistuttuasi, että kaikki on kunnossa sekä masto suorassa, laske masto alas. Aseta maston yläpää n. 80 cm korkean pukin päälle. Tämä helpottaa generaattorin asentamista mastoon. Kytke kaapelit (kolme) generaattoriin. Kaapeleiden järjestyksellä ei ole merkitystä, sillä kyseessä on vaihtovirtageneraattori. Käytä sopivia ruuviliittimiä tai esim. huppuliittimiä. Suojaa liitos esim. vaseliinilla korroosion ehkäisemiseksi. Tee liitos huolella, sillä myöhemmin harmittaa, jos generaattorin joutuu ottamaan alas huolimattomasti tehdyn liitoksen takia Pujota seuraavaksi kaapelit maston läpi. Käytä tarvittaessa apuna rimaa tai esim. siimaa ja painoa. Kiinnitä generaattori mastoon. Kokoa roottori (kts. kuva 1) ja kiinnitä se generaattoriin. Kiristä roottorin lavat ensin löysästi paikoilleen ja tarkista mittaamalla, että lavat ovat 120º kulmassa toisiinsa nähden (L1 = L2 = L3, Katso oheinen kuva). Tämä on tärkeää roottorin tasapainon kannalta. Epätasapainossa oleva roottori täristää ja rikkoo generaattorin sekä vaurioittaa mastoa ja harusvaijereita. Lopuksi kiristä mutterit. Mikäli käytön aikana esiintyy selvästi havaittavaa tärinää/ ravistusta, on syynä todennäköisesti lapojen epäbalanssi. Kuva 5 7

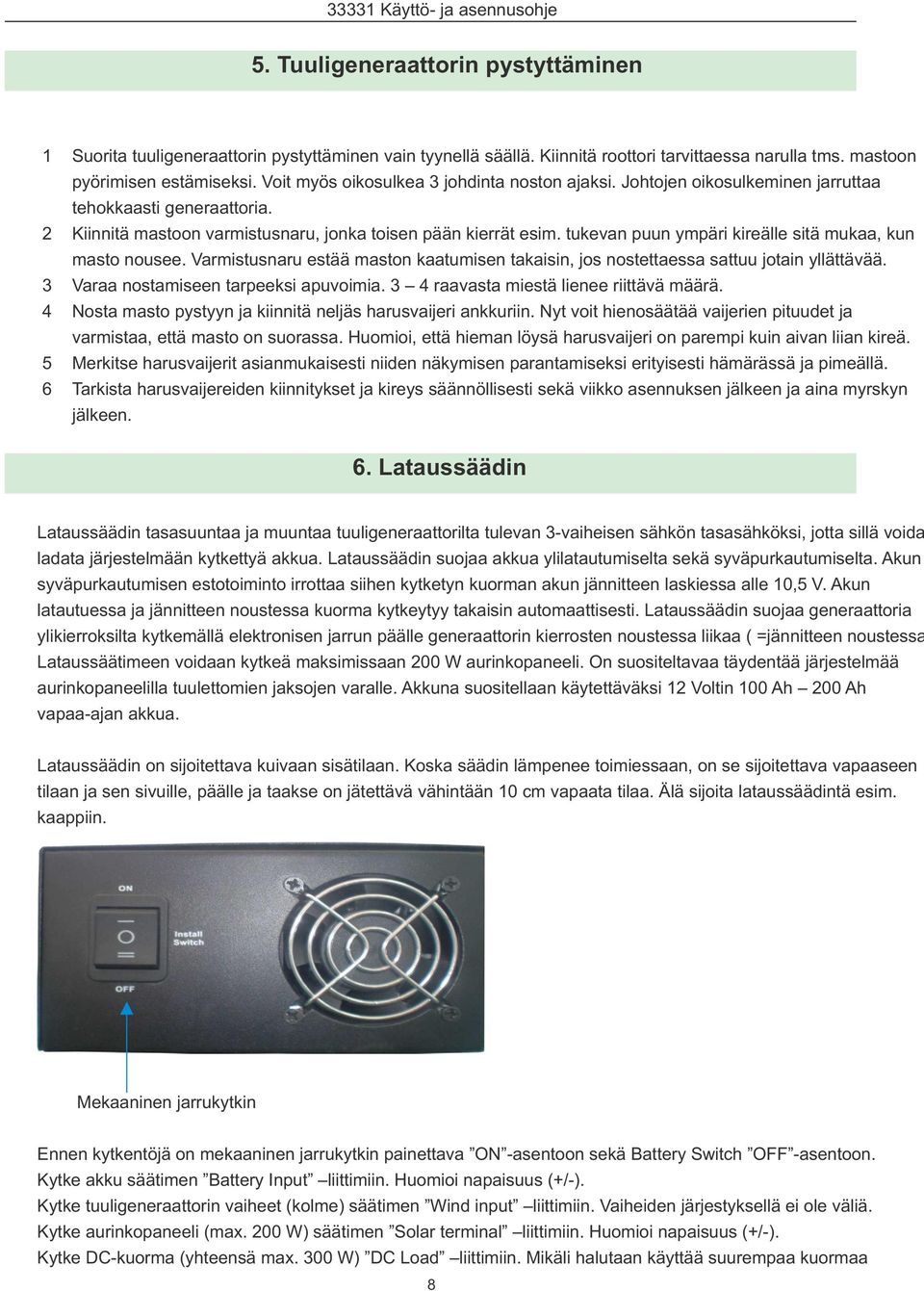

8 5. Tuuligeneraattorin pystyttäminen Suorita tuuligeneraattorin pystyttäminen vain tyynellä säällä. Kiinnitä roottori tarvittaessa narulla tms. mastoon pyörimisen estämiseksi. Voit myös oikosulkea 3 johdinta noston ajaksi. Johtojen oikosulkeminen jarruttaa tehokkaasti generaattoria. Kiinnitä mastoon varmistusnaru, jonka toisen pään kierrät esim. tukevan puun ympäri kireälle sitä mukaa, kun masto nousee. Varmistusnaru estää maston kaatumisen takaisin, jos nostettaessa sattuu jotain yllättävää. Varaa nostamiseen tarpeeksi apuvoimia. 3 4 raavasta miestä lienee riittävä määrä. Nosta masto pystyyn ja kiinnitä neljäs harusvaijeri ankkuriin. Nyt voit hienosäätää vaijerien pituudet ja varmistaa, että masto on suorassa. Huomioi, että hieman löysä harusvaijeri on parempi kuin aivan liian kireä. Merkitse harusvaijerit asianmukaisesti niiden näkymisen parantamiseksi erityisesti hämärässä ja pimeällä. Tarkista harusvaijereiden kiinnitykset ja kireys säännöllisesti sekä viikko asennuksen jälkeen ja aina myrskyn jälkeen. 6. Lataussäädin Lataussäädin tasasuuntaa ja muuntaa tuuligeneraattorilta tulevan 3-vaiheisen sähkön tasasähköksi, jotta sillä voida ladata järjestelmään kytkettyä akkua. Lataussäädin suojaa akkua ylilatautumiselta sekä syväpurkautumiselta. Akun syväpurkautumisen estotoiminto irrottaa siihen kytketyn kuorman akun jännitteen laskiessa alle 10,5 V. Akun latautuessa ja jännitteen noustessa kuorma kytkeytyy takaisin automaattisesti. Lataussäädin suojaa generaattoria ylikierroksilta kytkemällä elektronisen jarrun päälle generaattorin kierrosten noustessa liikaa ( =jännitteen noustessa Lataussäätimeen voidaan kytkeä maksimissaan 200 W aurinkopaneeli. On suositeltavaa täydentää järjestelmää aurinkopaneelilla tuulettomien jaksojen varalle. Akkuna suositellaan käytettäväksi 12 Voltin 100 Ah 200 Ah vapaa-ajan akkua. Lataussäädin on sijoitettava kuivaan sisätilaan. Koska säädin lämpenee toimiessaan, on se sijoitettava vapaaseen tilaan ja sen sivuille, päälle ja taakse on jätettävä vähintään 10 cm vapaata tilaa. Älä sijoita lataussäädintä esim. kaappiin. Mekaaninen jarrukytkin Ennen kytkentöjä on mekaaninen jarrukytkin painettava ON -asentoon sekä Battery Switch OFF -asentoon. Kytke akku säätimen Battery Input liittimiin. Huomioi napaisuus (+/-). Kytke tuuligeneraattorin vaiheet (kolme) säätimen Wind input liittimiin. Vaiheiden järjestyksellä ei ole väliä. Kytke aurinkopaneeli (max. 200 W) säätimen Solar terminal liittimiin. Huomioi napaisuus (+/-). Kytke DC-kuorma (yhteensä max. 300 W) DC Load liittimiin. Mikäli halutaan käyttää suurempaa kuormaa 8

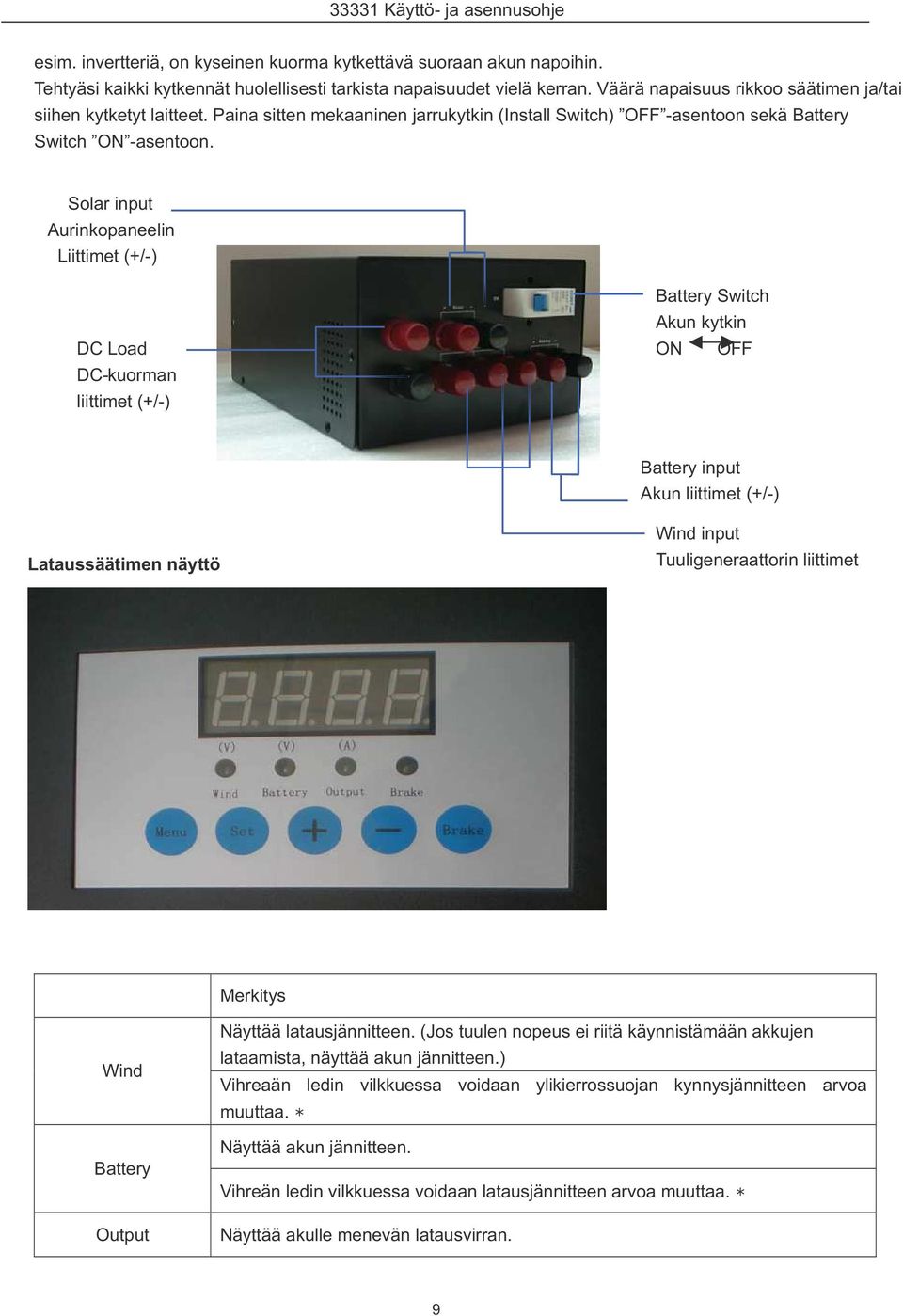

9 esim. invertteriä, on kyseinen kuorma kytkettävä suoraan akun napoihin. Tehtyäsi kaikki kytkennät huolellisesti tarkista napaisuudet vielä kerran. Väärä napaisuus rikkoo säätimen ja/tai siihen kytketyt laitteet. Paina sitten mekaaninen jarrukytkin (Install Switch) OFF -asentoon sekä Battery Switch ON -asentoon. Solar input Aurinkopaneelin Liittimet (+/-) Battery Switch Akun kytkin ON OFF DC Load DC-kuorman liittimet (+/-) Battery input Akun liittimet (+/-) Wind input Tuuligeneraattorin liittimet Lataussäätimen näyttö Merkitys Wind Näyttää latausjännitteen. (Jos tuulen nopeus ei riitä käynnistämään akkujen lataamista, näyttää akun jännitteen.) Vihreaän ledin vilkkuessa voidaan ylikierrossuojan kynnysjännitteen arvoa muuttaa. Näyttää akun jännitteen. Battery Vihreän ledin vilkkuessa voidaan latausjännitteen arvoa muuttaa. Output Näyttää akulle menevän latausvirran. 9

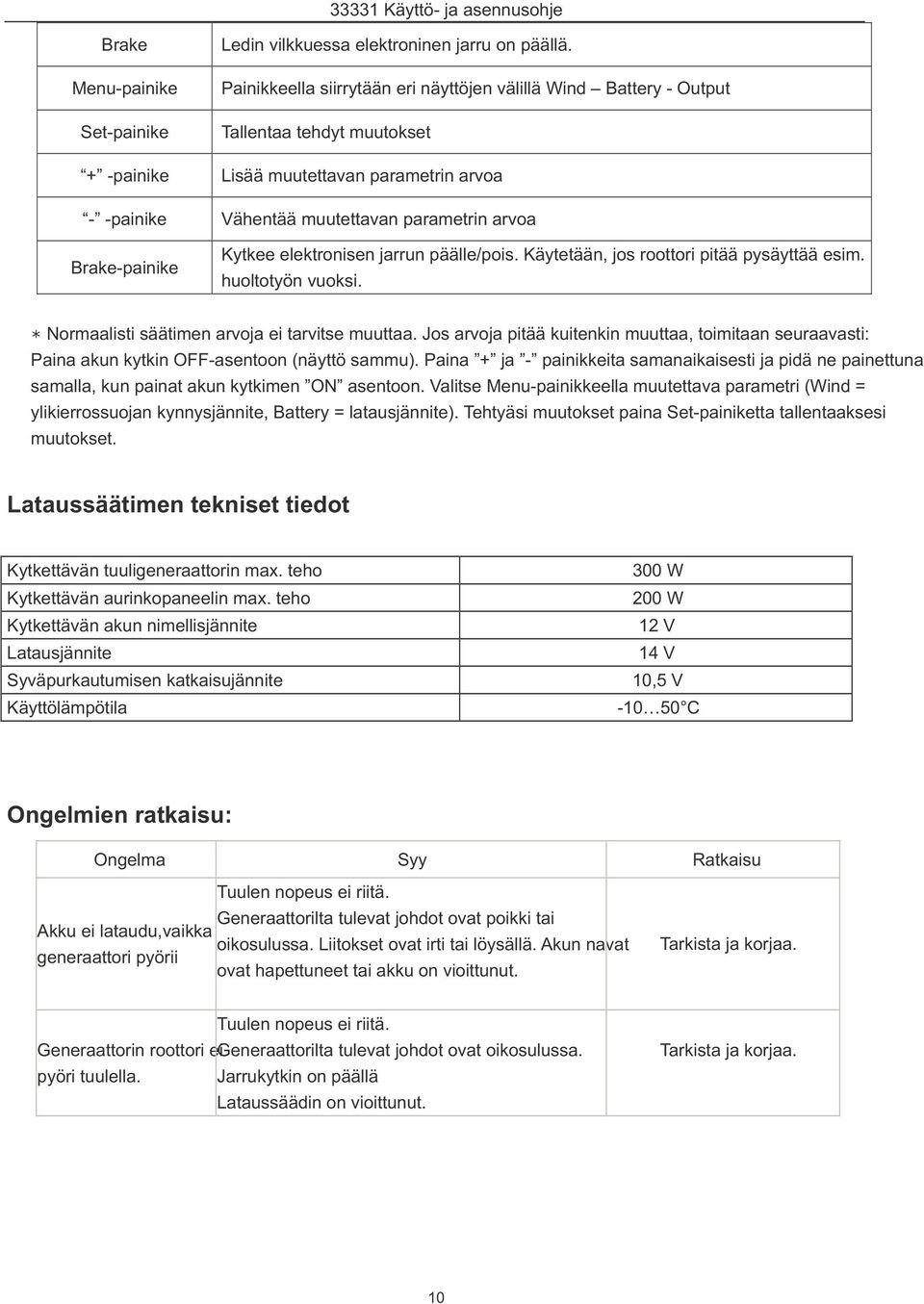

10 Brake Menu-painike Ledin vilkkuessa elektroninen jarru on päällä. Painikkeella siirrytään eri näyttöjen välillä Wind Battery - Output Set-painike Tallentaa tehdyt muutokset + -painike Lisää muutettavan parametrin arvoa - -painike Vähentää muutettavan parametrin arvoa Brake-painike Kytkee elektronisen jarrun päälle/pois. Käytetään, jos roottori pitää pysäyttää esim. huoltotyön vuoksi. Normaalisti säätimen arvoja ei tarvitse muuttaa. Jos arvoja pitää kuitenkin muuttaa, toimitaan seuraavasti: Paina akun kytkin OFF-asentoon (näyttö sammu). Paina + ja - painikkeita samanaikaisesti ja pidä ne painettuna samalla, kun painat akun kytkimen ON asentoon. Valitse Menu-painikkeella muutettava parametri (Wind = ylikierrossuojan kynnysjännite, Battery = latausjännite). Tehtyäsi muutokset paina Set-painiketta tallentaaksesi muutokset. Lataussäätimen tekniset tiedot Kytkettävän tuuligeneraattorin max. teho 300 W Kytkettävän aurinkopaneelin max. teho 200 W Kytkettävän akun nimellisjännite 12 V Latausjännite 14 V Syväpurkautumisen katkaisujännite 10,5 V Käyttölämpötila C Ongelmien ratkaisu: Ongelma Syy Ratkaisu Tuulen nopeus ei riitä. Generaattorilta tulevat johdot ovat poikki tai Akku ei lataudu,vaikka oikosulussa. Liitokset ovat irti tai löysällä. Akun navat generaattori pyörii ovat hapettuneet tai akku on vioittunut. Tuulen nopeus ei riitä. Generaattorin roottori eigeneraattorilta tulevat johdot ovat oikosulussa. pyöri tuulella. Jarrukytkin on päällä Lataussäädin on vioittunut. 10 Tarkista ja korjaa. Tarkista ja korjaa.

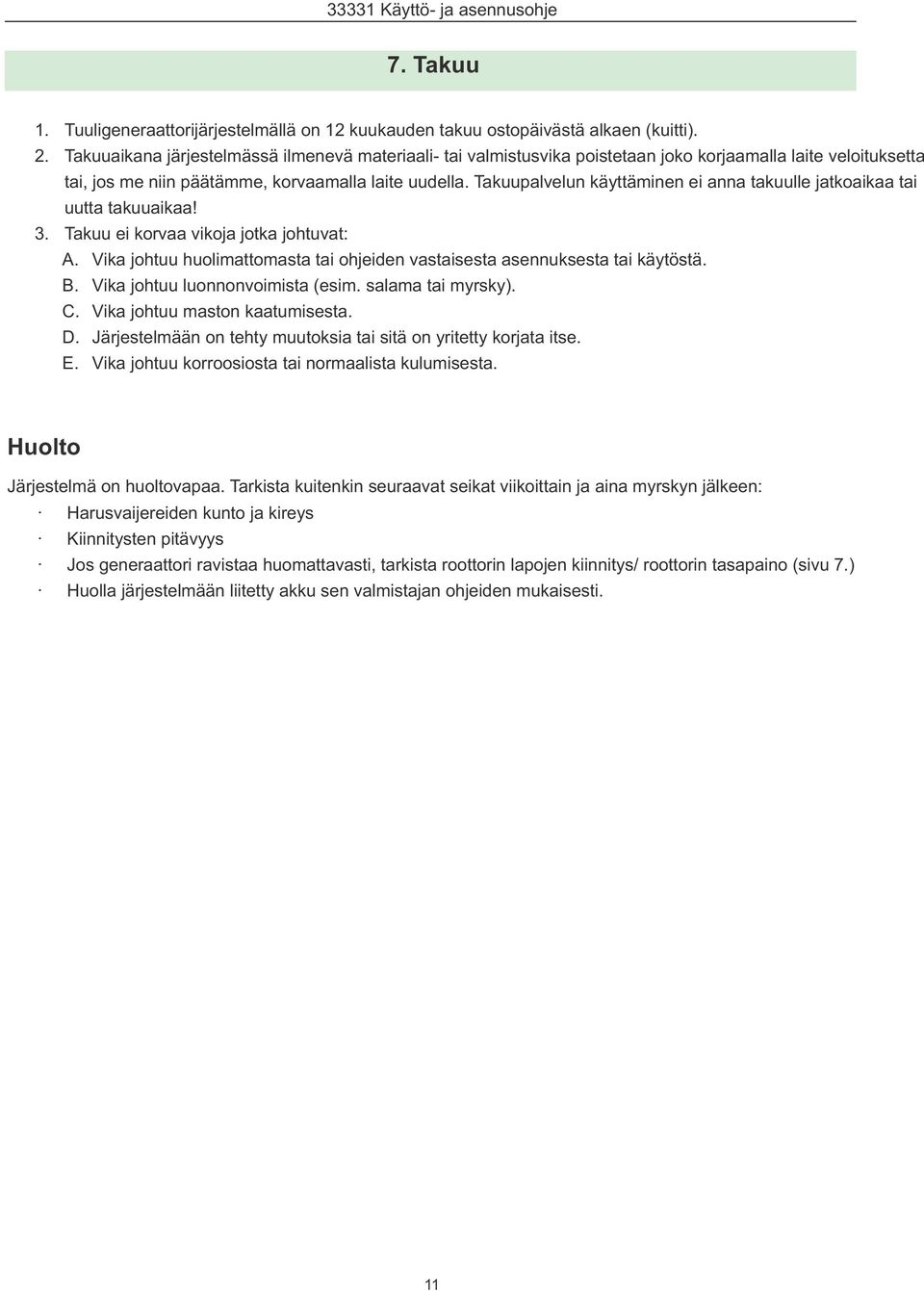

11 7. Takuu 1. Tuuligeneraattorijärjestelmällä on 12 kuukauden takuu ostopäivästä alkaen (kuitti). 2. Takuuaikana järjestelmässä ilmenevä materiaali- tai valmistusvika poistetaan joko korjaamalla laite veloituksetta tai, jos me niin päätämme, korvaamalla laite uudella. Takuupalvelun käyttäminen ei anna takuulle jatkoaikaa tai uutta takuuaikaa! 3. Takuu ei korvaa vikoja jotka johtuvat: A. Vika johtuu huolimattomasta tai ohjeiden vastaisesta asennuksesta tai käytöstä. B. Vika johtuu luonnonvoimista (esim. salama tai myrsky). C. Vika johtuu maston kaatumisesta. D. Järjestelmään on tehty muutoksia tai sitä on yritetty korjata itse. E. Vika johtuu korroosiosta tai normaalista kulumisesta. Huolto Järjestelmä on huoltovapaa. Tarkista kuitenkin seuraavat seikat viikoittain ja aina myrskyn jälkeen: Harusvaijereiden kunto ja kireys Kiinnitysten pitävyys Jos generaattori ravistaa huomattavasti, tarkista roottorin lapojen kiinnitys/ roottorin tasapaino (sivu 7.) Huolla järjestelmään liitetty akku sen valmistajan ohjeiden mukaisesti. 11
