1 Piikallio ATK sovellusten kehittäminen ja käyttö Esimerkkejä Riskianalyysien ohjaus Piikallion työntekijä* mukana Työmaan turvallisuusjohtaminen Piikallion työntekijä * käynnistää ja seuraa Savunpoiston mitoitus Ohjelma sisältää opastuksen *) tai yhteistyökumppani Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 1

2 Riskitietojen kerääminen ja raportointi Riskikartoitusworkshopit Yksi tai useampia asiantuntijakokouksia Työkalu tietojen kirjaamiseen ja käsittelyyn Kaikki näkevät koko ajan kirjatut tiedot välitön kommentointimahdollisuus Tapaukset, vaaratilanteet ja torjuntatoimet sekä vastuuhenkilöt kirjataan alustavasti Riskien arviointi Vahinko ja riskilajit sekä muut tunnusluvut voidaan kirjata workshopin aikana Riskianalyysin vetäjät tarkentavat nämä tiedot kokousten jälkeen omaan ammattitaitoonsa perustuen Alustava raportti Alustava raportti (muistio) tulostetaan heti kokouksen jälkeen Raportti lähetetään riskien arvioinnin ja tarkistusten jälkeen osallistujille Lopullinen raportti Lopullinen raportti laaditaan saatujen kommenttien perusteella Toimenpiteet ja seuranta Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 2

3 Riskitietojen kirjoittaminen Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 3

4 Ote riskianalyysiraportin alkutekstistä Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 4

5 Ote riskianalyysin raportista Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 5

6 Työmaan turvallisuuden seuranta Riskikartoitukset vaarallisia työvaiheita varten Yleiset riskikartoitukset koko rakennusajalle Vaarallisia työvaiheita varten rajoitetut riskikartoitukset Turvallisuustarkastukset Turvallisuustarkastustyökalun käyttöönotto työmaan alussa Osallistuminen tarkastuskierroksiin määrävälein esim. kerran kuukaudessa Turvallisuustilanteen raportointi Kolmannen osapuolen arviointi määrävälein esim. kerran kuukaudessa Perustana turvallisuustarkastuspöytäkirjat ja muut turvallisuuteen vaikuttaneet tekijät Seuraavan kuukauden ajalle suunnitellut toimenpiteet Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 6

7 Turvallisuustarkastusohjelma Ohjelman yleiskuvaus Työmaakohtainen sovellus, Piikallion työntekijä käynnistää ja opastaa alkuun Projektin alussa määritetään mm. seurattavat asiat ja työmaan alueet Viikon aikana tapahtuneet vahingot, vaaratilanteet ja turvallisuushavainnot tarkastuskierroksen yhteydessä Tarkastuspöytäkirjan laatiminen Turvallisuuspäällikkö kirjaa tiedot heti tarkastuskierroksen jälkeen Työmaakohtaisesti tehtyjen valintaikkunoiden käyttö nopeuttaa kirjaamista Viikkotarkastusraportit Virallinen tarkastuspöytäkirja, aiheittain ryhmitelty ja huomautusten otsikot Tarkastuspöytäkirjan liite alueittain ryhmiteltynä sisältäen kaikki selostukset Korjauskehotukset urakoitsijoittain Kausiraportit Saadaan tarkastuspöytäkirja aineistosta tulostamalla Sisältää kauden aikana tapahtuneet vahingot, vaaratilanteet ja tehdyt huomautukset Kokonaislukumääränä, alueittain, aiheittain ja urakoitsijoittain Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 7

8 Turvallisuustarkastusohjelman päävalinnat Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 8

9 Projekti ja kausi Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 9

10 Viikko Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 10

11 Viikon tapahtumien kirjaus Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 11

12 Tarkastuspöytäkirja Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 12

13 Tarkastuspöytäkirja alueittain Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 13

14 Korjauskehotus urakoitsijalle Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 14

15 Kausiraportti Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 15

16 Laskentaohjelma savunpoiston mitoittamiselle Perustana RakMK, RIL ja eurooppalaiset standardit CEN TR , vakiopalotehoon perustuva laskentamenetelmä CEN TR , savunpistolaitteiden asennukset, sisältää myös suunnitteluohjeita RakMK:n osat E1, E2 ja E4 Laskentamenetelmät ja laitteistot Lasketaan kerrallaan yhden savulohkon savunpoisto Kaikkien savunpoistotasojen mitoitus Koneellinen ja painovoimainen savunpoisto Eri korvausilmajärjestelyt Ohjelman toiminta Laskentajärjestys ohjaa mitoittamaan laitteet loogisesti Kunkin lähtöarvon antamisen jälkeen tulos näkyy tulostaulukossa Alustavassa mitoituksessa sekä painovoimaisen että koneellisen savunpoiston mitoitus Lopullisessa mitoituksessa näkyvät valintojen jälkeen vain mahdolliset valinnat Johdonmukainen raportti laskennan välivaiheista tulostettavissa Kaikkiin kohteisiin ohjeet, joissa viittaus laskentaperusteiden lähteisiin Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 16

17 Rakennuksen eri tilojen savunpoistotasot, RIL E1, Kohta Rakennukseen tulee suunnitella ja rakentaa sen eri tiloihin soveltuva riittävä mahdollisuus savunpoistoon. Savunpoistotason I tilat Palokunnalla mahdollisuus savunpoistoon Normaalit ikkunat ja ovet Pinta alavaatimukset Savunpoistotason II tilat Savunpoistolaitteisto helpottaa palokunnan toimintaa Kohta Mikäli perustellut syyt sitä vaativat Savunpoistotason III tilat Automaattinen savunpoisto turvaa ihmisten poistumista Kohta helpotuksia CE merkityt tuotteet CE merkityt tuotteet Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 17

18 E1 kohta 1.3 Vaatimuksen täyttymisen osoittaminen Paloturvallisuusvaatimuksen katsotaan täyttyvän, mikäli rakennus suunnitellaan ja rakennetaan noudattaen näiden määräysten ja ohjeiden paloluokkia ja lukuarvoja Paloturvallisuusvaatimuksen katsotaan täyttyvän myös, mikäli rakennus suunnitellaan ja rakennetaan perustuen oletettuun palonkehitykseen, joka kattaa kyseisessä rakennuksessa todennäköisesti esiintyvät tilanteet. Vaatimuksen täyttyminen todennetaan tapauskohtaisesti ottaen huomioon rakennuksen ominaisuudet ja käyttö. Ohje Suunnittelussa käytetään menetelmiä, joiden kelpoisuus on osoitettu. Eurooppalaisten (EN) ja kansainvälisten (ISO) standardien mukaisten koe ja laskentamenetelmien voidaan olettaa täyttävän kelpoisuusvaatimukset, mikäli sovellus on ko. menetelmän pätevyysalueella Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 18

19 Mitoitusmenetelmät eri savunpoistojärjestelmissä Savunpoistolaitteisto Ikkunat, ovet, yksittäiset savunpoistoluukut Savunpoistotaso Manuaalinen savunpoistolaitteisto II Kaavat Automaattinen savunpoistolaitteisto I III Mitoitusmenetelmä Arviointi E1:n, E2:n ja E4:n mukaan + RIL232 soveltamisohjeet Oletettuun palonkehitykseen perustuva mitoitus - Vakiopaloteho - Kasvava paloteho - Palon simulointi Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 19

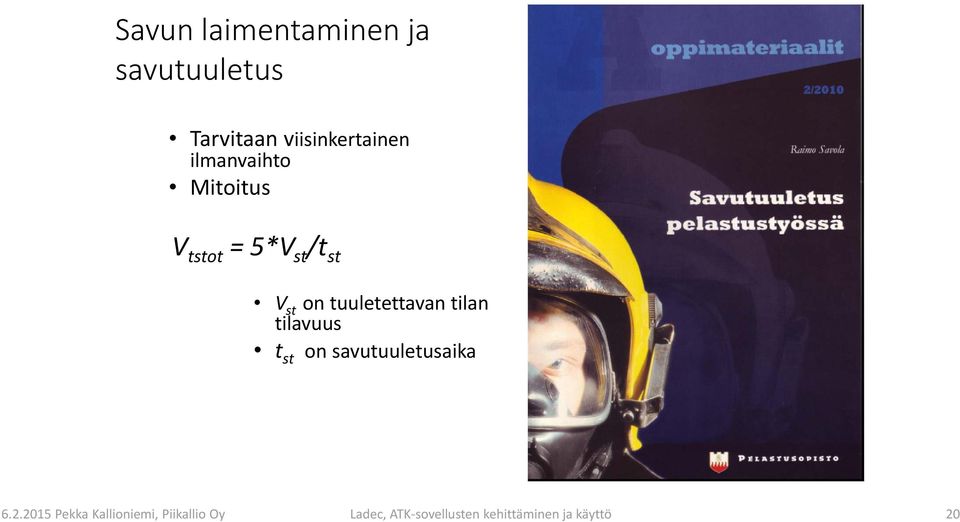

20 Savun laimentaminen ja savutuuletus Tarvitaan viisinkertainen ilmanvaihto Mitoitus V tstot = 5*V st /t st V st on tuuletettavan tilan tilavuus t st on savutuuletusaika Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 20

21 Savunpoistoaukkojen vähimmäispinta ala A % (% lattiapinta alasta) ohjeen E2 mukaan Tilan suojaustaso Palovaarallisuus luokka ,25 2,0 2,0 5,0 3 0,15 0,5 0,5 1,0 ohjeen E4 mukaan Tilan suojaustaso Palovaarallisuus luokka ,5 Palovaarallisuus luokka Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 21

22 Mitoituskaavat tehollinen savunpoistopinta ala (RIL 232 kaava 5) A v C v = k spr *α * A 1600 Savunpoiston ilmavirta (RIL 232 kaava 20) V vtot = k spr *α * V 2000 Automaattisen vesisammutuslaitteiston vaikutuskerroin k spr kspr =0,5 SL1 luokan kohteissa kspr =0,25 SL2 SL4 luokan kohteessa Kerroin α, ottaa huomioon savulohkon pinta alan (A s ) A = As 1600 V = As Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 22

23 Vakiopaloon perustuva mitoitus; Yksihuonemalli RIL 232: Korvausilma aukkojen ala =Savunpoistoaukkojen ala Pekka Kallioniemi Ladec, ATK sovellusten kehittäminen ja käyttö 23

24 Ote laskentasivusta, Lähtöarvot Alustava mitoitus Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 24

25 Ote laskentasivusta Lopullinen mitoitus, Tulostus Tallennus Raportin katselu Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 25

26 Ote raporttisivusta Ohjeet näkyvissä Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 26

27 Yhteenveto Vakiopalotehoon perustuva laskentamenetelmä soveltuu automaattisen savunpoiston mitoittamiseen: 1. Savunpoistoluokkien oletusarvoja käyttäen savunpoiston alustavaan mitoitukseen rakennuksen esisuunnitteluvaiheessa 2. Mitoituspalon tarkkoja arvoja käyttäen automaattisen savunpoiston lopulliseen mitoittamiseen tavanomaisissa kohteissa 3. Palosimuloinnin alkuarvoina käytettävien savunpoiston aukkopinta alojen laskemiseen henkilöturvallisuuden kannalta vaativien kohteiden suunnittelussa Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 27

28 Yhteistyöverkosto Anlix projektien toteutus Inspecta koulutus, sertifiointi, ym RIL, SULVI koulutus, savunhallinta SFS standardien kehittäminen Rakennusvalvonta, Pelastusviranomaiset, koulutus, III osapuolen tarkastukset Palotekniset suunnittelijat, LVIAS suunnittelijat, projektit Aaltoyliopisto, Pelastusopisto, koulutus Savunpoistolaitevalmistajat, maahantuojat, riskienhallinta, koulutus ja kehitys Rakennusurakoitsijat, projektit Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 28

29 Yhteistyömuodot Tehtävistä Riskianalyysit, Paloturvallisuusasiantuntija, analyysien ohjaus, työkalujen kehittäminen Kolmannen osapuolen tarkastukset ja lausunnot Puolueettoman asiasiantuntijan ja tarkastajan tehtävät Savunpoistosuunnitelmien laatiminen Erikoiskohteiden suunnitelmat, työkalujen kehittäminen Työmaan turvallisuusjohtamiseen osallistuminen (työmaakohtaiset atk sovellukset) Työmaakohtainen tarkastuspöytäkirjaohjelma, Työmaan turvallisuustason arviointi Tuotekehitys, koulutus Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 29

30 Lähdeviitteitä: RIL RAKENNUSTEN SAVUNPOISTO Suunnittelu, toteutus ja ylläpito Standardi CEN/TR :fi, Savunhallintajärjestelmät. Osa 5: savunpoistolaitteistojen suunnittelu ja mitoitus RIL : Paloturvallisuussuunnittelu: Oletettuun palonkehitykseen perustuva suunnittelu ja ratkaisuesimerkit Tietokoneohjelma savunpoiston mitoittamiseksi. Pekka Kallioniemi, Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 30

31 Kiitos! Pekka Kallioniemi, Piikallio Oy Ladec, ATK sovellusten kehittäminen ja käyttö 31
