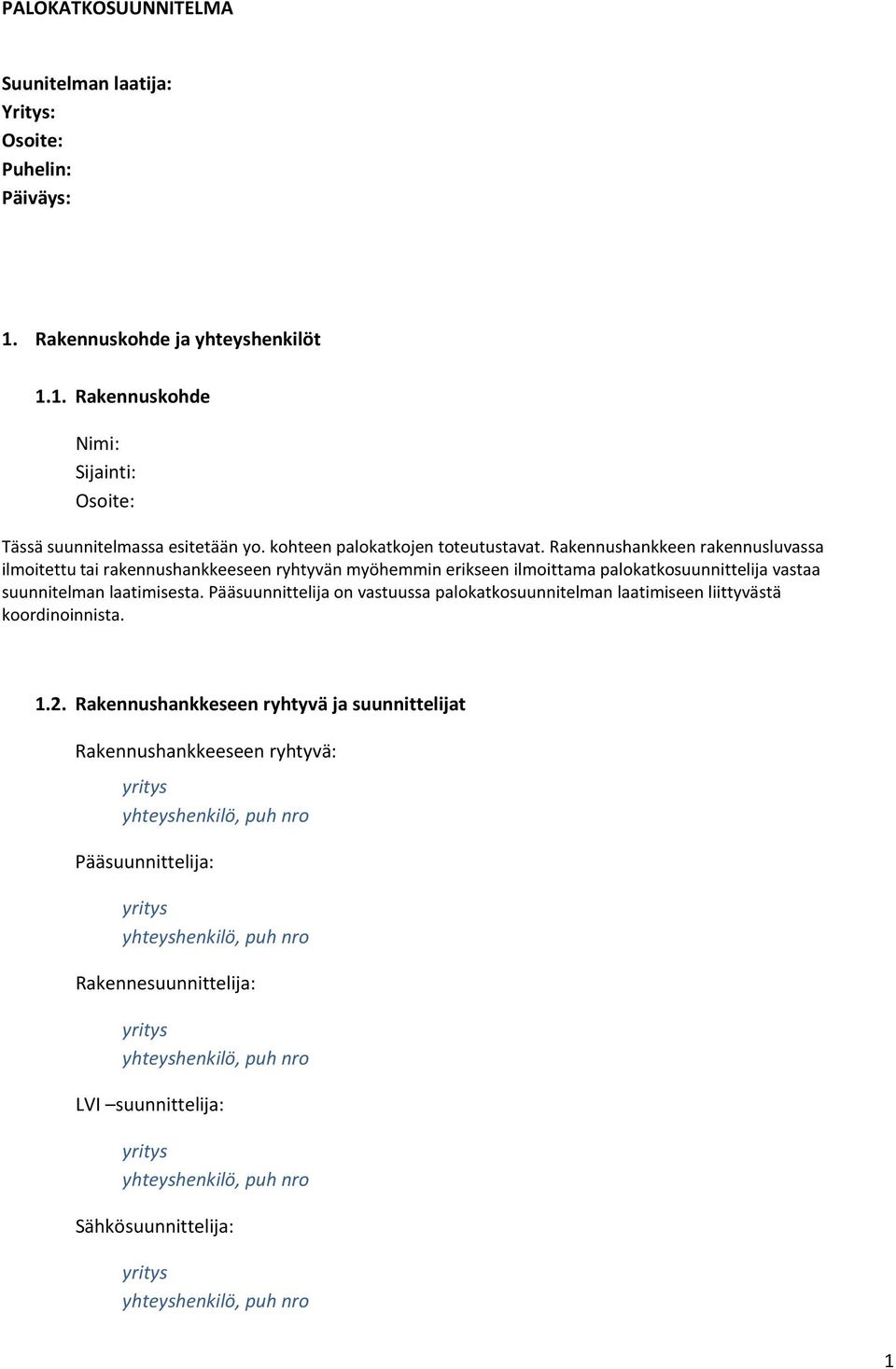

PALOKATKOSUUNNITELMA. Suunitelman laatija: Yritys: Osoite: Puhelin: Päiväys: 1. Rakennuskohde ja yhteyshenkilöt. 1.1.

Transkriptio

1 PALOKATKOSUUNNITELMA Suunitelman laatija: Yritys: Osoite: Puhelin: Päiväys: 1. akennuskohde ja yhteyshenkilöt 1.1. akennuskohde Nimi: Sijainti: Osoite: Tässä suunnitelmassa esitetään yo. kohteen palokatkojen toteutustavat. akennushankkeen rakennusluvassa ilmoitettu tai rakennushankkeeseen ryhtyvän myöhemmin erikseen ilmoittama palokatkosuunnittelija vastaa suunnitelman laatimisesta. Pääsuunnittelija on vastuussa palokatkosuunnitelman laatimiseen liittyvästä koordinoinnista akennushankkeseen ryhtyvä ja suunnittelijat akennushankkeeseen ryhtyvä: yritys yhteyshenkilö, puh nro Pääsuunnittelija: yritys yhteyshenkilö, puh nro akennesuunnittelija: yritys yhteyshenkilö, puh nro LVI suunnittelija: yritys yhteyshenkilö, puh nro Sähkösuunnittelija: yritys yhteyshenkilö, puh nro 1

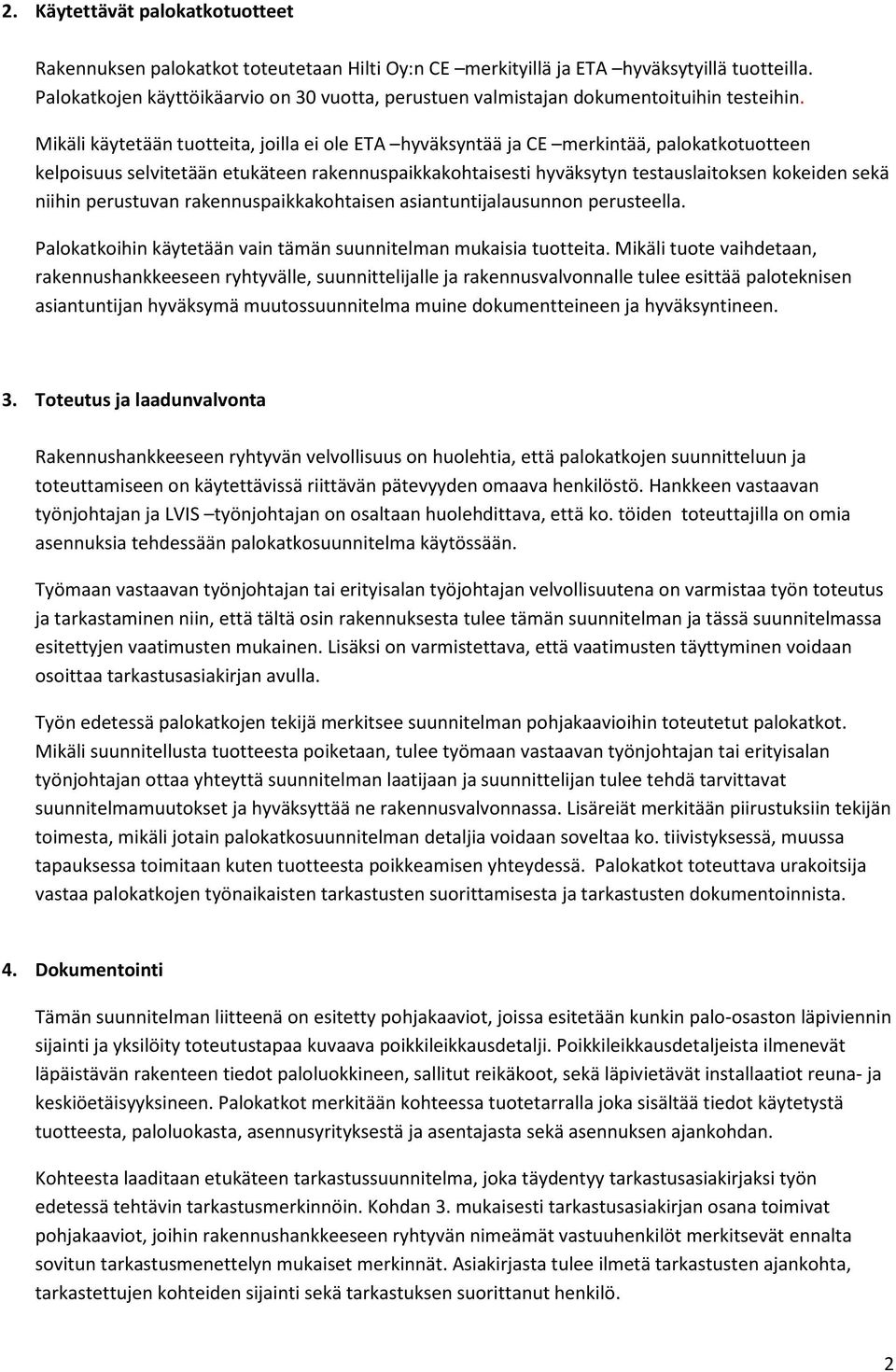

2 2. Käytettävät palokatkotuotteet akennuksen palokatkot toteutetaan Hilti Oy:n CE merkityillä ja ETA hyväksytyillä tuotteilla. Palokatkojen käyttöikäarvio on 3 vuotta, perustuen valmistajan dokumentoituihin testeihin. Mikäli käytetään tuotteita, joilla ei ole ETA hyväksyntää ja CE merkintää, palokatkotuotteen kelpoisuus selvitetään etukäteen rakennuspaikkakohtaisesti hyväksytyn testauslaitoksen kokeiden sekä niihin perustuvan rakennuspaikkakohtaisen asiantuntijalausunnon perusteella. Palokatkoihin käytetään vain tämän suunnitelman mukaisia tuotteita. Mikäli tuote vaihdetaan, rakennushankkeeseen ryhtyvälle, suunnittelijalle ja rakennusvalvonnalle tulee esittää paloteknisen asiantuntijan hyväksymä muutossuunnitelma muine dokumentteineen ja hyväksyntineen. 3. Toteutus ja laadunvalvonta akennushankkeeseen ryhtyvän velvollisuus on huolehtia, että palokatkojen suunnitteluun ja toteuttamiseen on käytettävissä riittävän pätevyyden omaava henkilöstö. Hankkeen vastaavan työnjohtajan ja LVIS työnjohtajan on osaltaan huolehdittava, että ko. töiden toteuttajilla on omia asennuksia tehdessään palokatkosuunnitelma käytössään. Työmaan vastaavan työnjohtajan tai erityisalan työjohtajan velvollisuutena on varmistaa työn toteutus ja tarkastaminen niin, että tältä osin rakennuksesta tulee tämän suunnitelman ja tässä suunnitelmassa esitettyjen vaatimusten mukainen. Lisäksi on varmistettava, että vaatimusten täyttyminen voidaan osoittaa tarkastusasiakirjan avulla. Työn edetessä palokatkojen tekijä merkitsee suunnitelman pohjakaavioihin toteutetut palokatkot. Mikäli suunnitellusta tuotteesta poiketaan, tulee työmaan vastaavan työnjohtajan tai erityisalan työnjohtajan ottaa yhteyttä suunnitelman laatijaan ja suunnittelijan tulee tehdä tarvittavat suunnitelmamuutokset ja hyväksyttää ne rakennusvalvonnassa. Lisäreiät merkitään piirustuksiin tekijän toimesta, mikäli jotain palokatkosuunnitelman detaljia voidaan soveltaa ko. tiivistyksessä, muussa tapauksessa toimitaan kuten tuotteesta poikkeamisen yhteydessä. Palokatkot toteuttava urakoitsija vastaa palokatkojen työnaikaisten tarkastusten suorittamisesta ja tarkastusten dokumentoinnista. 4. Dokumentointi Tämän suunnitelman liitteenä on esitetty pohjakaaviot, joissa esitetään kunkin palo-osaston läpiviennin sijainti ja yksilöity toteutustapaa kuvaava poikkileikkausdetalji. Poikkileikkausdetaljeista ilmenevät läpäistävän rakenteen tiedot paloluokkineen, sallitut reikäkoot, sekä läpivietävät installaatiot reuna- ja keskiöetäisyyksineen. Palokatkot merkitään kohteessa tuotetarralla joka sisältää tiedot käytetystä tuotteesta, paloluokasta, asennusyrityksestä ja asentajasta sekä asennuksen ajankohdan. Kohteesta laaditaan etukäteen tarkastussuunnitelma, joka täydentyy tarkastusasiakirjaksi työn edetessä tehtävin tarkastusmerkinnöin. Kohdan 3. mukaisesti tarkastusasiakirjan osana toimivat pohjakaaviot, joihin rakennushankkeeseen ryhtyvän nimeämät vastuuhenkilöt merkitsevät ennalta sovitun tarkastusmenettelyn mukaiset merkinnät. Asiakirjasta tulee ilmetä tarkastusten ajankohta, tarkastettujen kohteiden sijainti sekä tarkastuksen suorittanut henkilö. 2

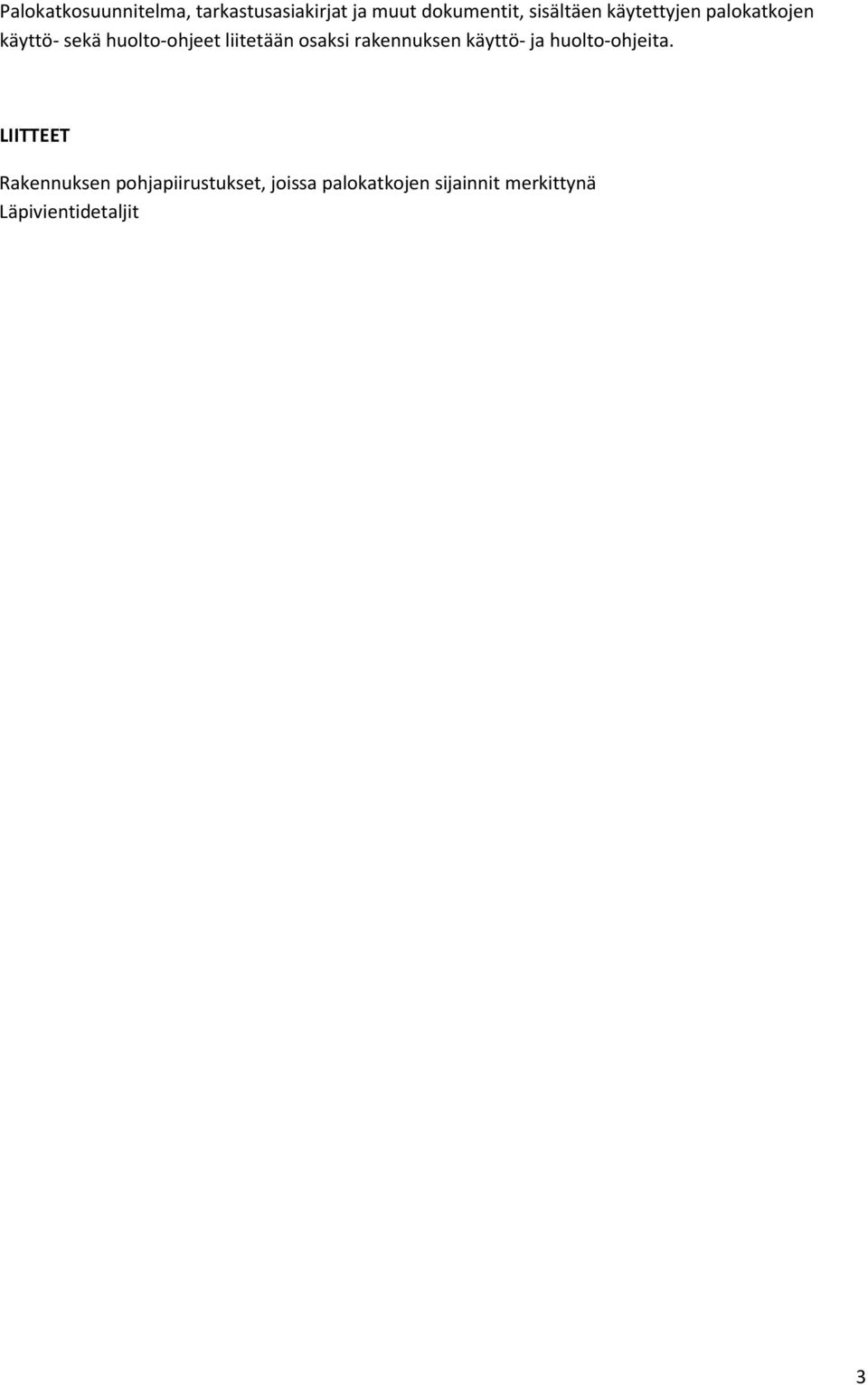

3 Palokatkosuunnitelma, tarkastusasiakirjat ja muut dokumentit, sisältäen käytettyjen palokatkojen käyttö- sekä huolto-ohjeet liitetään osaksi rakennuksen käyttö- ja huolto-ohjeita. LIITTEET akennuksen pohjapiirustukset, joissa palokatkojen sijainnit merkittynä Läpivientidetaljit 3

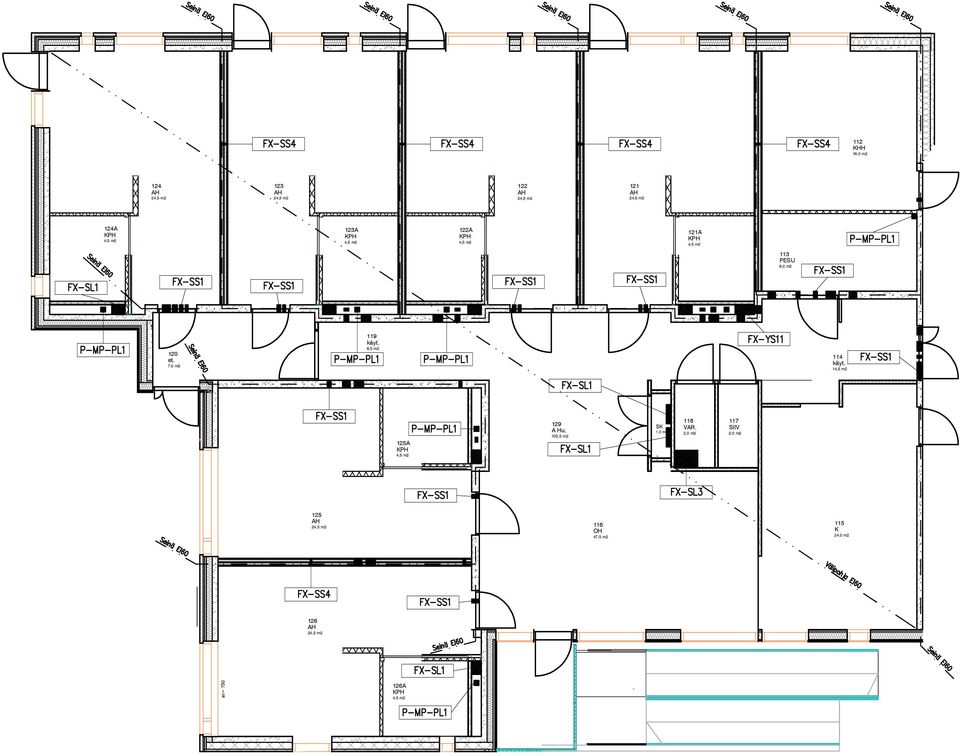

4 2 112 KHH 16, m A 123A 122A 121A 113 PESU 8, m2 12 et. 7, m2 119 käyt. 6,5 m2 114 käyt A Hu, 15,5 m2 SK 1, m2 118 VA. 2, m2 117 SIIV 2, m2 125A OH 47,5 m2 115 K 24, m ar= A

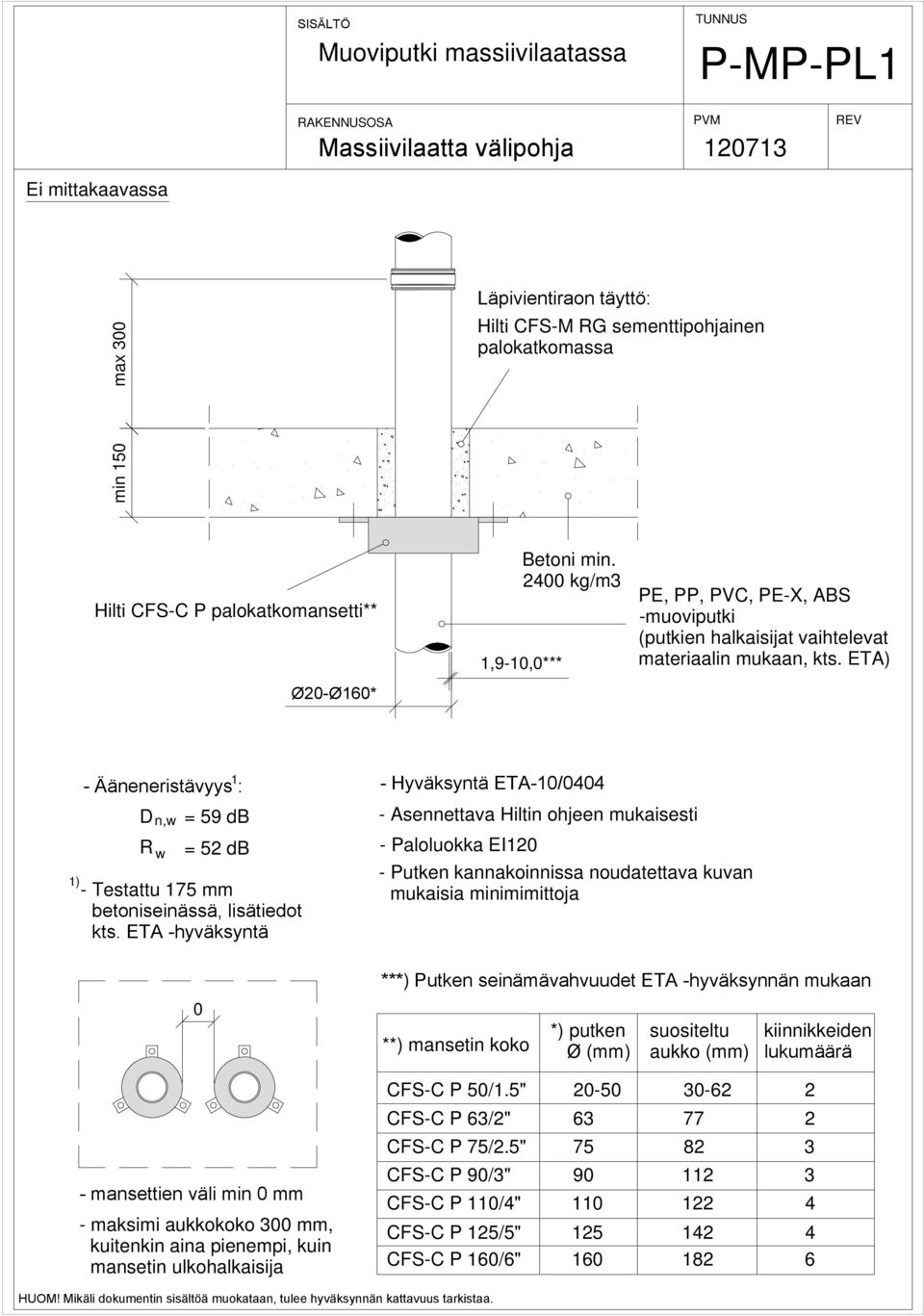

5 Muoviputki massiivilaatassa P-MP-PL1 Massiivilaatta välipohja max 3 Läpivientiraon täyttö: Hilti CFS-M G sementtipohjainen palokatkomassa min 15 Hilti CFS-C P palokatkomansetti** Ø2-Ø16* Betoni min. 24 kg/m3 1,9-1,*** PE, PP, PVC, PE-X, ABS -muoviputki (putkien halkaisijat vaihtelevat materiaalin mukaan, kts. ETA) 1) - Ääneneristävyys : Dn, = 59 db = 52 db - Testattu 175 mm betoniseinässä, lisätiedot kts. ETA -hyväksyntä - mansettien väli min mm - maksimi aukkokoko 3 mm, kuitenkin aina pienempi, kuin mansetin ulkohalkaisija 1 - Hyväksyntä ETA-1/44 - Paloluokka EI12 mukaisia minimimittoja ***) Putken seinämävahvuudet ETA -hyväksynnän mukaan **) mansetin koko *) putken Ø (mm) suositeltu aukko (mm) CFS-C P 5/1.5" CFS-C P 63/2" CFS-C P 75/2.5" CFS-C P 9/3" CFS-C P 11/4" kiinnikkeiden lukumäärä CFS-C P 125/5" CFS-C P 16/6"

6 Kupariputket ja sähköt massiivisessa väliseinässä FX-YS11 Osastoiva väliseinä max 3 max 3 luokan A1/A2 kivivilla min 45 kg/m3 min 3 Cu -putki 1-14,2 Ø89 max Ø1 max Ø ,2 min 4 Ø89 max Ø8 Betoni, tiili tai kevytbetoni min. 65 kg/m3 Hilti CFS-F FX palokatkovaahto min Hyväksyntä ETA-1/19 mukaisia mittoja - Paloluokka EI6 (EI12 kts. ETA) - Käyttölämpötila: -2 C - +7 C - Ääneneristävyys*: Dn, = 54 db = 47 db - Max aukko 4 x 4 mm tai Ø 45 mm - Kuvan mitat minimimittoja * Ääneneristävyys testattu 1 mm kipsilevyseinässä, EN ISO 14-3, EN ISO ja EN ISO mukaan

7 Kaapelit, -niput ja suojaputket kevyessä väliseinässä FX-SS4 Osastoiva väliseinä max 3 max 3 max Ø21 Hilti CFS-F FX palokatkovaahto luokan A1/A2 kivivilla min 45 kg/m3 max Ø8 max Ø1 2 x min 12,5 mm kipsilevy x min 15 y - Hyväksyntä ETA-1/19 - Muoviset ja teräksiset suojaputket Ø16 mukaisia mittoja - Paloluokka EI6 (EI12 kts. ETA) - Max aukko 4 x 4 mm tai Ø 45 mm - Kuvan mitat minimimittoja - Läpivietävien tekniikkojen osuus aukon pinta-alasta enintään 6 % - mikäli puurunkoinen seinä ja eristeen tiheys alle 1 kg/m3, on aukon sisäpuoli ympäröitävä min 12,5 mm kipsilevyllä - Käyttölämpötila: -2 C - +7 C - Ääneneristävyys*: Dn, = 54 db = 47 db * Ääneneristävyys testattu 1 mm kipsilevyseinässä, EN ISO 14-3, EN ISO ja EN ISO mukaan

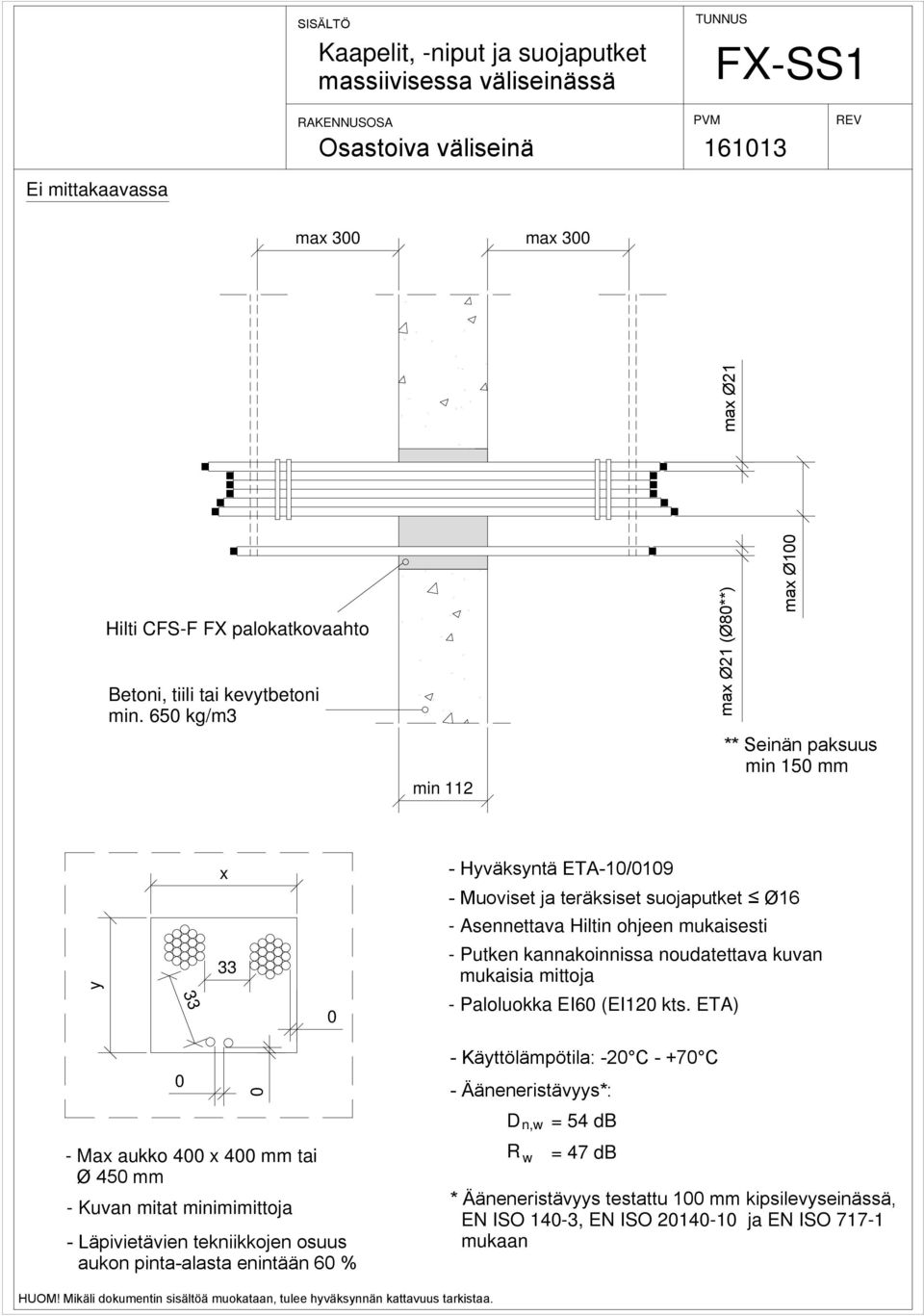

8 Kaapelit, -niput ja suojaputket massiivisessa väliseinässä FX-SS1 Osastoiva väliseinä max 3 max 3 Hilti CFS-F FX palokatkovaahto max Ø21 (Ø8**) max Ø21 Betoni, tiili tai kevytbetoni min. 65 kg/m3 min 112 max Ø1 ** Seinän paksuus min 15 mm y x - Hyväksyntä ETA-1/19 - Muoviset ja teräksiset suojaputket Ø16 mukaisia mittoja - Paloluokka EI6 (EI12 kts. ETA) - Max aukko 4 x 4 mm tai Ø 45 mm - Kuvan mitat minimimittoja - Läpivietävien tekniikkojen osuus aukon pinta-alasta enintään 6 % - Käyttölämpötila: -2 C - +7 C - Ääneneristävyys*: Dn, = 54 db = 47 db * Ääneneristävyys testattu 1 mm kipsilevyseinässä, EN ISO 14-3, EN ISO ja EN ISO mukaan

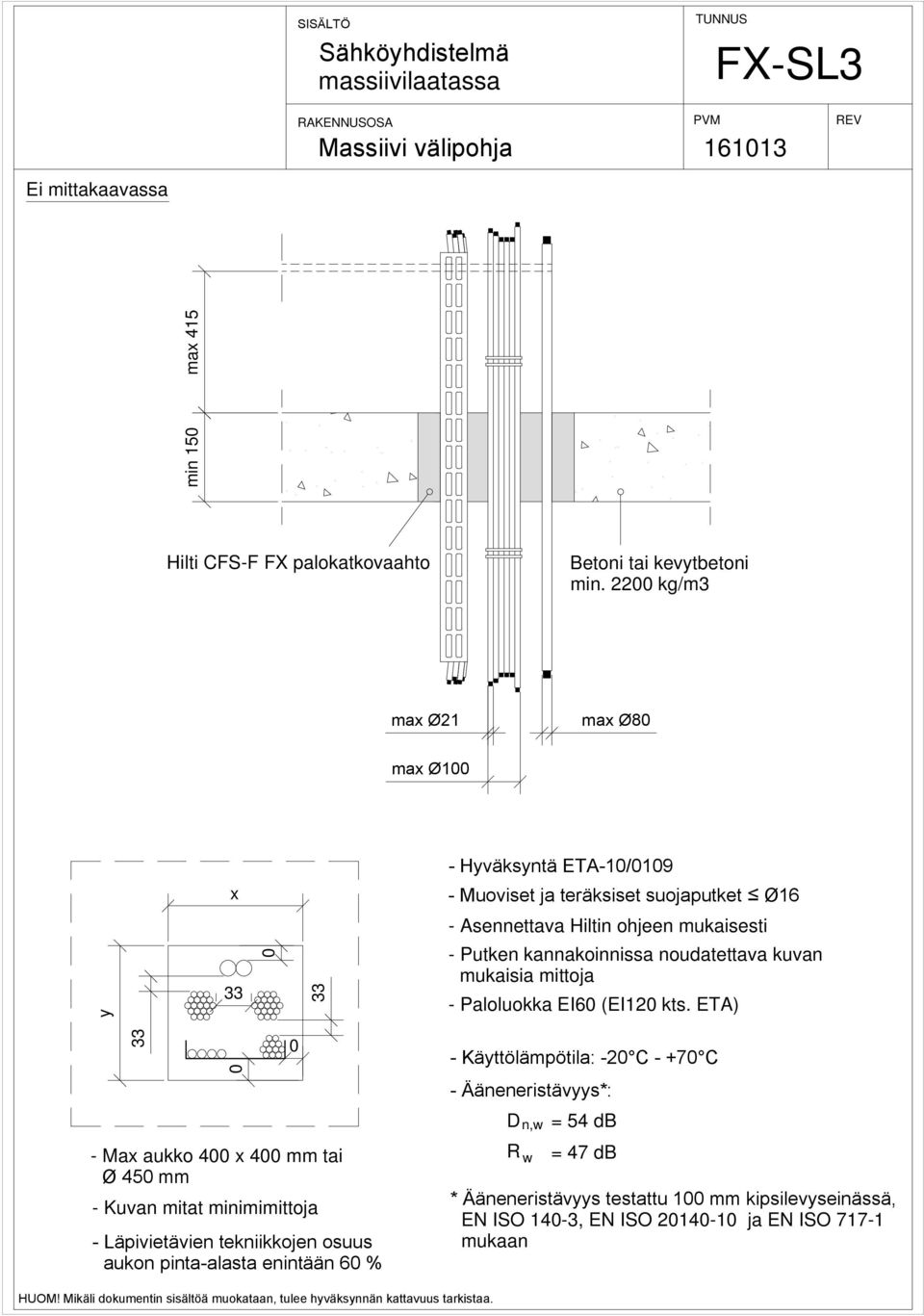

9 Sähköyhdistelmä massiivilaatassa FX-SL3 Massiivi välipohja min 15 max 415 Hilti CFS-F FX palokatkovaahto Betoni tai kevytbetoni min. 22 kg/m3 max Ø21 max Ø8 max Ø1 - Hyväksyntä ETA-1/19 x - Muoviset ja teräksiset suojaputket Ø16 y mukaisia mittoja - Paloluokka EI6 (EI12 kts. ETA) - Max aukko 4 x 4 mm tai Ø 45 mm - Kuvan mitat minimimittoja - Läpivietävien tekniikkojen osuus aukon pinta-alasta enintään 6 % - Käyttölämpötila: -2 C - +7 C - Ääneneristävyys*: Dn, = 54 db = 47 db * Ääneneristävyys testattu 1 mm kipsilevyseinässä, EN ISO 14-3, EN ISO ja EN ISO mukaan
