Asennusopas: PRM on/off -tunnistimet

Transkriptio

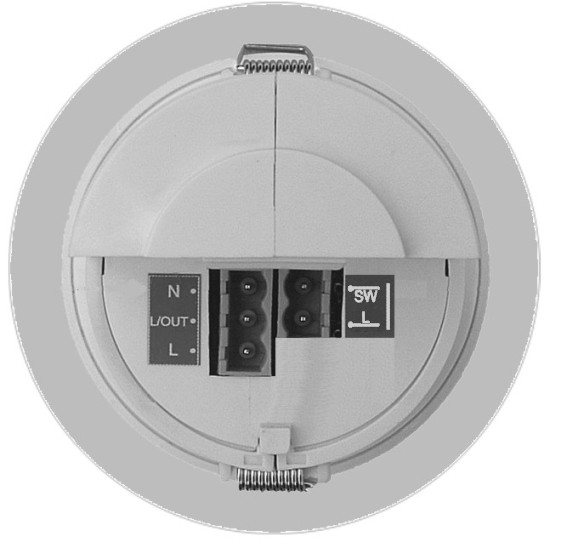

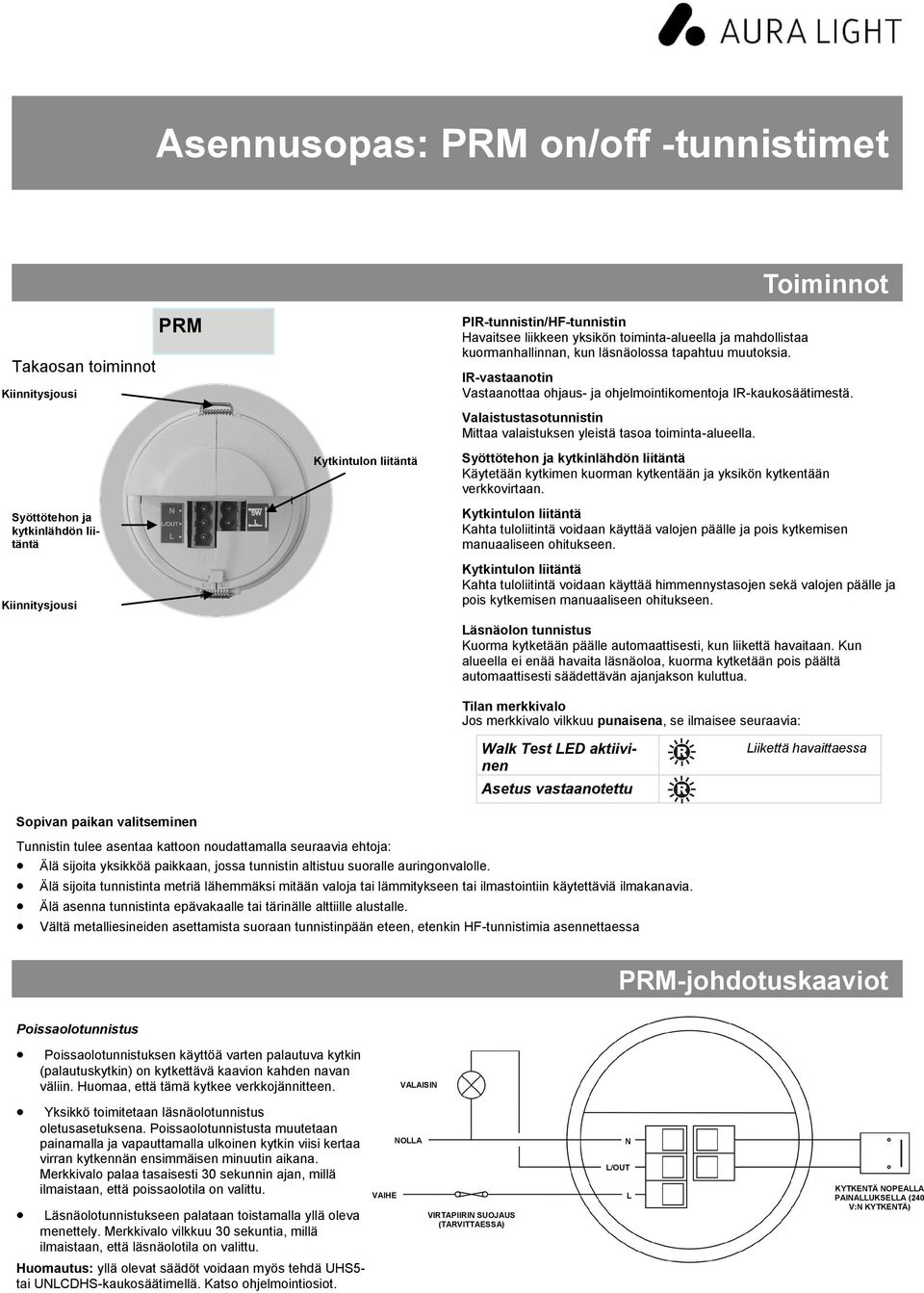

1 Asennusopas: PRM on/off -tunnistimet Toiminnot Takaosan toiminnot Kiinnitysjousi PRM PIR-tunnistin/HF-tunnistin Havaitsee liikkeen yksikön toiminta-alueella ja mahdollistaa kuormanhallinnan, kun läsnäolossa tapahtuu muutoksia. IR-vastaanotin Vastaanottaa ohjaus- ja ohjelmointikomentoja IR-kaukosäätimestä. Valaistustasotunnistin Mittaa valaistuksen yleistä tasoa toiminta-alueella. Kytkintulon liitäntä Syöttötehon ja kytkinlähdön liitäntä Käytetään kytkimen kuorman kytkentään ja yksikön kytkentään verkkovirtaan. Syöttötehon ja kytkinlähdön liitäntä Kiinnitysjousi Kytkintulon liitäntä Kahta tuloliitintä voidaan käyttää valojen päälle ja pois kytkemisen manuaaliseen ohitukseen. Kytkintulon liitäntä Kahta tuloliitintä voidaan käyttää himmennystasojen sekä valojen päälle ja pois kytkemisen manuaaliseen ohitukseen. Läsnäolon tunnistus Kuorma kytketään päälle automaattisesti, kun liikettä havaitaan. Kun alueella ei enää havaita läsnäoloa, kuorma kytketään pois päältä automaattisesti säädettävän ajanjakson kuluttua. Tilan merkkivalo Jos merkkivalo vilkkuu punaisena, se ilmaisee seuraavia: Walk Test LED aktiivinen Asetus vastaanotettu Liikettä havaittaessa Sopivan paikan valitseminen Tunnistin tulee asentaa kattoon noudattamalla seuraavia ehtoja: Älä sijoita yksikköä paikkaan, jossa tunnistin altistuu suoralle auringonvalolle. Älä sijoita tunnistinta metriä lähemmäksi mitään valoja tai lämmitykseen tai ilmastointiin käytettäviä ilmakanavia. Älä asenna tunnistinta epävakaalle tai tärinälle alttiille alustalle. Vältä metalliesineiden asettamista suoraan tunnistinpään eteen, etenkin HF-tunnistimia asennettaessa PRM-johdotuskaaviot Poissaolotunnistus Poissaolotunnistuksen käyttöä varten palautuva kytkin (palautuskytkin) on kytkettävä kaavion kahden navan väliin. Huomaa, että tämä kytkee verkkojännitteen. VALAISIN Yksikkö toimitetaan läsnäolotunnistus oletusasetuksena. Poissaolotunnistusta muutetaan painamalla ja vapauttamalla ulkoinen kytkin viisi kertaa virran kytkennän ensimmäisen minuutin aikana. Merkkivalo palaa tasaisesti 30 sekunnin ajan, millä ilmaistaan, että poissaolotila on valittu. Läsnäolotunnistukseen palataan toistamalla yllä oleva menettely. Merkkivalo vilkkuu 30 sekuntia, millä ilmaistaan, että läsnäolotila on valittu. VAIHE NOLLA VIRTAPIIRIN SUOJAUS (TARVITTAESSA) N L/OUT L KYTKENTÄ NOPEALLA PAINALLUKSELLA (240 V:N KYTKENTÄ) Huomautus: yllä olevat säädöt voidaan myös tehdä UHS5- tai UNLCDHS-kaukosäätimellä. Katso ohjelmointiosiot.

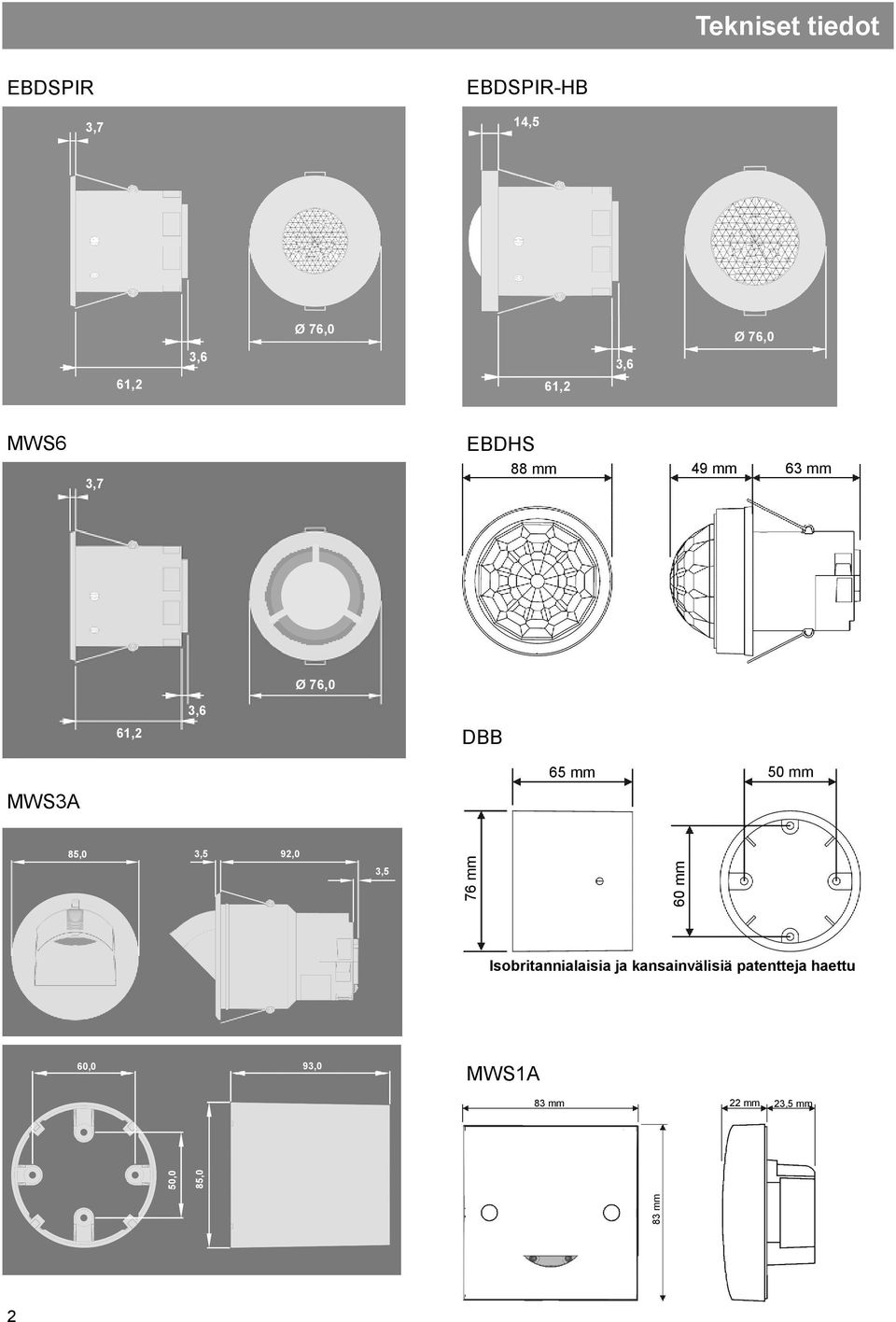

2 83 mm 50,0 85,0 76 mm 60 mm Tekniset tiedot EBDSPIR 3,7 EBDSPIR-HB 14,5 61,2 3,6 Ø 76,0 61,2 3,6 Ø 76,0 MWS6 3,7 EBDHS 88 mm 49 mm 63 mm Ø 76,0 61,2 3,6 DBB 65 mm 50 mm MWS3A 85,0 3,5 92,0 3,5 Isobritannialaisia ja kansainvälisiä patentteja haettu 60,0 93,0 MWS1A 83 mm 22 mm 23,5 mm 2

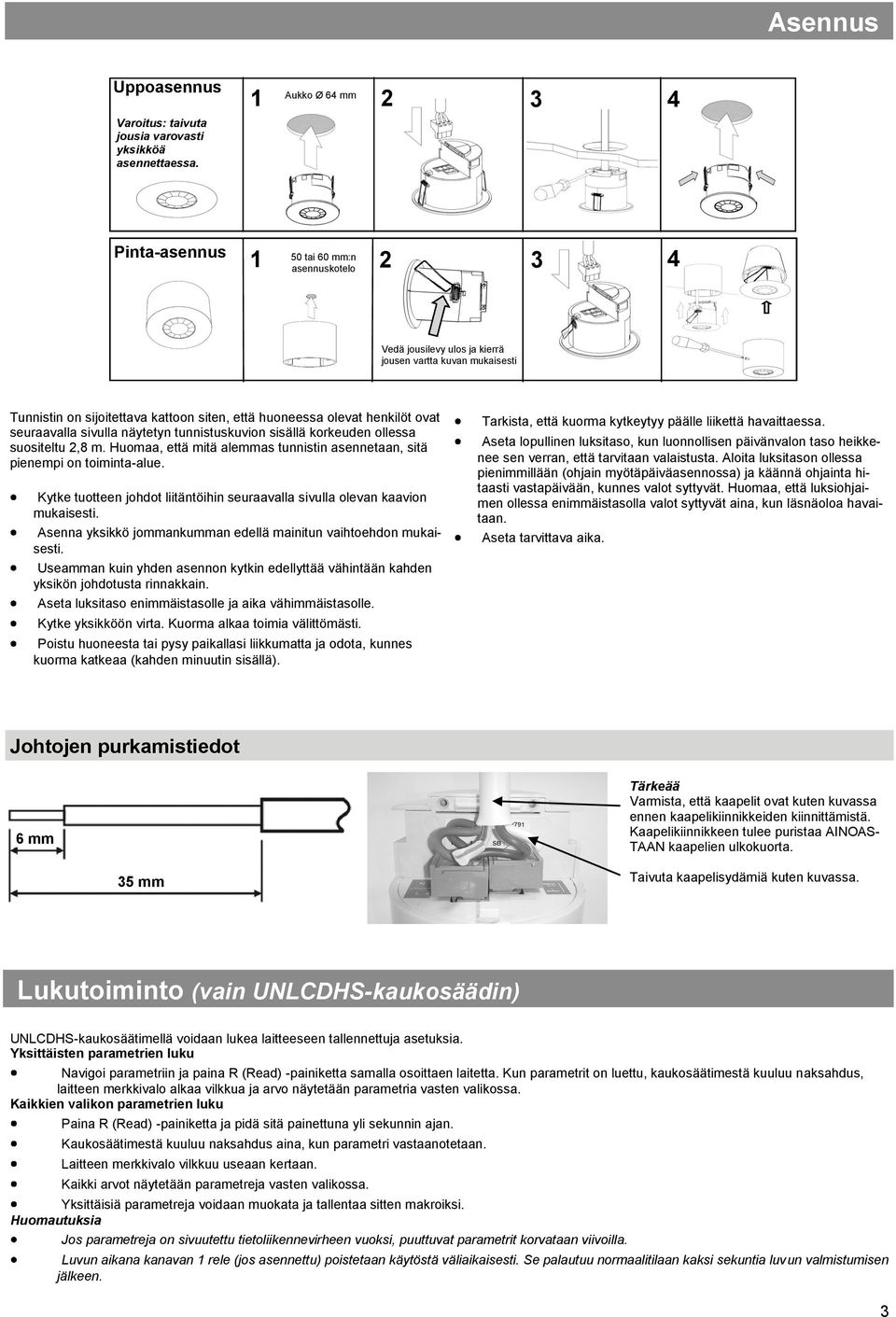

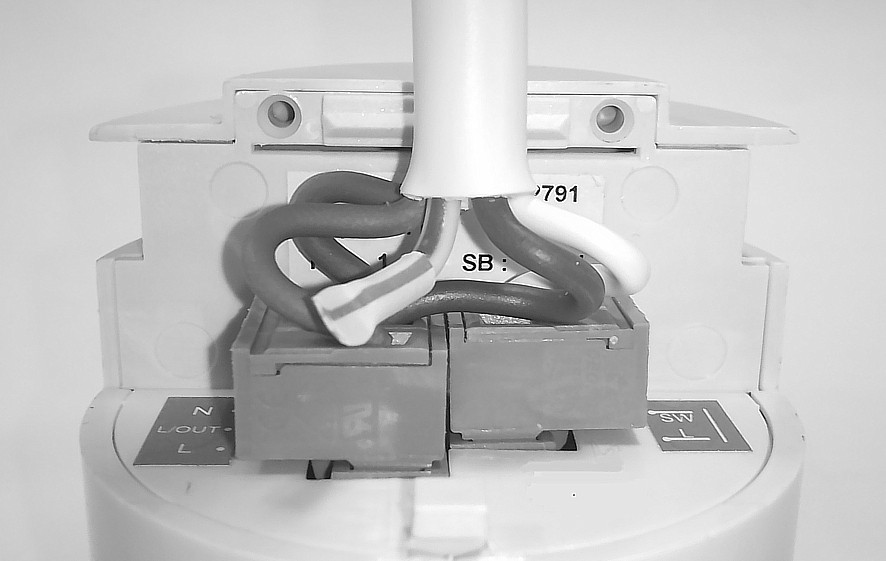

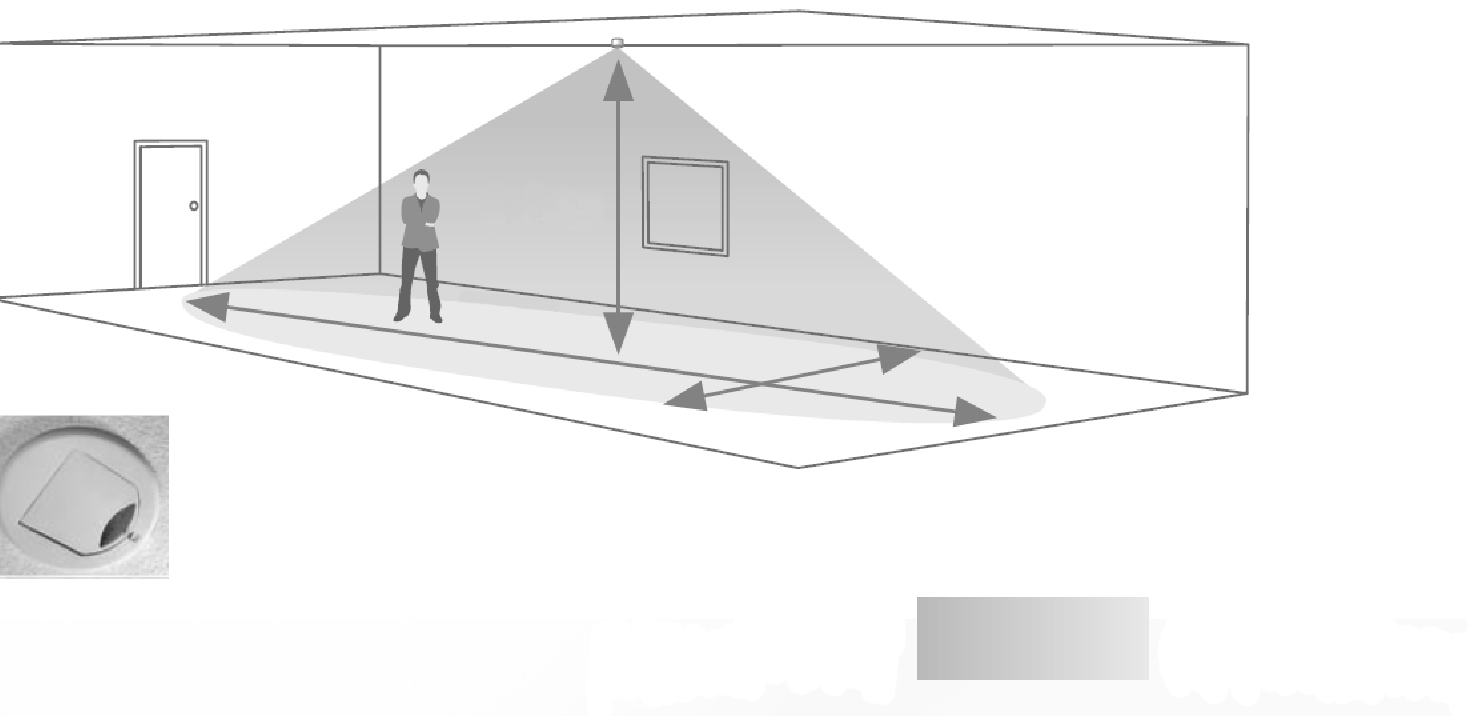

3 Asennus Uppoasennus Varoitus: taivuta jousia varovasti yksikköä asennettaessa. Aukko Ø 64 mm Pinta-asennus 1 50 tai 60 mm:n asennuskotelo Vedä jousilevy ulos ja kierrä jousen vartta kuvan mukaisesti Tunnistin on sijoitettava kattoon siten, että huoneessa olevat henkilöt ovat seuraavalla sivulla näytetyn tunnistuskuvion sisällä korkeuden ollessa suositeltu 2,8 m. Huomaa, että mitä alemmas tunnistin asennetaan, sitä pienempi on toiminta-alue. Kytke tuotteen johdot liitäntöihin seuraavalla sivulla olevan kaavion mukaisesti. Asenna yksikkö jommankumman edellä mainitun vaihtoehdon mukaisesti. Useamman kuin yhden asennon kytkin edellyttää vähintään kahden yksikön johdotusta rinnakkain. Aseta luksitaso enimmäistasolle ja aika vähimmäistasolle. Kytke yksikköön virta. Kuorma alkaa toimia välittömästi. Poistu huoneesta tai pysy paikallasi liikkumatta ja odota, kunnes kuorma katkeaa (kahden minuutin sisällä). Tarkista, että kuorma kytkeytyy päälle liikettä havaittaessa. Aseta lopullinen luksitaso, kun luonnollisen päivänvalon taso heikkenee sen verran, että tarvitaan valaistusta. Aloita luksitason ollessa pienimmillään (ohjain myötäpäiväasennossa) ja käännä ohjainta hitaasti vastapäivään, kunnes valot syttyvät. Huomaa, että luksiohjaimen ollessa enimmäistasolla valot syttyvät aina, kun läsnäoloa havaitaan. Aseta tarvittava aika. Johtojen purkamistiedot 6 mm Tärkeää Varmista, että kaapelit ovat kuten kuvassa ennen kaapelikiinnikkeiden kiinnittämistä. Kaapelikiinnikkeen tulee puristaa AINOAS- TAAN kaapelien ulkokuorta. 35 mm Taivuta kaapelisydämiä kuten kuvassa. Lukutoiminto (vain UNLCDHS-kaukosäädin) UNLCDHS-kaukosäätimellä voidaan lukea laitteeseen tallennettuja asetuksia. Yksittäisten parametrien luku Navigoi parametriin ja paina R (Read) -painiketta samalla osoittaen laitetta. Kun parametrit on luettu, kaukosäätimestä kuuluu naksahdus, laitteen merkkivalo alkaa vilkkua ja arvo näytetään parametria vasten valikossa. Kaikkien valikon parametrien luku Paina R (Read) -painiketta ja pidä sitä painettuna yli sekunnin ajan. Kaukosäätimestä kuuluu naksahdus aina, kun parametri vastaanotetaan. Laitteen merkkivalo vilkkuu useaan kertaan. Kaikki arvot näytetään parametreja vasten valikossa. Yksittäisiä parametreja voidaan muokata ja tallentaa sitten makroiksi. Huomautuksia Jos parametreja on sivuutettu tietoliikennevirheen vuoksi, puuttuvat parametrit korvataan viivoilla. Luvun aikana kanavan 1 rele (jos asennettu) poistetaan käytöstä väliaikaisesti. Se palautuu normaalitilaan kaksi sekuntia luvun valmistumisen jälkeen. 3

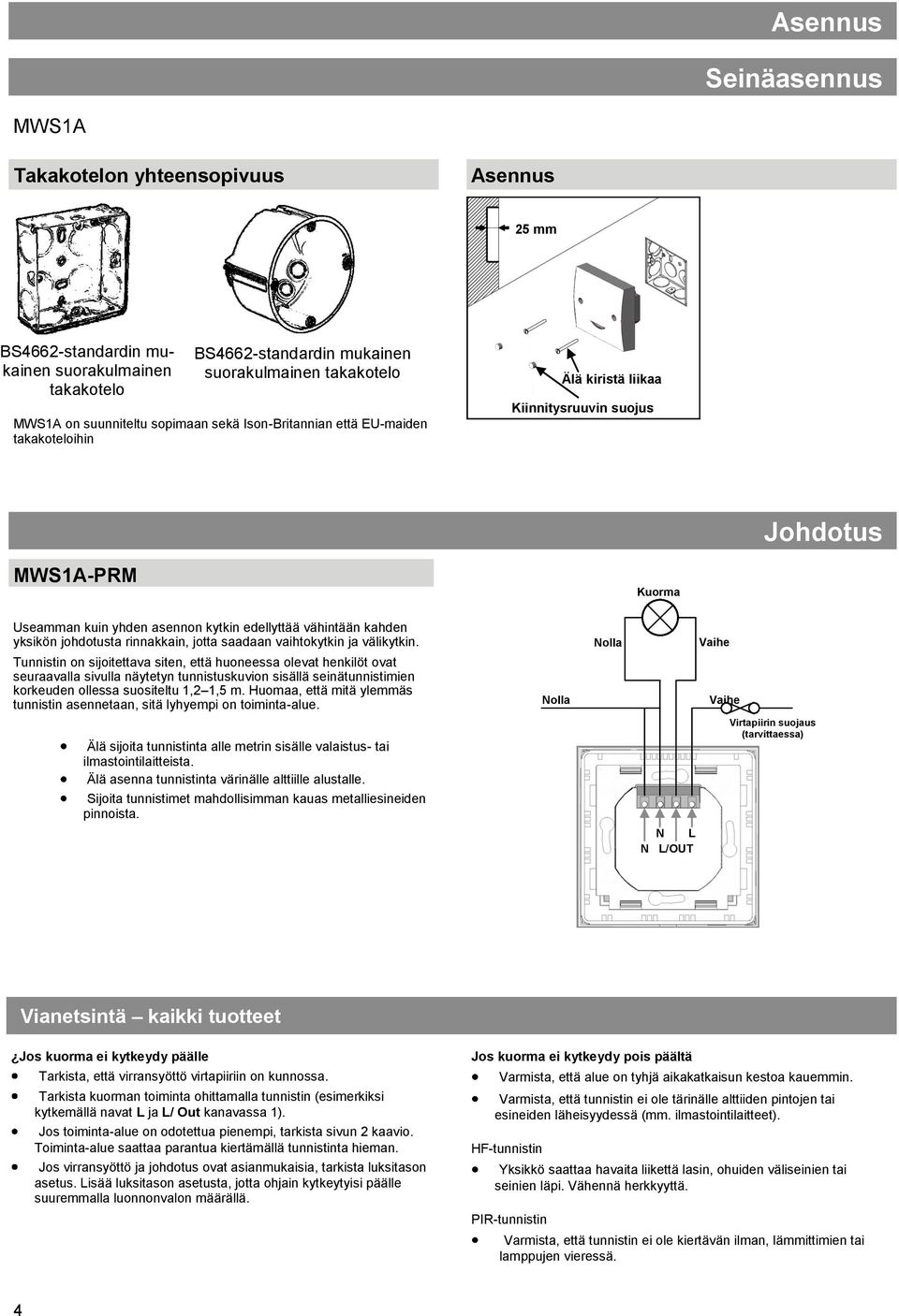

4 Asennus Seinäasennus MWS1A Takakotelon yhteensopivuus Asennus 25 mm BS4662-standardin mukainen suorakulmainen takakotelo BS4662-standardin mukainen suorakulmainen takakotelo MWS1A on suunniteltu sopimaan sekä Ison-Britannian että EU-maiden takakoteloihin Älä kiristä liikaa Kiinnitysruuvin suojus Johdotus MWS1A-PRM Kuorma Useamman kuin yhden asennon kytkin edellyttää vähintään kahden yksikön johdotusta rinnakkain, jotta saadaan vaihtokytkin ja välikytkin. Tunnistin on sijoitettava siten, että huoneessa olevat henkilöt ovat seuraavalla sivulla näytetyn tunnistuskuvion sisällä seinätunnistimien korkeuden ollessa suositeltu 1,2 1,5 m. Huomaa, että mitä ylemmäs tunnistin asennetaan, sitä lyhyempi on toiminta-alue. Älä sijoita tunnistinta alle metrin sisälle valaistus- tai ilmastointilaitteista. Älä asenna tunnistinta värinälle alttiille alustalle. Sijoita tunnistimet mahdollisimman kauas metalliesineiden pinnoista. Nolla Nolla N N L L/OUT Vaihe Vaihe Virtapiirin suojaus (tarvittaessa) Vianetsintä kaikki tuotteet Jos kuorma ei kytkeydy päälle Tarkista, että virransyöttö virtapiiriin on kunnossa. Tarkista kuorman toiminta ohittamalla tunnistin (esimerkiksi kytkemällä navat L ja L/ Out kanavassa 1). Jos toiminta-alue on odotettua pienempi, tarkista sivun 2 kaavio. Toiminta-alue saattaa parantua kiertämällä tunnistinta hieman. Jos virransyöttö ja johdotus ovat asianmukaisia, tarkista luksitason asetus. Lisää luksitason asetusta, jotta ohjain kytkeytyisi päälle suuremmalla luonnonvalon määrällä. Jos kuorma ei kytkeydy pois päältä Varmista, että alue on tyhjä aikakatkaisun kestoa kauemmin. Varmista, että tunnistin ei ole tärinälle alttiiden pintojen tai esineiden läheisyydessä (mm. ilmastointilaitteet). HF-tunnistin Yksikkö saattaa havaita liikettä lasin, ohuiden väliseinien tai seinien läpi. Vähennä herkkyyttä. PIR-tunnistin Varmista, että tunnistin ei ole kiertävän ilman, lämmittimien tai lamppujen vieressä. 4

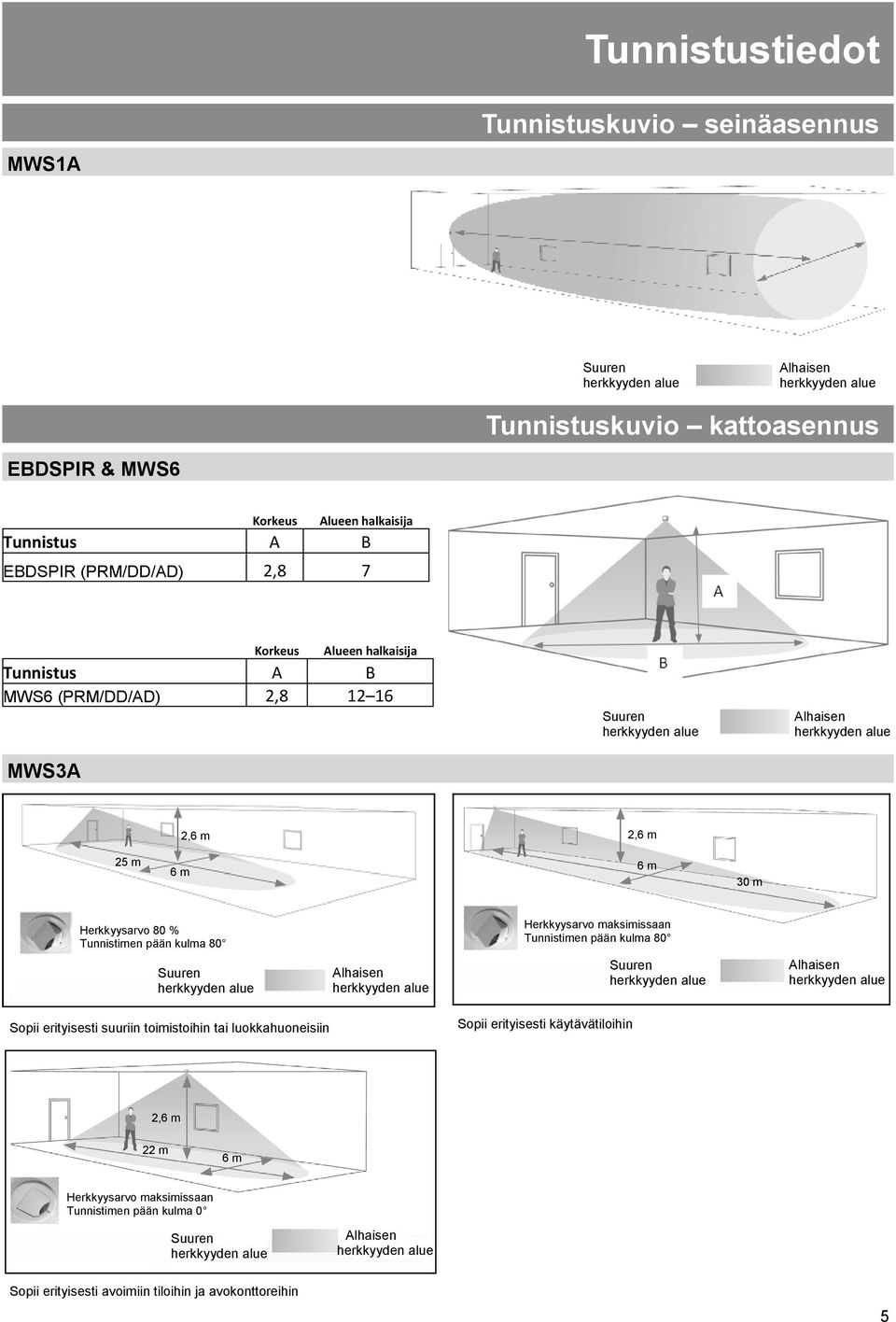

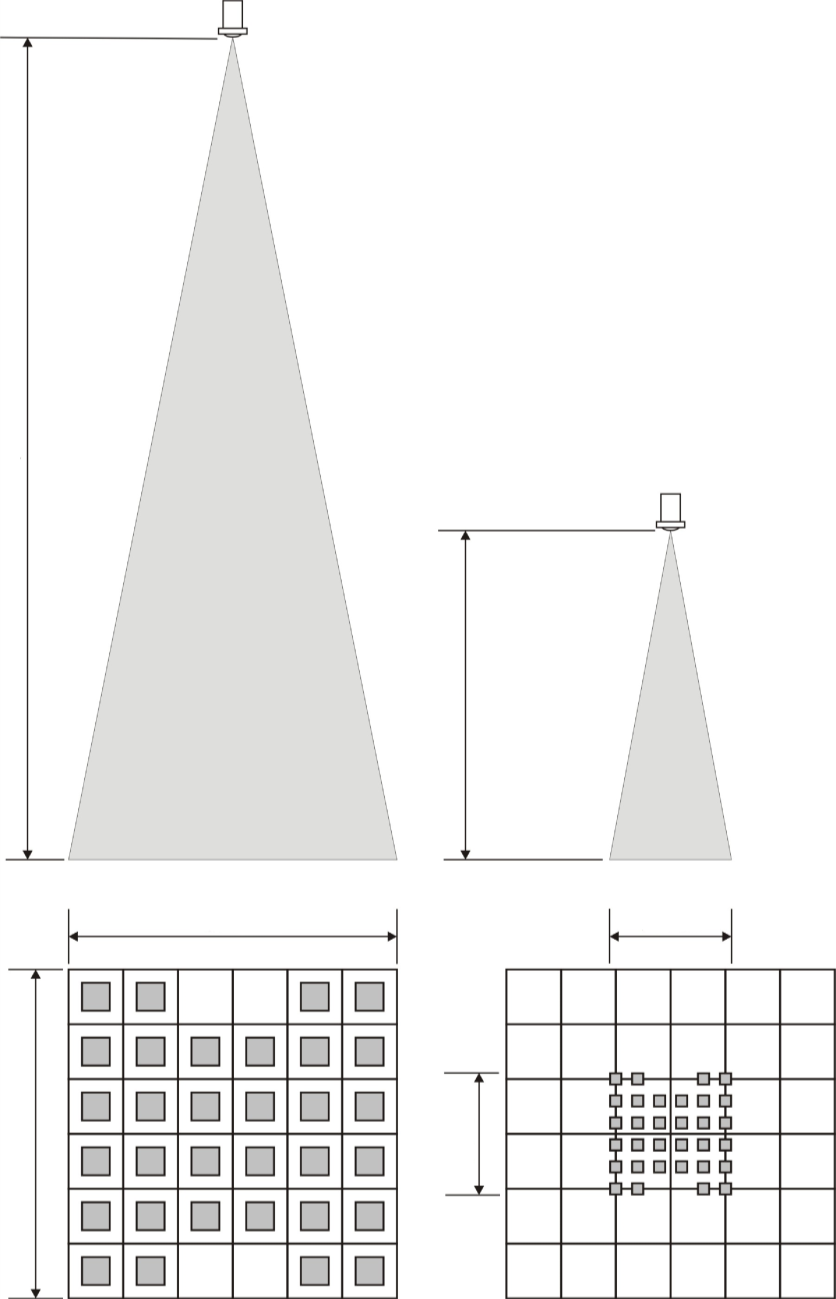

5 Tunnistustiedot MWS1A Tunnistuskuvio seinäasennus Suuren Alhaisen Tunnistuskuvio kattoasennus EBDSPIR & MWS6 Korkeus Alueen halkaisija Tunnistus A B EBDSPIR (PRM/DD/AD) 2,8 7 Korkeus Alueen halkaisija Tunnistus A B MWS6 (PRM/DD/AD) 2, MWS3A Suuren Alhaisen 2,6 m 2,6 m 25 m 6 m 6 m 30 m Herkkyysarvo 80 % Tunnistimen pään kulma 80 Herkkyysarvo maksimissaan Tunnistimen pään kulma 80 Suuren Alhaisen Suuren Alhaisen Sopii erityisesti suuriin toimistoihin tai luokkahuoneisiin Sopii erityisesti käytävätiloihin 2,6 m 22 m 6 m Herkkyysarvo maksimissaan Tunnistimen pään kulma 0 Suuren Alhaisen Sopii erityisesti avoimiin tiloihin ja avokonttoreihin 5

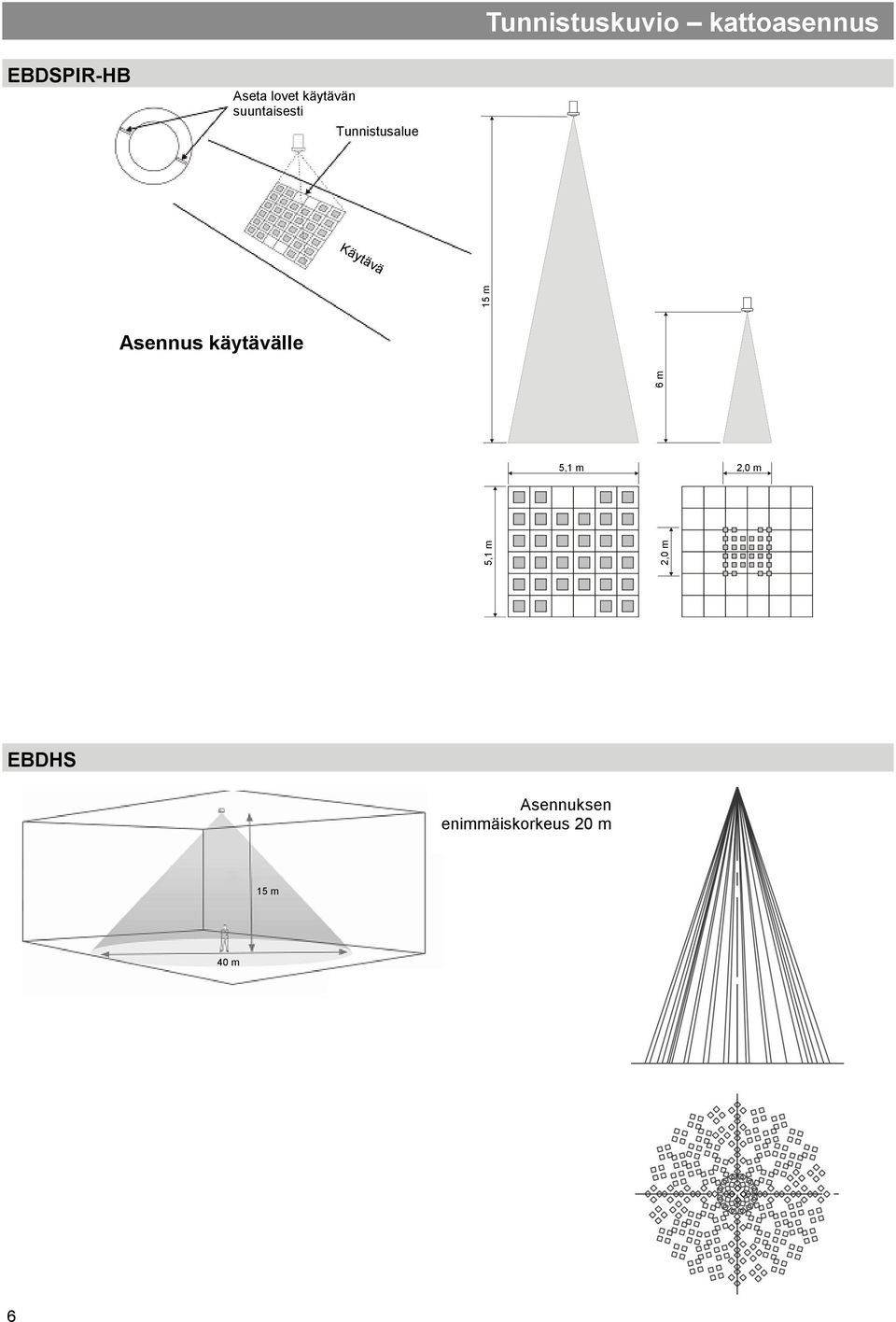

6 Tunnistuskuvio kattoasennus EBDSPIR-HB Aseta lovet käytävän suuntaisesti Tunnistusalue Käytävä 5,1 m 15 m 2,0 m 6 m Asennus käytävälle 5,1 m 2,0 m EBDHS Asennuksen enimmäiskorkeus 20 m 15 m 40 m 6

7 Tunnistuskuvio kattoasennus EBDHS jatkoa Ohikävely Kohtikävely Korkeus Alueen halkaisija 15 m 40 m 10 m 26 m 6 m 16 m 3 m 9 m Korkeus Alueen halkaisija 15 m 30 m 10 m 20 m 6 m 12 m 3 m 8 m Rajaus EBDHS sisältää kaksi pidikkeellä kiinnitettävää suojusta, joilla tunnistuksen muoto voidaan rajata tarkasti. Suojusta muotoilemalla voidaan helposti kaventaa tunnistuksen halkaisijaa tai tuottaa sopivat tunnistuskuviot eri käyttökohteisiin, kuten käytäville ja kulmiin. Vaakasuora kyynelkuvio aukkotyyppistä tunnistusmuotoa varten Säteittäinen kyynelkuvio tunnistuksen halkaisijan kaventamista varten Käytävät: käytävämuotoista tunnistusta varten leikatut rajaussuojukset Aukon numero 1 45 % 2 32 % 3 22 % 4 11 % Rajaussuojuksen peittoprosentti Aukon numero Kapea tunnistus: kapeaa tunnistuskeilaa varten leikatut rajaussuojukset Esimerkki Asennuskorkeus 6 m Leikattu aukkoihin 2 Käytävän tunnistusleveys 16 m 32 % = 5,1 m, kävely halki. 12 m 32 % = 3,8 m, kävely kohti. Halkaisijan numero Rajaussuojuksen peittoprosentti 1 89 % Halkaisijan numero Esimerkki Asennuskorkeus 15 m Leikattu halkaisijaan 3 Tunnistuksen halkaisija 40 m 45 % = 18 m, kävely halki. 30 m 45 % = 3,5 m, kohtikävely % 3 45 % 4 32 % 5 22 % 7

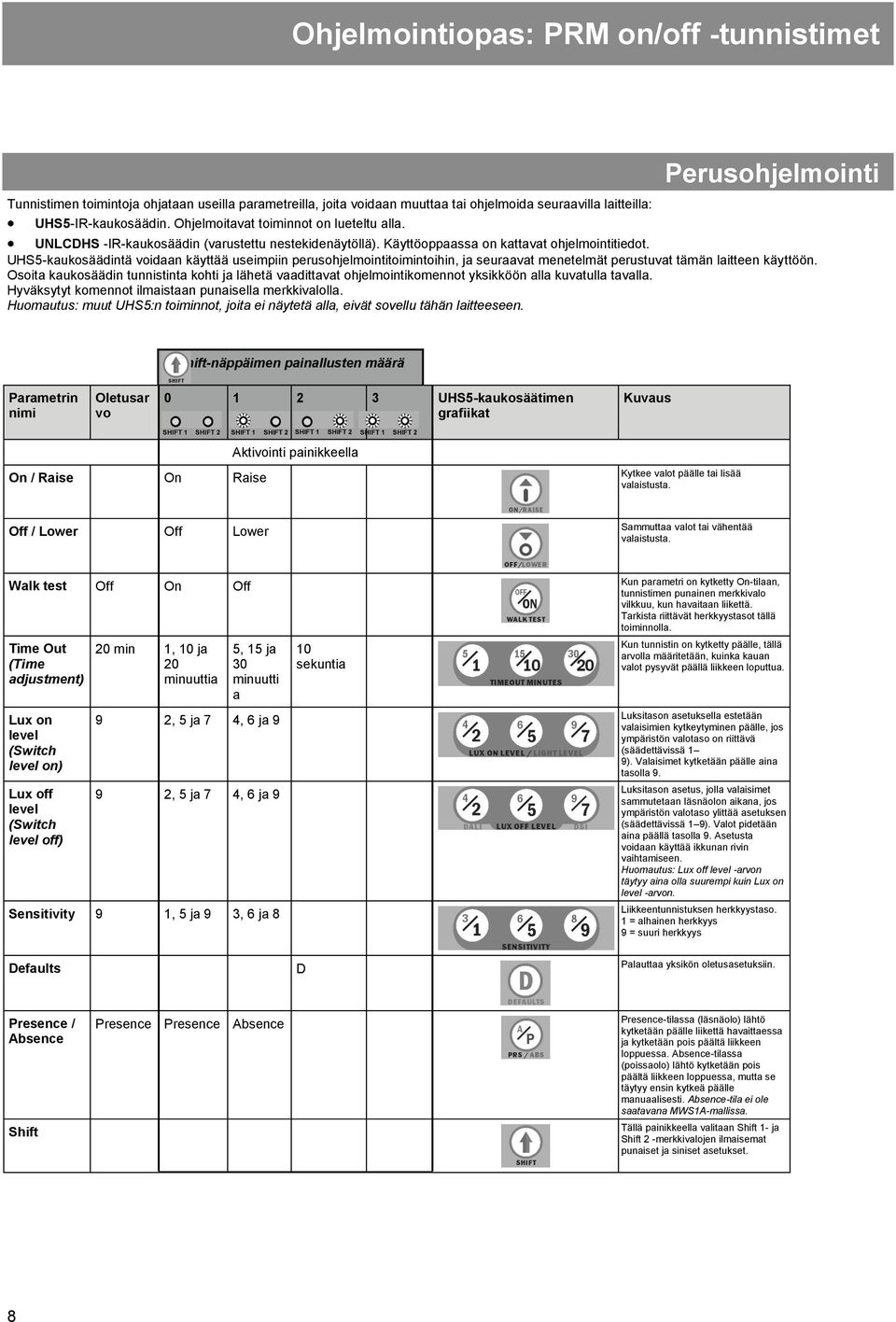

8 Ohjelmointiopas: PRM on/off -tunnistimet Tunnistimen toimintoja ohjataan useilla parametreilla, joita voidaan muuttaa tai ohjelmoida seuraavilla laitteilla: UHS5-IR-kaukosäädin. Ohjelmoitavat toiminnot on lueteltu alla. Perusohjelmointi UNLCDHS -IR-kaukosäädin (varustettu nestekidenäytöllä). Käyttöoppaassa on kattavat ohjelmointitiedot. UHS5-kaukosäädintä voidaan käyttää useimpiin perusohjelmointitoimintoihin, ja seuraavat menetelmät perustuvat tämän laitteen käyttöön. Osoita kaukosäädin tunnistinta kohti ja lähetä vaadittavat ohjelmointikomennot yksikköön alla kuvatulla tavalla. Hyväksytyt komennot ilmaistaan punaisella merkkivalolla. Huomautus: muut UHS5:n toiminnot, joita ei näytetä alla, eivät sovellu tähän laitteeseen. Shift-näppäimen painallusten määrä Parametrin nimi Oletusar vo UHS5-kaukosäätimen grafiikat Kuvaus SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 Aktivointi painikkeella On / Raise On Raise Kytkee valot päälle tai lisää valaistusta. Off / Lower Off Lower Sammuttaa valot tai vähentää valaistusta. Walk test Off On Off Kun parametri on kytketty On-tilaan, tunnistimen punainen merkkivalo vilkkuu, kun havaitaan liikettä. Tarkista riittävät herkkyystasot tällä toiminnolla. Time Out (Time adjustment) Lux on level (Switch level on) Lux off level (Switch level off) 20 min 1, 10 ja 20 minuuttia 5, 15 ja 30 minuutti a 10 sekuntia Kun tunnistin on kytketty päälle, tällä arvolla määritetään, kuinka kauan valot pysyvät päällä liikkeen loputtua. 9 2, 5 ja 7 4, 6 ja 9 Luksitason asetuksella estetään valaisimien kytkeytyminen päälle, jos ympäristön valotaso on riittävä (säädettävissä 1 9). Valaisimet kytketään päälle aina tasolla , 5 ja 7 4, 6 ja 9 Luksitason asetus, jolla valaisimet sammutetaan läsnäolon aikana, jos ympäristön valotaso ylittää asetuksen (säädettävissä 1 9). Valot pidetään aina päällä tasolla 9. Asetusta voidaan käyttää ikkunan rivin vaihtamiseen. Huomautus: Lux off level -arvon täytyy aina olla suurempi kuin Lux on level -arvon. Sensitivity 9 1, 5 ja 9 3, 6 ja 8 Liikkeentunnistuksen herkkyystaso. 1 = alhainen herkkyys 9 = suuri herkkyys Defaults D Palauttaa yksikön oletusasetuksiin. Presence / Absence Shift Presence Presence Absence Presence-tilassa (läsnäolo) lähtö kytketään päälle liikettä havaittaessa ja kytketään pois päältä liikkeen loppuessa. Absence-tilassa (poissaolo) lähtö kytketään pois päältä liikkeen loppuessa, mutta se täytyy ensin kytkeä päälle manuaalisesti. Absence-tila ei ole saatavana MWS1A-mallissa. Tällä painikkeella valitaan Shift 1- ja Shift 2 -merkkivalojen ilmaisemat punaiset ja siniset asetukset. 8

9 Ohjelmoinnin lisätoiminnot Parametrin nimi Oletusarvo Alue/valinnat Kuvaus Tunnistimen parametrit Walk Test LED Off On tai Off Kun parametri on kytketty On-tilaan, tunnistimen punainen merkkivalo vilkkuu, kun havaitaan liikettä. Tarkista riittävät herkkyystasot tällä toiminnolla. Time Out (Time adjustment) 20 minuuttia 0 99 minuuttia Kun tunnistin on kytketty päälle, tällä arvolla määritetään, kuinka kauan valot pysyvät päällä liikkeen loputtua. 0 tarkoittaa 10 sekunnin viivettä (se valitaan vain käyttöönotettaessa). Manual Time Out 10 minuuttia 0 99 minuuttia Aikakatkaisujakso otetaan käyttöön, kun laitetta käytetään manuaalisesti joko kytkimellä tai infrapunalla. Esimerkki 1: Presence-tilassa (läsnäolo) olevan tunnistimen aikakatkaisu on 15 minuuttia ja manuaalinen aikakatkaisu 3 minuuttia. Kun käyttäjä poistuu huoneesta, hän painaa Off-painiketta. Tunnistin palautuu automaattiseen tilaan 3 minuutin kuluttua, jolloin huoneeseen palaaminen kytkee valot päälle. Esimerkki 2: Käyttäjä sammuttaa valot yllä olevilla asetuksilla (esimerkiksi esitystä varten), mutta pysyy huoneessa. Aina kun havaitaan liikettä, manuaalinen aikakatkaisujakso käynnistetään uudelleen. Jos liikettä ei havaita manuaalisen aikakatkaisujakson aikana, tunnistin aikakatkaistaan ja se palautuu automaattiseen tilaan. Tämän vuoksi valot saattavat kytkeytyä päälle vahingossa esityksen aikana, jos läsnäolijat pysyvät paikallaan manuaalisen aikakatkaisujakson aikana. Ajastus on siis asetettava huolella. Sensitivity On (alhaisesta suureen) Sensitivity Off (alhaisesta suureen) Lux time 0 0 (ei käytössä) 1 99 minuuttia Herkkyystaso liikkeen havaitsemiseen, kun tunnistin on jo käytössä. *UHS5 asettaa Sensitivity On- ja Sensitivity Off -asetukset samaan arvoon. Herkkyystaso liikkeen havaitsemiseen, kun tunnistin ei ole käytössä. *UHS5 asettaa Sensitivity On- ja Sensitivity Off -asetukset samaan arvoon. Jos luksitason mittauksen seurauksena tunnistin kytkee lähdön päälle tai pois päältä, Lux Time -asetuksessa määritetyn ajan on kuluttava ensin. Jos luksitaso muuttuu käänteiseksi ajastetun viiveen aikana, prosessi peruutetaan. Lux Time - asetuksella poissaolotunnistus voidaan ottaa käyttöön Lux off level -asetuksella. Kun painiketta painetaan, valot kytkeytyvät päälle ympäristön valotasosta huolimatta. Jos ympäristön valotaso on kuitenkin riittävä, valot sammutetaan Lux Time -ajan jälkeen. Jos ulkoista kytkintä painetaan Absence- (poissaolo) tai Presence-tilassa (läsnäolo), valot kytketään välittömästi päälle ainakin Lux Time - ajaksi, jos valot oli sammutettu luksitason vuoksi. Power Up State On On tai Off Jos valitaan No (ei), käynnistyksen yhteydessä on 30 sekunnin viive. Jos valitaan Yes (kyllä), käynnistyksen yhteydessä ei ole viivettä ja tunnistin aloittaa havainnoinnin aina käynnistyksen yhteydessä. Inhibit 4 sekuntia sekuntia Kun tunnistin kytkeytyy pois päältä, uudelleen päälle kytkeytymisen estävä viive otetaan käyttöön. Joissain tapauksissa viive ei ehkä ole riittävä. Viivettä voidaan muuttaa tällä parametrilla. Verify (EBDHS only) N Y tai N Valojen päällekytkemiseen vaaditaan vähintään kahden PIR-tunnistimen tekemä havainto. Factory default - - Palauttaa tehdasasetukset. Käyttäjätilat Override On - - Jos valot on sammutettu, infrapunakomennon lähettäminen kytkee ne välittömästi päälle ja palauttaa tunnistimen automaattiseen tilaan, jossa on manuaalinen aikakatkaisujakso. Override Off - - Jos valot on kytketty päälle, infrapunakomennon lähettäminen sammuttaa ne välittömästi. Manuaalisen aikakatkaisujakson jälkeen (kuvattu yllä) tunnistin palautuu automaattiseen tilaan. Cancel - - Peruuttaa Override On- tai Override Off -asetuksen ja palauttaa tunnistimen normaaliin tilaan. Parametrin nimi Oletusarvo Alue/valinnat Kuvaus Kanava 1: kytkentäkanava Detection Mode Presence Presence tai Absence Lux on level (Switch level on) Lux off level (Switch level off) Kytkintilat Alue on saatavana suuremmalle tarkkuudelle Alue on saatavana suuremmalle tarkkuudelle. Presence-tilassa (läsnäolo) lähtö kytketään päälle liikettä havaittaessa ja kytketään pois päältä liikkeen loppuessa. Absence-tilassa (poissaolo) lähtö kytketään pois päältä liikkeen loppuessa, mutta se täytyy ensin kytkeä päälle manuaalisesti. Huomautus: Absence-tila ei ole saatavana MWS1A-mallissa. Asettaa valon vähimmäistason, jonka alituttua PIR-tunnistin otetaan käyttöön. Tällöin valot kytketään päälle liikkeen mukaan. Huomautus: Lux off level -arvon täytyy aina olla suurempi kuin Lux on level -arvon. Asettaa valon maksimitason, jonka ylityttyä PIR-tunnistin poistetaan käytöstä. Tällöin valoja ei kytketä päälle liikkeen mukaan. 2 position switch together 1 position switch together Oletusasetus - Yhdellä keskiasentoon palautuvalla kytkimellä ohjataan molempia kanavia yhdessä. - - Yksiasentoisella palautuvalla kytkimellä ohjataan molempia kanavia yhdessä. 9

10 Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ M WS1A-IQ M WS3A-IQ M WS6-IQ 76 x x x X 86 X x x kg 0.2kg 0.15kg 0.1kg 0.15kg 230VAC +/- 10% 50Hz M ax 10A, M in 100mA On 875mW Off 895mW On 822mW Off 847mW On 875mW Off 895mW On 1150mW Off 790mW On 1500mW Off 909mW On 1100mW Off 665mW On 625mW Off 807mW On 800mW Off 299mW On 625mW Off 807mW On 1500mW Off 959mW On 1100mW Off 664mW On 724mW Off 260mW On 809mW Off 305mW On 724mW Off 260mW On 1500mW Off 961mW On 1100mW Off 690mW M aximum number of DSI or DALI ballasts is 10 unless the relay is disabled then it is 20. M aximum number of 1-10V ballasts is 10. Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ M WS1A-IQ M WS3A-IQ M WS6-IQ 2.5mm 2-10ºC to 35ºC 5 to 95%non-condensing Flame retardant ABS and PC/ABS Class GHz GHz 5.8GHz 868M Hz 868M Hz 2 2 <10%on g3 band (default band), <0.1%on g2 band, <1%on g1 band <10%on g3 band (default band), <0.1%on g2 band, <1%on g1 band Tekniset tiedot 10
