1 LÄSNÄOLOILMAISIN FI PD-C360i/24 DUODIMplus LÄSNÄOLOILMAISIN PD-C360i/24 DUODIMplus

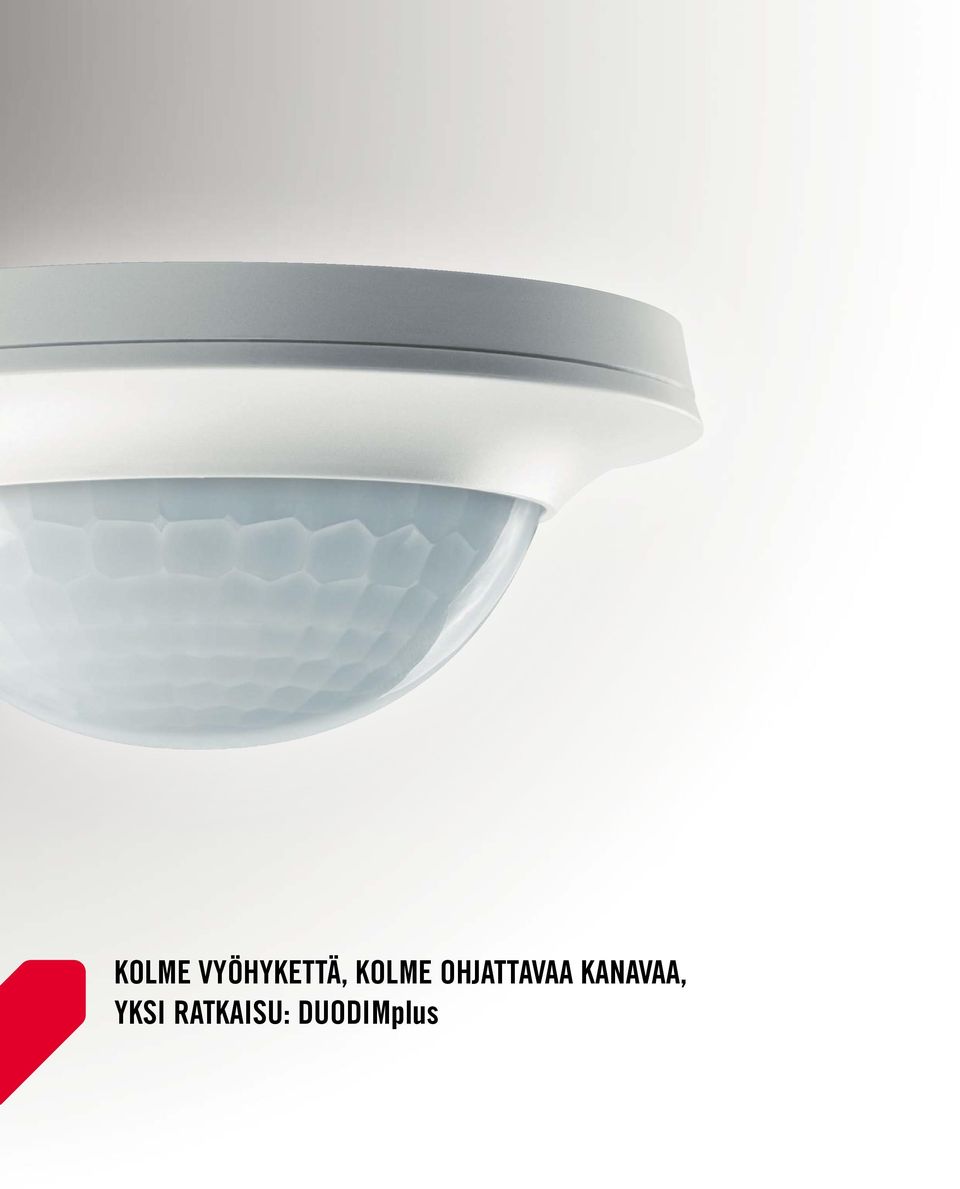

2 KOLME VYÖHYKETTÄ, KOLME OHJATTAVAA KANAVAA, YKSI RATKAISU: DUODIMplus

3 ENERGIATEHOKKUUS A + ESYLUXIN DUODIMplus YHDISTÄÄ LÄSNÄOLOILMAISIMEN, VALOANTURIN JA HIMMENTI - MEN YHTEEN TUOTTEESEEN JA HUOLEHTII TASAISESTA KIRK KAUSTASOSTA KAHDELLA TOISISTAAN RIIPPUMATTOMALLA VYÖHYKKEELLÄ. SIINÄ EI KUITENKAAN OLE VIELÄ KAIKKI: KOLMAS KYTKENTÄKONTAKTI ON KÄY TETTÄ - VISSÄ YLIMÄÄRÄISEN VALONLÄHTEEN TAI LÄMMITYS-, JÄÄHDYTYS- JA ILMASTOIN- TITOIMINTOJEN (HVAC) OHJAUKSEEN. KOLMANNEN KYTKENTÄRELEEN ANSIOSTA DUODIMplus-ILMAISIN YLITTÄÄ JOPA EUROOPPALAISEN NORMIN EN A-ENERGIA- TEHOKKUUSLUOKALLE ASETTAMAT VAATIMUKSET, JOISSA VAADITAAN AINOASTAAN LÄSNÄOLOILMAISIMELLA SUORITETTAVAA VAKIOVALONSÄÄTÖÄ. KÄYTÄNNÖSSÄ TÄMÄ TARKOITTAA SEURAAVAA: DUODIMplus-ILMAISIMELLA SÄÄSTETÄÄN PAITSI N. 70 % VALAISTUKSEN TAVANOMAISISTA SÄHKÖKUSTANNUKSISTA (PÄIVÄNVALO- OSUUDESTA RIIPPUEN) MYÖS LISÄKSI JOPA 10 % LÄMMITYS-, JÄÄHDYTYS- JA ILMAS- TOINTIKUSTANNUKSISSA. TÄLLAINEN TEHO ANSAITSEE ARVOSANAN A +! Erittäin energiatehokkaat rakennusautomaatiojärjestelmät A ja tekninen rakennushallinta Edelleen kehitetyt rakennusautomaatiojärjestelmät ja B tekninen rakennushallinta C Vakiorakennusautomaatiojärjestelmät D Ei-energiatehokkaat rakennusautomaatiojärjestelmät Rakennusautomaatiojärjestelmien neljä tehokkuusluokkaa standardin EN mukaisesti. Lisätietoja tästä tuotteesta löytyy tuotevideoltamme. SISÄLTÖ Sivu DUODIM-periaate 4-5 Käyttöesimerkkejä: luokkahuone, konferenssitila 6 Etusi yhdellä silmäyksellä 7-8 Käyttöesimerkkejä: vastaanotto, aula 9 Tuotetiedot 10 Tekniset tiedot 11 SISÄLTÖ 3

4 DUODIM-PERIAATE! DUODIM-PERIAATE TARKOITTAA LISÄTOIMINNALLISUUTTA: YHDEN TILAN KAHTA VALAISTUSVYÖHYKETTÄ VOIDAAN OHJATA ERIKSEEN PÄIVÄNVALOSTA RIIPPUEN. IHANTEELLISEN ENERGIANSÄÄSTÖN SAAVUTTAMISEKSI PÄIVÄNVALO-OSUUS OHJAA KEINOVALAISTUSTA HIMMENTÄEN VALONTASOA TASAISESTI. LISÄKSI KOLMANNEN KYTKENTÄKONTAKTIN KAUTTA VOIDAAN OHJATA YLIMÄÄRÄISTÄ VALAISINRIVIÄ TAI VAIHTOEHTOISESTI LÄMMITYS-, TUULETUS- TAI ILMASTOINTILAITETTA LÄSNÄOLOSTA RIIPPUEN. NÄIN DUODIM-PERIAATTEESTA TULEE ESYLUXIN DUODIMplus-PERIAATE. 4 DUODIM-PERIAATE

5 DUODIMplus TARKOITTAA MYÖS SEURAAVAA: AJATTELE HUOMISTA JO TÄNÄÄN. ERITYI - SESTI JULKISTEN RAKENNUSTEN SUUNNITTELUSSA ON OTETTAVA HUOMIOON YHÄ TARKEMMAT OHJEISTUKSET. NE ASETTAVAT ENERGIATEHOKKAALLE RAKEN- NUSTEKNIIKALLE YHÄ KORKEAMPIA VAATIMUKSIA. ESYLUXIN DUODIMplus YLITTÄÄ VAADITUN STANDARDIN JA INVESTOINTISI VASTAA JO TÄNÄÄN TULEVIA MÄÄRÄYKSIÄ. NÄIN VOIT KATSOA TULEVAISUUTEEN TURVALLISIN SILMIN. DUODIM-PERIAATE 5

6 ETUSI YHDELLÄ SILMÄYKSELLÄ: DUODIMplus SOVELTUU KOLMEN KYTKEN- TÄKONTAKTIN ANSIOSTA KAIKKIIN TILOI- HIN, JOISSA ON HIMMENNETTÄVÄ JA 3 KYTKETTÄVÄ ERI VALOVYÖHYKKEITÄ KUTEN ESIMERKIKSI LUOKKAHUONEET, KONFERENSSITILAT TAI TOIMISTOT, MUTTA MYÖS JULKISTEN RAKENNUSTEN TAI HOTELLIEN SISÄÄNTULOALUEET. 1 2 KUORMITUKSETTOMAN KOLMANNEN KYT- KENTÄKONTAKTIN AVULLA ON LISÄKSI LÄMMITYKSEN, JÄÄHDYTYKSEN JA ILMAS- TOINNIN OHJAUS TAI LIITTÄMINEN RAKEN- NUKSEN OHJAUSTEKNIIKKAAN MAHDOL- LISTA. KOSKA KAIKKI KOLME KONTAKTIA ON VARUSTETTU 16 A:N KORKEATEHORELEELLÄ (WOLFRAMI-ALKUKONTAKTILLA), VOIDAAN DUODIMplussalla KYTKEÄ KAPASITIIVISIA KUORMITUKSIA KUTEN ESIMERKIKSI ELEKTRONISIA KYTKENTÄLAITTEITA, RIN- NAKKAISKOMPENSOITUJA LOISTELAMPPU- JA, KOMPAKTEJA LOISTELAMPPUJA TAI ENERGIANSÄÄSTÖLAMPPUJA. 7 ETUSI YHDELLÄ SILMÄYKSELLÄ

7 ALHAISET KÄYTTÖKUSTANNUKSET: jopa 70 %:n energiansäästö valaistuksessa (päivänvalo-osuudesta riippuen), lisäksi mahdollista jopa 10 % HVAC-tekniikassa n. 0,3 W:n optimoitu virrankulutus SIMPLICITY: heti käyttövalmis tehdasohjelman ansiosta (Plug&Play) 2 mahdollista asennustapaa (pinta- ja uppoasennus) uppoasennusversion toimitukseen sisältyy onttoseinärasia avara johdotustila uppoasennuksessa käyttöönotto ja ohjaus helposti kaukosäädöllä tai X-REMOTE:lla suojattu ilkivallalta DIP-kytkimen ansiosta DIP-kytkin loistelamppujen 100 tunnin sisäänajoajan takaamiseksi MUKAVUUTTA: valo-ohjaus tasaiselle kirkkaustasolle läsnäolosta ja päivänvalosta riippuen ohjelmoitavien parametrien väliaikainen yliohjaaminen mahdollista koska tahansa kaukosäätimellä 3 painiketuloa jopa kolmen valaistusvyöhykkeen manuaaliseen ohjaukseen lämmityksen, jäähdytyksen ja ilmastoinnin läsnäolosta riippuvainen ohjaus ETUSI YHDELLÄ SILMÄYKSELLÄ 8

8 LUOKKAHUONE valaisinriviä himmennettävissä (ikkunan ja käytävän puoli) molempien valaistusvyöhykkeiden säätely tasaiselle kirkkaustasolle päivänvalosta ja läsnäolosta riippuen automaattinen, läsnäolosta riippuva tauluvalaistus ylimääräisen kytkentäkontaktin avulla, kytkettävissä päälle tai pois päältä koska tahansa manuaalisesti painikkeella DIP-kytkin suojaamassa ilkivallalta Työskentelyalue Kulkualue / poikittain ilmaisimeen nähden 1 Valaistus ikkunan puoli 2 Valaistus käytävän puoli 3 Tauluvalaistus KONFERENSSITILA valaisinriviä himmennettävissä (ikkunan ja sisäalue) molempien valaistusvyöhykkeiden säätely tasaiselle kirkkaustasolle päivänvalosta ja läsnäolosta riippuen väliaikainen ohjelmoitujen parametrien yliohjaaminen kaukosäädöllä tai X-REMOTE:lla* (esim. himmennys esittelyn aikana) projektorin virransyötön automaattinen, läsnäolosta riippuvainen päällekytkentä ylimääräisen HVAC-kytkentäkontaktin kautta Työskentelyalue Kulkualue / poikittain ilmaisimeen nähden 1 Valaistus ikkunan puoli 2 Valaistus käytävän puoli 3 Esittelyvalaistus *koostuu iphone-adapterista ja sovelluksesta 6 KÄYTTÖESIMERKKEJÄ

9 VASTAANOTTO Työskentelyalue Kulkualue / poikittain ilmaisimeen nähden 1 Valaistus ikkunan puoli 2 Vastaanoton valaistus 3 Valaistus käytävän puoli 2 riippumatonta valaistusvyöhykettä (hotellin sisääntulo, vastaanoton päällä oleva valo) ja läsnäolosta riippuvainen täysi valaistus seinän puolella suunnistusvalo vastaanotolle ja tuloalueella (10-40 % maksimaalisesta valovoimakkuudesta) lisää turvallisuutta suunnistusvalon avulla automaattinen nosto täyteen valovoimakkuuteen, henkilöitä hotellin sisääntulon tai vastaanoton alueella havaittaessa AULA Työskentelyalue Kulkualue / poikittain ilmaisimeen nähden 1 Valaistus ikkunan puoli 2 Valaistus käytävän puoli 2 riippumatonta valaistusaluetta vakaalla valaistusvoimakkuudella esim. 30 % maksimaalisesta valonvoimakkuudesta suunnistusvalona liittäminen rakennuksen ohjaustekniikkaan kuormituksettoman HVAC-kontaktin kautta 3 HVAC-kanava KÄYTTÖESIMERKKEJÄ 9
