1 JORDAHL-KIINNITYSKISKOESITE KÄYTTÖOHJEEN TUEKSI: KÄYTTÖSELOSTE BY 237

2 2/10 JORDAHL-KIINNITYSKISKOESITE Tämän esitteen tarkoitus on antaa suunnittelijoille ja urakoitsijoille ideoita ja esimerkkejä kiinnityskiskojen käyttömahdollisuuksista ja toimia suunnittelun apuvälineenä (kts. sivun 3 pikamitoitustaulukko ). Betonielementtien liitokset: Vaihtoehtoisia betonielementtiliitoksissa käytettävien teräsosien kiinnitystapoja: 1) hitsaus työmaalla ja paikkamaalaus => riskirakenne? (hitsauksen ja maalauksen onnistuminen?) 2) hitsaus työmaalla ja rst/hst => kallis (riski: hitsauksen onnistuminen?) 3) Jordahl-kiinnityskiskot, kuumas. teräs => ei riskejä korroosiosuojauksen tai hitsauksen suhteen, kiinnitys nopea ja helppo Jordahl-kiinnityskiskojen käytön edut - ei työmaahitsausta - ei paikkamaalausta työmaalla - kuumasinkitty teräs riittävä (vs rst/hst => edullinen) - helppo ja nopea asentaa - Suomenkielinen käyttöohje ja RakMk mukaiset kapasiteetit Postiosoite: Käyntiosoite: Puh. (09)

3 3/10 Jordahl-kiinnityskiskojen kapasiteetit, pikamitoitus Alla olevissa taulukoissa on annettu elementtiliitoksissa käytettäville lyhyille kiskoille yksinkertaistetut (varmalla puolella olevat) kapasiteettitaulukot. Tarkat kapasiteettiarvot ja tekniset tiedot, katso käyttöohje. Kapasiteetit riippuvat kiskon tyypistä, pituudesta, reunaja keskiöetäisyyksistä. Käyttöohjeesta löydät mm. dynaamiset kapasiteetit, kapasiteetit palotilanteessa, minimikeskiöetäisyydet ja -rakennepaksuudet, kiristysmomentit, kiskopulttien kapasiteetit jne. Suunnittelijan tulee tutustua myös käyttöohjeeseen. Taulukko mm pitkän kiskon veto- ja leikkauskapasiteetit, raudoitettu betoni K30-2 Kiskotyyppi JTA W 40/22 JTA K 40/25 JTA W 53/34 JTA K 53/34 JTA W 74/48 JTA K 72/48 Kiskotyypin pultit Materiaali Minimireunaetäisyys ar [mm] Kiskon keskeinen vetokapasiteetti F u [kn] Leikk.kapasiteetti min. reunaetäisyydellä V u [kn] JC St / A ,8 8,9 JB St / A ,8 28,1 JA St / A ,8 37,8 JXA W 29/20 JXD St ,2 9,2 JXA W 38/23 JXH St / A ,1 16,9 JZA K 41/22 JZS St / A4 75 7,0 7,0 Kiskon maksimi leikkauskapasiteetti V u [kn] ar=reunaetäisyys 11,2, kun ar>150mm 30,8, kun ar>229mm 37,8, kun ar>250mm 11,2, kun ar>140mm 30,8, kun ar>384mm 7,0, kun ar>75mm Taulukko mm pitkän kiskon veto- ja leikkauskapasiteetit, raudoitettu betoni K30-2 Kiskotyyppi JTA W 40/22 JTA K 40/25 JTA W 53/34 JTA K 53/34 JTA W 74/48 JTA K 72/48 Kiskotyypin pultit Materiaali Minimireunaetäisyys ar [mm] Kiskon keskeinen vetokapasiteetti F u [kn] Leikk.kapasiteetti min. reunaetäisyydellä V u [kn] JC St / A ,8 6,7 JB St / A ,8 17,3 JA St / A ,8 24,9 JXA W 29/20 JXD St ,2 6,9 JXA W 38/23 JXH St / A ,1 11,1 JZA K 41/22 JZS St / A4 75 7,0 6,0 Kiskon maksimi leikkauskapasiteetti V u [kn] ar=reunaetäisyys 11,2, kun ar>211mm 30,8, kun ar>417mm 37,8, kun ar>454mm 11,2, kun ar>200mm 30,8, kun ar>566mm 7,0, kun ar>98mm Postiosoite: Käyntiosoite: Puh. (09)

4 4/10 Kisko- ja pulttityypit Kuumavalssattu kisko: JTA W 40/22 JTA W 53/34 JTA W 74/48 Kylmämuokattu kisko: JTA K 40/25 JTA K 53/34 JTA K 72/48 => kiskopultit: JC M10 M16 JB M10 M20 JA M20 M30 Kuumavalssattu kisko: JXA W29/20 JXA W 38/23 => kiskopultit: JXD M10..M12 JXH M12 M16 Kylmämuokattu kisko: JZA K 41/22 => kiskopultit: JZS M12 M16 Suunnittelijan muistilista asioista jotka mm. tulee huomioida: - Kapasiteetit o kiskon kapasiteetit staattisille kuormille, veto- ja leikkauskapasiteetti o dynaamiset kapasiteetit o kapasiteetit palotilanteessa o muista että kiskon kapasiteetti riippuu kiskon pituudesta o kiskonpultin veto- ja leikkauskapasiteetti riippuvat kiskopultin materiaalista ja koosta (kts. käyttöohjeen taulukko 11), kiskon maksimikapasiteetti ei toteudu jokaisella sopivalla pulttikoolla - Kiskon sijainti ja kiinnitysalusta o reuna- ja keskiöetäisyydet o kiinnitysalustan minimipaksuus - Pintakäsittely ja materiaali o kuumasinkitty tai haponkestävä o kylmämuokattu tai kuumavalssattu Postiosoite: Käyntiosoite: Puh. (09)

5 5/10 LIITOSESIMERKKEJÄ Nauhaelementtien kiinnitykset pilariin: => nopeat kiinnitykset (ei hitsauksia), isot säätövarat, kuumasinkitty teräs riittää Yläreuna: Alareuna: Pystykuormat menevät konsolille, elementin vaakasuuntainen kiinnitys kiskoilla. Postiosoite: Käyntiosoite: Puh. (09)

6 6/10 Tuulipilarin kiinnitykset I-palkkiin: => nopeat kiinnitykset (ei hitsauksia), isot säätövarat, kuumasinkitty teräs riittää T-teräs sidotaan I-palkkiin joko läpipulttauksella (T-teräkseen hitsattu kierretanko) tai kiskoon kiinnitetyllä lattateräksillä jossa hahlot T-teräksen laipoille T-teräs kiinnitetään pilariin kahdella kiskolla. Postiosoite: Käyntiosoite: Puh. (09)

7 7/10 TT-laatan kiinnitys palkkiin => nopeat kiinnitykset (ei hitsauksia), isot säätövarat, kuumasinkitty teräs riittää TT-laatta kiinnitetään L-teräksillä palkkiin. TTlaatan rivan alla Neopreenilevy 8mm. L-teräksessä pitkät rei ät jotka sallivat neopreenin puristuman aiheuttaman liikkeen. Postiosoite: Käyntiosoite: Puh. (09)

8 8/10 Lasijulkisivujen kiinnitykset => nopeat kiinnitykset (ei hitsauksia), isot säätövarat, kuumasinkitty teräs riittää Postiosoite: PL KERAVA Kotipaikka:Helsinki Käyntiosoite: Martinkyläntie Talma Alv.rek. Puh. (09) Fax (09) Y-tunnus

9 9/10 Putkien ja kaapelihyllyjen kannatukset => nopeat kiinnitykset (ei hitsauksia), isot asennusvarat, kuumasinkitty teräs riittää => kiinnityspisteiden muunneltavuus, samaan kiskoon voidaan kiinnittää uudelleen eri paikkaan Postiosoite: Käyntiosoite: Puh. (09)

10 10/10 LIITTEET (dwg-muodossa semtun nettisivuilta) DET 1 DET 2 DET 3 DET 4 DET 5 DET 6 NAUHAELEMENTIN KIINNITYS PILARIIN KIINNITYSKISKOLLA NAUHAELEMENTIN KANNATUS PILARISTA (BETONIKONSOLI) TUULIPILARIN JA JÄNNEPALKIN JOUSTAVA LIITOS TUULIPILARIN JA JÄNNEPALKIN JOUSTAVA LIITOS TT-LAATAN LIITOS HI-PALKKIIN KIINITYSKISKOLLA TT-LAATAN LIITOS SUORAKAIDEPALKKIIN KIINITYSKISKOLLA Postiosoite: Käyntiosoite: Puh. (09)

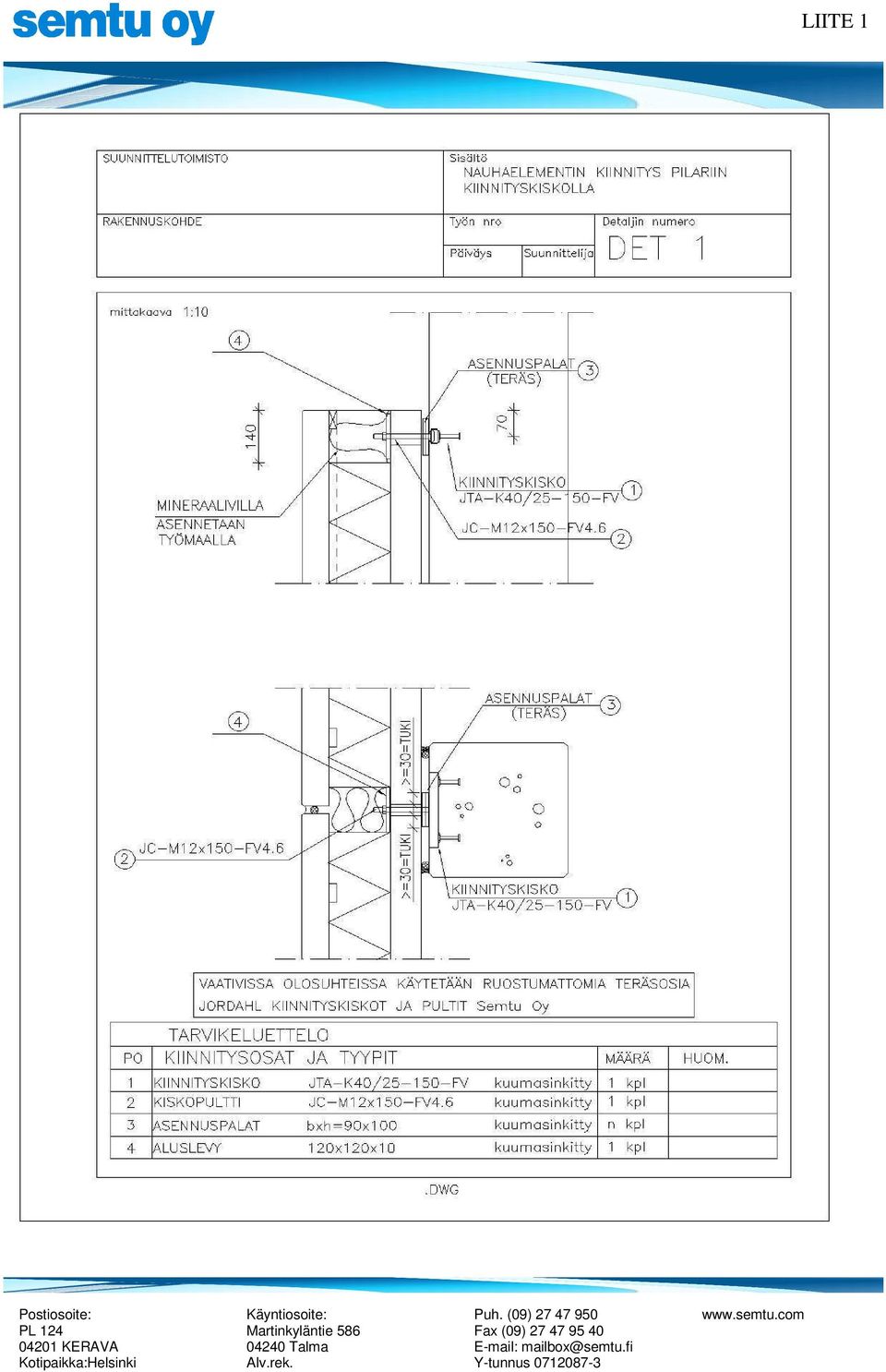

11 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 1

12 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 2

13 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 3

14 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 4

15 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 5

16 Postiosoite: Käyntiosoite: Puh. (09) /10 LIITE 6
