1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

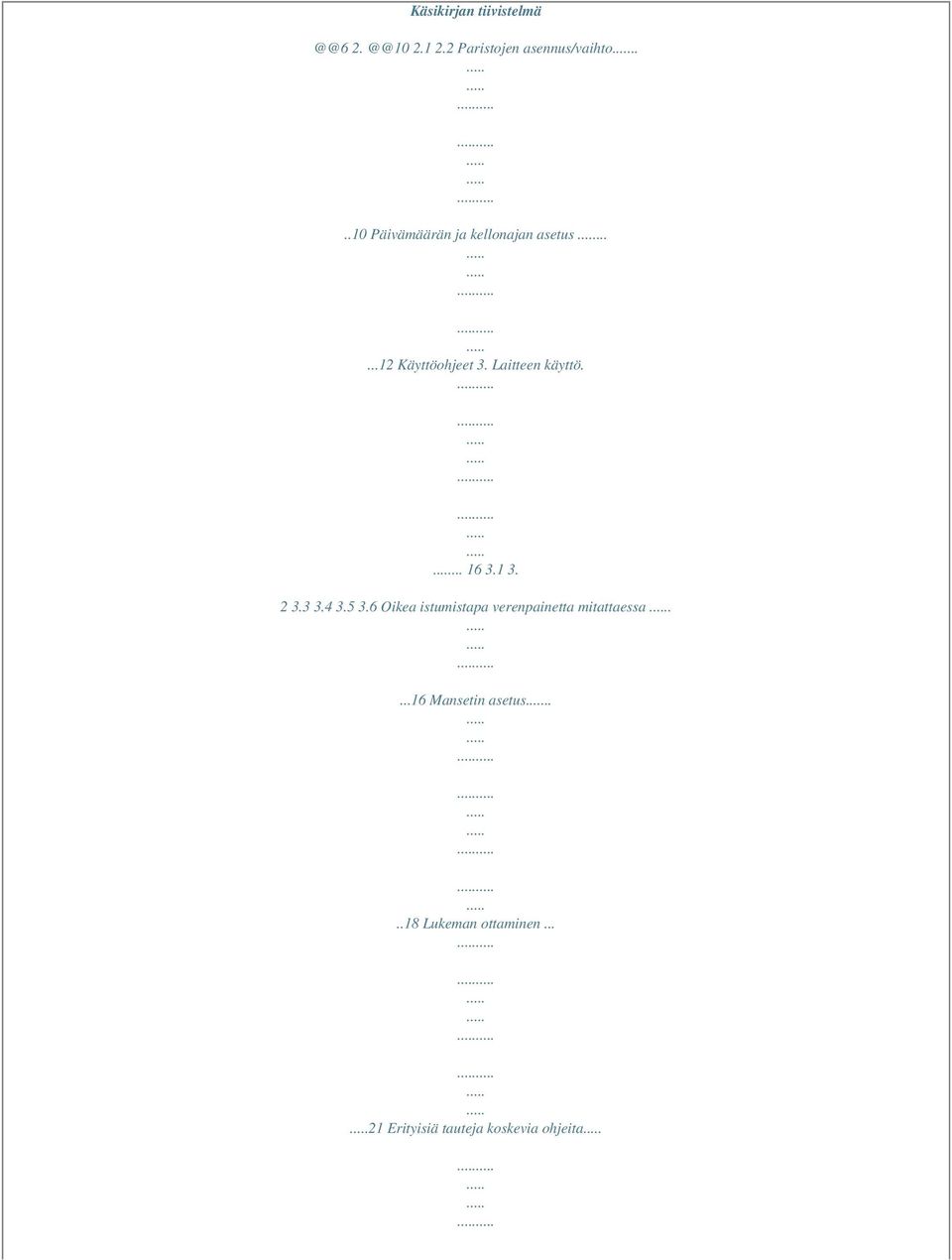

2 Käsikirjan tiivistelmä Paristojen asennus/vaihto Päivämäärän ja kellonajan asetus Käyttöohjeet 3. Laitteen käyttö Oikea istumistapa verenpainetta mitattaessa Mansetin asetus Lukeman ottaminen Erityisiä tauteja koskevia ohjeita

3 ...31 Muistitoiminnon käyttö Tietojen siirto PC-tietokoneelle Pikaopas Hoito ja ylläpito 5. Käsittelyvirheitä ja ongelmia Virhesanomat Vianetsintä.

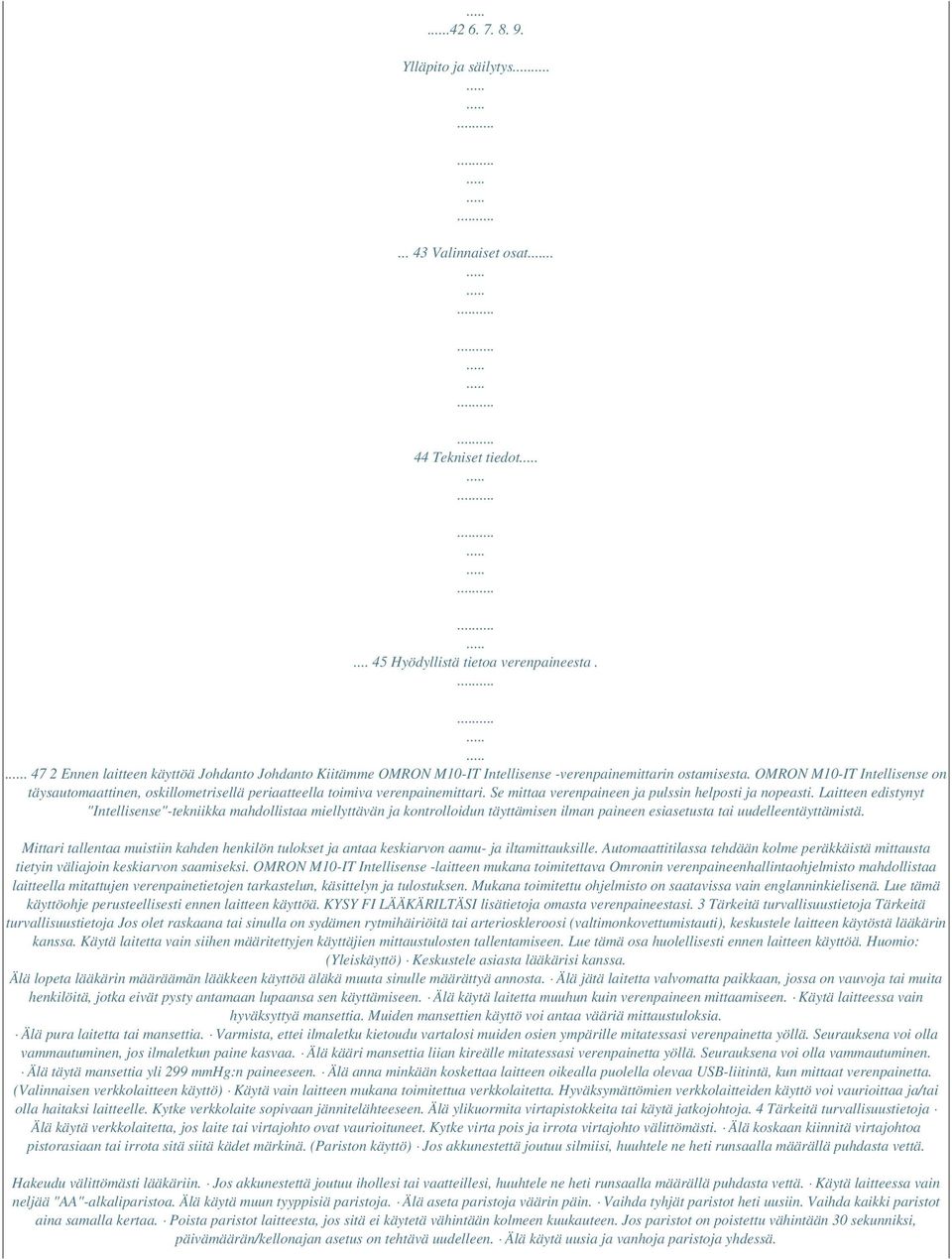

4 Ylläpito ja säilytys Valinnaiset osat.. 44 Tekniset tiedot Hyödyllistä tietoa verenpaineesta Ennen laitteen käyttöä Johdanto Johdanto Kiitämme OMRON M10-IT Intellisense -verenpainemittarin ostamisesta. OMRON M10-IT Intellisense on täysautomaattinen, oskillometrisellä periaatteella toimiva verenpainemittari. Se mittaa verenpaineen ja pulssin helposti ja nopeasti. Laitteen edistynyt "Intellisense"-tekniikka mahdollistaa miellyttävän ja kontrolloidun täyttämisen ilman paineen esiasetusta tai uudelleentäyttämistä. Mittari tallentaa muistiin kahden henkilön tulokset ja antaa keskiarvon aamu- ja iltamittauksille. Automaattitilassa tehdään kolme peräkkäistä mittausta tietyin väliajoin keskiarvon saamiseksi. OMRON M10-IT Intellisense -laitteen mukana toimitettava Omronin verenpaineenhallintaohjelmisto mahdollistaa laitteella mitattujen verenpainetietojen tarkastelun, käsittelyn ja tulostuksen. Mukana toimitettu ohjelmisto on saatavissa vain englanninkielisenä. Lue tämä käyttöohje perusteellisesti ennen laitteen käyttöä. KYSY FI LÄÄKÄRILTÄSI lisätietoja omasta verenpaineestasi. 3 Tärkeitä turvallisuustietoja Tärkeitä turvallisuustietoja Jos olet raskaana tai sinulla on sydämen rytmihäiriöitä tai arterioskleroosi (valtimonkovettumistauti), keskustele laitteen käytöstä lääkärin kanssa. Käytä laitetta vain siihen määritettyjen käyttäjien mittaustulosten tallentamiseen. Lue tämä osa huolellisesti ennen laitteen käyttöä. Huomio: (Yleiskäyttö) Keskustele asiasta lääkärisi kanssa. Älä lopeta lääkärin määräämän lääkkeen käyttöä äläkä muuta sinulle määrättyä annosta. Älä jätä laitetta valvomatta paikkaan, jossa on vauvoja tai muita henkilöitä, jotka eivät pysty antamaan lupaansa sen käyttämiseen. Älä käytä laitetta muuhun kuin verenpaineen mittaamiseen. Käytä laitteessa vain hyväksyttyä mansettia. Muiden mansettien käyttö voi antaa vääriä mittaustuloksia. Älä pura laitetta tai mansettia. Varmista, ettei ilmaletku kietoudu vartalosi muiden osien ympärille mitatessasi verenpainetta yöllä. Seurauksena voi olla vammautuminen, jos ilmaletkun paine kasvaa. Älä kääri mansettia liian kireälle mitatessasi verenpainetta yöllä. Seurauksena voi olla vammautuminen. Älä täytä mansettia yli 299 mmhg:n paineeseen. Älä anna minkään koskettaa laitteen oikealla puolella olevaa USB-liitintä, kun mittaat verenpainetta. (Valinnaisen verkkolaitteen käyttö) Käytä vain laitteen mukana toimitettua verkkolaitetta. Hyväksymättömien verkkolaitteiden käyttö voi vaurioittaa ja/tai olla haitaksi laitteelle. Kytke verkkolaite sopivaan jännitelähteeseen. Älä ylikuormita virtapistokkeita tai käytä jatkojohtoja. 4 Tärkeitä turvallisuustietoja Älä käytä verkkolaitetta, jos laite tai virtajohto ovat vaurioituneet. Kytke virta pois ja irrota virtajohto välittömästi. Älä koskaan kiinnitä virtajohtoa pistorasiaan tai irrota sitä siitä kädet märkinä. (Pariston käyttö) Jos akkunestettä joutuu silmiisi, huuhtele ne heti runsaalla määrällä puhdasta vettä. Hakeudu välittömästi lääkäriin. Jos akkunestettä joutuu ihollesi tai vaatteillesi, huuhtele ne heti runsaalla määrällä puhdasta vettä. Käytä laitteessa vain neljää "AA"-alkaliparistoa. Älä käytä muun tyyppisiä paristoja. Älä aseta paristoja väärin päin. Vaihda tyhjät paristot heti uusiin. Vaihda kaikki paristot aina samalla kertaa. Poista paristot laitteesta, jos sitä ei käytetä vähintään kolmeen kuukauteen. Jos paristot on poistettu vähintään 30 sekunniksi, päivämäärän/kellonajan asetus on tehtävä uudelleen. Älä käytä uusia ja vanhoja paristoja yhdessä.

5 Lue teknisten tietojen kohta "Tärkeitä tietoja sähkömagneettisesta yhteensopivuudesta (EMC)" ja noudata sitä. Yleiset turvavarotoimet FI Älä taivuta mansettia väkisin äläkä taivuta ilmaletkua liikaa. Kun irrotat ilmaletkun, vedä pääyksikössä olevasta letkun liittimestä, ei letkusta. Älä kohdista kovia iskuja tai tärinää pääyksikköön ja mansettiin äläkä pudota niitä. Älä täytä mansettia, ennen kuin se on kääritty olkavarren ympärille. Älä pese mansettia tai upota sitä veteen. Älä tee mittauksia kylvyn, alkoholin nauttimisen, tupakoinnin, liikunnan tai ruokailun jälkeen. Lue teknisten tietojen kohta "Tuotteen oikea hävittäminen" ja noudata sitä, kun hävität laitetta tai sen käytettyjä osia tai lisävarusteita Laitteen osat 1. Laitteen osat Pääyksikkö A H G F B E C D I J A. Näyttö H. Paristolokero B. SET (asetus) -painike I. Ilmaliitäntä C. Aamun/illan keskiarvo ( / J. Verkkolaitteen liitäntä (verkko) -painikkeet laitteelle) D. MEMORY (muisti) -painike E. USB-liitin (USB 1.1 -yhteensopiva) F. O/I START -painike G. Käyttäjätunnuksen valintakytkin (A & B) 6 1. Laitteen osat Mansetti K L M K. Mansetti (Mansetti: olkavarren ympärys 2242 cm) L. Ilmaletkun liitin M. Ilmaletku FI 7 1. Laitteen osat Näyttö N O P R T Q S U V W Y AA AC X Z AB AD N.

6 Systolinen verenpaine O. Diastolinen verenpaine P. Sydänrytmin symboli 1. (Vilkkuu mittauksen aikana) 2. (Jos vilkunta jatkuu mittauksen päätyttyä, verenpaine on suositeltavan alueen ulkopuolella) Q. Liikkumisen symboli (Näkyy, jos liikutat vartaloasi mittauksen aikana.) R. Epäsäännöllisen sydänrytmin symboli S. Tyhjennyssymboli T. Automaattitilan symboli (Näkyy, kun automaattitila asetetaan.) U. Paristojen tyhjenemisen symboli V. Käyttäjätunnuksen symboli (A tai B) (Joko A tai B sen mukaan, kumman käyttäjä on valinnut mittausta tai muistiintallennusta varten. ) W. Pulssinäyttö X. Varhaisaamuhypertension symboli (Näkyy, jos aamun keskiarvolukema yhden viikon ajalta on yli 135 systoliselle paineelle ja/tai 85 diastoliselle paineelle.) Y. Aamun keskiarvon symboli (Näkyy, kun aamun keskiarvoja tarkastellaan muistitoiminnolla.) Z. Illan keskiarvon symboli (Näkyy, kun illan keskiarvoja tarkastellaan muistitoiminnolla.) AA.Keskiarvolukeman symboli (Näkyy, kun tarkastellaan kolmen viimeisen mittauksen lukemaa) AB.Muistisymboli (Näkyy, kun tarkastellaan muistiin tallennettuja lukemia) AC. Viikkonäyttö AD.Päivämäärän/kellonajan näyttö 8 1. Laitteen osat Pakkauksen sisältö AE AF AG AE.Pehmeä säilytyskotelo AF. Neljä AA-alkaliparistoa (LR6) AG.USB-kaapeli AH.CD-ROM (verenpaineenhallintaohjelmisto) AH Käyttöohje Takuukortti Verenpainekortti Verenpainemittari Asennusohje (verenpaineenhallintaohjelmistolle) FI 9 2. Valmistelu 2. Valmistelu 2.1 Paristojen asennus/vaihto 1. Käännä pääyksikkö ylösalaisin. 2. Työnnä paristolokeron kantta nuolen osoittamaan suuntaan ja paina samalla kannen uritettua aluetta. 3. Asenna tai vaihda neljä "AA"- paristoa siten, että plus- (+) ja miinus () -navat vastaavat paristolokerossa näkyviä merkintöjä. 4. Aseta paristolokeron kansi takaisin paikalleen. Työnnä paristolokeron kantta kuvan osoittamalla tavalla, kunnes se napsahtaa paikalleen. Huomaa: Mittauslukemia tallennetaan muistiin senkin jälkeen, kun paristot vaihdetaan Valmistelu Paristojen kesto ja vaihto Jos näytössä näkyy pariston tyhjenemisen symboli ( ), vaihda kaikki paristot samalla kertaa. - Kun pariston tyhjenemisen symboli ( ) alkaa vilkkua, laitetta voidaan vielä käyttää jonkin aikaa. Vaihda kuitenkin paristot uusiin hyvissä ajoin. - Jos symboli ( ) jää palamaan, paristot ovat tyhjät. Vaihda paristot uusiin heti. Kytke laitteen virta pois päältä ennen paristojen vaihtamista. Poista paristot mittarista, jos sitä ei käytetä vähintään kolmeen kuukauteen. Jos paristot on poistettu vähintään 30 sekunniksi, päivämäärän/kellonajan asetus on tehtävä uudelleen. Katso lisätietoja luvusta 2.2. Käytetyt paristot on hävitettävä maan säädösten mukaisesti. Neljä uutta "AA"-alkaliparistoa kestää noin 1400 mittauksen ajan, kun laitteella tehdään kuusi mittausta päivässä. FI Koska laitteen mukana toimitetut paristot on tarkoitettu vain mittauskäyttöön, ne eivät ehkä kestä koko 1400 mittauksen ajan Valmistelu 2.2 Päivämäärän ja kellonajan asetus Verenpainemittari tallentaa muistiin automaattisesti enintään 84 mittauslukemaa sekä päivämäärän ja kellonajan. Kun haluat käyttää muisti- ja keskiarvotoimintoja: Aseta mittariin oikea päivämäärä ja kellonaika ennen ensimmäistä mittausta. Jos paristot on poistettu vähintään 30 sekunniksi, päivämäärän/kellonajan asetus on tehtävä uudelleen. 1. Kun O/I START -painiketta painetaan mhintään 30 minuuttiin ennen mittauksen ottamista. Älä liiku tai puhu mittauksen aikana. Oikea asento Riisu yltäsi paksut vaatteet, kuten villapuserot, ja poista tiukka vaatetus olkavarren ympäriltä. Älä aseta mansettia paksujen vaatteiden päälle äläkä kääri hihaasi ylös, jos se jää liian kireälle. Istu paikallasi selkä suorana. Aseta käsivarsi pöydälle, jotta mansetti on sydämesi tasolla. Tuolin ja pöydän välisen etäisyyden tulee olla 2530 cm Laitteen käyttö Huomautuksia: Oikea asento mittauksen aikana on tärkeää tarkkojen tulosten saamiselle. Yritä myös mitata verenpaineesi samaan aikaan joka päivä. (Noin tunnin kuluttua heräämisestä on suositeltava. ) Väärä asento Selkä kaarella (eteenpäin nojattaessa) Istuminen jalat ristissä Istuminen sohvalla tai matalan pöydän ääressä, jolloin joudut nojaamaan eteenpäin Tällaiset tilanteet saattavat aiheuttaa liian korkeita verenpainearvoja jännittyneen asennon tai sydäntä matalammalla olevan mansetin tähden. Jos mansetti on sydäntäsi matalammalla, säädä käsivartesi korkeutta esim. tyynyillä. FI Laitteen käyttö 3.2 Mansetin asetus Voit kääriä mansetin joko oikeaan tai vasempaan olkavarteen. Poista tiukka vaatetus olkavarren ympäriltä. Älä aseta mansettia paksujen vaatteiden päälle äläkä kääri hihaasi ylös, jos se jää liian kireälle. 1. Työnnä ilmaletkun liitin ilmaliitäntään (laitteen vasemmalle puolelle). Ilmaliitäntä Ilmaletkun liitin Mansetin on oltava täysin tyhjennetty, kun se liitetään ilmaliitäntään. 2. Istu tuolilla jalat tasaisesti lattiaa vasten ja aseta käsivartesi pöydälle siten, että mansetti on sydämesi tasolla Laitteen käyttö 3. Tartu mansetin otekohtaan lujalla otteella. Otekohta Tarrakiinnitin 4. Käännä kämmen ylöspäin. 5. Aseta mansetti olkavarteesi siten, että sininen kaistale on keskellä olkavarren sisäpuolta ja osoittaa alaspäin. Ilmaletkun tulee kulkea alas kyynärtaipeen sisäpuolelta ja olla suorassa linjassa keskisormesi kanssa. Mansetin alareunan tulee olla noin 12 cm kyynärtaipeen yläpuolella. Alareuna 12 cm Sininen kaistale FI Ilmaletku 19 3.

7 Laitteen käyttö 6. Kun mansetti on oikeassa koh- dassa, sulje tarrakiinnitin LUJASTI. Huomautuksia: Varmista, että mansetti on tiiviisti olkavarren ympärillä. Mansetin tulee koskettaa ihoasi tiiviisti. Sinun on kuitenkin voitava työntää etusormesi helposti mansetin ja olkavarren väliin, jotta voit vetää mansetin paikalleen ja pois. Varmista, ettei ilmaletku ole vääntynyt. Mittaukset oikeasta olkavarresta Huomaa seuraavat seikat asettaessasi mansetin oikeaan olkavarteen. Aseta mansetti siten, että ilmaletku on kyynärvarren sivulla. Huomautuksia: Älä aseta käsivarttasi ilmaletkun päälle tai rajoita ilman virtausta muullakaan tavalla. Aseta mansetti siten, ettei sen mikään osa ole kyynärtaipeen päällä. Mansetin tulee olla 12 cm kyynärtaipeen yläpuolella. Käytettynä kaksi kertaa päivässä mansetti kestää kolme vuotta. Oikean ja vasemman olkavarren verenpaine voi erota toisistaan, ja siksi myös mittaustulokset voivat olla erilaisia. Omron suosittaa aina saman olkavarren käyttämistä mittaukseen. Jos olkavarsien mittauslukemat poikkeavat toisistaan huomattavasti, kysy lääkäriltä, kumpaa kättä kannattaa käyttää mittaukseen Laitteen käyttö 3. 3 Lukeman ottaminen Laite on suunniteltu mittaamaan ja tallentamaan mittauslukemat muistiin kahdelle eri käyttäjälle: käyttäjätunnukselle A ja käyttäjätunnukselle B. Laitteella voidaan myös tehdä yksittäisiä mittauksia muille henkilöille vierastilassa. Käyttäjätunnuksen symbolia ei näy vierastilassa. Vierastilassa tehtyjä mittauksia ei tallenneta muistiin. Vierastilan käyttö 1. Paina O/I START -painiketta, kunnes A- ja B-käyttäjätunnuksen symbolit häviävät näytöstä. A- ja B-näyttö sammuu Paina vähintään 3 sekuntia 2. Vapauta O/I START -painike. Mansetti alkaa täyttyä automaattisesti. Huomaa: Voit pysäyttää täytön painamalla O/I START -painiketta ja vapauttamalla sen heti. Laite lakkaa täyttymästä, alkaa tyhjentyä ja kytkeytyy pois. FI 3. Täyttö pysähtyy ja mittaus alkaa. Kun mittaus on valmis, verenpaine- ja pulssilukemat näkyvät näytössä Laitteen käyttö Käyttäjätunnuksen valinta Valitse käyttäjätunnus. Käytä aina samaa käyttäjätunnusta mittausta tehdessäsi. Laite tallentaa mitatut arvot muistiin valitun käyttäjätunnuksen mukaan. Näillä mittauslukemilla lasketaan aamu- ja iltakeskiarvot. Valitse käyttäjä A tai B työntämällä käyttäjätunnuksen valintakytkin ylös tai alas. Käyttäjätunnuksen käyttö Kun valitset käyttäjätunnuksen, laite voidaan asettaa tekemään yksi mittaus yksittäistilassa tai kolme peräkkäistä mittausta automaattitilassa, kun O/I START -painiketta painetaan. Huomaa: Oletustilana on yksittäistilassa tehtävä yksi mittaus. Automaattitilassa laite tekee kolme peräkkäistä mittausta. Laite täyttää mansetin ja tekee kolme mittausta pitäen jokaisen mittauksen välillä lyhyen tauon Laitteen käyttö Yksittäistilan käyttö 1. Valitse käyttäjätunnus (A tai B). käyttäjätunnuksen symboli vilkkuu näytössä. Mansetti alkaa täyttyä automaattisesti. Kun mansetti täyttyy, laite määrittää sinulle parhaan täyttötason automaattisesti. Laite havaitsee pulssin täyttämisen aikana. Pysy täysin liikkumatta, käsi mukaan lukien, kunnes koko mittausprosessi on valmis. FI Huomaa: Voit pysäyttää täytön tai mittauksen painamalla O/I START -painiketta ja vapauttamalla sen heti. Laite lakkaa täyttymästä, alkaa tyhjentyä ja kytkeytyy pois Laitteen käyttö 4. Kun mittaus on valmis, mansetti tyhjenee täysin. Mitatut verenpaine- ja pulssiarvot näkyvät näytössä. 5. Kytke laitteen virta pois päältä painamalla O/I START -painiketta. Huomaa: Jos unohdat kytkeä mittarin virran pois päältä, se kytkeytyy pois itsestään viiden minuutin kuluttua. Huomautuksia: Diagnoosin tekeminen ja hoidon aloittaminen mittaustulosten perusteella itse on vaarallista. Noudata lääkärin antamia ohjeita. Odota 23 minuuttia, ennen kuin teet uuden verenpainemittauksen. Odottaminen antaa valtimoille tilaisuuden palautua takaisin mittausta edeltävään tilaan Laitteen käyttö Automaattitilan valinta Automaattitila voidaan valita joko käyttäjälle A tai B. 1. Varmista, että laitteen virta on katkaistu. 2. Valitse käyttäjätunnus (A tai B). 3. Paina SET-painiketta pitempään. Automaattitilan symboli ( näytössä. ) ja off (pois) -asetus näkyvät FI 4. Paina MEMORY-painiketta ( ja valitse on (päällä). ) Huomaa: Paina MEMORY-painiketta ja vaihtele välillä on (päällä) ja off (pois) Laitteen käyttö 5. Vahvista muutos painamalla SET-painiketta. Mittausten välillä kulunut aika näytetään asetus painamalla SETpainiketta. Vuoden numerot vilkkuvat näytössä. käyttö Automaattitilan käyttö 1. Valitse käyttäjätunnus (A tai B). alkaa täyttyä mittaus on valmis, mansetti tyhjenee Automaattitilassa laite toistaa mittauksen virhetapauksessa. Jos tapahtuu 3 virhettä, laite lopettaa mittausten laitteen virta pois päältä painamalla O/I START -painiketta Laitteen käyttö Tärkeää: Jos systolinen tai diastolinen verenpaineesi on vakioalueen ulkopuolella, sydämenrytmin symboli vilkkuu, kun mittaustulos näkyy näytössä. Viimeaikaisten tutkimusten perusteella seuraavia arvoja voidaan käyttää ohjeena kohonneelle verenpaineelle, kun mittaus on tehty kotona. Systolinen verenpaine Diastolinen verenpaine Yli 135 mmhg Yli 85 mmhg Näitä kriteereitä käytetään verenpaineen kotimittauksissa.

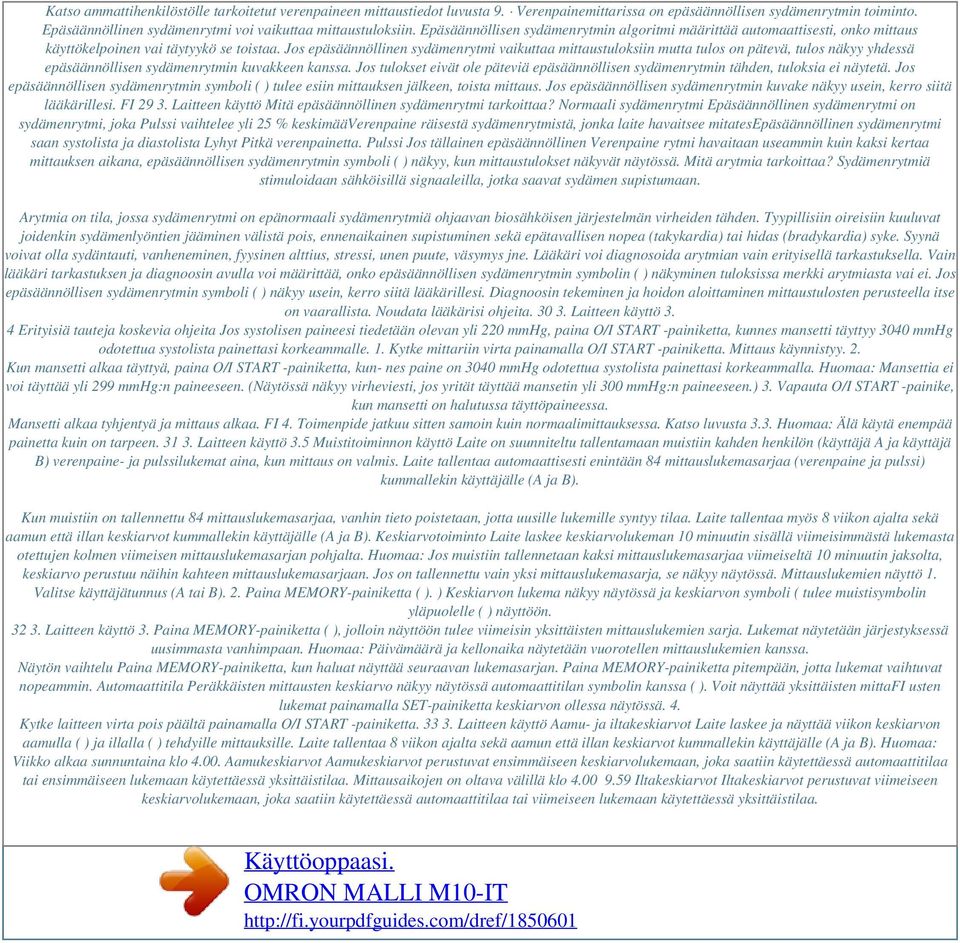

8 Katso ammattihenkilöstölle tarkoitetut verenpaineen mittaustiedot luvusta 9. Verenpainemittarissa on epäsäännöllisen sydämenrytmin toiminto. Epäsäännöllinen sydämenrytmi voi vaikuttaa mittaustuloksiin. Epäsäännöllisen sydämenrytmin algoritmi määrittää automaattisesti, onko mittaus käyttökelpoinen vai täytyykö se toistaa. Jos epäsäännöllinen sydämenrytmi vaikuttaa mittaustuloksiin mutta tulos on pätevä, tulos näkyy yhdessä epäsäännöllisen sydämenrytmin kuvakkeen kanssa. Jos tulokset eivät ole päteviä epäsäännöllisen sydämenrytmin tähden, tuloksia ei näytetä. Jos epäsäännöllisen sydämenrytmin symboli ( ) tulee esiin mittauksen jälkeen, toista mittaus. Jos epäsäännöllisen sydämenrytmin kuvake näkyy usein, kerro siitä lääkärillesi. FI Laitteen käyttö Mitä epäsäännöllinen sydämenrytmi tarkoittaa? Normaali sydämenrytmi Epäsäännöllinen sydämenrytmi on sydämenrytmi, joka Pulssi vaihtelee yli 25 % keskimääverenpaine räisestä sydämenrytmistä, jonka laite havaitsee mitatesepäsäännöllinen sydämenrytmi saan systolista ja diastolista Lyhyt Pitkä verenpainetta. Pulssi Jos tällainen epäsäännöllinen Verenpaine rytmi havaitaan useammin kuin kaksi kertaa mittauksen aikana, epäsäännöllisen sydämenrytmin symboli ( ) näkyy, kun mittaustulokset näkyvät näytössä. Mitä arytmia tarkoittaa? Sydämenrytmiä stimuloidaan sähköisillä signaaleilla, jotka saavat sydämen supistumaan. Arytmia on tila, jossa sydämenrytmi on epänormaali sydämenrytmiä ohjaavan biosähköisen järjestelmän virheiden tähden. Tyypillisiin oireisiin kuuluvat joidenkin sydämenlyöntien jääminen välistä pois, ennenaikainen supistuminen sekä epätavallisen nopea (takykardia) tai hidas (bradykardia) syke. Syynä voivat olla sydäntauti, vanheneminen, fyysinen alttius, stressi, unen puute, väsymys jne. Lääkäri voi diagnosoida arytmian vain erityisellä tarkastuksella. Vain lääkäri tarkastuksen ja diagnoosin avulla voi määrittää, onko epäsäännöllisen sydämenrytmin symbolin ( ) näkyminen tuloksissa merkki arytmiasta vai ei. Jos epäsäännöllisen sydämenrytmin symboli ( ) näkyy usein, kerro siitä lääkärillesi. Diagnoosin tekeminen ja hoidon aloittaminen mittaustulosten perusteella itse on vaarallista. Noudata lääkärisi ohjeita Laitteen käyttö 3. 4 Erityisiä tauteja koskevia ohjeita Jos systolisen paineesi tiedetään olevan yli 220 mmhg, paina O/I START -painiketta, kunnes mansetti täyttyy 3040 mmhg odotettua systolista painettasi korkeammalle. 1. Kytke mittariin virta painamalla O/I START -painiketta. Mittaus käynnistyy. 2. Kun mansetti alkaa täyttyä, paina O/I START -painiketta, kun- nes paine on 3040 mmhg odotettua systolista painettasi korkeammalla. Huomaa: Mansettia ei voi täyttää yli 299 mmhg:n paineeseen. (Näytössä näkyy virheviesti, jos yrität täyttää mansetin yli 300 mmhg:n paineeseen.) 3. Vapauta O/I START -painike, kun mansetti on halutussa täyttöpaineessa. Mansetti alkaa tyhjentyä ja mittaus alkaa. FI 4. Toimenpide jatkuu sitten samoin kuin normaalimittauksessa. Katso luvusta 3.3. Huomaa: Älä käytä enempää painetta kuin on tarpeen Laitteen käyttö 3.5 Muistitoiminnon käyttö Laite on suunniteltu tallentamaan muistiin kahden henkilön (käyttäjä A ja käyttäjä B) verenpaine- ja pulssilukemat aina, kun mittaus on valmis. Laite tallentaa automaattisesti enintään 84 mittauslukemasarjaa (verenpaine ja pulssi) kummallekin käyttäjälle (A ja B). Kun muistiin on tallennettu 84 mittauslukemasarjaa, vanhin tieto poistetaan, jotta uusille lukemille syntyy tilaa. Laite tallentaa myös 8 viikon ajalta sekä aamun että illan keskiarvot kummallekin käyttäjälle (A ja B). Keskiarvotoiminto Laite laskee keskiarvolukeman 10 minuutin sisällä viimeisimmästä lukemasta otettujen kolmen viimeisen mittauslukemasarjan pohjalta. Huomaa: Jos muistiin tallennetaan kaksi mittauslukemasarjaa viimeiseltä 10 minuutin jaksolta, keskiarvo perustuu näihin kahteen mittauslukemasarjaan. Jos on tallennettu vain yksi mittauslukemasarja, se näkyy näytössä. Mittauslukemien näyttö 1. Valitse käyttäjätunnus (A tai B). 2. Paina MEMORY-painiketta ( ). ) Keskiarvon lukema näkyy näytössä ja keskiarvon symboli ( tulee muistisymbolin yläpuolelle ( ) näyttöön Laitteen käyttö 3. Paina MEMORY-painiketta ( ), jolloin näyttöön tulee viimeisin yksittäisten mittauslukemien sarja. Lukemat näytetään järjestyksessä uusimmasta vanhimpaan. Huomaa: Päivämäärä ja kellonaika näytetään vuorotellen mittauslukemien kanssa. Näytön vaihtelu Paina MEMORY-painiketta, kun haluat näyttää seuraavan lukemasarjan. Paina MEMORY-painiketta pitempään, jotta lukemat vaihtuvat nopeammin. Automaattitila Peräkkäisten mittausten keskiarvo näkyy näytössä automaattitilan symbolin kanssa ( ). Voit näyttää yksittäisten mittafi usten lukemat painamalla SET-painiketta keskiarvon ollessa näytössä. 4. Kytke laitteen virta pois päältä painamalla O/I START -painiketta Laitteen käyttö Aamu- ja iltakeskiarvot Laite laskee ja näyttää viikon keskiarvon aamulla ( ) ja illalla ( ) tehdyille mittauksille. Laite tallentaa 8 viikon ajalta sekä aamun että illan keskiarvot kummallekin käyttäjälle (A ja B). Huomaa: Viikko alkaa sunnuntaina klo Aamukeskiarvot Aamukeskiarvot perustuvat ensimmäiseen keskiarvolukemaan, joka saatiin käytettäessä automaattitilaa tai ensimmäiseen lukemaan käytettäessä yksittäistilaa. Mittausaikojen on oltava välillä klo Iltakeskiarvot Iltakeskiarvot perustuvat viimeiseen keskiarvolukemaan, joka saatiin käytettäessä automaattitilaa tai viimeiseen lukemaan käytettäessä yksittäistilaa.

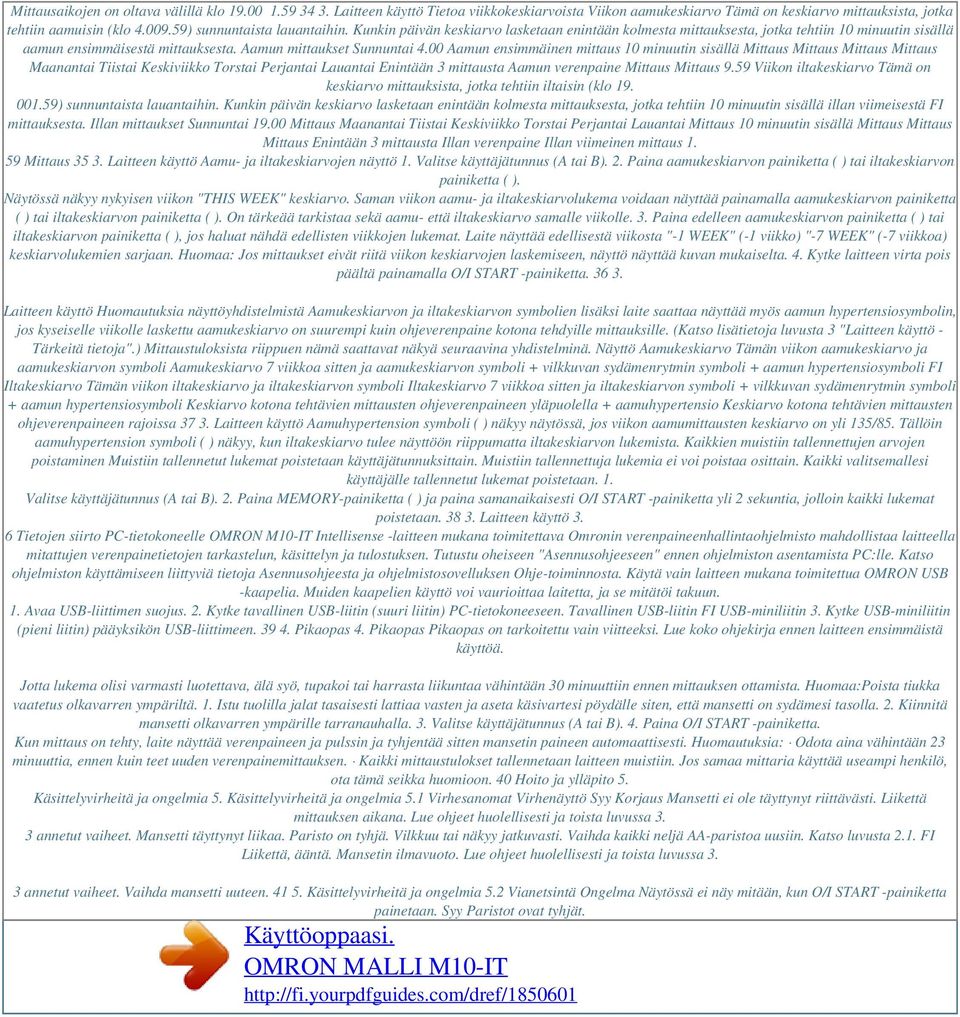

9 Mittausaikojen on oltava välillä klo Laitteen käyttö Tietoa viikkokeskiarvoista Viikon aamukeskiarvo Tämä on keskiarvo mittauksista, jotka tehtiin aamuisin (klo ) sunnuntaista lauantaihin. Kunkin päivän keskiarvo lasketaan enintään kolmesta mittauksesta, jotka tehtiin 10 minuutin sisällä aamun ensimmäisestä mittauksesta. Aamun mittaukset Sunnuntai 4.00 Aamun ensimmäinen mittaus 10 minuutin sisällä Mittaus Mittaus Mittaus Mittaus Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Enintään 3 mittausta Aamun verenpaine Mittaus Mittaus 9.59 Viikon iltakeskiarvo Tämä on keskiarvo mittauksista, jotka tehtiin iltaisin (klo ) sunnuntaista lauantaihin. Kunkin päivän keskiarvo lasketaan enintään kolmesta mittauksesta, jotka tehtiin 10 minuutin sisällä illan viimeisestä FI mittauksesta. Illan mittaukset Sunnuntai Mittaus Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Mittaus 10 minuutin sisällä Mittaus Mittaus Mittaus Enintään 3 mittausta Illan verenpaine Illan viimeinen mittaus Mittaus Laitteen käyttö Aamu- ja iltakeskiarvojen näyttö 1. Valitse käyttäjätunnus (A tai B). 2. Paina aamukeskiarvon painiketta ( ) tai iltakeskiarvon painiketta ( ). Näytössä näkyy nykyisen viikon "THIS WEEK" keskiarvo. Saman viikon aamu- ja iltakeskiarvolukema voidaan näyttää painamalla aamukeskiarvon painiketta ( ) tai iltakeskiarvon painiketta ( ). On tärkeää tarkistaa sekä aamu- että iltakeskiarvo samalle viikolle. 3. Paina edelleen aamukeskiarvon painiketta ( ) tai iltakeskiarvon painiketta ( ), jos haluat nähdä edellisten viikkojen lukemat. Laite näyttää edellisestä viikosta "-1 WEEK" (-1 viikko) "-7 WEEK" (-7 viikkoa) keskiarvolukemien sarjaan. Huomaa: Jos mittaukset eivät riitä viikon keskiarvojen laskemiseen, näyttö näyttää kuvan mukaiselta. 4. Kytke laitteen virta pois päältä painamalla O/I START -painiketta Laitteen käyttö Huomautuksia näyttöyhdistelmistä Aamukeskiarvon ja iltakeskiarvon symbolien lisäksi laite saattaa näyttää myös aamun hypertensiosymbolin, jos kyseiselle viikolle laskettu aamukeskiarvo on suurempi kuin ohjeverenpaine kotona tehdyille mittauksille. (Katso lisätietoja luvusta 3 "Laitteen käyttö - Tärkeitä tietoja".) Mittaustuloksista riippuen nämä saattavat näkyä seuraavina yhdistelminä. Näyttö Aamukeskiarvo Tämän viikon aamukeskiarvo ja aamukeskiarvon symboli Aamukeskiarvo 7 viikkoa sitten ja aamukeskiarvon symboli + vilkkuvan sydämenrytmin symboli + aamun hypertensiosymboli FI Iltakeskiarvo Tämän viikon iltakeskiarvo ja iltakeskiarvon symboli Iltakeskiarvo 7 viikkoa sitten ja iltakeskiarvon symboli + vilkkuvan sydämenrytmin symboli + aamun hypertensiosymboli Keskiarvo kotona tehtävien mittausten ohjeverenpaineen yläpuolella + aamuhypertensio Keskiarvo kotona tehtävien mittausten ohjeverenpaineen rajoissa Laitteen käyttö Aamuhypertension symboli ( ) näkyy näytössä, jos viikon aamumittausten keskiarvo on yli 135/85. Tällöin aamuhypertension symboli ( ) näkyy, kun iltakeskiarvo tulee näyttöön riippumatta iltakeskiarvon lukemista. Kaikkien muistiin tallennettujen arvojen poistaminen Muistiin tallennetut lukemat poistetaan käyttäjätunnuksittain. Muistiin tallennettuja lukemia ei voi poistaa osittain. Kaikki valitsemallesi käyttäjälle tallennetut lukemat poistetaan. 1. Valitse käyttäjätunnus (A tai B). 2. Paina MEMORY-painiketta ( ) ja paina samanaikaisesti O/I START -painiketta yli 2 sekuntia, jolloin kaikki lukemat poistetaan Laitteen käyttö 3. 6 Tietojen siirto PC-tietokoneelle OMRON M10-IT Intellisense -laitteen mukana toimitettava Omronin verenpaineenhallintaohjelmisto mahdollistaa laitteella mitattujen verenpainetietojen tarkastelun, käsittelyn ja tulostuksen. Tutustu oheiseen "Asennusohjeeseen" ennen ohjelmiston asentamista PC:lle. Katso ohjelmiston käyttämiseen liittyviä tietoja Asennusohjeesta ja ohjelmistosovelluksen Ohje-toiminnosta. Käytä vain laitteen mukana toimitettua OMRON USB -kaapelia. Muiden kaapelien käyttö voi vaurioittaa laitetta, ja se mitätöi takuun. 1. Avaa USB-liittimen suojus. 2. Kytke tavallinen USB-liitin (suuri liitin) PC-tietokoneeseen. Tavallinen USB-liitin FI USB-miniliitin 3. Kytke USB-miniliitin (pieni liitin) pääyksikön USB-liittimeen Pikaopas 4. Pikaopas Pikaopas on tarkoitettu vain viitteeksi. Lue koko ohjekirja ennen laitteen ensimmäistä käyttöä. Jotta lukema olisi varmasti luotettava, älä syö, tupakoi tai harrasta liikuntaa vähintään 30 minuuttiin ennen mittauksen ottamista. Huomaa:Poista tiukka vaatetus olkavarren ympäriltä. 1. Istu tuolilla jalat tasaisesti lattiaa vasten ja aseta käsivartesi pöydälle siten, että mansetti on sydämesi tasolla. 2. Kiinnitä mansetti olkavarren ympärille tarranauhalla. 3. Valitse käyttäjätunnus (A tai B). 4. Paina O/I START -painiketta. Kun mittaus on tehty, laite näyttää verenpaineen ja pulssin ja tyhjentää sitten mansetin paineen automaattisesti. Huomautuksia: Odota aina vähintään 23 minuuttia, ennen kuin teet uuden verenpainemittauksen. Kaikki mittaustulokset tallennetaan laitteen muistiin. Jos samaa mittaria käyttää useampi henkilö, ota tämä seikka huomioon. 40 Hoito ja ylläpito 5. Käsittelyvirheitä ja ongelmia 5. Käsittelyvirheitä ja ongelmia 5.1 Virhesanomat Virhenäyttö Syy Korjaus Mansetti ei ole täyttynyt riittävästi. Liikettä mittauksen aikana. Lue ohjeet huolellisesti ja toista luvussa 3. 3 annetut vaiheet. Mansetti täyttynyt liikaa. Paristo on tyhjä. Vilkkuu tai näkyy jatkuvasti. Vaihda kaikki neljä AA-paristoa uusiin. Katso luvusta 2.1. FI Liikettä, ääntä. Mansetin ilmavuoto. Lue ohjeet huolellisesti ja toista luvussa 3. 3 annetut vaiheet. Vaihda mansetti uuteen Käsittelyvirheitä ja ongelmia 5.2 Vianetsintä Ongelma Näytössä ei näy mitään, kun O/I START -painiketta painetaan. Syy Paristot ovat tyhjät.

10 Onko mansetti kääritty oikein olkavarren ympärille? Mansetin paine ei nouse, vaikka pumpun moottorin ääni kuuluu. Korjaus Vaihda paristot. Kiinnitä mansetti oikein. Tarkista, että ilmaletkun liitin on liitetty kunnolla laitteeseen. Työnnä liitin lujasti ilmaliitäntään. Ei voi mitata tai lukemat ovat liian korkeita. Verenpaine on erilainen joka kerta. Lukema on erittäin matala (tai korkea). Verenpainelukemat vaihtelevat jatkuvasti mittausajan ja jännittyneisyyden mukaan. Hengitä syvään useita kertoja ennen mittauksen tekemistä Ylläpito ja säilytys 6. Ylläpito ja säilytys Suojele laitetta vaurioilta seuraavien ohjeiden avulla: Älä altista laitetta tai mansettia äärilämpötiloille, kosteudelle tai suoralle auringonpaisteelle. Älä kääri mansettia tai letkua liian tiukasti. Älä pura laitetta. Älä tee mitään korjauksia itse. Jos havaitset vikaa laitteessa, ota yhteys OMRON-jälleenmyyjään tai asiakaspalveluun, joiden yhteystiedot on mainittu pakkauksessa, tai pyydä neuvoa sairaalalaitteiden myyntiliikkeestä tai apteekista. OMRON M10-IT on tarkkuusmittalaite. On tärkeää, että sen tarkkuus pysyy nimellisarvojen sisällä. On suositeltavaa antaa laite tarkastettavaksi kerran kahdessa vuodessa tarkkuuden ja oikean toiminnan varmistamiseksi. Pyydä lisätietoja OMRON-jälleenmyyjältä tai asiakaspalvelusta, joiden yhteystiedot on annettu pakkauksessa. Älä kohdista laitteeseen voimakkaita iskuja tai tärinää (esim. pudota sitä lattialle). Älä puhdista laitetta haihtuvilla nesteillä. LAITE ON PUHDISTETTAVA PEHMEÄLLÄ, KUIVALLA LIINALLA. Älä pese mansettia tai upota sitä veteen. FI Säilytys Kun laite ei ole käytössä, säilytä sitä pehmeässä säilytyskotelossa. Huomaa: Jos käytät valinnaista verkkolaitetta, varmista, että asetat sen mansetin ja laitteen alle, jotta näyttö ei vaurioidu Valinnaiset osat 7. Valinnaiset osat Verkkolaite (Q-sovitin) Mansetti Tilausnumero Tilausnumero Valinnaisen verkkolaitteen käyttö Aseta paristot paristolokeroon silloinkin, kun verkkolaite on käytössä. Huomautuksia: Älä koskaan kiinnitä virtajohtoa pistorasiaan tai irrota sitä siitä kädet märkinä. Käytä vain laitteen mukana toimitettua verkkolaitetta. Muut verkkolaitteet voivat vaurioittaa laitetta. Varo vaurioittamasta mittaria tai mansettia, kun säilytät verkkolaitetta mittarin kanssa. 1. Aseta verkkolaitteen pistoke verkkolaitteen liitäntään mittarin takapuolelle. 2. Kytke verkkolaite seinän pistorasiaan. Irrota verkkolaite irrottamalla se ensin seinän pistorasiasta ja irrottamalla sen jälkeen heti verkkolaitteen pistoke mittarista Tekniset tiedot 8. Tekniset tiedot Tuotteen kuvaus Malli Näyttö Mittausmenetelmä Mittausalue Tarkkuus Täyttö Tyhjennys Paineen havaitseminen Muisti Virtalähde Pariston kesto Käyttölämpötila/-kosteus Säilytyslämpötila/-kosteus/-ilmanpaine Mittariosan paino Mansetin paino Ulkomitat Mansetin mitat Pakkauksen sisältö Digitaalinen automaattinen verenpainemittari OMRON M10-IT (HEM-7080IT-E) LCD-digitaalinäyttö Oskillometrinen menetelmä Paine: 0 mmhg 299 mmhg Pulssi: /min. Paine: ±3 mmhg Pulssi: ±5 % näytön lukemasta Sähköpumpun ohjaama sumealla logiikalla Automaattinen paineentasausventtiili Kapasitiivinen paineanturi 84 mittausta sekä päivämäärä ja kellonaika kummallekin käyttäjälle (A ja B) 4 "AA"-paristoa 1,5 V tai AC/DC-sovitin (6 V = 4 W) Uusien alkaliparistojen kapasiteetti on noin 1400 mittausta, kun laitetta käytetään 6 kertaa päivässä 4 uudella alkaliparistolla +10 C +40 C Enintään: 3090 % suhteellinen kosteus -20 C +60 C Enintään: 1095 % suhteellinen kosteus hpa Noin 420 g ilman paristoja Noin 240 g Noin 155 (p) mm 131 (l) mm 84 (k) mm Noin 152 mm 600 mm (Mansetti: olkavarren ympärys cm) Mansetti, käyttöohje, pehmeä säilytyskotelo, paristopakkaus, takuukortti, verenpainekortti, USB-kaapeli, CD-ROM, asennusohje FI Huomaa:Tekniset tiedot saattavat muuttua ilman ennakkoilmoitusta. = Tyyppi B Laite täyttää EY-direktiivin 93/42/ETY (lääkintälaitedirektiivi) vaatimukset Tekniset tiedot Tärkeitä tietoja sähkömagneettisesta yhteensopivuudesta (EMC) Nykyään käytetään yhä enemmän elektronisia laitteita kuten tietokoneita ja matkapuhelimia, ja nämä laitteet voivat aiheuttaa sähkömagneettista häiriötä käytössä oleville lääkinnällisille laitteille. Sähkömagneettiset häiriöt voivat aiheuttaa lääkinnällisen laitteen toimintahäiriön ja mahdollisen turvallisuusriskin. Lääkinnällisten laitteiden ei myös tulisi häiritä muita laitteita. Sähkömagneettisen yhteensopivuuden (EMC) vaatimusten säätelemiseksi ja turvallisuusriskitilanteiden estämiseksi on otettu käyttöön standardi IEC Standardi määrittää sähkömagneettisten häiriöiden sietotasot sekä lääkinnällisille laitteille hyväksyttävät suurimmat sähkömagneettisen säteilyn tasot. Tämän OMRON Healthcaren valmistaman lääkinnällisen laitteen häiriönsietokyky sekä säteily ovat IEC :2001-standardin standardin IEC :2001 mukaisia asiakirjoja on saatavissa OMRON Healthcare Europelta tässä käyttöohjeessa mainitusta osoitteesta. Asiakirjat ovat nähtävissä myös Internet-osoitteessa www. omron-healthcare.com. Tuotteen oikea hävittäminen (sähkö- ja elektroniikkaromu, WEEE) Jos tuotteessa tai sen asiakirjoissa on tämä merkki, sitä ei saa hävittää muun talousjätteen mukana, kun sen käyttöikä on lopussa. Jotta vältetään kontrolloimattoman jätteenhävityksen aiheuttamat ympäristöön ja ihmisten terveyteen kohdistuvat haitat, tämä on erotettava muista jätteistä ja kierrätettävä asianmukaisesti materiaalien kestävän uudelleenkäytön edistämiseksi.

11 Powered by TCPDF ( Tietoja siitä, minne ja miten tämä laite voidaan viedä ympäristöä kuormittamatonta kierrätystä varten, on saatavissa joko laitteen myyntiliikkeestä tai kunnan-/kaupunginhallitukselta. Yrityskäyttäjien taas tulee ottaa yhteyttä tavarantoimittajaan ja tarkistaa ostosopimuksen ehdot. Tuotetta ei saa hävittää yhdessä muiden kaupallisten jätteiden kanssa. Tuote ei sisällä vaarallisia aineita Hyödyllistä tietoa verenpaineesta 9. Hyödyllistä tietoa verenpaineesta Mitä verenpaine on? Verenpaine osoittaa voimaa, jolla veri virtaa valtimoiden seinämiä vasten. Valtimoiden verenpaine vaihtelee jatkuvasti sydämen syklin aikana. Syklin korkeinta painetta nimitetään systoliseksi verenpaineeksi; matalinta painetta diastoliseksi verenpaineeksi. Sekä systolinen että diastolinen verenpainelukema ovat tarpeellisia, jotta lääkäri voi arvioida potilaan verenpaineen tilan. Miksi verenpainetta on hyvä mitata kotona? Lääkärin mitatessa verenpainetta voi syntyä jännittyneisyyttä, mikä puolestaan nostaa verenpainetta. Koska verenpaineeseen vaikuttavat useat tilat, yksi mittaus ei ehkä ole riittävä tarkan diagnoosin tekemiseen. Verenpaineeseen voivat vaikuttaa monet tekijät, kuten liikunta, jännittyneisyys tai jopa kellonaika. Siksi on parasta mitata verenpaine samaan aikaan joka päivä, jotta saadaan tarkka osoitus verenpaineen mahdollisista muutoksista. Verenpaine on yleensä alhainen aamuisin ja nousee iltapäivästä iltaan. Se on alhaisempi kesäisin ja korkeampi talvisin. Verenpaine mitataan elohopeamillimetreinä (mmhg), ja mittaukset kirja- FI taan systolinen paine ennen diastolista painetta, esim. 140/90 mmhg Hyödyllistä tietoa verenpaineesta 200 Yläkäyrä: systolinen verenpaine Alakäyrä: diastolinen verenpaine 150 mmhg Kellonaika Esimerkki: vaihtelu saman päivän aikana (35-vuotias mies) Maailman terveysjärjestön antama verenpaineen luokittelu Maailman terveysjärjestö (WHO) ja kansainvälinen hypertensioyhdistys (ISH) ovat kehittäneet tässä kuvassa esitetyn verenpaineluokituksen. Systolinen verenpaine (mmhg) Vaikea hypertensio 180 Keskivaikea hypertensio 160 Lievä hypertensio 140 Normaali systolinen arvo Normaali verenpaine Optimaalinen verenpaine (kohdearvo) Diastolinen verenpaine (mmhg) Luokitus perustuu verenpainearvoihin, jotka mitataan henkilöiden ollessa istuvassa asennossa sairaaloiden poliklinikoilla. Huomaa: Hypotensiolle ei ole olemassa yleisesti hyväksyttyä määrittelyä. Usein kuitenkin ajatellaan, että henkilöt, joiden systolinen paine on alle 100 mmhg, ovat hypotensiivisia. 48.
