1 1 Käyttöohje KÄYTTÖOHJE Avainkytkin R10S.3 Relemoduulit A00.11/A00.12 V Käyttö-, kytkentä- ja ohjelmointiohje iloq R10S.3, A00.11, A00.12

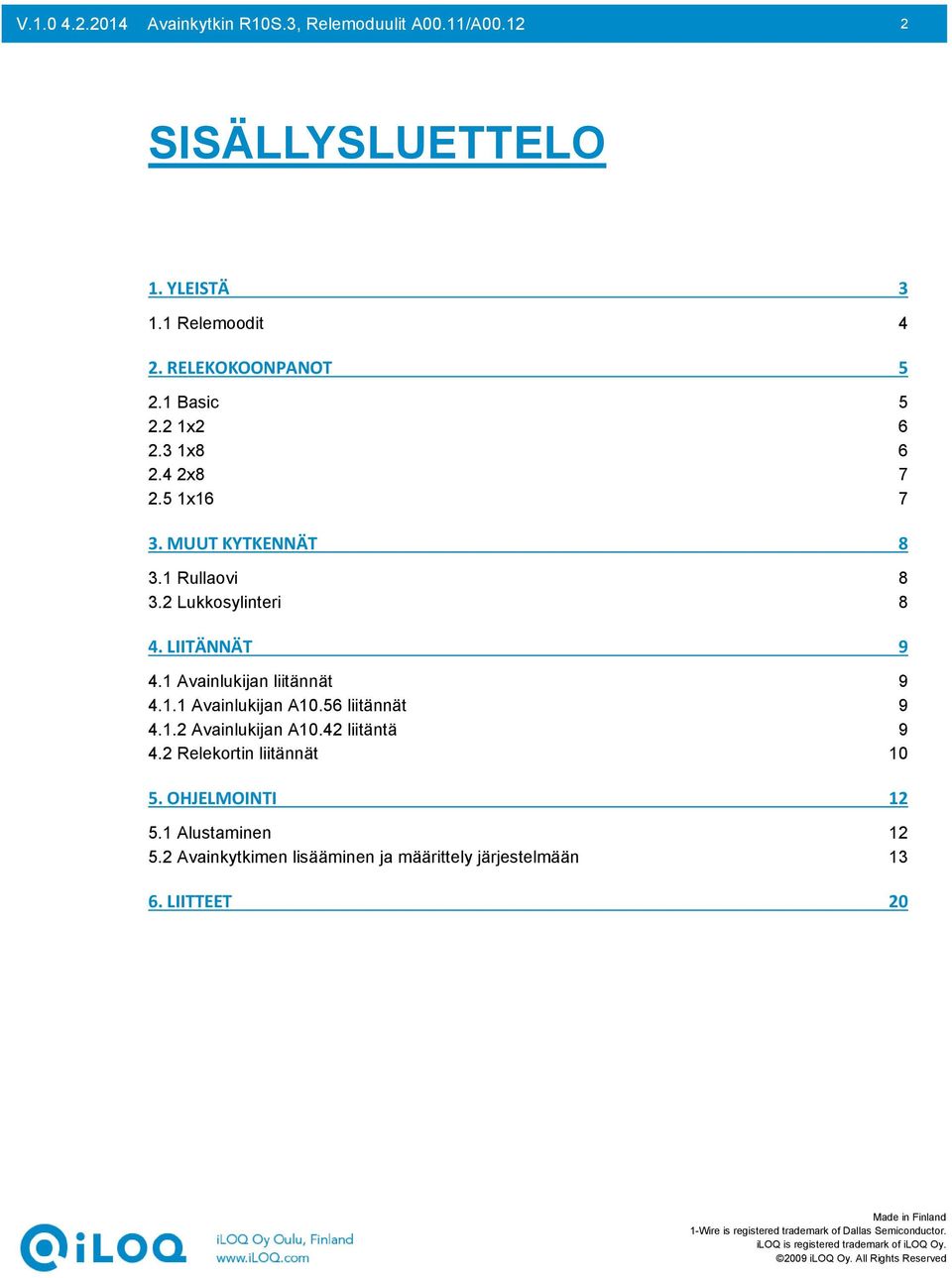

2 V Avainkytkin R10S.3, Relemoduulit A00.11/A SISÄLLYSLUETTELO 1. YLEISTÄ Relemoodit 4 2. RELEKOKOONPAT Basic x x x x MUUT KYTKENNÄT Rullaovi Lukkosylinteri 8 4. LIITÄNNÄT Avainlukijan liitännät Avainlukijan A10.56 liitännät Avainlukijan A10.42 liitäntä Relekortin liitännät OHJELMOINTI Alustaminen Avainkytkimen lisääminen ja määrittely järjestelmään LIITTEET 20

3 V Avainkytkin R10S.3, Relemoduulit A00.11/A YLEISTÄ Avainkytkimellä ohjataan sähköistä laitetta potentiaalivapaalla relelähdöllä. Relelähdöt aktivoituvat kun lukijaan työnnetään hyväksytty avain. Avainkytkin alustetaan ja ohjelmoidaan iloq S10 Manager ohjelmistossa. Avainkytkin R10S.3 koostuu kahdesta tuotteesta: Relekortista A00.10 ja Avainlukijasta A10.56 tai A Tätä kokoonpanoa voidaan tarvittaessa laajentaa seuraavilla komponenteilla: Relemoduuli A00.11 (8 lähtöä) 2x Relemoduuli A00.11 (2x8 lähtöä) Relemoduuli A00.12 (16 lähtöä) Lukkosylinteri 10/D10 Avauspainike Rinnakkainen Avainlukija A10.42 tai A10.56 Kellopiiri A00.9 Kaikissa kokoonpanoissa voidaan käyttää pintamallin Avainlukijaa A10.56 tai uppomallin Avainlukijaa A Käytettäessä Avainlukijaa A10.42 LED-indikoinnit jätetään kytkemättä ja lukija liitetään Relekortin KEY READER liittimiin 1-WIRE (punainen) ja (musta). Avainlukijoita voidaan kytkeä myös 2 rinnakkain.

4 V Avainkytkin R10S.3, Relemoduulit A00.11/A Relemoodit Relelähtöjen käyttäytyminen eli relemoodi valitaan joko Relekortin dippikytkimillä taulukon 1 mukaisesti tai iloq S10 Manager ohjelmistossa. Avainkytkimen ohjelmointipaketissa tuotu relemoodivalinta ajaa yli relekortin dippikytkimen valinnat 1-3, eikä dippikytkimien 1-3 asennoilla tällöin ole merkitystä, mutta dipin 4 tulee olla oikeassa asennossa Relekortilla. Relemoodivalinta (Relay mode selection) Vaihto on/off off off off off Impulssi on off off off Avainpito on on off off Rullaovi on on on on Taulukko1 Vaihto on/off -moodissa relelähtö aktivoidaan hyväksytyllä avaimella. Rele vetää kunnes seuraavan kerran luetetaan hyväksytty avain. Impulssimoodissa relelähtö aktivoidaan tietyksi ajaksi hyväksytyllä avaimella. Impulssimoodissa vakiopituus K1 releelle on 8s ja K2 releelle 30s. Relemoduulin releiden vakioimpulssi on 8s pituinen. Impulssien pituuksia voi muuttaa S10 Manager ohjelmistossa. Avainpitomoodissa relelähtö on aktiivisena niin kauan kuin hyväksytty avain on lukijassa. Rullaovimoodissa relelähdöt aktivoidaan painikkeilla, kun hyväksytty avain on lukijassa. Tällä moodilla voidaan ohjata esim. rullaovea ylös ja alas eri painikkeista.

5 V Avainkytkin R10S.3, Relemoduulit A00.11/A RELEKOKOONPAT Relekokoonpano tulee valita S10 Manager ohjelmistossa. Valittavissa on seuraavat relekokoonpanot: Basic 1x2 1x8 2x8 1x16 Seuraavassa tarkemmat kuvaukset erilaisten kokoonpanojen toiminnasta. 2.1 Basic Relekortilla ohjataan 1-2 laitetta relelähdöillä K1 ja K2. Releiden toimintamoodiksi voidaan valita joko Vaihto on/off, Impulssi, Avainpito tai Rullaovi. Tässä kokoonpanossa hyväksytty avain aktivoi aina molemmat relelähdöt K1 ja K2 (pl. Rullaovimoodissa, joka on erikoiskytkentä, kts. kohta 3.1). Relelähdöt voidaan aktivoida myös potentiaalivapaalla kosketintiedolla (esim. painonapilla) tuloon Button1. Tällöin releet K1 ja K2 käyttäytyvät valitun relemoodin mukaisesti samalla tavalla kuin avaimellakin. Käyttöesimerkki impulssimoodissa vakioviiveillä: Moottorilukkoa ohjataan releen K1 8s impulssilla ja K2 releellä ohitetaan oven magneettikosketin 30 sekunniksi. Kun tilasta poistutaan, painetaan painonappia, jolloin moottorilukko ohjataan auki ja oven mg-kosketin ohitetaan 30 sekunniksi. Liite 1: Kytkentäkuva R10S.3_Basic

6 V Avainkytkin R10S.3, Relemoduulit A00.11/A x2 Relekortilla ohjataan 1-2 laitetta relelähdöillä K1 ja K2. Releiden toimintamoodiksi voidaan valita joko Vaihto on/off, Impulssi tai Avainpito. Tässä kokoonpanossa voidaan määritellä kulkualuekohtaisesti mitä relelähtöjä ko. kulkualueella on oikeus ohjata. Hyväksytty avain voi siis aktivoida joko molemmat tai vain toisen relelähdön K1/K2. Relemoodivalinnan ollessa impulssi, impulssin pituus asetetaan uusiksi jos hyväksyttyä avainta luetetaan lukijassa uudelleen, vaikka edellinen impulssi on vielä aktiivinen. Toisin sanoen, viiveen laskenta alkaa alusta. Huom. Tässä kokoonpanossa ei voi käyttää painiketuloja BUTTON1 / BUTTON2. Liite 2: Kytkentäkuva R10S.3_1x x8 Relekortin RS232-1 väylään liitetään Relemoduuli A00.11, jolloin saadaan käyttöön 8 lisärelelähtöä. Avaimella ohjataan Relemoduulin 1-8 relelähtöä samanaikaisesti. Releiden toimintamoodiksi valitaan joko Vaihto on/off, Impulssi tai Avainpito. Impulssimoodissa Relemoduulin impulssin vakiopituus on 8s. Tässä kokoonpanossa voidaan määritellä kulkualuekohtaisesti mitä relelähtöjä ko. kulkualueella on oikeus ohjata. Hyväksytty avain voi siis aktivoida 1-8 Relemoduulin relettä. Hyväksytty avain aktivoi aina myös molemmat Relekortin relelähdöt K1 ja K2. Relemoodivalinnan ollessa impulssi, ja mikäli hyväksyttyä avainta luetetaan lukijassa uudelleen edellisen impulssin vielä ollessa aktiivinen, Relemoduulin releet asetetaan viimeisimmän hyväksytyn avaimen relekombinaation mukaisesti. Toisin sanoen, mikäli esim. relelähtö 3 on aktivoitu avaimella 1 ohjauksen vielä ollessa päällä, luetaan avainta 2, joka ohjaa esim. vain releitä 4 ja 5. Tällöin rele 3 lakkaa vetämästä, jolloin vedetään vain viimeisimmän avaimen relekombinaatio, eli releet 4 ja 5. Relekortin relelähdöt voidaan aktivoida myös potentiaalivapaalla kosketintiedolla (esim. painonapilla) tuloon Button1. Tällöin releet K1 ja K2 käyttäytyvät valitun relemoodin mukaisesti samalla tavalla kuin avaimellakin. Relemoduulin releitä ei voi ohjata painiketulolla Button1. Liite 3: Kytkentäkuva R10S.3_1x8

7 V Avainkytkin R10S.3, Relemoduulit A00.11/A x8 Relekortin RS232-1 ja RS232-2 väyliin liitetään Relemoduulit A00.11, jolloin saadaan käyttöön 16 lisärelelähtöä. Avaimella ohjataan Relemoduulin 1-16 relelähtöä samanaikaisesti. Releiden toimintamoodiksi voidaan valita joko Vaihto on/off, Impulssi tai Avainpito. Impulssimoodissa Relemoduulien impulssin vakiopituus on 8s. Tässä kokoonpanossa voidaan määritellä kulkualuekohtaisesti mitä relelähtöjä ko. kulkualueella on oikeus ohjata. Hyväksytty avain voi siis aktivoida 1-16 Relemoduulin relettä. Hyväksytty avain aktivoi aina myös molemmat Relekortin relelähdöt K1 ja K2. Relemoodivalinnan ollessa impulssi, ja mikäli hyväksyttyä avainta luetetaan lukijassa uudelleen edellisen impulssin vielä ollessa aktiivinen, Relemoduulien releet asetetaan viimeisimmän hyväksytyn avaimen relekombinaation mukaisesti. Toisin sanoen, mikäli esim. relelähtö 3 on aktivoitu avaimella 1 ja ohjauksen vielä ollessa päällä, luetaan avainta 2, joka ohjaa esim. vain releitä 4 ja 5. Tällöin rele 3 lakkaa vetämästä, jolloin vedetään vain viimeisimmän avaimen relekombinaatio, eli releet 4 ja 5. Relekortin relelähdöt voidaan aktivoida myös potentiaalivapaalla kosketintiedolla (esim. painonapilla) tuloon Button1. Tällöin releet K1 ja K2 käyttäytyvät valitun relemoodin mukaisesti samalla tavalla kuin avaimellakin. Relemoduulien releitä ei voi ohjata painiketulolla Button1. Liite 4: Kytkentäkuva R10S.3_2x x16 Relelaajennus A00.12 koostuu Master ja Slave relemoduuleista, joissa kummassakin on 8 relelähtöä. Master liitetään Relekortin RS232-1 väylään ja Slave liitetään Masteriin välikaapelilla. Avaimella ohjataan Relemoduulin 1-16 relelähtöä samanaikaisesti. Releiden toimintamoodiksi voidaan valita joko Vaihto on/off, Impulssi tai Avainpito. Impulssimoodissa Relemoduulin impulssin vakiopituus on 8s. Tässä kokoonpanossa voidaan määritellä kulkualuekohtaisesti mitä relelähtöjä ko. kulkualueella on oikeus ohjata. Hyväksytty avain voi siis aktivoida 1-16 Relemoduulin relettä. Hyväksytty avain aktivoi aina myös molemmat Relekortin relelähdöt K1 ja K2. Relemoodivalinnan ollessa impulssi, ja mikäli hyväksyttyä avainta luetetaan lukijassa uudelleen edellisen impulssin vielä ollessa aktiivinen, Relemoduulin releet asetetaan viimeisimmän hyväksytyn avaimen relekombinaation mukaisesti. Toisin sanoen, mikäli esim. relelähtö 3 on aktivoitu avaimella 1 ohjauksen vielä ollessa päällä, luetaan avainta 2, joka ohjaa esim. vain releitä 4 ja 5. Tällöin rele 3 lakkaa vetämästä, jolloin vedetään vain viimeisimmän avaimen relekombinaatio, eli releet 4 ja 5. Relekortin relelähdöt voidaan aktivoida myös potentiaalivapaalla kosketintiedolla (esim. painonapilla) tuloon Button1. Tällöin releet K1 ja K2 käyttäytyvät valitun relemoodin mukaisesti samalla tavalla kuin avaimellakin. Relemoduulin releitä ei voi ohjata painiketulolla Button1. Liite 5: Kytkentäkuva R10S.3_1x16

8 V Avainkytkin R10S.3, Relemoduulit A00.11/A MUUT KYTKENNÄT 3.1 Rullaovi Avainkytkimen kautta ohjataan esim. rullaovea auki ja kiinni relelähdöillä K1 ja K2. Releiden toimintamoodiksi valitaan dipeillä Rullaovi. Relekorttiin liitetään oven ohjauspainikkeet tuloihin Button1 ja Button2. Hyväksytyn avaimen ollessa Avainlukijassa tulon Button1 aktivoiminen aktivoi relelähdön K1 ja Button2:n aktivoiminen aktivoi relelähdön K2. Mikäli molemmat tulot Button1 ja Button2 aktivoidaan yhtä aikaa, kumpikaan relelähdöistä K1 ja K2 ei vedä. Liite 6: Kytkentäkuva R10S.3_Rollerdoor 3.2 Lukkosylinteri Relekortin YLINDER liitäntään liitettävällä lukkosylinterillä ohjataan relettä K2. Rele K2 aktivoidaan kun avain on hyväksytysti luettu sylinterissä. Sylinteri voidaan kytkeä vain Basic-kokoonpanossa ja relemoodissa Impulssi. Relekortin ei tarvitse olla ohjelmoitu, vaan rele K2 indikoi hyväksyttyä aukaisua myös tehdastilassa ja alustetussa tilassa. Kytkettävä sylinteri voi olla S10 tai Privus, eikä S10 sylinterin tarvitse olla samaan S10 järjestelmään ohjelmoitu kuin Relekortti. Releen K2 oletusimpulssin pituus on 30s ja sitä voidaan muuttaa S10 Manager ohjelmistossa, mutta edellyttää tällöin Relekortin ohjelmoimista. Mikäli Relekortti on varustettu Kellopiirillä A00.9, saa sylinteri kellonajan Relekortilta mikäli Relekortti on alustettu tai ohjelmoitu. Liite 7: Kytkentäkuva R10S.3_ylinder

9 V Avainkytkin R10S.3, Relemoduulit A00.11/A LIITÄNNÄT 4.1 Avainlukijan liitännät Avainlukijan A10.56 liitännät Avainlukija liitetään Relekortin KEY READER liittimiin, jolloin Avainlukijassa palaa vihreä valo kun laite on virroitettu (ONLINE LED). Avainsymboli indikoi vihreällä ja punaisella valolla oliko Avainlukijaan työnnetty avain hyväksytty vai hylätty (STAT1 G ja STAT1 R). Avainlukijassa on lisäksi ohjattavan laitteen tilatiedon indikointiin tulot STAT2 GRN, STAT2 RED ja. Näihin tuloihin tuodaan ohjattavalta laitteelta takaisinkytkentätieto 3,3 24 VD muodossa. Mikäli ohjattavalta laitteelta ei saada takaisinkytkentätietoa, voidaan halutessa kytkeä Relekortti ohjaamaan myös STAT2 GRN lediä. Tällöin on huomioitava, että STAT2 lähtö seuraa Relekortin relelähdön K1 tilaa (pois lukien rullaovimoodissa). Kaapeloinnissa tulee käyttää tiedonsiirtokaapelia kuten MHS 5x2x0,5. Relekortin ja Avainlukijan max. välimatka on 100m Avainlukijan A10.42 liitäntä Avainlukija liitetään Relekortin KEY READER liittimiin 1-WIRE ja siten, että Avainlukijan punainen johdin liitetään 1-WIRE:en ja musta :hen. Relekortilla on myös vastaliitin Avainlukijan johtoliittimelle, jota voidaan käyttää esim. käyttöönotto-ohjelmointivaiheessa. Kaapeloinnissa tulee käyttää tiedonsiirtokaapelia kuten MHS 2x2x0,5. Relekortin ja Avainlukijan max. välimatka on 100m.

10 V Avainkytkin R10S.3, Relemoduulit A00.11/A Relekortin liitännät Liitin Kuvaus REAL TIME LOK YLINDER/ BUTTON2 MODE SELET BUTTON1 NET BOX KEY READER RELAY K2 RELAY K1 I INPUT EXT IN DATA 1-WIRE POWER ON STAT1 G STAT1 R STAT2 G STAT2 R N OM N OM Paikka kellopiirille A00.9. Piirikortti käytettävä virrattomana ja ohjelmoitava kellon asennuksen jälkeen. Tulo lukkosylinterille tai potentiaalivapaalle kärkitiedolle (esim. avauspainike). Painikkeen aktivointi ohjaa relettä K2 Rullaovimoodissa. Sylinterin ollessa kytkettynä, hyväksytty aukaisu aktivoi releen K2. Sylinteriä voidaan käyttää Basickokoonpanossa ja relemoodissa Impulssi. Kytketään sylinterin kelta-mustaan väylään. 0=kelt. =musta. Dipeillä valitaan relemoodi eli relelähtöjen käyttäytyminen Taulukon1 mukaisesti. Dipit 1-3 voidaan asettaa myös ohjelmoimalla, jolloin dippien asennot Relekortilla ylikirjoitetaan. Dipin 4 tulee kuitenkin olla aina oikeassa asennossa Relekortilla. Tuloliitin potentiaalivapaalle kärkitiedolle (esim. painike). Painikkeen aktivointi ohjaa relettä K1 Rullaovimoodissa kun hyväksytty avain on Avainlukijassa. Vaihto on/off-, Impulssi- ja Avainpitomoodissa ohjaa relettä K1 valitun relemoodin mukaisesti. Tuloliitin potentiaalivapaalle kärkitiedolle. Tulolla ohjataan rajoitteellisen kulkualueen pääsyoikeutta. Auki=pääsyoikeus estetty, kiinni=pääsyoikeus sallittu. Liitin Verkkomoduuliin kytkemiseen. Kytketään Verkkomoduulin vastaaviin lukkoliitäntöihin ja DATA. Maa 1-WIRE kommunikointiväylä. Kytketään Avainlukijan A10.56 tai A10.42 vastaaviin liittimiin. A10.42: musta=, punainen=1-wire Jännitelähtö A10.56 ONLINE LED:in ohjaukseen kun relekortti virroitettu Jännitelähtö Avainlukijan A10.56 STAT1 G vihreän LEDin ohjaukseen kun avain hyväksytty Jännitelähtö Avainlukijan A10.56 STAT1 R punaisen LEDin ohjaukseen kun avain hylätty Jännitelähtö 3,3VD, seuraa releen K1 tilaa. Voidaan kytkeä A10.56 STAT2 G vihreän LEDin ohjaukseen indikoimaan K1 lähdön tilaa. Ei käytössä Maa Relelähdön K2 koskettimet. Lähtöä ohjataan relekokokoonpanosta ja relemoodista riippuen avaimella, avauspainikkeella BUTTON1 tai BUTTON2 sekä lukkosylinterillä. Lähdön impulssin pituus on oletuksena 30s. Relelähdön K1 koskettimet. Lähtöä ohjataan relekokokoonpanosta ja relemoodista riippuen avaimella tai avauspainikkeella BUTTON1. Lähdön impulssin pituus on oletuksena 8s VD 12 48VD ENTER PIN D+ D+ Plugiliitäntä virtalähteelle. Plugin mitat 2,1/5,5 mm. Keskipinnissä +. Jännite 12 24VD Liitin virtalähteelle. Käyttöjännite 12 48VD.

11 V Avainkytkin R10S.3, Relemoduulit A00.11/A Relemoodivalinta (Relay mode selection) Vaihto on/off off off off off Impulssi on off off off Avainpito on on off off Rullaovi on on on on Taulukko1

12 V Avainkytkin R10S.3, Relemoduulit A00.11/A OHJELMOINTI Avainkytkin ohjelmoidaan iloq S10 Manager ohjelmistossa. Mikäli Avainkytkin ohjelmoidaan ennen varsinaista asennusta, voidaan Relekorttiin liittää Avainlukija A10.42 ohjelmoinnin ajaksi sille tarkoitettuun pikaliittimeen. 5.1 Alustaminen Alusta Avainkytkin asettamalla alustustiedot Master-avaimelle painamalla Alustustila-painiketta. Seuraa wizardia ja työnnä Ohjelmointilaitteen ohjelmointikaapeli Avainkytkimen avainlukijaan, kun alustustiedot on viety Master-avaimelle. Odota kunnes Ohjelmointilaitteen status-valo muuttuu vihreäksi ja Avainkytkin on alustettu. Poista alustustiedot Master-avaimelta painamalla uudestaan alustustilapainiketta seuraamalla wizardin ohjeita.

13 V Avainkytkin R10S.3, Relemoduulit A00.11/A Avainkytkimen lisääminen ja määrittely järjestelmään Klikkaa Lisää lukko Määrittele Sijoitus ja Lukituskohde. Valitse Avainpesä tyypiksi R10S.3.x. Määrittele käytetäänkö kellopiiriä vai ei, sekä Lukon tyyppi.

14 V Avainkytkin R10S.3, Relemoduulit A00.11/A Valitse relekokoonpano Mikäli relekokoonpano on 1x2, 1x8, 2x8 tai 1x16 määrittele mitkä relelähdöt on käytössä ja nimeä lähdöt

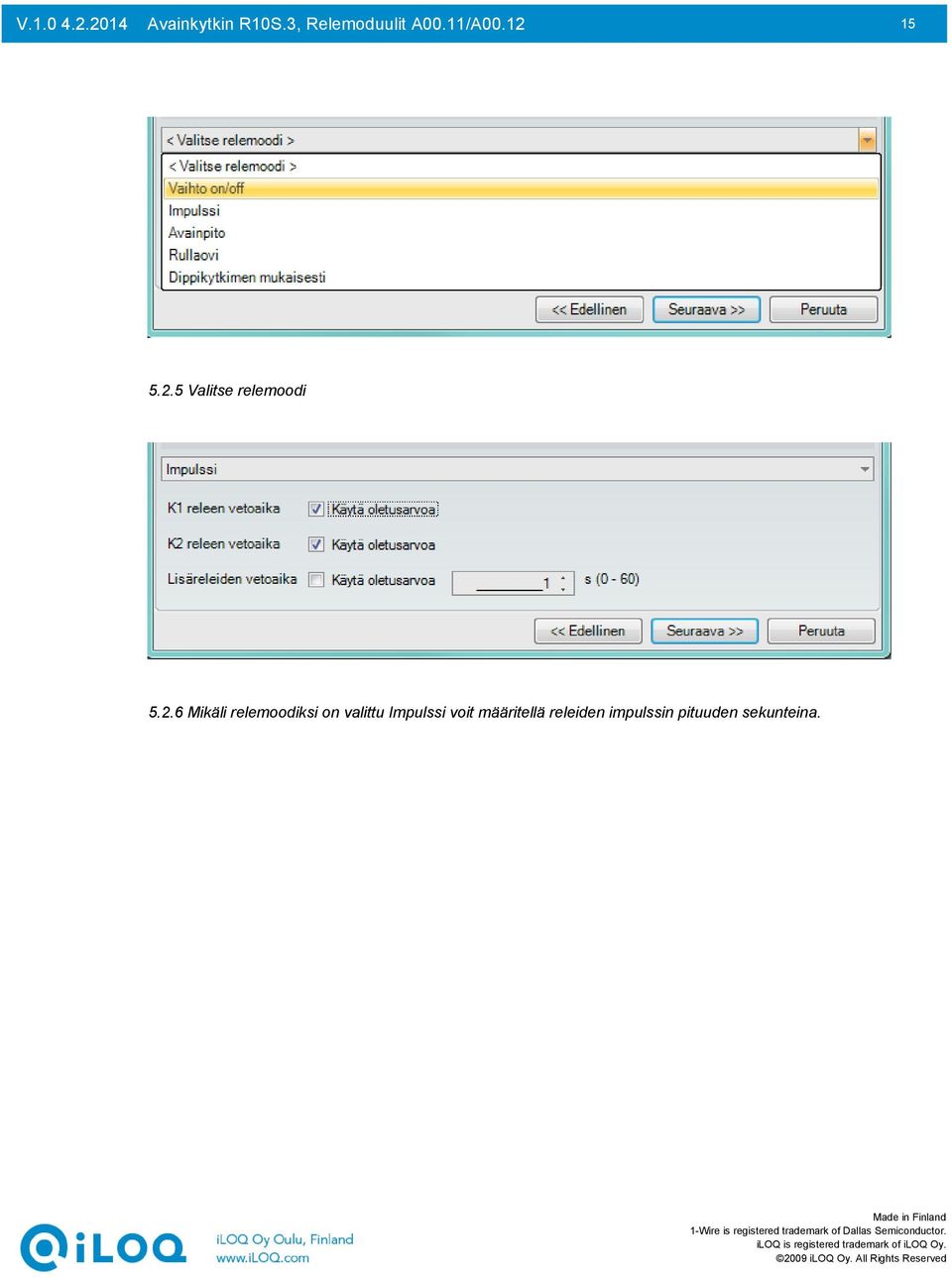

15 V Avainkytkin R10S.3, Relemoduulit A00.11/A Valitse relemoodi Mikäli relemoodiksi on valittu Impulssi voit määritellä releiden impulssin pituuden sekunteina.

16 V Avainkytkin R10S.3, Relemoduulit A00.11/A Täytä halutessasi muut valinnaiset tiedot.

17 V Avainkytkin R10S.3, Relemoduulit A00.11/A Valitse Avainkytkimelle kulkualueet Määrittele mitä lähtöjä kukin kulkualue saa ohjata

18 V Avainkytkin R10S.3, Relemoduulit A00.11/A Valitse luotavien Avainkytkimien määrä Valitse Tilaa ja siirrä ohjelmointityöt ohjelmointilaitteelle Työnnä Ohjelmointilaitteen ohjelmointikaapeli Avainlukijaan ja odota kunnes Status-valo muuttuu vihreäksi

19 V Avainkytkin R10S.3, Relemoduulit A00.11/A Tuotteella on 24 kk takuu alkaen käyttöönottopäivästä. Käytöstä poistettu tuote voidaan palauttaa tehdastilaan ja uudelleen käyttää tai hävittää elektroniikkaromuna.

20 V Avainkytkin R10S.3, Relemoduulit A00.11/A Liite 1: Kytkentäkuva R10S.3_Basic 6. Liitteet Relay mode selection Dip switch position Mode Toggle off off off off Impulse on off off off Key hold on on off off A00.9 RT A00.10 : Button1 activates relays K1 and K2 A00.10 Black Red A10.42 K1 Status output 3,3 VD A10.56 MHS 5x2x0,5 Max. 100m Status input of controlled device 3,3..24 VD 3,3..24 VD Valid key insertion into the reader (A10.56/A10.42) activates relays K1 and K VD D IN Separate ground R10S.3_Basic Wiring diagram

21 V Avainkytkin R10S.3, Relemoduulit A00.11/A Liite 2: Kytkentäkuva R10S.3_1x12 Relay mode selection Dip switch position Mode Toggle off off off off Impulse on off off off Key hold on on off off A00.9 RT A00.10 A00.10 Black Red A10.42 K1 Status output 3,3 VD A10.56 MHS 5x2x0,5 Max. 100m Status input of controlled device 3,3..24 VD 3,3..24 VD Valid key insertion into the reader (A10.56/A10.42) activates relays K1 and/or K VD D IN Separate ground R10S.3_1X Wiring diagram

22 V Avainkytkin R10S.3, Relemoduulit A00.11/A Liite 3: Kytkentäkuva R10S.3+A00.11_1x8 N N N N N N N N Relay mode selection Dip switch position Mode Toggle off off off off Impulse on off off off Key hold on on off off A A00.9 RT A00.10 A00.10 Black Red A10.42 K1 Status output 3,3 VD MHS 5x2x0,5 Max. 100m VD A10.56 Status input of controlled device 3,3..24 VD 3,3..24 VD Separate ground D IN R10S.3+A00.11_1x Wiring diagram

23 V Avainkytkin R10S.3, Relemoduulit A00.11/A Liite 4: Kytkentäkuva R10S.3+A00.11_2x8 N N N N N N N N Relay mode selection Dip switch position Mode Toggle off off off off Impulse on off off off Key hold on on off off A A00.9 RT A00.10 A00.10 Black Red A10.42 K1 Status output 3,3 VD MHS 5x2x0,5 Max. 100m VD A10.56 Status input of controlled device 3,3..24 VD 3,3..24 VD Separate ground D IN A R10S.3+A00.11_2x Wiring diagram N N N N N N N N

24 V Avainkytkin R10S.3, Relemoduulit A00.11/A Liite 5: Kytkentäkuva R10S.3+A00.12_1x16 N N N N N N N N Relay mode selection Dip switch position Mode Toggle off off off off Impulse on off off off Key hold on on off off A00.12 Slave A00.12 Master A00.9 RT A00.10 A00.10 Black Red A10.42 K1 Status output 3,3 VD MHS 5x2x0,5 Max. 100m VD A10.56 Status input of controlled device 3,3..24 VD 3,3..24 VD Separate ground D IN R10S.3+A00.12_1x Wiring diagram
