Pesu- ja käymälävesien erillisviemäröintivaatimus?

Transkriptio

1 Pesu- ja käymälävesien erillisviemäröintivaatimus? Ojasta allikkoon vai jätteestä resurssiksi-hajajätevesiseminaari Helsinki Lvi-tarkastaja Sampo Riikonen

2 Suomen rakentamismääräyskokoelma osa D1 Kiinteistön vesi- ja viemärilaitteistot Määräys Kiinteistön jätevesilaitteisto on suunniteltava ja asennettava siten, että siitä ei aiheudu terveydellistä vaaraa, epämiellyttäviä hajuja, viemäritulvia, melua tai muita haittoja. Jätevesilaitteisto on sijoitettava kiinteistöön tarkoituksenmukaisesti. Sen on oltava riittävän kestävä ja käyttövarma. Jätevesilaitteistoon ei saa kytkeä laitteita, jotka tarpeettomasti lisäävät viemärin kuormitusta tai aiheuttavat melua. Jätevesi ei saa sisältää vahingollisia aineita, joista on haittaa kiinteistön jätevesijärjestelmän tai vesihuoltolaitoksen toiminnalle. Jos kiinteistöä ei ole liitetty vesihuoltolaitoksen viemäriin, jätevedet on johdettava ja käsiteltävä ennen ympäristöön päästämistä siten, ettei niistä aiheudu ympäristön pilaantumisen vaaraa. Vantaan kaupunki, esityksen tekijä Sampo Riikonen 2

3 Ohje Ns. tavanomaisesta jätevedestä poikkeava jätevesi käsitellään tarpeellisin erotin- ja käsittelylaittein ennen jäteveden johtamista kiinteistön muuhun viemäriin. Erotin- ja käsittelylaitteita koskevia täsmentäviä määräyksiä ja ohjeita on annettu kohdassa Jos jätevettä ei johdeta vesihuoltolaitoksen viemäriin, se käsitellään paikallisen viranomaisen ohjeiden mukaisesti. Vantaan kaupunki, esityksen tekijä Sampo Riikonen 3

4 4.4.1 Määräys Jätevesilaitteisto on suunniteltava ja mitoitettava siten, että 1) jätevedet voidaan haitatta ja luotettavasti viemäröidä; 2) vesilukkojen toimintaa haittaavia paineenvaihteluita ei esiinny; 3) viemärin läpäisykykyä alentava lietteen kerrostuminen viemäreihin estyy; 4) laitteisto ei aiheuta häiritsevää melua; ja 5) viemärin putkikoko ei pienene virtaussuunnassa. Vantaan kaupunki, esityksen tekijä Sampo Riikonen 4

5 Viemärilaitteiston mitoitusohjeet: 1 Yleistä Jos jätevesiä ei johdeta vesihuoltolaitoksen viemäriin, jätevesijärjestelmän on täytettävä asetuksessa 542/2003 asetetut vaatimukset. Viemärilaitteisto mitoitetaan siten, että viemäripiste pystyy viemäröimään 1,5-kertaisesti siihen johdetut vesipisteiden virtaamat; viemärilaitteistossa ei esiinny haitallisia paineenvaihteluja; viemärit eivät tukkeudu eikä niihin kerry lietettä, kun viemäripisteistä johdetaan niiden käyttötarkoituksen mukaiset jätevedet. Kiinteistön viemärien tuuletustarve mm. haitallisten paineenvaihteluiden estämiseksi edellyttää että mitoitusvirtaamallakin viettoviemäri on vain osittain täynnä. Viemäröinti suunnitellaan viettoviemäriksi. Padotuskorkeuden alapuolella sijaitsevat viemäripisteet viemäröidään kiinteistökohtaiseen jäteveden pumppaamoon, jonka paineviemäröinti mitoitetaan virtauslaskelmien perusteella. Vantaan kaupunki, esityksen tekijä Sampo Riikonen 5

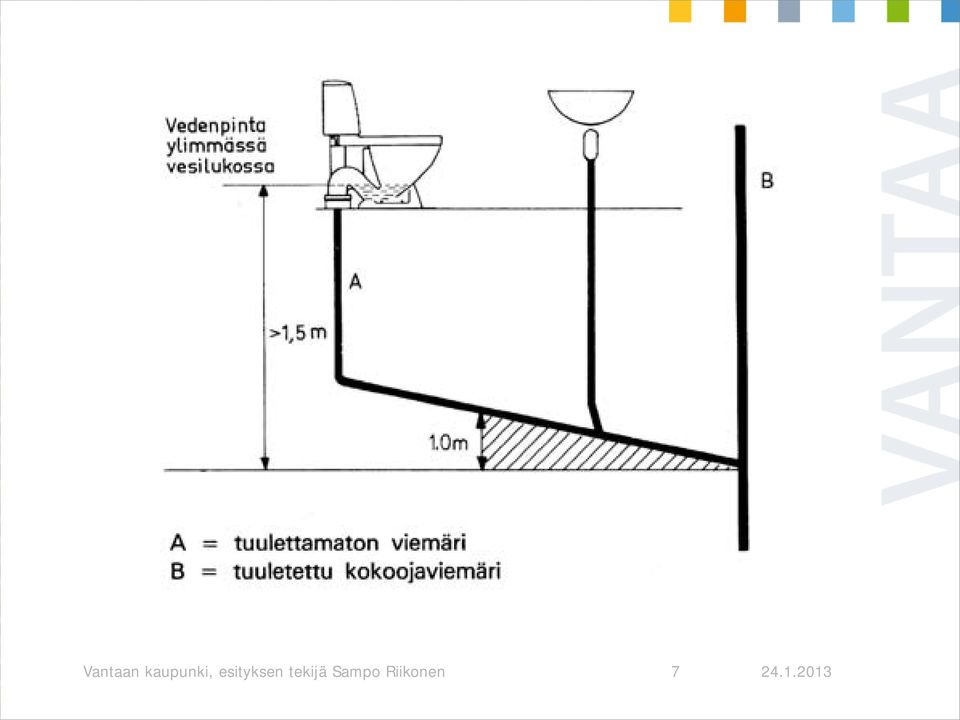

6 2 Viettoviemärin mitoitus Viettoviemäri mitoitetaan seuraavasti: tarkistetaan, että viemäripisteet on asennettavissa padotuskorkeuden yläpuolelle ja riittävä viemärikaltevuus saavutetaan; kytkentäviemärien vähimmäiskaltevuudeksi asetetaan 10 ; Vähimmäiskaltevuus määritetään aina mitoitusvirtaaman perusteella, vaikka putkikooksi valitaan lähinnä seuraava suurempi nimelliskoko; maassa viemärin vähimmäiskoko on DN 70. WC-istuimen kytkentäviemärin putkikoko on DN 100; viemäripisteiden liittämisessä WC-istuimesta pystyviemärinä lähtevään tuulettamattomaan viemäriin otetaan huomioon kohdan 4 kuvassa 5 esitetyt rajoitukset. WC-istuimien huuhteluvesimäärä on vähintään 4 litraa. Alle 6 litran huuhteluvesimäärää käytetään vain asuinrakennuksissa, joissa otetaan huomioon seuraavat rajoitukset: WC-istuimen kytkentäviemärin ja siihen liittyvän vaakakokoojaviemärin vähimmäiskaltevuus on 20 omakotitalon tonttiviemärin vähimmäiskaltevuus on 20. Vantaan kaupunki, esityksen tekijä Sampo Riikonen 6

7 Vantaan kaupunki, esityksen tekijä Sampo Riikonen 7

8 Eli nykyisten määräysten mukaan rakennushankkeeseen ryhtyvä päättää viemäröintitapansa. Tietoa rakentajille järjestelmien hyvistä ja huonoista puolista tarvitaan lisää. kiitos mielenkiinnostanne! Vantaan kaupunki, esityksen tekijä Sampo Riikonen 8
