1 Putkeen menee! hanke ALOITUSSEMINAARI P-K:n aikuisopisto Viemärin ja laajakaistan yhteisrakentaminen -case Kompero -Kuituverkon hyödyntäminen vesi- ja viemäriverkon valvonnassa Verkonvalvonta osaksi verkkotietojärjestelmää Ari Rummukainen Komperon vesi- ja kuituosuuskunta Keypro Oy -Kaivulupa.fi johtolaitoksen ja kaivajien kohtauspaikka internetissä -riittääkö kartta vai mennääkö näyttämään? Komperon vesiosuuskunta Liperin kunnassa Paineviemäri, valokuituverkko sekä vesijohtoverkon täydennysrakentaminen vuosien aikana Rakentamishanke kuuluu yhteisrakentamisen pilot-projektina Itä- ja Pohjois-Suomessa Laajakaista hankkeeseen 1

verkkotietojärjestelmää Ari Rummukainen Komperon vesi- ja kuituosuuskunta Keypro Oy -Kaivulupa.

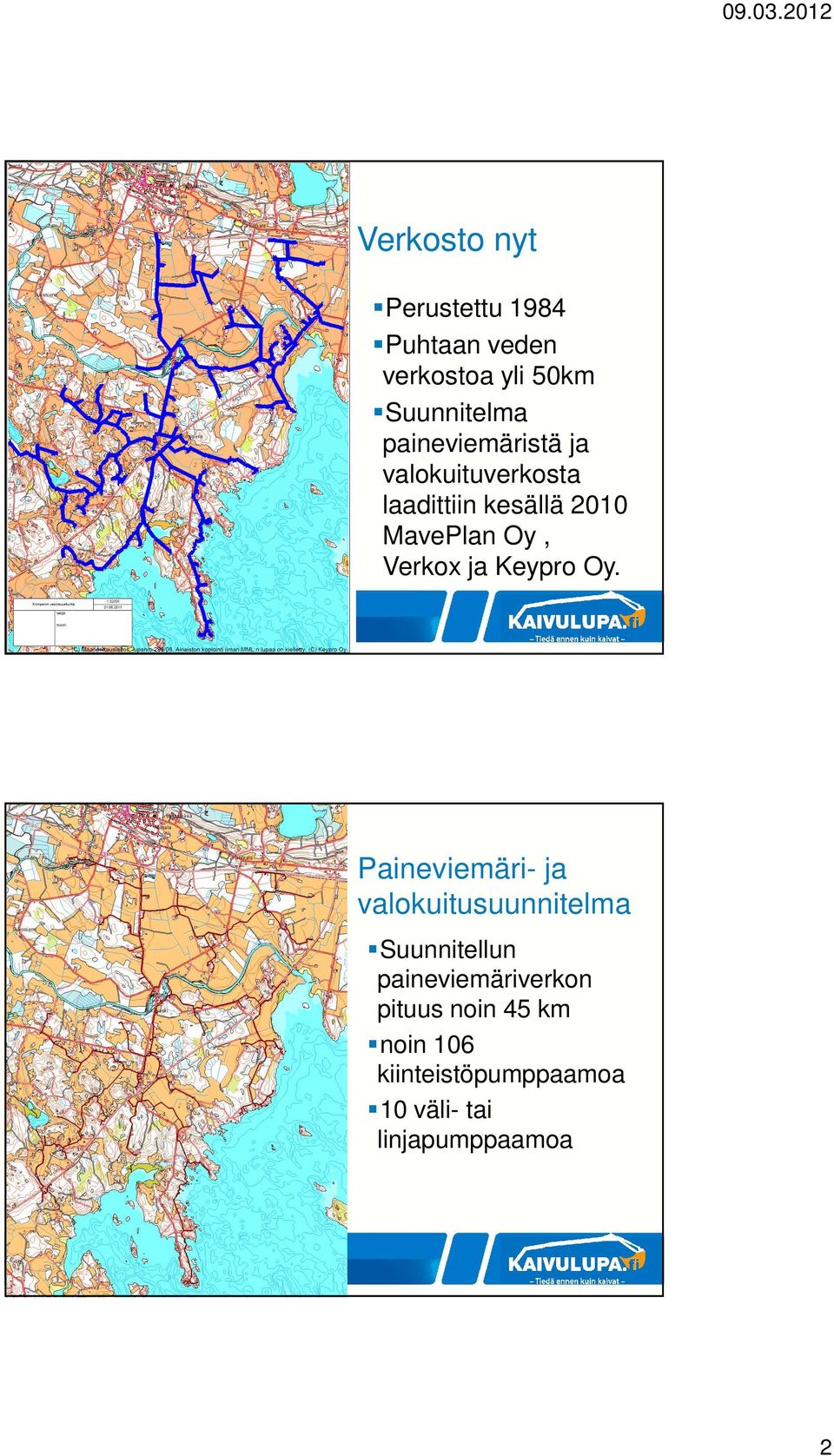

2 Verkosto nyt Perustettu 1984 Puhtaan veden verkostoa yli 50km Suunnitelma paineviemäristä ja valokuituverkosta laadittiin kesällä 2010 MavePlan Oy, Verkox ja Keypro Oy. Paineviemäri- ja valokuitusuunnitelma Suunnitellun paineviemäriverkon pituus noin 45 km noin 106 kiinteistöpumppaamoa 10 väli- tai linjapumppaamoa 2

paineviemäristä ja valokuituverkosta laadittiin kesällä 2010 MavePlan Oy, Verkox

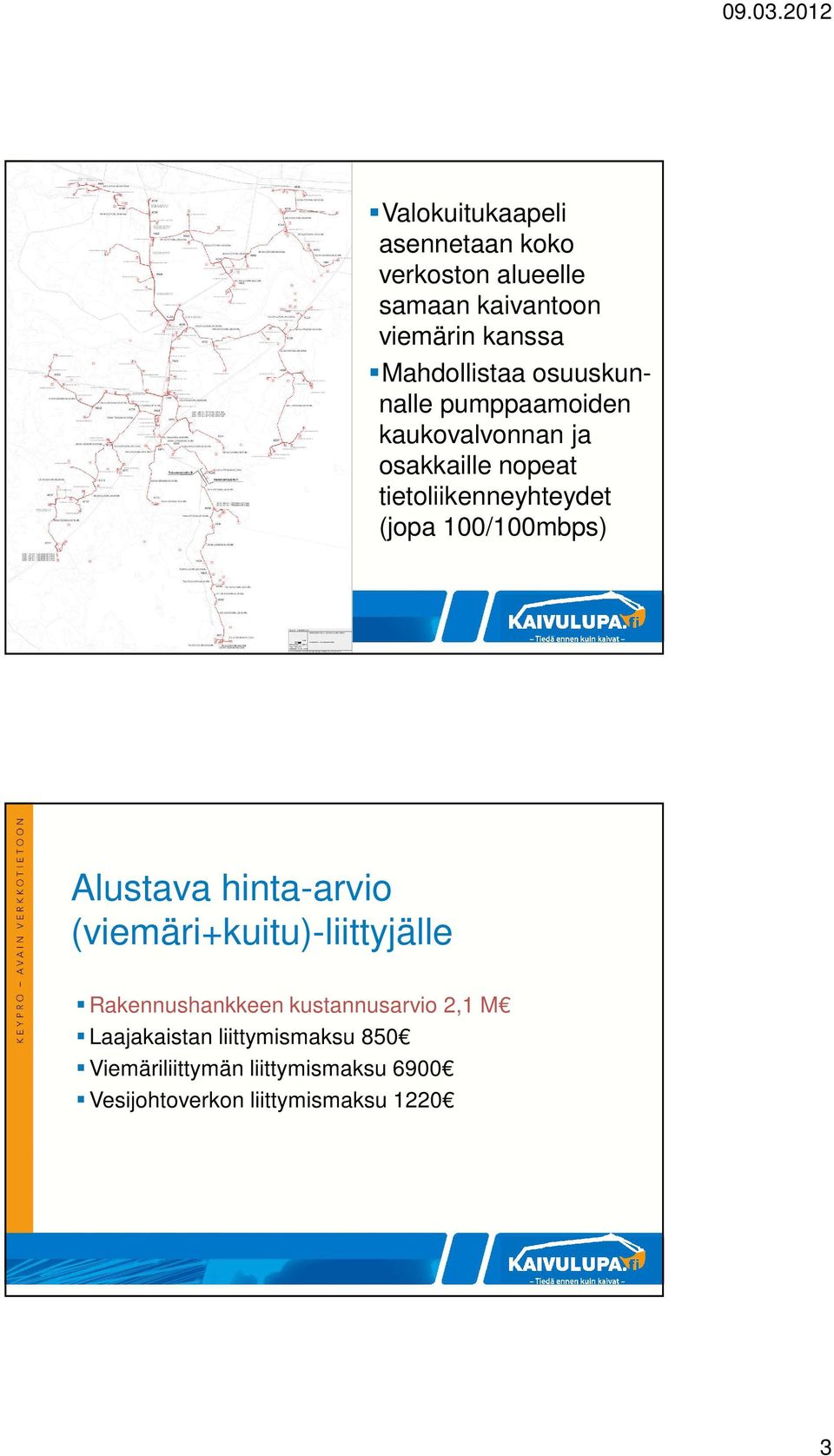

3 Valokuitukaapeli asennetaan koko verkoston alueelle samaan kaivantoon viemärin kanssa Mahdollistaa osuuskunnalle pumppaamoiden kaukovalvonnan ja osakkaille nopeat tietoliikenneyhteydet (jopa 100/100mbps) Alustava hinta-arvio (viemäri+kuitu)-liittyjälle Rakennushankkeen kustannusarvio 2,1 M Laajakaistan liittymismaksu 850 Viemäriliittymän liittymismaksu 6900 Vesijohtoverkon liittymismaksu

100/100mbps) Alustava hinta-arvio (viemäri+kuitu)-liittyjälle Rakennushankkeen kustannusarvio 2,1 M

4 Hankkeen rahoitus Euroopan maaseudun kehittämisen maatalousrahasto & Suomen valtio 35% Kunta 20% Osakkaiden omarahoitus 45% Rahoitustuen saaminen edellyttää: 1. Yhteisrakentamisen menettelytapojen kehitys 2. Vesi/viemäriverkon valvonnan kehittämistä Internet Valvottavat laitteet: Linja/väli- ja kiinteistöpumppaamot Kuituverkko liittyy jokaiseen pumppaamoon Kyläkytkin Valvottava tieto: Vippa Pumpun vika Pumpun käynti Tapa: potentiaalivapa kärkitieto Viemärin virtaustieto Vesiverkon virtaustieto Jatkossa vesimittariluenta Pumppaamo ja kuitujatkos Samassa kaapissa Kiinteistöpumppaamo t 4

Vesi/viemäriverkon valvonnan kehittämistä Internet Valvottavat laitteet: Linja/väli- ja kiinteistöpumppaamot Kuituverkko liittyy jokaiseen

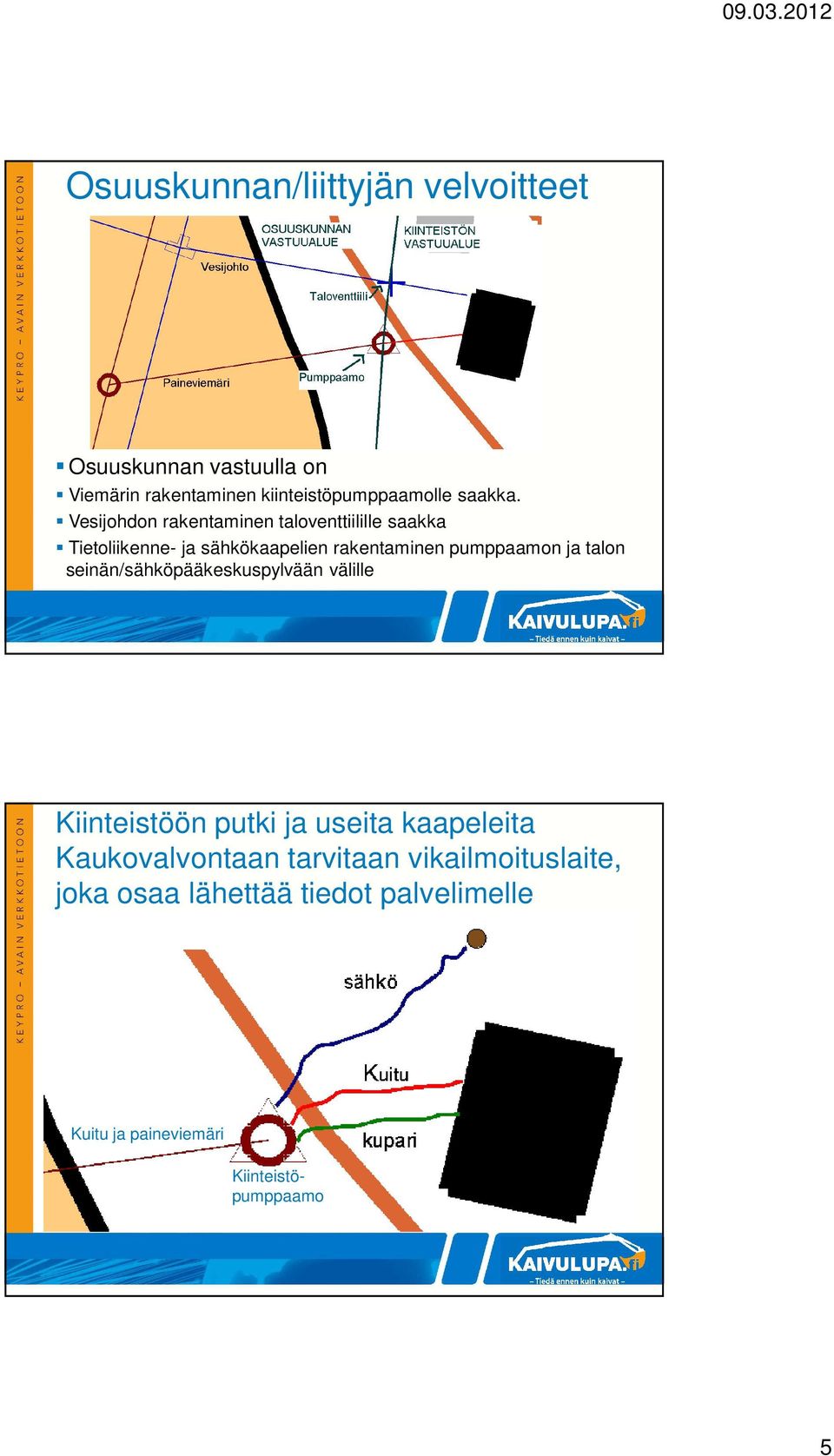

5 Osuuskunnan/liittyjän velvoitteet Osuuskunnan vastuulla on Viemärin rakentaminen kiinteistöpumppaamolle saakka. Vesijohdon rakentaminen taloventtiilille saakka Tietoliikenne- ja sähkökaapelien rakentaminen pumppaamon ja talon seinän/sähköpääkeskuspylvään välille Kiinteistöön putki ja useita kaapeleita Kaukovalvontaan tarvitaan vikailmoituslaite, joka osaa lähettää tiedot palvelimelle Kuitu ja paineviemäri Kiinteistöpumppaamo 5

Vesijohdon rakentaminen taloventtiilille saakka Tietoliikenne- ja sähkökaapelien rakentaminen pumppaamon ja

6 Esimerkkejä vikailmoituslaitteista: -Digin Rabbit SBC BL4S100 -Lantronixin IntelliBox-I/O 2100 Virransyöttö: 9-36 VDC, 2 W max. Lämpötila-alue: -40 C 85 C Koko n. 100 mm x 150 mm x 20 mm Rajapinnat: - Ethernet RJE 45-liitäntä - Digitaalitulot: 12 kpl - Digitaalilähtöjä: 8 kpl -Analogitulot: 4 kpl (4-20 ma) -Käy myös linja/välipumppaamoon, lisäksi tarvitaan kuitupääte kuten kiinteistöissäkin Rabbit SBC IntelliBox-I/O Valvontatietojen keräys ja hallinta: Joko RDM-keskuksen kautta KeyAquaan tai suoraan KeyAquaan 6

100 mm x 150 mm x 20 mm Rajapinnat: - Ethernet RJE 45-liitäntä - Digitaalitulot: 12 kpl - Digitaalilähtöjä: 8 kpl -Analogitulot:

7 Hälytys näkyy välittömästi KeyAqua-verkkotietojärjestelmässä, josta nähdään pumpaamon ja kulutuspaikan tilanne, varusteet ja asiakastiedot Valvontajärjestelmä Hankintakustannukset: Vikailmoituslaite 150 /kpl Pumppaamojen/kiinteistö kuitupääte 100 /kpl Valvontalaitteen asennus 150 /kpl Käyttökustannukset: Valvontapalvelun kustannukset 12 /pmo/v Vaihtoehtona oli myös ostaa oma valvontajärjestelmä, jonka hinta PC:lle

Pumppaamojen/kiinteistö kuitupääte 100 /kpl Valvontalaitteen asennus 150 /kpl Käyttökustannukset:

8 Muita ominaisuuksia ja jatkokehityskohteita Rakentamistyönyhteydessä tehdään lisäksi: Mittarikaivot vesijohtoverkko, virtausmittaus Jätevesiverkon mittarikaivo, virtausmittaus Jatkossa Vesimittareiden kaukoluenta Vesivuotojen valvontapalvelu Asiakasviestintä: Tekstiviestit/sähköposti Tekstiviestien lähetys suoraan karttakäyttöliittymästä tai ennalta määritetylle ryhmälle Viestien lähetys ajastetusti Viestien välitystieto palautteena Ohjelmistorajapinnat xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx 16 8

Asiakasviestintä: Tekstiviestit/sähköposti Tekstiviestien lähetys suoraan karttakäyttöliittymästä tai ennalta määritetylle

9 KeyImage-palvelu: Valokuvat kentältä langattomasti kartoille (optiona ääniliitäntä eli puhuvakuva). Kaivujärjestelmässä taas johtotiedot saadaan suoraan kaivurin näyttölaitteeseen. KeyInfo/UV-järjestelmä ottaa vastaa asiakaspalautteita/vikailmoituksia. Vikailmoitukset voidaan jatkolähettää rajapinnalla valvontajärjestelmään tai työt käsitellä sekä kuitata tehdyksi UV-työnohjauksella langattomasti suoraan kentältä. 18 9

KeyInfo/UV-järjestelmä ottaa vastaa asiakaspalautteita/vikailmoituksia.

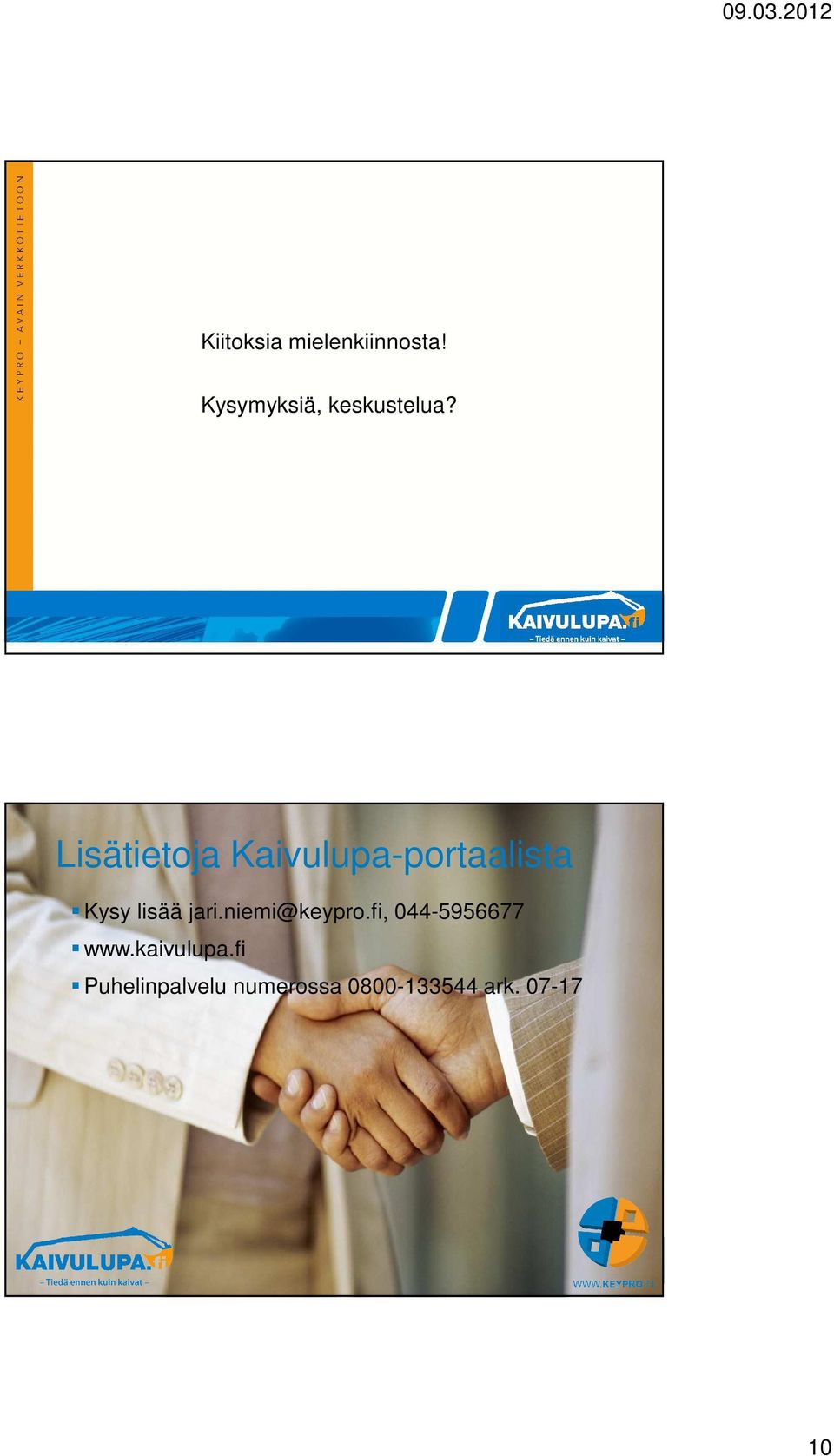

10 Kiitoksia mielenkiinnosta! Kysymyksiä, keskustelua? Lisätietoja Kaivulupa-portaalista Kysy lisää Puhelinpalvelu numerossa ark
